史上最全丨电缆直径和电缆流过电流计算以及对照表
史上最全⼁电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截⾯积（平⽅毫⽶）=每千⽶电阻值（Ω）75℃时：21.7÷截⾯积（平⽅毫⽶）=每千⽶电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使⽤的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（⽡特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平⽅毫⽶铜电源线的安全载流量－－17A。
1.5平⽅毫⽶铜电源线的安全载流量－－21A。
2.5平⽅毫⽶铜电源线的安全载流量－－28A。
4平⽅毫⽶铜电源线的安全载流量－－35A6平⽅毫⽶铜电源线的安全载流量－－48A10平⽅毫⽶铜电源线的安全载流量－－65A。
16平⽅毫⽶铜电源线的安全载流量－－91A25平⽅毫⽶铜电源线的安全载流量－－120A。
单相负荷按每千⽡4.5A（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对⽐法2.5平⽅毫⽶铜芯线等于4平⽅毫⽶铝芯线4平⽅毫⽶铜芯线等于6平⽅毫⽶铝芯线6平⽅毫⽶铜芯线等于10平⽅毫⽶铝芯线<10平⽅毫⽶以下乘以五>即: 2.5平⽅毫⽶铜芯线=<4平⽅毫⽶铝芯线×5>20安培=4400千⽡;4平⽅毫⽶铜芯线=<6平⽅毫⽶铝芯线×5>30安培=6600千⽡;6平⽅毫⽶铜芯线=<10平⽅毫⽶铝芯线×5>50安培=11000千⽡⼟⽅法是铜芯线1个平⽅1KW,铝芯2个平⽅1KW.单位是平⽅毫⽶就是横截⾯积（平⽅毫⽶）电缆载流量根据铜芯/铝芯不同，铜芯你⽤2.5（平⽅毫⽶）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有⾮我国标准如：2.0铝芯1平⽅最⼤载流量9A，铜芯1平⽅最⼤载流量13.5A⼆点五下乘以九，往上减⼀顺号⾛。
电缆载流量对照表
口诀 三十五乘三点五，双双成组减点五 (一) 条件有变加折算，高温九折铜升级 穿管根数二三四，八七六折满截流 10下五，100上二 25、35，四、三界 口诀 70、95，两倍半 (二) 穿管、温度，八、九折 裸线加一半 铜线升级算
电缆对应承载电流对应关系的表
在网上下载个电缆选型软件就搞定了。
导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数co sф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
电缆直径和载流量对照表
电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20 C时：17.5 +截面积（平方毫米）二每千米电阻值（Q）75 C时：21.7 +截面积（平方毫米）二每千米电阻值（Q）其压降计算公式（按欧姆定律）：V=RX A线损是与其使用的压降、电流有关。
其线损计算公式：P=V X AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量-- 17A1.5平方毫米铜电源线的安全载流量――21A2.5平方毫米铜电源线的安全载流量――28A4平方毫米铜电源线的安全载流量――35A6平方毫米铜电源线的安全载流量――48A10平方毫米铜电源线的安全载流量――65A16平方毫米铜电源线的安全载流量――91A25平方毫米铜电源线的安全载流量――120A单相负荷按每千瓦 4.5A （COS&=1，计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五 >即：2.5平方毫米铜芯线=<4平方毫米铝芯线X 5>20安培=4400 瓦；4平方毫米铜芯线二<6平方毫米铝芯线X 5>30安培=6600 瓦；6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000 瓦；土方法是铜芯线1个平方1KW铝芯2个平方1KW单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5 （平方毫米）就可以了，其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400 …，还有非我国标准如： 2.0。
铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。
电缆载流量对照表
电缆载流量对照表SANY GROUP system office room 【SANYUA16H-SANYHUASANYUA8Q8-SANYUA16电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
(5)计算电缆载流量选择电缆（根据电流选择电缆）：(6)导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

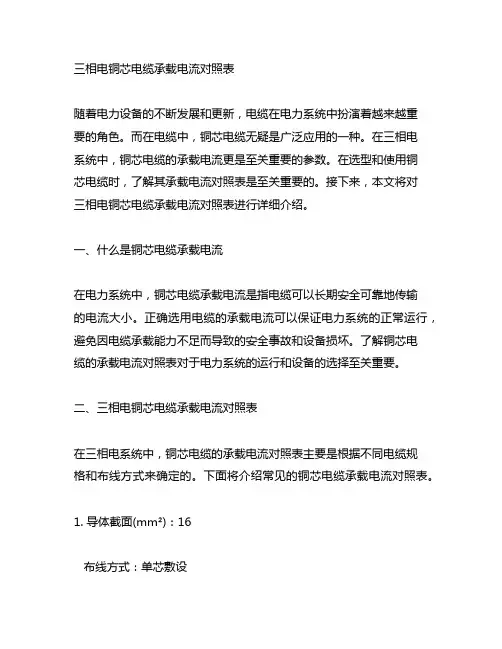

三相电铜芯电缆承载电流对照表
三相电铜芯电缆承载电流对照表随着电力设备的不断发展和更新，电缆在电力系统中扮演着越来越重要的角色。
而在电缆中，铜芯电缆无疑是广泛应用的一种。
在三相电系统中，铜芯电缆的承载电流更是至关重要的参数。
在选型和使用铜芯电缆时，了解其承载电流对照表是至关重要的。
接下来，本文将对三相电铜芯电缆承载电流对照表进行详细介绍。
一、什么是铜芯电缆承载电流在电力系统中，铜芯电缆承载电流是指电缆可以长期安全可靠地传输的电流大小。
正确选用电缆的承载电流可以保证电力系统的正常运行，避免因电缆承载能力不足而导致的安全事故和设备损坏。
了解铜芯电缆的承载电流对照表对于电力系统的运行和设备的选择至关重要。
二、三相电铜芯电缆承载电流对照表在三相电系统中，铜芯电缆的承载电流对照表主要是根据不同电缆规格和布线方式来确定的。
下面将介绍常见的铜芯电缆承载电流对照表。
1. 导体截面(mm²)：16布线方式：单芯敷设电流(A)：112备注：单芯敷设时的最大允许电流2. 导体截面(mm²)：25布线方式：单芯敷设电流(A)：139备注：单芯敷设时的最大允许电流3. 导体截面(mm²)：35布线方式：单芯敷设电流(A)：159备注：单芯敷设时的最大允许电流4. 导体截面(mm²)：50布线方式：单芯敷设电流(A)：185备注：单芯敷设时的最大允许电流5. 导体截面(mm²)：70布线方式：单芯敷设电流(A)：225备注：单芯敷设时的最大允许电流6. 导体截面(mm²)：95布线方式：单芯敷设电流(A)：267备注：单芯敷设时的最大允许电流7. 导体截面(mm²)：120布线方式：单芯敷设电流(A)：304备注：单芯敷设时的最大允许电流8. 导体截面(mm²)：150布线方式：单芯敷设电流(A)：347备注：单芯敷设时的最大允许电流9. 导体截面(mm²)：185布线方式：单芯敷设电流(A)：395备注：单芯敷设时的最大允许电流10. 导体截面(mm²)：240布线方式：单芯敷设电流(A)：454备注：单芯敷设时的最大允许电流11. 导体截面(mm²)：300布线方式：单芯敷设电流(A)：501备注：单芯敷设时的最大允许电流12. 导体截面(mm²)：400布线方式：单芯敷设电流(A)：570备注：单芯敷设时的最大允许电流13. 导体截面(mm²)：500布线方式：单芯敷设电流(A)：640备注：单芯敷设时的最大允许电流14. 导体截面(mm²)：630布线方式：单芯敷设电流(A)：713备注：单芯敷设时的最大允许电流15. 导体截面(mm²)：800布线方式：单芯敷设电流(A)：791备注：单芯敷设时的最大允许电流16. 导体截面(mm²)：1000布线方式：单芯敷设电流(A)：866备注：单芯敷设时的最大允许电流17. 导体截面(mm²)：1200布线方式：单芯敷设电流(A)：933备注：单芯敷设时的最大允许电流以上是常见的铜芯电缆承载电流对照表，可以根据实际情况进行选择和使用。
电缆截面功率对照表
电缆截面功率对照表Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电缆截面功率对照表在投标报价中经常需要一些参数及一些数据，下面介绍一些电缆截面确定和选型的参数，以供大家参考。
电缆截面与电流的估算的关系如下：对于、、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：平方毫米――18A平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦国标1998规定的电线负载电流值（部分）铜芯电线:..铜芯线截面积.. 允许长期电流.. 平方毫米(16A～25A)..4平方毫米(25A～32A)..6平方毫米(32A～40A)铝芯电线:铝芯线截面积.. 允许长期电流.. 平方毫米(13A～20A)4平方毫米( 20A～25A).. 6平方毫米( 25A～32A)举例说明：1、每台计算机耗电约为200～300W(约1～，那么10台计算机就需要一条平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
电缆直径、载流量计算方法及对照表
电缆直径、载流量计算方法及对照表展开全文1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 6平方毫米铜电源线的安全载流量－－48A 10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240 /300/400... 还有非我国标准如：2.0 铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
电缆线芯直径电流功率速查表
电缆线芯直径电流功率速查表电缆线芯直径、电流、功率对照表：线缆截面(mm²) | 25℃铜线载流量(A) | 单相220V负载功率(W) | 三相380V负载功率(W)1.38 | 15 | 3300 | 9476.81.78 | 25 | 5500 | .22.25 | 32 | 7040 | .82.85 | 45 | 9900 | .67*1.35 | 60 | | .27*1.7 | 80 | | .67*2.14 | 110 | | .67*2.52 | 130 | |19*1.87 | 155 | | .219*2.29 | 220 | |19*2.65 | 300 | | .437*2.09 | 420 | | .7637*2.32 | - | - | -37*2.56 | - | - | -61*2.29 | - | - | -61*2.56 | - | - | -注：横线表示该项数据无法确定。
电线、电缆规格(mm²) | 铜线直径(25℃) | 铜线最大安全载流量(A) | 铝线最大安全载流量(A)2.5 | 1.78 | 28 | 42-564 | 2.25 | 35 | 52.5-706 | 2.85 | 48 | 72-9610 | 3.55 | 65 | 97.5-13016 | 4.5 | 91 | 136.5-182.025 | 5.6 | 120 | 180-240注：铝线的线径要取铜线的1.5-2倍。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择。
一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算”即：10平方以下的铝线，平方毫米数乘以5；铜线就升一个档，比如2.5平方的铜线，就按4平方计算。
100平方以上的都是截面积乘以2，25平方以下的乘以4，35平方以上的乘以3，70和95平方都乘以2.5.导线线径一般按如下公式计算：铜线：S= IL / 54.4×U`铝线：S= IL / 34×U`其中，S为线径(mm)，I为电流(A)，L为线路长度(m)，U`为电压降(V)。
电线截面积电流对照表
导线，指的是用作电缆的材料，工业上也指电线。
一般由铜或铝制成，铜导线或者铝导线，也有用银线所制（导电、热性好），用来疏导电流或者是导热。
1平方的导线最大能过多少安的电流，多大的功率？例如2.5平方的电线，工程施工中怎样算要用多大的电线？①对于1.5、2.5、4、6、10平方的导线可将其截面积数乘以5倍。
②对于16、25平方的导线可将其截面积数乘以4倍。
③对于35、50平方的导线可将其截面积数乘以3倍。
④对于70、95平方的导线可将其截面积数乘以2.5倍。
⑤对于120、150、185平方的导线可将其截面积数乘以2倍。
在工作温度30℃，长期连续90％负载下的载流量如下：1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦国标GB4706.1-1992/1998规定的电线负载电流值铜芯电线：铜芯线截面积..允许长期电流2.5平方毫米(16A～25A)4平方毫米(25A～32A)6平方毫米(32A～40A)铝芯电线：铝芯线截面积..允许长期电流2.5平方毫米(13A～20A)4平方毫米(20A～25A)6平方毫米(25A～32A)举例说明:1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
