半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、 半导体发光二极管工作原理、特性及应用
（一）LED发光原理
发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
（二）LED的特性
1．极限参数的意义
（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。
LED显示屏基本知识---培训用
1 LED显示屏基本知识
一、LED显示屏概述
什么是LED？
在某些半导体材料的 PN 结中， 注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能. PN 结加反向电压， 少数载流子难以注入,故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管,通称 LED .
LED的特点
LED是发光二极管的简称（Light Emetting Diodeo）。由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点，使其成为室内外信息显示终端的主要发光器件.
LED与LED显示屏
LED 的发光颜色和发光效率与制作 LED 的材料和工艺有关 ， 目前广泛使用的有红、绿、蓝三种。由于 LED 工作电压低(仅 1.5—3V )，能主动发光且有一定亮度 ， 亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（ 10 万小时）， 所以在大型的显示设备中，目前尚无其他的显示方式与 LED
显示方式匹敌。
把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏 ； 把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。 制作室内 LED 屏的象素尺寸一般是 2—10 毫米, 常常采用把几种能产生不同基色的 LED 管芯封装成一体， 室外 LED 屏的象素尺寸多为 12—26
毫米，每个象素由若干个各种单色 LED 组成 ， 常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成,三色象素筒用 2 红 1 绿 1 兰组成。
无论用 LED 制作单色、双色或三色屏， 欲显示图象需要构成象素的每个
LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级.灰度等级越高， 显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般 256 级灰度的图像，颜色过渡已十分柔和，而 16 级灰度的彩色图像,颜色过渡界线十分明显.所以，彩色 LED 屏当前都要求做成 256 级灰度的。
发光二极管基础知识
发光二极管基础知识
发光二极管基础知识
一、LED的基本原理
LED，即Light Emitting Diode，是一种特殊的二极管。它的最大特点是在正向电压的作用下可以发光。当电流通过LED时，电子与空穴在PN结上相遇并重新组合，形成电能转化为光能的过程，从而释放出可见光。
二、LED的构造和工作原理
LED主要由PN结、电极和封装材料组成。PN结是LED的核心部分，它由P型半导体和N型半导体组成。当PN结加上正向电压时，电子会从N区经PN结注入P区，同时以光的形式释放出能量。这个过程也被称为“光子化”。
三、LED的特性
1. 低电压：LED使用低电压即可正常工作，节省能源。
2. 低电流：LED在正常亮度下工作所需的电流较低。
3. 高亮度：LED可以发出比传统光源更高的亮度。
4. 长寿命：LED的使用寿命长达数万小时，比传统光源更长。
5. 体积小：LED的体积小，可以方便地集成到各种设备中。
6. 重量轻：LED的重量轻，便于携带和安装。
四、LED的应用
LED广泛应用于指示、显示、背光等领域。例如，在电子设备中，LED可以作为电源指示器，用于指示设备的电源状态；在显示器中，LED可以作为背光源，为液晶屏幕提供照明；在背光中，LED可以作为光源，为其他物体提供照明。
五、LED的驱动
由于LED需要合适的电流和电压才能正常工作，因此需要使用专门的驱动电路来控制电流和电压。驱动电路的作用是确保LED在合适的电流和电压下工作，以充分发挥其性能并延长其使用寿命。 六、LED的选型
根据实际需求，选择不同颜色、封装、正向电压、正向电流、反向电压、功耗、光强、工作温度和使用寿命的LED。例如，对于室内照明，可以选择暖白色或白色LED；对于户外照明，可以选择耐高温、耐湿的LED；对于背光应用，可以选择高亮度、低功耗的LED。
CBS_LED 知识总结
一、LED发光原理与特性
1、发光原理
LED：Light emitting diode 发光二极管
材料:主要由Ⅲ-Ⅳ族化合物，如 GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等.
结构：发光二极管主要由PN结芯片、电极和光学系统组成。其发光体——晶片的面积为10.12mil（1mil=0.0254平方毫米），目前国际上出现大晶片LED，晶片面积达40mil。
原理:
其发光过程包括三部分：正向偏压下的载流子注入、复合辐射和光能传输。微小的半导体晶片被封装在洁净的环氧树脂物中，当电子经过该晶片时，带负电的电子移动到带正电的空穴区域并与之复合，电子和空穴消失的同时产生光子。电子和空穴之间的能量（带隙）越大，产生的光子的能量就越高。光子的能量反过来与光的颜色对应，可见光的频谱范围内，蓝色光、紫色光携带的能量最多，桔色光、红色光携带的能量最少。由于不同的材料具有不同的带隙，从而能够发出不同颜色的光。
一般来说，当使用单个芯片时，LED的灯光就是单色的。当两个或多个不同色彩的芯片装入同一个环氧层时，就可以产生多色LED。谈及到多芯片技术，三层芯片的多芯片技术还可以产生白光：当红光、绿光及蓝光这三种原始色通过正确的比例混合时，就可以产生白光。
2、特性 （电特性，光特性，热特性）
（详情参考：R_LED主要参数与特性.pdf）
LED优点:：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。LED目前正朝更高亮度、更高耐气候性、更高的发光密度和发光均匀性，可靠性、全色化方向发展。
3、极限参数(电特性)
(1). 允许功耗 Pm: 允许加于 LED 两端正向直流电压与流过它的电流之积的最大值。
(2). 最大正向直流电流IFm：允许加的最大的正向直流电流。
(3).最大反向电压 VRm：所允许加的最大反向电压。超过此值，LED可能被击穿损坏。
(4).工作环境topm: LED可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。
LED 基础知识.doc
♦驱动电压低（1$〜4.5V）
♦相对冷光源（熱輻射小）
♦避免疑似点灯效应
♦多种色彩♦单色性佳（发光波长稳定）
10mm等等 2.
LED基础知识
第一部分LED简介
1. 什么是发光二极管
发光二极管英文全称为Light Emitting Diode （简称LED）,是一种新型的I司态光源，诞
生于20世纪60年代。
1923年，罗塞夫（Lossen.o.w）在研究半导体SiC时有杂质的P・N结屮有光发射，研究
出了发光二极管（LED： Light Emitting Diode）,—直不受亜;视.随着电了T业的快速发展， 在60年代，显示技术得到迅速发展LED才逐步受到人们的重视。
2. 发光原理
发光二极管是由III・V族化合物，如GaAs （确化傢）、GaP （磷化傢）、GaAsP （磷神化 傢）等半导体制成的，其核心是PN结，屮问的有双异质结构构成的有源层,这个有源层就是
发光区.因此它具有一般P・N结的I・N特性，即正向导通，反向截止、击穿特性。此外，在
一定条件下，它还具有发光特性。在正向电压下，电了由N区注入P区，空穴由P区注入 N区。进入对方区域的少数载流了（少了）一部分与多数载流了（多了）复合，并以光和热 的形式放出能量。在电动势的作用下，电了对从能量高的能级跳跃到能量低的空穴，根据能 量守恒，多余的能量以光和热的形式释放出。
第二部分：LED的优点
♦寿命长（＞100, OOOHrs）
♦耗电量少（40〜100mW）
♦点亮速度快（时间常数为10-7-10-9S ） ♦体积小
♦耐震性特佳（全固体封装，不易破损）
♦绿色无污染
第三部分LED分类及结构
A. 直插式 LED： （ L ight emitting diode）
1. 按外形尺寸分：3mm、5mm、8mm、
按发光颜色分：红色、绿、蓝、黄、橙、黄绿、白色、紫色、红外线、紫外线等
3. 按胶体颜色分：无色透明、有色透明、有色散射、无色散射（深浅根据配比调节）
发光二极管
发光二极管
基本简介

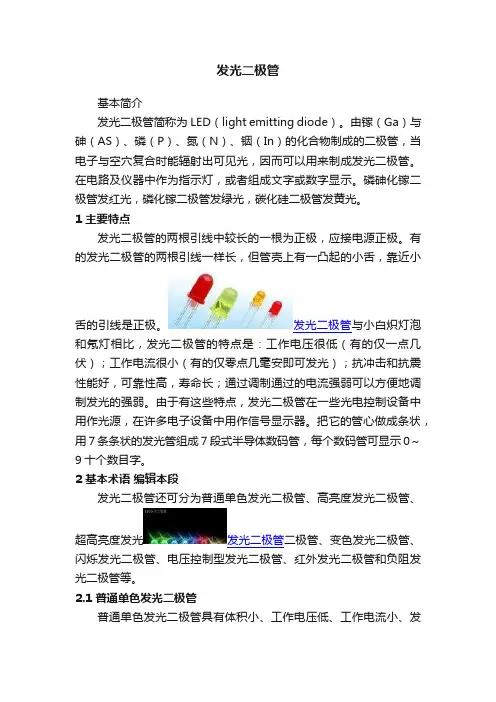

发光二极管简称为LED（light emitting diode）。由镓（Ga）与砷（AS）、磷（P）、氮（N）、铟（In）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。
1 主要特点
发光二极管的两根引线中较长的一根为正极，应接电源正极。有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。发光二极管与小白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。把它的管心做成条状，用7条条状的发光管组成7段式半导体数码管，每个数码管可显示0～9十个数目字。
2 基本术语 编辑本段
发光二极管还可分为普通单色发光二极管、高亮度发光二极管、超高亮度发光发光二极管二极管、变色发光二极管、闪烁发光二极管、电压控制型发光二极管、红外发光二极管和负阻发光二极管等。
2.1 普通单色发光二极管
普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点，可用各种直流、交流、脉冲等电源驱动点亮。它属于电流控制型半导体器件，使用时需串接合适的限流电阻。
普通单色发光二极管的发光颜色与发光的波长有关，而发光的波长又取决于制造发光二极管所用的半导体材料。红色发光二极管的波长一般为650~700nm，琥珀色发光二极管的波长一般为630~650
nm ，橙色发光二极管的波长一般为610~630 nm左右，黄色发光二极管的波长一般为585 nm左右，绿色发光二极管的波长一般为555~570 nm。发光二极管常用的国产普通单色发光二极管有BT（厂标型号）系列、FG（部标型号）系列和2EF系列，见表4-26、表4-27和表4-28。
led技术
led技术
LED技术（Light-Emitting Diode），即发光二极管技术，是一种应用广泛的半导体光源技术。近年来，随着科技的快速发展，LED技术得到了广泛的应用。LED技术以其高效节能、长寿命、环保等特点，成为照明、显示、通信等领域的主流技术，对于人类的生活和社会发展产生了深远的影响。
首先，LED技术在照明领域得到了广泛的运用。传统的白炽灯泡消耗大量的电能，而LED灯具通过半导体发光原理，可以将电能转化为光能，能效更高，节能效果显著。LED灯具的寿命也远远超过传统照明产品，一般可以达到几万小时甚至更长。此外，LED灯具还具有调光功能，可以根据需要调节亮度，非常方便实用。因此，LED照明技术被广泛应用于室内照明、室外景观照明、车辆照明等各个领域，为人们提供了更加舒适、高效、环保的照明环境。
其次，在显示领域，LED技术也取得了重要的突破。相比传统的液晶显示技术，LED显示技术具有高亮度、高对比度、宽视角、快速响应等诸多优点。LED显示屏幕可以显示出更细腻、鲜艳的色彩，具有更好的画面效果，广泛用于电视、电子设备、室内外广告牌等多个领域。在户外广告牌和大型体育场馆中，LED显示屏幕的应用效果非常抢眼，成为一个重要的信息传播工具。此外，LED技术的应用还拓展到了汽车领域，汽车尾灯、行车灯等都采用了LED光源，提高了车辆的视觉效果，也提升了行车安全。
LED技术还被广泛用于通信领域。LED光源具有快速响应、高频闪烁的特点，可以用于数据传输。通过调节LED的亮灭频率，可以实现简单的光通信功能。这项技术被称为可见光通信，对于传统无线通信的补充非常重要。可见光通信具有不受电磁干扰的优点，并且有效解决了频谱资源的有限性问题。近年来，随着研发的不断进步，可见光通信的传输速率得到了显著提升，有望在未来成为一种重要的无线通信方式。 除了照明、显示和通信领域，LED技术还有很多其他的应用。例如，LED技术在植物光合作用方面具有巨大的潜力。光照是植物生长的重要因素，通过采用特定波长的LED灯光照射，可以为植物提供所需的光合作用所需的光能，促进植物的繁衍生长。这种LED补光技术在室内种植、垂直农业等领域具有广阔的市场前景。
LED显示屏基础知识大全中国led学习好资料
第 1 页 LED显示屏基础知识大全-中国led学习好资料
1、什么是LED？
LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”特指能发出可见光波段的LED。
2 、什么是像素？
LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同。
3、什么是像素距(点间距) ？
由一个像素点中心到另一个像素点中心的距离。
4、什么是LED显示单元模组？
由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。典型有“8*8”、“8*16”“16*16”等，通过特定的电路及结构能组装成模组。
5、什么是DIP?
DIP是Double In-line Package 的缩写，双列直插式组装。
6、什么是SMT?什么是SMD?
SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术与工艺；SMD是表面组装器件（Surface mounted device 的缩写）。
7、什么是LED显示模组？
由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元。 第 2 页 8、什么是LED显示屏？
通过一定的控制方式，由LED器件阵列组成的显示屏幕。
9、什么是插灯模组？优点与缺点是什么？
是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小。
10、什么是表贴模组？优点与缺点是什么？
表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：显示效果好，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好。
11、什么是亚表贴模组？优点与缺点是什么？
亚表贴是介于DIP与SMT之间的一种产品，其LED灯的封装表面与SMT一样，但是它的正负级引脚与DIP的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难。
led显示屏技术
led显示屏技术
LED显示屏技术是一种基于LED（发光二极管）的显示技术，它广泛应用于各种场合，在室内和室外都能提供高清晰度、高亮度和高色彩还原度的显示效果。它可以用于商业广告、活动宣传、娱乐演出等场合，不仅可以吸引眼球，而且还可以实现信息传递、品牌推广等效果。
LED显示屏技术的核心是LED灯珠的使用，其亮度高、寿命长、能耗低等特点得到广泛认可。LED显示屏通常由数百个甚至上千个LED灯珠组成，这些灯珠在不同的颜色和亮度下工作，通过控制电流和电压来实现各种显示效果。在LED显示屏背后也装有芯片，芯片控制屏幕像素点的开关，可以实现高清晰度的图像和动画效果。
另外，LED显示屏还可以实现模块化设计，每个模块由多个LED灯珠组成，可以实现快速组装和维护。此外，它还可以根据具体需求进行定制，包括大小、曲率、亮度、灵敏度等各种参数。因此，LED显示屏能够满足不同客户的不同需求。
LED显示屏技术的应用范围非常广泛，从电视节目、广告牌、展示展览到体育场馆、演唱会等场合，随处可见LED显示屏的身影。随着技术的不断发展，今后还有更多的应用场景将会涌现。大胆预测，LED显示屏技术将会逐渐替代传统的显示技术，成为未来显示行业的主流产品。
总之，LED显示屏技术是一种高性能、低功耗的显示技术，具有广泛的应用前景。它能够吸引观众眼球，传递信息、推广品牌，提高效益，成为未来显示技术的发展趋势。 下一篇：LED显示屏的发展趋势
随着技术的不断进步，LED显示屏技术在不断发展和完善，具有以下几个发展趋势：
一、高分辨率
随着像素点的不断减小，LED显示屏的分辨率得到了大幅提高，达到了4K、8K和更高分辨率的级别。这大大提高了显示效果和图像细节，使得图像更加真实、清晰和鲜艳。
二、高亮度
LED显示屏的亮度在不断提高，可以达到10000cd/㎡以上，甚至更高的亮度，这使得屏幕在室内和室外都能显示清晰度、高亮度和高色彩饱和度的画面，同时也提高了屏幕在阳光下的可视性。
LED发光二极管(doc 7页)
LED发光二极管(doc 7页)
LED发光二极管
半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、 半导体发光二极管工作原理、特性及应用
（一）LED发光原理
发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。若能产生可见光（波长在380nm紫光～780nm红光），
（5）正向工作电流If：它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6·IFm以下。
（6）正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。一般是在 IF=20mA时测得的。发光二极管正向工作电压VF在1.4～3V。在外界温度升高时，VF将下降。
（7）V-I特性：发光二极管的电压与电流的关系可用图4表示。在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。正向的发光管反向漏电流IR<10μA以下。
