如何用CAD实现批量打印
[油气储运网]CAD批量打印方法汇总 - 文件单图多图批量打印 有图框参照图纸的批量打印
![[油气储运网]CAD批量打印方法汇总 - 文件单图多图批量打印 有图框参照图纸的批量打印](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/57109e1d52d380eb62946d8f.webp)
CAD批量打印方法汇总使用cad批量打印软件eBatPrint13.2，针对工作中遇到的不同情况进行了打印测试。
注：批量打印软件的原理在于扫描图纸中的图框，然后打印图框中的内容，图框外的东西不予打印，不认为是需要打印的图纸。
软件界面如下图图1所示：图1 cad批量打印软件界面对于CAD打印，我们一般会遇到两种情况：①文件单图：一个dwg图纸文件中只有一个图；②文件多图：一个dwg文件中有多个图。
1. 不带图框参照的图纸的批量打印如果dwg文件中图框不是参照进去的，那么问题就很简单了，具体方法是：打开autocad →再打开eBatPrint软件（安装后桌面图标名字是“快刀批量打印和转PDF-13.2”）→提示cad连接成功→点击“添加文件”按钮添加文件→“打印设置”里选择打印样式表、纸张尺寸等等，“图框设置”选择“自动”→“选择打印空间”里根据情况选择“模型多图”或者“布局多图”（如果要打印的图纸在dwg文件的模型里，无论是只有一张还是有多张，请直接选择“模型多图”；如果要打印的图纸在dwg文件的布局里，无论是只有一张还是有多张，请直接选择“布局多图”；）→“打印/转换pdf输出”里可选择打印成一个pdf或者多个pdf →点击“确定”开始打印。
下面重点介绍带图框参照的图纸的批量打印方法。
2. 带图框参照的图纸的批量打印2.1 单个图框参照这里介绍的情况是：dwg文件中图框是参照进去的，图框参照只有一个。
这种情况的处理有两种方法：2.1.1 点选图框方式这种方法很简单，具体方法和上面介绍的“1. 不带图框参照的图纸的批量打印”方法基本相同，唯一不同的是：“图框设置”那里要选择“点选图框”，之后鼠标变成小方块，进入cad点选图框后按下回车，然后软件会识别图框。
这种方法比较简单，推荐使用。
2.1.2 识别参照方式只比“1. 不带图框参照的图纸的批量打印”操作步骤多了一步，其他地方相同，多了识别参照这一步，具体是：点击菜单栏的“外部参照文件处理”按钮→选择作为图框的外部参照文件→提示识别成功。

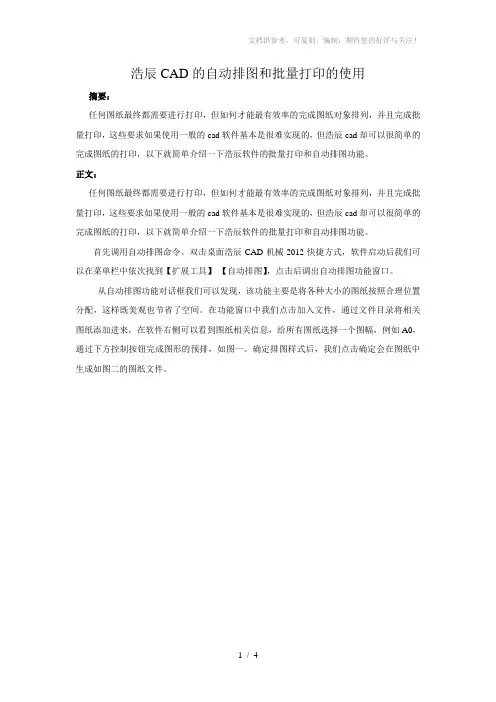

浩辰CAD的自动排图和批量打印的使用
浩辰CAD的自动排图和批量打印的使用摘要：
任何图纸最终都需要进行打印，但如何才能最有效率的完成图纸对象排列，并且完成批量打印，这些要求如果使用一般的cad软件基本是很难实现的，但浩辰cad却可以很简单的完成图纸的打印，以下就简单介绍一下浩辰软件的批量打印和自动排图功能。
正文：
任何图纸最终都需要进行打印，但如何才能最有效率的完成图纸对象排列，并且完成批量打印，这些要求如果使用一般的cad软件基本是很难实现的，但浩辰cad却可以很简单的完成图纸的打印，以下就简单介绍一下浩辰软件的批量打印和自动排图功能。
首先调用自动排图命令。
双击桌面浩辰CAD机械2012快捷方式，软件启动后我们可以在菜单栏中依次找到【扩展工具】-【自动排图】，点击后调出自动排图功能窗口。
从自动排图功能对话框我们可以发现，该功能主要是将各种大小的图纸按照合理位置分配，这样既美观也节省了空间。
在功能窗口中我们点击加入文件，通过文件目录将相关图纸添加进来，在软件右侧可以看到图纸相关信息，给所有图纸选择一个图幅，例如A0，通过下方控制按钮完成图形的预排，如图一。
确定排图样式后，我们点击确定会在图纸中生成如图二的图纸文件。
图一自动排图
图二排图效果
当完成图形的预排后，就可以使用浩辰软件的批量打印功能，在扩展工具-批量打印下启动该功能，软件提示进行选择的方法，例如通过层L的方式选择，将需要打印的对象拉出一个区域选中，在接下来，进入下一个对画框，在里面将设置打印的一些条件和需求以及输出的情况，如图三。
图三
总之，如果使用浩辰软件的自动排图和批量打印功能可以极大的提高设计师的出图效率，欢迎大家来使用！。
CAD批量打印快刀说明
KDPlot V3.7.6—专业版(CAD批量打印和批量转PDF)南京快刀软件有限公司/（版权所有，盗版必究）2015-5目录一、软件功能意义 (1)二、软件安装与卸载 (2)2.1关于 KDPlot 3.7.6安装、启动、卸载 (2)2.2关于pdfFactory Pro安装与卸载 (2)三、使用方法 (3)3.1 图框识别 (3)3.1.1 全自动识别 (3)3.1.2 图框属性 (4)3.1.3 点选图框 (5)3.1.4 排除图形 (6)3.1.5 图块内部分析 (6)3.1.6 图框是外部参照 (7)3.1.7 如果没有图框 (8)3.1.8 疑难终极解决方案 (9)3.2 使用技巧 (10)3.2.1 打印已经打开的CAD文件 (10)3.2.2 拖曳操作 (10)3.3 其他方面说明 (11)3.3.1 图纸顺序； (11)3.3.2 与360的问题 (11)四、购买注册版本方法 (11)4.1购买流程 (12)4.2获取注册码 (12)五、其他说明 (12)六、免责声明 (13)七、致谢 (13)八、常见问题解答 (14)8.1 自适应图幅打印 (14)8.2 转PDF时候观察图纸大小 (15)8.3 KDPlot打印黑白或蓝图 (18)8.4 KDPlot的预览功能 (19)8.5 纵横向设置 (20)8.6 打印时候如何聊QQ看电影 (21)8.7 命令行启动软件 (22)附：许可协议 (23)一、软件功能意义在我们工作中，经常需要打印大量的图纸，如果用框选方法打印的方法，费时费力。
本软件为CAD 图纸打印程序，适用于CAD 所有打印的情况。
本软件将大量减少您的打印的工作量。
软件主要功能：适用模型或布局空间多个图（当然也包含一个图）的情况 1、全自动图框识别，无论是批量还是单文件的转换速度都极快； 2、软件提供按顺序批量打印图纸的功能； 3、多文件转为一个PDF ；1.dwg => XXX.pdf2.dwg3.dwg4.dwg5.dwg5、CAD 文件对应转为PDF,CAD 文件名转为PDF 文件名;1.dwg -> 1.pdf2.dwg -> 2.pdf3.dwg -> 3.pdf4.dwg -> 4.pdf5.dwg->5.pdf6、CAD 图对应转 为PDF/JPG/PNG/PLT ；7、PDF 页面纵横与CAD 图纸页面纵横一致；8、打印过程中可以中途退出；9、支持图幅自适应，比例自适应； 10、支持CAD 指令方式启动；11、CAD 转PDF ；转JPG/PNG/PLT 等实用功能。

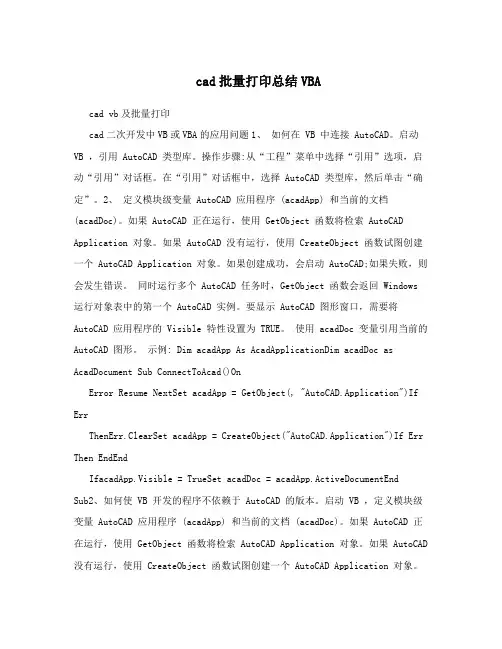

cad批量打印总结VBA
cad批量打印总结VBAcad vb及批量打印cad二次开发中VB或VBA的应用问题1、如何在 VB 中连接 AutoCAD。
启动VB ，引用 AutoCAD 类型库。
操作步骤:从“工程”菜单中选择“引用”选项，启动“引用”对话框。
在“引用”对话框中，选择 AutoCAD 类型库，然后单击“确定”。
2、定义模块级变量 AutoCAD 应用程序 (acadApp) 和当前的文档(acadDoc)。
如果 AutoCAD 正在运行，使用 GetObject 函数将检索 AutoCAD Application 对象。
如果 AutoCAD 没有运行，使用 CreateObject 函数试图创建一个 AutoCAD Application 对象。
如果创建成功，会启动 AutoCAD;如果失败，则会发生错误。
同时运行多个 AutoCAD 任务时，GetObject 函数会返回 Windows 运行对象表中的第一个 AutoCAD 实例。
要显示 AutoCAD 图形窗口，需要将AutoCAD 应用程序的 Visible 特性设置为 TRUE。
使用 acadDoc 变量引用当前的AutoCAD 图形。
示例: Dim acadApp As AcadApplicationDim acadDoc as AcadDocument Sub ConnectToAcad()OnError Resume NextSet acadApp = GetObject(, "AutoCAD.Application")If ErrThenErr.ClearSet acadApp = CreateObject("AutoCAD.Application")If Err Then EndEndIfacadApp.Visible = TrueSet acadDoc = acadApp.ActiveDocumentEndSub2、如何使 VB 开发的程序不依赖于 AutoCAD 的版本。

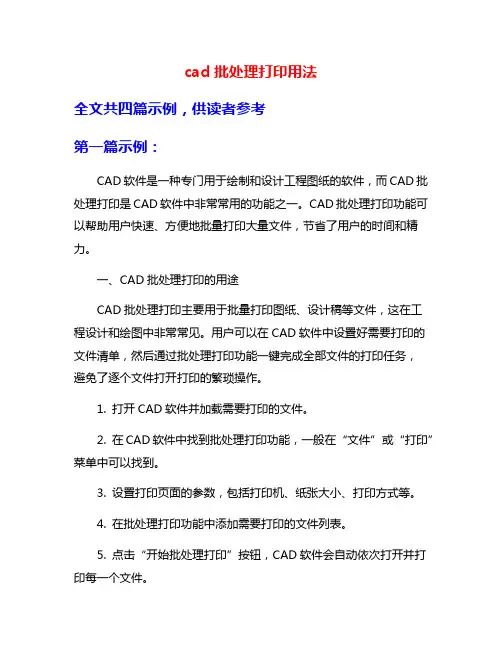

cad批处理打印用法
cad批处理打印用法全文共四篇示例，供读者参考第一篇示例：CAD软件是一种专门用于绘制和设计工程图纸的软件，而CAD批处理打印是CAD软件中非常常用的功能之一。
CAD批处理打印功能可以帮助用户快速、方便地批量打印大量文件，节省了用户的时间和精力。
一、CAD批处理打印的用途CAD批处理打印主要用于批量打印图纸、设计稿等文件，这在工程设计和绘图中非常常见。
用户可以在CAD软件中设置好需要打印的文件清单，然后通过批处理打印功能一键完成全部文件的打印任务，避免了逐个文件打开打印的繁琐操作。
1. 打开CAD软件并加载需要打印的文件。
2. 在CAD软件中找到批处理打印功能，一般在“文件”或“打印”菜单中可以找到。
3. 设置打印页面的参数，包括打印机、纸张大小、打印方式等。
4. 在批处理打印功能中添加需要打印的文件列表。
5. 点击“开始批处理打印”按钮，CAD软件会自动依次打开并打印每一个文件。
6. 等待打印完成后，检查打印结果是否符合要求。
1. 节省时间：CAD批处理打印可以同时打印多个文件，避免了逐个文件打开打印的繁琐操作，大大提升了打印效率。
2. 提高工作效率：CAD批处理打印可以让用户一次性完成大量文件的打印任务，减少了用户的等待时间和重复劳动，提高了工作效率。
3. 减少错误：CAD批处理打印可以避免用户在逐个文件打印时的疏漏和错误，保证了打印结果的准确性。
1. 在设置打印参数时，用户需要仔细检查每一个参数的设置是否符合需求，避免打印出的文件有错位、质量不佳等问题。
2. 在添加文件列表时，用户需要确保所有需要打印的文件都已经加载到CAD软件中，并正确地添加到批处理打印列表中。
3. 在打印过程中，用户需要保持CAD软件的稳定性，避免出现意外中断导致打印失败。
在日常工程设计和绘图工作中，CAD批处理打印是一个非常实用的功能，能够帮助用户快速、方便地完成大量文件的打印任务，提高工作效率，减少工作负担。
熟练掌握CAD批处理打印的使用方法，并注意一些细节问题，对工程设计和绘图工作都是非常有益的。
CAD批量操作和批量处理技巧
CAD批量操作和批量处理技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的软件。
在使用CAD软件进行设计和绘制时，我们常常需要进行批量操作和批量处理，以提高工作效率和减少重复劳动。
本文将分享一些CAD批量操作和批量处理的技巧，帮助读者更快速、高效地完成任务。
一、批量修改图层属性在CAD软件中，我们常常需要修改图层属性，例如改变图层的颜色、线型、线宽等。
如果只需要修改一个对象的属性，可以通过选择该对象并在属性栏中进行修改；但当我们需要批量修改多个对象的属性时，单独对每一个对象进行修改将是非常耗时和繁琐的。
此时，可以使用CAD软件中提供的批处理命令来实现自动化修改。
具体操作步骤如下：1. 打开命令行，输入“CHPROP”并按下回车键，进入图层属性修改界面；2. 在弹出的窗口中选择“选择对象”命令，然后按住鼠标左键拖动选择需要修改属性的对象，按下回车键确认选择；3. 在弹出的窗口中选择需要修改的属性（如颜色、线型等），输入新的属性值并按下回车键确认修改；4. 重复上述步骤，可以批量修改多个对象的属性。
通过批量修改图层属性，我们可以快速统一对象的属性，提高绘图的效率和一致性。
二、批量导入图形文件在CAD软件中，我们经常需要导入其他文件格式的图形文件，例如将一张图像或者一个DWG文件导入到当前的绘图中。
手动逐个导入这些文件将是非常费时费力的。
在CAD中，我们可以利用批量处理命令“INSERT”来实现批量导入。
具体操作步骤如下：1. 打开命令行，输入“INSERT”并按下回车键，进入图形导入界面；2. 在弹出的窗口中选择“浏览”命令，选择需要导入的文件，并点击“打开”按钮；3. 在弹出的窗口中设置导入的选项，如图形的缩放比例、图层设置等，并点击确定；4. 重复上述步骤，可以批量导入多个图形文件。
通过批量导入图形文件，我们可以将多个文件快速导入到当前的绘图中，方便进行进一步的编辑和设计。
BATCHPLOT-cad批量打印-操作说明
BATCHPLOT-cad批量打印-操作说明BatchPlot 批量打印软件操作说明2018年12⽉备注：在WIN10 cad2019环境下，加载之后，弹不出来打印⾯板，提⽰缺少batchplot.ini⽂件，这个是因为安全权限的问题，要把解压后的⽂件单件放在⼀个⽂件夹中，并要把这个⽂件夹的属性设置⾥⾯所有⽤户的权限都允许就可以了。
973490770邮箱提供技术⽀持附件(右击：保存嵌⼊⽂件⾄磁盘)：batchplot.vlx:技术⽀持⽬录1 功能概述 (1)2 软件安装 (1)3 运⾏程序 (3)4 批量打印设置 (4)4.1 基本参数设置 (4)4.2 打印预设配置 (4)4.3 图块纸张预设 (5)5 多⽂档打印 (5)1 功能概述BatchPlot批量打印软件是⼀套智能化的AutoCAD图形⽂件打印系统。
通过该软件可以很⽅便地进⾏图纸的批量打印，并且⽀持多⽂档批量打印。
批量打印是指可以同时打印⼀个dwg⽂件中的多张图纸。
适⽤范围：⽀持AutoCAD2000+功能特点：1、批量打印⼀个⽂档中的多张图纸；2、批量打印模型及布局；3、图纸归档（拆分）；4、预设不同的打印配置，快速部署；5、预设图块纸张，打印时⾃动匹配；6、多⽂档批量打印。
软件界⾯：图1-1 软件界⾯2 软件安装本软件为绿⾊软件，安装使⽤完卸载后⽆任何残留，可放⼼试⽤。
下载软件后解压缩，打开AutoCAD，在命令⾏输⼊命令“ap”回车，打开“加载/卸载应⽤程序”对话框，点击右下⾓启动组内“内容”按钮，弹出启动组对话框，点击左下⾓“添加”按钮，选择BatchPlot.VLX将其添加到启动组的应⽤程序列表中。
关闭对话框后重新启动AutoCAD。
图2-1 软件安装图2-2 软件安装3 运⾏程序软件安装后，启动AutoCAD，打印程序将⾃动加载，在命令⾏输⼊Bplot或BatchPlot 命令即可启动打印界⾯。
图3-1 打印界⾯打印界⾯包括以下内容：图框形式：分为三种情况，多段线（指定图层的多段线矩形）、图块、直线（指定图层的直线矩形）。
中望CAD批量打印程序说明-推荐下载
中望CAD批量打印程序说明-推荐下载中望批量打印程序使⽤⼿册程序简介:中望批量打印程序基于ZwCAD 平台的模型空间批量打印程序。
程序根据⾃⼰判定的图框位置与尺⼨，根据当前的打印机设置，⾃动调整打印⽅式，实现批量打印。
⼀、安装篇1.确保系统中已安装中望CAD2009。
2.确保系统中中望CAD2009未在运⾏。
3.双击PldySetup2010.exe 安装，安装过程可选择安装路径。
⼆、如何运⾏程序1.打开中望CAD2009或者其它中望挂接⼆次程序。
2.在命令⾏输⼊“pldy ”（不区分⼤⼩写）三、程序功能说明⼀、『图框形式』: 图框的判断⽅式【理正图框】：判断依据—在图层PUB_TITLE 中的4个顶点的零宽度闭合多义线，程序就认为是理正的图框。
如果是⽤户⾃定的PLINE 图框，也可以把它们移到PUB_TITLE 层中让程序⾃动选择过滤。
【图块】: 此情况图框是图块。
程序根据⽤户提供的数据判定。
【图层】: 此情况图框是指定图层上的封闭矩形。
程序根据⽤户提供的数据判定。
⼆、『图块与图层』:【图块名】：图框为图块时的判断设置。
可以从下列表中指定⼀个图块名告诉程序图框的图块名，或者⽤“拾取”按钮从图中点取⼀个图块样本指定图框。
【图层名】：图框为图层时的判断设置。
可以从下列表中指定⼀个图层名告诉程序图框的图层名，或者⽤“拾取”按钮从图中点取⼀个图层样本指定图框。
三、『输出⽅式』: 提供了3种输出⽅式。
【直接批量打印】: 即以当前设置输出到打印机【⽣成PLT⽂件】: 根据设定⽣成PLT⽂件。
【打印已有布局】: 以显⽰的标签顺序打印全部或选择的布局。
四、『选择图纸』:【选择批量打印图纸】：这是最主要的⼀步。
从图中选择图框，⾃动过滤⾮图框物体。
当没有任何图纸选中时，预览与确定两个按钮是灰显不可⽤的。
命令启动时⾃动记忆上次批量打印选择的图框。
【亮显】: 在图中以红⾊虚线框加叉表⽰当前选中的图纸。
五、『打印设置』:【打印设置】：使⽤中望CAD的页⾯设置命令对当前打印机。
2019版天河cad批量打印和批量转PDF操作
天河cad批量打印和批量转PDF操作（2019版）
对于批量cad转PDF，有许多软件可以操作。
但是天河CAD自带的插件非常方便，操作如下：
1、首先保证图纸是用天河cad自带的图框，且图框以外没有其他杂线。
打开天河批量打印功能，如图：
2、从打印里面选择DWG-PDF，当然也可以直接选择打印机打印，如图：
3、选择打印方式，如图，根据需要设置打印样式，字体等选项。
4、添加文件即可
5、选择打印，如果一次打印的文件比较多，可以多等一会，因为比较吃内存
6、最后可以查看打印的成果了，是不是很方便。
免去了一张一张打印的麻烦，并且这个还不容易出错。
中望cad批量打印程序加载和使用方法
中望CAD+批量打印程序加载和使用方法加载方法：1.将批量打印的两个文件（如下图）放到中望CAD+的安装目录下；2.打开中望CAD+，运行“管理——加载应用程序”命令；3.在“加载应用程序文件”对话框中，点击“添加”，选择批量打印程序“ZwPldy.zrx”导入进来，然后点击“加载”。
若要每次开启中望CAD+自动加载该程序，点击“添加到启动组”。
4.在命令栏中，输入“pldy”命令，即可进行批量打印操作。
使用说明图层：指定图层封闭矩形1.首先打开要打印的图纸，选择图层比较典型的：为封闭的矩形图框。
2.选择打印设备，选择矩形图框所对应的图层名。
3.然后“选择批量打印的图纸”4.选择“亮显”看看选择的区域是否正确。
5.“预览”6.退出“预览”Esc，提示是否“继续预览”，可以根据实际情况选择7.然后“确定”，即可批量打印。
