固态继电器工作原理 固态继电器接线图
固态继电器工作原理 固态继电器接线图
谈起固态继电器，大家是不是感觉很陌生呢？实际上，固态继电器在我们的家居装修中发挥
着重要的作用。今天小编就带大家来了解一些固态继电器工作原理，并带来几幅固态继电器
接线图供参考。
固态继电器工作原理
固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点
开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光
隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机
型）
按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）。
按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底
板上的装置式（靠散热器冷却）。
另外输入端又有宽范围输入（DC3~32V）的恒流源型和串电阻限流型等。
SSR固态继电器以触发形式，可分为零压型（Z）和调相型（P）两种。
在输入端施加合适的控制信号IN时，P型SSR立即导通。当IN撤销后，负载电流低于
双向可控硅维持电流时（交流换向），SSR关断。Z型SSR内部包括过零检测电路，在施加
输入信号IN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半
个周期的最大延时。Z型SSR关断条件同P型，但由于负载工作电流近似正弦波，高次谐波
干扰小，所以应用广泛。
因此 增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了5~20倍。由于
采用两只大功率单向可控硅反并联，改变了电流分配和导热条件，提高了SSR输出功率。增
强型SSR在大功率应用场合，无论是感性负载还是阻性负载，耐电压、耐电流冲击及产品的
可靠性，均超过普通固态继电器。
固态继电器接线图
固态继电器接线图
固态继电器接线图
固态继电器接线图
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法说到直流固态继电器，这可是个让人既陌生又熟悉的东西。
听上去高大上，其实也没那么复杂。
今天咱们就来聊聊它的工作原理和怎么接线使用，保证让你一看就懂。
1. 直流固态继电器是什么？1.1 定义直流固态继电器，简单来说就是一种能够用来控制电路的开关装置。
不同于传统的电磁继电器，固态继电器没有活动的机械部件，而是靠半导体材料来实现控制。
这样一来，它们就没有了噪音和磨损，更加耐用。
1.2 应用场景固态继电器通常用在那些需要频繁开关的场合，比如电机控制、加热器控制等。
它的好处就是能稳定、快速地切换电路，基本上可以说是非常适合各种现代自动化设备的。
2. 工作原理2.1 基本原理固态继电器的工作原理其实并不复杂。
它通过输入信号来控制内部的开关装置。
这个开关装置一般由几个电子元件组成，比如晶体管或者光耦合器。
当你给它一个电信号，继电器内部的开关就会迅速打开或关闭，从而实现对外部电路的控制。
2.2 控制信号固态继电器的控制信号通常是直流电，比如5V或12V的直流电压。
只要你给它一个合适的直流信号，它就能立刻做出反应。
与传统的电磁继电器不同，它没有那些“咔嚓”声，也没有运动部件，所以开关起来非常平稳安静。
3. 接线使用方法3.1 接线步骤接线这块可能是大家最关心的，搞不好就容易出现问题。
其实接线也不难，只要你按以下步骤来就没问题：确定引脚：首先，你得弄清楚固态继电器的各个引脚功能。
一般来说，固态继电器有三个主要引脚：控制输入端、负载输出端和电源端。
具体引脚的功能可以查看说明书或者继电器上的标记。
连接控制端：将控制信号线连接到继电器的控制端。
比如说，如果你的固态继电器需要5V的直流电信号，那么你就把5V电源和地线分别接到控制端的正负极。
连接负载端：负载端是用来连接你要控制的设备的。
比如说你要用固态继电器来控制一个灯泡，那么就把灯泡的电源线和固态继电器的负载输出端连接起来。
检查连接：在接线完成之后，一定要检查一下每一根线是不是都接对了，避免出现接错的情况。

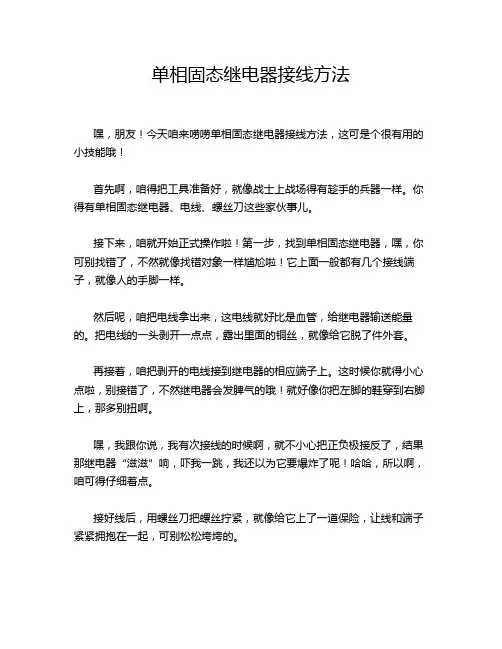

单相固态继电器接线方法
单相固态继电器接线方法
嘿，朋友！今天咱来唠唠单相固态继电器接线方法，这可是个很有用的小技能哦！
首先啊，咱得把工具准备好，就像战士上战场得有趁手的兵器一样。
你得有单相固态继电器、电线、螺丝刀这些家伙事儿。
接下来，咱就开始正式操作啦！第一步，找到单相固态继电器，嘿，你可别找错了，不然就像找错对象一样尴尬啦！它上面一般都有几个接线端子，就像人的手脚一样。
然后呢，咱把电线拿出来，这电线就好比是血管，给继电器输送能量的。
把电线的一头剥开一点点，露出里面的铜丝，就像给它脱了件外套。
再接着，咱把剥开的电线接到继电器的相应端子上。
这时候你就得小心点啦，别接错了，不然继电器会发脾气的哦！就好像你把左脚的鞋穿到右脚上，那多别扭啊。
嘿，我跟你说，我有次接线的时候啊，就不小心把正负极接反了，结果那继电器“滋滋”响，吓我一跳，我还以为它要爆炸了呢！哈哈，所以啊，咱可得仔细着点。
接好线后，用螺丝刀把螺丝拧紧，就像给它上了一道保险，让线和端子紧紧拥抱在一起，可别松松垮垮的。
还有哦，要注意啦，接线的时候可别毛毛躁躁的，得温柔点，不然把继电器弄疼了可不好。
最后，检查一遍接线是否正确，有没有松动啥的。
就像你出门前得照照镜子，看看有没有哪里不对劲。
哎呀呀，这单相固态继电器接线方法其实不难，只要你细心点，就跟玩儿似的。
等你学会了，就可以在小伙伴面前显摆显摆啦，让他们对你刮目相看！哈哈！
总之呢，记住这些步骤，准备好工具，细心操作，你就能轻松搞定单相固态继电器接线啦！加油哦，朋友！相信你肯定没问题的！好了，今天就唠到这儿啦，赶紧去试试吧！。
固态继电器的工作原理及作用
固态继电器的工作原理及作用继电器是一种利用电磁作用来控制大电流的开关装置。
传统的电磁继电器具有机械结构，容易受到机械磨损和振动的影响，导致寿命短、可靠性差等问题。
为了解决这些问题，固态继电器（Solid State Relay，简称SSR）应运而生。
固态继电器是一种半导体器件，它不需要机械结构，具有寿命长、可靠性高、响应速度快、体积小等优点，被广泛应用于工业自动化、电气控制等领域。
一、固态继电器的工作原理固态继电器的主要组成部分是输入电路、控制电路和输出电路。
输入电路用于接收控制信号，控制电路将输入信号转换为驱动输出电路的信号，输出电路则控制负载电流的开关。
固态继电器的输出电路通常由两个反向并联的晶体管组成，它们的控制端相互连接，形成一个共阳或共阴电路。
当控制电路的信号为低电平时，输出电路中的晶体管都处于截止状态，负载电路断开。
当控制电路的信号为高电平时，输出电路中的晶体管都处于导通状态，负载电路闭合。
固态继电器的控制电路通常采用光电耦合器，它是由发光二极管和光敏三极管组成的。
当输入电路的信号为高电平时，发光二极管发出的光线照射到光敏三极管上，使其导通，从而产生一个驱动输出电路的信号。
当输入电路的信号为低电平时，发光二极管不发出光线，光敏三极管不导通，输出电路中的晶体管都处于截止状态，负载电路断开。
二、固态继电器的作用固态继电器的作用是控制负载电流的开关。
负载可以是灯泡、电机、加热器、风扇等电器设备，也可以是电容、电感、电阻等电路元件。
固态继电器可以通过控制电路的信号，实现对负载电流的精确控制。
它具有以下优点：1.寿命长。
固态继电器不需要机械结构，不存在机械磨损和振动的问题，寿命可达数十万次以上。
2.可靠性高。
固态继电器的输出电路采用晶体管，响应速度快，不受电磁干扰和浪涌电流的影响，具有较高的可靠性。
3.响应速度快。
固态继电器的控制电路采用光电耦合器，响应速度可达微秒级，可适用于高速开关控制。
4.体积小。

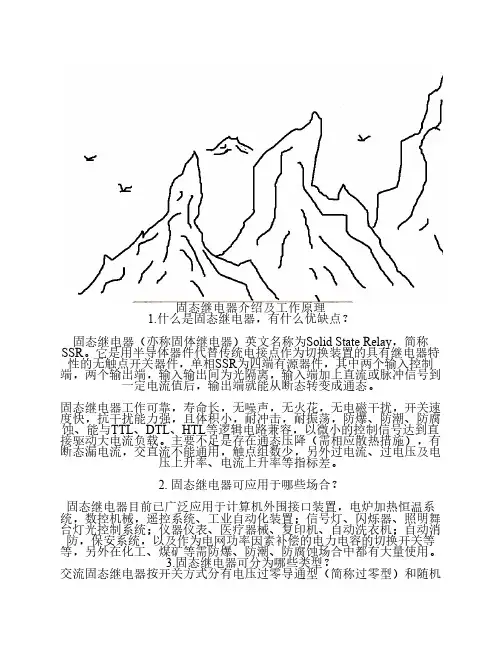

固态继电器介绍及工作原理
固态继电器介绍及工作原理1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。

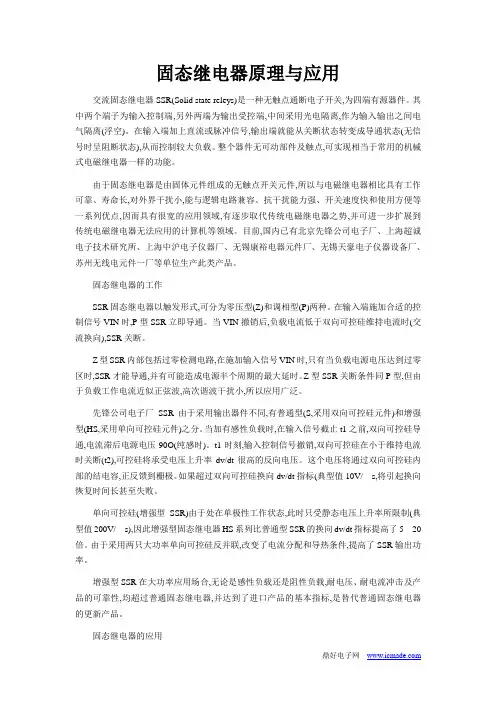

固态继电器原理
固态继电器原理与应用交流固态继电器SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。
其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间电气隔离(浮空)。
在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。
整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。
由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、寿命长,对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域。
目前,国内已有北京先锋公司电子厂、上海超诚电子技术研究所、上海中沪电子仪器厂、无锡康裕电器元件厂、无锡天豪电子仪器设备厂、苏州无线电元件一厂等单位生产此类产品。
固态继电器的工作SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号VIN时,P型SSR立即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。
先锋公司电子厂SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。
t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。
这个电压将通过双向可控硅内部的结电容,正反馈到栅极。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。
它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。
固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。
固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。
输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。
输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。
固态继电器的输出电压和电流通常通过类型和规格来定义。
1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。
2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。
3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。
4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。
5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。
1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。
2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。
3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。
4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。
固态继电器工作原理
固态继电器工作原理固态继电器的主要组成部分包括输入驱动电路、输出功率电路和保护电路。
输入驱动电路将外部控制信号传输给半导体开关元件，通过放大、滤波和隔离等过程，将输入信号转换为半导体开关元件能够控制的电压或电流信号。
输出功率电路将控制信号转换为独立控制的输出功率信号，并通过相应的负载来实现控制功能。
保护电路用于对固态继电器进行过电流、过压、过温等故障保护。
固态继电器的核心组件是半导体开关元件，通常采用双向可控硅（Triac）和场效应管（MOSFET）等。
双向可控硅具有双向导通能力，可实现交流信号的控制；场效应管具有低导通电阻和快速开关速度等优点，适用于直流和交流信号的控制。
固态继电器的工作原理可分为两种模式：零电压控制模式和零电流控制模式。
零电压控制模式：当输入控制信号为零时，固态继电器处于断开状态；当输入控制信号存在时，通过输入驱动电路放大后控制半导体开关元件导通，输出功率电路将负载与电源连接，实现闭合状态。
零电流控制模式：当输入控制信号为零时，固态继电器处于导通状态；当输入控制信号存在时，通过输入驱动电路放大后，在反相接的半导体开关元件上引入电流，使其导通，输出功率电路将负载与电源连接，实现闭合状态。
固态继电器的工作原理还涉及到如何隔离输入信号和输出信号的部分。
由于输入控制信号通常来自低电平和低功率信号源，所以需要通过光电耦合器、磁耦合器等隔离元件来实现输入信号的隔离。
输出信号通过固态开关元件的导通与断开来实现，不需要额外的隔离元件。
在实际应用中，固态继电器广泛应用于各种领域，如自动化控制、工业设备、家用电器等。
固态继电器具有响应速度快、抗振动抗干扰能力强、寿命长、体积小、通断容量大等优点。
但也要注意固态继电器的散热和保护问题，避免过电流、过压和过温等故障。
总之，固态继电器通过半导体开关元件实现控制电路的开关功能，具有体积小、速度快、寿命长等优点。
其工作原理主要通过输入驱动电路将外部控制信号转换为半导体开关元件能够控制的电压或电流信号，再由输出功率电路将控制信号转换为独立控制的输出功率信号，实现对负载的控制。
继电器
继电器编辑[jì diàn qì]继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
目录1元件符号2主要作用3主要分类4主要元件介绍▪电磁继电器▪固态继电器（SSR）▪热敏干簧继电器▪磁簧继电器▪光继电器▪时间继电器▪中间继电器1元件符号编辑因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：继电器（图1）一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。
电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3、转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
固态继电器原理
固态继电器工作原理2010-11-28 21:44:02| 分类：工控技术| 标签：|字号大中小订阅固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
固体继电器（Solid State Relay SSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。
它可以实现用微弱的控制信导(几毫安到几十毫安)控制0．1A直至几百A电流负载，进行无触点接通或分断。
固体继电器是一种四端器件，两个输入端，两个输出端。
输入端接控制信号，输出端与负载、电源串联，SSR 实际是一个受控的电力电子开关，其等效电路如图。
由于固体继电器具有高稳定、高可靠、无触点及寿命长等优点，广泛应用在电动机调速、正反转控制、调光、家用电器、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。
固体继电器与通常的电磁继电器不同：无触点、输入电路与输出电路之间光(电)隔离、由分立元件．半导体微电子电路芯片和电力电子器件组装而成，以阻燃型环氧树脂为原料，采用灌封技术持其封闭在外壳中、使与外界隔离，具有良好的耐压、防腐、防潮抗震动性能。
固体继电器由输入电路、驱动电路和输出电路三部分组成。
这里仅以应用较多的交流过零型固体继电器为例，介绍其工作原理。
该电路采用了过零触发技术，具有电压过零时开启，负裁电流过零时关断的特性，在负载上可以得到一个完整的正弦波形，因此电路的射频干扰很小。
该电路由信号输人电路、零电压检测控制电路、工作指示电路、双向晶闸管控制电路和吸收电路几部分组成。
采用了光电耦合器GD作为输入电路和输出电路之间的隔离元件，VD是防止Vin正负接反烧坏GD。
电路工作过程：当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。
固态继电器的工作原理
固态继电器的工作原理
固态继电器是一种电子开关设备，利用半导体元件实现电流的开关控制。
其工作原理基本如下：
1. 输入控制信号：通过控制端施加合适的电压或电流信号来激活固态继电器。
这个信号可以是数字逻辑信号、模拟信号或者直流电源电压。
2. 激活导通：当输入控制信号施加到固态继电器的控制端时，内部的半导体开关元件（如晶体管）会被导通，从而在载流电路上形成一条通路。
这样，电流就可以经过固态继电器进行流动。
3. 载流控制：固态继电器的负荷电流会经过半导体开关元件进行控制。
一般情况下，固态继电器可以承受高电流和高电压，因此可以被用来控制大功率负荷。
4. 绝缘隔离：固态继电器的输入控制端和输出负载端使用光电隔离技术进行电气隔离，使得控制信号和负载电路之间没有直接的电气连接。
这样可以提高安全性和防止电磁干扰。
5. 长寿命和稳定性：相比于传统的机械继电器，固态继电器没有机械动作部件，因此具有更长的寿命和更高的可靠性。
而且，固态继电器可以在宽温度范围内正常工作。
综上所述，固态继电器的工作原理主要包括输入信号的激活导
通、负载电流的控制、绝缘隔离以及长寿命和稳定性等方面。
它广泛应用于自动化控制、电力系统、通信设备等领域。
