通风与空调设备(空调系统)检验批质量验收记录单
通风与空调设备安装（空调系统）检验批质量验收记录
（GB50243-2002）表c.2.5-2 编号：080405 工程名称 子分部工程名称 验收部位 施工单位 专业工长 （施工员） 项目经理 施工执行标准 名称及编号 分包单位 分包项目经理 施工班组长 质量验收规范的规定 施工单位自检记录 监理(建设)单位 验 收 记 录 主控项目 1 通风机的安装 7.2.1条 2 通风机安全措施 7.2.2条 3 空调机组安装 7.2.3条 4 静电空气过滤器安装 7.2.7条 5 电加热器的安装 7.2.8条 6 干蒸汽加湿器的安装 7.2.9条 一 般 项 目 1 通风机安装允许偏差 中心线的平面位移 10mm 标高 ±10mm 皮带轮轮宽中心平面位移 1mm 传动轴水平度 纵向0.2‰ 横向0.3‰ 联轴器 两轴芯径向位移 0.05mm 两轴线倾斜 0.2‰ 2 组合式空调机组的安装 7.3.2条 3 现场组装的空气处理室安装 7.3.3条 4 单元式空调机组的安装 7.3.4条 5 消声器的安装 7.3.13条 6 风机盘管机组安装 7.3.15条 7 粗、中效空气过滤器的安装 7.3.14条 8 空气风幕机安装允许偏差 水平度 2/1000 垂直度 2/1000 9 转轮式换热器安装 7.3.16条 10 转轮式去湿器安装 7.3.17条 11 蒸汽加湿器安装 7.3.18条 12 变风量末端装置 7.3.20条 施 工 操 作 依 据 质 量 检 查 记 录 施工单位检查 结果评定 项目专业 项目专业 质量检查员： 技术负责人： 年 月 日 监理（建设）单位 验收结论 专业监理工程师 （建设单位项目专业技术负责人）： 年 月 日
通风及空调工程检验批质量验收记录表
风管与配件制作检验批质量验收记录表
风管与配件制作检验批质量验收记录表(非金属、复合材料风管)
风管部件与消声器制作检验批质量验收记录表
风管部件与消声器制作检验批质量验收记录表
风管系统安装检验批质量验收记录表(送、排风，防排烟，除尘系统)
风管系统安装检验批质量验收记录表
(空调系统)
风管系统安装检验批质量验收记录表
(净化空调系统)
通风机安装检验批质量验收记录表
通风与空调设备安装检验批质量验收记录表
(通风系统)
通风与空调设备安装检验批质量验收记录表
(空调系统)
通风与空调设备安装检验批质量验收记录表
(净化空调系统)
空调制冷系统安装检验批质量验收记录表
空调水系统安装检验批质量验收记录表
(金属管道)
空调水系统安装检验批质量验收记录表
(非金属管道)
空调水系统安装检验批质量验收记录表
(设备)
工程系统调试检验批质量验收记录
通风与空调工程分项工程质量验收记录
（分项工程）
通风与空调子分部工程质量验收记录
（送、排风系统）
通风与空调子分部工程质量验收记录
（防、排烟系统）
通风与空调子分部工程质量验收记录
（除尘系统）
通风与空调子分部工程质量验收记录
（空调系统）
通风与空调子分部工程质量验收记录
（净化空调系统）
通风与空调子分部工程质量验收记录
（制冷系统系统）
通风与空调子分部工程质量验收记录
（空调水系统）
通风与空调子分部工程质量验收记录
精品文档word文档可以编辑！谢谢下载！。
风机与空气处理设备安装检验批质量验收记录(舒适空调系统)
/
/
抽查0处， 合格0处
/
/
目
通
产品的性能、技术参数和接 口方向应符合设计要求
用/ 机
/
76
20 抽查0处， 合格0处
/
/
组
现场组装的组合式空调机组 依据 按
单元 应按现行国家标准《组合式 设计 Ⅱ
式与 空调机组》GB/T 14294的有 图纸 方
组合 关规定进行漏风量的检测。 3 式空 通用机组在700Pa静压下，漏
安装 安装位置应预留设备检修空 间
调
系
统
依据 机
设计 图纸
核 对， 观察
按 Ⅰ 方 案
检查
/ / / /
/ / / /
抽查0处， 合格0处
/
/
抽查0处， 合格0处
/
/
抽查0处， 合格0处
/
/
抽查0处， 合格0处
/
/
广西建设工程质量安全监督总站编制
风机与空气处理设备安装检验批质量验收记录（舒适空调系统）
GB50243-2016 单位(子单位)
工程名称
桂建质 060504 002
（一）
分部(子分部) 通风与空调/舒适 分项工程 风机与组合式空
工程名称
性空调风系统
名称
调机组安装
施工单位
项目负责人
检验批容量
19台
分包单位 施工依据
/
分包单位 项目负责人
/
/
检查 记录
抽查0处， 合格0处
检查结果 单项或
汇总∑ 抽样检 验不合
评判 结果
格数量
/
/
/
/
抽查0处， 合格0处
空调设备安装检验批质量验收记录
空调设备安装检验批质量验收记录一、项目概述本次空调设备安装检验批质量验收记录是对项目的空调设备安装质量进行验收的记录。
该项目是一座商业办公楼的空调系统改造工程，施工单位建筑工程公司。
本次验收主要包括空调设备的质量、外观、安装符合规范等方面。
二、质量验收内容2.1设备质量验收根据合同要求，验收人员首先对空调设备的质量进行了验收。
验收包括以下内容：（1）证书和合格证的查验，确认设备资料是否齐全。
（2）设备型号和规格的核实，确认设备是否符合合同要求。
（3）设备的外观检查，确认设备表面无明显划痕和刮擦。
（4）设备的配件和附件的检查，确认各配件和附件是否完好。
（5）对设备进行开机测试，确认设备的安全性和性能指标。
2.2设备安装验收在设备质量验收合格的前提下，对设备的安装进行了验收。
验收包括以下内容：（1）安装位置和方向的符合设计要求。
（2）设备的安装固定是否牢固可靠。
（3）设备间隔和通风要求的符合规定。
（4）设备的管道连接和电气接线的正确性和规范性。
（5）设备的防护措施是否符合要求。
三、验收结果3.1设备质量验收结果根据对设备质量的检查和测试，确认设备质量完好，符合合同要求。
3.2设备安装验收结果根据对设备安装的检查和测量，确认设备安装符合设计要求和规范，各项指标达到合同要求。
四、存在的问题与整改措施4.1存在的问题（1）部分设备的包装有明显破损。
（2）部分设备的外观有轻微划痕。
（3）部分设备的附件配件缺失。
（4）部分设备的防护措施不完善。
4.2整改措施（1）对有明显破损的设备进行退货或更换。
（2）对外观有轻微划痕的设备进行维修处理。
（3）对附件配件缺失的设备进行补充。
（4）对防护措施不完善的设备进行修复或改进。
五、质量验收结论根据对设备质量和安装质量的检查和测试，确认设备质量和安装质量符合合同要求，可以进行后续工作。
存在的问题已经列出，并制定了相应的整改措施，确保质量问题得到解决。
六、签字确认验收单位负责人（签字）：日期：施工单位负责人（签字）：日期：监理单位负责人（签字）：日期：以上内容为空调设备安装检验批质量验收记录的范例，具体内容可根据实际情况进行修改和补充。

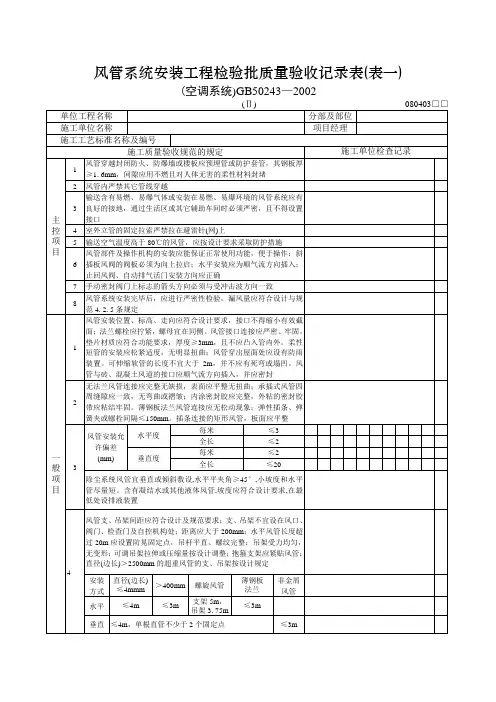

风管系统安装工程检验批质量验收记录表(表一)空调
风管系统安装工程检验批质量验收记录表(表一)(空调系统)GB50243—2002说明(Ⅱ) 080403 主控项目：1.按数量抽查20%，不少于1个系统。
尺量、观察检查。
2、3、4.按数量抽查20%，不少于1个系统，手扳、尺量、观察检查。
5.按数量抽查20%，不少于1个系统，观察检查。
6.按数量抽查20%，不少于5件，尺量、观察检查，动作试验。
7.全数检查，观察、核对检查。
8.(1)低压系统。
采用漏光法检测，抽检率5%，且不得少于1个系统。
检测不合格时，应做漏风量测试。
中压系统，采用漏光法检测，合格后抽检漏风量，抽检率20%，且不少于1个系统。
高压系统，全数进行漏风量测试。
严密性测试应按规范附录A进行。
系统风管的严密性检验的被抽检系统应全数合格，则视为通过；如有不合格时，则应加倍抽检，直至全数合格。
(2)净化空调系统的严密性检验，1～5级的系统按高压系统的风管的规定执行；6～9级的系统按规范4.2.5条的低、中压系统的风管规定执行。
一般项目：1.按数量抽查10%，不少于1个系统，尺量、观察检查。
2.按数量抽查10%，不少于1个系统，尺量、观察检查。
3.按数量抽查10%，不少于1个系统，尺量、观察检查。
4.风管水平安装直径或边长≤400mm，支吊架间距≤4m；直径或边长＞400mm，支吊架间距≤3m。
螺旋风管支吊架间距≤3.75～5m；薄钢板法兰风管支吊架间距≤3m。
按数量抽查10%，不少于1个系统，尺量、观察检查。
5.按数量抽查10%，不少于1个系统，尺量观察检查。
6.按数量抽查10%，不少于1个系统，尺量观察检查。
7.按数量抽查10%，不少于1个系统，尺量观察检查。
8.按数量抽查10%，不少于5件，尺量观察检查。
9.按数量抽查10%，不少于1个系统或不少于5件和2个房间的风口。
尺量、观察检查。
10.按总数抽查10%，不少于1台。
观察检查、查阅检查试验记录。
风管系统安装工程检验批质量验收记录表(表二)(空调系统)GB50243-2002。
(水泵及附属设备安装)空调水系统安装检验批(Ⅰ)(金属管道)质量验收记录
15
/
（6）成排管段或成排阀门在同 一平面上
3
/
5 钢塑复合管道安装 6 管道沟槽式连接
第9.3.6条
/
第9.3.6条
/
7 管道支、吊架
第9.3.8条
/
8 阀门及其他部件安装
第9.3.10条
/
9 系统放气阀与排水阀
第9.3.10-4条
/
施工单位 检查结果
监理（建设）单位 验收结论
专业工长（施工员）：
/
3 管道法兰连接
第9.3.4条
/
架空及 室外
25
/
(1)坐标 地沟 室内
15
/
埋地
60
/
架空及 室外
±20
/
(2)标高
地沟
室内
±15
/
一
埋地
般 4 （3）水 DN≤100mm
项 目
平管平 直度 DN>100mm
（4）立管垂直度
±25
/2L‰,最大40来自/3L‰,最大60
/
5L‰，最大25
/
（5）成排管段间距
/
控 5 系统与设备贯通冲洗、排污
第9.2.2-4条
/
项
目 6 阀门安装
第9.2.4-1、 9.2.4-2条
/
7 阀门试压
第9.2.4-3条
/
8 系统试压
第9.2.3条
/
9 隐蔽管道验收
第9.2.2-1条
/
10 焊接、镀锌钢管煨弯
第9.2.2-2条
/
1 管道焊接连接
第9.3.2条
/
2 管道螺纹连接
第9.3.3条
空气处理设备安装检验批(空调系统)质量验收记录
空气处理设备安装检验批质量验收记录（Ⅱ）（空调系统）注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分根据施工现场实际情况，可按照设计系统和设备组别划分成若干个检验批进行验收；设备安装可按型号划分成若干个检验批进行验收；大中型设备单独划分成一个检验批进行验收。
三、GB50243-2002规范摘要主控项目7.2.3 空调机组的安装应符合下列规定：1 型号、规格、方向和技术参数应符合设计要求。
2 现场组装的组合式空气调节机组应做漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB/T14294的规定。
检查数量：按总数抽检20%，不得少于1台。
净化空调系统的机组，1～5级全数检查，6～9级抽查50%。
检查方法：依据设计图核对，检查测试记录。
7.2.7 静电空气过滤器金属外壳接地必须良好。
检查数量：按总数抽查20%，不得少于1台。
检查方法：核对材料、观察检查或电阻测定。
7.2.8 电加热器的安装必须符合下列规定：1 电加热器与钢构架间的绝热层必须为不燃材料；接线柱外露的应加设安全防护罩。
2 电加热器的金属外壳接地必须良好。
3 连接电加热器的风管的法兰垫片，应采用耐热不燃材料。
检查数量：按总数抽查20%，不得少于1台。
检查方法：核对材料、观察检查或电阻测定。
7.2.9 干蒸汽加湿器的安装，蒸汽喷管不应朝下。
检查数量：全数检查。
检查方法：观察检查。
一般项目7.3.2 组合式空调机组及柜式空调机组的安装应符合下列规定：1 组合式空调机组各功能段的组装，应符合设计规定的顺序和要求；各功能段之间的连接应严密，整体应平直。
2 机组与供回水管的连接应正确，机组下部冷凝水排放管的水封高度应符合设计要求。
3 机组应清扫干净，箱体内应无杂物、垃圾和积尘。
空调系统施工检验批质量验收记录(最新版)
空调系统施工检验批质量验收记录(最新版)一、项目概况项目名称：空调系统施工检验批质量验收记录编制日期：[填写日期]二、检查内容1. 空调系统安装质量检查2. 冷却剂添加和泄漏检查3. 控制系统功能性能检查4. 空调设备外观检查5. 安装材料和工艺验收三、检查结果1. 空调系统安装质量检查结果：- 检查了所有的空调设备安装工艺和连接方式，均符合相关标准和规范要求。
- 检查了空调风管安装质量，包括风管尺寸、密封性和保温等，均合格。
- 检查了空调末端设备安装，如风口、调节阀等，均安装正确且连接牢固。
2. 冷却剂添加和泄漏检查结果：- 检查了冷却剂的添加量和品质，均符合规范要求。
- 使用压力检测设备对空调系统进行了泄漏检查，未发现泄漏情况。
3. 控制系统功能性能检查结果：- 检查了空调系统的自动调节、温度控制、湿度控制等功能，均正常运行。
- 测试了空调系统的时序控制，各个设备的启停和调节都符合设计要求。
4. 空调设备外观检查结果：- 检查了空调设备的外观质量和喷涂效果，均符合要求。
5. 安装材料和工艺验收结果：- 验收了所有空调系统安装所使用的材料，符合标准要求。
- 检查了施工过程中的工艺控制，如焊接、防腐处理等，均符合相关要求。
四、验收结论本次空调系统施工检验批质量验收结果良好，各项检查内容均合格。
现确认该项目空调系统施工符合相关标准和规范要求，具备投入使用的条件。
五、附件- 空调系统施工检验照片- 冷却剂添加记录- 控制系统功能性能测试报告- 安装材料和工艺验收报告以上文档为空调系统施工检验批质量验收记录的最新版。
如有疑问，请及时联系。
通风与空调子分部工程质量验收记录
项目经理：
年
月
日
勘察单位
项目负责任人：
年
月
日
设计单位
项目负责任人：
年
月
日
监理单位总监Leabharlann 程师：年月日
建设单位
项目负责任人：
年
月
日
层数
地上42层
施工单位
泉州市鑫源机电工程有限公司
技术部门负 责人
曾跃虎
质量部门负 责人
王玲慧
分包单位
/
分包单位负 责人
/
分包技术负 责人
/
序号
分项工程名称
检验批数
施工单位检查评定意见
验收意见
1
冷凝水管道安装
合格
2
冷凝水管道绝热
合格
3
冷凝水系统测试
合格
质量控制资料
安全和功能检验（检测）报告
观感质量验收
工程名称
厦门鑫塔水尚1#楼空调安装工程
结构类型
框剪
层数
地上42层
施工单位
泉州市鑫源机电工程有限公司
技术部门负 责人
曾跃虎
质量部门负 责人
王玲慧
分包单位
/
分包单位负 责人
/
分包技术负 责人
/
序号
分项工程名称
检验批数
施工单位检查评定意见
验收意见
1
风管与配件制作
合格
2
风管系统安装
合格
3
空调设备安装
合格
4
空调风系统调试
4
合格
质量控制资料
符合要求
安全和功能检验（检测）报告
符合要求
观感质量验收
通风及空调工程检验批质量验收记录表
通风及空调工程检验批质量验收
记录表(共16页)
-本页仅作为预览文档封面，使用时请删除本页-
风管与配件制作检验批质量验收记录表(金属风管)GB 50243－2002
（Ⅰ）
风管与配件制作检验批质量验收记录表(非金属、复合材料风管)GB 50243－2002
（Ⅱ）
GB 50243－2002
风管部件与消声器制作检验批质量验收记录表
GB 50243－2002
风管系统安装检验批质量验收记录表(送、排风，防排烟，除尘系统)GB 50243－2002
（Ⅰ）
风管系统安装检验批质量验收记录表(空调系统)GB50243-2002
（Ⅱ）
风管系统安装检验批质量验收记录表
(净化空调系统)GB 50243－2002
（Ⅲ）
通风机安装检验批质量验收记录表
GB 50243－2002
(通风系统)GB 50243－2002
（Ⅰ）
通风与空调设备安装检验批质量验收记录表(空调系统)GB 50243－2002
（Ⅱ）
(净化空调系统)GB 50243－2002
（Ⅲ）
GB 50243－2002
(金属管道)GB 50243－2002
（Ⅰ）
080701
空调水系统安装检验批质量验收记录表(非金属管道)GB 50243-2002
（Ⅱ）
空调水系统安装检验批质量验收记录表(设备)GB 50243－2002
（Ⅲ）
工程系统调试验收记录表GB 50243－2002。
通风及空调系统检测验收报告单(全)
目录通风与空调工程材料、设备出厂合格证汇总表 (3)设备进场验收记录 (4)设备基础验收记录 (5)隐蔽工程验收记录 (6)风机盘管水压试验检验记录 (7)风管强度检验记录 (8)风管系统漏风量测试记录 (9)风管系统漏光检验记录 (10)现场组装除尘器、空调机组漏风量检验记录 (11)水系统管道强度（严密性）检验记录 (12)空调水系统管道和冷剂管道冲（吹）洗记录 (13)冷凝水管道通水试验记录 (14)制冷系统气密性试验记录 (15)净化空调系统风管清洗记录 (16)设备单机试运转记录 (17)阀门试验记录 (18)风管与配件制作检验批质量验收记录表 (19)风管与配件制作检验批质量验收记录表 (20)风管部件与消声器制作检验批质量验收记录表 (21)风管系统安装检验批质量验收记录表 (22)风管系统安装检验批质量验收记录表 (24)通风机安装检验批质量验收记录表 (25)风与空调设备安装检验批质量验收记录表 (26)通风与空调设备安装检验批质量验收记录表 (27)通风与空调设备安装检验批质量验收记录表 (28)空调制冷系统安装检验批质量验收记录表 (29)空调水系统安装检验批质量验收记录表 (30)空调水系统安装检验批质量验收记录表 (31)空调水系统安装检验批质量验收记录表 (32)工程系统调试验收记录表 (33)通风与空调工程材料、设备出厂合格证及进场检验（试验）报告汇总表B-4-1序号材料设备名称规格型号合格证编号单位数量生产厂家进场检验报告编号使用部位（系统）12345678910111213141516技术负责人：质检员：年月日建设单位施工单位工程名称单位（分部）工程设备名称型号、规格系统编号装箱单号设备检查1、包装2、设备外观3、设备零部件4、其它技术文件检查1、装箱单份张2、合格证份张3、说明书份张4、设备图份张5、其它存在问题及处理意见检查人员：建设（监理）单位代表：年月日施工单位项目经理：年月日工程名称部位或设备编号图号建设单位验收日期施工单位项次项目允许偏差（mm）实测数值（mm）1 革除坐标位置纵、横轴线±202 基础不同点标高＋0 －203 基础平面外形尺寸204 基础平面水平度每米5 全长105 预留地脚螺栓孔中心位置10 深度－20 孔垂直度106 基础混凝土标号7 基础外观检查情况施工单位自查结论土建项目负责人：安装项目负责人：年月日监理（项目）单位验收结论监理工程师（建设单位专业负责人）：年月日隐蔽工程验收记录工程名称施工单位分项工程名称项目经理隐蔽工程名称专业工长隐蔽工程的质量要求隐蔽验收依据施工单位自查记录监理（建设）单位验收记录隐蔽工程部位、规格型号施工单位检查意见：施工单位项目技术负责人：质检员：年月日监理（建设）单位验收结论：监理工程师（建设单位项目负责人）：年月日风机盘管水压试验检验记录工程名称分项工程名称施工单位验收部位专业施工员试验台数编号型号工作压力（MPa）试验压力（MPa）持续时间（min）试验情况检查结果试验人员试验日期施工单位检查意见：项目专业质量检查员；年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日风管强度检验记录工程名称分项工程名称施工单位专业施工员系统编号部位风管级别工作压力（Pa）试验压力（Pa）持续时间规定要求检查结果接缝处无开裂试验人员试验日期施工单位检查意见：项目专业质量检查员：年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日风管系统漏风量测试记录工程名称分项工程名称施工单位专业施工员风管级别试验压力（Pa）系统总面积（m3）试验总面积（m2）系统总面积漏风量（m3/m2.h）实测单位面积漏风量（m3/m2.h）系统测定分段数试验日期检测区段图示：序号分段表面积（m2）试验压力（Pa）实际漏风量（m3/h）ⅠⅡⅢⅣⅤⅥⅦ试验人员试验日期施工单位检查意见：项目专业质量检查员：年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日风管系统漏光检验记录工程名称分项工程名称施工单位验收部位专业施工员风管系统类别形状系统编号风管级别接缝长度（m）每10m漏光点数平均百米接缝漏光点数严密性检查要求检查结果低压系统：每10m接缝，漏光点不大于2处，且100m接缝平均不大于16处为合格。
