盐渍土地区混凝土腐蚀状况调查分析
盐渍土地区火电厂地下结构防腐蚀分析研究及应用
２ ．盐 渍土 腐蚀 性分 析 与 防腐 蚀 技术措 施
分 析 罗钾 和 青 钾两 个 电厂 的地 质 情 况 ， 场 地土 均 为 强 氯盐 渍 土 ， 地 下 水
含有氯盐硫酸盐 ， 对地下建构筑物均存在强腐蚀性 ， 罗钾场地土还存在硫酸 盐腐蚀 ， 且场地土存在溶陷性 ； 青钾场地地下水位埋深仅０ ． ５ 米， 且全为 卤水， 不存在溶陷性。所 以罗钾 电厂要考虑防止淡水侵蚀场地土 ， 防止基础下陷。 ２ ． １ 盐 渍土 腐蚀 分 析 盐渍土腐蚀性 ， 主要是因为盐渍土中含有氯离子和硫酸根离子。氯离子 对 钢筋 的锈 蚀 ， 氯离 子进 人 混凝 土 ， 其 途 径 主要 是 “ 渗入” ， 环 境 中 的氯 离 子通
１ ． ２青 钾 场地 土及 地 下水 腐 蚀性 青钾供热中心工程按含盐性质分类 ， 其中， ｄ － ／ ｓ ｏ ￣值大于２ 的居多， 属氯 盐渍土； 按含盐量分类属超盐渍土； 故该场地盐渍土为超氯盐渍土。 根据水质 分析结果和土的化学分析结果 ， 综合判定场地盐渍土和地下水对建材的腐蚀
程而言， 侧重于高性能 、 抗渗性、 体积稳定性、 强度等 。调查发现 ， 结构采用高 性能混凝土 ， 氯离子扩散系数仅为普通混凝土的１ ／ １ ０ ～ １ ／ １ ５ 。国内外有关实验 研究 和工 程 实践 证 明 ， 养 护对 高性 能混 凝 土 的质 量 和耐 久性 十 分 重要 。 常温 下养护不够 ， 对高性能混凝土的质量与耐久性的影 响程度有时甚至高于普通 混凝土。因此， 及时、 充分 的湿养护是使其获得高强度 、 低孔 隙率和高抗氯离 子 扩散 能力 所必 不 可少 的 。 （ ２ ） 钢筋要经阻绣剂处理 ， 采用环氧涂层钢筋。 盐渍土混凝土中钢筋的腐 蚀， 其实是一种电化学腐蚀， 其阴 、 阳极反应都在钢筋与电解质界面上发生。 若能阻止其 中任何一种界面反应 ， 就能抑制腐蚀。 使用阻锈剂时， 首先应控制 开裂程度 。 因此， 宜采用高性能混凝土来控制裂缝的产生与发展， 再用钢筋阻 锈剂 抑制 腐 蚀 ， 最 后用 具有 一定 弹 性 的涂 层封 闭涂 装 ， 以 起到 协 同保 护 作 用 。 这样 钢 筋 阻锈 剂 起 到“ 拾 遗补 缺 ” 的作 用 ， 有 效地 阻止 钢 筋腐 蚀 发 生 ， 从 而延 长钢筋混凝土的使用耐久寿命。 （ ３ ） 增 加钢 筋 的混 凝 土保 护层 厚度 。 增 加混 凝土 保 护层 厚度 ， 这是 提 高盐 渍土地区钢筋混凝土使用寿命的最为直接、 简单而且经济有效的方法。但是 保护层厚度并不能无 限制地增加。当保护层厚度过厚时， 混凝土材料本身的 脆性和收缩会导致混凝土保护层出现裂缝反而削弱其对钢筋的保护作用， 在 正常情况下接触盐渍土的结构件保护层厚度不小于４ ０ ａ ｒ ｍ为宜。保护层厚度 大 于５ ０ ｍｍ时 ， 增加 防 裂 、 防 剥落 钢筋 网 片 。 （ ４ ） 在结构表面设防护面层或防腐涂层 。盐渍土地区在钢筋混凝土基础 等表面涂刷涂装保护层是一种实用的防腐防水技术措施 。 完好的钢筋混凝土 保护涂层具有阻挡腐蚀性介质与混凝 土表面接触的特点。 ２ ． ３罗钾 与青 钾 防腐 蚀措 施
浅析伊拉克M油田盐碱干湿循环环境混凝土腐蚀控制
浅析伊拉克M油田盐碱干湿循环环境混凝土腐蚀控制摘要：伊拉克M油田的设备设施基础的混凝土耐久性问题是混凝土设计、施工及成品防护领域的一项重要事项。
在特定的盐浸、盐蚀-干湿环境中，使用时间不久的混凝土基础会出现自然裂缝、膨胀、疏松等；预防上述混凝土基础等结构腐蚀问题，应从混凝土配合比设计、原材料选择、及现场施工控制及外表面防腐等方面着重考虑。
关键词：混凝土腐蚀；盐碱干湿环境；盐侵蚀；措施控制1 引言本文结合了伊拉克北部M油田的盐渍土分布区内的混凝土为研究对象，结合该地区的气候条件与土壤环境等因素，开展了混凝土耐久性的研究工作，主要揭示了盐碱土对混凝土工程耐久与安全的潜在威胁，并进一步完善混凝土耐久性的方法措施。
尤其西区（OGM10/OGM7/OGM8）在干燥的地面随处可见白色的盐碱结晶体。
该地区土壤盐渍化最严重的地区之一，土壤及地表水中的易溶盐分量相似。
针对该地区的自然环境特点，不断实践在实际工程的盐浸、盐蚀-干湿研究（1），并根据若干年使用，在干湿循环的条件下，靠近自然地坪的位置混凝土表面（埋地基础柱头位置、T型墙底座等）出现了不同程度的沥青防腐涂层剥落、混凝土表面骨料脱离甚至钢筋裸露等混凝土腐蚀的问题。
2 伊拉克M油田的混凝土失效的原因分析正常基础设计和实际建设施工中，已经考虑到盐侵等腐蚀等防护措施，将基础埋地部分涂刷良好的热沥青涂层可以有效隔绝环境有害介质的侵蚀，但在靠近自然地坪的位置，由于沥青防腐涂层与混凝土基础表面的粘结力随着使用年限的增长和老化，在该环境温度变化的过程中沥青涂层受热胀冷缩应力影响及自然老化失去附着力而脱落，失去对混凝土的保护作用。
该地区的土壤盐分含量较高、组分复杂，阳离子有钠离子、钾离子镁离子和钙离子，阴离子有碳酸根离子、氯离子、硫酸根离子等种类齐全。
侵蚀介质的主要有硫酸盐进入到混凝土内部并发生反应，反应生成体积膨胀的钙矾石、石膏等，生成的产物在混凝土空隙中积累，当达到一定积累量时，会导致混凝土局部内应力增大而产生膨胀破坏，裂缝和脱落；硫酸盐扩散到混泥土内部发生的化学反应，侵蚀反应主要有（2）：Ca（OH）2+[SO2-4]+2H2O[→]CaSO4·2H2O+2[OH-]3Ca·Al2O3·6H2O+3（CaSO4·2H2O）+20H2O[→]Ca6Al2（SO4）3·（OH）12·26H2OCa（OH）2+MgSO4[→]CaSO4+Mg（OH）2Ca3Si2O7·2H2O+2CaSO4·2H2O+2CaCO3+24H2O[→]Ca6[2-Si（OH）6]2（CO3）2（SO4）2·24H2O+Ca（OH）2经过实地考察和工程建设研究发现在以下列两种情况下，会对混凝土有破坏作用：（1）混凝土渗透性大，并处于干湿循环环境。
浅析伊拉克M油田盐碱干湿循环环境混凝土腐蚀控制

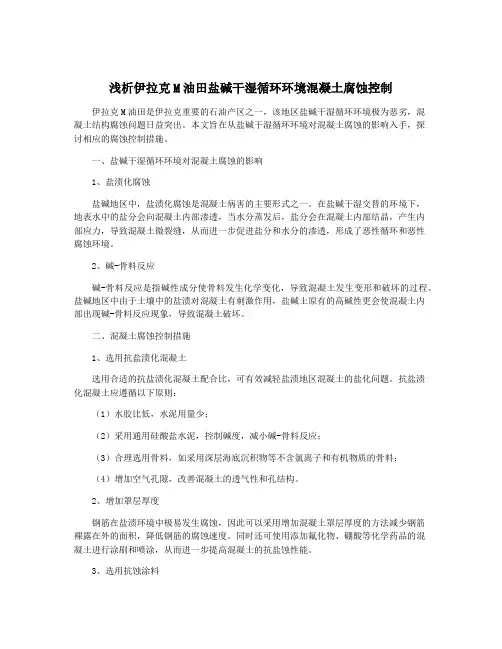

浅析伊拉克M油田盐碱干湿循环环境混凝土腐蚀控制伊拉克M油田是伊拉克重要的石油产区之一，该地区盐碱干湿循环环境极为恶劣，混凝土结构腐蚀问题日益突出。
本文旨在从盐碱干湿循环环境对混凝土腐蚀的影响入手，探讨相应的腐蚀控制措施。
一、盐碱干湿循环环境对混凝土腐蚀的影响1、盐渍化腐蚀盐碱地区中，盐渍化腐蚀是混凝土病害的主要形式之一。
在盐碱干湿交替的环境下，地表水中的盐分会向混凝土内部渗透，当水分蒸发后，盐分会在混凝土内部结晶，产生内部应力，导致混凝土微裂缝，从而进一步促进盐分和水分的渗透，形成了恶性循环和恶性腐蚀环境。
2、碱-骨料反应碱-骨料反应是指碱性成分使骨料发生化学变化，导致混凝土发生变形和破坏的过程。
盐碱地区中由于土壤中的盐渍对混凝土有刺激作用，盐碱土原有的高碱性更会使混凝土内部出现碱-骨料反应现象，导致混凝土破坏。
二、混凝土腐蚀控制措施1、选用抗盐渍化混凝土选用合适的抗盐渍化混凝土配合比，可有效减轻盐渍地区混凝土的盐化问题。
抗盐渍化混凝土应遵循以下原则：（1）水胶比低，水泥用量少；（2）采用通用硅酸盐水泥，控制碱度，减小碱-骨料反应；（3）合理选用骨料，如采用深层海底沉积物等不含氯离子和有机物质的骨料；（4）增加空气孔隙，改善混凝土的透气性和孔结构。
2、增加罩层厚度钢筋在盐渍环境中极易发生腐蚀，因此可以采用增加混凝土罩层厚度的方法减少钢筋裸露在外的面积，降低钢筋的腐蚀速度。
同时还可使用添加氟化物、硼酸等化学药品的混凝土进行涂刷和喷涂，从而进一步提高混凝土的抗盐蚀性能。
3、选用抗蚀涂料在生产过程中，采用特殊的防蚀涂料覆盖结构的表面，形成保护层，具有防水、防潮、防盐渍、防紫外线辐射等功能，起到保护混凝土结构的作用。
选用抗蚀涂料应考虑如下因素：（1）环境因素，如风、水、日晒、雨等；（2）涂料性能，如耐盐渍、防潮、防腐、耐磨、耐候等；（3）施工条件，如温度、湿度等。
4、定期养护在混凝土结构建成后，应进行养护，以保证混凝土的正常干燥和及时补充维修，并防止盐渍进一步侵蚀混凝土。
《盐渍土环境下混凝土耐久性研究》范文
《盐渍土环境下混凝土耐久性研究》篇一一、引言随着社会经济的快速发展，基础设施建设日益增多，混凝土作为主要的建筑材料之一，其耐久性问题是影响工程质量和寿命的重要因素。
尤其是在盐渍土环境下，混凝土材料易受腐蚀，耐久性问题更加突出。
因此，研究盐渍土环境下混凝土的耐久性，对于保障工程安全和延长使用寿命具有重要意义。
二、盐渍土环境对混凝土的影响盐渍土环境中，混凝土所面临的耐久性问题主要源于土壤中的盐分。
盐分可以渗透到混凝土内部，与混凝土中的物质发生化学反应，导致混凝土的性能下降。
具体影响表现在以下几个方面：1. 钢筋锈蚀：混凝土中的钢筋在盐渍土环境下易发生锈蚀，锈蚀产物体积膨胀，导致混凝土开裂，进一步影响混凝土的耐久性。
2. 混凝土碳化：盐分与空气中的二氧化碳反应，加速混凝土的碳化过程，使混凝土碱度降低，导致混凝土结构的性能降低。
3. 盐结晶压力：盐分在混凝土内部结晶时，会产生产物体积变化，形成结晶压力，导致混凝土开裂。
三、混凝土耐久性研究现状针对盐渍土环境下混凝土的耐久性问题，国内外学者进行了大量研究。
目前，提高混凝土耐久性的方法主要包括优化混凝土配合比、使用添加剂、改善施工工艺等。
其中，优化配合比是提高混凝土耐久性的重要手段之一。
通过调整骨料、水泥、掺合料等材料的配比，可以改善混凝土的抗渗性、抗裂性等性能。
此外，使用添加剂如阻锈剂、引气剂等也可以提高混凝土的耐久性。
四、盐渍土环境下混凝土耐久性研究方法针对盐渍土环境下混凝土的耐久性研究，主要采用以下方法：1. 实验室模拟法：通过模拟盐渍土环境，对混凝土进行长期浸泡、干湿循环等试验，观察混凝土的耐久性变化。
2. 现场观测法：在盐渍土地区的实际工程中进行长期观测，记录混凝土的性能变化，分析其耐久性。
3. 理论分析法：通过建立数学模型、运用计算机模拟等方法，对混凝土在盐渍土环境下的耐久性进行理论分析。
五、研究展望未来，针对盐渍土环境下混凝土的耐久性研究，可以从以下几个方面进行深入探讨：1. 进一步研究盐渍土环境中混凝土耐久性的影响因素及作用机制，为提高混凝土耐久性提供理论依据。

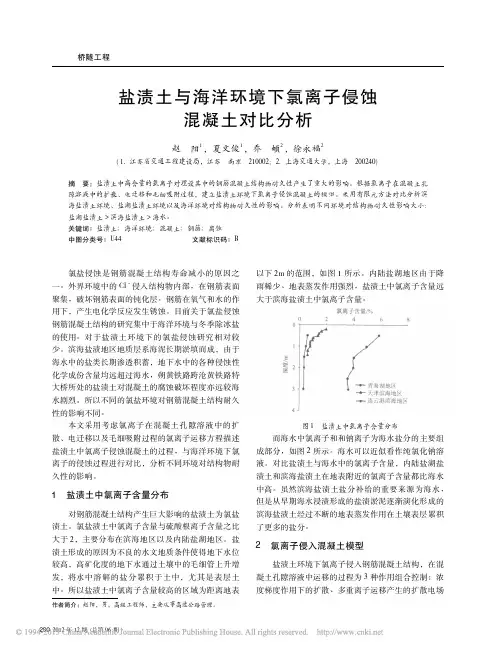

盐渍土与海洋环境下氯离子侵蚀混凝土对比分析_赵阳
以下 2m 的范围，如图 1 所示。 内陆盐湖地区由于降 雨稀少、地表蒸发作用强烈，盐渍土中氯离子含量远 大于滨海盐渍土中氯离子含量。
图1
盐渍土中氯离子含量分布
而海水中氯离子和和钠离子为海水盐分的主要组 成部分，如图 2 所示。海水可以近似看作纯氯化钠溶 液。对比盐渍土与海水中的氯离子含量 ，内陆盐湖盐 渍土和滨海盐渍土在地表附近的氯离子含量都比海水 中高。虽然滨海盐渍土盐分补给的重要来源为海水， 但是从早期海水浸渍形成的盐渍淤泥逐渐演化形成的 滨海盐渍土经过不断的地表蒸发作用在土壤表层累积 了更多的盐分。
－3 氯离子浓度小于 1. 773 kg · m 时， 采用 Langmuir 等
图2
海水盐分组成
温线合适， 当自由氯离子浓 度 较 高 （ ＞ 0. 355 kg · m － 3 ） 时， 宜 用 Freundlich 等 温 线 表 示； 采 用 Langmuir 等温吸附方程定义结合氯离子浓度 C bc ： C bc = αC fc 1 + βC fc （ 6）
－
(
)
多重离子运移产生的电势可以通过混凝土孔隙溶
（ 3）
D / × 10 － 12 m2 ·s － 1
3. 78 滨海盐渍土
式中： C i 为孔隙溶液中离子浓度； z i 为离子的电荷数 目； w 为固定电荷密度； ε 为混凝土的介电常数。 海洋环境下，钢筋混凝土结构受到海水浸渍， 使 得海水中高浓度氯离子逐渐进入混凝土保护层中 ， 同 样对构筑物内部钢筋构成了腐蚀威胁 。但是海水浸渍 条件下氯离子侵入过程与盐渍土环境下有所不同 。 海 水可以近似看作纯氯化钠溶液，即海水浸渍条件可以 简化为构筑物浸泡在高浓度的氯化钠溶液中 。 此时， 扩散电场作用可以忽略，氯离子的侵蚀过程为单一的 浓度梯度作用下的扩散过程。故描述海洋环境下氯离 子侵入混凝土模型为： C tc ( w e C fc ) = t x Dc x
浅谈盐渍土地区混凝土耐久性论文
土木工程材料论文报告姓名：学号：班级：指导教师：单位：时间：浅谈盐渍土地区混凝土耐久性摘要：以西北部盐渍土地区混凝土结构物为研究对象，分析了盐渍土地区混凝土耐久性影响因素，并重点分析了盐渍土中氯离子和硫酸根离子对钢筋混凝土的腐蚀机理，并由此提出了以氯离子和硫酸根离子为主的防护措施，从而达到保障混凝土结构耐久性的目的。
关键词：盐渍土地区钢筋混凝土腐蚀耐久性正文：一、背景：在我国西北地区，由于分布着大量以硫酸盐和氯盐为主的盐渍土，在恶劣的气候条件下，盐渍土的盐类腐蚀和盐结晶膨胀腐蚀非常严重。
并具有路用物理力学及化学性质的特殊性，高浓度晶间卤水或者盐渍土壤对混凝土的侵蚀作用异常剧烈。
除了环境水中硫酸盐和氯盐对水泥石的强烈化学作用之外，在结构的干湿变化部位，由于叠加了盐类结晶膨胀物理破坏的因素，大大加速了混凝土的破坏进程。
因此，盐渍土地区建设时需要对混凝土的防腐性给予高度重视，通过采取相应措施来提高混凝土的耐久性。
二、盐渍土地区混凝土耐久性影响因素与混凝土相接触的周围介质，如空气，水（海水，地下水）以及土壤中不同浓度的盐等都会影响混凝土耐久性。
盐，碱类侵蚀性物质时，当其进入混凝土内部，与之相关成分发生物理化学反应后，混凝土遭受腐蚀，逐渐发生绽裂剥落，进而会引起钢筋腐蚀导致结构失效。
盐渍土对混凝土结构物的腐蚀可分两个方面：对混凝土的腐蚀和对钢筋的腐蚀。
硫酸盐的主要腐蚀对象是混凝土，氯盐的主要腐蚀对象是钢筋。
接下来我们重点研究氯盐和硫酸盐对钢筋混凝土的腐蚀作用。
三、盐渍土对混凝土腐蚀破坏机理1、硫酸盐环境对钢筋混凝土的侵蚀机理当硫酸盐溶液中的阳离子为可溶性离子时，硫酸盐与反应生成钙矾石，钙矾石体积增大，导致膨胀应力的产生，使混凝土开裂破坏。
硫酸盐与氢氧化钙反应生成一种对混凝土有害的物质——石膏，石膏也可使混凝土产生微小的膨胀，而更多的是表现为使混凝土强度和黏结力降低。
在干湿循环交替地区，进入到混凝土内部的硫酸盐产生结晶，结晶物体积膨胀，导致混凝土裂缝的产生，这种结晶物的侵蚀作用，可以归为物理侵蚀。
《盐渍土环境下混凝土耐久性研究》范文
《盐渍土环境下混凝土耐久性研究》篇一一、引言随着社会和经济的不断发展，基础建设的范围不断拓展，尤其在沿海、干旱、高盐碱地区等特殊环境下，建筑和交通设施面临着各种挑战，特别是混凝土耐久性的问题显得尤为重要。
盐渍土环境中，土壤含有较高浓度的盐分，会直接或间接地影响混凝土结构的耐久性。
因此，对盐渍土环境下混凝土耐久性的研究具有重要的理论意义和实际应用价值。
二、盐渍土环境对混凝土耐久性的影响1. 氯盐侵蚀盐渍土中的氯盐是一种常见的影响因素。
氯盐可以通过渗透进入混凝土内部，引起钢筋的锈蚀和混凝土的劣化。
随着氯离子浓度的增加，混凝土的电阻率会降低，钢筋的锈蚀速度加快，从而影响混凝土的耐久性。
2. 硫酸盐侵蚀除了氯盐外，盐渍土中的硫酸盐也会对混凝土造成侵蚀。
硫酸盐与混凝土中的水泥水化产物反应生成膨胀性物质，导致混凝土内部结构破坏，降低其耐久性。
3. 冻融循环作用在盐渍土环境中，由于盐分的结晶和融化过程，混凝土会经历冻融循环作用。
这种作用会使得混凝土内部产生微裂缝，进而降低其结构完整性和耐久性。
三、混凝土耐久性研究方法及进展1. 实验研究实验研究是混凝土耐久性研究的主要手段。
研究者们通过模拟盐渍土环境中的氯盐、硫酸盐等侵蚀因素，研究混凝土在不同条件下的耐久性能。
此外，利用先进的检测技术对混凝土内部的微观结构进行观察和分析，从而了解其性能退化的过程和机理。
2. 理论分析除了实验研究外，理论分析也是混凝土耐久性研究的重要手段。
通过建立数学模型和仿真分析，可以预测混凝土在盐渍土环境中的耐久性能，为工程实践提供理论依据。
四、提高混凝土耐久性的措施1. 优化混凝土配合比设计通过优化混凝土的配合比设计，可以提高其抗氯盐、抗硫酸盐等侵蚀的能力。
例如，增加水泥的掺量、使用优质骨料等措施可以提高混凝土的密实性和抗渗性。
2. 添加外加剂在混凝土中添加一些外加剂可以有效地提高其耐久性。
例如，添加引气剂可以改善混凝土的抗冻性能；添加阻锈剂可以防止钢筋的锈蚀等。
混凝土的抗硫酸盐侵蚀性分析与改进方法
混凝土的抗硫酸盐侵蚀性分析与改进方法混凝土是一种常见的建筑材料，广泛应用于各种基础设施工程中。
然而，某些环境条件下，特别是存在硫酸盐的地区，混凝土的抗硫酸盐侵蚀性能会受到严重影响。
本文将对混凝土的抗硫酸盐侵蚀性进行分析，并提出一些改进方法以提高混凝土的耐久性。
1. 硫酸盐侵蚀对混凝土的影响混凝土遭受硫酸盐侵蚀时，主要发生的反应是硫酸盐与水水化反应，生成硬硫酸钙及结晶水。
这些反应会导致混凝土内部的体积膨胀和脱钙，从而引起混凝土的体积增大和强度降低。
此外，硫酸盐还会与混凝土中的氢氧化钙和水合硅酸钙等主要产物反应，导致长期的体积变化和结构破坏。
2. 混凝土的抗硫酸盐侵蚀性分析为了评估混凝土的抗硫酸盐侵蚀性，通常使用以下几个指标：2.1 化学性能指标硫酸盐侵蚀会引起混凝土中氢氧化钙的消耗，因此可以通过检测混凝土中游离氢氧化钙的含量来评估抗硫酸盐侵蚀性。
另外，还可以测定混凝土样品的酸碱度、硫酸盐离子含量等指标，来判断混凝土的侵蚀性。
2.2 力学性能指标硫酸盐侵蚀会导致混凝土的强度降低，因此可以通过测定硫酸盐侵蚀后混凝土的抗压强度、抗折强度等力学性能指标来评估混凝土的抗侵蚀性。
2.3 微结构指标硫酸盐侵蚀会引起混凝土微观结构的变化，如孔隙结构、胶状材料的破坏等。
因此，可以通过扫描电镜、X射线衍射等技术观察混凝土的微观结构变化，来评估混凝土的抗硫酸盐侵蚀性。
3. 改进方法为提高混凝土的抗硫酸盐侵蚀性，可以从以下几个方面进行改进：3.1 配合比优化合理的配合比能够提高混凝土的密实性和强度，从而增强混凝土的抗硫酸盐侵蚀性。
通过减少水灰比和适量添加粉煤灰、矿渣粉等矿物掺合料，可以改善混凝土的化学性能和微观结构。
3.2 添加外加剂适量添加硅溶胶、钙钛矿等抗硫酸盐侵蚀的外加剂，可以在混凝土中形成致密的胶凝材料，增强混凝土的抗侵蚀性。
3.3 表面修复涂层对已受硫酸盐侵蚀的混凝土表面进行修复，并施加抗硫酸盐侵蚀的涂层，可以延缓混凝土的进一步侵蚀，提高其耐久性。
盐渍土环境钢筋混凝土恒电流加速腐蚀试验研究及寿命评定
盐渍土环境钢筋混凝土恒电流加速腐蚀试验研究及寿命评定盐渍土环境钢筋混凝土恒电流加速腐蚀试验研究及寿命评定摘要：随着城市化和人口增长的迅速发展，钢筋混凝土结构的使用越来越广泛，但在盐渍土环境下，钢筋混凝土常常受到腐蚀的威胁。
为了更好地评估盐渍土环境下钢筋混凝土的耐久性，本研究设计了盐渍土环境下的钢筋混凝土恒电流加速腐蚀试验，并对其寿命进行了评定。
1. 引言盐渍土环境是一种具有高浓度的氯离子的土壤环境，对钢筋混凝土具有严重的腐蚀作用。
为了保证钢筋混凝土的使用寿命，需要对其在盐渍土环境下的耐久性进行评估。
2. 实验设计选取了代表性的盐渍土样品，通过提取土壤中的氯离子，制备了盐溶液。
在实验过程中，采用恒电流加速腐蚀的方法，控制钢筋表面的电流密度。
通过改变电流的强度和时间，模拟出不同场景下的钢筋混凝土腐蚀情况。
3. 实验结果通过对实验过程中钢筋表面腐蚀情况的观察和记录，得出了不同条件下钢筋腐蚀的速率。
随着盐溶液浓度和腐蚀时间的增加，钢筋的腐蚀速率也逐渐增大。
同时，通过对腐蚀程度的评定，获得了钢筋混凝土在盐渍土环境下的寿命指标。
4. 讨论在实验过程中，我们发现盐溶液浓度和腐蚀时间对钢筋腐蚀速率有显著影响。
此外，钢筋表面的粗糙度也会影响腐蚀速率。
因此，在实际工程中，应该合理选择施工材料和控制腐蚀条件，以提高钢筋混凝土在盐渍土环境下的耐久性。
5. 结论通过盐渍土环境下钢筋混凝土恒电流加速腐蚀试验，我们得出了钢筋混凝土在不同条件下的腐蚀速率，并对其寿命进行了评定。
这对于指导盐渍土环境下钢筋混凝土的设计和施工具有重要的意义，可以延长结构的使用寿命，并提高工程的可靠性。
6.本研究通过恒电流加速腐蚀试验，评估了钢筋混凝土在盐渍土环境下的耐久性。
实验结果表明，盐溶液浓度和腐蚀时间对钢筋腐蚀速率有显著影响。
随着盐溶液浓度和腐蚀时间的增加，钢筋腐蚀速率逐渐增大。
因此，在实际工程中，应该合理选择施工材料和控制腐蚀条件，以提高钢筋混凝土在盐渍土环境下的耐久性。
浅析伊拉克M油田盐碱干湿循环环境混凝土腐蚀控制
浅析伊拉克M油田盐碱干湿循环环境混凝土腐蚀控制伊拉克M油田位于伊拉克南部，是伊拉克最大的油田之一，也是世界上最大的油田之一。
由于地处沙漠地带，M油田盐碱干湿循环环境极为恶劣，环境对混凝土结构的腐蚀影响较大。
本文将对M油田盐碱干湿循环环境下混凝土腐蚀的影响及控制策略进行浅析。
一、盐碱干湿循环环境对混凝土腐蚀的影响1. 盐碱腐蚀M油田盐碱干湿循环环境中，地下水中的盐碱物质会随着地下水位的变化而在混凝土结构表面析出，形成白色盐碱残留物。
这些盐碱残留物会使混凝土表面的孔隙及微裂隙进一步扩大，导致混凝土结构表面腐蚀。
2. 干湿循环腐蚀在M油田的干湿循环环境中，地表温度变化大，昼夜温差较大，一天内会出现数次干湿交替的现象。
这种干湿循环环境会导致混凝土结构产生温度应力，从而加剧混凝土的龟裂和腐蚀。
二、混凝土腐蚀控制策略1. 优化混凝土配合比和材料选取在M油田盐碱干湿循环环境下，混凝土的配合比应选择低水胶比、高抗渗性、高耐久性的混凝土配合比。
应选用高强度、高耐久性的混凝土材料，如粉煤灰、硅灰等掺合料，以提高混凝土的抗盐碱性和耐腐蚀能力。
2. 表面防护措施针对M油田盐碱干湿循环环境下混凝土表面的盐碱残留物，可以采取表面防护措施，如喷涂防水剂、涂料或使用防渗混凝土，以减少盐碱物质对混凝土表面的侵蚀。
3. 加强维护管理定期进行混凝土结构的维护管理是控制腐蚀的关键。
及时清除混凝土表面的盐碱残留物，修复混凝土表面的龟裂和裂缝，以延长混凝土结构的使用寿命。
4. 使用耐蚀混凝土结构在设计M油田的混凝土结构时，可以考虑采用耐蚀混凝土结构，如耐蚀混凝土梁、耐蚀混凝土柱等，以提高混凝土结构的抗腐蚀能力。
5. 增加缓冲层对于一些重要的混凝土结构，可以考虑增加一层缓冲层，以减小盐碱物质对混凝土结构的直接侵蚀，从而延长混凝土结构的使用寿命。
M油田盐碱干湿循环环境对混凝土结构腐蚀的影响较大，但通过优化配合比和材料选择、加强表面防护、定期维护管理、使用耐蚀混凝土结构及增加缓冲层等控制策略，可以有效降低混凝土在这种恶劣环境下的腐蚀程度，提高混凝土结构的使用寿命，为M油田的可持续发展提供保障。
