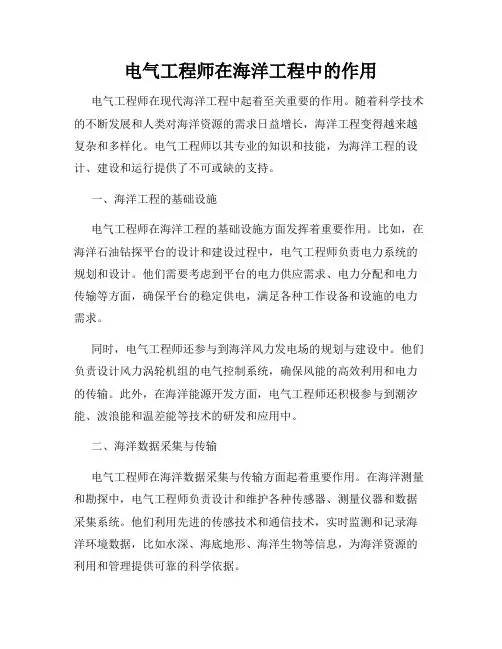

电气工程师在海洋工程中的作用
电气工程师在海洋工程中的作用电气工程师在现代海洋工程中起着至关重要的作用。
随着科学技术的不断发展和人类对海洋资源的需求日益增长，海洋工程变得越来越复杂和多样化。
电气工程师以其专业的知识和技能，为海洋工程的设计、建设和运行提供了不可或缺的支持。
一、海洋工程的基础设施电气工程师在海洋工程的基础设施方面发挥着重要作用。
比如，在海洋石油钻探平台的设计和建设过程中，电气工程师负责电力系统的规划和设计。
他们需要考虑到平台的电力供应需求、电力分配和电力传输等方面，确保平台的稳定供电，满足各种工作设备和设施的电力需求。
同时，电气工程师还参与到海洋风力发电场的规划与建设中。
他们负责设计风力涡轮机组的电气控制系统，确保风能的高效利用和电力的传输。
此外，在海洋能源开发方面，电气工程师还积极参与到潮汐能、波浪能和温差能等技术的研发和应用中。
二、海洋数据采集与传输电气工程师在海洋数据采集与传输方面起着重要作用。
在海洋测量和勘探中，电气工程师负责设计和维护各种传感器、测量仪器和数据采集系统。
他们利用先进的传感技术和通信技术，实时监测和记录海洋环境数据，比如水深、海底地形、海洋生物等信息，为海洋资源的利用和管理提供可靠的科学依据。
此外，电气工程师还负责设计和维护海底电缆系统。
海底电缆是连接陆地与海洋工程的重要纽带，它们承担着电力传输、数据传输等多种功能。
电气工程师需要考虑到海洋环境的复杂性，保证海底电缆的可靠性和稳定性，确保数据和能源的传输。
三、海洋工程的自动化与控制电气工程师在海洋工程的自动化与控制方面起着关键作用。
在海洋石油钻井平台、海洋风电机组等设备和工程中，电气工程师负责设计和维护自动化控制系统。
这些系统能够自动监测和控制设备的运行状态，提高工程的稳定性和安全性。
此外，电气工程师还负责设计和维护海上船舶和设备的电气控制系统。
他们需要考虑到船舶和设备的特殊工作环境和要求，确保电气系统的可靠性和安全性。
四、海洋环境保护与安全电气工程师在海洋环境保护与安全方面也发挥着重要作用。
海洋平台高压电站的电力系统保护与控制
海洋平台高压电站的电力系统保护与控制海洋平台上的高压电站是为了满足海洋能源的利用而设立的。
它们通过收集海洋中的波浪、潮汐、海流等能量将其转化为电能，并将其送回岸上供给使用者。
然而，海洋环境的复杂性和恶劣条件使得海洋电站的电力系统在保护与控制方面面临着一些独特的挑战。
保护是电力系统中的核心要素之一，它的主要目标是保证电力系统的正常运行和设备的安全使用。
在海洋平台高压电站中，由于环境的特殊性，保护系统的设计和实施需要特别注意以下几个方面：首先，由于海洋环境的湿度高、气温变化剧烈等因素，电气设备容易受到腐蚀和损坏。
因此，在电力系统设计中，必须着重考虑到保护设备的防护等级和防腐措施。
例如，选用防水、防潮、防锈材料，对设备进行密封性测试，定期进行维护保养等。
其次，受海洋平台复杂的波浪、潮汐运动和水流条件的影响，高压电站的电气设备更容易受到外界影响，例如局部电弧故障、冲击和过电压等。
为了保护电力系统免受这些外界影响，需要使用适当的保护装置，如电弧故障保护装置、过电压保护器等，以提供及时的故障检测和隔离。
另外，海洋平台高压电站的电力系统还可能受到海水中的盐、尘等污染物的影响。
这些污染物可能会导致设备表面和绝缘体上的电气放电，从而引发火灾和设备损坏。
因此，在保护设计中，应考虑使用耐盐腐蚀材料和适当的绝缘材料，并定期进行清洁和维护工作。
此外，考虑到海洋平台高压电站的远离岸上、环境恶劣的特点，应确保电力系统具有自动化和远程控制功能。
这样，对于发生故障或异常情况，可以远程监控和操作，及时采取措施，保证系统的稳定性和安全性。
同时，在电力系统设计时应考虑到备用电源和备份通信系统的设置，以保障系统在紧急情况下的可靠运行。
值得注意的是，对于海洋平台高压电站的电力系统保护与控制，需要特殊的技术和经验。
因此，在设计和实施过程中，应聘请有相关经验的专业人员进行咨询和指导，确保系统的安全和可靠性。
总结起来，海洋平台高压电站的电力系统保护与控制面临着环境复杂性和恶劣条件的挑战。
电气工程与自动化在海洋工程中的应用
电气工程与自动化在海洋工程中的应用电气工程与自动化技术在现代海洋工程中发挥着不可忽视的作用。
海洋工程是指对海洋资源的开发利用以及对海洋环境的保护与管理的工程领域。
通过电气工程与自动化技术的应用，海洋工程可以实现高效、安全、环保的运行，同时也推动了海洋资源的可持续发展与利用。
本文将从电气工程和自动化的角度，探讨它们在海洋工程中的具体应用。
I. 深海油气勘探与开发深海油气勘探与开发是海洋工程中的重要领域之一。
而电气工程与自动化技术在深海油气平台的建设和运营中发挥着关键作用。
首先，电气工程技术可以保证深海油气平台的安全运行。
通过建设可靠的电力系统和监控系统，平台上的设备状态可以进行实时监测，及时发现故障并采取相应措施，确保工作人员的安全。
同时，电气工程技术还可以提供紧急供电系统，以应对突发电力故障的情况。
其次，自动化技术的应用可以提高深海油气平台的生产效率。
自动化控制系统可以实现设备的远程监控和操作，减少人员的物理劳动和作业风险，同时提高工作的准确性和稳定性。
II. 海洋能源开发利用海洋能源是一种清洁、可再生的能源形式，包括潮汐能、波浪能、海流能等。
电气工程与自动化技术在海洋能源的开发利用中发挥着重要作用。
潮汐能发电和波浪能发电是常见的海洋能源利用形式。
电气工程技术可以实现海洋能源设备的设计、安装和运行管理。
自动化技术可以优化设备的性能，提高能量转换效率。
此外，电气工程与自动化技术还可以将海洋能源与电力系统进行连接和并网，实现海洋能源的大规模利用和输送。
III. 海洋环境监测与保护海洋环境监测与保护是海洋工程中的重要任务。
电气工程与自动化技术可以实现海洋环境监测设备的设计和安装，并通过传感器、无线通信等技术手段实现环境数据的实时采集与传输。
通过自动化技术，可以对海洋环境数据进行实时分析和处理，提供准确的环境监测报告。
同时，电气工程技术可以实现海洋环境保护设备的运行管理，例如海洋污染治理设备的自动控制和排放监测系统的建设。
电气工程在海洋能源开发中的应用与优化
电气工程在海洋能源开发中的应用与优化海洋能源开发是指利用海洋资源进行能源开发和利用的一种方式，是人类实现可持续能源发展的重要领域之一。
在海洋能源开发中，电气工程发挥着重要的作用，它涉及能源的转化、传输和利用等方面，在整个海洋能源系统中起到关键的支撑作用。
本文将重点探讨电气工程在海洋能源开发中的应用和优化。
一、电气工程在海洋能源开发中的应用1. 海上风电技术海上风电作为海洋能源开发的重要组成部分，需要借助电气工程技术来实现风能的捕捉、传输和利用。
在海上风电场中，电气工程师负责设计、安装和维护风机发电系统以及与陆地之间的电力输送系统。
他们需要考虑到电力传输距离、电缆的选用和布设以及风机的配电系统等方面，确保整个系统的可靠运行。
2. 潮汐能发电技术潮汐能是一种可再生的海洋能源，利用潮汐产生的动能进行发电。
电气工程在潮汐能发电技术中的应用主要涉及到潮汐能的转化和电力的输送。
借助电气工程的知识，可以设计潮汐能发电装置的电动机和发电机，优化发电系统的工作效率，并将电能输送到用电地区。
3. 海洋热能利用技术海洋热能是指利用海洋温差产生的热能进行发电或供热的一种能源形式。
电气工程在海洋热能利用技术中的应用主要体现在热能转化和电力输出两个方面。
通过设计高效的热能转换装置和优化电力输出系统，可以提高海洋热能利用效率。
二、电气工程在海洋能源开发中的优化1. 能源转化效率的优化在海洋能源开发中，能源转化效率是一个重要的指标，直接影响到能源的利用效率和经济性。
电气工程师可以通过优化发电装置的设计和控制系统，提高能源转化效率，降低能源损耗，从而提高海洋能源开发的可持续性。
2. 电力传输效率的优化电力传输是海洋能源开发中的关键环节之一。
优化电力传输系统的设计和布局，选择合适的电缆和变压器等设备，可以降低电力传输过程中的能量损耗，并提高电力传输的效率和稳定性。
3. 安全性的优化海洋能源开发面临着复杂的海洋环境和极端天气条件，电气系统的安全性是一个非常重要的考虑因素。
海洋平台电气设备的使用和安装检验分析
海洋平台电气设备的使用和安装检验分析1. 引言1.1 海洋平台电气设备的重要性海洋平台电气设备在海洋工程中起着至关重要的作用。
海洋平台电气设备具有防爆、防水、防潮、抗震、抗风等特点，能够在恶劣的海洋环境下正常运行，保障海洋平台的安全稳定运行。
海洋平台电气设备主要包括发电机、变频器、电动机、电缆等，这些设备的正常运行对于海洋平台的生产、供电和通信至关重要。
海洋平台电气设备的使用不仅关乎海洋平台的安全生产，还关系到人员的生命安全。
对海洋平台电气设备的安装、使用和检验都需要严格遵守相关标准和规定，确保设备的正常运行和安全性能。
只有保证海洋平台电气设备的品质和可靠性，才能保障海洋平台的高效运行，提高海洋工程的安全性和可靠性。
研究海洋平台电气设备的使用和安装检验具有非常重要的意义。
通过对海洋平台电气设备进行深入研究和分析，能够有效提高海洋平台的生产效率，减少故障频率，提升海洋工程的整体运行水平。
1.2 研究背景海洋平台作为远离陆地的海上设施，其独特的工作环境和特殊的气候条件使得其电气设备的使用和安装检验变得尤为重要。
海洋平台承担着重要的能源开发、海洋科研和海洋工程建设等任务，其电气设备的正常运行直接关系到整个平台的安全和生产效率。
然而，由于海洋环境的复杂性和恶劣性，海洋平台电气设备的实际使用和安装情况可能存在一些特殊问题和挑战。
近年来，随着海洋工程的不断发展和深化，海洋平台电气设备的重要性日益凸显。
然而，在实际操作中，对于海洋平台电气设备的使用和安装检验还存在着许多不完善之处，例如缺乏系统的分类和规范、缺乏统一的安装方法和检验标准等。
因此，开展对海洋平台电气设备的使用和安装检验的研究具有重要的现实意义和深远的发展价值。
本研究旨在对海洋平台电气设备的使用和安装检验进行系统的分析和探讨，以期为提高海洋平台电气设备的安全性和稳定性，推动海洋工程技术的进步做出贡献。
通过对海洋平台电气设备的分类和特点、使用原则、安装方法、检验标准以及案例分析的全面研究，将有助于为海洋平台电气设备的正常运行提供科学依据和技术支持。
石油化工工程设计内容规定——电气
石油化工工程设计内容规定——电气石油化工工程设计中，电气部分是非常重要的一部分，涉及到电力系统、电气设备和控制系统等多个方面。
为了确保石油化工工程的安全、可靠、高效运行，电气设计需要遵循一定的规定和要求。
以下是石油化工工程电气设计的内容规定。
1.电力系统设计电力系统设计是石油化工工程电气设计的基础，其目的是为整个工程提供稳定可靠的电力供应。
在设计过程中，需要考虑到工程的负载需求、运行可靠性、故障保护等因素。
具体要求包括：-电力系统的供电方式和电压等级的确定；-确定主变电站的位置和容量，并设计变电所的布置；-制定电力线路的线路规划和选线；-设计配电系统，确定配电间隔、配电柜的容量和布置；-设计接地系统和闪络距离的保护；-进行电力系统的电压降计算和照明设计；-确定应急电源和UPS系统的配置。
2.电气设备的选择和配置具体要求包括：-根据工程需求选择合适的电气设备，包括设备的类型、容量和技术指标；-设计设备的布置和接线图；-确定设备的保护装置和接地设施；-进行设备负载计算和功率因数补偿设计；-设计电源和仪表插头插座系统。
3.控制系统设计控制系统是石油化工工程中的关键部分，用于监控和控制生产过程。
电气设计需要考虑到控制系统的可靠性、安全性和灵活性等因素。
具体要求包括：-设计控制系统中的传感器和执行器的选型和布置；-确定控制系统的硬件架构和网络布局；-编制控制系统的逻辑图、接线图和程序流程图；-设计控制系统的报警和故障保护机制；-进行控制系统的人机界面设计。
4.安全与防护设计具体要求包括：-设计电缆隧道和电缆沟道的通风和消防系统；-设计电气设备的防雷和防爆措施；-设计防火墙和防火隔离设施；-设计事故报警和排气系统。
总结起来，石油化工工程电气设计需要根据工程需求，进行电力系统设计、电气设备的选择和配置、控制系统设计以及安全与防护设计。
这些规定和要求旨在确保石油化工工程的电气系统安全、可靠、高效运行，保护人员和设备的安全。
海洋工程电气特点
海洋工程电气特点1.电气设备1.电气设备都需要船用，有船级社的认证；2.电缆也需要有船用电缆的资质的厂家生产，有些国外的平台强制要求电缆加防泥浆；2.使用环境温度空气盐份大（绞车风机加装盐雾器）湿度（湿度高）风力（结构）地震（结构）3.第三方认证（平台都需要入级）国内：CCS （中国船级社）国外：ABS （美国船级社）DNV（挪威船级社）……4.空间限制各个专业联系紧密，专业间沟通尤为重要5.设计依据、遵循规范国内：《海上移动平台入级与建造规范》中国船级社《海上固定平台安全规则》中国船级社《海洋石油工程制图规范》中海油设计院《钢制海船入级与建造规范》GB 50060 3~110kV高压配电装置设计规范GB 50052 供配电系统设计规范GB 50053 10kV以下变电所设计规范GB 50055 通用用电设备配电设计规范GB 50058 爆炸和火灾危险环境电力装置设计规范GB156 三相交流电网和电力设备的额定电压等等；国外：API 、SOLAS、IEC 60038 IEC Standard VoltagesIEC 60079 Electrical Apparatus for Explosive Gas AtmospheresIEC 60092 Electrical Installations in ShipsIEC 60363 Short-Circuit Current Evaluation with Special Regard to Rated Short-Circuit capacity of Circuit-Breakers in Installations in ShipsIEC 60529 Degrees of Protection Provided by Enclosures (IP Code)IEC 60617 Graphic Symbols for DiagramsIEC 60909 Short-Circuit Current Calculation in Three-Phase a.c. SystemsAPI 14F Petroleum Facilities for Unclassified and Class I, Division 1 and Division 2 LocationsAPI 500 Classifications of Locations for Electrical Installations at Petroleum Facilities NFPA 70 National Electrical CodesIEEE std 141 Recommended Practice for Electric Power Distribution for Industrial Plan IEEE std 142 Recommended Practice for Grounding of Industrial and Commercial Power SystemIEEE std 242 Recommended Practice for Protection and Coordination of Industrial and Commercial Power SystemIEEE std 399 Recommended Practice for Industrial and Commercial Power Systems AnalysisIEEE std 446 Recommended Practice for Emergency and Standby Power Systems for Industrial and Commercial Applications6.7.。
电气设备工程中的电气线路设计规范要求
电气设备工程中的电气线路设计规范要求在电气设备工程中，电气线路的设计规范要求至关重要。
良好的设计规范可以确保电气线路的安全性、可靠性和高效性。
本文将从不同方面介绍电气线路设计的规范要求，以及其在电气设备工程中的重要性。
一、电气线路设计的技术要求1. 安全性要求电气线路设计的首要要求是确保安全性。
首先，电气线路应符合国家相关安全标准和规范，例如电气设备安装工程施工及验收规范等。
其次，设计中应考虑到线路的负载容量、过载保护、短路保护、漏电保护等安全措施，以及绝缘等级、接地保护等方面的要求。
2. 可靠性要求电气线路的可靠性指其在运行过程中能够稳定工作而不发生故障。
为了确保可靠性，设计时应考虑线路的结构合理性、线缆选择、防护措施、防电磁干扰等因素。
此外，还应合理布置线路，避免短路和过载等问题。
3. 高效性要求电气线路设计的高效性指的是线路的能耗和功率因数等方面的要求。
在设计过程中，应考虑到线路的功率因数修正、电能质量优化和节能等因素，以提高线路的效率和可持续发展。
二、电气线路设计的标准和规范1. 国家标准电气线路设计应符合国家相关标准，如《电气工程安装工程设计规范》(GB 50052)、《电气装置设备防护设计规程》(GB 17426)等。
这些标准规范了电气线路的设计原则、安全要求、技术指标等方面，是电气设备工程设计的基本依据。
2. 行业规范电气设备工程还需要符合相应行业的规范和要求。
例如，在电力系统设计中，需要遵循《电力系统设计规范》；在建筑电气设计中，则需遵循《建筑电气设计规范》等。
这些规范细化了电气线路设计的专业要求，为工程师提供了实践指南。
3. 设备厂家要求不同电气设备的制造厂家可能对其电气线路的设计提出了特定的要求。
在进行电气线路设计时，应仔细研究设备厂家的相关文档和说明书，以确保设计满足其要求。
三、电气线路设计的重要性1. 保证工程质量电气线路设计规范要求的遵循，可以保证工程质量的合格性。
合理的线路设计可以减少事故隐患和故障率，确保电气设备的正常运行。
海底电缆线路设计技术规程
海底电缆线路设计技术规程
海底电缆线路设计技术规程是指在海底环境条件下设计和建设海底电缆线路所需遵循的一系列技术规范和要求。
它旨在确保海底电缆线路的可靠性、安全性和性能。
海底电缆线路设计技术规程包括以下方面：
1. 海底电缆选址与勘测：确定合适的海底电缆线路选址，进行海底地形勘测和生态环境评估，评估潮汐、风浪、海流等海洋环境因素。
2. 海底电缆线路布设：确定线路布设方案，考虑海底地质条件、海流、水深等因素，确保电缆线路的稳定和安全。
3. 海底电缆设计：确定电缆类型、规格和材料，包括电缆芯数、导体截面、绝缘材料等，满足传输要求和海底环境的要求。
4. 海底电缆保护：设计电缆保护装置，如防护管、防护层、加固结构等，以保护电缆免受外部物理和化学损害。
5. 海底电缆敷设：确定敷设方法和工艺，包括浮式敷设、水下敷设等，确保电缆在敷设过程中的稳定性和完整性。
6. 海底电缆连接：设计连接头和接头，确保连接的可靠性和耐久性。
7. 海洋工程设备和操作：确定合适的海洋工程设备和操作方法，
包括起吊设备、敷设船舶、吊缆机等，确保海底电缆的安全和高效敷设。
8. 海底电缆试验与检测：设计合适的试验和检测方法，包括直流电阻测试、绝缘测试、漏电测试等，以保证电缆的质量和性能。
9. 海底电缆维护与管理：制定维护和管理规程，包括巡检、清淤、修复等，以确保海底电缆线路的长期可持续运行。
海底电缆线路设计技术规程旨在提高海底电缆线路的设计和建设水平，确保海底电缆线路在恶劣海洋环境下的可靠运行，并满足传输需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NAVAL ARCHITECTURE AND OCEAN ENGINEERING 船舶与海洋工程2016年第32卷第6期（总第112期） DOI：10.14056/j.cnki.naoe.2016.06.008
UK HSE对海洋工程电气设计的要求 王克虎，杨雪莲，田庆明 （上海外高桥造船有限公司，上海 200137）
摘要：简述英国安全与健康执行局（UK HSE）对海洋工程平台电气部分在设计和设备选型上的一些不同于船级社常规要求的理念，分析其对海洋工程平台电气安全设计方面的要求，同时对其要求的关于安全报告的核心理念进行说明。UK HSE规范是JU2000E自升式钻井平台必须满足的规范之一，着重介绍其对气体探测、照明照度及设备防坠落等方面的要求。在气体探测方面，着重介绍设定浓度的方法；在照明照度方面，着重介绍不同区域的照度设计要求及最新的CAP437设计要求；在设备防坠落方面，提出以往规范没有提及的问题，把高空设备的二次安装紧固作为海洋工程平台的设计基础及强制性要求。通过介绍，初步掌握UK HSE对海洋工程平台电气设计方面的要求，为后续的海洋工程平台项目设计提供技术支撑。 关键词：英国安全与健康执行局；海工平台；安全报告；风险分析；气体探测；照度；防坠落 中图分类号：U665；U674.38 文献标志码：B 文章编号：2095-4069 (2016) 06-0049-04
UK HSE Requirement for Offshore Electrical Design
WANG Ke-hu，YANG Xue-lian，TIAN Qing-ming （Shanghai Waigaoqiao Shipbuilding Co., Ltd., Shanghai 200137, China）
Abstract: This paper briefly introduces the differences between United Kingdom Health and Safety Executive (UK HSE) and the traditional classification societies in terms of the requirements for offshore platform electrical design and equipment selection; analyzes the electrical safety requirements of the offshore platform, and elaborates the key concept behind the safety report required by HSE. As UK HSE is one of the regulations that JU2000E jack-up drilling platform must meet, this paper puts an emphasis on HSE requirements for gas detection, illumination and equipment falling. For gas detection, emphasis is put on the concentration setting; for illumination, emphasis is on the illumination design requirements of different areas as well as the latest CAP437 design requirement; for equipment falling, problems not included in the previous regulations are mentioned and the secondary fastening of the equipment in high places is made mandatory as part of the offshore platform design. The introduction gives a preliminary understanding of the UK HSE requirements for offshore platform electrical design and provides technical support for the subsequent offshore platform project design. Key words: UK HSE; offshore platform; safety report; risk analysis; gas detection; illumination; anti-falling
0 引 言
英国安全与健康执行局（UK HSE）是英国著名的行业协会联盟之一，由若干个协会成员组成，其中国际风险与安全管理协会、风险管理协会及职业安全与健康协会是影响力较大的协会，对潜在风险的评估、管理及预防有一套完整的体系和要求。对于海洋工程项目来说，若作业平台或其他辅助船舶需在英国海域进行生产作业活动，则必须在UK HSE审核通过之后才能进行。UK HSE是英国唯一有资质评估和分析项目是否能在英国所辖海域作业的机构，因此大多数的设计方、建造方乃至操作方为获得UK HSE的认可，
收稿日期：2016-04-06 作者简介：王克虎，男，高级工程师，1976年生。2000年毕业于武汉理工大学，现从事电气设计工作。
电气与自动化 50 船舶与海洋工程2016年第6期 减少一些不必要的麻烦，在项目设计初期就重视UK HSE的要求。 要设计出满足UK HSE要求的海工产品，首先必须向UK HSE提交安全报告，包括一系列危险评估和验证分析报告等证明文件，这些文件中应包含平台的技术数据、程序、应急预案和相关管理文件，以获得UK HSE的认可；然后将这些重要的依据作为设计的输入条件进行整个平台的设计。
1 UK HSE对电气设计的要求 1.1 概述 由于上海外高桥造船有限公司在建的JU2000E（由美国F&G设计公司设计的一种JACK-UP船型，靠3条桩腿支撑站立于工作海域）平台主要在英国海域工作，因此UK HSE的相关要求是该平台设计建造的指导性文件之一。相对于国际电工委员会（IEC）和美国船级社（ABS）对电气设计的具体要求，UK HSE所描述的更多是目标性的设计意见或结果要求。 由于对海工平台来说安全是最重要的，因此UK HSE的关注点同样集中在安全、环保及舒适度方面。 1) 安全。安全是每个项目设计首要考虑的因素，从电气专业的角度来看，设计着眼点首先是气体的探测、危险区域设备的选用及漏电保护。 (1) 对于气体探测而言，若监测和处理不到位，则可能会引发平台爆炸或人员中毒等灾难性事故，因此UK HSE对气体监测设定点及探测的要求更高、更灵敏。 (2) 关于危险区域设备选用及漏电保护方面的要求，UK HSE建议选用具有ATEX（欧盟认可的防爆认证，在欧盟是强制执行的）认可的认证机构所发证书的防爆设备，其他方面的要求与IEC及船级社相同。因此，只要按照IEC及船级社的要求进行设计就能通过UK HSE的安全评估分析。 (3) 对于漏电保护而言，除了要求设备尽可能地带有CE（是指符合欧洲共同体的安全合格标志）标志，没有提及其他特殊要求。因此，在性能要求上满足IEC要求即可。 2) 提供给工作人员的照明。若工作场所照明的照度不能满足要求，则可能会引起误操作，造成安全事故。考虑到在全船断电的紧急情况下让人员最快、最安全地撤离到集合点，UK HSE对应急照明和逃生照明提出了要求；同时，又从实际的人体工程学及舒适性的角度出发对某些场所的照度提出了更具体的要求。 此外，对于安装在高处的电气设备，为防止其坠落造成不必要的设备及人员损伤，UK HSE也给出了相关指导性文件，这项内容是目前IEC及船级社规范较少涉及的部分。 1.2 对海洋工程电气设计的具体要求 1.2.1 对气体监测的要求 对于正常钻井作业而言，油气是相互伴生的，随着钻探深度不断增加，气体的浓度和种类相应增多。因此，及时、准确地对气体进行预报和处理是保证钻井平台安全作业的重要任务之一。这其中，气体监测系统是最基础、最重要的一环，可为平台操作人员作出下一步决策提供重要的依据。通常情况下，这些气体既包括可燃气体（如碳氢化合物和氢气）、有毒气体（如H2S）等可能引起爆炸及人员伤亡的危险性气体，
也包括烟、火焰等因内部燃料油或可燃物燃烧而引起的火灾释放出的有害气体。产生的有害气体若不能及时发现并处理，将会引起更大的灾难。因此，在少量气体产生并集聚之前就作出预警并提醒操作者进行预防处理，把事故抑制在萌芽状态显得极其重要。 UK HSE就是基于这样的理念对通风系统进风口的气体探测提出更加严格的要求： 1) 可燃气体探测系统报警浓度设定值尽可能低，UK HSE要求低浓度报警设定值为10%，高浓度设定值为25%；而常规平台的低浓度设定值为20%，高浓度设定值为40%。 2) 采用红外探测器这样的高效探测装置对HVAC进风口及其周围区域进行探测，并要求能分辨出气体分布不均等现象；而常规平台没有具体的要求，只要求基于惯例即可。 3) 建议使用多气体探测组合的装置，以便探测不同形式的混合气体组；而常规平台没有此要求。 4) 对于有毒气体H2S来说，设定更低的浓度报警值，以便更早地检测到H2S。UK HSE要求H2S低浓
度报警设定值为5mg/L，高浓度设定值为10mg/L；而常规平台的低浓度设定值为10mg/L，高浓度设定值为20mg/L。UK HSE对气体检测的要求比常规设计更高，其依据是对相关事故的分析及对试验数据的总结。例如，
