1.临时用电施工组织设计 2
施工临时用电施工组织设计方案
施工临时用电施工组织设计方案施工临时用电施工组织设计方案协议一、关键信息项1、工程名称：＿___________________2、施工地点：＿___________________3、施工单位：＿___________________4、用电容量：＿___________________5、供电方式：＿___________________6、预计施工工期：＿___________________二、工程概述1、介绍工程的基本情况，包括工程规模、结构形式、施工内容等。
2、说明施工临时用电的重要性和必要性。
三、现场勘察1、对施工现场的地形、地貌、周边环境进行详细勘察。
2、确定电源进线、配电室、配电箱的位置。
3、了解现场已有电力设施的情况。
四、负荷计算1、根据施工设备清单，计算各类设备的用电负荷。
2、考虑同时使用系数，确定总用电负荷。
五、电源选择1、分析可供选择的电源类型，如市电、自备发电机等。
2、比较不同电源的优缺点，选择经济、可靠的电源。
六、配电室及配电箱设置1、明确配电室的位置、面积、结构要求。
2、规定配电箱的数量、位置、型号。
七、线路敷设1、选择合适的电线电缆型号、规格。
2、确定线路敷设方式，如架空、埋地等。
3、标明线路走向，绘制线路平面图。
八、接地与防雷1、制定接地系统方案，包括接地电阻要求。
2、安装防雷装置，明确防雷等级和措施。
九、安全用电措施1、制定电气设备的操作、维护、检修规程。
2、配备必要的安全防护用品和警示标识。
3、对施工人员进行安全用电培训。
十、电气防火措施1、选用符合防火要求的电气设备和材料。
2、制定火灾应急预案，配备灭火器材。
十一、应急预案1、针对可能出现的电气事故，制定应急处理方案。
2、明确应急救援人员的职责和分工。
十二、用电管理1、建立用电管理制度，明确专人负责。
2、做好用电记录和统计工作。
十三、附则1、本协议的解释权归相关方所有。
2、本协议自签订之日起生效，至工程竣工结束。
装修临时用电施工组织设计
装修临时用电施工组织设计一、项目概况1.1项目名称：XXX装修工程1.2项目地址：XXX1.3施工内容：XXX装修工程二、施工要求2.1施工期间需要提供稳定可靠的电力供应；2.2施工现场电力需求：XXX；2.3临时用电数量及负载要求：XXX。
三、施工方案3.1施工用电计划编制根据施工进度，制定用电计划，确保电力供应的及时性和有效性。
具体步骤如下：（1）与施工总承包方或项目负责人进行沟通，了解施工进度和用电需求；（2）根据施工进度和用电需求，编制用电计划表，明确各个施工节点的用电需求和供电时间；（3）与供电部门进行沟通，确保供电时间和用电负载的配合；（4）制定备用方案，以应对突发情况下的电力供应问题。
3.2临时用电布置方案根据施工现场布置和用电需求，合理布置临时用电设备和线路，确保电力供应的稳定和安全。
具体步骤如下：（1）根据用电计划，确定临时用电设备的位置，尽量靠近用电点，便于供电和管理；（2）根据用电负载，合理安排临时用电线路，避免过载和线路过长引起的能量损耗；（3）临时用电设备和线路需符合相关电气安全规范和标准，如防护措施、接地等；（4）要设置专人负责临时用电设备和线路的日常检查和维护，确保设备正常运行。
3.3施工现场电力安全管理为确保施工现场电力供应的安全性和可靠性，要加强电力安全管理，落实各项安全措施。
具体步骤如下：（1）制定施工现场电力安全操作规程，明确电气设备使用和操作的要求；（2）加强对现场人员的电力安全培训，提高他们的电气安全意识和操作技能；（3）定期对电气设备进行检查和维护，确保设备的正常工作和安全运行；（4）监测和记录用电负载和设备运行情况，及时发现和处理异常情况，并做好日常电量统计。
四、安全措施4.1用电设备和线路必须符合相关安全规范和标准，如接地、过载保护等；4.2用电设备必须由专业人员进行安装和操作，并进行必要的培训；4.3定期检查用电设备和线路的安全状况，确保设备正常工作；4.4提供应急备用电源，以应对突发情况下的电力中断；4.5加强文明施工和现场安全管理，保证用电设备和线路的安全使用。
现场临时用电施工组织设计方案
现场临时用电施工组织设计方案一、项目概况本项目大型建筑施工项目，涉及多个施工现场，需要进行临时用电施工组织设计。
二、施工现场规划1.根据项目的施工范围和需要用电的设备，将施工现场分为若干个区域，每个区域设立一个暂时性电源箱，按照安全距离进行布置。
电源箱的选型应满足项目需要，并具备防护等级和防护类别标志。
2.根据现场需求，合理布置电缆桥架和通道，确保电缆路径和电缆数量的充足和合理性。
3.安装照明设备，包括室内和室外的照明设备，确保施工现场的安全与便捷。
三、临时用电线路设计1.根据施工现场的布局和需要用电设备的功率，设计临时用电线路。
线路的选型应满足负荷需求，并具备耐高温、耐油污、耐磨损等特性。
2.临时用电线路应合理布置，保持与周围物体的安全距离，避免线路被外力损坏。
3.由于施工现场的状况可能会发生变化，应预留一定的备用电源线路，并根据需要安装临时电源插座，以方便设备的连接和拆解。
四、安全措施1.确保电缆与设备的接地良好，减少漏电风险。
2.在暂时性电源箱上设置过流保护装置，并定期检查和测试。
3.对临时用电线路进行绝缘电阻测试，确保电路的绝缘性能良好。
4.确保施工现场的供电设备、电缆和插座等设备符合国家相关标准和规范要求。
5.安装火灾报警器和灭火设备，确保施工现场的火灾安全。
五、环境保护与能源节约1.按照环境保护的要求，采用无噪声、无污染的环保电源设备，并做好相关噪音和污染控制措施。
2.根据项目用电的实际情况，制定合理的用电计划，合理安排用电时间和用电负荷，提高能源利用率。
六、人员要求与培训1.为施工现场配备经验丰富的电气工程师和电工，确保临时用电的施工质量和安全性。
2.全面培训施工人员的电气安全知识和操作技能，提高其安全意识和应急处理能力。
七、应急预案1.制定临时用电的应急预案，包括电气事故的应对和处理措施。
2.做好定期检查和维护，确保施工现场的临时用电设备和线路工作正常。
八、验收与总结1.施工单位应按照相关要求，完成临时用电工程的验收，确保施工现场电气设备的安全可靠。

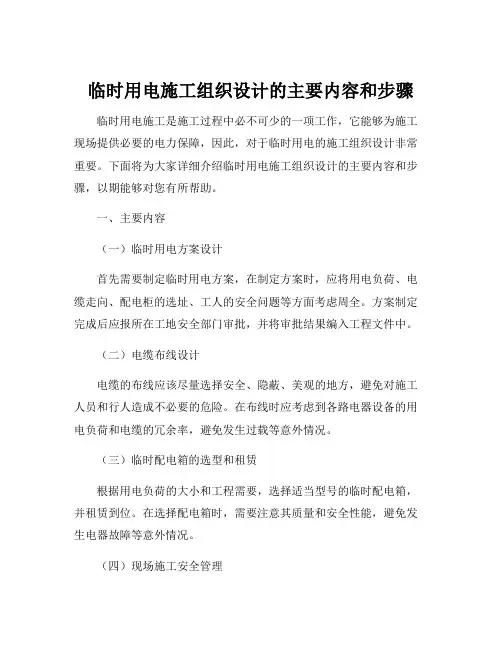

临时用电施工组织设计的主要内容和步骤
临时用电施工组织设计的主要内容和步骤临时用电施工是施工过程中必不可少的一项工作，它能够为施工现场提供必要的电力保障，因此，对于临时用电的施工组织设计非常重要。
下面将为大家详细介绍临时用电施工组织设计的主要内容和步骤，以期能够对您有所帮助。
一、主要内容（一）临时用电方案设计首先需要制定临时用电方案，在制定方案时，应将用电负荷、电缆走向、配电柜的选址、工人的安全问题等方面考虑周全。
方案制定完成后应报所在工地安全部门审批，并将审批结果编入工程文件中。
（二）电缆布线设计电缆的布线应该尽量选择安全、隐蔽、美观的地方，避免对施工人员和行人造成不必要的危险。
在布线时应考虑到各路电器设备的用电负荷和电缆的冗余率，避免发生过载等意外情况。
（三）临时配电箱的选型和租赁根据用电负荷的大小和工程需要，选择适当型号的临时配电箱，并租赁到位。
在选择配电箱时，需要注意其质量和安全性能，避免发生电器故障等意外情况。
（四）现场施工安全管理在临时用电施工中，电器设备的操作和使用需要相应的专业知识和技能，同时还需要进行安全评估和安全监控。
在现场施工中，应该配备安全管理人员，明确安全管理职责，保障施工人员和行人的安全。
二、各步骤1、确定施工现场临时用电方案，涉及用电负荷、电缆走向、配电柜选址等方面。
2、电缆布线设计，选择合适的布线方案和电线口径，并确保电缆的安全隐蔽。
3、选型和租赁合适的临时配电箱，确保其品质和安全性能。
4、明确现场施工安全管理职责和安全管理措施，并配备专业安管人员。
通过以上步骤，可以顺利地进行临时用电施工组织设计，确保施工现场的电力安全，保障施工效率。
同时，还能避免电器故障等不安全因素对工程的影响。
因此，有良好的临时用电施工组织设计是施工过程中必不可少的一项工作。
临时用电施工组织设计临时用电计算实例
临时用电施工组织设计临时用电计算实例临时用电施工是指在施工现场临时搭建用电设备以满足施工、调试、检测等用电需求。
临时用电施工组织设计是为了保证施工现场用电的安全和可靠性，并合理利用电力资源，降低用电成本。
下面是一个临时用电施工组织设计的实例。
施工项目名称：大型建筑项目施工项目地址：市区街道1.临时用电需求分析施工项目需要提供电力支持进行施工、调试和检测等作业。
临时用电需求如下：1.1施工现场供电：为施工机械设备、灯具、电动工具等提供电力支持。
1.2临时办公区供电：为施工管理人员的办公室、电脑、打印机等提供电力支持。
1.3临时宿舍供电：为施工人员的宿舍楼、生活设施等提供电力支持。
2.临时用电方案设计2.1施工现场供电方案：2.1.1施工现场供电主线路布置：根据施工现场的区域划分和用电设备的分布情况，将主线路布置在地下，避免与施工机械设备干扰。
主线路采用优质铜芯电缆，按照国家规定的电缆敷设标准进行敷设，并留有充足的安全距离。
2.1.2施工现场供电配电箱设置：在施工现场的合适位置设置供电配电箱，配电箱应符合国家电器安全标准，并配备漏电保护器、过载保护器等电气安全装置。
供电配电箱应设置有防水、防尘措施，并固定在防震物体上。
2.1.3施工现场供电设备布置：根据施工现场的具体需求，合理布置供电设备。
施工机械设备和灯具等应尽量远离易燃易爆物品，避免安全事故发生。
电动工具需使用有防护装置的设备，并做好接地保护。
2.2临时办公区供电方案：2.2.1临时办公区配电箱设置：在临时办公区内设置供电配电箱，配电箱应定期检查和维护，保证电气安全。
配电箱应设置有漏电保护器、过载保护器等电气安全装置。
2.2.2临时办公区电气设备布置：根据临时办公区的具体需求，合理布置电气设备。
办公室内的电脑、打印机等应使用合格的电器，并保持通风良好，防止设备过热。
2.3临时宿舍供电方案：2.3.1临时宿舍配电箱设置：在临时宿舍楼内设置供电配电箱，配电箱应符合国家电器安全标准，并配备漏电保护器、过载保护器等电气安全装置。
施工临时用电施工组织设计方案
施工临时用电施工组织设计方案随着现代建筑行业的发展，建筑工地上的施工临时用电也越来越重要，因此需要提前考虑安全问题，设计合理的施工临时用电施工组织方案。
下面将从四个方面提出一些设计方案建议。
1.用电需求分析施工临时用电主要用于电动机、电器设备、照明设施，以及员工休息区、办公室、洗浴室等方面。
因此，需要进行用电需求的细致分析，包括工地面积、施工规模、施工周期等。
在此基础上，再结合施工现场的实际情况，确定总用电功率和需要的配电器材。
2.配电设施选择配电器材的选用对建筑工地上的施工临时用电安全至关重要。
建议选用成熟的国内外品牌，如ABB、施耐德、西门子、贝畅等。
此外，可以采用低压开关柜、低压断路器、空气开关、接触器等配电器材，以达到配电的安全可靠。
3.配电线路布置配电线路的布置应遵循以下原则：a.线路上不能出现交叉，线路应该走直、简洁，尽量减小线路长度；b.尽量把线路埋在地下，避免暴露在外面，避免人为破坏；c.铺设时要选择正规的建筑机电公司，施工人员配戴好防电击用具，确保安全。
4.应急预案在日常施工中，总会出现各种不可预测的情况。
建议在施工临时用电施工组织设计方案中，加入应急预案的制定。
可以在预案中明确应急救援的设备和措施，指定责任人，建立应急领导小组，并进行定期演练。
总之，在施工临时用电施工组织设计方案过程中，需要结合建筑工地的实际情况，综合考虑用电需求、配电器材的选择、配电线路布置以及应急预案，确保施工现场的用电安全可靠。
同时，还需要注意对施工现场进行实时监测，及时处理可疑情况，预防一旦发生事故，能够及时应对，减少不必要的损失。
施工临时用电施工组织设计方案
施工临时用电施工组织设计方案随着城市建设的不断发展，施工工地的临时用电需求也日益增加。
合理安排施工临时用电是确保施工进度和施工质量的关键一环。
本文将围绕施工临时用电的组织设计方案展开讨论。
第一部分：用电需求分析在制定施工临时用电的组织设计方案之前，首先需要进行用电需求分析。
这包括根据施工项目的规模、类型和特点，确定所需用电量的大小、用电负荷的分布以及临时用电设备的种类和数量等。
通过准确而全面的用电需求分析，可以在一定程度上保证施工临时用电的安全性和可靠性。
第二部分：设备选择和布置根据用电需求分析的结果，可以选择适合施工工地的临时用电设备。
这些设备包括变压器、电缆、配电箱等。
在选择设备的过程中，应考虑设备的功率、负载容量、耐久性以及安全性等因素。
施工临时用电设备的布置也很重要。
应根据施工现场的具体情况和实际需求，合理布置电缆线路和配电箱，确保用电设备的分布均匀，并且方便日常检修和维护。
第三部分：安全措施和管理施工临时用电的安全性是至关重要的。
需要制定相关的安全措施和管理制度，确保施工现场的用电安全。
首先，应明确施工现场的用电规定，包括明确规定各类电缆线路、配电箱和用电设备的布置要求，以及施工人员的用电操作规程等。
同时，还要制定相关的安全警示标识，提醒施工人员注意安全。
其次，要加强对施工现场用电设备的检测和维护工作。
定期对用电设备进行检测和维护，及时发现和解决潜在的安全隐患。
第四部分：能源节约和环保在施工临时用电的组织设计方案中，也应考虑能源节约和环保问题。
施工工地的临时用电通常需要大量的能源消耗，如果能够采取合理的节能措施，不仅可以减少能源消耗，还可以降低对环境的影响。
例如，可以通过合理设置照明设备、采用节能灯具等措施来减少能源浪费。
另外，对临时用电设备的使用也要进行管理，避免不必要的能源浪费。
第五部分：应急预案和演练施工临时用电的组织设计方案中，还应制定应急预案和演练。
建立健全的应急预案，是保障施工现场用电安全的重要手段。
临时用电施工组织设计方案
临时用电施工组织设计方案一、项目背景与目标由于施工过程中常常需要使用电力设备，为了保证施工进度和质量，需要提前进行临时用电的规划与组织。
本方案旨在确保施工期间的临时用电安全可靠，保证施工进度的顺利进行，达到项目预定目标。
二、组织设计原则1.安全第一：确保临时用电过程中的安全，防止电气事故的发生。
2.可靠稳定：确保临时用电设备的质量可靠，工作稳定，不影响施工进度。
3.节能环保：推广使用节能环保的电力设备，减少能源消耗，降低环境污染。
4.合理经济：根据施工需要，合理配置电力设备，确保经济效益的最大化。
三、组织架构与职责1.项目经理：负责全面计划、组织、协调和管理施工项目，对临时用电组织设计方案负责。
2.电气工程师：负责临时用电系统的设计、施工和调试。
3.安全员：负责临时用电施工过程中的安全管理和监督。
4.供电公司：负责提供临时用电所需的电力设备、材料和服务。
四、临时用电设备选型和布置1.安全用电设备：保证设备的安全性，如断路器、漏电保护器、过载保护器等。
2.发电机组：根据施工需求和用电负荷，选择适当容量的发电机组，确保电力供应的稳定性。
3.电缆线路：根据用电负荷和布置情况，选择适当规格的电缆，并注意布置时的防水、防火等安全问题。
4.电力箱：根据用电点的分布和负荷大小，选择合适的电力箱，并注意布置时的防水、防火等安全问题。
五、电力设备使用管理1.设备验收：在使用前进行设备验收和试运行，确保设备质量和性能符合要求。
2.日常巡检：每天对临时用电设备进行巡检，发现问题及时处理。
3.定期维护：定期对设备进行维护和保养，确保设备的正常工作。
4.废弃设备处理：施工结束后，对废弃的临时用电设备进行规范、环保的处理。
六、安全管理措施1.线路隔离：将电源线路与其他施工线路隔离，避免交叉干扰。
2.电气防护：合理设置电缆桥架、线槽、电缆保护管等，防止电缆受损。
3.火灾防护：加装火灾报警和自动灭火设备，保护临时用电设备和施工现场的安全。
工程临时用电施工组织设计方案
工程临时用电施工组织设计方案一、前言为保证工程施工的正常进行，必须提供合理可靠的临时用电系统。
本方案是为了满足电力需求，确保工程施工的顺利进行而制定的。
二、用电负载计算根据工程需求，通过计算临时用电设备的功率，确定所需的用电负载。
计算公式如下：用电负载(kW)=用电设备1功率(kW)+用电设备2功率(kW)+…+用电设备n功率(kW)三、用电设备选择根据工程需求，选用适合的临时用电设备。
在选择设备时，要考虑设备的功率、安全性、可靠性和经济性。
常用的临时用电设备有发电机组、配电箱、电缆等。
根据实际情况选择合适的设备。
四、临时用电设备的布置1.发电机组布置：发电机组应放置在通风良好、安全稳定的地方，避免与易燃物品接触。
发电机组与用电设备之间应有足够的距离，以免发生安全事故。
2.配电箱布置：配电箱应放置在离用电设备最近的位置，并远离易燃易爆物品。
配电箱应保持干燥、整洁，方便维修和管理。
3.电缆敷设：电缆敷设要按照规范要求进行，保持绝缘良好，避免接触尖锐物体和热源。
电缆敷设过程中应注意保护电缆的外皮，防止损坏。
五、临时用电系统的运行和维护1.运行管理：临时用电系统的运行应由专人负责，保证系统的正常运行。
每日开机前，要检查设备的工作状态和油水情况。
确保设备安全可靠地运行。
2.设备维护：定期对临时用电设备进行维护和检修，保持设备的良好状态。
发现设备故障时，要及时处理，确保设备能正常工作。
3.安全措施：临时用电设备应按照安全规范进行操作，避免发生事故。
使用过程中，要防止电路短路、漏电等问题的发生，确保用电安全。
六、应急预案根据可能出现的紧急情况，制定相应的应急预案。
例如，发电机组故障时，应立即切换备用发电机组；发生电缆故障时，应立即停止用电并对电缆进行修复。
七、总结本方案针对工程临时用电的需求，对用电负载计算、用电设备选择、临时用电设备的布置、系统的运行和维护、应急预案等进行了设计。
通过合理布置和安全措施，确保了工程施工的正常进行，提高了施工效率。
临时用电施工组织设计的主要内容
临时用电施工组织设计的主要内容
临时用电施工组织设计的主要内容包括以下几个方面：
1. 用电设备选型和布置：根据施工现场的需求和实际情况，选择适当的临时用电设备，并设计合理的布置方案，确保用电设备的安全、高效运行。
2. 用电线路设计：设计临时用电线路，包括电缆的布置、引入建筑物的方式、线路的接地等，确保电力传输的安全可靠。
3. 施工用电能力计算：根据施工现场的用电设备需求，计算所需的用电能力，确定临时用电设备的容量和数量，确保能满足施工现场的用电需求。
4. 施工用电安全措施：制定施工现场用电的安全管理规定，包括用电设备的操作和维护要求、防止漏电和触电的措施、紧急救援措施等，确保施工用电过程中的安全。
5. 用电设备维护计划：制定临时用电设备的定期维护计划，包括设备的检查、保养、维修等内容，确保设备的良好状态和正常运行。
6. 用电施工组织协调：将临时用电施工组织纳入整体施工组织中，与其他施工工序协调配合，确保用电施工的顺利进行。
以上是临时用电施工组织设计的主要内容，通过合理设计和有效管理，可以保障施工现场的用电安全和正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京农业生态工程试验基地“配套工程” 临时用电施工组织设计
建工集团总承包二部第九项目部 编制人：王 佳 2004年7月18日 目录 1. 编制依据 ........................................................................................ 1 2. 工程概况 ........................................................................................ 1 3. 现场勘察 ........................................................................................ 1 4. 暂电布置 ........................................................................................ 2 5. 负荷计算 ........................................................................................ 3 6. 各路干线的导线截面选择 ........................................................... 5 7. 防雷接地措施 .............................................................................. 10 8. 安全用电技术措施和电气防火措施 ......................................... 11 北京农业生态工程试验基地“配套工程”临时用电施工组织设计 第 1 页 共 14页
北京建工集团有限责任公司总承包二部第九项目经理部 1. 编制依据 序号 文 件 名 称 文 件 编 号 1 《施工现场临时用电安全技术规程》 JGJ46-88 2 《建筑工程施工现场供用电安全规范》 GB50194-93 3 《建筑电气通用图集》 92DQ1 4 《建筑施工手册》第四版 6 北京农业生态工程试验基地“配套工程”设计图纸 7 《北京农业生态工程试验基地“配套工程”施工组织设计》 8 甲方提供的现场电源资料 9 现场临时用电设备负荷和配置资料
2. 工程概况 序号 项目 内容 1 工程名称 北京农业生态工程试验基地“配套工程”
2 地理位置 北京顺义区后沙峪镇裕民大街2号
3 建筑面积 40273m2 4 建筑功能 公共建筑
5 建筑层数 -1/3/5 6 建筑高度 9m/12.3/19.4m/31.80m 7 绝对标高 ±0.00=30.100
3. 现场勘察 拟建场地位于国家计委顺义培训中心院内，建筑场地类别为Ⅲ类，场地现状地坪标高为27.46～29.71m之间，拟建场地现为绿化草坪及树木。 施工现场周围环境：东侧为一锅炉房，和一栋二层原有建筑；西侧、南侧为大堤道路；北侧为人工湖及原有建筑群。拟建建筑物距周边建筑和道路距离较大，除北侧人工湖距建筑物外皮较近（约5m），其余部分均有15m以上的距离。有利于施工和现场布置。 北京农业生态工程试验基地“配套工程”临时用电施工组织设计 第 2 页 共 14页 北京建工集团有限责任公司总承包二部第九项目经理部 现场布置情况：基础、主体结构期间采用3台MC180型塔吊（R=60m）、装修期间采用3部自立式提升架。详细位置见《临时用电平面布置图》。 现场设有钢筋加工厂、木工棚、二层办公楼、外施队厕所、砂浆搅拌站等设施。 ±0.00以下结构施工期间，需进行人工降水，采用方式为管井降水。 电源进线方式：甲方提供国家计委顺义培训中心院内两个已有变压器，一台500kVA,一台300kVA。两台变压器位于现场外东北侧计委培训中心客房区。据现场北侧围墙约150m。
4. 暂电布置
由于降水施工用电量较大分路供电：两台变压器各供一路用电，500kVA的供第1路和第3路；300kVA的供第2路。 变压器容量 线路 供电目标 配电形式
500kVA 第1路 供1号、2号塔吊、钢筋加工场、木工棚、部分施工机械设备以及南区照明用电 由变压器引出至A1箱进入现场，由A1箱引出至B11箱、B12
箱和B13箱，由B13箱引出至B14
箱
第3路 降水施工潜水泵用电 由变压器另引一条电缆至A3箱，由A3箱引出至各B级分箱，再B级分箱引至各开关箱
300kVA 第2路 供3号塔吊、水电加工、部分施工机械设备以及北区照明和办公区用电 由变压器引出至A2箱进入现场，由A2箱引出至B21箱和B22
箱，由B22箱引出至B23箱
线路敷设方式：本工程配电线路实行三相五线制,严格按照中华人民共和国城乡建设环境保护部标准JGJ46-88的要求，采用TN-S接零保护系统供电。各路导线均选用YC型通用橡套软电缆，各路主电缆采用埋地敷设方式。线路由变压器先引至A箱，再由A箱分两路引至B箱，由B箱引至C箱或各专用箱。所有设备均设3级漏电保护。各路主电缆采用埋地敷设。电动机、电焊机的暂载率按60%考虑。工程中所用机械设备超过10kW的采用降压启动方式。 注：本工程建筑高度小于20米，故不需考虑高压水泵的设置。 配电箱及电缆布置：详见《临时用电平面布置图》及《临时用电系统图》。 北京农业生态工程试验基地“配套工程”临时用电施工组织设计 第 3 页 共 14页 北京建工集团有限责任公司总承包二部第九项目经理部 5. 负荷计算 5.1. 主要机械设备表 高峰用电生产动力设备一览表
降水施工用电量一览表 现场照明用电量一览表
分项 名 称 型 号 数量 额定功率（kW）
第1路 第2路
数量 总功率 数量 总功率 垂直运输 塔式起重机 MC180 3 75 2 150 1 75
钢筋加工
交流电焊机 BX1-300A 4 25 2 50 2 50 直螺纹成型机 GHB40 8 4 8 32 0 钢筋切断机 QJ40-1 4 7 4 28 0 钢筋弯曲机 WJ40-1 4 2.8 4 11.2 0 钢筋调直机 GTQ-14 1 7.5 1 7.5 0 锯齿切割机 3 2.2 3 6.6 0
木工 电 锯 MJ236 2 5.5 2 11 0 压 刨 MB106 2 7.5 2 15 0 平 刨 MB503 2 2.2 2 4.4 0
混凝土 插入式振捣棒 H26-75 20 1.1 10 11 10 11 空压机 W-1.0/7 2 2 1 2 1 2 平板振捣器 ZW-14 3 3 2 6 1 2 回填 蛙式打夯机 JH-20KJ 6 10 3 30 3 30
水电加工
锯齿切割机 2 2.2 2 4.4 套丝机 TQ1-100 2 0.8 2 1.6 弯管机 DWG-4B 2 0.75 2 1.5 交流电焊机 BX1-300A 1 25 1 25 ∑P1 71 364.7 202.5
名 称 用电量（kW） 数量 总功率 归属线路 潜水泵 2.2 83 182.6 第3路
名 称 用电量（kW） 数量 总功率 归属线路 夜间照明（镝灯） 3.5 6 21 第1路 2 7 第2路 北京农业生态工程试验基地“配套工程”临时用电施工组织设计 第 4 页 共 14页 北京建工集团有限责任公司总承包二部第九项目经理部 生活办公用电量一览表
5.2. 负荷计算 P计=1.05×（K1∑P1+K2∑P2+K3∑P3） 式中 P计 —— 计算负荷（KW）； 1.05 —— 用电不均匀系数； P1 —— 全部施工用电动力设备额定容量之和； P2 —— 室内照明设备额定容量之和； P3 —— 室外照明设备容量； K1 —— 全部施工用电动力设备需要系数，设备总数在10台以内时K1 =0.75；设备总数在10～30台时K1=0.7；设备总数在30台以上时 K1=0.6；该工程设备较多（超过70台），故设备需要系数K1取0.5。 K2 ——室内照明设备系数，取0.8 K3——室外照明设备系数，取1.0 变压器容量验算 临时用电计算负荷求出后，变压器容量S可按下列公式计算： S变 =1.05P计/ COSΨ 式中 S变 —— 计算出的变压器所需容量 （kVA）； P计 —— 施工现场临时用电计算负荷（kW）； COSΨ —— 用电设备功率因数，一般建筑工地可取0.75。 5.2.1. 第1路(1号塔、2号塔)： ∑P1=364.7 kW； ∑P3=21 kW；K1=0.5；K3=1； P计 1 =1.05×（K1∑P1+K3∑P3） =1.05×（0.5×364.7 +1×21） =214kW 5.2.2. 第2路(3号塔)：
名 称 用电量（kW） 数量 总功率 归属线路 办公区用电 1/间 30 30 第2路
