上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算

上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算

电路计算宝山:22.在图10所示的电路中,电电压保持不变,电阻R的阻值为10欧。

闭合电键S,1两电流表的示数分别为0.9安和0.6安。

⑴求电电压U。

⑵求通过电阻R2的电流I2。

⑶现用电阻R0替换电阻R1、R2中的一个,替换前后,一个电流表示数变化了0.1安,另一个电流表示数不变。

求电阻R0的阻值。

答案:奉贤:22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。

闭合电键,移动滑片P到某位置时,电压表、电流表的示数分别为4.5伏和0.2安。

此时求:(1)滑动变阻器R2接入电路的阻值;(2)10秒内通过电阻R1的电荷量Q;(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个替换R2,要求:当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。

①应选择______规格的滑动变阻器;②满足上述要求时,滑动变阻器连入电路的阻值范围?答案:虹口:21. 在图9所示的电路中,电电压保持不变,电阻R1的阻值为10欧。

闭合电键S,两电流表的示数分别为0.8安和0.6安。

①求电电压U;②求电阻R2的阻值;③现用电阻R0替换电阻R1、R2中的一个,替换前后仅一个电流表的示数变化了0.4安。

求电阻R0的阻值.答案:金山:24.如图15所示的电路中,电电压为18伏且保持不变,滑动变阻器R2上标有“50Ω1A”字样,电阻R1的阻值为10欧。

闭合电键S,电流表的示数为0.5安。

求:(1)电阻R1两端的电压。

(2)此时电阻R2消耗的电功率。

(3)移动变阻器滑片,在保证各元件都能正常工作的情况下,使得两电压表的示数之差不超过10伏,求滑动变阻器R2连入电路的取值范围。

答案:静安:21.在图9所示的电路中,电电压为6伏,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“20欧 1安”字样。

闭合电键S 后,电路中的电流为0.3安。

① 求此时电阻R 1两端的电压U 1。

上海市各区2018届中考物理一模试卷按考点分类汇编故障电路20180808480

上海市各区2018届中考物理一模试卷按考点分类汇编故障电路20180808480

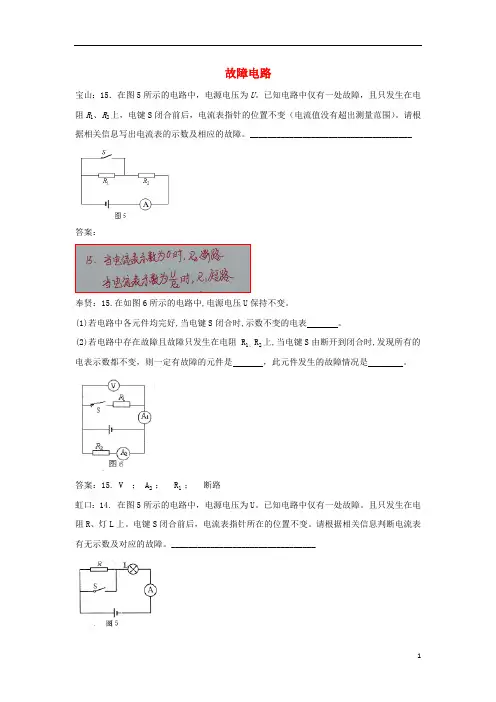

故障电路宝山:15.在图5所示的电路中,电源电压为U。

已知电路中仅有一处故障,且只发生在电阻R1、R2上,电键S闭合前后,电流表指针的位置不变(电流值没有超出测量范围)。

请根据相关信息写出电流表的示数及相应的故障。

_____________________________________答案:奉贤:15.在如图6所示的电路中,电源电压U保持不变。

(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案:15. V ; A2 ; R1 ;断路虹口:14. 在图5所示的电路中,电源电压为U。

已知电路中仅有一处故障。

且只发生在电阻R、灯L上。

电键S闭合前后,电流表指针所在的位置不变。

请根据相关信息判断电流表有无示数及对应的故障。

_________________________________答案:14. 若电流表有示数:R 断路,若电流表无示数:L 断路金山:16.在图9所示的电路中,电源电压保持不变。

当电键S 闭合后,小灯不亮,电压表V 有示数,已知小灯L 、电阻 R 中仅有一个出现了故障。

则:① 电路中的故障可能是 (17) ;② 为了进一步确定故障,采用以下三种方法进行判断:A. 将电流表串联到电路中,观察电流表的示数;B. 将原有电压表V 改接在小灯L 两端,观察电压表的示数;C .用完好的小灯L’替换电阻R ,观察电压表的示数。

请判断以上三个方案中可行的是 (18) (选填字母“A 、B 、C”)。

答案:16.(17)L 短路或R 断路;(18)A 、C 。

静安:14.在图3所示的电路中,电源电压为U 。

电路中,电阻R 或灯L 中的一处发生断路故障。

当电键S 闭合后,能判断故障所在的是电压表(选填“V 1”或“V 2”),请写________(16)出该电压表的示数及相对应的故障。

________(17)答案:14.(16)V 1 ;(17)电压表V 1的示数为U ,灯L 断路;电压表V 1的示数为零,电阻R 断路。

上海市各区2018届中考物理一模试卷按考点分类汇编表格实验题20180808463

上海市各区2018届中考物理一模试卷按考点分类汇编表格实验题20180808463

表格实验题宝山:26、某小组同学按图所示的电路图连接电路,做“探究串联电路的特点”实验、在实验过程中,他们用电流表测出通过A、B、C三处的电流(I总、I1和I2),用电压表测出各个电阻两端的电压和电源两端的总电压(U1、U2和U总),并通过用不同阻值的电阻和改变电源电压的高低,进行多次实验,正确记录测得的实验数据如表所示、(1)分析比较表格中每次实验的第2、3和4列数据及相关条件,得出的初步结论是:串联电路中,各处的电流都、(2)分析比较表格中每次实验的第5、6和7列数据及相关条件,得出的初步结论是:串联电路两端的总电压等于、(3)依据电阻公式R=U/I,且利用表中两列数据,可以计算出每次实验时电路的总电阻,请将计算结果填入表中最后一列中、(4)分析比较表格中每次实验的最后三列数据及相关条件,得出的初步结论是:串联电路的总电阻等于、(5)该小组同学进一步分析表中数据,又得出以下结论:①分析比较实验序号(1、2、3)或(4、5、6)中电压与电阻数据,得出有关电压变化规律时:串联电路中,若电源电压一定,某一电阻阻值不变,另一电阻变大时,、②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值,得出的定量结论是:串联电路中..嘉定:26.小林和小徐通过实验研究将物体浸入液体的过程中,容器对水平桌面压力的变化情况。

如图18所示,他们将重力分别为30牛、40牛的甲、乙两个柱形物体,先后挂在弹簧测力计下,并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中(液体不溢出)。

他们读出测力计示数F ,并测得容器对桌面的压力F 桌,并根据相关物理量计算出物体所受浮力F 浮,将数据记录在表一、表二中。

①小林分析比较实验序号 (14) 后得出结论:不同柱形物体浸入同一柱形容器液体中时,物体所受浮力相同,容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因(15) 。

上海市各区2018届中考物理一模试卷按考点分类汇编《伏安法测电阻》(附答案)精选

上海市各区2018届中考物理一模试卷按考点分类汇编《伏安法测电阻》(附答案)精选

伏安法测电阻集锦1.甲、乙两位同学做“用电流表、电压表测电阻”实验。

两位同学所用器材完全相同,电源电压为6伏,待测电阻的阻值约为10欧,滑动变阻器标有“20Ω 1.5A”。

(1)甲同学按照18(a)所示电路图正确连接电路,在闭合电键前,他应将滑动变阻器的滑片P 移到(选填“A”或“B”)端。

(2)甲同学闭合电键,将滑动变阻器的滑片P移到某一位置时,两电表示数如图18(b)所示,由此可知:电压表示数为伏,电流表示数为安。

5101220.43011500.2AV AV0300.6图18(b)(a)(3)甲同学继续移动滑片获取多组数据,其目的是。

(4)乙同学将测得的三组数据记录在下表中,甲同学发现乙同学的实验数据存在问题,请你判断甲同学说的是否正确(选填“是”或“否”),并简述你的理由:。

物理量电压电流电阻电阻平均值实验序号(伏)(安)(欧)(欧)1 2 313.540.10.340.42///2.为测量某个未知阻值的电阻,老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。

小红和小华分别设计了图12甲、乙所示的实验电路图。

①由设计的电路图可知,他们的实验原理是:________________________;②比较两个实验电路,你认为更为合理的是图______,理由是_____________________;③小华按照图12乙连接实物继续实验,并设计了如下实验数据记录表。

(a)闭合电键S后,移动滑动变阻器滑片P的过程中,电压表、电流表有示数,但示数变化范围很小,简述产生该现象的原因。

________________________________________(b)请在下表中补上实验数据表格的有关栏目。

3.小张同学做“用电流表、电压表测电阻”的实验,现有电源(电压保持不变)、待测电阻R x、电流表、电压表(只有0~3伏档完好)、滑动变阻器、电键及导线若干。

小张正确连接电路后严格按要求进行操作,当他闭合电键时发现两电表的示数如图14(a)、(b)所示。

上海市各区2018届中考物理一模试卷按考点分类汇编情景实验【含答案】

上海市各区2018届中考物理一模试卷按考点分类汇编情景实验【含答案】

情景实验宝山:16.某小组同学通过自学得知:在两种金属组成的回路中,如果使两个接触点的温度不同,便在回路中将会出现电流。

为了验证和探究其中规律,该小组利用铁丝和铜丝两种导线组成图6(a)所示的闭合回路,并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。

做了如图6(a)、(b)、(c)(d)所示的四次实验。

请仔细观察图中的装置、操作和现象,归纳得出初步结论。

⑴分析比较图6中(a)(b)两图中的装置、操作和现象,归纳得出初步结论:当相互连接的两种金属丝的材料不变时,接触点之间的温度差越小,电路中的电流______。

⑵分析比较图6中(a)(c)两图[或(b)(d)两图] ,发现当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同,且用酒精灯对金属导线中部进行加热时,闭合回路中的电流表示数______(选填“变大”、“不变”或“变小”)。

据此可得出初步结论:当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同时,电路中的电流大小与金属导体中部温度高低______。

答案:奉贤:16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验,如图7(a)(b)(c)所示。

(1)由图(a)和(b)和(c)可知:大气压是的,且很大。

(2)同学们,仔细分析了图a和图b和c产生了测定大气压值的想法,经过讨论他们认为利用的知识和二力平衡的知识等可以测出大气压的值,于是他们采用图7(d)实验装置在物理实验室测定大气压的值,不过却没有成功,你认为他们不成功的主要原因,可能是答案:虹口:15. 我们的地球被一层厚厚的大气层包围着,同海水以及一切其他物体一样,大气也受到地球的引力作用,所以这层大气是不会逃逸到宇宙中去的,如果把大气比作为海洋,我们就生活在这层海洋的底部。

地球上海拔高度越高,大气越稀薄。

①根据上述信息及液体与气体的相同点,小王同学提出了有关大气压强的猜想:大气向各个方向均有压强。

〖汇总3套试卷〗上海市虹口区2018年中考物理第三次阶段模拟试题

〖汇总3套试卷〗上海市虹口区2018年中考物理第三次阶段模拟试题

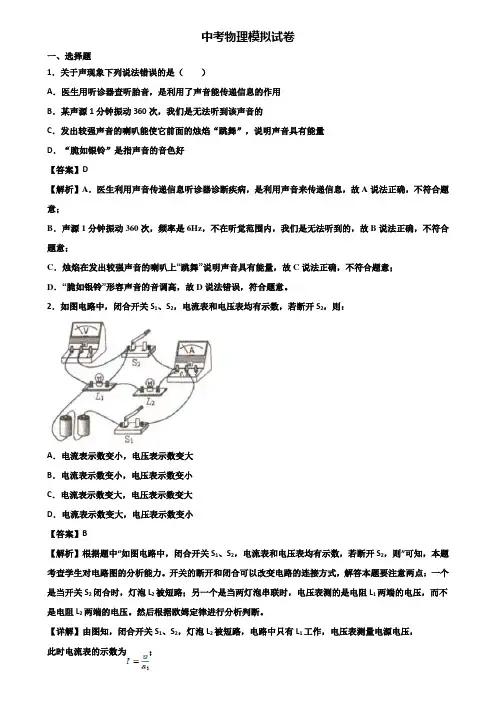

中考物理模拟试卷一、选择题1.关于声现象下列说法错误的是()A.医生用听诊器查听胎音,是利用了声音能传递信息的作用B.某声源1分钟振动360次,我们是无法听到该声音的C.发出较强声音的喇叭能使它前面的烛焰“跳舞”,说明声音具有能量D.“脆如银铃”是指声音的音色好【答案】D【解析】A.医生利用声音传递信息听诊器诊断疾病,是利用声音来传递信息,故A说法正确,不符合题意;B.声源1分钟振动360次,频率是6Hz,不在听觉范围内,我们是无法听到的,故B说法正确,不符合题意;C.烛焰在发出较强声音的喇叭上“跳舞”说明声音具有能量,故C说法正确,不符合题意;D.“脆如银铃”形容声音的音调高,故D说法错误,符合题意。

2.如图电路中,闭合开关S1、S2,电流表和电压表均有示数,若断开S2,则:A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小【答案】B【解析】根据题中“如图电路中,闭合开关S1、S2,电流表和电压表均有示数,若断开S2,则”可知,本题考查学生对电路图的分析能力。

开关的断开和闭合可以改变电路的连接方式,解答本题要注意两点:一个是当开关S2闭合时,灯泡L2被短路;另一个是当两灯泡串联时,电压表测的是电阻L1两端的电压,而不是电阻L2两端的电压。

然后根据欧姆定律进行分析判断。

【详解】由图知,闭合开关S1、S2,灯泡L2被短路,电路中只有L1工作,电压表测量电源电压,此时电流表的示数为;若断开S2,L1和L2串联,电压表测量L1两端的电压,其示数小于电源电压,所以电压表示数变小;此时电流表示数,因R1+R2>R1,所以,电流表示数变小。

故选项B正确,选项ACD错误。

3.下列与压强有关的事例的解释中正确的是A.书包的背带较宽,是为了增大压强B.用吸管喝饮料,利用了大气压强C.拦河大坝修成上窄下宽,利用了连通器原理D.起风时,常看见屋内的窗帘飘向窗外,这是因为窗外空气流速大,压强大【答案】B【解析】书包的背带较宽,是为了压力一定时,通过增大受力面积来减小压强,故A错误;当用吸管吸饮料时,首先是把吸管内的空气吸走,然后在外界大气压的作用下,饮料就被压进吸管里,所以,用吸管喝饮料是利用大气压强,故B正确;液体内部压强随着深度的增加而增大,所以水坝下部比上部建造的宽,是由于液体压强随着深度的增加而增大,故C错误;由于流体流速越大的位置压强越小,所以起风时,常看见屋内的窗帘飘向窗外,这是因为窗外空气流速大、压强小,故D错误,故选B。

上海市各区2018届中考物理一模试卷按考点分类汇编情景实验(有答案)

情景实验宝山:16.某小组同学通过自学得知:在两种金属组成的回路中,如果使两个接触点的温度不同,便在回路中将会出现电流。

为了验证和探究其中规律,该小组利用铁丝和铜丝两种导线组成图6(a)所示的闭合回路,并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。

做了如图6(a)、(b)、(c)(d)所示的四次实验。

请仔细观察图中的装置、操作和现象,归纳得出初步结论。

⑴分析比较图6中(a)(b)两图中的装置、操作和现象,归纳得出初步结论:当相互连接的两种金属丝的材料不变时,接触点之间的温度差越小,电路中的电流______。

⑵分析比较图6中(a)(c)两图[或(b)(d)两图] ,发现当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同,且用酒精灯对金属导线中部进行加热时,闭合回路中的电流表示数______(选填“变大”、“不变”或“变小”)。

据此可得出初步结论:当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同时,电路中的电流大小与金属导体中部温度高低______。

答案:奉贤:16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验,如图7(a)(b)(c)所示。

力平衡的知识等可以测出大气压的值,于是他们采用图7(d)实验装置在物理实验室测定大气压的值,不过却没答案:虹口:15. 我们的地球被一层厚厚的大气层包围着,同海水以及一切其他物体一样,大气也受到地球的引力作用,所以这层大气是不会逃逸到宇宙中去的,如果把大气比作为海洋,我们就生活在这层海洋的底部。

地球上海拔高度越高,大气越稀薄。

①根据上述信息及液体与气体的相同点,小王同学提出了有关大气压强的猜想:大气向各个方向均有压强。

他的依据是:大气受到地球引力作用,__________________。

②根据上述信息及所学液体压强的相关知识,公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________,理由是_______________________________________。

初中物理上海市虹口区中考模拟物理一模考试卷及答案.docx

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题评卷人得分(每空xx 分,共xx分)试题1:下列各物理量中,可鉴别物质的是()A.体积 B.密度 C.质量 D.重力试题2:在如图所示的实例中,利用连通器原理工作的是()A.喷水枪 B.注射器 C.船闸 D.离心式水泵试题3:书包背带做得较宽是为了()A.减小压强 B.增大压强 C.减小压力 D.增大压力试题4:在物理学习的过程中,经常会用到一些科学研究方法.下列事例中运用相同科学研究方法的是()(1)用水流比作电流(2)探究同一直线上二力的合成(3)探究液体内部压强规律(4)用总电阻替代两个串联的电阻.A.(1)与(3) B.(2)与(4) C.(2)与(3) D.(1)与(4)试题5:分别标有“220V 25W”、“110V 25W”、“36V 25W”字样的三个白炽灯,它们各自在额定电压下工作时()A.“220V 25W”最亮 B.“110V 25W”最亮C.“36V 25W”最亮 D.三个白炽灯一样亮试题6:甲、乙两根铜导线串联,已知甲两端的电压比乙小,关于甲、乙的横截面积S及长度l的判断,不可能成立的是()A.S甲>S乙,l甲>l乙 B.S甲<S乙,l甲>l乙C.S甲>S乙,l甲<l乙 D.S甲<S乙,l甲<l乙试题7:在图(a)、(b)所示的电路中,电源电压相等且保持不变.闭合电键S,发现电流表A1、A2的示数相同,断开图(a)中的电键S,发现电流表A1的示数是A2示数的0.8倍.下列关于电阻R1,R2和R3的大小关系正确的是()A.R1>R2>R3 B.R3>R1>R2 C.R2>R1>R3 D.R3>R2>R1试题8:如图所示,盛有液体甲的轻质圆柱形容器和均匀圆柱体乙放置在水平地面上,甲、乙对地面压强相等.现从容器中抽出部分甲并沿水平方向切去部分乙后,甲、乙剩余部分的体积相等.若甲、乙减少的质量分别为m甲、m乙,则()A.m甲一定等于m乙 B.m甲一定大于m乙C.m甲可能小于m乙 D.m甲一定小于m乙试题9:著名的实验向人们显示大气压强是很大的,意大利科学家首次测定了大气压强的数值为1.01×105帕,它的含义是每平方米的面积上受到的为1.01×105牛.试题10:如表为某电热水瓶的部分数据,由表可知:这个电热水瓶最多可装千克的水,它正常工作时的电压为伏.若它连续工作0.1小时,则耗电千瓦时.型号xx•xx额定容量(米3)3×10﹣3额定电压(伏)220额定功率(瓦)1000试题11:某种物质单位体积的质量称为该种物质的,它与物质的质量和体积大小均(选填“有关”或“无关”).如图所示,形状、体积相同的两种纪念币A、B若干,叠放在已调节平衡的天平托盘中,天平恰好处于水平状态,这两种纪念币密度之比ρA:ρB为.试题12:如图所示,边长为0.1米的正方体,浸入水中的深度为0.05米,该正方体底部受到水的压强为帕,受到水的压力为牛.若将该正方体全部浸没在水中,它下表面受到水的压力将(选填“变小”、“不变”或“变大”).试题13:一根粗细均匀的电阻丝接在电压为6伏的电源上,通过它的电流为0.2安,该电阻丝的阻值为欧.若将该电阻丝截去部分长度后再接到此电源上,则它的阻值将,通过它的电流将.(后两空均选填“变小”、“不变”或“变大”)试题14:在如图所示的电路中,电源电压不变,电阻R1、R2可能发生了断路故障.电键S闭合后,三个电表中只有一个电表有示数,则故障可能是;接着,将电键S断开,有一个电表的示数发生了变化,则故障一定是.试题15:在学习了密度计的知识后,小明同学自制了一支密度计,通过实验比较自制密度计与实验室用密度计的异同.他将两支密度计A、B分别放入甲、乙两种液体中,观察到密度计静止后的现象如图(a)、(b)、(c)和(d)所示.(两支密度计的重力相同)①观察比较图(a)、(b)可以判断:液体密度大(选填“甲”或“乙”).②观察比较图(c)、(d)可知,自制密度计判断出液体甲、乙密度的大小关系(选填“能”或“不能”),且对比密度计A、B可知,它们的刻度线都是的(选填“均匀”或“不均匀”),其中自制密度计B的刻度线间距较小,其原因是.试题16:在如图中,物体所受重力为8牛,物体静止放在水平桌面上.请用力的图示法画出物体对水平桌面的压力.试题17:在如图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上.补上后要求:闭合电键S,向左端移动滑动变阻器的滑片P,小灯变亮.试题18:在图中,将电源、电流表、电压表三个元件符号填进电路的空缺处,要求电键S闭合后:①电流方向如图所示;②向右移动滑动变阻器的滑片P,电流表示数变小,电压表示数变大.试题19:体积为3×10﹣4米3的金属块浸没在水中.求:(1)该金属块排开水的体积V排.(2)该金属块所受到的浮力F浮.试题20:某导体两端的电压为6伏,10秒内通过该导体横截面的电荷量为6库.求:①通过该导体的电流I.②这段时间内电流所做的功W.试题21:如图所示,高为0.55米、底面积为1×10﹣2米2的轻质薄壁柱形容器中盛有0.4米深的水,静止放在水平地面上.①求容器内水的质量m水.②求容器对水平地面的压强p.③现有物体A、B和C(其体积及在水中静止后的状态如表所示),请选择其中一个物体放入容器中,使水对容器底部压强的变化量最大.写出选择的物体并求出此时水面上升的高度△h.物体体积(米3)在水中静止后的状态A 5×10﹣4漂浮在水面B 5×10﹣4浸没在水中C 1.2×10﹣3浸没在水中试题22:在图(a)所示的电路中,电源电压保持不变.现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变阻器可供选择,有一个表盘如图(b)所示的电流表可接入电路.①若电源电压为6伏,电阻R1的阻值为10欧,求通过电阻R1的电流I1和电阻R1消耗的电功率P1.②若电源电压和电阻R1的阻值未知,先后两次选择一个变阻器替换R2,并将电流表串联在电路中,闭合电键S,移动变阻器的滑片P,两次电流表示数的变化范围分别为 0.24~0.6安和1~2.4安.求电源电压U和电阻R1的阻值.试题23:实验室中,常用托盘天平来测物体的,实验时,物体应放入盘.电学实验中,电流表应在电路中,电压表应在电路中.(后两空均选填“串联”或“并联”)试题24:图(a)、(b)和(c)所示为“验证阿基米德原理”实验中的场景,请填写空格处的内容.①由图(a)、(c)弹簧测力计示数可知:物体受到的浮力为牛.②由图(c)量筒内水面位置可知:物体和水的总体积为厘米3.③由图(b)、(c)可知:物体排开水的体积为厘米3.④在误差范围内,经运算、比较可得:物体受到的浮力与相等.试题25:小王做“用电流表、电压表测电阻”实验,现有电源(电源电压为1.5伏的整数倍)、待测电阻、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好.他连接电路后,按照正确的实验步骤操作,刚闭合电键时电流表示数为0.2安,电压表示数为4伏;他移动变阻器的滑片,观察到电流表示数变大而电压表示数变小.经过思考后他重新连接电路,闭合电键,移动变阻器滑片到某个位置时,发现电流表示数为0.26安,电压表的示数如图所示;他继续移动变阻器滑片,发现电流表示数最大为0.58安.请将下表填写完整.(计算电阻时,精确到0.1欧)物理量实验序号电压U x(伏)电流I x(安)电阻R x(欧)电阻R x平均值(欧)1 0.20 23 0.58试题26:将物体放入盛有水的柱形容器后,容器对桌面压强的增加量△p固、水对容器底部压强的增加量△p液与哪些因素有关呢?某小组同学依据p=猜想:△p固、△p液与力的变化量有关.于是他们将若干不同物体放入盛有水的足够高的薄壁柱形容器中进行实验,并分别测出了△p固、△p液,实验数据记录在表一、表二中.表一实验序号G物(牛)F浮(牛)△p固(帕)1 14 5 3502 16 5 4003 18 5 4504 14 6 3505 16 6 400表二实验序号G物(牛)F浮(牛)△p液(帕)6 14 5 1257 16 5 1258 14 6 1509 16 6 15010 18 6 150①分析比较表一中1、4或2、5的数据可得出:△p固与F浮(选填“有关”或“无关”);分析比较表一中的数据还可得出结论:.②分析比较表二中实验序号的数据可得出:△p液与G物(选填“有关”或“无关”);分析比较表二中的数据还可得出结论:.试题1答案:B.试题2答案:C.试题3答案:A.试题4答案:B.试题5答案:D.试题6答案:B.试题7答案:C.试题8答案:D.试题9答案:马德堡半球;托里拆利;大气压力.试题10答案:3;220;0.1.试题11答案:密度;无关;3:2.试题12答案:490;4.9;变大.试题13答案:30;变小;变大.试题14答案:R1断路或R1、R2均断路;R1、R2均断路.试题15答案:①甲;②能;不均匀;自制密度计标刻度处的横截面积较大.试题16答案:试题17答案:.试题18答案:试题19答案:解:(1)∵金属块浸没在水中∴金属块排开水的体积:v排=v物=3×10﹣4m3;(2)金属块受到水的浮力:F浮=ρ水gv排=1.0×103kg/m3×9.8N/kg×3×10﹣4m3=2.94N.答:(1)该金属块排开水的体积为3×10﹣4m3;(2)该金属块所受到的浮力为2.94N.试题20答案:解:①通过该导体的电流:I===0.6A;②电流所做的功:W=UIt=UQ=6V×6C=36J.答:①通过该导体的电流为0.6A;②电流通过该导体所做的功为36J.试题21答案:解:①根据ρ=、V=Sh可得,容器内水的质量:m水=ρ水V水=ρ水Sh=1.0×103kg/m3×1×10﹣2m2×0.4m=4kg;②轻质薄壁柱形容器,即不计容器重力,则容器对水平地面的压力:F=G水=m水g=4kg×9.8N/kg=39.2N,容器对水平地面的压强:p===3920Pa;③由表可知,C物质的密度最大,且小于容器内水的体积,在水中静止后完全浸没在水中,所以,将C物体放入容器中水面上升的最高,根据p=ρgh可知,水对容器底部压强的变化量最大.水面上升的高度:△h===0.12m.答:①求容器内水的质量m水为4kg;②求容器对水平地面的压强p为3920Pa;③将C物体放入容器中,此时水面上升的高度△h为0.12m.试题22答案:解:①通过电阻R1的电流I1===0.6A;则P1=U1 I1=6V×0.6A=3.6W;②由图可知:电阻R1、R2并联,由于电流表示数是变化的,则电流表可能串联的干路或串联在变阻器所在的支路上.则变化范围为1~2.4A的电流表是串联在干路上,根据并联电路干路电流等于各支路电路之和可得:I1=I max﹣I2max=2.4A﹣2A=0.4A,I2min=I min﹣I1=1A﹣0.4A=0.6A,若变阻器取“20Ω 2Α”,根据欧姆定律可得:电源电压U=U2=I2×R2=0.6A×20Ω=12V,若变阻器取“50Ω 2Α”,电源电压U=U=U2=I2×R2=0.6A×50Ω=30V,变化范围为0.24A~0.6A的电流表串联在变阻器支路上:若变阻器取“50Ω 2Α”,电源电压U=0.24A×50Ω=12V,若变阻器取“20Ω 2Α”,电源电压U=0.24A×20Ω=4.8V;所以,两次电流表示数的变化范围分别为 0.24~0.6安和1~2.4安的电源电压U=12V;根据欧姆定律得:R1===30Ω.答:①通过电阻R1的电流I1=0.6A,电阻R1消耗的电功率P1=3.6W.②电源电压U=12V,电阻R1的阻值为30Ω.试题23答案:质量;左;串联;并联.试题24答案:①0.5;②90;③50;④物体排开水的重力.试题25答案:解:由R=知,伏安法测电阻的实验中测出被测电阻两端电压和通过它的电流,实验电路图如图所示:设电源由n节干电池组成,所以电源电压U=1.5n.由串联电路的分压原理知,通过R x的电流应随两端电压增加而增大,第一次实验时发现移动变阻器的滑片,观察到电流表示数变大而电压表示数变小,由此可知实验中电压表所测的是变阻器两端电压.由第一次实验数据,根据串联电路特点和欧姆定律有:=0.2A…①;第二次实验,重新连接电路,闭合电键,移动变阻器滑片到某个位置时,发现电流表示数为0.26A,由图知,电压表使用0﹣3V量程,分度值0.1V,所以示数为2.8V,则有:R x==≈10.8Ω;第三次实验,电流表示数最大0.58A,说明此时滑动变阻器连入阻值为0,则有: =0.58A…②①÷②得: =,解得:n≈4,代入①式可得第一次测得R x的阻值和它两端电压:R x=10.0Ω,U1=1.5V×4﹣4V=2V 代入②式可得第三次测得R x的阻值和它两端电压:R x=10.3Ω,U3=U=1.5V×4=6.0V 所以电阻R x平均值:R x=≈10.4Ω.由以上计算结果填写表格如下:物理量实验序号电压U x(伏)电流I x(安)电阻R x(欧)电阻R x平均值(欧)1 2.0 10.0 10.42 2.8 0.26 10.83 6.0 10.3试题26答案:解:①由表一中1、4或2、5的数据可知,放入物体的重力相同,但受到水的浮力不同,容器对桌面压强的增加量△p固不变,说明△p固与F浮无关;由表一中1、2、3的数据可知,放入物体的重力变大,但受到水的浮力相同,可得出容器对桌面压强的增加量与物体重力的比值===25,所以容器对桌面压强的增加量与放入物体重力成正比;②由表二中6、7或8、9、10的数据可知,放入物体的重力不相同,但受到水的浮力相同,水对容器底部压强的增加量△p液不变,说明△p液与G物无关;由表二中6、7或8、9、10的数据可知,当物体受到的浮力相同时,水对容器底部压强的增加量相同;当物体受到的浮力增大时,水对容器底部压强的增加量增大.故答案为:①无关;容器对桌面压强的增加量与放入物体重力成正比;②无关;当物体受到的浮力相同时,水对容器底部压强的增加量相同;当物体受到的浮力增大时,水对容器底部压强的增加量增大.。

【精品】上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算

电路计算宝山:22.在图10所示的电路中,电电压保持不变,电阻R1的阻值为10欧。

闭合电键S,两电流表的示数分别为0.9安和0.6安。

⑴求电电压U。

⑵求通过电阻R2的电流I2。

⑶现用电阻R0替换电阻R1、R2中的一个,替换前后,一个电流表示数变化了0.1安,另一个电流表示数不变。

求电阻R0的阻值。

答案:奉贤:22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。

闭合电键,移动滑片P到某位置时,电压表、电流表的示数分别为4.5伏和0.2安。

此时求:(1)滑动变阻器R2接入电路的阻值;(2)10秒内通过电阻R1的电荷量Q;(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个替换R2,要求:当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。

①应选择______规格的滑动变阻器;②满足上述要求时,滑动变阻器连入电路的阻值范围?答案:虹口:21. 在图9所示的电路中,电电压保持不变,电阻R1的阻值为10欧。

闭合电键S,两电流表的示数分别为0.8安和0.6安。

①求电电压U;②求电阻R2的阻值;③现用电阻R0替换电阻R1、R2中的一个,替换前后仅一个电流表的示数变化了0.4安。

求电阻R0的阻值.答案:金山:24.如图15所示的电路中,电电压为18伏且保持不变,滑动变阻器R2上标有“50Ω 1A”字样,电阻R1的阻值为10欧。

闭合电键S,电流表的示数为0.5安。

求:(1)电阻R1两端的电压。

(2)此时电阻R2消耗的电功率。

(3)移动变阻器滑片,在保证各元件都能正常工作的情况下,使得两电压表的示数之差不超过10伏,求滑动变阻器R2连入电路的取值范围。

静安:21.在图9所示的电路中,电电压为6伏,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“20欧 1安”字样。

闭合电键S 后,电路中的电流为0.3安。

① 求此时电阻R 1两端的电压U 1。

上海市各区2018届中考物理一模试卷按考点分类汇编 情景实验(含答案)

情景实验宝山:16.某小组同学通过自学得知:在两种金属组成的回路中,如果使两个接触点的温度不同,便在回路中将会出现电流。

为了验证和探究其中规律,该小组利用铁丝和铜丝两种导线组成图6(a)所示的闭合回路,并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。

做了如图6(a)、(b)、(c)(d)所示的四次实验。

请仔细观察图中的装置、操作和现象,归纳得出初步结论。

⑴分析比较图6中(a)(b)两图中的装置、操作和现象,归纳得出初步结论:当相互连接的两种金属丝的材料不变时,接触点之间的温度差越小,电路中的电流______。

⑵分析比较图6中(a)(c)两图[或(b)(d)两图] ,发现当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同,且用酒精灯对金属导线中部进行加热时,闭合回路中的电流表示数______(选填“变大”、“不变”或“变小”)。

据此可得出初步结论:当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同时,电路中的电流大小与金属导体中部温度高低______。

答案:奉贤:16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验,如图7(a)(b)(c)所示。

力平衡的知识等可以测出大气压的值,于是他们采用图7(d)实验装置在物理实验室测定大气压的值,不过却没有答案:虹口:15. 我们的地球被一层厚厚的大气层包围着,同海水以及一切其他物体一样,大气也受到地球的引力作用,所以这层大气是不会逃逸到宇宙中去的,如果把大气比作为海洋,我们就生活在这层海洋的底部。

地球上海拔高度越高,大气越稀薄。

①根据上述信息及液体与气体的相同点,小王同学提出了有关大气压强的猜想:大气向各个方向均有压强。

他的依据是:大气受到地球引力作用,__________________。

②根据上述信息及所学液体压强的相关知识,公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________,理由是_______________________________________。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2018年上海市虹口区中考物理一模试卷一、选择题(满分16分)下列各题均只有一个正确选项,请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上,更改答案时,用橡皮擦去,重新填涂1.菜刀的刀刃磨得锋利是为了()A.减小压强 B.增大压强 C.减小压力 D.增大压力2.家用空调器的额定功率约为()A.10瓦B.100瓦C.300瓦D.1500瓦3.下列器材中,利用大气压原理工作的是()A.真空吸盘 B.密度计C.液位计D.茶壶4.当温度一定时,关于两根铜导线电阻的大小,下列判断中正确的是()A.细的电阻大B.长的电阻大C.粗细相同,长的电阻大 D.长度相同,粗的电阻大5.同一物体分别漂浮在甲、乙两种液体上(ρ甲>ρ乙),若受到的浮力分别为F甲、F乙,则()A.F甲一定大于F乙B.F甲一定等于F乙C.F甲一定小于F乙D.F甲可能大于F乙6.关于电功、电功率,下列说法中正确的是()A.电流做功越多,电功率越大B.电流做功越快,电功越大C.用电器消耗电能越多,电功率越大D.用电器消耗电能越多,电功越大7.在图(a)、(b)所示的电路中,电源电压相等且保持不变.闭合电键S1、S2,电流表A1、A2的示数相同;断开电键S1、S2,两电流表示数仍相同.下列关于电阻R1、R2和R3的大小关系正确的是()A .R 1>R 2>R 3B .R 3>R 1>R 2C .R 3>R 2>R 1D .R 2>R 1>R 38.甲、乙两个实心正方体物块放在相同的海绵上,海绵的凹陷程度如图所示.若将它们沿水平方向切去相同厚度,剩余部分仍放在相同的海绵上,则下列图中正确的是( )A .B .C .D .二、填空题(满分23分)9.上海的家庭电路中,电冰箱两端的电压为 伏,它与电视机是 连接的(选填“串联”或“并联”),若它的额定功率为250瓦,正常工作4小时,耗电 千瓦时. 10.水的密度为 千克/米3,当水结成冰时,质量将 (选填“变小”、“不变”或“变大”).将冰放入如图所示的容器中,待冰熔化成水静止后,容器中液面处于同一 .11.某导体两端的电压为3伏时,通过该导体的电流为0.3安,10秒内通过该导体横截面的电荷量为 库,导体的电阻为 欧.若该导体两端的电压改变为6伏时,其电阻为 欧.12.将一个铁球的一半浸入水中时,排开水的重力为0.8牛,此时铁球受到浮力的大小为 牛;将它全部浸没时,受到浮力的大小为 牛,当它浸没在水中的深度增大时,受到浮力的大小将(选填“变小”、“不变”或“变大”).13.质量相同的甲、乙两个圆柱体,它们的高度相同,甲的底面积是乙的底面积的3倍,则它们的密度之比为,竖直放置时对水平桌面的压强之比为;若将它们浸没在水中,受到浮力较大的是(选填“甲”或“乙”).14.在图所示的电路中,电源电压保持不变.闭合电键S,小灯不发光.已知电阻R、灯L 中仅有一个出现了故障,其它元件均完好.①三个电表中一定有示数的电表是表.②若两个电表有示数,则故障可能是.(请将所有的情况写完整)15.为了探究电流通过电阻时产生的热量与哪些因素有关,某小组同学分别将阻值不同的电阻丝放入完全相同的两个杯子中,然后在两个相同的U形管中装入水后,将U形管接入杯中后密封(密封的空气质量相同且此时U形管内水面相平).若通电一段时间后,电阻丝产生的热量使密闭空气膨胀,U形管中水面高度将发生变化,此变化反映了密闭空气温度的变化.实验时他们将两电阻串联接到电源两端,然后又将两电阻分别接到相同电源两端,通电相同的时间后实验现象如图(a)、(b)所示①分析比较图(a)甲、乙两U形管中水面高度的变化情况,可归纳得出的结论是:当通过电阻的电流、通电时间相同时,电阻的阻值大,.②分析比较图(b)甲、乙两U形管中水面高度的变化情况,可归纳得出的结论是:.三、作图题(共3小题,满分7分)16.在图中,重为8牛的物体静止在水平地面上,请用力的图示法画出物体对地面的压力.17.在图中的○里填上适当的电表符号,使之成为正确的电路图.18.在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上.补上后要求:闭合电键S,向右端移动滑动变阻器的滑片P,电压表示数变小.四、计算题(满分26分)19.质量为4.4千克,体积为2×10﹣3米3的物块,求它的密度ρ.20.某导体两端的电压为12伏,10秒内通过它的电荷量为5库.求:①通过该导体的电流I.②电流所做的功W.21.如图(a)所示,轻质薄壁圆柱形容器甲置于水平地面,容器高0.2米,内盛0.15米深的水,水对容器底部压力为29.4牛.①求水对容器底部的压强p水.②求容器的底面积S容.③现有底面积为0.5S容、高为h、密度为5×103千克/米3圆柱体乙,如图(b)所示,将乙竖直放入容器甲中,若要使水对容器底部的压强p 水′最大,求h 的最小值.22.在图所示的电路中,电源电压保持不变①若电阻R 1的阻值为15欧,电流表示数为0.2安,求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P1.②若电阻R 1的阻值未知,向右移动滑动变阻器R 2的滑片P ,每次移动时均使变阻器R 2接入电路的阻值增加10欧,电流表A 的示数分别如表所示,求电源电压U 和R 2为(R 0+20欧)时电流表A 的示数.五、实验题(满分18分)23.在“用电流表测电流”的实验中,必须使电流从电流表的 接线柱流入( 选填“+”或“﹣”),所测电流不得超过它的 .如图所示的情景,是为了验证 原理,由图可知物体受到浮力的大小为 牛.24.在“测定物质的密度”的实验中,用托盘天平测量物体的时,物体应放入盘(选填“左”或“右”).对比“探究物质质量与体积的关系”和“测定物质的密度”两个实验,需要测量的物理量,多次实验的意义.(均选填“相同”或“不同”)25.小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量△p与哪些因素有关,他们的猜想不同.液①小赵猜想:△p液与放入圆柱体的质量m物、体积V物有关,于是他将不同的圆柱体分别浸没在某种液体中,测得相应的△p液,并将数据记录在表一中.表一分析比较实验数据,可得:△p液与m物,△p液与V物.(均选填“有关”或“无关”)②小王对小赵的猜想提出质疑:△p液一定与圆柱体的体积有关吗?为了进行验证,他选用不同物体,将物体部分浸入液体中,测得物体浸入液体的体积V浸以及V物、△p液,并记录在表二中.表二分析比较实验序号,可知小王的质疑是的(选填“正确”或“错误”);分析比较实验序号7与9与10,可得:将一物体浸入同种液体中,.26.小华和小明做“用电流表、电压表测电阻”实验,现有电源(电压为2伏的整数倍且保持不变)、一个待测电阻R x、电流表、电压表、滑动变阻器两个(甲:“20Ω2A”,乙:“50Ω2A”)、电键以及导线若干.小华首先选择一个变阻器进行实验,他正确连接电路,使变阻器接入电路中的电阻最大,闭合电键时电表示数如表一中实验序号1所示.小明用另一个变阻器实验,正确连接电路且使变阻器接入电路中的电阻最大,闭合电键时电表示数如表二中实验序号1所示①若小华选择的变阻器为,他实验所用电源的电压为.②实验中他们分别移动变阻器的滑片P到某一位置时,观察到电流表示数均如图所示.他们继续移动滑片P,发现当电压表示数最大时,电流表指针在图的位置上恰好都偏转了8格.请将他们的实验数据填写在表一、表二的实验序号2中.③小华和小明都只测量了两组数据,不符合实验要求,两位同学讨论后找到了解决问题的办法.请简要说明他们的解决办法,并通过计算求出R x的阻值(计算电阻时精确到0.1欧).2018年上海市虹口区中考物理一模试卷参考答案与试题解析一、选择题(满分16分)下列各题均只有一个正确选项,请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上,更改答案时,用橡皮擦去,重新填涂1.菜刀的刀刃磨得锋利是为了()A.减小压强 B.增大压强 C.减小压力 D.增大压力【考点】增大压强的方法及其应用.【分析】(1)增大压强的方法:在受力面积一定时,增大压力;在压力一定时,减小受力面积.(2)减小压强的方法:在受力面积一定时,减小压力;在压力一定时,增大受力面积.【解答】解:菜刀的刀刃磨得锋利,是在压力一定时,减小受力面积来增大压强,故B正确,ACD错误.故B.2.家用空调器的额定功率约为()A.10瓦B.100瓦C.300瓦D.1500瓦【考点】电功率.【分析】根据我们对生活中常用用电器额定功率的了解去选择.【解答】解:在我们日常生活中,空调器的额定功率一般为1500W以上,结合选项可知D 正确.故选D.3.下列器材中,利用大气压原理工作的是()A.真空吸盘 B.密度计C.液位计D.茶壶【考点】大气压的综合应用.【分析】分别从真空吸盘、液位计、茶壶和密度计的工作原理分析,判断是否利用大气压工作.【解答】解:A、首先用力将吸盘紧压在玻璃板上,将吸盘中的空气排出,松手后,由于吸盘内的空气减少,内部气压小于外界大气压,外界大气压将吸盘紧压在玻璃板上.利用了大气压原理,故A符合题意;B、密度计是利用浮力的知识制作而成的,故B不符合题意;C、液位计,它是利用连通器的知识制作的,故C不符合题意.D、茶壶是利用连通器原理,故D不符合题意.故选A.4.当温度一定时,关于两根铜导线电阻的大小,下列判断中正确的是()A.细的电阻大B.长的电阻大C.粗细相同,长的电阻大 D.长度相同,粗的电阻大【考点】影响电阻大小的因素.【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定.所以在比较两根导线电阻大小关系时,一定要在其他三个因素都相同的情况下,通过比较其中的某一个因素,才能比较出两根电阻的大小关系,否则是很难比较出来的.【解答】解:A、只有在长度相同时,细铜线的电阻才会比粗铜线的电阻大,故A错误;B、只有在横截面积相同时,长的铜导线电阻才会比短的铜导线的电阻大,故B错误;C、两根铜导线,粗细相同时,导线越长,其电阻越大,故C正确;D、两根铜导线,长度相同时,导线越粗,其电阻越小,故D错误.故选C.5.同一物体分别漂浮在甲、乙两种液体上(ρ甲>ρ乙),若受到的浮力分别为F甲、F乙,则()A.F甲一定大于F乙B.F甲一定等于F乙C.F甲一定小于F乙D.F甲可能大于F乙【考点】物体的浮沉条件及其应用.【分析】同一物体的重力不变,物体漂浮时受到的浮力和自身的重力相等,据此进行解答.【解答】解:因同一物体的重力不变,且均漂浮在甲、乙两种液体上,所以,物体在甲、乙两种液体上受到的浮力相等,即F甲一定等于F乙.故选B.6.关于电功、电功率,下列说法中正确的是()A.电流做功越多,电功率越大B.电流做功越快,电功越大C.用电器消耗电能越多,电功率越大D.用电器消耗电能越多,电功越大【考点】电功;电功率.【分析】电功是用电器中电流所做的功,消耗多少电能就做多少功;电功率是表示电流做功快慢的物理量,定义是1秒内电流做功的多少.【解答】解:A、电功率是表示电流做功快慢的物理量,其大小与做功多少和做功时间都有关系;故A错误;B、电流做功越快,电功率越大,在不确定做功时间的情况下,做功快的用电器,电流做功不一定多;故B错误;C、用电器消耗电能越多,则电流做功越多,在做功时间不确定的情况下,电功率不一定大;故C错误;D、用电器消耗电能越多,则电流做功越多,也就是说电功越大;故D正确.故选D.7.在图(a)、(b)所示的电路中,电源电压相等且保持不变.闭合电键S1、S2,电流表A1、A2的示数相同;断开电键S1、S2,两电流表示数仍相同.下列关于电阻R1、R2和R3的大小关系正确的是()A.R1>R2>R3B.R3>R1>R2C.R3>R2>R1D.R2>R1>R3【考点】欧姆定律的应用.【分析】(1)闭合电键S1、S2后,由(a)电路图可知,电路为R1的简单电路,电流表A1测电路中的电流;由(b)电路图可知,R2与R3并联,电流表A2测干路电流;电流表A1、A2的示数相同,且电源电压相等且保持不变,根据欧姆定律可知它们的电阻关系,根据并联电路的电阻特点可知R3与R1、R2之间的关系;(2)断开电键S1、S2后,由(a)电路图可知,R1与R2串联,电流表A1测电路中的电流;由(b)电路图可知,电路为R3的简单电路,电流表A2测干路电流;再根据欧姆定律可知它们的电阻关系,根据电阻的串联可知三电阻的关系,然后得出答案.【解答】解:(1)闭合电键S1、S2后,由(a)电路图可知,电路为R1的简单电路,电流表A1测电路中的电流,由(b)电路图可知,R2与R3并联,电流表A2测干路电流,因电流表A1、A2的示数相同,且电源电压相等且保持不变,由I=的变形式R=可知,图(a)中的总电阻等于图(b)中的总电阻,因并联电路中电阻越并越小、小于任何一个分电阻,所以,R2>R1,R3>R1,故ABD错误;(2)断开电键S1、S2后,由(a)电路图可知,R1与R2串联,电流表A1测电路中的电流,由(b)电路图可知,电路为R3的简单电路,电流表A2测干路电流,因两电流表示数仍相同,所以,I=的变形式R=可知,图(a)中的总电阻等于图(b)中的总电阻,因串联电路中总电阻等于各分电阻之和,所以,R3=R1+R2,即R3>R2,综上可知,R3>R2>R1,故C正确.故选C.8.甲、乙两个实心正方体物块放在相同的海绵上,海绵的凹陷程度如图所示.若将它们沿水平方向切去相同厚度,剩余部分仍放在相同的海绵上,则下列图中正确的是()A.B.C.D.【考点】压强.【分析】正方体沿水平方向切去一部分后,正方体重力减小,对海绵压力减小,受力面积不变,由此可知剩余部分对海绵压力的变化、压强的变化.根据海绵的凹陷程度分析判断.【解答】解:海绵的凹陷程度反应了正方体对海绵压强的大小,若将它们沿水平方向切去相同厚度,剩余部分仍放在相同的海绵上,压力变小,受力面积不变,由p=可知,甲、乙对海绵的压强都减小,所以海绵的凹陷程度应减小.A、由图知,甲使海绵凹陷的更深,故A错误;B、由图知,甲和乙使海绵的凹陷都变小,故B正确;C、由图知,甲使海绵凹陷程度变小,乙使海绵的凹陷程度不变,故C错误;D、由图知,甲使海绵凹陷程度变小,乙使海绵的凹陷程度增大,故D错误.故选B.二、填空题(满分23分)9.上海的家庭电路中,电冰箱两端的电压为220 伏,它与电视机是并连接的(选填“串联”或“并联”),若它的额定功率为250瓦,正常工作4小时,耗电 1 千瓦时.【考点】家庭电路的连接;家庭电路工作电压、零线火线的辨别方法;电功的计算.【分析】知道家庭电路的电压是220V.家庭电路中各用电器是并联的.已知其额定功率和正常工作4小时,根据P=可求得消耗电能.【解答】解:我国家庭电路中的电压是220V,所以电视机正常工作的电压为220V.它与家中其它用电器是并联的.已知P=250W=0.25kW,t=4h,P=可得,耗电W=Pt=0.25kW×4h=1kW•h,故答案为:220;并;1.10.水的密度为1×103千克/米3,当水结成冰时,质量将不变(选填“变小”、“不变”或“变大”).将冰放入如图所示的容器中,待冰熔化成水静止后,容器中液面处于同一水平面.【考点】密度公式的应用;连通器原理.【分析】(1)单位体积的某种物质的质量叫这种物质的密度,水的密度要牢记;要知道一杯水全部结成冰,质量的变化,必须对质量物理量有清醒的认识;(2)根据连通器的定义和特点可以解答此题.【解答】解:水的密度是水的密度是1×103kg/m3,它表示的意思是每立方米水的质量是1000千克;质量是物体的一种属性,由物体所含物质的多少决定,不随物体的位置、状态、形状的变化而变化,所以水结冰后质量不变;上端开口,底部连通的容器叫连通器.如果连通器中只有一种液体,在液体不流动时,各容器中液面高度总是相同的.将冰放入如图所示的容器中,待冰熔化成水静止后,容器中液面处于同一水平面.故答案为:1×103;不变;水平面.11.某导体两端的电压为3伏时,通过该导体的电流为0.3安,10秒内通过该导体横截面的电荷量为 3 库,导体的电阻为10 欧.若该导体两端的电压改变为6伏时,其电阻为10 欧.【考点】欧姆定律的应用;电量及其计算.【分析】根据公式Q=It可计算通过导体的电荷量;利用欧姆定律的变形公式可求出导体的电阻;再根据电阻不变,可判断导体两端电压改变时电阻的大小.【解答】解:通过该导体的电流为0.3安,10秒内通过该导体横截面的电荷量为:Q=It=0.3A×10s=3C;由欧姆定律I=得导体的电阻:R===10Ω;因为电阻是导体本身的一种属性,其大小与电压和电流无关,所以若该导体两端的电压改变为6伏时,其电阻仍为10Ω.故答案为:3;10;10.12.将一个铁球的一半浸入水中时,排开水的重力为0.8牛,此时铁球受到浮力的大小为0.8 牛;将它全部浸没时,受到浮力的大小为 1.6 牛,当它浸没在水中的深度增大时,受到浮力的大小将不变(选填“变小”、“不变”或“变大”).【考点】阿基米德原理.【分析】(1)知道铁球的一半浸入水中时排开水的重力,根据阿基米德原理求出此时铁球受到水的浮力;(2)将铁球全部浸没在水中,排开水的体积变为原来的2倍,利用阿基米德原理求出完全浸没时受到的水的浮力;(3)当它在水中下沉时,排开水的体积不变,利用阿基米德原理判断受到水的浮力大小变化.【解答】解:当铁球的一半浸入水中时,由阿基米德原理可知受到的浮力:F浮=G排=0.8N;当铁球全部浸没在水中时,V排′=2V排,则受到的浮力:F浮′=ρ水gV排′=ρ水g2V排=2F浮=2×0.8N=1.6N;当它浸没在水中的深度增大时,排开水的体积不变,铁球受到水的浮力不变.故答案为:0.8;1.6;不变.13.质量相同的甲、乙两个圆柱体,它们的高度相同,甲的底面积是乙的底面积的3倍,则它们的密度之比为3:1 ,竖直放置时对水平桌面的压强之比为1:3 ;若将它们浸没在水中,受到浮力较大的是甲(选填“甲”或“乙”).【考点】密度公式的应用;压强的大小及其计算;阿基米德原理.【分析】已知质量相同,高度相同,甲的底面积是乙的底面积的3倍,可得体积之比,由密度公式可得密度之比;质量相同说明重力相同,也就是对桌面压力相同,对桌面的压强之比就看接触面积之比;它们浸没在水中,受到浮力由阿基米德原理分析可得.【解答】解:已知m甲=m乙,h甲=h乙,S甲=3S乙,由圆柱体的体积公式,V=Sh可得,V甲=S甲h甲,V乙=S乙h乙,由ρ=可得, =====3:1;竖直放置时对水平桌面的压强之比,======1:3;若将它们浸没在水中受到浮力,由阿基米德原理,已知浸没在水中排开液体的密度相同,甲、乙两个圆柱体,它们的高度相同,甲的底面积是乙的底面积的3倍,即甲的体积大于乙的体积,由F浮=ρ液gV排可知,受到浮力较大的是甲.故答案为:3:1;1:3;甲.14.在图所示的电路中,电源电压保持不变.闭合电键S,小灯不发光.已知电阻R、灯L 中仅有一个出现了故障,其它元件均完好.①三个电表中一定有示数的电表是V 表.②若两个电表有示数,则故障可能是L短路.(请将所有的情况写完整)【考点】电流表、电压表在判断电路故障中的应用.【分析】首先分析电路的连接方式.灯L和电阻R串联,电压表V1测L两端的电压,V测总电压,电流表测电路中的电流.然后根据现象进行分析.【解答】解:①由图可知:灯L和电阻R串联,电压表V1测L两端的电压,电流表测电路中的电流,V测总电压,故开关闭合后,电压表V的示数等于电源电压;②电压表V始终有示数,若电流表有示数,电压表V1无示数,则故障是L短路;若电流表无示数,电路为断路,故电压表V1也无示数,不合题意.故答案为:①V;②L短路.15.为了探究电流通过电阻时产生的热量与哪些因素有关,某小组同学分别将阻值不同的电阻丝放入完全相同的两个杯子中,然后在两个相同的U形管中装入水后,将U形管接入杯中后密封(密封的空气质量相同且此时U形管内水面相平).若通电一段时间后,电阻丝产生的热量使密闭空气膨胀,U形管中水面高度将发生变化,此变化反映了密闭空气温度的变化.实验时他们将两电阻串联接到电源两端,然后又将两电阻分别接到相同电源两端,通电相同的时间后实验现象如图(a)、(b)所示①分析比较图(a)甲、乙两U形管中水面高度的变化情况,可归纳得出的结论是:当通过电阻的电流、通电时间相同时,电阻的阻值大,产生的热量越多.②分析比较图(b)甲、乙两U形管中水面高度的变化情况,可归纳得出的结论是:当电压、通电时间相同时,电阻的阻值越小,产生的热量越多.【考点】焦耳定律.【分析】(1)观察甲、乙两U形管中水面高度的变化情况,判定出热量的多少,然后得出结论;(2)判定电路的连接情况,根据因素的不同和水面高度的变化得出结论.【解答】解:(1)由图可知:甲乙是串联在电路;甲中水面的高度差小于乙中的水面的高度差,说明乙中的电阻产生的热量多,乙的电阻大于甲的电阻,故结论为:当通过电阻的电流、通电时间相同时,电阻的阻值大,产生的热量越多;(2)由图可知,两电阻并联,电压相等,甲中水面的高度差大于乙中的水面的高度差,说明甲中的电阻产生的热量多,甲的电阻小于乙的电阻,通过甲的电流大于通过乙的电流,故结论为:当电压、通电时间相同时,电阻的阻值越小,产生的热量越多.故答案为:(1)产生的热量越多;(2)当电压、通电时间相同时,电阻的阻值越小,产生的热量越多.三、作图题(共3小题,满分7分)16.在图中,重为8牛的物体静止在水平地面上,请用力的图示法画出物体对地面的压力.【考点】压力及重力与压力的区别.【分析】画力的图示要先分析力的大小,方向和作用点,再确定标度,按照力的图示要求画出这个力.【解答】解:物体放在水平地面上,压力的大小与物体的重力大小相等,F=G=8N,方向垂直于地面向下,作用点在地面,设定标度为4N,压力的图示如图:17.在图中的○里填上适当的电表符号,使之成为正确的电路图.【考点】电路图及元件符号.【分析】电流表在电路中相当于导线,而电压表相当于开路,据此选择合适的仪表.【解答】解:读图可知,右侧圈与电源并联,所以一定是电压表;下面的圈串联在电路中,所以一定是电流表.如图所示:18.在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上.补上后要求:闭合电键S,向右端移动滑动变阻器的滑片P,电压表示数变小.【考点】实物的电路连接.【分析】电压表与被测电路并联,由图电压表一端已经与灯泡一端相连,所以电压表可测灯泡两端电压,可将此电路连成灯泡与滑动变阻器串联,根据串联电路的分压原理确定滑片的接线柱情况.【解答】解:由图将滑动变阻器与灯泡串联,电压表与灯泡并联,根据串联电路的分压原理可知,滑片右移电压表示数变小,应使滑动变阻器连入阻值变大,故应将其左下接线柱接入电路,如图所示:.四、计算题(满分26分)19.质量为4.4千克,体积为2×10﹣3米3的物块,求它的密度ρ.。
