新型光子带隙宽带双极化微带天线设计
第３６卷第２期
２０１３年４月 电子器件
Ｃｈｉｎｅｓｅ Ｊｏｕｒｎａｌ ｏｆ Ｅｌｅｃｔｒｏｎ Ｄｅｖｉｃｅｓ Ｖｏ１．３６ Ｎｏ．２
Ａｐｒ．２０１３
Ａ Ｎｏｖｅｌ ＰＢＧ Ｗｉｄｅｂａｎｄ Ｄｕａｌ－Ｐｏｌａｒｉｚｅｄ Ｍｉｃｒｏｓｔｒｉｐ Ａｎｔｅｎｎａ Ｄｅｓｉｇｎ
ＹＵＡＮ Ｈｏｎｇｗｅｉ ，ＷＡＮＧ Ｃｈｕｎｔｉｎｇ，ＤＵ Ｂｉａｏ
（Ｔｈｅ ５４ｔｈ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｈｉｎａ Ｅｌｅｃｔｒｏｎｉｃ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ Ｇｒｏｕｐ Ｉｎｃ，Ｓｈｉｊｉａｚｈｕａｎｇ ０５００００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｗｉｄｅｂａｎｄ ｄｕａ１．ｐｏｌａｒｉｚｅｄ ｍｉｃｒｏｓｔｒｉｐ ａｎｔｅｎｎａ ｂａｓｅｄ ｏｎ ＰＢＧ ｈｉｇｈ ｒｅｓｉｓｔａｎｃｅ ｓｕｒｆａｃｅ ｓｔｒｕｃｔｕｒｅ ｈａｓ ｂｅｅｎ
ｄｅｓｉｇｎｅｄ．Ｔｈｅ ＰＢＧ ｓｔｒｕｃｔｕｒｅ ｉｓ ａｐｐｌｉｅｄ ｔｏ ａ ｇａｐ－ｃｏｕｐｌｉｎｇ ｍｉｃｒｏｓｔｒｉｐ ａｎｔｅｎｎａ ｔｏ ｒｅａｌｉｚｅ ａ ｂａｎｄｗｉｄｔｈ ｏｆ ２２％ｆｏｒ ｔｈｅ
Ｃ－ｂａｎｄ．Ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ＰＢＧ ｈｉｇｈ ｒｅｓｉｓｔａｎｃｅ ｓｕｒｆａｃｅ ｓｔｒｕｃｔｕｒｅ ｐｌａｙｓ ａｎ ｉｍｐｏｒｔａｎｔ ｒｏｌｅ ｉｎ
ｒｅｄｕｃｉｎｇ ｔｈｅ ｐｒｏｆｉｌｅ ａｎｄ ｉｍｐｒｏｖｉｎｇ ｔｈｅ ｉｍｐｅｄａｎｃｅ ｂａｎｄｗｉｄｔｈ ａｎｄ ｇａｉｎ ｏｆ ｔｈｅ ａｎｔｅｎｎａ ａｓ ｗｅｌｌ ａｓ ｉｍｐｒｏｖｉｎｇ ｔｈｅ
ｐｏｌａｒｉｚａｔｉｏｎ ｉｓｏｌａｔｉｏｎ ａｎｄ ＣＲＯＳＳ ｐｏｌａｒｉｚａｔｉｏｎ ｅｆｆｅｃｔｉｖｅｌｙ ｃｏｍｐａｒｅｄ ｗｉｔｈ ｔｈｅ ｍｅｔａｌ ｇｒｏｕｎｄ．Ｔｈｅ ｐｏｌａｒｉｚａｔｉｏｎ ｉｓｏｌａｔｉｏｎ
ａｎｄ ｃｒｏｓｓ ｐｏｌａｒｉｚａｔｉｏｎ ｃａｎ ｂｅ ｉｍｐｒｏｖｅｄ ｂｙ ８ ｄＢ ａｎｄ ４ ｄＢ ｒｅｓｐｅｃｔｉｖｅｌｙ ｉｎ ｔｈｅ ｂａｎｄｗｉｄｔｈ ｒａｎｇｅ．
Ｋｅｙ ｗｏｒｄｓ：ｍｉｃｒｏｓｔｒｉｐ ａｎｔｅｎｎａ；ＰＢＧ；ｗｉｄｅｂａｎｄ ｄｕａｌ—ｐｏｌａｒｉｚｅｄ；ｃｒｏｓｓ ｐｏｌａｒｉｚａｔｉｏｎ；ｐｏｌａｒｉｚａｔｉｏｎ ｉｓｏｌａｔｉｏｎ
ＥＥＡＣＣ：５２６０ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５—９４９０．２０１３．０２．００５
新型光子带隙宽带双极化微带天线设计
袁宏伟 ，汪春霆，杜 彪
（中国电子科技集团第５４研究所，石家庄０５００００）
摘 要：设计了一种基于光子带隙（ＰＢＧ）高阻表面的宽带双极化微带天线。将ＰＢＧ高阻表面地板应用到设计的缝隙耦合微
带天线上，实现了Ｃ波段阻抗带宽为２２％（ＶＳＷＲ＜２）的宽带双极化天线单元。仿真结果表明，与加金属地板的情况相比较，
设计得到的ＰＢＧ高阻表面在减缩剖面的同时，改善了天线的阻抗带宽、增益、端１：３隔离度和交叉极化，其中端口隔离度最大可
以提高约８ ｄＢ、轴向交叉极化可以提高约４ ｄＢ。
关键词：微带天线；光子带隙；宽带双极化；极化隔离度；交叉极化
中图分类号：ＴＮ８２２ 文献标识码：Ａ 文章编号：１００５—９４９０（２０１３）０２—０１５８—０５
频谱资源日益紧张的现代卫星通信领域迫切需
要天线具有双极化功能，因为双极化可使它的通信
容量增加一倍。微带天线以重量轻、低剖面、易于制
造，且易与飞行器表面共形的优点而被越来越广泛
地应用¨ Ｊ，利用它实现双极化天线一直是人们热
衷的课题。但微带天线又因其频带窄，效率低，增益
低的缺点在应用上受到种种限制［６ ３。目前对双极
化微带天线的设计主要围绕宽带、多频段、小型化、
提高极化端口隔离度和降低交叉极化电平这几个
方面。
使用缝隙耦合馈电的方法可以拓展微带天线带
宽 ］，但会引起很大的背向辐射。Ｆ．Ｒｏｓｔａｎ＿９ 等
将两个矩形缝隙排成Ｌ形，这种结构单元的两极化
端口隔离度为２０ ｄＢ，交叉极化为一１５ ｄＢ～１８ ｄＢ。
Ｃ．Ｈ．Ｔｓａｏ［１０］等将两个矩形缝隙相互垂直交叉形成
收稿日期：２０１２—０９—１６ 修改日期：２０１２－１０－０６ 十字型，其隔离度为２２ ｄＢ左右，交叉极化电平可达
－２５ ｄＢ以下。Ｆ．Ｆ．Ｄｕｂｒｏｖｋａ¨ 等将两个矩形缝隙
排成Ｔ形，减少两个缝隙的耦合，两极化端口隔离
度为４０ ｄＢ左右，交叉极化电平可达一２２ ｄＢ。以上
几种方式为了降低后瓣电平并提高天线的增益，均
在离开缝地板四分之一波长处加一块金属反射板，
这样会相应地增大了天线的结构。加上地板后，其
上感应出表面电流，传播表面波并参与辐射，同时，
由于地板有限大，表面波会产生很强的多路辐射效
应，在一定程度上降低了极化纯度，恶化了极化隔离
度和交叉极化。
本文在Ｆ．Ｆ．Ｄｕｂｒｏｖｋａ研究的基础上，从同时改
善带宽、增益、降低剖面并提高天线的极化纯度出
发，提出一种新型基于光子带隙（ＰＢＧ） 副高阻表
面的宽带双极化微带天线。
第２期 袁宏伟，汪春霆等：新型光子带隙宽带双极化微带天线设计 １６１
厚度的情况下加普通地板的双极化微带天线单元的
Ｅ面和Ｈ面主极化和交叉极化的增益方向图如图８
（ａ）和８（ｂ）所示。由图可见，水平极化条件下，加
普通地板的双极化微带天线单元主极化在前向最大 辐射方向上的增益为８．４３ ｄＢ，最大辐射方向上的
交叉极化为一２１．３ ｄＢ；加ＰＢＧ高阻地板的主极化在
前向最大辐射方向上的增益为８．５６ ｄＢ，且最大辐
射方向上的交叉极化为一２５．２ ｄＢ。
ｖ２
＼，／０一 ２１ｄ＼、 二二 ／ｌ５ｏ
（ａ）Ｅ面 （ｂ）Ｈ面
图７ 垂直极化加ＰＢＧ高阻表面地板与加普通地板的Ｅ面与Ｈ面主极化与交叉极化
０ …＿－Ｐ丑Ｇ地板交叉极化
２１０＼、 二 化
２１０＼＼ 二 ｌ８０ ｌ８０ （ａ）Ｅ面 （ｂ）Ｈ面
图８水平极化加ＰＢＧ高阻表面地板Ｅ面与Ｈ面的主极化与交叉极化
可以看出，ＰＢＧ的引入使交叉极化降低３．９ ｄＢ，
且ＰＢＧ结构地板较普通的地板可以提高前向增益，
可提高０．１３ ｄＢ。
３ 结束语
本文提出了一种基于ＰＢＧ高阻表面新型光子
带隙宽带双极化微带天线，实现Ｃ波段以５．２ ＧＨｚ
为中心频点２２％的阻抗带宽（Ｓ１１＜一１０ ｄＢ）。相比
于Ｆ．Ｆ．Ｄｕｂｒｏｖｋａ设计的缝隙耦合微带天线，地板由
距离馈电线四分之一波长降为十分之一波长，两极
化端口隔离度降低了８ ｄＢ左右，交叉极化电平降低
了３ ｄＢ左右。与相同厚度不加ＰＢＧ地板的情况相比
较，该结构实现了双极化微带天线带宽和增益的提
高，且在带宽范围内，双极化微带天线的极化隔离度、
交叉极化得到了明显的改善，文章从理论上分析了该
天线性能改进的具体原因。仿真结果表明这种新型
基于ＰＢＧ结构的宽带双极化微带天线的有效性。 参考文献： 阳Ｇ地板交叉极化 阳Ｇ地板主极化 普通地板交叉极化 普通地板主极化
９０
Ｏ
［１］钟顺时．微带天线理论与应用［Ｍ］．西安：西安电子科技大学
出版社． ［２］Ｐｅｒｌｎａｎａ Ｃ Ｇ，Ｍｕｎｉｒ Ａ．Ｐｒｉｎｔｅｄ Ｍｕｈｉｂａｎｄ Ａｎｔｅｎｎａ ｆｏｒ Ｍｏｂｉｌｅ ａｎｄ Ｗｉｒｅｌｅｓｓ Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ【Ｊ］．Ｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎ Ｓｙｓｔｅｍｓ，
Ｓｅｒｖｉｃｅｓ，ａｎｄ Ａｐｐｌｉｃａｔｉｏｎｓ（ＴＳＳＡ），２０１ １ ６ｔｈ Ｉｎｔｅｒｎａｔｉｏｎａｌ
Ｃｏｎｆｅｒｅｎｃｅ，２０１ １，２３６－２４０． ［３］Ｒａｍｉｒｅｚ Ｒ Ｒ，Ｄｅ Ｆｌａｖｉｉｓ Ｆ，Ａｌｅｘｏｐｏｕｌｅｓ Ｎ Ｇ．Ｓｉ ｅ．Ｆｅｅｄ Ｃｉｒｃｕｌａｒｌｙ Ｐｏｌａｒｉｚｅｄ Ｍｉｃｒｏｓｔｒｉｐ Ｒｉｎｇ Ａｎｔｅｎｎａ ａｎｄ Ａｒｒａｙｓ［Ｊ］．Ａｎｔｅｎｎａｓ ａｎｄ Ｐｒｏｐａｇａｔｉｏｎ，ＩＥＥＥ Ｔｒａｎｓａｃｔｉｏｎｓ，２０００，４８（７）：１０４０－１０４７． ［４］Ｆａｎ Ｊｉｎ，Ｚｈａｎ Ｄｅｚｈｉ，Ｊｉｎ Ｃｈｅｎｇｊｉｎ，ｅｔ ａ１．Ｗｉｄｅｂａｎｄ Ｍｉｃｒｏｓｔｒｉｐ
Ｂａｎｄｐａｓｓ Ｆｉｌｔｅｒ Ｂａｓｅｄ ｏｎ Ｑｕａｄｒｕｐｌｅ Ｍｏｄｅ Ｒｉｎｇ Ｒｅｓｏｎａｔｏｒ［Ｊ］．Ｍｉ・
ｃｒｏｗａｖｅ ａｎｄ Ｗｉｒｅｌｅｓｓ Ｃｏｍｐｏｎｅｎｔｓ Ｌｅｔｔｅｒｓ，ＩＥＥＥ，２０１２，２２（７）： ３４８—３５０．
［５］ Ｂａｓｋａｒ Ｄ，Ｋｕｍａｒ Ｃ Ｒ Ａ，Ｓｕｂｒａｍｏｎｉａｍ Ｐ．Ａ Ｌｉｎｅａｒｌｙ Ｐｏｌａｒｉｚｅｄ Ｍｉｃｒｏｓｔｒｉｐ Ｐａｔｃｈ Ａｎｔｅｎｎａ Ａｒｒａｙ Ｕｓｉｎｇ Ｍｉｃｒｏｓｔｒｉｐ Ｌｉｎｅ Ｆｅｅｄ［ｃ］／／
Ｃｏｍｐｕｔｉｎｇ，Ｃｏｍｍｕｎｉｃａｔｉｏｎ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎｓ（ＩＣＣＣＡ），２０１２ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｃｏｎｆｅｒｅｎｃｅ，２０１２．１—４． Ｏ Ｏ ０ Ｏ Ｏ Ｏ Ｏ ０ ０ Ｏ Ｏ Ｏ ●
Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ ０ ● Ｏ Ｏ Ｏ ０ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ ● ●
电 子 器件 第３６卷
ｍａｒ Ｇ．Ｄｕａｌ Ｐｏｌａｒｉｚｅｄ Ｃｉｒｃｕｌａｒ Ｍｉｃｒｏｓｔｒｉｐ Ｓｐａｃｅ一
￣ｔｒｒａｙ Ｄｅｓｉｇｎ ｗｉｔｈ Ｈｉｇｈ Ｉｓｏｌａｔｉｏｎ ａｎｄ Ｂｒｏａｄ ／Ｄｅｖｉｃｅｓ．Ｃｉｒｃｕｉｔｓ ａｎｄ Ｓｙｓｔｅｍｓ（ＩＣＤＣＳ），２０１２ Ｉｎ－
￣ｒｅｎｃｅ，２０１２，５４０—５４４．
１ｄｉ Ｍ．Ｄａｎｉｅｌ Ｊ Ｐ．Ｔｒａｎｓｍｉｓｓｉｏｎ Ｌｉｎｅ Ａｎａｌｙ￣ｓ ｏｆ Ｃｏｕｐｌｅｄ Ｍｉｃｒｏｓｔｆｉｐ Ａｎｔｅｎｎａ［Ｊ］．ＩＥＥＥ Ｌｅｅｔｒｏｎ
５）：１４０６—１４０８． Ｇ，Ｒａｙ Ｋ Ｐ，ｅｔ ａ１．Ｉｍｐｒｏｖｅｄ Ｃｏｕｐｌｉｎｇ ｆｏｒ Ａｐｅｒｔｕｒｅ
￣ｔｆｉｐ Ａｎ￣ｎｎａｓ［Ｊ］．ＩＥＥＥ Ｔｒａｎｓ ｏｎ Ａｎｔｅｎｎａ
４４（８）：１１９６—１１９８． ，ｅｃｋ Ｗ．Ｄｕａｌ Ｐｏｌａｒｉｚｅｄ Ｍｉｃｒｏｓｔｆｉｐ Ｐａｗｈ Ａｒｒａｙｓ ｆｏｒ ｒａｔｉｏｎ ｏｆ Ｓｐａｃｅｂｏｍｅ Ｓｙｎｔｈｅｔｉｃ Ａｐｅｒｔｕｒｅ Ｒａｄａ￣
ｏｎａｌ Ｇｅｏｓｃｉｅｎｃｅ ａｎｄ Ｒｅｍｏｔｅ Ｓｅｎｓｉｎｇ Ｓｙｍｐ．，
：２２７７－２２７９． １ｇ Ｙ Ｍ，Ｋｉｌｂｕｒｇ Ｆ，ｅｔ ａ１．Ａｐｅｒｔｕｒｅ—Ｃｏｕｐｌｅｄ Ｐａｔｃｈ
Ｙｉｄｅ．Ｂａｎｄｗｉｄｔｈ ａｎｄ Ｄｕａ１．．Ｐｏｌａｒｉｚａｔｉｏｎ Ｃａｐａｂｉｌｉｔｉｅｓ
袁宏伟（１９８２一），男，汉族，重庆忠县
人，博士，中国电子科技集团第５４研
究所工程师，研究方向为电磁散射，超
宽带天线技术，ｙｕａｎｈｗ１９８２＠ｓｉｎａ．ｃｎ。 ［Ｃ］／／！ＥＥＥ Ａｎｔｅｎｎａｓ Ｐｍｐａｇａｔ．Ｓｙｍｐ．，Ｓｙｒａｃｕｓｅ，ＮＹ，１９８８，３：
９３６—９３９． ［１ １］Ｄｕｂｒｏｖｋａ Ｆ Ｆ，Ｍａｒｔｙｎｙｕｋ Ｓ Ｙ．Ｗｉｄｅｂａｎｄ Ｄｕａｌ Ｐｏｌａｒｉｚｅｄ Ｐｌａｎａｒ Ａｎｔｅｎｎａ＇Ａｒｒａｙｓ［Ｃ］／／Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｃｏｎｆｅｒｅｎｃｅ ｏｎ Ａｎｔｅｎｎａ Ｔｈｅｏｒｙ
一种双极化L波段微带阵列天线设计
一种双极化L波段微带阵列天线设计
佚 名
【期刊名称】《现代导航》
【年(卷),期】2015(000)004
【摘 要】本文介绍了一种双极化L波段微带阵列天线的设计思路和方法，该阵列单元采用H形缝隙耦合的双极化微带天线形式，阵列采用泰勒阵综合。对单元天线和阵列进行了优化设计，并制作了实物，给出了实测结果。研制的L波段阵列3dB波束宽度≤21.64°，在波束宽度内交叉极化电平≤29.76dB，两个极化的主波束效率≥95％。
【总页数】4页(P341-344)
【正文语种】中 文
【中图分类】TN822
【相关文献】
1.一种新型Ku频段宽带高增益双极化微带天线阵列 [J], 陈振宁;梁仙灵;叶声;王文智;徐烨;耿军平;金荣洪
2.一种电磁耦合馈电双极化毫米波微带天线设计 [J], 宋立众;聂玉明;段舒雅
3.一种P波段宽带双极化微带天线阵列 [J], 赵后亮;尹家贤
4.一种L波段微带双极化天线 [J], 卓越; 薛金阳; 阳凯
5.一种双极化液晶阵列天线设计与方向图综合方法 [J], 修威; 庞晨; 李永祯; 王雪松
因版权原因，仅展示原文概要，查看原文内容请购买
高隔离度宽带双极化微带天线设计
高隔离度宽带双极化微带天线设计
张健丰;李平辉;朱彤
【摘 要】双极化天线由于具有极化分离的优异性能，在无线通信系统中引起了广泛关注，因此本文设计了一个高隔离度宽带双极化微带缝隙天线．为了获得高隔离度特性，该天线采用两个不同结构的微带线馈电，分别激励起垂直极化和水平极化模式．同时在地板上开缝隙来展宽天线带宽和实现天线的小型化．仿真优化结果表明，该天线端口1和端口2的阻抗带宽分别为51％和62％，在1.71 GHz ～2.69
GHz 整个工作频带范围内两端口之间的隔离度高于40dB，且结构简单，适用于移动通信的实际应用中．%Dual-polarized antennas have aroused much
attention in wireless communication systems due to the excel-lent
performance of polarization diversity.Therefore,a broadband dual-polarized microstrip slot antenna with high port isola-tion is proposed.Two
feeder lines of different structures are employed to excite the horizontal
and vertical polarization modes and obtain high port
isolation.Furthermore,the broadband and miniaturization characteristics of
the antenna are achieved by etching slots on the ground plane.The
simulation results indicate that the bandwidth of port 1 and port 2 are 5
双极化微带缝隙方形贴片天线
课程设计 报告
方形贴片双极化极化设计
专 业 电磁场与无线技术
班 级 B080228
学生姓名 厉晟 学号 B08022812
指导教师 黄晓东
开课日期2011年10月10日至2011年10月21日
南京邮电大学电子科学与工程学院
方形贴片双极化天线设计
一、设计目的
1、学习双极化天线的相关知识，了解双极化产生的原理
2、学习使用HFSS软件，并利用该软件仿真实现圆极化天线
3、通过实验培养我们讲理论应用于实践的能力
二、设计内容
学习双极化天线的相关知识，利用某种形状（矩形或圆形）的贴片，利用HFSS软件仿真实现。
三、设计要求
1、基本要求：工作中心频率f=3GHz;
端口阻抗=50欧姆；
利用空气（真空）介质（Er=1.0）;
S11<-10dB, 一种实现方式
2、加分项：匹配隔离度良好（S11<-15dB）,采用同轴线馈电，采用某种介质（FR4(Er=4.4)）或者聚四氟乙烯（Er=2.2），采用多种结构天线的实现
四、设计原理
天线的双极化 天线的极化
天线向周围空间辐射电磁波，电磁波由电场和磁场构成，人们规定：电场的方向就是天线极化方向，一般使用的天线为单极化的。下图示出了两种基本的单极化的情况：垂直极化---是最常用的； 天线的双极化，就是在利用水平极化波和垂直极化波电场和磁场的方向都是相互正交的关系，在同一个贴片天线上加载两个线极化波，并使其隔离度良好，尽量减少相互干扰的程度，一个天线当做两个用。
五、设计步骤及调试过程
线极化波：

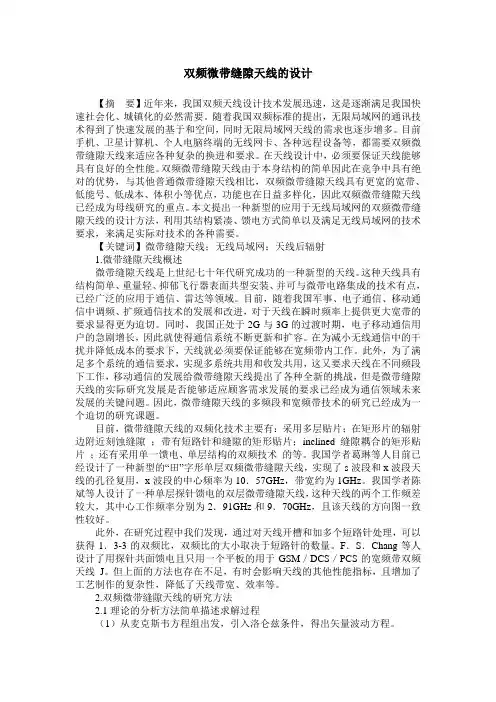

双频微带缝隙天线的设计
双频微带缝隙天线的设计
【摘 要】近年来，我国双频天线设计技术发展迅速，这是逐渐满足我国快速社会化、城镇化的必然需要。随着我国双频标准的提出，无限局域网的通讯技术得到了快速发展的基于和空间，同时无限局域网天线的需求也逐步增多。目前手机、卫星计算机、个人电脑终端的无线网卡、各种远程设备等，都需要双频微带缝隙天线来适应各种复杂的换进和要求。在天线设计中，必须要保证天线能够具有良好的全性能。双频微带缝隙天线由于本身结构的简单因此在竞争中具有绝对的优势，与其他普通微带缝隙天线相比，双频微带缝隙天线具有更宽的宽带、低能号、低成本、体积小等优点，功能也在日益多样化，因此双频微带缝隙天线已经成为母线研究的重点。本文提出一种新型的应用于无线局域网的双频微带缝隙天线的设计方法，利用其结构紧凑、馈电方式简单以及满足无线局域网的技术要求，来满足实际对技术的各种需要。
【关键词】微带缝隙天线；无线局域网；天线后辐射
1.微带缝隙天线概述
微带缝隙天线是上世纪七十年代研究成功的一种新型的天线。这种天线具有结构简单、重量轻、抑郁飞行器表面共型安装、并可与微带电路集成的技术有点，已经广泛的应用于通信、雷达等领域。目前，随着我国军事、电子通信、移动通信中调频、扩频通信技术的发展和改进，对于天线在瞬时频率上提供更大宽带的要求显得更为迫切。同时，我国正处于2G与3G的过渡时期，电子移动通信用户的急剧增长，因此就使得通信系统不断更新和扩容。在为减小无线通信中的干扰并降低成本的要求下，天线就必须要保证能够在宽频带内工作。此外，为了满足多个系统的通信要求，实现多系统共用和收发共用，这又要求天线在不同频段下工作，移动通信的发展给微带缝隙天线提出了各种全新的挑战，但是微带缝隙天线的实际研究发展是否能够适应顾客需求发展的要求已经成为通信领域未来发展的关键问题。因此，微带缝隙天线的多频段和宽频带技术的研究已经成为一个迫切的研究课题。
目前，微带缝隙天线的双频化技术主要有：采用多层贴片；在矩形片的辐射边附近刻蚀缝隙 ；带有短路针和缝隙的矩形贴片；inclined缝隙耦合的矩形贴片 ；还有采用单一馈电、单层结构的双频技术 的等。我国学者葛琳等人目前已经设计了一种新型的“田”字形单层双频微带缝隙天线，实现了s波段和x波段天线的孔径复用，x波段的中心频率为10．57GHz，带宽约为1GHz。我国学者陈斌等人设计了一种单层探针馈电的双层微带缝隙天线，这种天线的两个工作频差较大，其中心工作频率分别为2．91GHz和9．70GHz，且该天线的方向图一致性较好。
一种新型双频双圆极化复合微带天线设计
一种新型双频双圆极化复合微带天线设计
傅世强;付笑茹;李婵娟;王钟葆
【期刊名称】《电波科学学报》
【年(卷),期】2024(39)2
【摘 要】针对空间微波能量收集的应用场景,提出了一种微带线行波激励的双端口双频双圆极化复合微带天线。该天线由一个工作在低频段的微带圆环和一个工作在高频段的微带圆片复合而成,分别由两种不同的正交十字缝隙耦合馈电,采用微带线级联依次相差90°顺序旋转四馈电实现圆极化,通过对称性结构设计,分别从两个不同端口输入获得双圆极化性能。实验结果表明:在880~960 MHz和1.85~2.45
GHz频带内S11<−10 dB,阻抗相对带宽分别为8.7%和30%;在885~920 MHz和1.86~2.43 GHz频带内轴比小于3 dB,圆极化相对带宽分别为4%和29%;天线的方向性在工作频段内良好,在低频段增益达到5.4 dB,在高频段增益达到7.7 dB。该天线结构紧凑且加工简单,为双端口双频双圆极化天线的研究与设计提供了新思路。
【总页数】6页(P355-360)
【作 者】傅世强;付笑茹;李婵娟;王钟葆
【作者单位】大连海事大学信息科学技术学院
【正文语种】中 文
【中图分类】TN820
【相关文献】 1.一种双频双圆极化微带天线的设计2.一种双频双圆极化微带天线的设计3.新型共口径双频双圆极化微带天线设计4.一种单层双频双圆极化微带天线的设计5.一种双频双圆极化微带天线的设计
因版权原因，仅展示原文概要，查看原文内容请购买

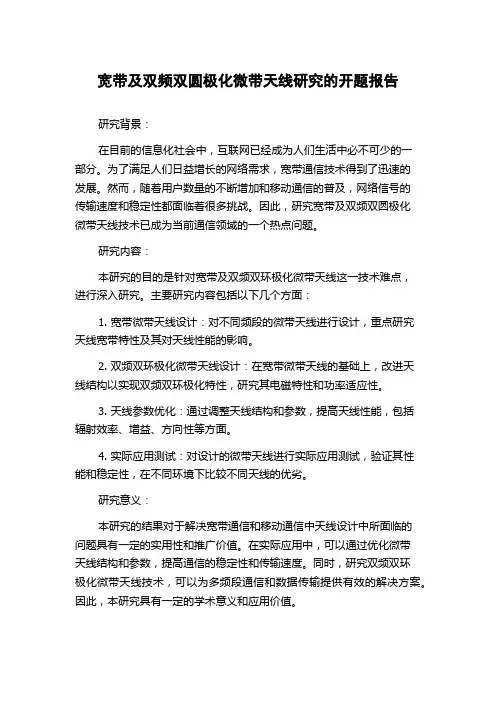

宽带及双频双圆极化微带天线研究的开题报告
