人教版九年级上学期期末联考物理试卷及答案
中考精选练习试题 上学期期末联考九年级物理试卷及答案
注：本试卷满分90分。
题 号 一 二 三 四 总 分
得 分 一、填空题（每空1分，共计21分） 1、为了得到6V电压，应用_______节干电池串联起来；人造卫星展开太阳电池板，把太阳能转化为电能提供给卫星上的用电器使用，使用太阳能电池的好处有___________（写出一种即可）。 2、将电阻R1、R2串联后接入电路时，它们的电压之比U1:U2=3:5；现将它们并联后接入电路，则它们的电流之比I1: I2=_______ ，它们的电功率之比P1: P2=_______ 。 3、如图所示的电路中，三只灯泡的电阻均为10Ω。当开关S、S1、S2均闭合时，灯泡______并联，此时电流表测的是________中的电流，连入电路的总电阻为_______ 。
4、小明家电能表上个月底表盘数字是，这个月底表盘数字如上图所示，可知他家本月用电_______千瓦时；这只电能表，最多能安装“220V 40W”的电灯_______ 盏。 5、若利用第4题中的电能表，小明只让某一个电水壶连入电路工作，发现在10分钟该电能表转盘转了600转，则该电水壶10分钟消耗的电能是_____焦，该电水壶的实际功率为___ _瓦。 6、如上图所示是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向B端滑动，变阻器接入电路的电阻_______，电流表的示数_______，（选填“变大”“变小”“不变”），对应的电流对应一定的质量，这样就可以读出被测物体的质量，电路中R′的作用是___________。 7、若加在某导体两端的电压为4V时，通过它的电流为500mA，导体的电阻为________Ω；若使该导体两端的电压增加为8V，通过该导体的电流为_______A 。 8、已知A、B、C是三根相同材料的导线，A和B的长度相同，A比B细；B和C的粗细相同，B比C长。那么这三根导线的电阻RA、RB、RC从大到小的排列顺序为 。如果将C线均匀拉到和B一样长，则B的电阻 C的电阻（填“＞”“＜”或“＝”）。 9、。均标有“220V 60W”的白炽灯、电风扇、电热器并联在照明电路中，相同时间内电流做功______（填“相等”或“不相等”）相同时间内产生热量按多到少的排列是________________。 10、小卉同学在做“伏安法测量小灯泡电阻”实验，当她连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障可能是___________________（写出一种即可）。
第3题图 第4题图 第6题图
第10题图 中考精选练习试题 二、单项选择题（每题3分，共计24分；请把答案填入下表） 题 号 11 12 13 14 15 16 17 18 答 案 11、关于电流与电压之间的关系，下列说法中正确的是（ ） A.导体两端有电压时，导体中必定有电流 B.导体中先有电荷的定向移动，然后在导体两端就产生了电压 C.导体中没有了电流，电路中也就没有了电压 D.电路中有电流时，电路两端就一定有电压 12、标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（ ） A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1 C．灯L2比灯L1亮 D．灯L1和L2的实际功率之比为2：1 13、根据欧姆定律可以得到公式R=U/I，关于这个公式下列说法中正确的是（ ） A．同一导体的电阻与加在它两端的电压成正比 B．同一导体的电阻与通过它的电流成反比 C．导体两端电压为零时，导体的电阻也为零 D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变 14、如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（ ） A．6V 6V 6V B．2V 4V 6V C．6V 4V 2V D．0V 6V 4V
15、将光敏电阻R、定值电阻Ro、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（ ） A．电流表和电压表示数均变大 B．电流表示数变大，电压表示数变小 C．电流表和电压表示数均变小 D．电流表示数变小，电压表示数变大 16、如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（ ） A．电流通过甲产生的热量是通过乙产生热量的两倍 B．甲两端电压和乙两端电压相等 C．甲的电功率是乙的电功率的四倍 D．甲的电阻是乙的电阻的二分之一
第15题图 第16题图 第14题图 中考精选练习试题 17、有几位同学对电功率这个概念，有以下几种理解，你认为正确的是（ ） A．电功率是表示电流通过用电器时做功快慢的物理量 B．电功率是表示电流通过用电器时做功多少的物理量 C．电功率大的用电器工作时消耗的电能一定多 D．电功率大的用电器工作时所用的时间一定少 18、在选择电压表的量程时，正确的是（ ） A．尽可能选择大一些的量程 B．经试触后被测电压不超过小的量程时，尽可能选择小量程 C．尽管选用的量程不同，但对测量结果毫无影响 D．为使测量结果更精确，量程选得越小越好
三、实验探究题：（19题8分；20题6分；21题10分；共计24分） 19、小明在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图所示的电路。
(1)请根据实验电路，在右边的方框内画出实验电路图。 (2) 将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V。 （3）实验过程中，小明把电阻R由5Ω分别换成了10Ω，闭合开关后，电压表示数将 （选填“变大”、“不变”或“变小”），此时应将滑片P向 （选填“左”或“右”）端移动，使电阻两端电压保持2V不变，然后再记录流表的示数。 （4）下表是小明测得的三组数据，据此数据可得到的结论是 。
20、在探究影响导体电阻大小的因素实验中，小明设计了如图所示电路（a、b两接线柱之间连接不同的导体）。 （1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 。 （2）为了粗略判断a、b两点间导体电阻的大小，可观察 。 （3）另有甲、乙两位同学分别对小明的电路作了如下改进：甲把灯泡换成了电流表；乙在原电路中串联接入电流表，你认为谁的改进更好一些，理由是 。 21、在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。 （1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉。
第20题图 中考精选练习试题 （2）电路检查无误后，小宇同学闭合开关，电压表示数如图乙，这时他若想测量小灯泡的额定功率，他应_________________________________。 （3）小宇同学继续实验，记录多组数据，并绘制成图丙所示的I－U关系图象，根据图象信息，可以得出：小灯泡的额定功率是_______；小灯泡的实际功率随实际电压的增大而 ______（选填“增大”、“减小”或“不变”）。 （4）实验结束后，小宇又分别计算出三次实验时灯丝的电阻，发现三次灯丝的电阻并不相等，你能帮小宇解释三次实验时灯丝的电阻不同的原因吗？ ________________________________ 。 四、分析计算题 (第22题9分，第23题12分，共21分) 22、在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。 求：(1) 电源电压； (2) 电阻R2的阻值； (3) 通电10s电路消耗的总电能。 23、如图所示的电路中，电源电压恒为6V． （1）当开关S1闭合，S2，S3断开时，电流表示数为0.3A，求R的阻值； （2）闭合开关S1，S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通过小灯泡的电流和小灯泡的电阻； （3）只闭合开关S2，断开S1，S3，求小灯泡实际的电功率（假设小灯泡的电阻不变）． 潘集区20**～20**学年度九年级联考试
卷 物理参考答案（人教版）
一、填空题（每空1分，共计21分）
1、4； 节能环保等合理均可。 2、5:3 ； 5:3 。 3、L1、L2 ； L2 ； 5Ω。 4、100；13 。 5、7.2×105 ； 1200 。 6、变小； 变大； 保护电路。 7、8 Ω ；1 A 。 8、RA、RB、RC ； ＜。 9、。相等； 电热器、白炽灯、电风扇。 10、可能灯泡坏了，也可能灯泡处断路或电流表断路等合理即可。 二、单项选择题（每题3分，共计24分；请把答案填入下表）
题 号 11 12 13 14 15 16 17 18
第21题图 第22题图
第23题图 中考精选练习试题 答 案 D C D C B A A B 三、实验探究题：（19题8分；20题6分；21题10分；共计24分） 19、 (1)图略。（3）变大 ；右。（4）在电压一定时，通过导体的电流与导体的电阻成反比。 20、开关； 灯泡的亮度； 乙的方案好，乙电路更安全，灯泡能保护电路。 21、（1）电路连接略（电流表的量程不能连错） （2）调节滑动变阻器使电压表的示数为2.5V，并读出对应的电流值； （3）0.5W 增大 （4）灯丝的电阻随温度的升高而增大（灯丝的电阻与温度有关）。 四、分析计算题 (第22题9分，第23题12分，共21分) 22、解： (1) R1和R2并联 U=U2=U1= I1 R1=0.3A×10Ω=3v …………………………（2分） (2)I2 = I- I1=0.5A- 0.3A=0.2A …………………………（2分） R2= U2 / I2 = 3v / 0.2A=15Ω …………………………（2分） (3) 通电10s消耗的电能： W总= U I t = 3v × 0.5A ×10s= 15 J；……………（3分） 23、解： （1）当开关S1闭合，S2，S3断开时，电路为R的简单电路， R===20Ω； …………………………（3分）
（2）闭合开关S1，S3，断开S2时，小灯泡与R并联， ∴IL=I﹣IR=0.9A﹣0.3A=0.6A，……………………（2分） RL= = =10Ω， …………………………（2分）
（3）只闭合开关S2，断开S1，S3时，L与R串联， I′= = =0.2A，…………………………（2分） 灯泡的实际功率： PL=（I′）2×RL=（0.2A）2×10Ω=0.4W．…………………………（3分）
人教版九年级上册物理《期末考试试题》含答案
19.如图所示,工作中 四冲程汽油机正处于_____冲程,该冲程将_____能转化为机械能．若该汽油机每秒完成40个冲程,则每秒它对外做功_____次,飞轮转过_____圈．
B．因为水的比热容大,相同质量的水和其它物质比较,升高相同的温度,水吸收的热量多,所以汽车发动机用循环水冷却,故B不符合题意；
C．因为水的比热容大,相同质量的水和其它物质比较,降低相同的温度,水放出的热量多,所以让流动的热水流过散热器取暖,故C不符合题意；
D．因为水的比热容大于沙石的比热容,相同质量的水和砂石吸收或放出相同的热量,水的温度升高或降低的温度少,所以沿海地区昼夜温差比内陆地区小,故D不符合题意．
14.如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中
A.电压表V示数变小,电流表A1示数变大
B.电压表V示数不变,电流表A2示数变小
C.电压表V的示数与电流表A1示数的比值变小
D.电压表V的示数与电流表A2示数的比值不变
二、填空题
15.5月31日是“世界无烟日”．吸烟危害健康,即使只有很少人吸烟,整个场所也会充满烟味,这说明分子不停地______．物质中的分子既相互吸引,又相互______．
B. 燃料不完全燃烧时的热值比完全燃烧时的热值小
C. 燃烧1千克某种燃料放出的热量叫这种燃料的热值
D. 燃料的热值与燃料的种类有关系,与燃料的质量和燃烧状况无关
3.下列实例中与“水的比热容较大"这- -特性无关的是
A. 夏天在房间内洒水降温B. 用循环水冷却汽车发动机
新人教版九年级物理(上册)期末试卷(附参考答案)
新人教版九年级物理(上册)期末试卷（附参考答案）(时间：60 分钟分数：100 分)班级：姓名：分数：一、选择题（每题 2 分，共 30 分）1、如图所示，叠放在一起的物体A 和B，在大小为F 的恒力作用下沿水平面做匀速直线运动，则下列结论中正确的是（）A.甲、乙两图中物体 A 均受到地面对它的摩擦力大小均为 FB.甲、乙两图中物体 B 所受摩擦力大小均为 FC.甲图中物体 A 受到地面对它的摩擦力为 0，物体 B 受到的摩擦力为 FD.乙图中物体 A 受到地面对它的摩擦力为 F，物体 B 受到的摩擦力为 02、一辆汽车在平直公路上沿直线向前行驶，途中经过一段泥泞路面，如果汽车发动机的功率始终保持不变，则汽车行驶路程 s 随时间 t 的变化关系可能是（）A．B．C．D．3、有四个容量均为 200ml 的瓶子，分别装满酱油、纯水、植物油和酒精，那么装的质量最多的是（ρ酱油＞ρ纯水＞ρ植物油＞ρ酒精）（）A．纯水 B．酱油 C．酒精 D．植物油4、下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重 6N 的物体 2s 内匀速上升 0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（）A．弹簧测力计的拉力是2.4N B．物体上升的速度为0.05m/s C．弹簧测力计拉力的功率为0.12W D．滑轮组的机械效率约83.3％5、在通常情况下，你的脉搏1min 跳动的次数约为（）A．20 次B．40 次C．70 次D．140 次6、物理上常通过声波的波形图来反映声波的特点．如图所示，根据甲、乙两个音叉振动时发出声音的波形图，下列判断正确的是（）A．甲音叉比乙音叉振动得快B．甲音叉比乙音叉发声的音调低C．甲、乙两音叉发声的频率相同D．甲音叉发声的响度比乙音叉发声的响度大7、如图所示，吊在天花板下面的电灯处于静止状态，如果吊线突然断开的同时，所受外力全部消失，则电灯将（）A.竖直向下匀速运动C．保持原来静止状态B.竖直向下加速运动D．竖直向上匀速运动8、如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小C ．小灯泡的亮度变暗B. 电压表的示数变小D ．电压表的示数不变9、现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是 （ ）A ．B ．C ．D ．10、生活中的下列做法合理的是（ ） A ．医院里用紫外线灯灭菌 B ．用湿布擦拭正在发光的台灯C ．经常用钢丝球擦洗铝锅D ．发霉的大米多淘洗几次食用11、如图 a ，在平直高速公路上的某时刻，甲、乙两车相距 s ，经过时间 t 后， 两车距离变为 s1（s1＜s ）．两车的 s ﹣t 图象如图 b 所示．下列有关说法正确的 是 （ ）A . 图 b 中的图线Ⅱ表示的是甲车的运动情况B . 图 b 中的 t 0时刻表示甲乙两车此时的速度相等C ．t 时刻一定在图 b 中的 t 0D ．t 时刻可能在图 b 中的 t 0时刻之前时刻之前12、我国是严重缺水的国家．水资源人均占有量是世界的 25%，是世界上人均水资源最贫乏的国家之一．了解地球的水循环知识，提高节水意识，培养良好的用水习惯，是我们每个公民的义务和责任．关于地球的水循环，下列说法正确的是（）A．海水吸热，汽化成水蒸气B．水蒸气与冷空气接触，熔化成水滴C．小水滴遇到更冷的气流，凝华成小冰珠D．小冰珠在降落过程，液化成雨水13、下列物体重力约为1N 的是（）A.一枚大头针B．两个鸡蛋C．一头奶牛D．一个篮球14、俗话说“鸡蛋碰石头﹣﹣自不量力”，从物理学角度看（）A．石头对鸡蛋的作用力更大B.先有石头对鸡蛋的作用力C．鸡蛋对石头的没有作用力D．石头和鸡蛋间同时有等大的相互作用力15、如图所示，在水平桌面上放置一个平底轻质薄塑料杯，杯子底面积为2×10-3m2，高为 0.1m，杯中装满水，水的质量为 300g，将体积为 100cm3、重为1.8N 的小球缓慢的放入水中，当小球静止时，下列判断中正确的是（g=10N/kg）（）A.水对杯底的压力为 3N C．小球受到的浮力为 1.8NB.水对杯底的压强为 1500Pa D．杯子对桌面的压力增加了 0.8N二、填空题（每题 2 分，共 10 分）1、电阻R1=12Ω，R2=4Ω并联在同一电路中，则它们两端的电压之比为U1：U2= ，电流之比Il：I2= ，功率之比P1：P2= ．2、排球运动员扣球时，感到手部疼痛，说明力的作用是，同时排球会变瘪，运动速度的大小和方向也会改变。
人教版九年级物理全一册期末考试卷及答案
人教版九年级物理全一册期末考试卷及答案（考试时间：90分钟；试卷满分：100分）学校:___________班级：___________姓名：___________考号：___________一、选择题（本大题共10小题。
每小题3分。
共30分。
每小题给出的四个选项中，第1~8题只有一项符合题目要求、9~10题有多项符合题目要求。
全部选对得3分，选对但不全的得1分，有选错的得0分）。
1．我国长征二号F运载火箭成功地将神舟十一号载人飞船送向太空．火箭燃料中有液态氢，液态氢常作为燃料，是因为液态氢具有（）A．含有较多的热量B．较小的密度C．较大的比热容D．较大的热值2．图所示，迅速压下活塞，观察到厚玻璃筒内的硝化棉燃烧起来。
关于该实验，下列说法正确的是（）A．下压活塞的过程中，筒内气体的内能转化为活塞的机械能B．此实验只通过热传递改变筒内气体的内能C．活塞被向上推起的过程中，筒内气体的内能转化为机械能D．下压活塞的过程中，活塞对筒内的硝化棉做功3．关于热和能，正确的说法是A．热传递过程中，内能大的物体放出热量B．热机做功冲程中，内能转化为机械能C．物体内能减少，温度一定降低D．燃料的热值越大，燃烧时放出的热量越多4．下列说法不正确的是（）A．热机工作时，使汽车获得动力的是压缩冲程B．内燃机的做功冲程存在着化学能转化为内能的过程C．电脑主机用水来冷却，是因为水的比热容较大D．使燃料的燃烧尽量充分，可以提高热机效率5．为了方便住户用水，现在很多小区都有自动售水机。
通过微信或者支付宝扫码支付，支付后“感应”开关闭合取水，还可以通过投币使“投币”开关闭合取水。
这种设计的简易电路图你认为符合要求的是（）A．B．C．D．6．下列关于电压的叙述正确的是（）A．家庭电路电压是220 VB．只要有电压就一定有电流C．对人体的安全电压是36 VD．无论在任何情况下，一节干电池的电压都是1.5V7．如图所示，A、B是由同种材料制成的导体，二者长度相等，当开关闭合后，在相同时间内，下列叙述正确的是（）A．导体A、B的电阻R A＞R BB．通过导体A、B的电流I A＞I BC．导体A、B两端的电压U A＝U BD．电流通过导体A、B所做的功W A＜W B8．如图所示，电源电压恒为9V，小灯泡的额定电压为6V，移动滑动变阻器至某处时，闭合开关，电压表V1的示数为3V，电流表示数为0.5A，则此时（）A．电压表V2的示数是6VB．小灯泡的实际功率为1.5WC．滑动变阻器接人电路的阻值为12ΩD．小灯泡与滑动变阻器的功率之比为2：19．如图，用丝绸摩擦过的玻璃棒接触验电器A的金属球，验电器B不带电，现在用一个带塑料手柄的金属杆接触A、B验电器的金属球。

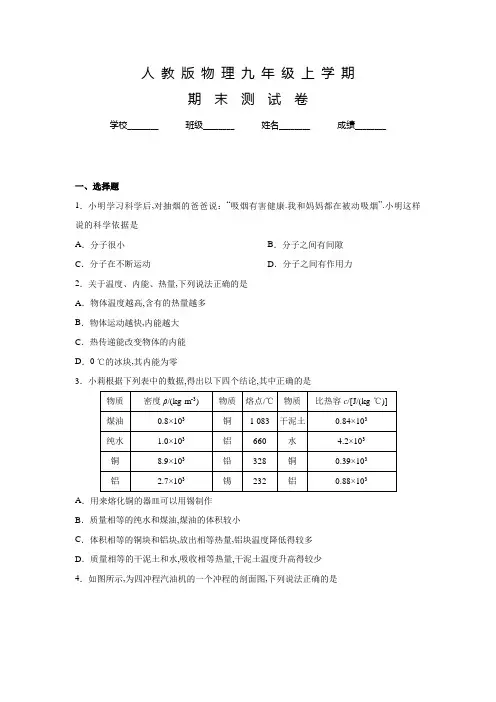

人教版物理九年级上册《期末考试卷》含答案
人教版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题1．小明学习科学后,对抽烟的爸爸说：“吸烟有害健康.我和妈妈都在被动吸烟”.小明这样说的科学依据是A．分子很小B．分子之间有间隙C．分子在不断运动D．分子之间有作用力2．关于温度、内能、热量,下列说法正确的是A．物体温度越高,含有的热量越多B．物体运动越快,内能越大C．热传递能改变物体的内能D．0 ℃的冰块,其内能为零3．小莉根据下列表中的数据,得出以下四个结论,其中正确的是A．用来熔化铜的器皿可以用锡制作B．质量相等的纯水和煤油,煤油的体积较小C．体积相等的铜块和铝块,放出相等热量,铝块温度降低得较多D．质量相等的干泥土和水,吸收相等热量,干泥土温度升高得较少4．如图所示,为四冲程汽油机的一个冲程的剖面图,下列说法正确的是A．这是个压缩冲程B．汽油机顶部是个喷油嘴C．这个冲程中,机械能转化为内能D．这个冲程中,内能转化为机械能5．热机的效率是热机性能的一个重要指标,下面说法中正确的是A．热机的效率越高,热机的功率就越大B．热机的效率越高,在单位时间内消耗的燃料越少C．热机的效率越高,在同样的时间内转化的机械能多D．热机的效率越高,燃料释放的内能转化为机械能的百分比越大6．小明对所学的电学知识归纳如下,其中不正确的有A．玻璃棒与丝绸摩擦时,玻璃棒会失去电子B．摩擦起电的实质是电子的转移C．导体中只要有电荷的移动,就能形成电流D．绝缘体不容易导电,但容易带电7．如图所示的家用电器中,利用电流热效应工作的是A．B．C．D．8．楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能.科研人员利用光敏材料制成“光控开关”,天黑时自动闭合；天亮时自动断开.利用声敏材料制成“声控开关”,当有人走动发出声音时,自动闭合；无人走动时,自动断开.若将这两个开关配合使用,就可以使楼道灯变得“智能化”,这种“智能”电路正确的是A．B．C．D．9．在“探究通过导体的电流与电压的关系”实验中,用定值电阻进行实验,得到I﹣U图象如下图所示,则正确的是A．B．C．D．10．如图所示,电源电压保持不变,开关S闭合后,灯L1,L2都能正常工作,甲、乙两个电表的示数之比是2:3,此时灯L l,L2的电阻之比是A．2:1 B．1:2 C．3:2 D．2:3 11．如图所示,电源两端电压保持不变,闭合开关S后,电路正常工作,过了一会儿,突然一个灯泡不亮,两表示数都变大,则电路出现的故障可能是A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路12．如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是A．电压表V的示数可能为6 VB．电压表V的示数一定等于12 VC．电流表A的示数可能为0.4 AD．电流表A的示数一定等于0.2 A13．如图所示的电路中,电阻阻值R1>R2.开关S闭合后,电阻R1、R2两端的电压分别为U1、U2,通过两个电阻的电流分别为I1、I2.下列判断正确的是A．U1<U2B．U1>U2C．I1<I2D．I1>I2 14．如图所示,甲、乙、丙三个密闭容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.三个容器中的电阻丝串联起来接到电源两端,其中在丙容器的外部,将一个电阻和这个容器内的电阻并联.通电一段时间后,U形管中两侧的液面高度差最大的是A．甲B．乙C．丙D．三个相同15．小明用自制的电路板错将两只额定电压相同的甲、乙两只白炽灯,串联后接入家庭电路,结果两只灯都不能正常发光,但甲灯比乙灯亮.则下列说法中正确的是A．甲灯的额定功率和实际功率都比乙灯大B．甲灯的额定功率大,实际功率小C．甲灯的额定功率和实际功率都比乙灯小D．甲灯的额定功率小,实际功率大16．如图所示是油量自动测定装置的示意图,O为杠杆支点,R0为定值电阻,R x是滑动变阻器,当闭合开关S后A．滑动变阻器R x连入电路的阻值随油量的增加而增大B．电流表的读数随油量的增加而减小C．电压表的读数随油量的增加而增大D．电压表改装成油量表刻度均匀17．关于家庭电路,下列说法中正确的是A．在家庭电路中,同时工作的用电器越多,总电阻越大B．家庭电路中总电流过大,是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D．电炉工作时,电炉丝热的发红,而连接电炉的导线并不太热,是因为导线的电阻比电炉丝的电阻小18．如图所示的实例中,符合安全用电要求的是A．远离高压带电体B．用湿布擦带电的插座C．通电导线接触高温物体D．高压线下钓鱼二、填空题19．栲栳栳是山西高寒地区用莜面精工细作的一种面食小吃.将面团趁热搓条、揪块,放在光净的石板上,用手掌推出形如人舌又薄又匀的长片儿,接着用手指往起一挑搭即成圆筒形,一个挨一个整齐地排立在蒸笼上蒸熟.如图甲所示,在蒸笼上蒸熟过程是通过_________(选填“做功”或“热传递”)改变了栲栳栳的内能.将调配好的调料浇在栲栳栳上,如图甲乙所示,远远都能闻到诱人的香味,这是_____现象.20．课外阅读,陈明同学摘录一条信息：通常人体的温度高于周围环境的温度,人体以红外线的方式不断向外辐射热量.每小时人体释放的热量,能使相当于自身质量的水的温度升高2 ℃.陈明同学的质量是50 kg,每小时向外释放的热量等于_____J；相当于完全燃烧_____g酒精放出的热量.[c水=4.2×103 J/(kg·℃),q酒精=3.0×107 J/kg]21．如图所示是电扇中的一个自我保护装置：当电扇不慎被碰发生倾斜或倾倒时,小球就会滚向一侧使电路断开,起到保护作用.装置中的小球应该选用____________材料制作(选填“导体”“半导体”或“绝缘体”).当电扇不慎被碰发生倾斜或倾倒时,以小球为参照物,固定杆是____________(选填“运动”或“静止”)的.22．小明将电水壶插头连接在如图的三孔插座上,电水壶正常工作,同时电水壶外壳与____________相连,此时将台灯连接到图中两孔插座上,闭合开关后灯不亮,原因是_________________.之后,小明成功的排除了故障.23．当某导体两端的电压是6 V时,通过它的电流是0.3 A,则该导体的电阻是________Ω；当它两端电压为2 V时,通过它的电流变为________ A.24．如图甲所示,当开关S由接点1转到接点2时,电压表示数变化如图乙所示,则灯泡L2两端的电压是________V,电源电压是________V.25．电子式电能表表盘上标有“3 000 imp/(kW·h)”字样,将某用电器单独接在该表上工作20 min,电能表指示灯闪烁了300次.该用电器在上述时间内消耗的电能为______kW·h,它的电功率是__________W.三、作图和实验题26．请将下面的家庭电路连接完整,要求电路符合家庭安全用电,且电灯能正常工作,插座能正常供电.27．如左图所示,用加热器给初温均为20 ℃的甲、乙液体加热(m甲<m乙),两种液体每秒吸收的热量相同.这两种液体的温度—加热时间的图线如右图.(1)某时刻温度计示数如左图所示,此时乙的温度为__________℃.(2)甲液体第30 s的内能_________第35 s的内能(选填“大于”、“等于”、“小于”).(3)小明根据右图中0至30 s图线及题目所给信息得出：甲液体的比热容比乙液体的大.你认为小明的说法是否正确?__________你的判断依据是什么?___________________________________________________________28．如图甲所示,实验桌上的实验器材有：电压为3 V的电源、开关、符合实验要求的滑动变阻器、已调零的电流表和电压表、待测电阻各一个,导线若干.用实验桌上的实验器材,测量电阻待测R的阻值.请按要求完成下列实验内容：(1)用笔画线代替导线,将图甲的实物电路连接完整.(2)连接电路时,闭合开关前,变阻器的滑片P应置于最________端.(选填“左”或“右”)(3)闭合开关,将滑动变阻器的滑片P移到某处,电压表及电流表的示数分别如图乙、丙所示,则电压表的示数为________V,电流表的示数为________A.(4)计算得出电阻R的阻值为________Ω.29．如图甲是测定小灯泡电功率的实验电路图,电源由两节干电池组成,电压表有0～3 V和0～15 V两个量程,小灯泡额定电压为2.5 V.(1)实验中电压表应选用________V的量程,闭合开关前,滑片P应放在滑动变阻器的________端.(填“左”或“右”)(2)闭合开关后发现灯不亮,电流表没有示数,电压表示数约等于 3 V,则故障可能是____________________________.(3)排除故障后,根据实验测得的数据,画出了小灯泡的电流随电压变化的图象,如图所示,分析图象：小灯泡的额定功率是_______W,当小灯泡两端的电压为 1 V时,小灯泡的电阻为______Ω.(4)小灯泡的电流随电压变化的图象不是一条直线,这是因为______________________.四、计算题30．如图所示,电源电压恒定,R1=20 Ω,闭合开关S,断开开关S1,电流表示数是0.3 A；若再闭合S1,发现电流表示数变化了0.2 A.求(1)电源电压是多大?(2)电阻R2的阻值是多少?31．如图所示,一灯泡L标有“12V 6 W”字样,接入电路中,电源电压保持不变,灯泡灯丝电阻不随温度而改变,闭合开关S,当滑动变阻器滑片P移到b端时,电压表示数为5 V,当滑动变阻器滑片P移到ab的中点时,电压表示数为3 V,求：(1)灯丝电阻值是多少?(2)灯泡L正常发光时,在10 min内消耗的电能是多少千瓦时?(3)电源电压是多少?(4)滑动变阻器的最大阻值是多少?32．如图为电热水器的简化电路,它有加热和保温功能.R1和R2是两根电热丝,S为温控开关,1、2为开关的两个触点,当水温低于某个下限温度或高于某个上限温度时,S在两个触点间自动切换,使水温维持在设定的范围.已知热水器的加热功率为400 W,保温功率为100 W,忽略温度对电阻的影响.(1)开关与触点1连通时,热水器处于_______状态；与触点2连通时,处于______状态.(填“加热”或“保温”)(2)R1=______Ω,R2=_______Ω.(3)在使用过程中,若热水器10 min消耗电能1.2×105 J,请通过计算具体说明：在这段时间内热水器处于何种工作状态,并求出相应状态下的工作时间.参考答案1．C[解析]由于烟分子在空气中进行扩散,做无规则运动,所以小明也可以吸到空气中的烟,故选C.2．C[解析]A 、热量是一个过程量,不能说含有多少热量,故A 错误；B 、内能大小与物体的运动速度无关,故B 错误；C 、做功和热传递都能改变内能,故C 正确；D 、一切物体在任何温度下都有内能,故D 错误；故选C.3．C[解析]由表中数据知道铜的熔点是1 083 ℃,锡的熔点是232 ℃,熔化铜不能用锡做的器皿,故A 错误；由表中数据知道纯水和煤油的密度(ρ水>ρ煤油),因为m V ρ=,m 水 =m 煤油,所以V 水<m 煤油,故B 错误；根据Q 放=cm Δt ,放出热量相等,c 1m 1Δt 1=c 2m 2Δt 2,因为m =ρV ,体积相同,所以c 1ρ1Δt 1=c 2ρ2Δt 2,111222Δ0.681Δt c t c ρρ=≈<,所以铜块温度降低的少、铝块温度降低的多,故C 正确；由表中数据知道水和干泥土的比热容(c 水>c 土),因为Q 吸=cm Δt ,质量相同的水和干泥土,吸收相等热量,水温度的升高值小,干泥土温度升高得较多,故D 错误. 4．D[解析]汽油机顶部是个火花塞,故B 错误；图中两气门都关闭,火花塞点火,活塞下行,汽缸容积变大,是做功冲程；高温高压燃气推动活塞做功,将内能转化为机械能,故AC 错误,故选D.5．D[解析]A 、热机效率是有效利用的能量与燃料完全燃烧放出的总能量之比,功率是功与时间的比值,二者没有关系,故A 错误；BCD 、热机的效率越高是指燃料释放的内能转化为机械能的百分比越大,故D 正确,BC 错误.故选：D.6．C[解析]A 、用丝绸摩擦过的玻璃棒因失去电子而带正电；故A 的说法正确；B 、摩擦起电的实质是电荷的转移,即电子的转移；故B 的说法正确；C 、电荷的定向移动形成电流；故当导体中的自由电荷发生定向移动时,才能形成电流；故C 的说法不正确；D 、不容易导电的物体叫绝缘体；绝缘体容易带电.故D 的说法正确；故选：C.7．C[解析]电视机主要是把电能转化为声能和光能,不是利用电流热效应工作的,故A 错误；电风扇主要是把电能转化为机械能,不是利用电流热效应工作的,故B 错误；电饭锅工作时是把电能转化为内能,是利用电流热效应工作的,故C 正确；洗衣机主要是把电能转化为机械能,不是利用电流热效应工作的,故D 错误；故应选C.8．B[解析]光控开关、声控开关和电灯是串联的,光控开关、声控开关同时闭合时电路形成通路,电灯发光.故选：B.9．B[解析]在电阻不变时,电流与电压成正比,电流随电压的变化关系为一过原点的直线,只有B正确.故选B.10．B[解析]由题知,开关S闭合后,灯L1、L2都能正常工作,如果甲、乙两个电表任何一个为电流表,将会形成短路,因此甲、乙两个电表都为电压表,此时灯L1、L2串联,电压表甲测量L2两端电压,电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和,并且甲、乙两个电表的示数之比是2:3,所以灯L1、L2两端电压之比：U1:U2=(3–2):2=1:2；又因为串联电路电流相等,由I=U/R可得两灯的电阻之比：R1:R2=U1:U2=1:2.故选：B.11．D[解析]如果灯L1断路,电流表示数变为零,A不符合题意；如果灯L2断路,电流表示数变为零,B不符合题意；如果灯L1短路,电压表示数变为零,C不符合题意；如果灯L2短路,电压表测量电源电压,示数变大；电路总电阻减小,电路电流增大,电流表示数增大,D符合题意,故选D.12．D[解析]由电路图知,两个灯泡串联,A、A1都测电路中电流,V1测L1两端电压,V测电源电压,因为串联电路中电流处处相等,所以A1、A的示数相等,都为0.2 A,故C错误,D正确；串联电路中总电压等于各部分两端电压之和,即U=U1+U2,所以,V1的示数为6 V,则V的示数一定大于6 V,但不一定等于12 V(两灯的规格可能不同),故AB错误.故选：D.13．B[解析]由图可知,电阻R1、R2串联在电路中,串联电路中各处都相等,故CD错误；两电阻两端电流相等,R1>R2．由I=U/R可知U1>U2,故A错误,B正确.故选B.14．B[解析]由电路图可知,丙中电阻并联后与甲、乙中的电阻串联,它们的通电时间相等,因串联电路中各处的电流相等,并联电路中干路电流等于各支路电流之和,所以,I甲=I乙>I丙,由图可知,乙的电阻大于甲的电阻,通过甲的电流等于乙的电流,由Q=I2Rt可知,甲产生的热量小于乙产生的热量,甲产生的热量大于丙产生的热量,则乙中电阻产生的热量最多,空气吸收的热量最多,U形管中两侧的液面高度差最大.15．D[解析]由题,甲、乙两灯泡串联后接入家庭电路,因为串联电路各处的电流相等,所以通过两灯泡的电流相等.又因为灯泡的亮暗取决于实际功率的大小,且甲灯比乙灯亮,所以甲灯泡的实际功率比乙大；根据P=I2R可知,甲灯泡的电阻比乙大.已知两灯泡的额定电压相等,根据P=U2/R可知,甲灯泡的额定功率比乙小；故选D.16．C[解析]由电路图可知,定值电阻R0与滑动变阻器R x串联,电流表串联在电路中,电压表测R0两端的电压；当油量增加时,浮标上移,在杠杆的作用下滑片下移,变阻器R x接入电路的电阻减小,电路中的总电阻减小,故A错误；由I=U/R可知,电路中的电流增大,即电流表的示数增大,故B 错误；由U =IR 可知,R 0两端的电压增大,即电压表的示数增大,故C 正确；因串联电路中总电阻等于各分电阻之和,所以,电路中的电流：I =0xU R R +,电压表的示数U 0=IR 0=0xU R R +R 0,因U 0与R x 不成正比,所以,电压表改装成油量表时,刻度不均匀,故D 错误；故应选C.17．D[解析]A 、家庭电路中同时工作的用电器越多,相当于增大了横截面积,故总电阻越小.故A 错；B 、在家庭电路中,因电流过大原因有：电路中发生短路故障；电路中用电器的总功率过大,造成干路电流过大,所以B 错.C 、家庭电路中不安装保险丝,那么发生短路时,电流不通过用电器,用电器不会烧坏,故C 错；D 、电炉在使用时,电炉丝和导线串联,I 电炉丝=I 导线,通电时间t 相同,因为Q =I 2Rt ,R 电炉丝＞R 导线,所以电流产生的热量Q 电炉丝＞Q 导线,从而出现电炉丝放出大量的热,而输电导线几乎不发热的现象；故D 正确.故选D. 18．A[解析]A ．安全用电的基本原则是不接触低压带电体,不靠近高压带电体,所以A 选项是正确的；B ．水是导体,因此用湿布擦带电的插座是很危险的,故B 错误；C ．通电导线接触高温物体,导线的绝缘层很容易被烤化,失去绝缘性能,故C 错误；D ．在高压线下钓鱼,是很危险的,鱼线很容易缠绕在高压线上导致人触电,故D 错误.19．热传递 扩散[解析]如图甲所示,在蒸笼上蒸熟过程,栲栳栳吸收水蒸气的热量,所以是通过热传递的方式改变了栲栳栳的内能.将调配好的调料浇在栲栳栳上,如图乙所示,远远都能闻到诱人的香味,这是扩散现象,由分子不停运动而形成的.20．4.2×105 14[解析]50 kg 水温度升高 2 ℃吸收的热量：354.210J/kg 50kg 41J 2.20Q cm t =∆=⨯⋅⨯⨯=⨯吸（℃）℃；∵Q Q mq ==吸放∴需要酒精的质量：574.210J 0.014kg 14g 3.010J /kgQ m q ⨯'====⨯放. 21．导体 运动[解析]小球就会滚向一侧使电路断开,起到保护作用,小球起到断开或闭合电路的作用,应该选用导体材料制作；当电扇不慎被碰发生倾斜或倾倒时,以球为参照物,固定杆和小球的相对位置发生变化,此时固定杆是运动的.22．保护接地线 台灯所在支路开路[解析]电热水壶接入电路时需用三孔插座,电水壶正常工作,同时电水壶外壳与保护接地线相连,防止发生漏电事故；此时将台灯连接到两孔插座上,电热水壶与台灯并联,闭合开关后灯不亮,说明台灯所在支路开路.23．20 0.1[解析]由I =U R可得,导体的电阻：R =6V 0.3A U I ==20 Ω；因电阻是导体本身的一种性质,与导体两端的电压和通过的电流无关,所以,当它两端电压为2 V 时,导体的电阻仍为20 Ω不变,此时通过的电流：I ′=2V 20ΩU R '==0.1A. 24．4 6[解析]由电路图可知,当S 接1时,电路为L 1的简单电路,电压表测电源的电压,由图乙可知,电源的电压U =6 V,当S 接2时,两灯泡串联,电压表测L 1两端的电压,电流表测串联电路的电流；由图乙可知,U 1=2 V,故灯泡L 2两端的电压是：U 2=6 V ﹣2 V=4 V.25．0.1 300[解析]由“3 000 imp/(kW·h)”知道,电路中每消耗1 kW·h 的电能,指示灯闪烁3 000次.所以当指示灯闪烁300次时,消耗的电能是：W =0.1 kW·h,由于工作时间是：t =20 min=1 200 s,所以,它的电功率是：P=W/t =0.1 kW·h/20 min=3.6×105 J/1 200 s=300 W. 26．27．(1)58 (2)小于 (3)正确 由题意可知0~30 s 甲、乙所吸收的热量Q 吸相同,由图可知温度变化Δt 也相同,由Q cm t =∆吸可知,因为m 甲<m 乙,所以c 甲>c 乙.[解析](1)由图可知,温度计的分度值是1 ℃,所以此时乙的温度为58 ℃；(2)因为甲液体一直在吸收热量,所以第30 s 的内能小于第35 s 的内能；(3)小明的说法正确,由题意可知0~30 s 甲、乙所吸收的热量Q 吸相同,由图可知温度变化Δt 也相同,由Q cm t ∆吸＝可知,因为m 甲<m 乙,所以c 甲>c 乙.28．(1)如下图所示.(2)左(3)2.5 0.5 (4)5[解析](1)电源电压为3 V,电压表选用小量程与电阻并联,如下图所示.(2)连接电路时,闭合开关前,变阻器的滑片P应置于阻值最大处,即最左端；(3)闭合开关,将滑动变阻器的滑片P移到某处,电压表及电流表的示数分别如图乙、丙所示,电压表选用小量程,分度值为0.1 V,则电压表的示数为 2.5 V,电流表选用小量程,分度值为0.02 A,电流表的示数为0.5 A.(4)由欧姆定律,R的阻值为：R=2.5V0.5AUI=5 Ω.29．(1)0~3 右(2)灯泡断路(3)0.75 5 (4)灯丝电阻随温度的升高而增大[解析](1)由电路图知道,电压表与灯泡并联,又因为小灯泡的额定电压为2.5 V,所以电压表选择0~3 V的量程；为了保护电路中各元件,闭合开关前,应将滑动变阻器的滑片移至阻值最大处,即最右端.(2)因为小灯泡熄灭,且电流表无示数,所以电路中某处可能出现了断路；又因为电压表的示数是3 V,所以小灯泡处发生断路.(3)当小灯泡两端电压为2.5 V时,从乙图中读出此时电流为I=0.3 A；故小灯泡的额定功率为P=UI=2.5 V×0.3 A=0.75 W；当小灯泡两端电压为1 V时,从乙图中读出此时电流为I′=0.2 A,所以小灯泡此时的电阻为R=U′/I′＝1 V/0.2 A＝5 Ω；(4)由乙图知道灯丝电流随电压的升高而增大,但小灯泡的电流随电压变化的图象不是一条直线,说明小灯泡的电阻不是定值,即灯丝的电阻随温度的变化而变化.30．(1)闭合S,断开S1时,电路为R1的简单电路,由UIR=可知,电源的电压U=U1=I1R1=0.3 A×20 Ω=6 V；(2)若再闭合S1时,两电阻并联,则U2=U=6 V,电流表示数的变化量即为R2支路的电流,则I2=0.2A；由UIR=可知,226V300.2AURI===Ω.31．(1)因为灯泡L标有“12 V 6 W”字样,所以,由P=U2/R知道,灯丝电阻值：R L=2212V24Ω6WUP==；(2)根据题意知道,灯泡的额定功率：P=6 W=0.006 kW,灯泡正常发光的时间：t=10 min=1/6 h,在10 min内灯泡消耗的电能：W=P额t=0.006 kW×1/6 h=0.001 kW·h；(3)由图知道,灯泡和滑动变阻器串联,电压表测量滑动变阻器两端的电压,设电源电压为U,滑动变阻器的最大阻值为R,则当P在b点时,滑动变阻器接入电路的电阻最大,且此时电压表示数是5 V,电路在的电流：I=(U−5 V)/R L=5 V/R当P在中点时,滑动变阻器有一半电阻接入电路,且电压表示数是3 V,同理可得：U−3 V/R L=3 V/(R/2)故解得电源电压：U=15 V；(4)将U=15 V代入(U−5 V)/R L=5 V/R解得,滑动变阻器的最大阻值：R=12 Ω.32．(1)加热保温(2)121 363 (3)加热200 s,保温400 s[解析](1)如图电路,开关与触点1连通时,只有R1接入电路工作,电阻较小,根据2UPR=知,此时功率较大,热水器处于加热状态；与触点2连通时,两电阻串联,电阻较大,功率较小,处于保温状态.(2)加热功率为400 W,根据2UPR=得,R1的阻值为：()221220V=121Ω400WURP==加热；保温功率为100 W,根据2UPR=得,总电阻为：()22220V=484Ω100WURP==保温则R2的阻值为：21484Ω121Ω=363ΩR R R=-=-.(3)热水器10 min即600 s消耗电能1.2×105 J,根据W Pt=得：()5600s 1.210J W P t P t=+-=⨯加热保温,解得：200st=,则保温时间为：t'=-；即加热时间为200 s,保温时间为400 s.600s200s=400s。

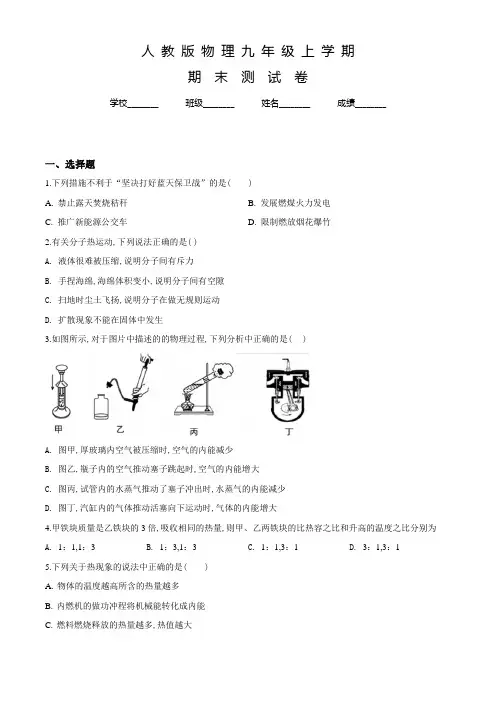

人教版九年级上册物理《期末考试试题》附答案
A. B.
C. D.
12.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作,一段时间后,发现两个电表的示数都变大,则出现这种故障的可能原因是()
A.R1短路B.R1断路C.R2短路D.R2断路
13.小明将酒精气体传感器R2、电阻R1与电压表组成如图所示电路.闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发现电压表示数逐渐增大.此过程中()
(1)则1t垃圾“榨”出的燃料油完全燃烧能释放多少热量?
(2)在一个标准大气压下,这些热量的30%被5×103kg初温是30℃的水吸收,则水温能升高多少℃?[c水=4.2×103J/(kg·℃),ρ水=1.0×103kg/m3]
35.如图是小宇家中电饭锅的铭牌,其内部简化电路如下图所示,其中R1和R2都是电热丝(不考虑温度对电阻的影响).
D．燃放烟花爆竹能产生空气污染物,所以限制燃放烟花爆竹,可减少空气污染,利于“坚决打好蓝天保卫战”,故D不符合题意.
故选B.
2.有关分子热运动,下列说法正确的是()
A. 液体很难被压缩,说明分子间有斥力
B. 手捏海绵,海绵体积变小,说明分子间有空隙
C. 扫地时尘土飞扬,说明分子在做无规则运动
D. 扩散现象不能在固体中发生
人 教 版 物 理 九年 级上学 期
期末测 试 卷
学校________班级________姓名________成绩________
一、选择题
1.下列措施不利于“坚决打好蓝天保卫战”的是()
A.禁止露天焚烧秸秆B.发展燃煤火力发电
C.推广新能源公交车D.限制燃放烟花爆竹
2.有关分子热运动,下列说法正确的是()

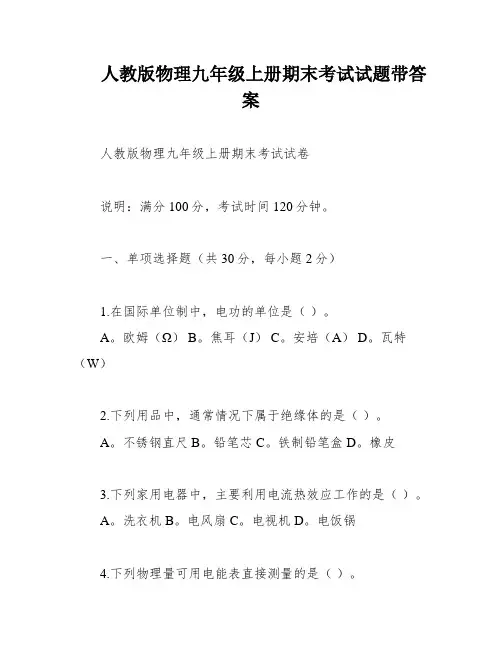

人教版物理九年级上册期末考试试题带答案
