732强酸苯乙烯阳离子交换树脂
731磺酸离子交换树脂原理
731磺酸离子交换树脂原理
731磺酸离子交换树脂是一种强酸性离子交换树脂。
其原理基
于树脂上存在着许多硫酸基团（-SO3H），这些硫酸基团具有
强酸性，可以与其他离子溶质发生离子交换反应。
具体原理如下：
1. 离子交换：731磺酸离子交换树脂中的硫酸基团与水中的阴
离子（如氯离子、硝酸根离子等）发生离子交换反应。
交换反应的原理是树脂上的硫酸基团会释放H+离子，而水中的阴离
子会与树脂上的H+离子结合，形成新的溶质。
这样，树脂吸
附了水中的阴离子。
2. 选择性吸附：离子交换树脂的选择性吸附性质是通过树脂上的硫酸基团的强酸性来实现的。
不同的离子在树脂上的吸附能力与其与硫酸基团之间的离子作用力有关，离子作用力越强，吸附能力越好。
因此，731磺酸离子交换树脂在吸附不同阴离
子时，会显示出一定的选择性。
总的来说，731磺酸离子交换树脂的原理是依靠树脂上的硫酸
基团与水中的阴离子进行离子交换反应，吸附了水中的阴离子，实现了分离和提取的目的。
阳离子交换树脂的制备流程
阳离子交换树脂的制备流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!阳离子交换树脂的制备流程。
1. 原料选择。
选择高品质的交联剂（如苯乙烯、丙烯酸酯或丙烯酰胺），以及合适的单体（如苯乙烯、甲基丙烯酸甲酯或乙烯基吡啶）。
软化水阳离子交换树脂的分类与性能

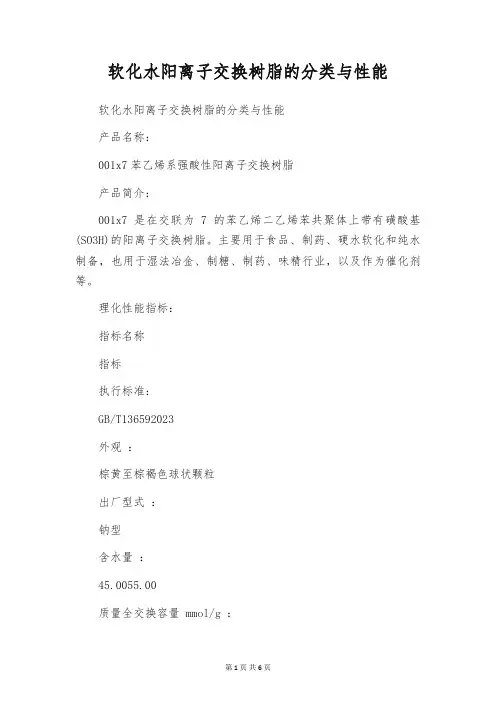

软化水阳离子交换树脂的分类与性能软化水阳离子交换树脂的分类与性能产品名称：001x7苯乙烯系强酸性阳离子交换树脂产品简介：001x7是在交联为7的苯乙烯二乙烯苯共聚体上带有磺酸基(SO3H)的阳离子交换树脂。
主要用于食品、制药、硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂等。
理化性能指标：指标名称指标执行标准：GB/T136592023外观：棕黄至棕褐色球状颗粒出厂型式：钠型含水量：45.0055.00质量全交换容量 mmol/g ：≥4.50体积全交换容量 mmol/ml ：≥1.80湿视密度 g/ml ：0.770.87湿真密度 g/ml ：1.2501.290范围粒度：(0.315mm1.250mm)≥95.0下限粒度：(0.315mm)≤1.0有效粒径 mm ：0.4000.700均一系数：≤1.60磨后圆球率：≥90.00使用参考指标：指标名称指标pH范围114高使用温度℃Na+:120 H+:100转型膨胀率(Na+H+)≤10工作交换容量 mmol/L≥1200运行流速 m/h1530阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。
如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。
在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。
树脂在贮存或运输过程中，应保持在540C的温度环境中，避免过冷或过热，影响质量。
若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。
新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。
当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
所以，新树脂在投运前要进行预处理。
阳离子交换树脂
A
5
制备
• 在共聚物中引入不同的官能团即可制得阳离子树 脂和阴离子树脂。
• 如使用硫酸将共聚物中的苯环磺化即可制得强酸 型阳离子树脂，
• 而引入羧基则制得弱酸性阳离子树脂。对于强碱 性离子树脂则可通过在共聚物中引入季铵基而制 得
A
6
催化作用与性能
• 离子交换树脂催化剂作为固体酸、碱催化 剂与均相溶液中的硫酸、盐酸、氢氧化钠 （钾）这些常规的酸、碱催化剂的作用是 一样的。
• 离子交换树脂的催化性能介于低分子量的 酸、碱均相体系和无机固体酸、碱催化体 系之间。
A
8
选择性
离子交换树脂对水中各种离子的交换能力是 不相同的，例如在常温、低浓度水溶液中，树脂 对一些常见离子的选择性为：
强酸性阳离子交换树脂：Fe 3+＞Al 3+ ＞Ca 2+ ＞Mg 2+ ＞K + ＞Na + ＞H +
A
11
• （3）可实现生产连续化
• 大孔的离子交换树脂由于具有固定的结构 ，其体积受溶剂作用的影响很小。因此， 适用于填充柱操作，实现生产连续化。在 较低的压力下可以达到较高的流速，并可 使用极性差别很大的反应溶剂。
A
12
• （4）节省建设投资
• 酸性树脂催化剂与低分子酸催化剂相比，酸 部位处于树脂的内部，消除了酸与反应器壁 的接触，避免了酸对反应器壁腐蚀的麻烦。 因此，所用的设备和装置不必选用高度防腐 的昂贵材料，从而可以节省建设投资
由于树脂催化剂具有这种物理性质因此反应完成后催化剂可以通过简单的过滤方法从反应混合物中分离出来免除了常规酸碱催化剂使用后需要进行中和洗涤干燥蒸馏等后处理程序同时避免了废酸碱液体对环境的污染
阳离子交换树脂
型号规格
型号规格
001×1强酸性苯乙烯系阳 离子交换树脂 (a)≥4.5 (b)≥0.4 (美)Amberlite IR-116 (美)Dowex 50×1抗菌素提炼，医药化工等。 001×2强酸性苯乙烯系阳离子交换树脂 (a)≥4.5 (b)≥0.6 (美)Dowex 5×2抗菌素提炼，医药化工等。 001×3强酸性苯乙烯系阳离子交换树脂 (a)≥4.5 (b)≥1.0 (日)Diaion SK-103抗菌素提炼，医药化工等。 001×4强酸性苯乙烯系阳离子交换树脂 (a)≥4.5 (b)≥1.3 (美)Amberlite IR-118高纯水制备及抗菌素提炼等。 001×7强酸性苯乙烯系阳离子交换树脂 (a)≥4.
大孔树脂内部的孔隙又多又大，表面积很大，活性中心多，离子扩散速度快，离子交换速度也快很多，约比 凝胶型树脂快约十倍。使用时的作用快、效率高，所需处理时间缩短。大孔树脂还有多种优点：耐溶胀，不易碎 裂，耐氧化，耐磨损，耐热及耐温度变化，以及对有机大分子物质较易吸附和交换，因而抗污染力强，并较容易 再生。
3、离子交换树脂的工业产品中，常含有少量低聚合物和未参加反应的单体，还含有铁、铅、铜等无机杂质， 当树脂与水、酸、碱或其他溶液接触时，上述物质就会转入溶液中，影响出水质量，因此，新树脂在使用前必须 进行预处理，一般先用水使树脂充分膨胀，然后，对其中的无机杂质（主要是铁的化合物）可用4-5%的稀盐酸除 去，有机杂质可用2-4%稀氢氧化钠溶液除去，洗到近中性即可。如在医药制备中使用，须用乙醇浸泡处理。
注意事项
注意事项
1、离子交换树脂含有一定水分，不宜露天存放，储运过程中应保持湿润，以免风干脱水，使树脂破碎，如 贮存过程中树脂脱水了，应先用浓食盐水（10%）浸泡，再逐渐稀释，不得直接放入水中，以免树脂急剧膨胀而 破碎。
实验一 离子交换树脂总交换容量的测定
实验原理
强酸性阳离子交换树脂（强酸性苯乙烯系阳离子交换树脂是 一种磺酸化苯乙烯系凝胶型强酸性阳离子交换树脂，不溶于 水，不溶于酸和碱的稀释液，适合用于软化剂顺向再生纯化 系统）与碱作用生成水为一不可逆反应，故可用静态法测定 总交换量：RH+NaOH→RNa+H2O；用标准HCl滴定剩余 NaOH含量来测定总交换容量。
注意事项
实验所用的玻璃仪器注意用蒸馏水冲洗干净； 装柱前，在柱子底部加入少许棉花，防止树脂堵塞出口； 装柱时应注意防止树脂混入气泡； 装柱后，要保持液面超过树脂面，不能让柱中水流干或溢
出； 为防止加试液时，树脂被冲起，在上面也铺少许棉花； 交换时，要注意经常检查流出液的pH； 实验完毕，将树脂统一回收，以便再生，取出玻璃棉，将
实验中使用的是国产 732 型阳离子交换树脂，它是强酸 型阳离子交换树脂，含有的活性基团是 SO3H ( 磺酸基 ), 其中的 H+可被溶液中的阳离子交换。
实验原理
对阳离子的吸附 高价离子通常被优先吸附，而低价离子 的吸附较弱。在同价的同类离子中，直径较大的离子的被 吸附较强。一些阳离子被吸附的顺序如下： Fe3+ > Al3+ > Pb2+ > Ca2+ > Mg2+ > K+ > Na+ > H+
实验步骤 (动态法)
2. 装柱 称取树脂约10 g置于小烧杯中，加入少量去离子水。
在层析柱中加入约1/4柱体积的去离子水，然后将所有的树 脂小心倒入柱中，装柱时应注意不使树脂层中有气泡存在 （可用吸耳球一边装柱一边轻轻敲击柱子外侧，防止混入 气泡），控制柱底水流出速度（恒定，约2 mL/min左右）， 要保持液面高于树脂表面，不能让柱中水流干或溢出。为 防止之后的加试液时，树脂被冲起，在上面也铺一层棉花。
离子交换原理
c. 苯乙烯系强碱性阴离子交换树脂 H
CH2 CH CH2 C
HO(CH3)3N CH2
C H
CH2
717阴离子交换树脂（氯型、乙烯苯基-N,N,N-三甲基氯化铵与二乙烯苯的聚合物）
d. 苯乙烯系弱碱性阴离子交换树脂
H CH2 CH CH2 C
HO(CH3)2NH CH2
C H
水中的阴离子（如Cl-、HCO3-等）与阴离子交换树脂上的OH-进行交换，水中阴离 子被转移到树脂上，而树脂上的OH- 交换到水中。而H+ 与OH- 相结合生成水，从而 达到脱盐的目的(见下页图) 。
第17页，共25页。
离子交换原理示意图
H+
Na+
NaCl
阳离子交换树脂
阳离子交换树脂
OH
Cl-
-
阴离子交换树脂
H2SO4
基 反
应
R —SO3 H
母体 固定离子 可交换离子
第7页，共25页。
(二) 分类
按主要成分
聚苯乙烯型树脂、聚丙烯酸型树脂、酚-醛型 树脂等；
按选择性
离子交 换树脂
阳离子交换树脂 阴离子交换树脂
按结构
强酸性阳离子交换树脂 (磺酸基团) 弱酸性阳离子交换树脂 (羧酸基团) 强碱性阴离子交换树脂(季铵基团) 弱碱性阴离子交换树脂 (伯、仲、叔胺基)
第23页，共25页。
单床式
料液
固定床设备
多床式
料液
复床式
料液
混合床式
料液
处理液
处理液
第24页，共25页。
处理液
处理液
连续流动床设备
➢下图为三塔式移动床，由交换塔、再生塔和清洗塔组成。运行时，原水由交换塔下部逆流而上，把整个树脂层承托 起来并与之交换离子。
阳离子交换树脂的制备
二、实验原理
离子交换树脂是球型小颗粒，这样的形状使离子 交换树脂的应用十分方便。按功能基分类，离子 交换树脂又分为阳离子交换树脂和阴离子交换树 脂。当把阳离子基团固定在树脂骨架上，可进行 交换的部分为阳离子时，称为阳离子交换树脂， 反之为阴离子交换树脂。所以树脂的定义是根据 可交换部分确定的。不带功能基的大孔树脂，称 为吸附树脂。
二、实验原理
阳离子树脂用酸处理后，得到的都是酸型， 根据酸的强弱，又可分为强酸型及弱酸型 树脂。一般把磺酸型树脂称为强酸型，羧 酸型树脂称为弱酸型，磷酸型树脂介于这 两种树脂之间。交换过的树脂分别用强酸 或强碱处理后可以再生使用。
二、实验原理
采用悬浮聚合法制备出苯乙烯-二乙烯基苯 交联聚合物的珠粒，然后使用浓硫酸进行 磺化反应，从而生成强酸型阳离子交换树 脂。为了使珠粒能够均匀磺化，在磺化前 使用二氯乙烷充分溶胀珠粒。制备的是凝 胶型磺酸树脂。
阳离子交换树脂的制备
一、实验目的
1. 通过苯乙烯和二乙烯苯共聚物的磺化 反应，了解制备功能高分子的一个方法。 2. 掌握离子交换树脂体积交换量的测定 方法。
二、实验原理
离子交换树脂是一种带有离子基团的交联 聚合物，这些离子基团可与溶液中的离子 进行交换反应，在水处理、贵金属的回收 与提纯、原子能工业、催化化学反应、海 洋资源、化学工业、食品加工、分析检测、 环境保护等方面得到广泛的应用。
五、注意事项
由于是强酸，操作中要防止酸被溅出。学 生可准备一空烧杯，把树脂倒入烧杯内， 再把硫酸倒进盛树脂的烧杯中，可以防止 酸被用蒸 馏水洗涤，为什么?
四、实验步骤
1. 在250mL装有搅拌器、回流冷凝管的三口瓶中，加入 10g自制的交联聚苯乙烯和60mL二氯乙烷， 缓慢搅拌下在60 ℃ 使微粒充分溶胀0.5 h。 2. 反应体系升温至70℃，用滴液漏斗逐滴加入浓硫酸 100mL，需30min-40min。加入完毕，升温至80℃继续反 应2-3h。 3. 用布氏漏斗过滤，磺化产物倒入400 mL烧杯中，用冷 水浴冷却，加入30％硫酸，在搅拌下逐滴滴加蒸馏水(150 mL-200 mL)进行稀释，温度不要超过35℃。 4. 放置0.5 h以便珠子内部酸度达到平衡，再加入水稀释， 过滤，用20 mL丙酮洗涤两次以除去二氯乙烷，最后用水 洗涤到滤液为中性，干燥、称重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
732强酸苯乙烯阳离子交换树脂
732阳离子 强酸强碱型
AB-8型大孔吸附树脂是苯乙烯型弱极性共聚体
B335 resin
732yanglizi qiangsuanqiangjian
Tuosesu ab-8
Yinlizijiaohuan B-335 BINGXILEI
YIGONGJIN
题材不限 广西 合成两三篇
产品编号： 240625
中文名称： 阳离子交换树脂IR120(钠型)
英文名称： Amberlite® IR-120
产品规格： 进口 Na form, ion-exchange resin 1 KG
产品信息：
产品编号： 240625
中文名称： 001×7(732)强酸性苯乙烯系阳离子交换树脂
产品规格： 进口 Na form, ion-exchange resin 1 KG
产品价格： 电议
产品介绍： 产品编号 规格
240625 Na form, ion-exchange resin 1 KG
