上海海事大学工程力学期末试卷
工程力学 期末考试卷AB卷带答案测试题练习题试卷模拟题
试卷编号：【20701A 】第1页 共13页密封线内请勿答题一、填空题：（每空1分，共计10分）1、在任何外力作用下，大小和形状始终保持不变的物体称为（ ）。
2、力使物体机械运动状态发生改变，这一作用称为力的( )。
3、力偶由一对（ ）、( )、（ ）的平行力所构成。
4、梁上有均布载荷作用的一段，剪力图（ ）线，弯矩图（ ）线，在集中力偶作用处，剪力图( )，弯矩图有( )。
5、细长压杆由于其轴线不能维持原有直线形状的平衡状态，而丧失正常工作能力的现象称为（ ）。
二、基础知识应用题：(共计35分)1、画下列构件受力图。
（4分）试卷编号：20701A 考试方式：院考第二学期 期末考试（A 卷）工程力学 试题2014 年06月适用班级：13G111、112、113、114、115、116、131、132、141、142、161、171、172、231 13G421、422、423、441、5312、画下列拉压杆件的内力图。
（14分）20Nm50Nm=4kN/m2kNm4m3m NO xTO xQOMOxx3、计算下列连接构件中螺栓的剪切面积和挤压面积。
（4分）4、求力F在三个坐标轴上的投影。
（4分）5、图示为三根材料相同、直径相等的杆件。
问，哪一根杆的稳定性最差？哪一根杆的稳定性最好？(4分)(c)(b)(a)1m.7m.5mPPP考试科目：《工程力学》第2页共13页试卷编号：【20701A 】第3页 共13页密封线内请勿答题6、下图为底碳钢拉伸时的应力应变曲线，在图中标明σp ，σs ，σb ，写出E 与α的关系。
(5分)综合应用题：（计55分）三、计算支架A 、C 处的约束反力。
已知悬重G =10kN ，自重不计。
（10分）四、一钢木结构如图）所示。
AB 为木杆，其横截面面积A AB =10×103mm 2；许用应力[σ]AB =7MPa ；BC 为钢杆，其横截面面积A BC =600mm 2，许用应力[σ]BC =160MPa 。
工程力学 期末试卷(A 卷)含答案
《工程力学》期末试卷（A 卷）卷面总分：100分答题时间：120分钟题一二三四五六七八九十总分号得分题目一一、单项选择题（本大题共10小题，每小题3分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在下面的空格内。
错选、多选或未选均无分。
1 2 3 4 5 6 7 8 9 101.胡克定律适用的条件是A．σ≤σp B．等截面直杆C．σ≤σs D．全杆轴力相同2．一圆截面直杆，两端承受拉力作用，若将其直径减小一倍，其它条件不变，则( ) A．轴力减小一倍B．应力是原来的4倍C．强度减小一倍D．伸长量是原来的2倍3．如图所示，AB杆受力偶矩M作用处于平衡，已知支座A处的约束反力与AB杆成30°角，则支座B处的斜面倾角α应为( )A．0°B．30°C．60°D．45°4．“二力平衡公理”和“力的可传性原理”适用于( )A．任何物体B．固体C．弹性体D．刚体5．扭转圆轴横截面上的内力是( )A．弯矩B．轴力C．扭矩D．剪力6．脆性材料的许用应力[σ]小于( )A．σe B．σpC．σs D．σb7．圆轴受扭时，内力偶矩称为扭矩，表示为( )A．F N B．F QC．T D．M8．一等截面铸铁梁的弯矩图如图所示，设计梁的截面时，最合理的截面应该是图( )9．图示超静定梁的超静定次数是( )A．1次B．2次C．3次D．4次10图示杆的重量为P，放置在直角槽内。
杆与槽为光滑面接触，A、B、C为三个接触点，则该杆的正确受力图是( )题目二二、填空题（本大题共10小题，每小题3分，共30分）请在每小题对应下面的空格中填上正确答案。
错填、不填均无分。
11 12 13 14 15 16 17 18 19 2011.作用于刚体上的力，可沿其作用线任意移动其作用点，而不改变该力对刚体的作用效果，称为力的________。
12.二力构件上的两个力，其作用线沿该两个力______ 的连线。
大学工程力学专业《大学物理（二）》期末考试试卷A卷 含答案
大学工程力学专业《大学物理（二）》期末考试试卷A卷含答案姓名：______ 班级：______ 学号：______考试须知：1、考试时间：120分钟，本卷满分为100分。
2、请首先按要求在试卷的指定位置填写您的姓名、班级、学号。
一、填空题（共10小题，每题2分，共20分）1、两个相同的刚性容器，一个盛有氧气，一个盛氦气（均视为刚性分子理想气体）。
开始他们的压强和温度都相同，现将3J的热量传给氦气，使之升高一定的温度。
若使氧气也升高同样的温度，则应向氧气传递的热量为_________J。
2、质量为m的物体和一个轻弹簧组成弹簧振子，其固有振动周期为T．当它作振幅为A的自由简谐振动时，其振动能量E＝__________。
3、刚体绕定轴转动时，刚体的角加速度与它所受的合外力矩成______，与刚体本身的转动惯量成反比。
（填“正比”或“反比”）。
4、二质点的质量分别为、. 当它们之间的距离由a缩短到b时，万有引力所做的功为____________。
5、一质点在OXY平面内运动,其运动方程为,则质点在任意时刻的速度表达式为________；加速度表达式为________。
6、一个绕有500匝导线的平均周长50cm的细螺绕环，铁芯的相对磁导率为600，载有0.3A 电流时, 铁芯中的磁感应强度B的大小为___________；铁芯中的磁场强度H的大小为___________ 。
7、一长直导线旁有一长为，宽为的矩形线圈，线圈与导线共面，如图所示. 长直导线通有稳恒电流，则距长直导线为处的点的磁感应强度为___________；线圈与导线的互感系数为___________。
8、若静电场的某个区域电势等于恒量，则该区域的电场强度为_______________，若电势随空间坐标作线性变化，则该区域的电场强度分布为 _______________。
9、质量为M的物体A静止于水平面上，它与平面之间的滑动摩擦系数为μ，另一质量为的小球B以沿水平方向向右的速度与物体A发生完全非弹性碰撞．则碰后它们在水平方向滑过的距离L＝__________。
工程力学期末考试试卷(带答案)
工程力学期末考核试卷（带答案）题号 一二三四五六七八九十总分 得分一、判断题（每题2分，共10分）1、若一个杆件受三力作用而处于平衡，则此三力必平行或者汇交于一点。
（ ）2、剪力以对所取的隔离体有逆时针趋势为正。
（ ）3、力偶与力矩两者的量纲相同，都是【力的单位】×【长度的单位】。
（ ）4、杆系结构中增加或拆除二元体不会改变体系的几何属性。
（ ）5、光滑接触面的约束反力可能是拉力，也可能是压力。
（ ） 二、填空题（每空5分，共35分）1、已知：矩形截面h=18cm ，b=12cm ，y=6cm ，如下图所示， 则：Z I = ， z S= 。
2、如上左图所示，一梁自由端作用1F 、2F 两个力,则此两力对梁上O 点的力矩分别为M1= ，M2= 。
3、杆件的横截面A=1000mm 2，P1=3KN,P2=8KN,受力如下图所示,此杆处于平衡状态。
命题教师： 院系负责人签字：则P 3=______________、σ1-1=_________ _，σ2-2=_________ _。
得分 阅卷人得分阅卷人班 级： 姓 名： 学 号：…………………………………………密……………………………………封………………………………线…………………………三、计算题（共55分）得分阅卷人1、求图示三铰刚架A,B处的支座反力。
（15分）2、P1=30kN，P2 =10kN , AC段的横截面面积A AC=500mm2,CD段的横截面面积A CD=200mm2，弹性模量E=200GPa。
试作轴力图，并求杆端D的位移量。
（15分）3、已知图示梁，求该梁的支反力，并作出剪力图和弯矩图。
（25分）答案：一、判断题（每题2分，共10分）: 对 错 对 对 错 二、填空题（每空5分，共35分） 1. 5832cm4 270cm3 2. 163.2N.M -326.4N.M 3. 5KN 3MPa - 5MPa三、计算题（共55分）1. 【解】：取整个结构为研究对象，画受力图。

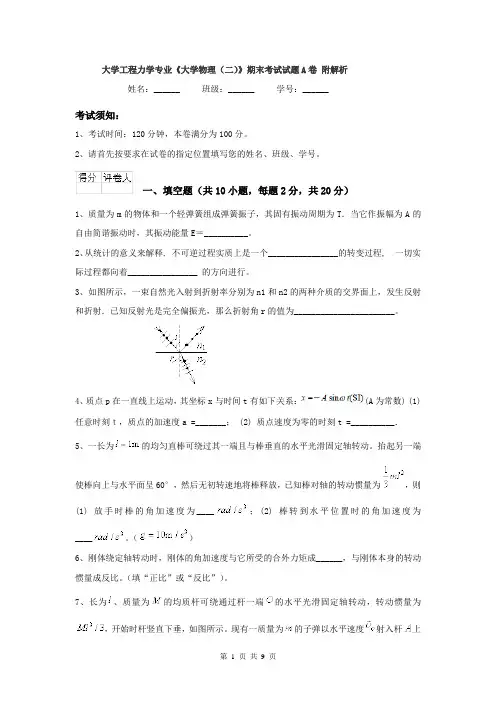

大学工程力学专业《大学物理（二）》期末考试试题A卷 附解析
大学工程力学专业《大学物理（二）》期末考试试题A卷附解析姓名：______ 班级：______ 学号：______考试须知：1、考试时间：120分钟，本卷满分为100分。
2、请首先按要求在试卷的指定位置填写您的姓名、班级、学号。
一、填空题（共10小题，每题2分，共20分）1、质量为m的物体和一个轻弹簧组成弹簧振子，其固有振动周期为T．当它作振幅为A的自由简谐振动时，其振动能量E＝__________。
2、从统计的意义来解释, 不可逆过程实质上是一个________________的转变过程, 一切实际过程都向着________________ 的方向进行。
3、如图所示，一束自然光入射到折射率分别为n1和n2的两种介质的交界面上，发生反射和折射．已知反射光是完全偏振光，那么折射角r的值为_______________________。
4、质点p在一直线上运动，其坐标x与时间t有如下关系：(A为常数) (1) 任意时刻ｔ，质点的加速度a =_______； (2) 质点速度为零的时刻t =__________．5、一长为的均匀直棒可绕过其一端且与棒垂直的水平光滑固定轴转动。
抬起另一端使棒向上与水平面呈60°，然后无初转速地将棒释放，已知棒对轴的转动惯量为，则(1) 放手时棒的角加速度为____；(2) 棒转到水平位置时的角加速度为____。
（）6、刚体绕定轴转动时，刚体的角加速度与它所受的合外力矩成______，与刚体本身的转动惯量成反比。
（填“正比”或“反比”）。
7、长为、质量为的均质杆可绕通过杆一端的水平光滑固定轴转动，转动惯量为，开始时杆竖直下垂，如图所示。
现有一质量为的子弹以水平速度射入杆上点，并嵌在杆中. ，则子弹射入后瞬间杆的角速度___________。
8、动方程当t=常数时的物理意义是_____________________。
9、将热量Q传给一定量的理想气体：（1）若气体的体积不变，则热量转化为_____________________________。
工程力学期末考试A卷和答案(完美)
201x～201x学年第x学期期末考试《工程力学》试题（A）xx 专业 xx 级第x学期201x年x月一、选择题（30分）1. 静力学研究的对象是（）A、物体B、流体C、物质D、刚体2. 两个大小为3N、4N的力合成一个力时，此合力最大值为（）A、5NB、7NC、12ND、1N3. 在研究拉伸与压缩应力应变时，我们把杆件单位长度的绝对变形称为（）A、应力B、线应变C、变形D、正应力4. 质点动力学基本方程为（）A、W=FSB、P=MVC、I=FTD、F=ma5. 以下关于截面上内力的大小的结论哪一个是正确的？（）A、与截面的尺寸和形状无关B、与截面的尺寸有关，但与截面的形状无关C、与截面的尺寸和形状有关D、与截面的形状有关，但与截面的尺寸无关6.下图的合力是（）A、F1B、F2C、F3D、F47.在下列关于轴向拉压杆轴力的说法中，错误的是（）A.拉压杆的压力只有轴力B.轴力的作用线与杆轴线重合C.轴力是沿杆轴作用的外力D.轴力与杆的横截面积和材料有关8.设一阶梯形杆的轴力沿杆轴是变化的，则在发生破坏的截面上（）A.外力一定最大，且面积一定最小B.轴力一定最大，且面积一定最大C.轴力不一定最大，但面积一定最小D.轴力与面积之比一定最大9．下列说法中不正确的是：（）A力使物体绕矩心逆时针旋转为负B.平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和C．力偶不能与一个力等效也不能与一个力平衡D．力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关10. 下列表述中正确的是（）A. 主矢和主矩都与简化中心有关。
B. 主矢和主矩都与简化中心无关。
C. 主矢与简化中心有关，而主矩与简化中心无关。
D．主矢与简化中心无关，而主矩与简化中心有关。
11.一圆截面直杆，两端承受拉力的作用，若将其直径增加一倍，则杆的抗拉刚度将是原来的（）。
A. 2倍B. 4倍C. 6倍D. 8倍12. 现有钢、铸铁两种棒材，其直径相同。
《工程力学》试题A
《工程力学》期末试卷（A ）一、选择填空题（每小题4分，共40分）1. 有一平面汇交力系，其力多边形如图所示，以下结论中____是正确的。
A. 该力系不是平衡力系B. 该力系是平衡力系C. F 4为力系的合力D. 对角线矢量OA 为力系的合力2. 作用在一个刚体上的两个力F A 、F B，满足F A =－F B 的条件，则该二力可能是______。
A. 作用力和反作用力或一个力偶 B. 作用力和反作用力或一对平衡的力 C. 一对平衡的力或一个力偶D. 一对平衡的力或一个力和一个力偶 3. 材料力学中变形固体的三个基本假设是______。
A. 弹性、均匀性、各向同性假设B. 小变形、弹性、均匀性假设C. 均匀性、连续性、各向同性假设 4. 构件在弹性范围内受力，关于横截面上正应力分布规律的论述中______是错误的。
A. 轴向压缩时，横截面上正应力均匀分布B. 轴向拉伸时，横截面上正应力均匀分布C. 圆轴扭转时，横截面上剪应力沿直径方向直线分布D. 梁纯弯曲时，横截面上正应力均匀分布 5. 等截面直杆如图，在力F 作用下_________。
A. 横截面a 上的轴力最大；B. 曲截面b 上的轴力最大；C. 斜截面c 上的轴力最大；D. 三种截面的轴力一样大。
6.等截面实心圆轴，两端作用扭转力偶矩M e时开始屈服。
若将其横截面面积增加一倍（仍为圆形截面），则该圆轴屈服时的扭转力偶矩为______。
A.e ；B.e；C. 2eM；D. 4eM7.图示单元体的应力状态是A.单向应力状态；B.二向应力状态；C.三向应力状态。
8.设图示矩形截面对z轴的静矩和惯性矩分别为S z和I z，则静矩和惯性矩_______是正确的。
A.2,22z zh hS bh I bh⎛⎫=⋅=⋅ ⎪⎝⎭；B.2,22z zh hS bh I bh⎛⎫=⋅≠⋅ ⎪⎝⎭；C.2,22z zh hS bh I bh⎛⎫≠⋅=⋅ ⎪⎝⎭；D.2,22z zh hS bh I bh⎛⎫≠⋅≠⋅ ⎪⎝⎭9.仅适用于圆轴弯扭组合变形的强度条件是_______。
大学工程力学专业《大学物理（二）》期末考试试卷 附答案
大学工程力学专业《大学物理（二）》期末考试试卷附答案姓名：______ 班级：______ 学号：______考试须知：1、考试时间：120分钟，本卷满分为100分。
2、请首先按要求在试卷的指定位置填写您的姓名、班级、学号。
一、填空题（共10小题，每题2分，共20分）1、一质点作半径为R的匀速圆周运动，在此过程中质点的切向加速度的方向______，法向加速度的大小______。
（填“改变”或“不变”）2、设描述微观粒子运动的波函数为，则表示_______________________；须满足的条件是_______________________；其归一化条件是_______________________。
3、从统计的意义来解释, 不可逆过程实质上是一个________________的转变过程, 一切实际过程都向着________________ 的方向进行。
4、一弹簧振子系统具有1.OJ的振动能量，0.10m的振幅和1.0m／s的最大速率，则弹簧的倔强系数为_______，振子的振动频率为_______。
5、一圆盘正绕垂直于盘面的水平光滑固定轴O转动，如图射来两个质量相同，速度大小相同，方向相反并在一条直线上的子弹，子弹射入圆盘并留在盘内，则子弹射入后的瞬间，圆盘的角速度_____。
6、若静电场的某个区域电势等于恒量，则该区域的电场强度为_______________，若电势随空间坐标作线性变化，则该区域的电场强度分布为 _______________。
7、已知质点的运动方程为，式中r的单位为m，t的单位为s。
则质点的运动轨迹方程，由t=0到t=2s内质点的位移矢量______m。
8、如图所示，一束自然光入射到折射率分别为n1和n2的两种介质的交界面上，发生反射和折射．已知反射光是完全偏振光，那么折射角r的值为_______________________。
9、一束平行单色光垂直入射在一光栅上，若光栅的透明缝宽度与不透明部分宽度相等，则可能看到的衍射光谱的级次为____________。
工程力学考试真题-17-18-1Final(B, Chinese)
第 1 页 共 2 页上 海 海 事 大 学 试 卷2017 — 2018 学年第一学期期末考试《 工 程 力 学 》（B 卷）班级 学号 姓名 总分1. 曲柄连杆活塞机构的活塞上受作用力F = 500 N 。
如不计所有构件的重量，问在曲柄上应加多大的力偶矩M ，方能使机构在图示位置平衡。
(15分)2．一实心圆截面轴转速为n = 500 r/min ，传递的功率为10 kW 。
如果该轴材料的许用切应力为][τ = 60 MPa ，许用单位长度扭转角为][θ = 1.0˚ / m ，剪切弹性模量为G = 80 GPa 。
试确定轴径。
(15 分)3. 试作如下图所示梁的剪力图和弯矩图。
(15 分)--------------------------------------------------------------------------------------装订线------------------------------------------------------------------------------------5 kN第 2 页 共 2 页4. 如图所示悬臂梁，其横截面形状尺寸如下图所示。
F = 10 kN ，M e = 90 kN·m 。
如果材料的许用拉应力 ][t σ= 60 MPa ，许用压应力][c σ= 140 MPa 。
试校核该梁的强度。
(20 分)5. 图示铁道路标的信号板，装在外径D = 80 mm 的空心柱上，信号板上作用的最大风载压强p = 5000 Pa ，若][σ= 80 MPa ，试按第三强度理论选择空心柱的厚度。
(20分)6. 一横截面为矩形的钢制杆， 横截面长80 mm ，宽30mm ，杆的一端为铰支，另一端为固定端。
材料的弹性模量E = 200 GPa ，比例极限σp = 230 MPa 。
试求能应用欧拉公式的最小杆长。
若杆长为2.5 m ，求此时的欧拉临界载荷。
《工程力学》期末考试试卷 A(有2套,带答案)
三、选择题（每题3分，共15分）1．固定端约束的约束本领是限制物体（ ）。
A 、不能移动；B 、不能转动；C 、不能移动和转动。
2． 如图2所示，力F 用在长方体的侧平面内，则以下表述正确的是（ ）。
Ａ、()0,0==F M F x x ； Ｂ、()0,0≠=F M F y y ；Ｃ、()0,0≠=F M F z z ；3．为保证构件使用不失效，对于塑性材料，许用应力常由（ ）除以大于1的安全系数而得到。
A 、比例极限；B 、屈服极限；C 、强度极限。
4．如图所示的阴影图形面积对z 轴的惯性矩为：A 、126434hb D I Z -=π B 、126434bh D I Z -=π C 、123234bh D I Z -=π 5．低碳钢抗拉时的屈服极限应力（ ）抗压时的屈服极限应力。
A 、高于；B 、低于；C 、等于。
四、作图题（共20分）1．求作出图示扭转杆的扭矩图。
（4分）得分得分2．求作出图示单外伸梁的剪力图和弯矩图，并确定|Q|max和|M|ma（16分）X的值。
得分五、计算题（共35分）1.试求图示简支刚架的支座反力。
（8分）2、图示一钢制阶梯形悬臂杆件，各段横截面面积分别为A1=A3=300mm2，A2=200mm2，弹性模量E = 200G Pa。
（1）试求杆中最大应力值；（5分）（2）试求杆的总变形。
（5分）2、图示外伸梁受集中荷载F=50kN和均布荷载q=10KN/m作用。
已知：梁的容许应力[σ]=100MPa；梁为矩形截面，截面宽b=100mm，截面高h=160mm；不计梁自重，试校核该梁的正应力强度能否满足要求。
（17分）《工程力学》A卷答案一、判断题：1、∨；2、⨯；3、⨯；4、⨯；5、∨；6、⨯；7、∨；8、∨；9、∨； 10、⨯。
二、填空题：1、刚体；2、此力偶矩；3、主矢为零；4、下；5、刚度；6、644d π；7、%5%,5<>δδ； 8、EAF=∆，弹性模量： 9、受压； 10、线性，上下边缘。
