2010一汽大众高尔夫A6全车电路图
服务修理手册A6 2010 ➤1接地点1.1发动机舱内接地点一览656 - 接地点，在右大灯上❑拧紧力矩：9Nm❑安装位置： ⇒ 页 2609 - 接地点，在排水槽内右侧❑拧紧力矩：9Nm❑安装位置： ⇒ 页 2❑未占用607 - 接地点，在排水槽内左侧❑拧紧力矩：9Nm❑安装位置： ⇒ 页 31 - 接地线、蓄电池-车身❑拧紧力矩：9Nm❑安装位置： ⇒ 页 3615 - 接地点，在左侧减震支柱上❑拧紧力矩：9Nm❑安装位置： ⇒ 页 3655 - 接地点，在左大灯上❑拧紧力矩：9Nm❑安装位置： ⇒ 页 4642 - EC 风扇接地点❑拧紧力矩：9Nm❑安装位置： ⇒ 页 4652 - 变速箱和发动机接地的接地点❑拧紧力矩：9Nm❑安装位置： ⇒ 页 418 - 接地点，在发动机缸体上❑拧紧力矩：15Nm❑安装位置： ⇒ 页 515 - 气缸盖上的接地点-箭头-❑拧紧力矩：9Nm❑安装位置： ⇒ 页 5656 - 接地点，在右大灯上-箭头-609 - 接地点，在排水槽内右侧-箭头-（未占用）1 - 接地线、蓄电池—车身-箭头 A-615 - 接地点，在左侧减震支柱上-箭头 B-642 - EC 风扇接地点-箭头 B-652 - 变速箱和发动机接地的接地点-箭头 A-18 - 发动机缸体上接地点-箭头-15 - 发动机缸盖上接地点-箭头-1.2车内接地点一览43 - 接地点，右侧 A 柱下部❑拧紧力矩：9Nm❑安装位置： ⇒ 页 747 - 接地点，在右前脚部空间内❑拧紧力矩：9Nm❑安装位置： ⇒ 页 7610 - 接地点（音频），在前部中控台下方❑拧紧力矩：9Nm❑安装位置： ⇒ 页 7602 - 接地点，在左前脚部空间内❑拧紧力矩：9Nm❑安装位置： ⇒ 页 844 - 接地点，左侧 A 柱下部❑拧紧力矩：9Nm❑安装位置： ⇒ 页 8605 - 接地点，在转向柱上部❑拧紧力矩：9Nm❑安装位置： ⇒ 页 843 - 接地点，右侧 A 柱下部-箭头 A-47 - 接地点，在右前脚部空间内-箭头 B-610 - 接地点（音频），在前部中控台下方-箭头-602 - 接地点，在左前脚部空间内-箭头 B-44 - 接地点，左侧 A 柱下部-箭头 A-605 - 接地点，在转向柱上部-箭头-1.3行李箱内接地点一览681 - 接地点 1，在右后侧围板内-箭头-❑安装位置 ⇒ 页 10682 - 接地点 2，在右后侧围板内-箭头-❑安装位置 ⇒ 页 1053 - 接地点，在行李箱盖内上部-箭头-❑安装位置 ⇒ 页 10679 - 接地点 2，在左后侧围板内❑安装位置 ⇒ 页 11682 - 接地点 2，在右后侧围板内-箭头-53 - 接地点，在行李箱盖内上部-箭头-1保险丝1.1保险丝（SA）、（SB）、（SC）一览1 - 保险丝架 A 上的保险丝（SA）❑电控箱 Low 安装位置 ⇒ 页 2❑电控箱 Low 保险丝位置分配 ⇒ 页 32 - 保险丝架 B 上的保险丝（SB）❑电控箱 Low 安装位置 ⇒ 页 4❑电控箱 Low 保险丝位置分配 ⇒ 页 43 - 保险丝架 C 上的保险丝（SC）❑电控箱 Low 安装位置 ⇒ 页 7❑电控箱 Low 保险丝位置分配 ⇒ 页 84 - 热敏保险丝，在仪表板左下方❑安装位置 驾驶员座椅调节装置热敏保险丝 1 -S44- ⇒ 页 111.2保险丝（SA）的安装位置，在电控箱 Low 上拧紧力矩=>电气设备；维修组 97；拆卸和安装保险丝架保险丝颜色200 A - 黑色150 A - 黑色125 A - 黑色100 A - 黑色80 A - 黑色70 A - 黑色60 A - 黑色50 A - 黑色40 A - 黑色30 A - 黑色1.2.1电控箱 Low 保险丝位置分配编号电路图中的名称额定值功能/部件接线端1B保险丝架 A 上的保险丝 1 -SA1-150A200A -三相交流发电机 -C- （90A/120A）三相交流发电机 -C- （140A）30a2C保险丝架 A 上的保险丝 2 -SA2-80A-助力转向控制单元 -J500-电控机械式助力转向器电机 -V187-30a3E保险丝架 A 上的保险丝 3 -SA3-50A-散热器风扇控制单元 -J293-散热器风扇 -V7-散热器风扇 2 -V177-30a4H保险丝架 A 上的保险丝 4 -SA4---未占用-5D保险丝架 A 上的保险丝 5 -SA5-80A-车内保险丝插座接线端 3030a 6F保险丝架 A 上的保险丝 6 -SA6--未占用-7G保险丝架 A 上的保险丝 7 -SA7---未占用-1.3保险丝（SB），在电控箱 Low 上，在发动机舱内左侧- 保险丝颜色50 A - 红色40 A - 橙色30 A - 淡绿色25 A - 天然色（白色）20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅褐色1.3.1电控箱 Low 保险丝位置分配编电路图中的名称额定值功能/部件接线端号F1-保险丝架 B 上的保险丝 1 -SB1---未占用-F2-保险丝架 B 上的保险丝 2 -SB2-30A-自动变速箱机械电子单元 -J743- 1)30a F3-保险丝架 B 上的保险丝 3 -SB3-5A-车载电网控制单元 -J519-30a F4-保险丝架 B 上的保险丝 4 -SB4-30A-ABS 控制单元 -J104-30a F5-保险丝架 B 上的保险丝 5 -SB5-15A-自动变速箱机械电子单元 -J743- 1)30a F6-保险丝架 B 上的保险丝 6 -SB6-5A-组合仪表控制单元 -J285-转向柱电子装置控制单元 -J527-30a F7-保险丝架 B 上的保险丝 7 -SB7-40A-接线端 15 供电继电器 -J329-30a F8-保险丝架 B 上的保险丝 8 -SB8-15A-收音机 -R-带收音机和导航系统显示单元的控制单元 -J503-外部多媒体设备接口 -R215-30aF9-保险丝架 B 上的保险丝 9 -SB9---未占用-F10-保险丝架 B 上的保险丝 10 -SB10-5A-发动机控制单元 -J623- 2)Motronic 供电继电器 -J271- 2)端子 30 供电继电器 -J317- 3)发动机控制单元 -J220- 3)30aF11-保险丝架 B 上的保险丝 11 -SB11---未占用-F12-保险丝架 B 上的保险丝 12 -SB12-5A-数据总线诊断接口 -J533-30aF13-保险丝架 B 上的保险丝 13 -SB13-15A30A -发动机控制单元 -J623- 2)发动机控制单元 -J220- 3)87aF14-保险丝架 B 上的保险丝 14 -SB14-20A-带功率输出级的点火线圈 1 -N70-87a带功率输出级的点火线圈 2 -N127-带功率输出级的点火线圈 3 -N291-带功率输出级的点火线圈 4 -N292-F15-保险丝架 B 上的保险丝 15 -SB15-10A-氧传感器加热装置 -Z19- 2)尾气催化净化器后的氧传感器 1 加热装置 -Z29- 2)气缸 1 喷油阀 -N30- 3)气缸 2 喷油阀 -N31- 3)气缸 3 喷油阀 -N32- 3)气缸 4 喷油阀 -N33- 3)87aF16-保险丝架 B 上的保险丝 16 -SB16-30A-左侧停车灯 -M4-左后转向信号灯 -M6-右前转向信号灯 -M7-右侧倒车灯 -M17-左侧制动灯 -M21-右侧近光灯 -M31-右侧远光灯 -M32-右侧前雾灯 -L23-牌照灯 -x-30aF17-保险丝架 B 上的保险丝 17 -SB17-15A-双音喇叭继电器 -J4-30a F18-保险丝架 B 上的保险丝 18 -SB18---未占用-F19-保险丝架 B 上的保险丝 19 -SB19-30A-车窗玻璃刮水器电机 -V-30a F20-保险丝架 B 上的保险丝 20 -SB20-10A冷却液循环泵 -V50-30aF21-保险丝架 B 上的保险丝 21 -SB21-10A15A20A -氧传感器 2 加热装置 -Z19-尾气催化净化器后氧传感器 1 的加热装置 -Z29-87aF22-保险丝架 B 上的保险丝 22 -SB22-5A-离合器位置传感器 -G476- 4)87a F23-保险丝架 B 上的保险丝 23 -SB23-15A-燃油压力调节阀 -N276- 2)87a F24-保险丝架 B 上的保险丝 24 -SB24-10A-散热器风扇控制单元 -J293-87a冷却液辅助泵继电器 -J496- 2)增压压力限制电磁阀 -N75- 2)活性碳罐电磁阀 -N80- 2)凸轮轴调节阀 1 -N205- 2)涡轮增压器循环空气阀 -N249- 2)F25-保险丝架 B 上的保险丝 25 -SB25-30A-ABS 控制单元 -J104-ABS 液压泵 -V64-30aF26-保险丝架 B 上的保险丝 26 -SB26-30A-右侧停车灯灯泡 -M2-右后转向信号灯灯泡 -M8-左侧制动灯灯泡 -M9-左侧近光灯 -M29-左侧远光灯 -M30-左侧前雾灯 -L22-左侧后雾灯 -L46-30aF27-保险丝架 B 上的保险丝 27 -SB27---未占用-F28-保险丝架 B 上的保险丝 28 -SB28-40A-接线端 15 供电继电器 2 -J329-30a F29-保险丝架 B 上的保险丝 29 -SB29-50A-保险丝架 C 上的保险丝 37 -SC32-座椅调节装置热敏保险丝 -S44-30a F30-保险丝架 B 上的保险丝 30 -SB30-50A-X 触点卸荷继电器 -J59-30a1) 仅限 0AM 型 7 档直接换档变速箱2) 仅限 1.4L CFBA 发动机的车型3) 仅限 1.6L CDFA 发动机的车型4) 仅限手动变速箱1.4保险丝（SC）和热敏保险丝一览1.4.1保险丝颜色拧紧力矩拧紧力矩=>电气设备；维修组 97；拆卸和安装保险丝架保险丝颜色50 A - 红色40 A - 橙色30 A - 淡绿色25 A - 天然色（白色）20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅褐色1.4.2电控箱保险丝位置分配编电路图中的名称额定值功能/部件接线端号15a F1-保险丝架 C 上的保险丝 1 -SC1-10A-16 芯插头连接 -T16- 诊断接口大灯距离照明调节器 -E102-动态随动转向灯和大灯照明距离调节装置控制单元 -J745-左侧大灯照明距离调节装置伺服电机 -V48-右侧大灯照明距离调节装置伺服电机 -V49-15a F2-保险丝架 C 上的保险丝 2 -SC2-10A-车灯开关 -E1-制动灯开关 -F-燃油泵继电器 -J17- 7)ABS 控制单元 -J104-发动机控制单元 -J220- 7)组合仪表控制单元 -J285-助力转向控制单元 -J500-数据总线诊断接口 -J533-燃油泵控制单元 -J538- 5)发动机控制单元 -J623- 5)自动变速箱机械电子单元 -J743- 6)F3-保险丝架 C 上的保险丝 3 -SC3-5A-安全气囊控制单元 -J234-15a15a F4-保险丝架 C 上的保险丝 4 -SC4-5A-高压传感器 -G65-自动防眩目车内后视镜 -Y7-倒车灯开关 -F4-ASR 和 ESP 按键 -E256-驻车转向辅助系统控制单元 -J446-F5-保险丝架 C 上的保险丝 5 -SC5-10A-右侧气体放电灯控制单元 -J344-15a F6-保险丝架 C 上的保险丝 6 -SC6-10A-左侧气体放电灯控制单元 -J343-15a F7-保险丝架 C 上的保险丝 7 -SC7---未占用-F8-保险丝架 C 上的保险丝 8 -SC8---未占用-F9-保险丝架 C 上的保险丝 9 -SC9---未占用-F10-保险丝架 C 上的保险丝 10 -SC10---未占用-F11-保险丝架 C 上的保险丝 11 -SC11---未占用-30a F12-保险丝架 C 上的保险丝 12 -SC12-10A-驾驶员侧车门控制单元 -J386-副驾驶员侧车门控制单元 -J387-30a F13-保险丝架 C 上的保险丝 13 -SC13-10A-车灯开关 -E1-雨量和光照识别传感器 -G397-加热式后窗玻璃继电器 -J9-16 芯插头连接 -T16- 诊断接口F14-保险丝架 C 上的保险丝 14 -SC14-10A-全自动空调控制单元 -J255-30a空调控制单元 -J301-变速杆传感器控制单元 -J587- 6)F15-保险丝架 C 上的保险丝 15 -SC15-20A-左后车门控制单元 -J388-30a右后车门控制单元 -J389-车载电网控制单元 -J519-F16-保险丝架 C 上的保险丝 16 -SC16---未占用-F17-保险丝架 C 上的保险丝 17 -SC17-10A-双音喇叭继电器 -J4-30a F18-保险丝架 C 上的保险丝 18 -SC18---未占用-F19-保险丝架 C 上的保险丝 19 -SC19---未占用-F20-保险丝架 C 上的保险丝 20 -SC20---未占用-F21-保险丝架 C 上的保险丝 21 -SC21---未占用-F22-保险丝架 C 上的保险丝 22 -SC22-40A-新鲜空气鼓风机控制单元 -J126-30a30a F23-保险丝架 C 上的保险丝 23 -SC23-30A-驾驶员侧车门控制单元 -J386-副驾驶员侧车门控制单元 -J387-30a F24-保险丝架 C 上的保险丝 24 -SC24-20A-左后车门控制单元 -J388-右后车门控制单元 -J389-F25-保险丝架 C 上的保险丝 25 -SC25-25A-加热式后窗玻璃继电器 -J9-30a30a F26-保险丝架 C 上的保险丝 26 -SC26-30A-左后车门控制单元 -J388-右后车门控制单元 -J389-30a F27-保险丝架 C 上的保险丝 27 -SC27-15A-燃油泵控制单元 -J538- 5)燃油泵继电器 -J17- 7)燃油供油继电器 -J643- 7)F28-保险丝架 C 上的保险丝 28 -SC28---未占用-F29-保险丝架 C 上的保险丝 29 -SC29---未占用-F30-保险丝架 C 上的保险丝 30 -SC30---未占用-F31-保险丝架 C 上的保险丝 31 -SC31---未占用-F32-保险丝架 C 上的保险丝 32 -SC32---未占用-F33-保险丝架 C 上的保险丝 33 -SC33-20A-滑动天窗控制单元 -J245-30a F34-保险丝架 C 上的保险丝 34 -SC34-15A-驾驶员座椅腰部支撑调节装置开关 -E176-30a副驾驶员座椅腰部支撑调节装置开关 -E177-F35-保险丝架 C 上的保险丝 35 -SC35---未占用-30a F36-保险丝架 C 上的保险丝 36 -SC36-20A-前大灯清洗装置继电器 -J39-大灯清洗装置泵 -V11-F37-保险丝架 C 上的保险丝 37 -SC37-30A-加热式前座椅控制单元 -J774-30a F38-保险丝架 C 上的保险丝 38 -SC38---未占用-F39-保险丝架 C 上的保险丝 39 -SC39---未占用-F40-保险丝架 C 上的保险丝 40 -SC40-40A-空调控制单元 -J301-75aF41-保险丝架 C 上的保险丝 41 -SC41-20A-后窗玻璃刮水器电机 -V12-75a F42-保险丝架 C 上的保险丝 41 -SC42-20A-绝缘二极管 -J29-75a点烟器 -U1-F43-保险丝架 C 上的保险丝 43 -SC43---未占用-F44-保险丝架 C 上的保险丝 44 -SC44---未占用-F45-保险丝架 C 上的保险丝 45 -SC45---未占用-F46-保险丝架 C 上的保险丝 46 -SC46---未占用-F47-保险丝架 C 上的保险丝 47 -SC47---未占用-F48-保险丝架 C 上的保险丝 48 -SC48---未占用-F49-保险丝架 C 上的保险丝 49 -SC49---未占用-5) 仅限 1.4L CFBA 发动机的车型6) 仅限 0AM 型 7 档直接换档变速箱7) 仅限 1.6L CDFA 发动机的车型1.5微型自动开关，在仪表板左下方1 - 驾驶员座椅调节装置热敏保险丝 1 -S44- -A-1汽车前部控制单元1.1控制单元一览1 - 电动助力转向控制单元 -J500-❑安装位置 ⇒ 页 2❑插头位置分配 ⇒ 页 32 - 发动机控制单元 -J623-❑安装位置 ⇒ 页 4❑插头位置分配 ⇒ 页 53 - ABS 控制单元 -J104-❑安装位置 ⇒ 页 7❑插头位置分配 ⇒ 页 84 - 安全气囊控制单元 -J234-❑安装位置 ⇒ 页 9❑插头位置分配 ⇒ 页 105 - 大灯照明距离调节装置控制单元 -J431-❑安装位置 ⇒ 页 11❑插头位置分配 ⇒ 页 126 - 带收音机和导航系统显示单元的控制单元 -J503-❑安装位置 ⇒ 页 13❑插头位置分配 ⇒ 页 147 - 副驾驶员侧车门控制单元 -J387-❑安装位置 ⇒ 页 15❑插头位置分配 ⇒ 页 168 - 全自动空调控制单元 -J255- /半自动空调控制单元 -J301-❑安装位置 ⇒ 页 17❑插头位置分配 ⇒ 页 189 - 滑动天窗控制单元 -J245-❑安装位置 ⇒ 页 20❑插头位置分配 ⇒ 页 2110 - 转向柱电子装置控制单元 -J527-❑安装位置 ⇒ 页 22❑插头位置分配 ⇒ 页 2311 - 组合仪表控制单元 -J285-❑插头位置分配 ⇒ 页 2412 - 驾驶员侧车门控制单元 -J386-❑安装位置 ⇒ 页 24❑插头位置分配 ⇒ 页 2513 - 车载电网控制单元 -J519-❑安装位置 ⇒ 页 26❑插头位置分配：52 芯插头连接-T52--黑色- ⇒ 页 27❑插头位置分配：52 芯插头连接-T52--白色- ⇒ 页 28❑插头位置分配：52 芯插头连接-T52--棕色- ⇒ 页 29 14 - 数据总线诊断接口 -J533-❑安装位置 ⇒ 页 30❑插头位置分配 ⇒ 页 3115 - 驻车辅助控制单元 -J446-❑安装位置 ⇒ 页 32❑插头位置分配 ⇒ 页 3316 - 自动变速箱控制单元 -J217-❑安装位置 ⇒ 页 34❑插头位置分配 ⇒ 页 351.2助力转向控制单元 -J500-1.2.1安装位置：在副车架中部转向机上-箭头-1.2.2插头位置分配：A - 助力转向控制单元 -J500-插头连接：B - 3 芯插头连接-T3dt-C - 5 芯插头连接-T5g-D - 2 芯插头连接-T2a-1.3发动机控制单元 -J623-1.3.1安装位置：在排水槽盖板下-箭头-A - Motronic 控制单元 -J220-（用于配有 1.6L 发动机标识字母 CDFA 的汽车）插头连接：B - 52 芯黑色插头连接，在线束上（T80）C - 28 芯黑色插头连接，在线束上（T80）A - 发动机控制单元 -J623-（用于配有 1.4L 发动机标识字母 CFBA 的汽车）插头连接：B - 94 芯黑色插头连接-T94-，在线束上C - 60 芯黑色插头连接-T60-，在线束上1.4ABS 控制单元 -J104-1.4.1安装位置：在前围板上，在发动机舱内右侧-箭头-1.4.2插头位置分配：A - ABS 控制单元 -J104-插头连接：B - 47 芯插头连接-T47-，在线束上1.5安全气囊控制单元 -J234-1.5.1安装位置：在前部中控台下方-箭头-1.5.2插头位置分配：A - 安全气囊控制单元 -J234-插头连接：B - 50 芯插头连接-T50-，在线束上1.6大灯照明距离调节装置控制单元 -J431-1.6.1安装位置：在手套箱右侧-箭头-1.6.2插头位置分配：A - 大灯照明距离调节装置控制单元 -J431-插头连接：B - 26 芯插头连接-T26b-，在线束上1.7带收音机和导航系统显示单元的控制单元 -J503-1.7.1安装位置：在中控台中部-箭头-1.7.2插头位置分配：A - 收音机和导航系统显示单元的控制单元 -J503-插头连接：B - 16 芯插头连接-16b-（1–8 芯棕色，9–16芯黑色），在线束上C - 12 芯插头连接-T12g-，在线束上（未占用）D - 20 芯插头连接-T20b-1.8副驾驶员侧车门控制单元 -J387-1.8.1安装位置：在右前车门内板上-箭头-1.8.2插头位置分配：A - 副驾驶员侧车门控制单元 -J387-插头连接：B - 32 芯插头连接-T32b-C - 16 芯插头连接-T16g-D - 20 芯插头连接-T20b-1.9全自动空调控制单元 -J301- 或 空调控制单元 -J255-1.9.1安装位置：在仪表板中部-箭头-1.9.2插头位置分配：仅限 空调控制单元 -J301-A - 空调控制单元 -J301-插头连接：B - 16 芯插头连接-T16e-C - 5 芯插头连接-T5-D - 20芯插头连接-T20c-仅限 全自动空调控制单元 -J255-A - 自动空调控制单元 -J255-插头连接：B - 16 芯插头连接-T16c-C - 16 芯插头连接-T16d-D - 20芯插头连接-T20c-1.10滑动天窗控制单元 -J245-1.10.1安装位置：在滑动天窗前部中间位置-箭头-1.10.2插头位置分配：A - 滑动天窗控制单元 -J245-B - 6 芯插头连接-T6c-C - 6 芯插头连接-T6i-1.11转向柱电子装置控制单元 -J527-1.11.1安装位置：在转向柱下方，在转向柱开关附近-箭头-1.11.2插头位置分配：A - 转向柱电子装置控制单元 -J527-插头连接：B - 20 芯插头连接-T20d-C - 4 芯插头连接-T4k-D - 12 芯插头连接-T12j-E - 8 芯插头连接-T8y-F - 10 芯插头连接-T10x-G - 10 芯插头连接（未占用）H - 4 芯插头连接（未占用）J - 10 芯插头连接-T10y-1.12组合仪表控制单元 -J285-1.12.1插头位置分配：32 芯插头连接-T32-1.13驾驶员侧车门控制单元 -J386-1.13.1安装位置：在左前车门内板上-箭头-1.13.2插头位置分配：A - 驾驶员侧车门控制单元 -J386-插头连接：B - 32 芯插头连接-T32a-C - 16 芯插头连接-T16a-D - 20 芯插头连接-T20a-1.14车载电网控制单元 -J519-1.14.1安装位置：在仪表板左下方，在继电器支架下方-箭头-1.14.2插头位置分配：52 芯插头连接-T52-黑色-箭头 A-。
2010一汽大众高尔夫Golf A6电路图 3月版
服务修理手册A6 2010 ➤1接地点1.1发动机舱内接地点一览656 - 接地点，在右大灯上❑拧紧力矩：9Nm❑安装位置： ⇒ 页 2609 - 接地点，在排水槽内右侧❑拧紧力矩：9Nm❑安装位置： ⇒ 页 2❑未占用607 - 接地点，在排水槽内左侧❑拧紧力矩：9Nm❑安装位置： ⇒ 页 31 - 接地线、蓄电池-车身❑拧紧力矩：9Nm❑安装位置： ⇒ 页 3615 - 接地点，在左侧减震支柱上❑拧紧力矩：9Nm❑安装位置： ⇒ 页 3655 - 接地点，在左大灯上❑拧紧力矩：9Nm❑安装位置： ⇒ 页 4642 - EC 风扇接地点❑拧紧力矩：9Nm❑安装位置： ⇒ 页 4652 - 变速箱和发动机接地的接地点❑拧紧力矩：9Nm❑安装位置： ⇒ 页 418 - 接地点，在发动机缸体上❑拧紧力矩：15Nm❑安装位置： ⇒ 页 515 - 气缸盖上的接地点-箭头-❑拧紧力矩：9Nm❑安装位置： ⇒ 页 5656 - 接地点，在右大灯上-箭头-609 - 接地点，在排水槽内右侧-箭头-（未占用）1 - 接地线、蓄电池—车身-箭头 A-615 - 接地点，在左侧减震支柱上-箭头 B-642 - EC 风扇接地点-箭头 B-652 - 变速箱和发动机接地的接地点-箭头 A-18 - 发动机缸体上接地点-箭头-15 - 发动机缸盖上接地点-箭头-1.2车内接地点一览43 - 接地点，右侧 A 柱下部❑拧紧力矩：9Nm❑安装位置： ⇒ 页 747 - 接地点，在右前脚部空间内❑拧紧力矩：9Nm❑安装位置： ⇒ 页 7610 - 接地点（音频），在前部中控台下方❑拧紧力矩：9Nm❑安装位置： ⇒ 页 7602 - 接地点，在左前脚部空间内❑拧紧力矩：9Nm❑安装位置： ⇒ 页 844 - 接地点，左侧 A 柱下部❑拧紧力矩：9Nm❑安装位置： ⇒ 页 8605 - 接地点，在转向柱上部❑拧紧力矩：9Nm❑安装位置： ⇒ 页 843 - 接地点，右侧 A 柱下部-箭头 A-47 - 接地点，在右前脚部空间内-箭头 B-610 - 接地点（音频），在前部中控台下方-箭头-602 - 接地点，在左前脚部空间内-箭头 B-44 - 接地点，左侧 A 柱下部-箭头 A-605 - 接地点，在转向柱上部-箭头-1.3行李箱内接地点一览681 - 接地点 1，在右后侧围板内-箭头-❑安装位置 ⇒ 页 10682 - 接地点 2，在右后侧围板内-箭头-❑安装位置 ⇒ 页 1053 - 接地点，在行李箱盖内上部-箭头-❑安装位置 ⇒ 页 10679 - 接地点 2，在左后侧围板内❑安装位置 ⇒ 页 11682 - 接地点 2，在右后侧围板内-箭头-53 - 接地点，在行李箱盖内上部-箭头-1保险丝1.1保险丝（SA）、（SB）、（SC）一览1 - 保险丝架 A 上的保险丝（SA）❑电控箱 Low 安装位置 ⇒ 页 2❑电控箱 Low 保险丝位置分配 ⇒ 页 32 - 保险丝架 B 上的保险丝（SB）❑电控箱 Low 安装位置 ⇒ 页 4❑电控箱 Low 保险丝位置分配 ⇒ 页 43 - 保险丝架 C 上的保险丝（SC）❑电控箱 Low 安装位置 ⇒ 页 7❑电控箱 Low 保险丝位置分配 ⇒ 页 84 - 热敏保险丝，在仪表板左下方❑安装位置 驾驶员座椅调节装置热敏保险丝 1 -S44- ⇒ 页 111.2保险丝（SA）的安装位置，在电控箱 Low 上拧紧力矩=>电气设备；维修组 97；拆卸和安装保险丝架保险丝颜色200 A - 黑色150 A - 黑色125 A - 黑色100 A - 黑色80 A - 黑色70 A - 黑色60 A - 黑色50 A - 黑色40 A - 黑色30 A - 黑色1.2.1电控箱 Low 保险丝位置分配编号电路图中的名称额定值功能/部件接线端1B保险丝架 A 上的保险丝 1 -SA1-150A200A -三相交流发电机 -C- （90A/120A）三相交流发电机 -C- （140A）30a2C保险丝架 A 上的保险丝 2 -SA2-80A-助力转向控制单元 -J500-电控机械式助力转向器电机 -V187-30a3E保险丝架 A 上的保险丝 3 -SA3-50A-散热器风扇控制单元 -J293-散热器风扇 -V7-散热器风扇 2 -V177-30a4H保险丝架 A 上的保险丝 4 -SA4---未占用-5D保险丝架 A 上的保险丝 5 -SA5-80A-车内保险丝插座接线端 3030a 6F保险丝架 A 上的保险丝 6 -SA6--未占用-7G保险丝架 A 上的保险丝 7 -SA7---未占用-1.3保险丝（SB），在电控箱 Low 上，在发动机舱内左侧- 保险丝颜色50 A - 红色40 A - 橙色30 A - 淡绿色25 A - 天然色（白色）20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅褐色1.3.1电控箱 Low 保险丝位置分配编电路图中的名称额定值功能/部件接线端号F1-保险丝架 B 上的保险丝 1 -SB1---未占用-F2-保险丝架 B 上的保险丝 2 -SB2-30A-自动变速箱机械电子单元 -J743- 1)30a F3-保险丝架 B 上的保险丝 3 -SB3-5A-车载电网控制单元 -J519-30a F4-保险丝架 B 上的保险丝 4 -SB4-30A-ABS 控制单元 -J104-30a F5-保险丝架 B 上的保险丝 5 -SB5-15A-自动变速箱机械电子单元 -J743- 1)30a F6-保险丝架 B 上的保险丝 6 -SB6-5A-组合仪表控制单元 -J285-转向柱电子装置控制单元 -J527-30a F7-保险丝架 B 上的保险丝 7 -SB7-40A-接线端 15 供电继电器 -J329-30a F8-保险丝架 B 上的保险丝 8 -SB8-15A-收音机 -R-带收音机和导航系统显示单元的控制单元 -J503-外部多媒体设备接口 -R215-30aF9-保险丝架 B 上的保险丝 9 -SB9---未占用-F10-保险丝架 B 上的保险丝 10 -SB10-5A-发动机控制单元 -J623- 2)Motronic 供电继电器 -J271- 2)端子 30 供电继电器 -J317- 3)发动机控制单元 -J220- 3)30aF11-保险丝架 B 上的保险丝 11 -SB11---未占用-F12-保险丝架 B 上的保险丝 12 -SB12-5A-数据总线诊断接口 -J533-30aF13-保险丝架 B 上的保险丝 13 -SB13-15A30A -发动机控制单元 -J623- 2)发动机控制单元 -J220- 3)87aF14-保险丝架 B 上的保险丝 14 -SB14-20A-带功率输出级的点火线圈 1 -N70-87a带功率输出级的点火线圈 2 -N127-带功率输出级的点火线圈 3 -N291-带功率输出级的点火线圈 4 -N292-F15-保险丝架 B 上的保险丝 15 -SB15-10A-氧传感器加热装置 -Z19- 2)尾气催化净化器后的氧传感器 1 加热装置 -Z29- 2)气缸 1 喷油阀 -N30- 3)气缸 2 喷油阀 -N31- 3)气缸 3 喷油阀 -N32- 3)气缸 4 喷油阀 -N33- 3)87aF16-保险丝架 B 上的保险丝 16 -SB16-30A-左侧停车灯 -M4-左后转向信号灯 -M6-右前转向信号灯 -M7-右侧倒车灯 -M17-左侧制动灯 -M21-右侧近光灯 -M31-右侧远光灯 -M32-右侧前雾灯 -L23-牌照灯 -x-30aF17-保险丝架 B 上的保险丝 17 -SB17-15A-双音喇叭继电器 -J4-30a F18-保险丝架 B 上的保险丝 18 -SB18---未占用-F19-保险丝架 B 上的保险丝 19 -SB19-30A-车窗玻璃刮水器电机 -V-30a F20-保险丝架 B 上的保险丝 20 -SB20-10A冷却液循环泵 -V50-30aF21-保险丝架 B 上的保险丝 21 -SB21-10A15A20A -氧传感器 2 加热装置 -Z19-尾气催化净化器后氧传感器 1 的加热装置 -Z29-87aF22-保险丝架 B 上的保险丝 22 -SB22-5A-离合器位置传感器 -G476- 4)87a F23-保险丝架 B 上的保险丝 23 -SB23-15A-燃油压力调节阀 -N276- 2)87a F24-保险丝架 B 上的保险丝 24 -SB24-10A-散热器风扇控制单元 -J293-87a冷却液辅助泵继电器 -J496- 2)增压压力限制电磁阀 -N75- 2)活性碳罐电磁阀 -N80- 2)凸轮轴调节阀 1 -N205- 2)涡轮增压器循环空气阀 -N249- 2)F25-保险丝架 B 上的保险丝 25 -SB25-30A-ABS 控制单元 -J104-ABS 液压泵 -V64-30aF26-保险丝架 B 上的保险丝 26 -SB26-30A-右侧停车灯灯泡 -M2-右后转向信号灯灯泡 -M8-左侧制动灯灯泡 -M9-左侧近光灯 -M29-左侧远光灯 -M30-左侧前雾灯 -L22-左侧后雾灯 -L46-30aF27-保险丝架 B 上的保险丝 27 -SB27---未占用-F28-保险丝架 B 上的保险丝 28 -SB28-40A-接线端 15 供电继电器 2 -J329-30a F29-保险丝架 B 上的保险丝 29 -SB29-50A-保险丝架 C 上的保险丝 37 -SC32-座椅调节装置热敏保险丝 -S44-30a F30-保险丝架 B 上的保险丝 30 -SB30-50A-X 触点卸荷继电器 -J59-30a1) 仅限 0AM 型 7 档直接换档变速箱2) 仅限 1.4L CFBA 发动机的车型3) 仅限 1.6L CDFA 发动机的车型4) 仅限手动变速箱1.4保险丝（SC）和热敏保险丝一览1.4.1保险丝颜色拧紧力矩拧紧力矩=>电气设备；维修组 97；拆卸和安装保险丝架保险丝颜色50 A - 红色40 A - 橙色30 A - 淡绿色25 A - 天然色（白色）20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅褐色1.4.2电控箱保险丝位置分配编电路图中的名称额定值功能/部件接线端号15a F1-保险丝架 C 上的保险丝 1 -SC1-10A-16 芯插头连接 -T16- 诊断接口大灯距离照明调节器 -E102-动态随动转向灯和大灯照明距离调节装置控制单元 -J745-左侧大灯照明距离调节装置伺服电机 -V48-右侧大灯照明距离调节装置伺服电机 -V49-15a F2-保险丝架 C 上的保险丝 2 -SC2-10A-车灯开关 -E1-制动灯开关 -F-燃油泵继电器 -J17- 7)ABS 控制单元 -J104-发动机控制单元 -J220- 7)组合仪表控制单元 -J285-助力转向控制单元 -J500-数据总线诊断接口 -J533-燃油泵控制单元 -J538- 5)发动机控制单元 -J623- 5)自动变速箱机械电子单元 -J743- 6)F3-保险丝架 C 上的保险丝 3 -SC3-5A-安全气囊控制单元 -J234-15a15a F4-保险丝架 C 上的保险丝 4 -SC4-5A-高压传感器 -G65-自动防眩目车内后视镜 -Y7-倒车灯开关 -F4-ASR 和 ESP 按键 -E256-驻车转向辅助系统控制单元 -J446-F5-保险丝架 C 上的保险丝 5 -SC5-10A-右侧气体放电灯控制单元 -J344-15a F6-保险丝架 C 上的保险丝 6 -SC6-10A-左侧气体放电灯控制单元 -J343-15a F7-保险丝架 C 上的保险丝 7 -SC7---未占用-F8-保险丝架 C 上的保险丝 8 -SC8---未占用-F9-保险丝架 C 上的保险丝 9 -SC9---未占用-F10-保险丝架 C 上的保险丝 10 -SC10---未占用-F11-保险丝架 C 上的保险丝 11 -SC11---未占用-30a F12-保险丝架 C 上的保险丝 12 -SC12-10A-驾驶员侧车门控制单元 -J386-副驾驶员侧车门控制单元 -J387-30a F13-保险丝架 C 上的保险丝 13 -SC13-10A-车灯开关 -E1-雨量和光照识别传感器 -G397-加热式后窗玻璃继电器 -J9-16 芯插头连接 -T16- 诊断接口F14-保险丝架 C 上的保险丝 14 -SC14-10A-全自动空调控制单元 -J255-30a空调控制单元 -J301-变速杆传感器控制单元 -J587- 6)F15-保险丝架 C 上的保险丝 15 -SC15-20A-左后车门控制单元 -J388-30a右后车门控制单元 -J389-车载电网控制单元 -J519-F16-保险丝架 C 上的保险丝 16 -SC16---未占用-F17-保险丝架 C 上的保险丝 17 -SC17-10A-双音喇叭继电器 -J4-30a F18-保险丝架 C 上的保险丝 18 -SC18---未占用-F19-保险丝架 C 上的保险丝 19 -SC19---未占用-F20-保险丝架 C 上的保险丝 20 -SC20---未占用-F21-保险丝架 C 上的保险丝 21 -SC21---未占用-F22-保险丝架 C 上的保险丝 22 -SC22-40A-新鲜空气鼓风机控制单元 -J126-30a30a F23-保险丝架 C 上的保险丝 23 -SC23-30A-驾驶员侧车门控制单元 -J386-副驾驶员侧车门控制单元 -J387-30a F24-保险丝架 C 上的保险丝 24 -SC24-20A-左后车门控制单元 -J388-右后车门控制单元 -J389-F25-保险丝架 C 上的保险丝 25 -SC25-25A-加热式后窗玻璃继电器 -J9-30a30a F26-保险丝架 C 上的保险丝 26 -SC26-30A-左后车门控制单元 -J388-右后车门控制单元 -J389-30a F27-保险丝架 C 上的保险丝 27 -SC27-15A-燃油泵控制单元 -J538- 5)燃油泵继电器 -J17- 7)燃油供油继电器 -J643- 7)F28-保险丝架 C 上的保险丝 28 -SC28---未占用-F29-保险丝架 C 上的保险丝 29 -SC29---未占用-F30-保险丝架 C 上的保险丝 30 -SC30---未占用-F31-保险丝架 C 上的保险丝 31 -SC31---未占用-F32-保险丝架 C 上的保险丝 32 -SC32---未占用-F33-保险丝架 C 上的保险丝 33 -SC33-20A-滑动天窗控制单元 -J245-30a F34-保险丝架 C 上的保险丝 34 -SC34-15A-驾驶员座椅腰部支撑调节装置开关 -E176-30a副驾驶员座椅腰部支撑调节装置开关 -E177-F35-保险丝架 C 上的保险丝 35 -SC35---未占用-30a F36-保险丝架 C 上的保险丝 36 -SC36-20A-前大灯清洗装置继电器 -J39-大灯清洗装置泵 -V11-F37-保险丝架 C 上的保险丝 37 -SC37-30A-加热式前座椅控制单元 -J774-30a F38-保险丝架 C 上的保险丝 38 -SC38---未占用-F39-保险丝架 C 上的保险丝 39 -SC39---未占用-F40-保险丝架 C 上的保险丝 40 -SC40-40A-空调控制单元 -J301-75aF41-保险丝架 C 上的保险丝 41 -SC41-20A-后窗玻璃刮水器电机 -V12-75a F42-保险丝架 C 上的保险丝 41 -SC42-20A-绝缘二极管 -J29-75a点烟器 -U1-F43-保险丝架 C 上的保险丝 43 -SC43---未占用-F44-保险丝架 C 上的保险丝 44 -SC44---未占用-F45-保险丝架 C 上的保险丝 45 -SC45---未占用-F46-保险丝架 C 上的保险丝 46 -SC46---未占用-F47-保险丝架 C 上的保险丝 47 -SC47---未占用-F48-保险丝架 C 上的保险丝 48 -SC48---未占用-F49-保险丝架 C 上的保险丝 49 -SC49---未占用-5) 仅限 1.4L CFBA 发动机的车型6) 仅限 0AM 型 7 档直接换档变速箱7) 仅限 1.6L CDFA 发动机的车型1.5微型自动开关，在仪表板左下方1 - 驾驶员座椅调节装置热敏保险丝 1 -S44- -A-1汽车前部控制单元1.1控制单元一览1 - 电动助力转向控制单元 -J500-❑安装位置 ⇒ 页 2❑插头位置分配 ⇒ 页 32 - 发动机控制单元 -J623-❑安装位置 ⇒ 页 4❑插头位置分配 ⇒ 页 53 - ABS 控制单元 -J104-❑安装位置 ⇒ 页 7❑插头位置分配 ⇒ 页 84 - 安全气囊控制单元 -J234-❑安装位置 ⇒ 页 9❑插头位置分配 ⇒ 页 105 - 大灯照明距离调节装置控制单元 -J431-❑安装位置 ⇒ 页 11❑插头位置分配 ⇒ 页 126 - 带收音机和导航系统显示单元的控制单元 -J503-❑安装位置 ⇒ 页 13❑插头位置分配 ⇒ 页 147 - 副驾驶员侧车门控制单元 -J387-❑安装位置 ⇒ 页 15❑插头位置分配 ⇒ 页 168 - 全自动空调控制单元 -J255- /半自动空调控制单元 -J301-❑安装位置 ⇒ 页 17❑插头位置分配 ⇒ 页 189 - 滑动天窗控制单元 -J245-❑安装位置 ⇒ 页 20❑插头位置分配 ⇒ 页 2110 - 转向柱电子装置控制单元 -J527-❑安装位置 ⇒ 页 22❑插头位置分配 ⇒ 页 2311 - 组合仪表控制单元 -J285-❑插头位置分配 ⇒ 页 2412 - 驾驶员侧车门控制单元 -J386-❑安装位置 ⇒ 页 24❑插头位置分配 ⇒ 页 2513 - 车载电网控制单元 -J519-❑安装位置 ⇒ 页 26❑插头位置分配：52 芯插头连接-T52--黑色- ⇒ 页 27❑插头位置分配：52 芯插头连接-T52--白色- ⇒ 页 28❑插头位置分配：52 芯插头连接-T52--棕色- ⇒ 页 29 14 - 数据总线诊断接口 -J533-❑安装位置 ⇒ 页 30❑插头位置分配 ⇒ 页 3115 - 驻车辅助控制单元 -J446-❑安装位置 ⇒ 页 32❑插头位置分配 ⇒ 页 3316 - 自动变速箱控制单元 -J217-❑安装位置 ⇒ 页 34❑插头位置分配 ⇒ 页 351.2助力转向控制单元 -J500-1.2.1安装位置：在副车架中部转向机上-箭头-1.2.2插头位置分配：A - 助力转向控制单元 -J500-插头连接：B - 3 芯插头连接-T3dt-C - 5 芯插头连接-T5g-D - 2 芯插头连接-T2a-1.3发动机控制单元 -J623-1.3.1安装位置：在排水槽盖板下-箭头-A - Motronic 控制单元 -J220-（用于配有 1.6L 发动机标识字母 CDFA 的汽车）插头连接：B - 52 芯黑色插头连接，在线束上（T80）C - 28 芯黑色插头连接，在线束上（T80）A - 发动机控制单元 -J623-（用于配有 1.4L 发动机标识字母 CFBA 的汽车）插头连接：B - 94 芯黑色插头连接-T94-，在线束上C - 60 芯黑色插头连接-T60-，在线束上1.4ABS 控制单元 -J104-1.4.1安装位置：在前围板上，在发动机舱内右侧-箭头-1.4.2插头位置分配：A - ABS 控制单元 -J104-插头连接：B - 47 芯插头连接-T47-，在线束上1.5安全气囊控制单元 -J234-1.5.1安装位置：在前部中控台下方-箭头-1.5.2插头位置分配：A - 安全气囊控制单元 -J234-插头连接：B - 50 芯插头连接-T50-，在线束上1.6大灯照明距离调节装置控制单元 -J431-1.6.1安装位置：在手套箱右侧-箭头-1.6.2插头位置分配：A - 大灯照明距离调节装置控制单元 -J431-插头连接：B - 26 芯插头连接-T26b-，在线束上1.7带收音机和导航系统显示单元的控制单元 -J503-1.7.1安装位置：在中控台中部-箭头-1.7.2插头位置分配：A - 收音机和导航系统显示单元的控制单元 -J503-插头连接：B - 16 芯插头连接-16b-（1–8 芯棕色，9–16芯黑色），在线束上C - 12 芯插头连接-T12g-，在线束上（未占用）D - 20 芯插头连接-T20b-1.8副驾驶员侧车门控制单元 -J387-1.8.1安装位置：在右前车门内板上-箭头-1.8.2插头位置分配：A - 副驾驶员侧车门控制单元 -J387-插头连接：B - 32 芯插头连接-T32b-C - 16 芯插头连接-T16g-D - 20 芯插头连接-T20b-1.9全自动空调控制单元 -J301- 或 空调控制单元 -J255-1.9.1安装位置：在仪表板中部-箭头-1.9.2插头位置分配：仅限 空调控制单元 -J301-A - 空调控制单元 -J301-插头连接：B - 16 芯插头连接-T16e-C - 5 芯插头连接-T5-D - 20芯插头连接-T20c-仅限 全自动空调控制单元 -J255-A - 自动空调控制单元 -J255-插头连接：B - 16 芯插头连接-T16c-C - 16 芯插头连接-T16d-D - 20芯插头连接-T20c-1.10滑动天窗控制单元 -J245-1.10.1安装位置：在滑动天窗前部中间位置-箭头-1.10.2插头位置分配：A - 滑动天窗控制单元 -J245-B - 6 芯插头连接-T6c-C - 6 芯插头连接-T6i-1.11转向柱电子装置控制单元 -J527-1.11.1安装位置：在转向柱下方，在转向柱开关附近-箭头-1.11.2插头位置分配：A - 转向柱电子装置控制单元 -J527-插头连接：B - 20 芯插头连接-T20d-C - 4 芯插头连接-T4k-D - 12 芯插头连接-T12j-E - 8 芯插头连接-T8y-F - 10 芯插头连接-T10x-G - 10 芯插头连接（未占用）H - 4 芯插头连接（未占用）J - 10 芯插头连接-T10y-1.12组合仪表控制单元 -J285-1.12.1插头位置分配：32 芯插头连接-T32-1.13驾驶员侧车门控制单元 -J386-1.13.1安装位置：在左前车门内板上-箭头-1.13.2插头位置分配：A - 驾驶员侧车门控制单元 -J386-插头连接：B - 32 芯插头连接-T32a-C - 16 芯插头连接-T16a-D - 20 芯插头连接-T20a-1.14车载电网控制单元 -J519-1.14.1安装位置：在仪表板左下方，在继电器支架下方-箭头-1.14.2插头位置分配：52 芯插头连接-T52-黑色-箭头 A-。

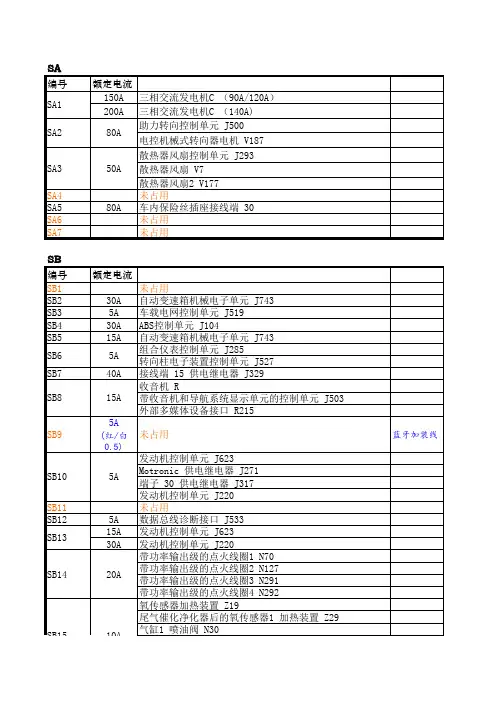

高尔夫A6 保险丝
报警喇叭加 装线
雨量和光感 应识别传感 器1A(暂接
此) 1.6MT
1.6MT 1.6MT 1.6MT 1.6MT 1.6MT
1.6MT
SC37
SC38 SC39
SC40
SC41
SC42
SC43 SC44 SC45 SC46 SC47 SC48 SC49
30A (红/黄 2.5)
40A (红/白 4.0)
车灯开关 E1
制动灯开关 F
燃油泵继电器 J17
ABS控制单元 J104
10A 发动机控制单元 J220
(黑/紫 组合仪表控制单元 J285
1.6MT
0.5) 助力转向控制单元 J500
数据总线诊断接口 J533
燃油泵控制单元 J538
发动机控制单元 J623
自动变速箱机械电子单元 J743
5A （黑 /绿0.5）
15A 发动机控制单元 J623
30A 发动机控制单元 J220
带功率输出级的点火线圈1 N70
20A
带功率输出级的点火线圈2 N127 带功率输出级的点火线圈3 N291
带功率输出级的点火线圈4 N292
氧传感器加热装置 Z19
尾气催化净化器后的氧传感器1 加热装置 Z29
10A 气缸1 喷油阀 N30
蓝牙加装线
SB15
SB16
SB17 SB18 SB19 SB20 SB21 SB22 SB23
SB24
SB25
SB26
SB27 SB28 SB29 SB30 SC 编号
SC1
10A 气缸2 喷油阀 N31
气缸3 喷油阀 N32
气缸4 喷油阀 N33
左侧停车灯 M4
大众车系电路图
照明系统常见故障的诊断与分析
前照灯远近光不全
•
•
•
故障现象 车灯开关处于2档位置 用变光开关变换远近光， 档位置， 车灯开关处于 档位置，用变光开关变换远近光，只有远光或 只有近光灯亮。 只有近光灯亮。 故障原因 变光开关损坏。 远近光中的一条导线断路。 ① 变光开关损坏。② 远近光中的一条导线断路。③ 双灯丝灯 泡中某灯丝烧断。 泡中某灯丝烧断。 故障诊断与排除 这种故障出现在变光开关 熔断器和灯丝的线路中 变光开关、 的线路中。 这种故障出现在变光开关、熔断器和灯丝的线路中。可先检 查熔断器是否熔断。 查熔断器是否熔断。
图11.15 转向信号灯及危险警报信号灯工作电路 A-蓄电池；D –点火开关；S15、S17-熔断器；M-转向灯泡；K5-转向指示灯； 蓄电池； 点火开关； 熔断器； 转向灯泡 转向灯泡； 转向指示灯； 蓄电池 点火开关 、 熔断器 转向指示灯 E3-危险警报灯开关；E2-转向灯开关；J2-闪光器 危险警报灯开关； 转向灯开关； 闪光器 危险警报灯开关 转向灯开关
带前照灯继电器的照明电路 1-示宽灯；2-尾灯；3-牌照灯；4-灯光开关；5-仪表灯；6-前照灯继电器； 示宽灯； 尾灯 尾灯； 牌照灯 牌照灯； 灯光开关 灯光开关； 仪表灯 仪表灯； 前照灯继电器 前照灯继电器； 示宽灯 7-变光开关；8-远光灯及远光指示灯；9-近光灯丝，10-超车灯开关 变光开关； 远光灯及远光指示灯 远光灯及远光指示灯； 近光灯丝 近光灯丝， 变光开关 超车灯开关
捷达轿车前照灯工作电路
A-蓄电池；D-点火开关；E1-灯光开关；E4-变光 超车开关； 蓄电池； 点火开关 点火开关； 灯光开关 灯光开关； 变光/超车开关 蓄电池 变光 超车开关； S1、S2、S11、S12-熔断器；L1-左前照灯；L2-右前照灯 熔断器； 左前照灯 左前照灯； 右前照灯 、 、 、 熔断器
高尔夫Golf A6 2013_电路图(1)
A192 正极连接 3（15a），在仪表板导线束中
A217 正极连接 8（15a），在仪表板导线束中
B318 正极连接 4（30a），在主导线束中
B504 正极连接 8（30a），在车内导线束中 * 仅适用于带手动变速箱的车辆
08.2012
Golf A6
J519
电路图
T52c /42
T52a /1
端子 15 供电继电器, 保险丝座 B, 保险丝座 C
J329 J519 J682 SB SC2 SB3 SC T40 T52a T52b
端子 15 供电继电器 车载电网控制单元 供电继电器，总线端 50 保险丝座 B 保险丝架 C 上的保险丝 2 保险丝架 B 上的保险丝 3 保险丝座 C 40 芯插头连接 52 芯插头连接 52 芯插头连接
T40
/33
/25
4.0 rt/ge
0.5 rt/ge
0.5 rt/ge
0.5 rt/ge
B504
0.5 rt/ge
1199
6688
6699
330033
SC4
5A
4A
0.5 sw/gn
A217
0.5 sw/gn * 221155
SB19
30A
T40 /12
SB12
5A
T40 /24
SB26
40A
T40 /35
652
4400
5577
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
981-001020812
ws = 白色 sw = 黑色 ro = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
上海大众汽车电路图PPT课件
10A
19
感谢您的阅读！ 为了便于学习和使用，本 文档下载后内容可随意修 改调整及打印。 欢迎下载！
5一元件代号 在电路图下方可以查到元 件的名称。
6一元件的符号 可参见电路图符号说明。
14
大众汽车维修技师培训
7一内部接线(细实线) 该接线并不是作为导线设 置的，而是表示元件或导 线束内部的电路。
8一指示内部接线的去向 字母表示内部接线在下一 页电路图中与标有相同字 母的内部接线相连。
9一接地点的代号 在电路图下方可查到该代 号接地点在汽车上的位 置。
4．继电器、熔断器及其连接件部分
这一部分表示在图的上部，反映的内容有：继电器位置 号、继电器名称，中央配电盒上插接件符号、中央配电盒 上连接件符号、熔断器座标号及熔断器容量等。
6
大众汽车维修技师培训
5．电路接续号(地址码）
在图的最下方，这一标号只是制图和识图的标记号， 数字的大小没有实际的物理意义。它有两个作用，一是 可顺序表达整个车的全部电路内容，便于每一部分既相 对独立又相互联系；另一个作用是便于反映在一部分电 路图中难以表达的接续部分。
85- 线圈输出（绕组负端或地） 86- 线圈起始端 87- 输入端子（负载端） 87a - 常闭触点侧的第一输出端子
大众汽车维修技师培训
10
大众汽车维修技师培训
电路图结构
1. 最上端的四条横线为供电电源； 中央电器、继电器和保险座， 用灰色区标出
2. 中间区域为连接导线、负载回 路、电器元件
3.下端为车辆接地导线，圆圈内的 数字为接地点位置
13
电路图例解
大众汽车维修技师培训
1一三角箭头 表示下接下一页电路图。
2一保险丝代号 图中S5表示该保险丝位 于保险丝座第5号位，10 安培。
全套汽车维修资料范文
全套汽车维修资料共享交换出售全套汽车电路图奥迪A6L中文全车电路图奥迪A6轿车电气元件位置与电路图一汽大众奥迪A4轿车电路图奥迪Q7全车电路图奥迪V6轿车电气元件位置与电路图奥迪A4L中文奥迪A4L中文电器系统奥迪A8D3电路图1奥迪凌志430电器元件位置图奥迪200 1.8T电器元件位置与电路图奥迪A8电气部件宝来A4电路图2001-12宝来ATD柴油发动机电路图2002-9宝来Golf A4 BJH发动机电路图2004-12宝来Golf 1.6L汽油发动机(BJH_BWG)电路图2006-11 宝来GP Golf EOBD发动机电路图2006-10宝来GP_型电路图2008-7宝来Bora-R 运动版电路图2005-3大众甲克虫-路宝全车电新宝来电路图2008-8新宝来2010_电路图捷达2006年EOBD车型电路图捷达2006年电路捷达ATK发动机电路图捷达FLIII 2010年型电路图捷达MK201防抱死制动系统电路图捷达电路图捷达CNG接线图（05款N系统）捷达2006年EOBD车型电路图捷达2006EOBD车型电路图捷达AT新内饰-电路图2001-9捷达A1984年整车电路图及故障诊断捷达A2002年SDI柴油发动机电路图捷达2005年全车原厂电路图及补充捷达(2005)电路图捷达轿车电气元件位置与电路图捷达王全车线路图2005款捷达电路图(原厂)2005款捷达电路图(原厂)补充部分Golf 1984年捷达捷达2006年型EOBD车型电路图（CIX）捷达2004年二次优化线束电路图辉腾车载电网辉腾暖风与空调系统辉腾信息娱乐系统速腾2006年电路图速腾2007年电路图速腾_2009_电路图速腾_2010_电路图速腾_2008_警车电路图迈腾2010_电路图迈腾2011_电路图迈腾A2007年电路图迈腾A2008年警车电路图高尔夫(2003)电路图高尔夫2009_电路图新版高尔夫2009_电路图高尔夫_2010_电路图高尔夫_2011_电路图帕萨特1.8T（2005年款）电路图帕萨特1.8T原厂彩色线路图帕萨特2.0（2005年款）电路图帕萨特1.8GLI 2005款线路图帕萨特1.8L、1.8T、2.8L V6轿车桑塔纳2000 1.8AT(2004款)电路图桑塔纳3000电路图桑塔纳2000电喷全车线路图桑塔纳3000原厂电路图STN2000 GSI 线路图上海大众途安电路图途安（2005年款）基本电路图途安电路图POLO电路图波罗1.4全车电路图POLO全车线路图一汽开迪全车线路图(2005Caddy 2005电路图Caddy 2005电气设备CC 2010_电路图08-05朗逸电路图98丰田陆地巡洋舰4700v8全车线路图98款丰田4700全车电路图1990-1999丰田车系全车线路图1990-1999凌志车系全车线路图2004 卡罗拉电路图2700 3400 4500 4700电器电路图丰田佳美2.4元件位置图丰田佳美99款2.2--30全车线路图丰田陆地巡洋舰霸道电路图维修站内部资料丰田陆地巡洋舰全车电路图(2005款)新皇冠电路扫描图2008皇冠电路1camry佳美全车电路图LS430电路图(00年英文)2003普锐斯全车电路图霸道电路图(英文)丰田COROLLA-ZZE122系列电路图丰田汽车电路图：海狮，大霸王，小霸王丰田特瑞凯美瑞全车电路图新大霸王电路图新丰田大霸王电路图VIOS威驰全车电路图98本田雅阁电路图1990-1999本田车系全车线路图本田CRV车身电路图本田CRV发动机电路图本田思域全车线路图完整版广州本田飞度发动机电路图广州本田全车线路图完整版03款奥德赛车身系统电路图05，03款雅阁发动机电脑端子详解图05款奥德赛车身电路图05款奥德赛空调系统电路图05款奥德赛气囊电路图08 CRV 车身电气08 CRV发动机电器08款雅阁车身电路图08款雅阁发动机电器系统08款雅阁音箱和可视系统电路图2003款广州本田雅阁2.0L、2.4L轿车2003款广州本田雅阁3.0L轿车2006思迪CITY全车电路图本田思域全车电路图广本奥德赛S-Matic自动变速器电路图广州本田RT维修培训教材车身电器广州本田雅阁轿车标致206电路图-原厂2005雪铁龙C2电路图-原厂2006雪铁龙毕加索(1.6)(2.0)电路图雪铁龙新毕加索电路图-原厂2007神龙爱丽舍线路图东南得利卡汽车全车电路东南富利卡汽车元器件位置及全车电路图雪铁龙赛纳维修手册(电路图部分)毕加索电路图阅读原理、毕加索16L电器电路图毕加索20L电器电路图东风标致307电路部分-原厂东风起亚千里马电路图东风雪铁龙富康电气维修资料东风雪铁龙凯旋电器电路图-原厂2006东风雪铁龙凯旋电器装备—原厂2006-4 东风雪铁龙凯旋多路传输电器电路图东风雪铁龙凯旋空调—原厂2006雪铁龙C5电路图版雪铁龙CX25型轿车电路原理图东风日产天籁线路图风神蓝鸟轿车电气元件位置与电路图TIIDA (颐达TIIDA (骐达)NISSAN B14第13章风神蓝鸟电气元件位置风神蓝鸟全车电路图尼桑风度A32全车电路图尼桑风度A33全车电路图日产E24日产N16原厂电路图日产u13日产W41日产Y61（途乐）原厂电路图日产骏逸电路图(06年)日产帕拉丁原厂电路图日产西玛（CIMA）电路图04年)日产轩逸原厂电路图上海别克陆尊电路图上海别克赛欧全车线路图上海别克系列轿车电气元件位置与电路图上海别克新世纪全车线路图上海通用别克GL8商务车全车线路图上海通用君威轿车电路图上海通用凯越轿车电路图别克荣誉(电路图)上海别克君威原厂电路图中华轿车电路图中华尊驰全车电路图中华电路图(11.8MT豪华型欧三)2006沃而沃电路图Mazda RX-8 电路图宝马E36 电路图宝马E32电路图北京Jeep2500全车电路图北京切渃基(化油器)全车线路图奔驰电路图奔腾电路图长安奥拓电路图道奇捷龙空调系统电路图东风风行东南富利卡汽车元器件位置及全车电路图福克斯FOCUS电路图福特05款翼虎电路图福特06款领航员电路图福特嘉年华线路图福特蒙迪欧原厂电路手册哈飞民意电路图红旗轿车电气元件位置与电路图红旗世纪新线路图吉利-自由舰电气江铃福特全顺客车电路图金杯电喷线路图普利马原厂电路奇瑞旗云全车线路图切诺基汽车电路图三菱帕杰罗全车电路图松花江中意全车线路图无线电电子元件一汽马自达M6轿车全车电路图一汽隹宝电路图依维柯电路图F3维修手册-电气NF电路图VOLVO S80宝马330-2001电路图宝马740电路图保时捷944电路图北京现代SONATA原厂电路图长城哈弗CUV电路图大宇蓝龙电器维修手大宇希望原厂电路图大宇系列汽车电气元件位置及电路图全集道奇捷龙全车电路图东风悦达千里马全车电路图海南马自达福美来2002线路图嘉华全车电路图进口嘉华电路图酷派的电路图马自达6电路图蒙迪欧电路图欧蓝德全车电路图派力奥电路图奇骏全车电路图奇瑞A520电路图部分奇瑞QQ整车电路图奇瑞瑞虎电路图奇瑞东方之子电路图奇瑞风云电路图奇瑞旗云全车线路图奇瑞瑞虎原厂电路维修手册起亚赛拉图电路图瑞风电路图现代圣塔非电路图现代特拉卡全车电路图新M3电路图雪佛兰开拓者电气伊兰特全车电路图怎样看汽车电路图沃尔沃全车系电路图宝马全车系电路图北京大切诺基汽车电路图北京帕杰罗越野车和秦川福莱尔轿车电路图（上）长安奥拓轿车电路图长安羚羊轿车电路图长安之星多功能车电路图东风悦达起亚千里马轿车电路图东南菱帅轿车电路图菲亚特派力奥轿车电路图菲亚特西耶那轿车电路图哈飞赛马轿车电路图海南马自达323轿车和江苏悦达轿车电路图吉利美日轿车电路图（上）金杯通用雪佛兰开拓者越野车电路图猎豹越野车电路图上海大众波罗轿车电路图上海大众高尔轿车电路图上海通用五菱汽车电路图上汽奇瑞QQ轿车电路图上汽奇瑞轿车电路图神龙毕加索轿车电路图神龙富康轿车电路图四川丰田考斯特客车电路图天津威驰轿车电路图夏利2000轿车电路图雪铁龙爱丽舍轿车电路图一汽大众高尔夫、宝来轿车电路图一汽红旗轿车电路图一汽佳宝汽车电路图一汽马自达M6中华轿车.pdf蒙迪欧电路图欧蓝德全车电路图派力奥电路图奇骏全车电路图奇瑞A520电路图部分奇瑞QQ整车电路图奇瑞瑞虎电路图奇瑞东方之子电路图奇瑞风云电路奇瑞旗云全车线路图奇瑞瑞虎原厂电路维修手册起亚赛拉图电路瑞风电路图现代圣塔非电路图现代特拉卡全车电路图新M3电路图雪佛兰开拓者电气伊兰特全车电路图怎样看汽车电路汽车电器与电子控制技术汽车电控系统万用表检测汽车电器构造与维修沃尔沃全车系电路图宝马全车系电路图以上电路图资料共21G,全部为电脑读PDF或WORD文件每年三月份免费更新，共300元联系电话（晚上6点以后打），QQ如果是需要单个文件可以在我QQ上面留言，文件小的我会免费发个你，全套维修手册广州本田雅阁08款维修手册广州本田雅阁03款维修手册广州本田雅阁06款维修手册广东本田2.3维修手册广州本田03款奥德赛维修手册广州本田05年奥德赛维修手册广州本田飞度维修手册广州本田RT维修培训教材广州本田2006 奥德赛维修手册东风本田CR-V原厂维修手册东风本田CR-V(05款)维修手册东风本田汽车思域混合动力车维修手册本田stream时韵维修手册(02年)本田思铂睿新车型培训资料20092006思迪CITY维修手册.pdf丰田新皇冠原厂维修手册2008.pdf丰田锐志原厂维修手册2005.pdf丰田威驰原厂维修手册.pdf丰田凯美瑞原厂维修手册06丰田2004卡罗拉原厂维修手册丰田陆地巡洋舰原厂维修手册丰田陆地巡洋舰2700 3400 4500 4700电器维修丰田陆地巡洋舰3400维修手册.pdf丰田TERIOS特锐原厂维修手册丰田Toyota RA V4原厂维修手册（英文）丰田大霸王小客车结构图解与维修规范1.doc丰田亚洲龙维修手册_丰田花冠NZE12.ZZE12维修手册.pdf丰田佳美原厂维修手册.pdf丰田凌志LS400皇冠CROWN3.0轿车电脑控制系统结构与维修.pdf 保时捷卡宴维修手册福特05款领航员维修手册美国军用吉普悍马的原厂维修资料.pdf克莱斯勒300C维修手册雷诺RENAULT维修手册VOLVO S80检修专辑.pdf保时捷968维修手册.pdf阿尔法罗密欧维修手册.pdf斯巴鲁森林人05、06原厂维修手册斯巴鲁翼豹维修手册中文版斯巴鲁云雀GHK7071维修手册斯巴鲁06力狮原厂维修手册斯巴鲁04森林人原厂维修手册.pdf斯巴鲁05力狮原厂维修手册.pdf宝马3系培训手册宝马华晨新5系培训教材宝马525i维修手册宝马国产维修手册宝马华晨新5系原厂中文维修手册宝马745 E65培训宝马745 E65-E66原厂维修手册宝马728 740 E38维修手册宝马X3 E83培训资料宝马X5 E53培训教材奔驰211维修手册奔驰220维修手册奔驰w202维修手册奔驰W203，W210系统检修奥迪2003 款A8中文维修手册奥迪A4 维修手册奥迪200 电喷维修手册奥迪A6L(中文)培训手册奥迪A6L C6培训英文奥迪A6 维修手册06年以前国产奥迪A6、帕萨特全车维修手册奥迪A6轿车电气元件位置与电路图奥迪V6轿车电气元件位置与电路图奥迪柴油维修手册大众途锐新车培训波罗中文原厂维修手册大众辉腾培训手册大众甲壳虫维修手册捷达轿车电气元件位置与电路图捷达柴油电喷发动机维修手册捷达前卫2V发动机燃油喷射系统.ppt捷达轿车包括柴油车培训捷达.宝来五气门发动机电控系统的维修.PDF 一汽大众开迪维修手册及培训资料一汽大众迈腾维修手册一汽大众宝来原厂维修手册上海帕萨特B5轿车维修手册一汽大众速腾维修手册上海大众桑塔纳2000电控与电气系统检修图解上海大众桑塔纳入2000原厂维修手册上海大众桑塔那3000原厂维修手册.pdf上海大众桑塔纳电喷系统维修.PDF上海大众途安原厂维修手册上海大众GOL(2003)维修手册日产风度A32 A33原厂维修手册日产风度A33原厂维修手册日产Y50风雅原厂维修资料日产贵士V42 维修手册日产风神蓝鸟全车维修手册日产T30奇骏原厂维修手册日产佳奔原厂维修信息系统日产风神蓝鸟原厂维修信息系统日产奇俊原厂维修信息系统日产平民原厂维修信息系日产阳光原厂维修信息系日产（骐达)原厂维修手册日产(颐达)原厂维修手册日产Y61（途乐）原场维修资料日产骏逸维修手册(06年)日产帕拉丁维修手册日产西玛（CIMA）维修手册(04年)日产轩逸原厂维修手册日产东风阳光维修册09172骏捷1.8T原厂维修手册中华轿车原厂维修手册2005年雪佛兰赛欧原厂维修手册上海别克09款新君威维修手册.pdf上海别克GL8维修手册(01年)上海别克GLX-2000新世纪维修手册上海别克觊越维修手册上海别克君威原厂资料上海别克凯迪拉克维修手册上海别克陆尊维修手册07年上海别克荣誉MY 2005原厂维修手册上海雪佛蘭樂騁維修手冊上海凯迪拉克Cadillac XLR原厂维修手册上海别克别克7240维修手册上海别克荣誉原厂培训之发动机管理上海凯迪拉克XLR原厂维修手册.pdf沈阳通用雪佛兰开拓者汽车维修手册沈阳通用雪佛兰开拓者越野车1.pdf雪佛兰乐骋维修手册标致307维修手册爱利舍维修手册标致206-406维修手册东风雪铁龙C2培训-原厂东风雪铁龙毕加索轿车维修手东风雪铁龙毕加索轿车维修手册东风雪铁龙富康维修手册.pdf毕加索维修手册.pdf东风雪铁龙凯旋维修手册.pdf雪铁龙爱丽舍轿车1.pdf福田汽车国三产品技术培训手册（柴.pdf云内国3柴油机内部培训资料.pdf朝阳柴油机_4102C3C至C3G系列维修手册.pdf 朝阳柴油机_4102-c3a-c3b维修手册.pdf大宇希望原厂维修手册大宇蓝龙发动机电控系统检修.pdf大宇系列汽车电气元件位置及电路图全集.pdf 福克斯原厂维修手册福特05款翼虎维修手册福特嘉年华原厂维修手册蒙迪欧原厂维修手册红旗CA7202E3原厂维修手册(02年6月)北京Jeep2500维修手册北京吉普P45原厂维修手册大捷龙维修手册云雀GHK7071维修手册.pdf克莱斯勒300C维修手册克莱斯勒倪虹原厂维修手册克莱斯勒土星原厂手册北京吉普2020电喷维修手册.pdf马自达MPV维修手册马自达RX-8原厂维修手册普利马PREMACY原厂维修手册新马3原厂维修手册一汽马自达M6轿车维修手册北汽福田维修手册奔腾维修手册2006.09.17比亚迪F3原厂维修手册东风发动机维修资料东风EQ491i发动机维修资料东风风行维修手册东南得利卡汽车维修手册东南富利卡中文维修手册东南菱帅原厂维修资料吉利-自由舰维修手册柳汽宝龙原厂维修手册沈阳华晨金杯海狮维修手册五十铃原厂维修手册武汉万通维修手册夏利2000维修手册一汽小解放原厂维修手册依维克轻型汽车维修技术长安羚羊轿车原厂维修手册.pdf长城汽车原厂维修手册.pdf绅宝车系维修手册.pdf羚羊轿车维修手册.pdf夏利三峰电喷系统维修手册.pdf东风悦达起亚福瑞迪起亚嘉华维修手册.pdf东风悦达千里马维修手册sorento索兰托原厂维修手册远舰新车技术培训教材.pdf长丰猎豹汽车维修手册北京欧蓝德维修手册帕杰罗维修手册2002三菱MONTERO维修手册V75三菱V73维修资料三菱发动机维修资料07款新猎豹CS6车间维修手册.pdf奇瑞A520维修手册奇瑞QQ维修站资料奇瑞T11维修手册（瑞虎SUV奇瑞东方之子原厂维修手册奇瑞风云维修手册奇瑞旗云维修手册瑞虎2.4AT车型原厂维修手册.pdf奇瑞V525维修手册.pdf瑞虎新原厂维修手册.pdf上汽奇瑞QQ轿车原厂维修手册1.pdf长安CM8维修手册哈飞赛马维修手册昌河北斗星微型客车维修手册.pdf长安474原厂发动机维修手册.pdf长安CM8(SC6380)都市多功能汽车维修手册( 04年).pdf 一汽佳宝汽车原厂维修手册.pdf北京现代索纳塔维修手册.pdf现代XG君爵XG维修手册瑞风英文维修手册.pdf现代圣塔非维修手册现代特拉卡柴油发动机原厂维修手册现代途胜原厂维修手册现代雅科仕维修手册现代雅绅特维修手册以上资料全部为电脑读PDF或WORD文件每年三月份免费更新，共300元联系电话（晚上6点以后打），QQ全套自动变速，无级变速资料A6L 01J无极自动变速箱.pdfA761E（雷克萨斯&新皇冠）自动变速箱.pdf 05本田雅阁BCLA、MCLA自动变速箱.pdf 05本田雅阁手动变速箱.pdf07本田奥德赛变速箱维修手册.pdf本田CRV手动变速箱.pdf本田CRV自动变速器.pdf09卡罗拉U340E,U341E 自动变速器.pdf06凯美瑞-U241E自动变速器.pdf08凯美瑞U250E_自动变速器.pdf08凯美瑞U660E自动变速器_.pdf09宝马5系SMG变速器.pdf奥迪Q7 0AT自动变速箱.pdf奥迪Q7 09D自动变速箱.pdf奥迪A4 01J自动变速箱.pdf奥迪A4 01V自动变速箱.pdf奥迪A6 012手动变速器.pdf奥迪A6 CVT培训.PPT奥迪A8-6档自动变速箱09E.pdf奔腾FS5A-EL自动变速器奥迪A6L变速箱09L电路图.pdfCVT-01J变速器原厂维修资料！.pdf速腾2009_5档手动变速箱0AF.pdf速腾_2006_5档手动变速箱0A4.pdf速腾_2006_6档自动变速箱09G.pdf迈腾2007_6档直接换档变速箱(02E).pdf迈腾2007_09G六档自动变速箱.pdf迈腾2007_0A4五档手动变速箱.pdf途锐6挡自动变速器09D.ppt奔驰722.9变速器维修资料宝马3系SMG变速器培训.pdf宝马3系SSG变速器培训.pdf宝马3系手动变速器培训.pdf宝马5系SMG变速器培训.pdf宝马7系自动变速箱1.pdf宝马7系自动变速箱GA6HP26Z中文培训.pdf宝马X3分动器控制单元.pdf宝马X3分动器培训.pdf奔腾G66M-R手动变速器华晨宝马5系变速箱BMW 自动换档控制的手动变速箱E60、E61、E63E64 保时捷卡宴自动变速器日产350Z(NISSAN Z33)手动变速器日产350Z(NISSAN Z33)自动变速器日产贵士V42 自动变速器日产_RE4F03B日产_RS6F94R日产B14手动变速器日产B14自动变速器日产E24手动变速器日产E24自动变速器日产M41手动变速器日产N16自动变速器日产U13手动变速器日产U13自动变速器日产风度A32手动变速器、日产风度A32自动变速器日产风度A33自动变速器日产风雅自动变速器日产帕拉丁手动变速器日产帕拉丁自动变速器日产奇骏手动变速器日产奇骏自动变速器日产骐达手动变速器日产天籁自动变速日产途乐手动动变速日产途乐自动变速器日产西玛自动变速器日产新天籁自动变速器日产轩逸自动变速器日产颐达手动变速器日产颐达自动变速戴姆勒奔驰7速自动变速器.doc飞度CVT变速箱丰田4700 自动变速器培训.ppt丰田车系自动变速器维修技术专辑A.pdf 丰田花冠自动变速器-A245E.A246E.pdf丰田特锐自动变速器.pdf丰田威驰U540E自动变速器培训.ppt01J CVT无级变速器鸟手动东风蓝鸟自动变速驱动桥1.DOC奥迪01V型自动变速器奥迪01M、01J自动变速器宝马变速器北京切诺基越野车AW-4型自动变速器北京现代索纳塔本田2.3 B7XA自动变速器变速箱装配图长城哈弗自动变速器培训笛威欧洲车变速箱维修精华自动变速器原理东南菱帅CVT变速箱飞度CVT变速箱丰田自动变速器福特嘉年华手动变速器福特嘉年华自动变速器福特领航员自动变速器福特天霸自动变速器修理资料福特翼虎自动变速器富康AL4自动变速器富利卡R4AW4-C-FI型自动变速器广本雅阁MAXA自动变速器广东三星31TH型和41TE型自动变速器捷达王01M型自动变速器猎豹V5M21手动变速器猎豹V5M21手动变速器维修猎豹W4AW2自动变速器凌志400自动变速器马自达FN4A-EL自动变速箱K马自达手动变速箱（F25M-R）J欧蓝德F4A42 和W4A42自动变速器维修欧洲变速箱维修精华_全册扫描图档起亚佳华自动变速器维修三菱AT油路图三菱V4A51自动变速器维修三菱V5A51自动变速器维修上海别克4T65-E型自动变速器上海别克觊越维修手册上海帕萨特01N自动变速器上海通用景程现代特拉卡维修手册雪佛兰开拓者雪佛兰乐骋一汽马自达6变速器维修手册英文自动变速箱资料区中华骏捷手动变速箱自动变速器培训自动变速器维修技术---嵇伟自动变速箱检修自动波箱型号速查.pdf01J自动变速箱的流水号.pdf01M自动变速器维修手册.pdf01V自动变速器检修.pdf4L30E 722 .6.pdf4T40E-trans.pdf4T65E自动变速器修理.pdf5HP-30阀体垫片.doc096自动变速器修理.pdf2003以后AUDI A8 自动变速箱维修手册.pdfAL4自动变速箱预培训教材.pdfAMT变速箱维修手册.pdfAMT的使用手册.PDFAQ015变速器维修手册.pdfB11F4A42自动变速箱维修手册.pdfBENZ 722.6变速箱常见故障的处理.docBENZ at控制系统.pptBENZ W202 722.6 电子控制自动变速箱线路解说.doc Benz─W129─电脑控制自动变速箱.docF3DS15-41型变速器结构图册.pdfF4A42幻灯片.pptF4A42油路工作图.PDFR5M21－Z－DJL变速器维修.docR5M21－Z－GEA5变速器维修.docV4AW3 SLIDE #2.ppsVIOS U540E自动变速器培训.pptZF 5HP-19fl.pdf奥德赛自动变速箱.pdf宝来01M 自动变速器.doc宝龙变速箱维修手册(GID4)(GJL).doc北京现代索那塔轿车1.pdf北汽福田变速箱维修手册.doc奔驰自动变速器722.3系列.ppt本田RA6 4AT S-Matic自动变速箱.pdf本田日产三菱自动变速器维修专辑A.pdf本田雅阁电控自动变速器.pdf本田自动变速器电控系统维修.pdf比亚迪DABS15-41 型变速器检修手册.pdf 比亚迪F3 DS15-41型变速器结构图册.pdf变速箱维修手册(R5M21-D-GCVL).doc别克觊越波葙油路图和全车线路别克君威4T65E自动变速器别克陆尊自动变速驱动桥- 4T65-别克新世纪4T60E自动变速器波罗轿车001型自动变速器检修长安奥拓轿车1大切诺基汽车545RFE自动变速器检修大宇希望手动变速器大宇希望自动变速器大众奥迪自动变速器培训道奇捷龙A-523五档手动变速器笛威欧美日变速器技术诊断精华现代瑞风MR变速器奔驰自动变速箱的维修风行自动变速器系统雪铁龙毕加索08-BE4机械式变速器结构与检雪铁龙凯旋自动变速箱AL4——原悦达起亚福瑞迪A4CFX悦达千里马手动自动变速器得利卡五档手动变速器（R5M21菲亚特ECVT 电控无级自动变速器菲亚特派力奥轿车风神蓝鸟自动变速器维修福克斯手动变速箱福美来自动变速箱FN4A-EL维修手册广州本田BAXAB7XA自动变速器检修广州本田自动变速箱培训国产轿车自动变速器维修手册国产汽车自动变速器检修哈飞赛马轿车.海南马自达323轿车和江苏悦达轿轿车自动变速器维修技能实训金杯海狮变速箱进口汽车自动变速器检测与维修开迪2005五档变速箱0AH猎豹手动变速器猎豹自动变速器马自达M6自动变速器维修手册（增补本）马自达M6自动变速器维修手册.马自达RX-8（变速器、驱动桥、转向系）美国自动变速器维修详解蒙迪欧自动变速器欧蓝德F5M42-Z-F6N9 手动变速器欧美汽车自动变速器检修欧洲车变速箱维修精华欧洲车自动变速器维修专辑帕萨特自动变速箱奇瑞AT幻灯片奇瑞F4A42自动变速箱维修手册奇瑞QQ变速箱维修手册奇瑞QR519变速箱部分奇瑞SQR7080自动机械变速箱使用手册奇瑞东方之子F4A42自动变速箱维修手册奇瑞风云自动变速器检修奇瑞旗云手动变速箱奇瑞瑞虎变速箱维修手册起亚A4AF3自动变速器起亚千里马A4AF3自动变速器检修汽车自动变速器系统检测与维修切诺基变速箱维修手册(R5M21-D-GCVL) 切诺基汽车AW-4E自动变速器检修全轮驱动自动变速箱09E日韩自动变速器维修手册赛欧AF13自动变速器检修赛欧自动变速器三菱V4AW3自动变速器维修三菱V5MT1手动变速器检修桑塔纳5档手动变速箱桑塔纳2000GSI-AT 四档自动变速手动变速箱02T结构和功能威驰轿车自动变速器检修武汉万通变速箱维修手册新马自达三手动变速箱新马自达三自动变速箱新型自动变速器的构造与维修亚洲车自动变速器维修精华亚洲车自动变速箱技术手册一汽马自达6手动变速箱维修手册一汽小解放变速箱维修手册中华骏捷4HP20自动变速器维修手册。
一汽大众高尔夫A6电路图 ——原厂 2009
610 - 接地点（音频），在前部中控台下方 ❑ 拧紧力矩：9Nm ❑ 安装位置： ⇒ 页 7
602 - 接地点，在左前脚部空间内 ❑ 拧紧力矩：9Nm ❑ 安装位置： ⇒ 页 8
44 - 接地点，左侧 A 柱下部 ❑ 拧紧力矩：9Nm ❑ 安装位置： ⇒ 页 8
1.2
保险丝（SA）的安装位置，在电控箱 Low 上
拧紧力矩 =>电气设备；维修组 97；拆卸和安装保险丝架 保险丝颜色 200 A - 黑色 150 A - 黑色 125 A - 黑色 100 A - 黑色 80 A - 黑色 70 A - 黑色 60 A - 黑色 50 A - 黑色 40 A - 黑色 30 A - 黑色
安装位置
编号 802 / 1
出版时间 2009 年 9 月
Golf A6
1.2.1 电控箱 Low 保险丝位置分配
编 电路图中的名称 号 1 B 保险丝架 A 上的保险丝 1 -SA1-
2 C 保险丝架 A 上的保险丝 2 -SA2-
3 E 保险丝架 A 上的保险丝 3 -SA3-
4 H 保险丝架 A 上的保险丝 4 -SA45 D 保险丝架 A 上的保险丝 5 -SA56 F 保险丝架 A 上的保险丝 6 -SA67 G 保险丝架 A 上的保险丝 7 -SA7-
服务
修理手册
高尔夫 A6 2009 ➤
电路图
版本：２００９年９月版
售后服务 技术信息
Golf A6
1
接地点
1.1
发动机舱内接地点一览
656 - 接地点，在右大灯上 ❑ 拧紧力矩：9Nm ❑ 安装位置： ⇒ 页 2
高尔夫6大灯电路图
高尔夫6大灯电路图带自动大灯照明距照明距离离调节调节功能功能功能、、随动转动转向功能向功能向功能、、LED 白天行白天行车车灯功能的功能的气气体放体放电电大灯（双氙气灯）自 2009 年 11 月起Golf电路图编号 63 / 111.2009ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs=粉红色左侧气体放体放电电灯泡控制泡控制单单元, 车载电车载电网网控制器, 左侧气体放体放电电灯泡, 左侧白天行天行车车灯和停和停车车灯灯灯灯泡泡, 左侧静态弯道灯, 左前左前侧侧灯, 左侧远侧远光光灯和近光和近光灯灯转换电转换电磁磁铁J343 -左侧气体放电灯泡控制单元J519 -车载电网控制器L13 -左侧气体放电灯泡L186 -左侧白天行车灯和停车灯灯泡M5 -左前转向信号灯灯泡M51 -左侧静态弯道灯M90 -左前侧灯N347 -左侧远光灯和近光灯转换电磁铁T3bt - 3 芯插头连接T14g - 14 芯插头连接T52a - 52 芯插头连接T52c - 52 芯插头连接376 - 接地连接 11，在主导线束中381 - 接地连接 16，在主导线束中 655-接地点，在左侧大灯上 A6 -正极连接（左转向信号灯），在仪表板导线束中 B144- 正极连接（58L ），在车内导线束中ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs=粉红色车载电车载电网网控制器, 右侧气体放体放电电灯泡, 右侧白天行白天行车车灯和停和停车车灯灯灯灯泡泡, 右前侧灯J344 -右侧气体放电灯泡控制单元J519 -车载电网控制器L14 -右侧气体放电灯泡L188 -右侧白天行车灯和停车灯灯泡M7 -右前转向信号灯灯泡M52 -右侧静态弯道灯M91 -右前侧灯N348 -右侧远光灯和近光灯转换电磁铁T3bu -3 芯插头连接T14h - 14 芯插头连接T52a - 52 芯插头连接T52c - 52 芯插头连接378 - 接地连接 13，在主导线束中656 -接地点，在右侧大灯上 A5 -正极连接（右转向信号灯），在仪表板导线束中 B143- 正极连接（58R ），在车内导线束中 B167- 连接（56b ），在车内空间导线束中Golf电路图编号 63 / 6ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色车灯开关, 仪表板中的控制表板中的控制单单元, 车载电车载电网网控制器, 数据总线诊总线诊断断接口E1 -车灯开关J285 -仪表板中的控制单元J519 -车载电网控制器J533 -数据总线诊断接口T10h - 10 芯插头连接T20 - 20 芯插头连接T32 - 32 芯插头连接T52a - 52 芯插头连接T52c - 52 芯插头连接B383 - 连接 1（驱动系统高速 CAN 总线），在主导线束中B390 - 连接 1（驱动系统低速 CAN 总线），在主导线束中 B397 - 主导线束中的连接 1（舒适 / 便捷功能 CAN 总线，高速） B398 - 主导线束中的连接 2（舒适 / 便捷功能 CAN 总线，高速） B406 - 主导线束中的连接 1（舒适 / 便捷功能 CAN 总线，低速） B407 - 主导线束中的连接 2（舒适 / 便捷功能 CAN 总线，低速）Page 7 of 7WI-XML。
一汽奥迪A6轿车电气元器件位置与电气线路图
一汽奥迪A6轿车电气元器件位置与电气线路图第一节一汽奥迪A6轿车（中国2000型）电气元器件位置图一汽奥迪A6轿车电气元器件位置见图2-1-1~图2-1-18所示。
图2-1-1 ANQ型发动机燃油喷射系统系统电气元件位置布置图l-冷却液温度传感器（G62） 2-凸轮轴调整阀（N208） 3-节气门控制部件（J338）4-四针插接头（黑色为λ传感器G39） 5-三针插接头（灰色为发动机转速传感器G28） 6-三针插接头（绿色为爆震传感器G61） 7-三针插接头（兰色为爆震传感器G66） 8-发动机控制单元ECU（J220） 9-发动机转速传感器（G28） 10-2号爆震传感器（G66） 11-进气歧管切换阀（N156） 12-进气温度传感器（G42）13-l号爆震传感器插接器（G61） 14-霍尔传感器（G40） 15-喷油器（N30～N33） 16-燃油压力调节器 17-点火线圈（N128） 18-氧传感器（G39） 19-接地连接线 20-热膜式空气流量计（G70） 21-活性炭罐电磁阀（N80）图2-1-2 AWL型发动机电控元件安装位置1-催化净化器的λ传感器G39（55N·m） 2-催化净化器后的λ传感器G130（55N·m） 3-冷却液温度传感器G62 4-燃油压力调节器 5-发动机转速传感器G28 6-插头 7-3孔插头（用于爆震传感器1G61，绿色；发动机转速传感器G28，灰色；爆震传感器2G66，蓝色） 8-电子油门故障警报灯K132 9-油门踏板位置传感器G79和G185 10-制动灯开关F和制动踏板开关F47 11-Motronic供电继电器J271 12-离合器踏板开关F36 13-发动机控制单元J220 14-增压压力传感器G31 15-节气门控制单元J338 16-进气温度传感器G42 17-增压器空气再循环阀N249 18-爆震传感器1G61 19-爆震传感器2G66 20-霍尔传感器G40 21-喷油器N30～N33 22-点火线圈N、128、N158和N163 23-增压压力限制电磁阀N75 24-空气流量计G70 25-活性炭罐电磁阀1N80图2-1-3 ATX型发动机燃油供给/喷射系统元器件安装位置1-活性碳罐电磁阀1-N80 2-λ传感器1-G39和λ传感器加热器-Z19插头（4孔） 3-爆震传感器1-61插头（3孔） 4-冷却液温度传感器-G62 5-二次空气阀N112（仅带二次空气系统的车型有） 6-节气门控制单元-J338 7-进气温度传感器-G42 8-进气歧管转换电磁阀-N156 9-λ传感器2G108及λ传感器加热器Z28插头（4孔） 10-发动机转速传感器-G28（灰色，3孔） 11-霍尔传感器插头（3孔） 12-爆震传感器2-G66插头（3孔） 13-压力舱内电器盒（发动机控制单元-J220和二次空气泵继电器-J299） 14-燃油压力调节器15-霍尔传感器-G40 16-λ传感器2-G108 17-发动机转速传感器-G28 18-爆震传感器2-G66 19-凸轮轴调整电磁阀2-N208 20-点火线圈-N，-N128，-N158（带功率放大器-N122） 21-爆震传感器1-G61 22-喷油器N30~N33、N83和N84 23-霍尔传感器-G163 24-λ传感器1-G39 25-接地连接 26-凸轮轴调整电磁阀1-N205 27-空气流量计-G70 28-二次空气泵电机-V101（限带二次空气系统的车型）图2-1-4 AEB型发动机电气元件安装位置图1-带λ加热器（Z19）的λ传感器G39 2-冷却液温度传感器（G62） 3-插座①λ传感器及λ加热器②发动机转速传感器（灰色）③爆震传感器1（绿色）④爆震传感器21（蓝色） 4-电控盒①发动机控制单元（J220）②海拔高度传感器（F96） 5-活性炭滤清器电磁阀1（N80） 6-点火线圈的输出放大器（N122）7-空气流量计（G70）在空滤壳体的上部 8-增压压力控制电磁阀（N75） 9-点火线圈（N，N128，N158，N163） 10-喷油器（N30~N33） 11-霍尔传感器（G40）12-爆震传感器1（G61） 13-爆震传感器2（G66） 14-发动机转速传感器（G28）15-进气温度传感器（G42） 16-节气门控制单元（J338）图2-1-5 控制单元安装位置图1-超声波传感器控制单元J347（在行李箱侧面装饰板后面的左车轮罩上部）2-中央门锁控制单元J429（在司机座椅下） 3-锁芯加热左控制单元J210（司机一侧车门横梁上部） 4-仪表板内组合处理器J218（与仪表一体） 5-带EDS的ABS控制单元J104（在发动机舱内液压单元上） 6-带EDS的ABS控制单元J104（在副司机脚坑地毯下（如果装有ESP）） 7-发动机控制单元（在压力舱内） 8-自动变速器控制单元J217（在副司机脚坑地毯下） 9-空调控制和显示单元E87（在中央副仪表上） 10-安全气囊控制单元J234（仪表板下中央通道上） 11-收录机控制单元（在中央副仪表板上） 12-带CD机的导航系统控制单元J401（在行李箱左侧盖板内） 13-导航系统操纵控制单元402（在组合仪表后的横梁上） 14-GRA控制单元J213（在杂物箱后横梁上） 15-具有座椅位置记忆功能的座椅位置调节控制单元J136（在司机座椅下） 16-倒车警报控制单元J446（在行李箱左侧装饰板后） 17-大灯照程调节控制单元J431（在行李箱左侧装饰板后） 18-横向加速度传感器G200（在司机座椅下（仅指装有ESP的车）） 19-CD机R41（在行李箱左侧盖板内） 20-电话收发控制单元R36（在行李箱左侧盖板内） 21-带低音扬声器（在行李箱右侧）的放大器R43（在行李箱右侧盖板内） 22-自动防眩目后视镜Y7（在前风挡玻璃上）图2-1-6 冷却液膨胀罐下部的插头安装位置1-λ传感器G130及其加热器Z29，4孔插头（褐色） 2-λ传感器G39及其加热器Z19，6孔插头（黑色） 3-发动机转速传感器G28，3孔插头（灰色） 4-爆震传感器2 G66，3孔插头（兰色） 5-爆震传感器1 G61，3孔插头（绿色）图2-1-7 制动灯开关、制动踏板开关和离合器踏板开关安装位置1-卡夹 2-离合器踏板开关F36 3-制动灯开关F和制动踏板开关F47图2-1-8 增压器空气再循环阀N249的安装位置（在进气歧管下）图2-1-9 油门踏板位置传感器G79和G185的安装位置图2-1-10 Motronic供电继电器的安装位置（在流水槽的电器盒内，箭头所示）图2-1-11 增压压力传感器G31的安装位置（在增压空气冷却器的上部，箭头所示）图2-1-12 左侧转速传感器导线安装位置图2-1-13 右侧转速传感器导线位置1-转速传感器导线 2-制动管 1-转速传感器导线 2-燃油管图2-1-14 安全气囊部件安装位置图1-驾驶员安全气囊 2-驾驶员安全气囊（赛车方向盘） 3-安全气囊控制单元4-副驾驶员安全气囊 5-横向加速度传感器 6-侧面安全气囊 7-后座侧面安全气囊（折叠式靠背） 8-后座侧面安全气囊（固定式靠背） 9-自诊断插头图2-1-15 座舱内空调控制和调节部件位置图1-左侧温度翻板伺服电机V158（带电位计G220） 2-脚坑出风口温度传感器G192 3-辅助加热器Z35（只用于柴油发动机的车，中国型车上暂无此件） 4-热交换器 5-强制低速开关 6-故障阅读仪V.A.G1551插口 7-左出风口温度传感器G150 8-仪表板左出风口 9-左边窗除霜喷嘴 10-外部温度指示器G106 11-风档玻璃除霜喷嘴 12-阳光强度光敏电阻G107图2-1-16 停车加热装置元器件在车上的位置1-加热器控制装置（在中国型车上未装） 2-控制和显示单元E87 3-计量泵V54 4-燃油泵和燃油指示器壳体 5-天线R51 6-加热指示灯K11 7-定时器E111 8-定时器开关E255 9-停车加热器 10-附加电阻N6 11-停车加热器 12-附加电阻N6（中国车型暂无） 13-冷却液单向阀 14-蓄电池A图2-1-17 Concert收音机元器件安装位置图1-收音机 2-BOSE未极放大器（仅指装BOSE音响系统的车） 3-超低音扬声器 4-天线放大器 5-收音机/电话鞭型天线或自动天线（只与反向玻璃联用）6-CD机 7-中高音扬声器 8-低音扬声器 9-中高音扬声器 10-低音扬声器汽车检测与维修技术专业系列课程图2-1-18 倒车警报装置安装位置图1-倒车警报控制单元J446 2-倒车警报蜂鸣器H15 3-倒车警报传感器。
