实验三交换机的基本配置
百度文库 - 让每个人平等地提升自我 11 计算机网络实验报告 实验组号： 课程： 班级： 实验名称：实验三 交换机的基本配置 姓 名__________ 实 验 日 期： 学 号_____________ 实验报告日期： 同组人姓名_________________ 报 告 退 发： ( 订正 、 重做 ) 同组人学号_ _______________________ 教 师 审 批 签 字：通过 不通过
实验三 交换机的基本配置 一、:实验名称:交换机的基本配置 二、实验目的:
1. 熟练掌握网络互联设备-交换机的管理配置方法，了解带内管理与带外管理的区别。 2. 熟悉掌握锐捷网络设备的命令行管理界面 3. 掌握交换机命令行各种配置模式的区别，以及模式之间的切换。 4. 掌握交换机的基本配置方法。 三、背景描述： 1、你是公司新进的网络管理员，公司要求你熟悉网络产品，公司采用的是全系列的锐捷网络产品，首先要求你登录交换机，了解掌握交换机的命令行操作 2、公司有部分主机网卡属于10MBIT/S网卡，传输模式为半双工，为了能实现主机之间的正常通讯，现把和主机相连的交换机端口速率设为10Mbit/s,传输模式设为半双工，并开启该端口进行数据的转发。 3、你是公司的新网管，第一天上班时，你必须掌握公司交换机的当前工作情况，通过查看交换机的系统信息和配置信息，了解公司的设备和网络环境。
三、实验设备：每一实验小组提供如下实验设备
1、 实验台设备：计算机两台PC1和PC2（或者PC4和PC5） 2、 实验机柜设备： S2126(或者S3550)交换机一台 3、 实验工具及附件：网线测试仪一台 跳线若干 四、实验内容及要求：
1、 S2126G交换机的管理方式：带内管理和带外管理。 带外管理方式：使用专用的配置线缆，将计算机的COM口与交换机的console 口连接，使用操作系统自带的超级终端程序，登录到交换机对交换机进行初始化配置，这种管理方式称作为带外管理。它不通过网络来管理配置交换机，不占用网络传输带宽，这种方式称作为带外管理。 带内管理方式：交换机在经过带外方式的基本配置后，就可以使用网络连接，通过网络对交换机进行管理配置，配置命令数据传输时，要通过网路线路进行，需要占用一定的网络带宽，浪费一定的网路资源，这种方式称为带内管理方式。
2、 交换机命令行操作模式：(以实验小组7为例) 用户模式：进入交换机后得到的第一个配置模式，该模式下可以简单察看交换机的软、硬件版本信息，并进行简单的测试。用户模式提示符为：S2126G-7-1〉 特权模式：由用户模式进入的下一级模式，在该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试，进行网络的测试和调试等。特权模式显示符为：百度文库 - 让每个人平等地提升自我 22 S2126G-7-1＃ 全局配置模式：属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对交换机的具体的功能进行配置。全局模式提示符为：S2126G-7-1（ＣＯＮＦＩＧ）＃ 端口配置模式：属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。端口模式提示符为：S2126G-7-1（ＣＯＮＦＩＧ－ＩＦ）＃ ４、交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能等。
五、实验注意事项及要求： 3、 实验中严禁在设备端口上随意插拔线缆，如果确实需要应向老师说明征求许可。 4、 以电子文档形式提交实验报告。 5、 本次实验结果保留：是 √ 否 6、 将交换机的配置文档、验证计算机的TCP/IP配置信息保存。 7、 将交换机的配置信息以图片的形式保存到实验报告中。 8、 在实验过程中不要禁用独立网卡，不要修改其上的Ip地址。
六、实验用拓扑图
七、实验具体步骤及实验结果记录： 步骤1： 测试验证本组实验网络设备的配置管理界面的进入方法并记录测试验证结果： a) 使用鼠标单击下面的超级链接，访问实验室网络设备配置登录界面： (1-4实验小组用) (5~8实验小组用) (9~12实验小组用)
注意：在下面打开的IE浏览器窗口中，找的自己所属组的设备，正确选择设备进行实验 ：
使用PC1（pc4）计算机的同学在窗口中选择s3550（S3760）交换机； 使用PC2(PC5)计算机的同学在登录窗口中选择S2126G交换机。 b) 用鼠标左键单击所选择的交换机设备，打开配置窗口如下图：
S2126（S3550） RCMS
NIC1(独立网卡)
Console
F0/1
NIC2(集成网卡) PC2(PC1) 百度文库 - 让每个人平等地提升自我
33 c) 出现闪烁光标后，按键盘的回车键，进入交换机的用户配置模式
步骤2：交换机的基本配置： 1）、命令行操作模式的进入：
➢ S2126G-7-1〉enable 14 ！进入特权模式
Password: student ! 输入该密码时，屏幕不显示 ➢ S2126G-7-1 # configure terminal !进入全局配置模式 ➢ S2126G-7-1 (config)# ➢ S2126G-7-1 (config)#interface fastethernet 0/5 !进入f0/5的接口配置模式 ➢ S2126G-7-1 (config-if)# ➢ S2126G-7-1 (config-if)#exit !退回到上一级操作模式
➢ S2126G-7-1 (config)#interface fastethernet 0/1 !进入f0/1的接口配置模式 ➢ S2126G-7-1 (config-if)#end !直接退回到特权模式 百度文库 - 让每个人平等地提升自我 44 ➢ S2126G-7-1 #
注意：１、在设备配置的命令行界面中（ＣＬＩ），当出现闪烁光标，无法输入命令时，按键盘的回车键，重新进入当前的配置模式。 2、 在实验中，独立网卡的IP地址绝对不能修改，独立网卡千万不要禁用。否则将造成设备连接中断，影响实验进程。 百度文库 - 让每个人平等地提升自我
55 ２）命令行的基本功能： ➢ 帮助信息的获得： 显示当前模式下所有可执行的命令 ：S2126G-7-1〉？
显示当前模式下所有以ＣＯ开头的命令：S2126G-7-1〉ｃｏ？ 注：此处示例用CO?,是15级用户才能使用的COPY命令，实验中学生的权限是14级，所以请选择其他可以用的命令予以练习。
显示ｃｏｐｙ命令后可以执行的参数： S2126G-7-1〉copy ？ 百度文库 - 让每个人平等地提升自我
66 ➢ 命令的简写： S2126G-7-1 # conf ter S2126G-7-1 # configure terminal ➢ 命令的自动补齐：S2126G-7-1 # con（tab键）
➢ 命令的快捷键功能：S2126G-7-1 (config-if)# ctrl+z !退回特权模式 ３）、交换机的全局配置： 交换机设备名称的配置： ➢ S2126G-7-1〉enable 14 ➢ S2126G-7-1# configure terminal ➢ S2126G-7-1（config）#hostname switch
注： 交换机设备名称被修改后，不会影响所有配置命令的执行，只要确认配置操作命令执行时所使用的模式无误即可。 交换机端口参数的配置： ➢ switch > enable 14 ➢ switch # configure terminal ➢ switch (config)# interface fastethernet 0/3
➢ switch (config-if)# speed 10 ！传输速率配置为10M
➢ switch (config-if)# duplex half ！工作模式为半双工 ➢ switch (config-if)# no shutdown ！开启端口 百度文库 - 让每个人平等地提升自我 77 ➢ switch (config-if)# end ➢ switch # ➢ 查看交换机端口的配置信息： switch # show interface fastethernet 0/3
[参考配置] Interface :fastethernet 100basetx 0/3 ！接口信息 Description: Adinstatus :up
Operstatus: up ！接口状态开启 Hardware: 10/100baseTx Mtu: 1500 Lastchange: 0d:0h:0m:0s Adminduplex :half Operduplex: unknown Adminspeed: 10 Operspeed: unknown Flowcontroladminstatus:off Flowcontroloperstatus:off Priority:0 Broadcaset blocked: disable Unknown multicast blocked : disable Unknown unicast blocked : disable
【记录实验结果】 ４）、在交换机上配置管理IP地址。
➢ switch #configure terminal ！进入全局配置模式 ➢ switch (config)#hostname abc ！配置交换机名称为“abc” 注： 这里的 abc 用个人姓名的汉语拼音代替 ➢ abc(config)#interface vlan 1 ！进入交换机管理接口配置模式 ➢ abc(config-if)#ip address ！ 配置交换机管理 接口IP地址 ➢ abc(config-if)#no shutdown ！开启交换机管理接口
交换机的基本配置实验
实验4 交换机的基本配置实验一、实验内容1．根据网络结构拓扑图完成网络电缆的连接。
2．进行交换机的基本配置。
二、实验目的及要求1．清除交换机现有的配置。
2. 检查并检验默认配置。
3．对交换机进行基本配置。
4. 管理 MAC 地址表。
5. 在交换机上添加和移动主机。
计划课时：4课时三、实验仪器交换机1台、主机2台、直通电缆2根、控制台电缆（Console电缆）1根四、基本拓扑图与地址表五、实验步骤1．连接网络电缆，删除配置，然后重新加载交换机（1）根据拓扑图所示完成网络电缆连接，将PC1连接至S1的Fa0/24端口，将PC2连接至S1的Fa0/23端口。
创建到交换机的控制台连接，方法可参阅实验八。
（2）删除 VLAN 数据库信息文件Switch#delete flash:vlan.datDelete filename [vlan.dat]?[Enter]Delete flash:vlan.dat?[confirm] [Enter]如果没有 VLAN 文件，则会显示以下消息：%Error deleting flash:vlan.dat (No such file or directory)（3）从 NVRAM 删除交换机启动配置文件。
Switch#erase startup-config响应行显示的提示信息为：Erasing the nvram filesystem will remove all files! Continue? [confirm]按 Enter 确认。
随后系统显示：Erase of nvram: complete（4）检查 VLAN 信息是否已删除。
使用 show vlan 命令检查步骤（2）是否确实删除了 VLAN 配置。
如果步骤（2）成功删除了 VLAN 信息，则转到步骤（5）并使用reload 命令重新启动交换机。
如果之前的 VLAN 配置信息（默认管理 VLAN 1 除外）仍然存在，则必须将交换机重新通电（硬件重启），而不能使用reload 命令。

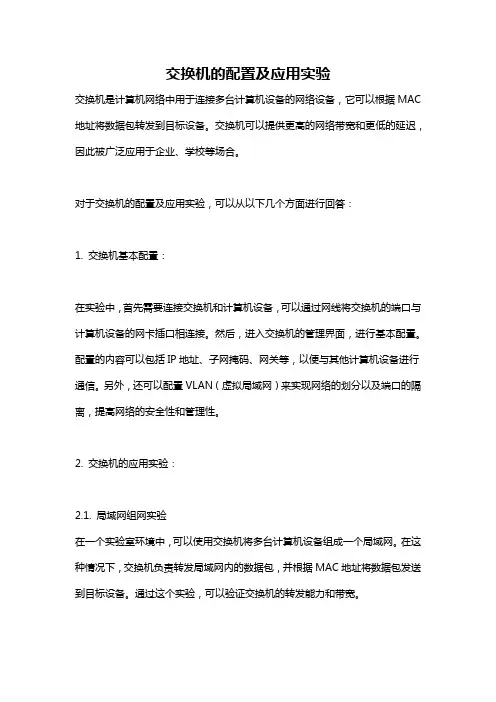

交换机的配置及应用实验
