最新压力变送器试题
精品文档
保山市质量技术监督综合检测中心
压力变送器计量检定员试卷
姓名： ________________ 总分： ___________________________________________
一、填空题：（每空2分，共40分）
1压力变送器按不同的转化原理可分为力（力矩）平衡式、 ______________ 式、 __________ 式、
应变式和 ___________ 式。
2、 压力变送器是一种将 _________ 变量转换为可传送的标准化 __________ 信号的仪表。
3、 压力变送器有 _________ 和 _____________ 两大类。
4、 压力变送器通常由两部分组成： ___________ 单元、信号处理和 __________ 单元。
5、 压力变送器的测量部分在承受测量压力上限（差压变送器为额定工作压力）时不得
有 ___________ 现象。
6有一台新制造的气动压力变送器，其准确度等级为 0・5级，该仪表的回差应
为 ___________ %。
7、测量误差检定前，检定设备和被检定压力变送器为达到热平衡，必须在检定条件下放置
小时；准确度低于0・5级的变送器可缩短放置时间；一般为 _________ 小时。
8压力变送器检定点的选择应按量程基本 _______________ ，一般应包括上限值、下限值（或其
附近10%输入量 程内）在内不少于 _______ 个点，0.1级、0.05级不少于 ________ 个点。
9、 __________________________________________________________ 压力变送器零部件应完整无
损，紧固件不得有 ____________________________________________ 和 ____________ 现象，可
动部分应 _____________________ 。
10、 压力变送器的检定周期可根据使用环境条件、频繁程度和重要性来确定，一般不超
过 _______________ 。
二、选择题：（每题4分，共32分）
1、 0.1级以下的压力变送器检定时所需的标准仪器及配套设备成套后，检定时引入的扩展不
确定度U95应不超过被检压力变送器最大允许误差绝对值的 ______________ 。
A、 1/3 B、1/4 C、 1/5
2、 压力变送器输出端子和接地端子（机壳）的绝缘电阻不小于.
A、 20M Q B、 40 M Q C、 50 M
Q
3、 压力变送器检定时的环境温度为 ，每10分钟变化不大于1C。
A、20 ± 1 C B、 20 ± 3 C C、 20 ± 5°
C
精品文档
4、 测量上限值不大于0 • 25MPa的压力变送器，传压介质一般为 ________________
A、空气或其他无毒无害化学性能稳定的气体 B、液体 C、蒸汽
5、 绝对压力变送器的零点绝对压力应尽可能小，由此引起的误差不超过允许误差
的 ________________ 。
A、 1/3 〜1/5 B、 1/5 〜1/10 C、 1/10 〜1/20
6、 压力变送器的绝缘强度检定在各端子之间施加规定的试验电压，历时 分钟，应 无击穿和飞弧
现象。
A、 1 B、 2 C、 5
7、 强制检定的压力变送器测量误差检定至少进行 _______________ 循环的检定。
A、 1个 B、 2个 C、 3个
8电动压力变送器除制造厂另有规定外，一般需通电预热 ____________________
A、 15分钟 B、30分钟 C、 1小时
三、问答题：（共28分）
1、请写出首次检定的差压变送器的检定项目？（ 14分）
2、请写出压力变送器绝缘强度检定方法？ （ 7分）

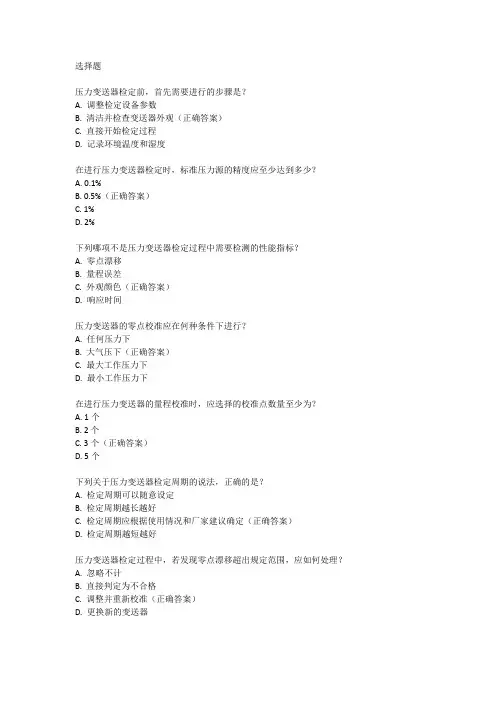

压力变送器检定员考试
选择题压力变送器检定前，首先需要进行的步骤是？A. 调整检定设备参数B. 清洁并检查变送器外观（正确答案）C. 直接开始检定过程D. 记录环境温度和湿度在进行压力变送器检定时，标准压力源的精度应至少达到多少？A. 0.1%B. 0.5%（正确答案）C. 1%D. 2%下列哪项不是压力变送器检定过程中需要检测的性能指标？A. 零点漂移B. 量程误差C. 外观颜色（正确答案）D. 响应时间压力变送器的零点校准应在何种条件下进行？A. 任何压力下B. 大气压下（正确答案）C. 最大工作压力下D. 最小工作压力下在进行压力变送器的量程校准时，应选择的校准点数量至少为？A. 1个B. 2个C. 3个（正确答案）D. 5个下列关于压力变送器检定周期的说法，正确的是？A. 检定周期可以随意设定B. 检定周期越长越好C. 检定周期应根据使用情况和厂家建议确定（正确答案）D. 检定周期越短越好压力变送器检定过程中，若发现零点漂移超出规定范围，应如何处理？A. 忽略不计B. 直接判定为不合格C. 调整并重新校准（正确答案）D. 更换新的变送器在进行压力变送器的温度影响测试时，应控制的环境温度变化范围通常为？A. ±5℃B. ±10℃（正确答案）C. ±20℃D. ±30℃下列哪项不是压力变送器检定报告应包含的内容？A. 检定日期和地点B. 检定人员姓名C. 变送器的品牌与型号D. 变送器的市场价格（正确答案）。
压力变送器检定人员专业考试试卷-091013
检定人员专业试题一、填空题 、按误差数值表示的方法，误差可分为（绝对、相对、引用）误差。
、电容式压力器可分为（改变极板间距、改变极板面积、改变极板间介电常数）三种形式。
、某台差压智能变送器测量范围是 － ♋♋，如果用 － ♋量程，则应用迁移后最大测量上限是（ ♋），这时零点迁移量是（ ♋）。
、 ☜✡☝的测量范围是（ 至 ☐♋）， ☜✡☝的测量范围是（ 至 ☐♋）、一台测量范围为 ❞♋的仪表当输出电流为 ❍✌时，所加的压力为（ ） ♋。
、一台 ☜差压变送器当在☹腔加入 ♋时，仪表输出 ❍✌，在☟腔加入 ♋时，仪表输出 ❍✌，该变送器的测量范围是（ ❞♋），应选量程（ ）为最合适。
、电磁流量计在试验安装条件下，保持在最大试验压力（ ❍♓⏹） 流量计及其上、下游直管段各连接处应（无渗漏）。
、电磁流量计检定过程中，对于使用相对示值误差的流量计，准确度等级等于及优于 级的每个流量点的重复检定次数应不少于（ 次）；准确度等级低于 级的每个流量点的重复检定次数应不少于（ 次）。
、在检定中如对电磁流量计特征系数进行了调整，应分别将（原系数和新系数）在检定证书中注明。
、电磁流量计准确度等级为 级优于 级的其检定周期为（ 年），对于准确度等级低于 级及使用引用误差的流量计检定周期为（ 年）二、选择题 、一台为 ❞♋的 ☜☝表中间测量点的误差为 ❍✌，想把线性调整至最佳应使满度输出增加至（ ）。
✌、 ❍✌ 、 ❍✌ 、 ❍✌ 、 ❍✌ 、电磁流量计准确度等级 其最大允许误差为（ ）✌、± 、± 、± 、± 、现有一台精度等级为 级的测量仪表，量程为 － ♋，在正常情况下进行校验，最大绝对误差为 ♋，求该仪表的最大引用误差为（✌）。
压力变送器计量员考本试题
压力变送器理论试卷单位：----------------------- 姓名：--------- 分数：----一、填空（每题2分）：1、压力单位帕[斯卡]，是——————的力，垂直均匀地作用在-----------的面积上所产生的压力。
2、测试疏空量值时，当绝对压力趋近于-----------时，此时的疏空值，即趋近于当时当地的。
----------------3、弹性元件压力仪表，是根据---------------------定律，即弹性元件受外力作用，在弹性极限的范围内，弹性元件所受的作用力与-----------------成正比。
4、压力量的法定计量单位是--------------------，要废除的压力计量单位有mmH2O、mmHg、kgf/cm2、atm、Psi-、--------------------等。
5、由于压力量-------------------和---------------- 不同，因此就有各种不同的压力称呼，分别称为绝对压力、余压（表压）、大气压力、疏空、真空等。
6、确定活塞压力计的量值，其主要因素应是重力加速度、----------------------和-------------------------。
7、压力变送器按不同的转换原理可分为电容式、电感式、频率式、-------------------- 和。
----------------------8、测试压力传感器-、一般状态度下确定其静态特性的主要指标有------------------------、和非线形。
--------------------9、压力传感器的迟滞误差、是决定于测试的负载曲线和卸载曲线之间的--------------------差值，与------------------输出量比值的百分数。
10、活塞压力计的测量误差，是以压力计测量上限的-------------------为界，当压力值高于时，则按各个测量点压力值进行计算测量误差。

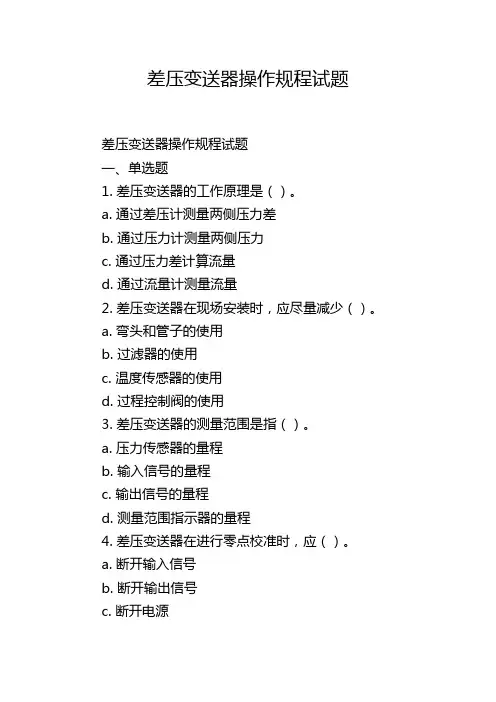

差压变送器操作规程试题
差压变送器操作规程试题差压变送器操作规程试题一、单选题1. 差压变送器的工作原理是（）。
a. 通过差压计测量两侧压力差b. 通过压力计测量两侧压力c. 通过压力差计算流量d. 通过流量计测量流量2. 差压变送器在现场安装时，应尽量减少（）。
a. 弯头和管子的使用b. 过滤器的使用c. 温度传感器的使用d. 过程控制阀的使用3. 差压变送器的测量范围是指（）。
a. 压力传感器的量程b. 输入信号的量程c. 输出信号的量程d. 测量范围指示器的量程4. 差压变送器在进行零点校准时，应（）。
a. 断开输入信号b. 断开输出信号c. 断开电源d. 断开所有连接5. 当差压变送器的输出信号为4-20mA时，表示（）。
a. 完全开放b. 完全关闭c. 部分开放d. 部分关闭二、多选题1. 使用差压变送器进行流量测量时，应注意的问题有（）。
a. 选择适当的安装方法b. 清洁流体中的杂质c. 定期校验变送器的零点和量程d. 进行输出标定e. 防止变送器受到高温和高压的影响2. 差压变送器的安全操作规程包括（）。
a. 确认使用环境b. 检查电源和信号线路c. 校验变送器精度d. 定期更换变送器三、判断题1. 差压变送器安装时，应避免信号线路与电源线路靠近走向平行敷设。
（√）2. 差压变送器的输入信号范围取决于测量介质的压力范围。
（√）四、简答题1. 差压变送器的工作原理是什么？请简要描述。
答：差压变送器通过测量两侧介质的压力差，将压力差转化为电信号输出，实现对差压的测量。
常用的原理有压电效应、电阻效应和电容效应等。
2. 差压变送器的安装方法有哪些？请简要说明。
答：差压变送器的安装方法包括直通法、两管法、三管法和法兰法等。
直通法适用于液体和气体介质，可以将变送器直接安装在流量计上；两管法适用于带有阻力管的流量计；三管法适用于需要测量差压的场合；法兰法适用于高温、高压和腐蚀性介质的测量。
3. 差压变送器的校准方法有哪些？请简要说明。
差压、压力的检测及变送试题
差压、压力的检测和变送试题仪表工试题集1．压力的概念及单位之间的换算。
P9 2-1 2-32．绝对压力、大气压、表压及真空度的含义及相互关系。
P9 2-53．1151差压变送器测量范围的选取及迁移量的范围。
P11 2-13 2-144．如何校验一台测量范围为0-200KPa的绝对压力变送器？请画出校验设备及接线图。
P16 2-315．举例说明反向变送器的应用场合。
P19 2-426．什么是变送器的量程比，它有什么意义？P22 2-54 7．变送器小信号切除的原因。
P30 2-91 2-928．各型号智能变送器传感器的感压敏感元件。
P30 2-96 9．1151模拟变送器与1151S、3051C智能变送器之间的区别。
P31 2-97 2-9810．什么是法兰变送器，它和普通变送器有什么区别？P35 2-11411．法兰变送器的使用场合。
P35 2-11512．法兰变送器安装时为什么一定要选择周围环境温度比较恒定的地方？P37 2-12213．变送器膜盒内的填充液应具有那些特性？硅油氟油有什么区别？P38 2-12614．变送器的零点调整和零点正负迁移是否一回事？P39 2-13415．压力表中的弹簧管为什么要做成扁圆形的？P40 2-140 16．一些测量特殊介质的压力表，采用那些不同的颜色加以区别？P-40 2-14117．有的压力表表壳背面有个小圆孔，这是起什么作用的？P41 2-14718．如何检查氧气压力表内有无油脂？P41 2-14819．有人在校验压力表时常用手轻敲表壳，这时允许的吗？P42 2-15220．简述电接点压力表的工作原理。
P42 2-15421．安装压力表时，什么情况下要加装冷凝弯（圈）？什么情况下要采用介质隔离装置？P47 2-18022．安装压力表时，如何选用密封垫片？P47 2-182 23．仪表引压管路的长度有无规定，以多长为好？P49 2-190 24．什么情况下差压式流量计要加装冷凝器、集气器、沉降器和隔离器？P49 2-192测量仪表1.压力仪表的分类。

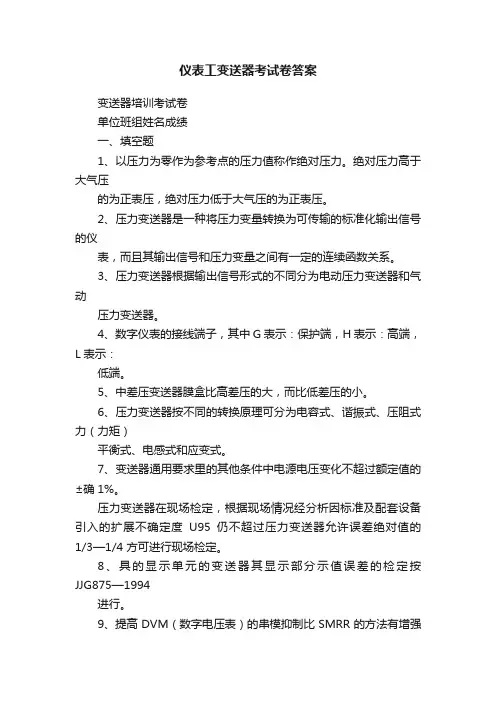

仪表工变送器考试卷答案
仪表工变送器考试卷答案变送器培训考试卷单位班组姓名成绩一、填空题1、以压力为零作为参考点的压力值称作绝对压力。
绝对压力高于大气压的为正表压，绝对压力低于大气压的为正表压。
2、压力变送器是一种将压力变量转换为可传输的标准化输出信号的仪表，而且其输出信号和压力变量之间有一定的连续函数关系。
3、压力变送器根据输出信号形式的不同分为电动压力变送器和气动压力变送器。
4、数字仪表的接线端子，其中G表示：保护端，H表示：高端，L表示：低端。
5、中差压变送器膜盒比高差压的大，而比低差压的小。
6、压力变送器按不同的转换原理可分为电容式、谐振式、压阻式力（力矩）平衡式、电感式和应变式。
7、变送器通用要求里的其他条件中电源电压变化不超过额定值的±确1%。
压力变送器在现场检定，根据现场情况经分析因标准及配套设备引入的扩展不确定度U95仍不超过压力变送器允许误差绝对值的1/3—1/4 方可进行现场检定。
8、具的显示单元的变送器其显示部分示值误差的检定按JJG875—1994进行。
9、提高DVM（数字电压表）的串模抑制比SMRR的方法有增强地回路阻抗和沟通干扰源的通路两种方法。
10、在数字仪表的显示有31/2位，41/2位，51/2位等，其中1/2位表示首位显示两个数字0或1。
二、判断题1、压力变送器的检定环境条件要求温度：20±5℃和，线10min 变化不大于1℃，相对湿度：45—80% 。
（√）2、交流供电的压力变送器。
其电压变化不超过额定值的±1%、频率变化不超过额定值的±2%。
（×）3、1151差压变送器的测量范围最小是0～1.3kPa，最大值是0～6890kPa。
（√）4、用一个有限位数的数字量去表示一个模拟量，尽然产生一个量子化的误差。
（√）5、1151压力变送器的测量范围原为0～100kPa，现零位迁移100%，则输入150 kPa压力时，仪表输出10mA。
（×）三、问答题（每题6分，共30分）1、什么是数字式变送器？它有什么特点？答：数字式变送器又叫智能变送器，是将差压、温度、静压的检测信号经微处理器综合运算并处理，完成完成精确的压力、差压计算，再经过D/A转换，输出4～20mA直流信号。
5阶段-双法兰压力变送器检修规程考试题
双法兰压力变送器检修规程
一、工作原理（10分）
被测介质的压力通过δ室的隔离膜片和其中的灌充油传到中心的测量膜片上。
测量膜片是一种预张紧的弹性元件，其位移与被测介质的压力成正比，最大的位移只有0.10mm,测量膜片的位置由它两侧的电容固定极板检测出来。
测量膜片和两电容极板的差动电容被放大电路线性地转换成4-20mA DC 的二线制电流信号。
二、检修内容（50分）
1、进行仪表内部清洁工作。
操作要求：卫生良好，达到规定要求。
2、检查仪表接插件是否良好。
操作要求：插件紧固。
符合规范
3、检查接线端子接触是否良好。
操作要求：接线牢固，屏蔽线不外露。
密封，失爆处
理规范。
4、检查信号及电源公共端接地。
操作要求：接线牢固，屏蔽线不外露。
密封，失爆处
理规范。
5、检查仪表线路配管是否良好。
操作要求：配管符合要求。
二、维护巡检（20分）
1、接线盒、穿线管密封情况良好。
2、毛细管无折叠弯曲，固定良好。
3、卫生情况良好。
三、安全注意事项（20）
1、作业之前办理检修工作票，程序化检修卡。
2、自控回路投自动，联锁点投旁路，工艺密封配合。
3、拆卸之前，工艺隔离，作业人员确认后作业。
压力表、压力变送器试题
压力表、压力变送器试题计量检定人员压力计量试题单位：日期：姓名：得分：一．填空题（20分，每题2分）1、压力变送器的准确度等级有、、0.2(0.25)级、0.5 级、1.0级、1.5级、2.0和2.5级。
2、测量值为2000，真值为1997，则测量误差为，修正值为3、对正态分布，极限误差取为三倍标准偏差的置信概率为，极限误差取为二倍标准偏差的置信概率为4、力变送器是一种将转换为传送的的仪表。
5、某压力变送器,测量范围为(0～60)kPa,对应输出信号为0～10mA,若将其零点迁移至30kPa,则在被测压力为60kPa时的输出信号为mA。
6、压力变送器的绝缘电阻不小于。
7、测量误差等于测量结果减去。
8、压力变送器的允许误差用绝对误差表示时，其值等于与准确度等级百分数的乘积。
9、压变送器预热一般为。
10、优于0.1级的压力变送器检定点不少于个。
二选择题（20分，每题2分）1、定计量单位压力（压强、应力）的计量单位符号是——-。
(1)Kg/cm2 (2)H2O (3)Pa2、误差的两种基本表示方式是——-和——-(1)绝对误差 (2)相对误差 (3)系统误差 (4)随机误差3、最佳测量能力的包含因子一般为(1)1 (2) 2 (3)3 (4)4４、测量上限在0.25MPa以下的压力变送器,检定时应使用作为工作介质。
(1)油 (2)水 (3)酒精 (4)空气或氮气5、绝对压力小于大气压力时，疏空等于——(1)绝对压力-大气压力 (2)大气压力-绝对压力(3)绝对压力-表压力 (4)表压力-绝对压力-6、检定0.5级压力变送器可以在的环境条件下进行。
(1) 20±2℃ (2) 20±3℃ (3) 20±5℃ (4)20±10℃7、压力表按其所测介质不同应在表壳衬圈或盘上涂以不同的颜色，以示区别.氢气压力表的颜色是:(1).天兰色 (2).深绿色 (3).黄色 (4).褐色8、表示压力表的误差是（1）引用误差（2）相对误差（3）系统误差（4）随机误差9、弹簧管式压力表,利用传动机构,指针可以旋转的角度一般是（1）90°（2）180°（3）270°（4）360°10、定一般压力表可以在—的环境条件下进行（1）20±2℃（2）20±3℃（3）20±5℃（4）20±10℃三、简答题（30分，每题10分）1、电接点压力表除一般检定外,还有哪些特殊要求?2、压力变送器按原理分为哪几种，画出其原理框图。
压力检测与变送(带试题)
压力检测与变送一、概述压力是工业生产中的重要参数之一，为了保证生产正常运行，必须对压力进行监测和控制，但需说明的是，这里所说的压力，实际上是物理概念中的压强，即垂直作用在单位面积上的力。
在压力测量中，常用绝对压力、表压力、负压力或真空度之分。
所谓绝对压力是指被测介质作用在容器单位面积上的全部压力，用符号pj表示。
用来测量绝对压力的仪表称为绝对压力表。
地面上的空气柱所产生的平均压力称为大气压力，用符号pq表示。
用来测量大气气压力的仪表叫气压表。
绝对压力与大气压力之差。
称为表压力，用符号pb表示。
即pb=pj-pq。
当绝对压力值小于大气压力值时，表压力为负值（即负压力），此负压力值的绝对值，称为真空度，用符号pz表示。
用来测量真空度的仪表称为真空表。
既能测量压力值又能测量真空度的仪表叫压力真空表。
二、压力的测量与压力计的选择压力测量原理可分为液柱式、弹性式、电阻式、电容式、电感式和振频式等等。
压力计测量压力范围宽广可以从超真空如133×10-13Pa直到超高压280MP a。
压力计从结构上可分为实验室型和工业应用型。
压力计的品种繁多。
因此根据被测压力对象很好地选用压力计就显得十分重要。
1．就地压力指示当压力在2.6Kpa时,可采用膜片式压力表、波纹管压力表和波登管压力表。
如接近大气压的低压检测时，可用膜片式压力表或波纹管式压力表。
2．远距离压力显示若需要进行远距离压力显示时，一般用气动或电动压力变压器，也可用电气压力传感器。
当压力范围为140~280MPa时，则应采用高压压力传感受器。
当高真空测量时可采用热电真空计。
3．多点压力测量进行多点压力测量时，可采用巡回压力检测仪。
若被测压力达到极限值需报警的，则应选用附带报警装置的各类压力计。
正确选择压力计除上述几点考虑外，还需考虑以下几点。
（1）量程的选择根据被测压力的大小确定仪表量程。
对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4；测波动压力时，最大压力值应不超过满量程的2/3。
压力变送器校验的试题
职业技能鉴定国家题库试卷
仪表维修工初级操作技能考核试卷
考件编号: 姓名: 准考证号:单位：试题6、压力变送器的校验（室内模拟）
（一）、考核内容
（二）、考核方式
现场模拟（或笔试或口试）
（三）、考核时间(以现场模拟为例)
1.准备工作5min。
2.正式操作25min。
（四）、考评员要求
1.不得少于3人。
2.提前15分钟到达考核现场，熟悉考核规则、评分标准。
3.按评分标准独立评分，不得涂改考核记录表。
（五）、考核要求
1.考核采用百分制，60分为合格。
2.每超过规定考核时间1min从总分中扣5分，超时3min停止操作。
3.考核前统一抽签，按抽签顺序对考生进行考核。
4.考生须穿戴劳保用品。
5.考生违章操作或发生事故须停止操作，成绩计零分。
6.考场可根据实际情况选定。
7.考核用仪表可根据考场实际情况选用。
8.考核可根据实际的难易程度进行配分。
