CAD操作题目
Z001 【操作要求】 1．建立新文件：运行AutoCAD软件，建立新文件：新图形范围是420×297，在新建图形文件中，绘制长轴为120，短轴为60的椭圆。 2．保存：将完成的图形以KSCAD1-10.DWT为文件名保存在 C:\GATDoc 中。
【操作要求】 1．建立新图形文件：建立新图形文件，绘图区域为：560×400。 2．绘图： a)绘制两个圆，半径分别为50，100；两圆相距300。 b)绘制一条相切两圆的圆弧，圆弧半径为200；绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。完成后的图形参见【样张】。 3．保存：将完成的图形以KSCAD2-10.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST3-10.DWG。 2．属性操作： a)按【样张】补充图形。 b)将补充的对象改变至图层3。完成的图形参见【样张】。 3．保存：将完成的图形以KSCAD3-10.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．打开图形：打开图形文件 C:\GATDoc\sucai\CADST4-10.DWG。 2．编辑图形： a)编辑打开的图形 b)将编辑后的图形作阵列，然后绘制矩形，再调整图形的大小。完成后的图形如【样张】。 3．保存：将完成的图形以KSCAD4-10.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。 2．绘图：按【样张】规定的尺寸绘图，要求图形层次清晰，图层与填充图案比例合理。基础轮廓线应给一定的宽度，宽度自行设置。 3．保存：将完成的图形以KSCAD5-7.DWG为文件名保存在 C:\GATDoc 中 。 【操作要求】 打开图形文件 C:\GATDoc\sucai\CADST6-10.DWG，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。 1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。 2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。 3．标注尺寸：按【样张】的尺寸要求标注尺寸。 4．修饰尺寸：修饰尺寸线，使之符合制图规范要求。 5．保存：将完成图形以KSCAD6-10.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．建立新文件：建立新图形文件，图形区域等考生自行设置。 2．建立三维视图：按【样张】给出的尺寸绘制三维图形。 3．保存：将完成的图形以KSCAD7-10.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST8-10.DWG。 2．修改图形：参照【样张】 a)调整图形中的文字，使之符合制图要求。 b)调整图形中的尺寸标注。 c)修改图形中的图层属性。 d)调整图形的布置，使之合理。 3．保存：将完成的图形以KSCAD8-10.DWG为文件名保存在 C:\GATDoc 中。
002 【操作要求】 1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。 2．保存：将完成的模板图形以KSCAD1-5.DWT为文件名保存在 C:\GATDoc 中。
【操作要求】 1．建立新图形文件：建立新图形文件，绘图区域为：200×200。 2．绘图： a)绘制一个边长为20、AB边与水平线夹角为30度的正七边形；绘制一个半径为10的圆，且圆心与正七边形同心；再绘制正七边形的外接圆。 b)绘制一个与正七边形相距10的外围正七边形。完成后的图形参见【样张】。 3．保存：将完成的图形以KSCAD2-5.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST3-8.DWG。 2．属性操作： a)将图形中虚线框中的对象定义为图块，图块的名称为A。将图块A以文件形式保存至 C:\GATDoc，文件名称为3-8-1.DWG。 b)打开图形文件 C:\GATDoc\sucai\CADST3-8-2.DWG。在指定的位置插入3-8-1.dwg图形文件，完成后的图形参见【样张】。 3．保存：将完成的图形以KSCAD3-8.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．打开图形：打开图形文件 C:\GATDoc\sucai\CADST4-5.DWG。 2．编辑图形： a)将打开的矩形以矩形对角线交点为中心旋转90°。 b)以旋转后的矩形作环形阵列，阵列中心为圆心，阵列后矩形个数为8，环形阵列的填充角度为270°。完成后的图形如【样张】。 3．保存：将完成的图形以KSCAD4-5.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。 2．绘图：按【样张】规定的尺寸绘图，图层设置合理。墙线宽度自行设置。 3．保存：将完成的图形以KSCAD5-10.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 打开图形文件 C:\GATDoc\sucai\CADST6-8.DWG，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。 1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。 2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。 3．标注尺寸：按【样张】的尺寸要求标注尺寸。 4．修饰尺寸：修饰尺寸线，使之符合制图规范要求 5．保存：将完成图形以KSCAD6-8.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．建立新文件：建立新图形文件，图形区域等考生自行设置。 2．建立三维视图：按【样张】给出的尺寸绘制三维图形。 3．保存：将完成的图形以KSCAD7-8.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST8-8.DWG。 2．修改图形：参照【样张】 a)调整图形中的文字，使之符合制图要求。 b)调整图形中的尺寸标注。 c)修改图形中的图层属性。 d)调整图形的布置，使之合理。 3．保存：将完成的图形以KSCAD8-8.DWG为文件名保存在 C:\GATDoc 中。 003 【操作要求】 1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，建立新图层：图层名：CADTEST，线型：center，颜色：红色。 2．保存：将完成的模板图形以KSCAD1-8.DWT为文件名保存在 C:\GATDoc 中。 【操作要求】 1．建立新图形文件：建立新图形文件，绘图区域为：240×200。 2．绘图： a)绘制二条长度为80的垂直平分线。 b)绘制如【样张】所示的多义线，其中弧的半径为25。完成后的图形参见【样张】。 3．保存：将完成的图形以KSCAD2-8.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST3-9.DWG。 2．属性操作： a)将图形中虚线框内的对象定义为图块，图块名称为tu。 b)将图块插入至【样张】所示的位置。完成后的图形参见【样张】。 3．保存：将完成的图形以KSCAD3-9.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．打开图形：打开图形文件 C:\GATDoc\sucai\CADST4-8.DWG。 2．编辑图形： a)编辑打开的图中左右段椭圆弧使其构成一封闭面域。 b)将此封闭面域阵列成【样张】所示形状。 3．保存：将完成的图形以KSCAD4-8.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。 2．绘图：按照【样张】规定的尺寸绘图，要求图形层次清晰，图层设置合理。楼梯轮廓线应给一定的宽度，宽度自行设置。 3．保存：将完成的图形以KSCAD5-6.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 打开图形文件 C:\GATDoc\sucai\CADST6-9.DWG，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。 1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。 2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。 3．标注尺寸：按【样张】的尺寸要求标注尺寸。 4．修饰尺寸：修饰尺寸线，使之符合制图规范要求。 5．保存：将完成图形以KSCAD6-9.DWG为文件名保存在 C:\GATDoc 中。 【操作要求】 1．建立新文件：建立新图形文件，图形区域等考生自行设置。 2．建立三维视图：按【样张】给出的尺寸绘制三维图形。 3．保存：将完成的图形以KSCAD7-9.DWG为文件名保存在 C:\GATDoc 中。
【操作要求】 1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST8-9.DWG。 2．修改图形：参照【样张】 a)调整图形中的文字，使之符合制图要求。 b)调整图形中的尺寸标注。 c)修改图形中的图层属性。 d)调整图形的布置，使之合理。 3．保存：将完成的图形以KSCAD8-9.DWG为文件名保存在 C:\GATDoc 中。
cad三维绘图练习题
CAD三维绘图练习题一、基本操作类1. 打开CAD软件，新建一个三维绘图文件。
2. 设置三维视图，包括俯视图、正视图、左视图。
3. 学会使用基本绘图工具，如直线、圆、矩形等。
4. 学会使用基本编辑工具，如移动、旋转、复制、镜像等。
5. 练习绘制简单的三维模型，如长方体、球体、圆柱体等。
二、实体建模类1. 绘制一个茶壶的三维模型。
2. 绘制一个手机的三维模型。
3. 绘制一个电脑桌的三维模型。
4. 绘制一个汽车的三维模型。
5. 绘制一个建筑物的三维模型。
三、曲面建模类1. 绘制一个苹果的曲面模型。
2. 绘制一个可乐瓶的曲面模型。
3. 绘制一个球体的曲面模型。
4. 绘制一个花瓣的曲面模型。
5. 绘制一个水龙头的曲面模型。
四、装配体建模类1. 组装一个齿轮传动装置的三维模型。
2. 组装一个汽车发动机的三维模型。
3. 组装一个机械臂的三维模型。
4. 组装一个挖掘机的三维模型。
5. 组装一个飞机的三维模型。
五、工程图绘制类1. 绘制一个零件的三视图。
2. 绘制一个装配体的爆炸图。
3. 绘制一个建筑图纸。
4. 绘制一个电气线路图。
5. 绘制一个园林景观图。
六、综合应用类1. 设计并绘制一个创意家居用品的三维模型。
2. 设计并绘制一个三维模型。
3. 设计并绘制一个城市广场的三维模型。
4. 设计并绘制一个桥梁的三维模型。
5. 设计并绘制一个游乐场的三维模型。
七、修改与优化类1. 修改给定模型的比例，使其符合实际尺寸要求。
2. 优化一个机械零件的结构，减少材料使用而不影响功能。
3. 对现有建筑模型进行立面改造设计。
4. 对一个复杂零件模型进行简化处理，以便于加工。
5. 修改一个家具模型，使其更适合现代家居风格。
八、渲染与展示类1. 为一个汽车模型设置材质和贴图，并进行渲染。
2. 为一个室内设计模型创建灯光效果并进行渲染。
3. 制作一个产品模型的动画展示。
4. 渲染一个建筑模型在不同时间段的光照效果。
5. 创建一个产品模型的交互式展示。
职校CAD绘图考试题及答案
职校CAD绘图考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是CAD中的基本绘图命令？A. RECTANGLEB. ELLIPSEC. PATTERND. MOVE答案：C3. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键单击选择B. 使用鼠标右键单击选择C. 使用鼠标左键拖动选择D. 使用鼠标右键拖动选择答案：C4. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 在CAD中，如何测量两点之间的距离？A. 使用DISTANCE命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用STRETCH命令答案：A6. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. POLYGON答案：A7. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：A8. 在CAD中，哪个命令用于创建圆弧？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：B9. 在CAD中，如何将多个对象组合成一个组？A. 使用GROUP命令B. 使用UNGROUP命令C. 使用COPY命令D. 使用MOVE命令答案：A10. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A二、填空题（每题3分，共15分）1. 在CAD中，使用________命令可以创建一个矩形。
答案：RECTANGLE2. 如果需要在CAD中创建一个正多边形，可以使用________命令。
答案：POLYGON3. 当需要在CAD中创建一个圆弧时，可以使用________命令。
cad画图试题及答案
cad画图试题及答案CAD画图试题及答案1. 绘制直线- 题目：请使用CAD软件绘制一条长度为100单位，角度为30度的直线。
- 答案：首先打开CAD软件，选择直线工具，点击起点，然后输入长度100和角度30，回车确认。
2. 绘制矩形- 题目：绘制一个长为200单位，宽为100单位的矩形。
- 答案：选择矩形工具，点击矩形的左下角作为起点，然后依次输入长度200和宽度100，回车确认。
3. 绘制圆- 题目：创建一个半径为50单位的圆。
- 答案：选择圆工具，点击圆心位置，然后输入半径值50，回车确认。
4. 绘制多边形- 题目：绘制一个边长为40单位的六边形。
- 答案：选择多边形工具，输入边数6和边长40，回车确认。
5. 绘制圆弧- 题目：绘制一个以(100,100)为圆心，半径为80单位，起始角度为45度，结束角度为135度的圆弧。
- 答案：选择圆弧工具，点击圆心(100,100)，输入半径80，然后输入起始角度45和结束角度135，回车确认。
6. 绘制椭圆- 题目：绘制一个长轴为150单位，短轴为100单位的椭圆。
- 答案：选择椭圆工具，点击椭圆中心点，然后输入长轴半径150和短轴半径100，回车确认。
7. 绘制多段线- 题目：绘制一条由三个线段组成的多段线，线段长度分别为50单位、70单位和90单位。
- 答案：选择多段线工具，依次点击三个线段的起点和终点，输入长度50、70和90，回车确认。
8. 绘制样条曲线- 题目：绘制一条通过三个控制点的样条曲线，控制点坐标分别为(0,0)、(100,100)和(200,0)。
- 答案：选择样条曲线工具，依次点击控制点(0,0)、(100,100)和(200,0)，回车确认。
9. 修改对象属性- 题目：将上题绘制的样条曲线的颜色修改为红色。
- 答案：选择样条曲线，右键点击选择属性，然后在属性面板中找到颜色选项，选择红色。
10. 使用复制命令- 题目：复制上题绘制的样条曲线，并将其移动到(300,300)的位置。

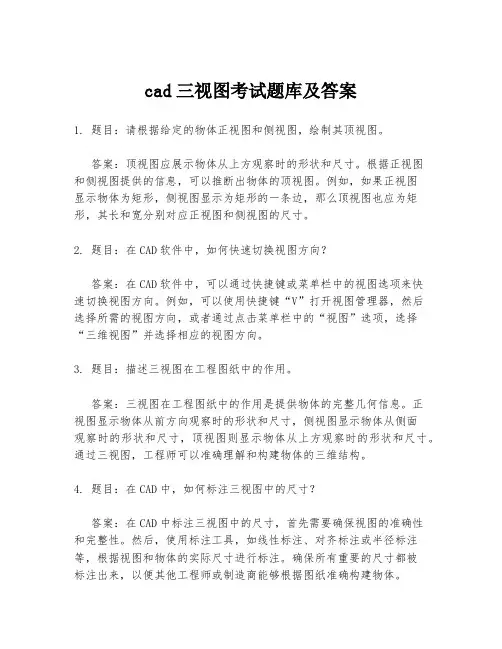

cad三视图考试题库及答案
cad三视图考试题库及答案1. 题目：请根据给定的物体正视图和侧视图，绘制其顶视图。
答案：顶视图应展示物体从上方观察时的形状和尺寸。
根据正视图和侧视图提供的信息，可以推断出物体的顶视图。
例如，如果正视图显示物体为矩形，侧视图显示为矩形的一条边，那么顶视图也应为矩形，其长和宽分别对应正视图和侧视图的尺寸。
2. 题目：在CAD软件中，如何快速切换视图方向？答案：在CAD软件中，可以通过快捷键或菜单栏中的视图选项来快速切换视图方向。
例如，可以使用快捷键“V”打开视图管理器，然后选择所需的视图方向，或者通过点击菜单栏中的“视图”选项，选择“三维视图”并选择相应的视图方向。
3. 题目：描述三视图在工程图纸中的作用。
答案：三视图在工程图纸中的作用是提供物体的完整几何信息。
正视图显示物体从前方向观察时的形状和尺寸，侧视图显示物体从侧面观察时的形状和尺寸，顶视图则显示物体从上方观察时的形状和尺寸。
通过三视图，工程师可以准确理解和构建物体的三维结构。
4. 题目：在CAD中，如何标注三视图中的尺寸？答案：在CAD中标注三视图中的尺寸，首先需要确保视图的准确性和完整性。
然后，使用标注工具，如线性标注、对齐标注或半径标注等，根据视图和物体的实际尺寸进行标注。
确保所有重要的尺寸都被标注出来，以便其他工程师或制造商能够根据图纸准确构建物体。
5. 题目：解释三视图与物体实际形状之间的关系。
答案：三视图与物体实际形状之间的关系是一一对应的。
正视图、侧视图和顶视图分别从不同方向展示了物体的几何特征。
通过这三个视图，可以完全确定物体的形状和尺寸。
在实际应用中，三视图是理解和构建物体三维结构的基础，对于工程设计和制造至关重要。
CAD考试题
8考试题目内容描述：如下图所示的正方形，边长为50，其a点为(10,10)，则b点的坐标正确的是选择答案1：相对于a点(@50<30)选择答案2：相对于a点(@53.5013,35.0000)选择答案3：相对于坐标原点(50.000,25.0000)选择答案4：相对于坐标原点(50<30)正确答案： 1考试题目内容描述：将圆心在30,30处的圆移动,移动中指定圆心的第二个点时,在动态输入框中输入10,20,其结果是:选择答案1：圆心坐标为10,20选择答案2：圆心坐标为30,30选择答案3：圆心坐标为40,50选择答案4：圆心坐标为20,10正确答案： 3考试题目内容描述：下列哪个选项用于尽最大可能显示所有图形？选择答案1：ZOOM/范围(E)选择答案2：ZOOM/全部(A)选择答案3：ZOOM/动态(D)选择答案4：ZOOM/窗口(W)正确答案： 111考试题目内容描述：“图层”工具栏中按钮“将对象的图层置为当前”的作用是?选择答案1：将所选对象移至当前图层选择答案2：将所选对象移出当前图层选择答案3：将选中对象所在的图层置为当前层选择答案4：增加图层正确答案： 312考试题目内容描述：下面哪个选项将图形进行动态放大选择答案1：ZOOM/(D)选择答案2：ZOOM/(W)选择答案3：ZOOM/(E)选择答案4：ZOOM/(A)正确答案： 113考试题目内容描述：用ZOOM命令缩放图形,其操作结果是:选择答案1：图形的绝对大小和视觉上的大小均无改变选择答案2：图形的绝对大小和视觉上的大小均被改变选择答案3：改变图形的绝对大小，不改变视觉上的比例选择答案4：不改变图形的绝对大小，只改变视觉上的比例正确答案： 414如图ap209032.jpg所示，通过ALIGN命令作为源点的是？考试题目内容描述：选择答案1：1，2选择答案2：3，4选择答案3：1，3选择答案4：2，4正确答案： 315考试题目内容描述：如图所示的图案填充，其孤岛检测样式为选择答案1：外部选择答案2：普通选择答案3：忽略选择答案4：都不是正确答案： 2考试题目内容描述：以同一点作为正五边形的中心,圆的半径为50,分别用I和C方式画的正五边形的间距为:选择答案1：15.32 选择答案2：9.55 选择答案3：7.43 选择答案4：12.76 正确答案： 2考试题目内容描述：将半径10,圆心(70,100)的圆矩形阵列。

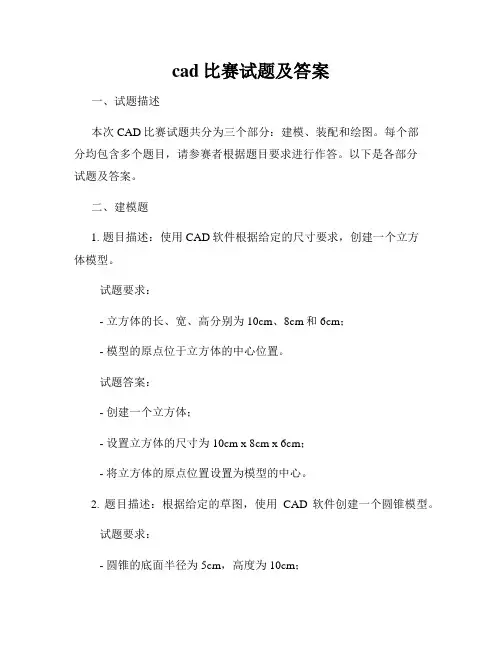

cad比赛试题及答案
cad比赛试题及答案一、试题描述本次CAD比赛试题共分为三个部分：建模、装配和绘图。
每个部分均包含多个题目，请参赛者根据题目要求进行作答。
以下是各部分试题及答案。
二、建模题1. 题目描述：使用CAD软件根据给定的尺寸要求，创建一个立方体模型。
试题要求：- 立方体的长、宽、高分别为10cm、8cm和6cm；- 模型的原点位于立方体的中心位置。
试题答案：- 创建一个立方体；- 设置立方体的尺寸为10cm x 8cm x 6cm；- 将立方体的原点位置设置为模型的中心。
2. 题目描述：根据给定的草图，使用CAD软件创建一个圆锥模型。
试题要求：- 圆锥的底面半径为5cm，高度为10cm；- 模型的顶点位于坐标原点；- 圆锥的侧面与X轴的夹角为30°。
试题答案：- 创建一个圆锥；- 设置圆锥底面的半径为5cm，高度为10cm；- 将圆锥的顶点位置设置在坐标原点；- 将圆锥的侧面旋转30°，与X轴形成夹角。
三、装配题1. 题目描述：根据给定的零件模型和装配要求，完成零件的装配。
试题要求：- 给定A零件和B零件的模型文件；- 在装配文件中，将B零件插入A零件的孔中，其中孔的直径和B零件的直径相同。
试题答案：- 打开A零件模型文件和B零件模型文件；- 在装配文件中，将B零件的插入点对准A零件孔的位置；- 使用装配功能，将B零件插入A零件的孔中。
2. 题目描述：根据给定的装配要求，完成两个零件的装配。
试题要求：- 给定C零件和D零件的模型文件；- 在装配文件中，将C零件和D零件的相同面对齐。
试题答案：- 打开C零件模型文件和D零件模型文件；- 在装配文件中，将C零件和D零件的相同面对齐。
四、绘图题1. 题目描述：根据给定的三维模型，使用CAD软件创建其二维投影视图。
试题要求：- 给定一个立方体的三维模型文件；- 根据要求，创建该立方体的正视图、俯视图和左视图。
试题答案：- 打开立方体的三维模型文件；- 根据要求，创建立方体的正视图、俯视图和左视图。
CAD典型练习之二(实例版方向)及答案 大全
典型练习之二（实例版方向）一、单项选择题。
（以下各小题给出的四个选项中，只有一个符合题目要求，请选择相应的选项，不选、错选均不得分，共30题，每题2分，共60分。
）1.“图层”工具栏中按钮“将对象的图层置为当前”的作用是？（ ）A．将所选对象移至当前图层B．将所选对象移出当前图层C．将选中对象所在的图层置为当前层D．增加图层2.下面哪个选项将图形进行动态放大？（ ）A．ZOOM/(D) B．ZOOM/(W) C．ZOOM/(E) D．ZOOM/(A)3.当捕捉设定的间距与栅格所设定的间距不同时？（ ）A．捕捉仍然只按栅格进行B．捕捉时按照捕捉间距进行C．捕捉既按栅格，又按捕捉间距进行D．无法设置4.在选择集中去除对象，按住哪个可以进行去除对象选择？（ ）A．SPACE B．SHIFT C．CTRL D．ALT5.所有尺寸标注公用一条尺寸界线的是？（ ）A. 引线标注B. 连续标注C. 基线标注D. 公差标注6.利用夹点对一个线性尺寸进行编辑，不能完成的操作是？（ ）A. 修改尺寸界线的长度和位置B. 修改尺寸线的长度和位置C. 修改文字的高度和位置D. 修改尺寸的标注方向7.使用Scale命令缩放图形时，在提示输入比例时，输入r，然后指定缩放的参照长度分别为1、2，则缩放后的比例值为？（ ）A. 2B. 1C. 0.5D. 48.绘制带有圆角的矩形，首先要（ ）A. 先确定一个角点B. 绘制矩形再倒圆角C. 先设置圆角再确定角点D．先设置倒角再确定角点9.同时填充多个区域，如果修改一个区域的填充图案而不影响其它区域,则（ ）A. 将图案分解B. 在创建图案填充的时候选择“关联”C. 删除图案，重新对该区域进行填充D. 在创建图案填充的时候选择“创建独立的图案填充”10.AutoCAD中“°”“±”“Φ”控制符依此是（ ）A. %%D，%%P，%%CB. %%P，%%C，%%DC. D%%，P%%，C%%D. P%%，C%%，D%%11．使用move移动一个图形，指定移动的基点坐标为（30,80)，第二点位置为（@60<45），则移动后的基点坐标是多少？（ ）A. 60,45B. 90,135C. 72.42,135D. 72.42,122.4212. 实体填充区域不能表示为以下哪项？（ ）A. 图案填充（使用实体填充图案）B. 三维实体C. 渐变填充D.宽多段线或圆环13. 根据图案填充创建边界时，边界类型可能是以下哪些选项？（ ）A. 多段线B. 样条曲线C. 三维多段线D.螺旋线14. 在“尺寸标注样式管理器”中将“测量单位比例”的比例因子设置为0.5，则30°的角度将被标注为（ ）？A. 15B. 60C. 30D. 与注释比例相关，不定15. 在系统默认情况下，图案的边界可以重新生成的边界是（ ）A. 面域B. 样条线C. 多段线D. 面域或多段线16. 要剪切与剪切边延长线相交的圆，则需执行的操作为（ ）A. 剪切时按住 “Shift”键B. 剪切时按住 “Alt”键C. 修改“边”参数为“延伸”D. 剪切时按住 “Ctrl”键17. 在AutoCAD中，构造选择集非常重要，以下哪个不是构造选择集的方法？（ ）A. 按层选择B. 对象选择过滤器C. 快速选择D. 对象编组18. 关于图块的创建，下面说法不正确的是：（ ）A. 任何dwg图形均可以作为图块插入B. 使用block命令创建的图块只能在当前图形中调用C. 使用-block命令创建的图块可以被其他图形调用D. 使用wblock命令可以将当前图形的图块再次写块19．要在打印图形中精确地缩放每个显示视图，可以使用以下方法设置每个视图相对于图纸空间的比例（ ）A. “特性”选项板B. ZOOM 命令的 XP 选项C. “视口”工具栏更改视口的视图比例D. 以上都可以20．视口最大化的状态保存在以下哪个系统变量中？（ ）A. VSEDGESB. VPLAYEROVERRIDESMODEC. VPMAXIMIZEDSTATED. VSBACKGROUNDS21．能够保存三维几何图形、视图、光源和材质的文件格式是（ ）A. dwfB. 3D StudioC. wmfD. dxf22．在一张复杂图样中，要选择半径小于10的圆，如何快速方便的选择？（ ）A. 通过选择过滤B. 执行快速选择命令，在对话框中设置对象类型为圆，特性为直径，运算符为小于，输入值为10，单击确定C. 执行快速选择命令，在对话框中设置对象类型为圆，特性为半径，运算符为小于，输入值为10，单击确定D. 执行快速选择命令，在对话框中设置对象类型为圆，特性为半径，运算符为等于，输入值为10，单击确定23．下列哪个命令可以实现修改三维面的边的可见性( )A．EDGEB．PEDITC．3DFACED．DDMODIFY24.使用join命令合并椭圆弧时，合并的方向是？（ ）A．从源对象逆时针合并圆弧 B．从源对象顺时针合并圆弧C．从目标对象逆时针合并圆弧 D．从目标对象顺时针合并圆弧25.在尺寸公差的上偏差中输入“0.021”，下偏差中输入“0.015”，则标注尺寸公差的结果是（ ）A．上偏0.021，下偏0.015 B．上偏 0.021，下偏0.015C．上偏0.021，下偏 0.015 D．上偏 0.021，下偏-0.01526.不能作为多重引线线型类型的是（ ）A．直线 B．多段线 C．样条曲线 D．以上均可以27.实体中的拉伸命令和实体编辑中的拉伸命令有什么区别（ ）A．没什么区别B．前者是对多段线拉伸，后者是对面域拉伸C．前者是由二维线框转为实体，后者是拉伸实体中的一个面D．前者是拉伸实体中的一个面，后者是由二维线框转为实体28.以下哪个命令的功能是创建绕选定轴旋转而成的旋转网格( )A．ROTATE3D B． ROTATE C． RULESURF D．REVSURF29.在Streering Wheels控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整( )A. ShiftB. CtrlC. AltD. Tab30.栅格样式设置中，系统设置不在以下的位置显示点栅格？（ ）A. 二维模型空间B. 块编辑器C. 三维模型空间D. 图纸/布局二、操作题。
中职cad画图试题及答案
中职cad画图试题及答案中职CAD画图试题一、考试目的：本试题旨在考察学生对CAD软件的基本操作能力，包括图形的绘制、编辑、尺寸标注和图层管理等，以及对工程图纸规范的理解。
二、考试要求：1. 考生必须熟练掌握CAD软件的基本操作。
2. 考生需要在规定的时间内完成试题。
3. 考生应按照工程图纸规范进行绘图。
三、考试内容：1. 绘制平面图形：考生需要根据给定的尺寸，使用CAD软件绘制一个平面图形，例如一个简单的房屋平面图。
2. 图形编辑：对已绘制的图形进行编辑，如移动、旋转、缩放等。
3. 尺寸标注：对绘制的图形进行准确的尺寸标注。
4. 图层管理：合理使用图层功能，对不同类别的对象进行分层管理。
四、试题示例：题目：绘制一个简单的客厅平面图，并进行尺寸标注和图层管理。
要求：- 使用A3图纸空间。
- 客厅长6000mm，宽4500mm。
- 墙体厚度为120mm，门窗位置自定，但需符合实际。
- 标注三视图的尺寸，包括长度、宽度和高度。
- 使用图层管理功能，至少创建三个图层：墙体、门窗、标注。
五、评分标准：1. 平面图形绘制的准确性：40%2. 图形编辑操作的正确性：15%3. 尺寸标注的准确性和清晰度：20%4. 图层管理的合理性：15%5. 整体布局的整洁性和专业性：10%六、答案示例：略（具体答案将根据考生所提交的CAD图纸进行评定）七、注意事项：- 考生在考试过程中应保持考场秩序，不得交头接耳。
- 考生应独立完成试题，严禁抄袭他人作品。
- 考生应确保提交的CAD图纸无病毒感染。
八、结束语：祝愿所有考生能够发挥出自己的最佳水平，顺利完成考试。
cad考试绘图题及答案
cad考试绘图题及答案 CAD考试绘图题及答案 一、题目要求： 1. 绘制一个简单的机械零件图，要求包含以下元素： - 一个矩形（长100mm，宽50mm） - 一个圆（直径30mm） - 一个中心线 - 一个直径为20mm的圆孔 - 标注尺寸（包括长度、宽度、直径和孔径）
2. 使用图层管理功能，将矩形、圆和圆孔分别放置在不同的图层上。
3. 完成图形后，保存文件，并导出为PDF格式。 二、绘图步骤： 1. 打开CAD软件，创建一个新的绘图文件。 2. 设置绘图单位为毫米（mm）。 3. 创建一个新的图层，命名为“矩形”，并设置为当前图层。 4. 使用矩形工具，绘制一个长100mm，宽50mm的矩形。 5. 创建一个新的图层，命名为“圆”，并设置为当前图层。 6. 使用圆工具，绘制一个直径为30mm的圆。 7. 创建一个新的图层，命名为“中心线”，并设置为当前图层。 8. 使用直线工具，绘制一条中心线，穿过矩形和圆的中心。 9. 创建一个新的图层，命名为“圆孔”，并设置为当前图层。 10. 使用圆工具，绘制一个直径为20mm的圆孔。 11. 使用标注工具，标注矩形的长度、宽度、圆的直径和圆孔的直径。
12. 检查所有图层是否正确设置，并确保所有元素都在正确的图层上。
13. 保存文件，并按照要求导出为PDF格式。 三、答案解析： 1. 矩形绘制： - 使用矩形工具，输入尺寸100mm和50mm，绘制矩形。
2. 圆绘制： - 使用圆工具，输入直径30mm，绘制圆。 3. 中心线绘制： - 使用直线工具，通过矩形和圆的中心点绘制中心线。
4. 圆孔绘制： - 使用圆工具，输入直径20mm，绘制圆孔。
5. 尺寸标注： - 使用标注工具，对矩形的长度、宽度、圆的直径和圆孔的直径进行标注。
6. 图层管理： - 确保每个元素都在正确的图层上，以便管理和修改。
7. 文件保存与导出： - 保存文件，并按照要求导出为PDF格式，以便提交或打印。
cad考试笔试题库「附答案」
cad考试笔试题库「附答案」一、单项选择1、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案：C2、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案：B3、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案：B4、在CAD中，以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案：C5、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案：A6、默认情况下，命令提示行显示为几行A、3B、5C、2D、8答案：A7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案：D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案：C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U答案：B10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案：A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案：A12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案：D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案：B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案：B15、渲染三维模型时，哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案：D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案：C17、以下哪种相对坐标的输入方法是画8个单位的.线长A.8, 0B.@0，8C.@0<8答案：B18、哪种坐标输入法需要用@符号?A. 极坐标B. 绝对坐标C. 相对坐标答案：C19.在命令行中输入“Z”后，再输入选项“A”，什么作用A. 在图形窗口显示所有的图形对象和绘图界限范围。
