CAD机械制图尺寸标注详解参考幻灯片
a. 尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
b. 以毫米为单位，如采用其它单位时，则 必须注明单位名称。
c. 图中所注尺寸为零件完工后的尺寸。
d. 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
e. 尺寸配置合理 功能尺寸应直接注出;
同一要素的尺寸应尽可能集中标注; 如孔的直径和深度、槽的深度和宽度等;
尽量避免在不可见的轮廓线上标注尺寸。
5
（二）标注尺寸的基本要求 正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺寸，不遗漏， 不重复。 清晰： 尺寸布置要整齐、清晰，便于阅读。 合理： 标注的尺寸要符合设计要求及工艺要求。
6
2.尺寸標註的組成及注法
（一）尺寸標註的組成 （二）尺寸标注方法
26
F---工艺基准
22 15
10
F
18 26 52 70
F
18 26 52 70
27
二.尺寸标注的合理性要求
标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的 设计要求，又要符合生产实际，便于加工和测量，并有利于装配。
（1）主要尺寸（指直接影响零件质量的尺寸 ）应直接标注， 以保证设计的精度要求。
⑶ 标注球面半径时，应在符号R前加注 符号S。
15
⒋ 狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
尺寸線終端有箭頭和斜線兩種形式，機械圖樣一般用箭頭形式。 當尺寸線太短沒有足夠的位置畫箭頭時，允許將箭頭畫在尺寸線 外邊，尺寸線終端採用箭頭形式時，標註連續的小尺寸可用圓點 代替中間箭頭。
16
六、尺寸的清晰布置
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。 要标注定位尺寸，必须先选定尺寸基准。零件有长、宽、高三个方向的尺
寸，每个方向至少要有一个基准。
通常以零件的底面、端面、对称面和轴线作为基准。 ⑶ 总体尺寸
零件长、宽、高三个方向的最大尺寸。 总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺 寸。
尺寸界线超出箭头约2毫米
2. 尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。
22
30°
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示
方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。
⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
不容易测量
容易测量
不容易测量
容易测量
A L
B
A L
機械製圖尺寸標註
1
主要內容
一、尺寸標註的基本方法 二、零件圖的尺寸標註 三、裝配圖的尺寸標註
2
一、尺寸標註的基本方法
1.尺寸标注的基本规则与要求 2.尺寸的組成及標註方法 3.尺寸標註時應注意的幾點問題
3
1.尺寸标注的基本规则与要求
（一）尺寸標註的基本规则 （二）尺寸標註的基本要求
4
（一）标注尺寸的基本规则
（2）次要尺寸（指对零件质量影响不大的尺寸 ）一般按形体 分析的方法进行标注。
（3）尺寸标注应符合工艺要求，即应尽可能符合零件的加工 顺序和检测方法。
（4）不允许注成封闭尺寸链。
（5）考虑测量方便。 （6）同一加工方法的尺寸尽量集中标注。 （7）有联系的尺寸应协调一致。
28
★ 考虑测量的方便与可能
1、应尽量标注在视图外面，以免尺寸线、尺 寸数字与视图的轮廓线相交。
R 好！
不好！
17
2、同心圆柱的直径尺寸，最好注在非圆的 视图上。
4×
4×
好！
不好！
18
3、相互平行的尺寸，应按大小顺序排列， 小尺寸在内，大尺寸在外。
A－ A
A－ A
A
AAຫໍສະໝຸດ AAAA
A
R
R 4×
4×
好！
不好！
19
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
16
10
16
中心线断开
23
二.零件图的尺寸标注
一、尺寸基准的选择 二、尺寸标注的合理性要求
三、标注尺寸的基本原则 四、零件上常见孔的标注尺寸
24
一、尺寸基准的选择
尺寸基准一般选择零件上较大的加工面、两零件的结合面、零件的 对称平面、重要的平面和轴肩。
1、尺寸基准的种类
♣ 设计基准：
从设计角度考虑，为满足零件在机器或部件中对其结 构、性能要求而选定的一些基准。
7
（一）尺寸標註的組成：每一個完整的尺寸，一般由尺寸 界線、尺寸線、尺寸線終端以及尺寸數字所組成。如圖所 示：
尺寸数字
16
尺寸界线 尺寸线
20 35
尺寸線終端
8
（二）尺寸標注方法
一、基本方法 形体分析法
将组合体分解为若干个基本体和简单体，在形体分析的基础上标注三 类尺寸。
⑴ 定形尺寸 确定各基本体形状和大小的尺寸。
好！
不好！
20
5、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特 征较清楚的视图上
21
七.尺寸標註時應注意的幾點問題
1. 标注线性尺寸时尺寸线必须与所标注的线段平行。
尺寸数字
1.5×45° 1.5×45°
数字高度3.5毫米
16 10
尺寸界线 尺寸线
20 35
这些间距＞7毫米 最好不超过10毫米。
9
二、一些常见形体的定形尺寸
30
20
20
10
14
30
25
25
30
10
30
（28.5） S25
25
14
10
三、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
11
四.常见几种平板的尺寸标注
12
五.角度、直径、半径尺寸的标注。 ⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。
♣ 工艺基准： 从加工工艺的角度考虑，为便于零件的加工、测量
而选定的一些基准，称为工艺基准。
25
★設計基準
10 C
A 13
30
45
A
26
35
65
B
A-A 90
8 R
8 17 30
4 10 12
40 ±0.02 58 6 +0.027 16
0
D
30
M8×0.75
(辅助基准）E
15
2 5
B—高度方向设计基准 C—长度方向设计基准 D—宽度方向设计基准
⑵ 角度数字一律水平書写。
90°
60° 25° 5°
13
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号。
10
10
5 5 20
⑵ 标注球面直径时，应在符 号前加注符号S。
S10
14
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号R。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 ×R10
b. 以毫米为单位，如采用其它单位时，则 必须注明单位名称。
c. 图中所注尺寸为零件完工后的尺寸。
d. 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
e. 尺寸配置合理 功能尺寸应直接注出;
同一要素的尺寸应尽可能集中标注; 如孔的直径和深度、槽的深度和宽度等;
尽量避免在不可见的轮廓线上标注尺寸。
5
（二）标注尺寸的基本要求 正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺寸，不遗漏， 不重复。 清晰： 尺寸布置要整齐、清晰，便于阅读。 合理： 标注的尺寸要符合设计要求及工艺要求。
6
2.尺寸標註的組成及注法
（一）尺寸標註的組成 （二）尺寸标注方法
26
F---工艺基准
22 15
10
F
18 26 52 70
F
18 26 52 70
27
二.尺寸标注的合理性要求
标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的 设计要求，又要符合生产实际，便于加工和测量，并有利于装配。
（1）主要尺寸（指直接影响零件质量的尺寸 ）应直接标注， 以保证设计的精度要求。
⑶ 标注球面半径时，应在符号R前加注 符号S。
15
⒋ 狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
尺寸線終端有箭頭和斜線兩種形式，機械圖樣一般用箭頭形式。 當尺寸線太短沒有足夠的位置畫箭頭時，允許將箭頭畫在尺寸線 外邊，尺寸線終端採用箭頭形式時，標註連續的小尺寸可用圓點 代替中間箭頭。
16
六、尺寸的清晰布置
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。 要标注定位尺寸，必须先选定尺寸基准。零件有长、宽、高三个方向的尺
寸，每个方向至少要有一个基准。
通常以零件的底面、端面、对称面和轴线作为基准。 ⑶ 总体尺寸
零件长、宽、高三个方向的最大尺寸。 总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺 寸。
尺寸界线超出箭头约2毫米
2. 尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。
22
30°
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示
方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。
⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
不容易测量
容易测量
不容易测量
容易测量
A L
B
A L
機械製圖尺寸標註
1
主要內容
一、尺寸標註的基本方法 二、零件圖的尺寸標註 三、裝配圖的尺寸標註
2
一、尺寸標註的基本方法
1.尺寸标注的基本规则与要求 2.尺寸的組成及標註方法 3.尺寸標註時應注意的幾點問題
3
1.尺寸标注的基本规则与要求
（一）尺寸標註的基本规则 （二）尺寸標註的基本要求
4
（一）标注尺寸的基本规则
（2）次要尺寸（指对零件质量影响不大的尺寸 ）一般按形体 分析的方法进行标注。
（3）尺寸标注应符合工艺要求，即应尽可能符合零件的加工 顺序和检测方法。
（4）不允许注成封闭尺寸链。
（5）考虑测量方便。 （6）同一加工方法的尺寸尽量集中标注。 （7）有联系的尺寸应协调一致。
28
★ 考虑测量的方便与可能
1、应尽量标注在视图外面，以免尺寸线、尺 寸数字与视图的轮廓线相交。
R 好！
不好！
17
2、同心圆柱的直径尺寸，最好注在非圆的 视图上。
4×
4×
好！
不好！
18
3、相互平行的尺寸，应按大小顺序排列， 小尺寸在内，大尺寸在外。
A－ A
A－ A
A
AAຫໍສະໝຸດ AAAA
A
R
R 4×
4×
好！
不好！
19
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
16
10
16
中心线断开
23
二.零件图的尺寸标注
一、尺寸基准的选择 二、尺寸标注的合理性要求
三、标注尺寸的基本原则 四、零件上常见孔的标注尺寸
24
一、尺寸基准的选择
尺寸基准一般选择零件上较大的加工面、两零件的结合面、零件的 对称平面、重要的平面和轴肩。
1、尺寸基准的种类
♣ 设计基准：
从设计角度考虑，为满足零件在机器或部件中对其结 构、性能要求而选定的一些基准。
7
（一）尺寸標註的組成：每一個完整的尺寸，一般由尺寸 界線、尺寸線、尺寸線終端以及尺寸數字所組成。如圖所 示：
尺寸数字
16
尺寸界线 尺寸线
20 35
尺寸線終端
8
（二）尺寸標注方法
一、基本方法 形体分析法
将组合体分解为若干个基本体和简单体，在形体分析的基础上标注三 类尺寸。
⑴ 定形尺寸 确定各基本体形状和大小的尺寸。
好！
不好！
20
5、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特 征较清楚的视图上
21
七.尺寸標註時應注意的幾點問題
1. 标注线性尺寸时尺寸线必须与所标注的线段平行。
尺寸数字
1.5×45° 1.5×45°
数字高度3.5毫米
16 10
尺寸界线 尺寸线
20 35
这些间距＞7毫米 最好不超过10毫米。
9
二、一些常见形体的定形尺寸
30
20
20
10
14
30
25
25
30
10
30
（28.5） S25
25
14
10
三、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
11
四.常见几种平板的尺寸标注
12
五.角度、直径、半径尺寸的标注。 ⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。
♣ 工艺基准： 从加工工艺的角度考虑，为便于零件的加工、测量
而选定的一些基准，称为工艺基准。
25
★設計基準
10 C
A 13
30
45
A
26
35
65
B
A-A 90
8 R
8 17 30
4 10 12
40 ±0.02 58 6 +0.027 16
0
D
30
M8×0.75
(辅助基准）E
15
2 5
B—高度方向设计基准 C—长度方向设计基准 D—宽度方向设计基准
⑵ 角度数字一律水平書写。
90°
60° 25° 5°
13
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号。
10
10
5 5 20
⑵ 标注球面直径时，应在符 号前加注符号S。
S10
14
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号R。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 ×R10
合集下载
CAD尺寸标注细则规范 ppt课件
构最清晰的图形上 ⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号
或名称。
ppt课件
3
ቤተ መጻሕፍቲ ባይዱ
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
基准可以是物体的底面、端面、对称面、轴线、圆心(点)等。
ppt课件
20
根据基准的作用，可分为设计基准和工艺基准两类。
① 设计基准
用以确定零件在部件中的位置所选定的基准。 如图所示的轴承座，轴通常由两个轴承座支承，必须保证两个轴孔 在同一轴线上。因此，轴承孔的定位尺寸应以底面B为基准。 底板上两孔的定位尺寸，长度方向以底板的对称平面C为基准，以保 证两孔之间的距离及对轴孔的对称关系。 底面B、对称面C、后端面D均为满足设计要求的基准，是设计基准。
正确
错误
ppt课件
23
⑶ 避免出现封闭的尺寸链
避免图中出现尺寸a、b、c首位相接的 封闭的尺寸链形式。 应注出主要尺寸a、b，舍弃不注次要尺寸c。
⑷ 考虑测量方便
应将尺寸a改成标注尺寸b。
⑸ 毛坯面的尺寸标注
ppt课件
10
尺寸界线倾斜注法
• 尺寸界线一般应与尺寸线垂直，必要时允许倾斜
ppt课件
11
径向尺寸
① 圆的直径标注
• 在圆的直径尺寸数字前加注符号“Ø”； • 尺寸线通过圆心，尺寸线终端应画成箭头。
② 圆弧的半径标注
或名称。
ppt课件
3
ቤተ መጻሕፍቲ ባይዱ
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
基准可以是物体的底面、端面、对称面、轴线、圆心(点)等。
ppt课件
20
根据基准的作用，可分为设计基准和工艺基准两类。
① 设计基准
用以确定零件在部件中的位置所选定的基准。 如图所示的轴承座，轴通常由两个轴承座支承，必须保证两个轴孔 在同一轴线上。因此，轴承孔的定位尺寸应以底面B为基准。 底板上两孔的定位尺寸，长度方向以底板的对称平面C为基准，以保 证两孔之间的距离及对轴孔的对称关系。 底面B、对称面C、后端面D均为满足设计要求的基准，是设计基准。
正确
错误
ppt课件
23
⑶ 避免出现封闭的尺寸链
避免图中出现尺寸a、b、c首位相接的 封闭的尺寸链形式。 应注出主要尺寸a、b，舍弃不注次要尺寸c。
⑷ 考虑测量方便
应将尺寸a改成标注尺寸b。
⑸ 毛坯面的尺寸标注
ppt课件
10
尺寸界线倾斜注法
• 尺寸界线一般应与尺寸线垂直，必要时允许倾斜
ppt课件
11
径向尺寸
① 圆的直径标注
• 在圆的直径尺寸数字前加注符号“Ø”； • 尺寸线通过圆心，尺寸线终端应画成箭头。
② 圆弧的半径标注
机械制图尺寸标注-PPT资料31页
如
果
组
合
在有截平
体 端
面的地方，
部
只允许标
是 回
注截交线、
转
截平面的
体，
位置，不
则 不
标注截交
标
线的大小。
注
总
体
尺
寸
要标注总体尺寸的图例
上一级
五、标注尺寸的步骤
标注尺寸的步骤： 1. 进行形体分析。 2. 逐个标注形体的定形尺寸。 3. 选定尺寸基准。 4. 标注定位尺寸。 5. 调整并标注总体尺寸。
例3、标注好图所示的轴承座的尺寸。
21 Φ14
8 48
7
长度方向基准
48
88
高度方向基准 宽度方向基准
38
30
R8
36
2×Φ8
Φ28
12
★★★
形 体 分 析 并 选 择
标 注 各 基 本 形 体
标 注 整 体 尺 寸
尺尺
寸寸
基
准
六、尺寸的清晰布置
1）、应尽量标注在视图外面，以免尺寸线、尺 寸数字与视图的轮廓线相交。
8
14 9
10 14 Φ20
10 Φ20
8 9
24
24
好
不好
同一形体的尺寸尽量集中标注。
尽量不 在虚线 上标注 尺寸。
注意：● 相贯线上不标注尺寸，只标注产生相贯线各形体的 定形、 定位尺寸。
φ φ
φ
正确
φ
错误
避免标注封闭尺寸
Φ30 Φ50 Φ30 Φ50
40 20 60
错误
20 60
正确
不直接标注总体尺寸的图例
4*
机械制图中的尺寸标注PPT课件
公差值 公差的包容条件
第一级、第二级和第 三级基准参考字母
可选直径符号 几何特征符号（此处为位置）
基准的包容条件
图5-47 形位公差效果
第7页/共11页
5.7 其它特殊标注
5.7.1折弯尺寸标注
当圆弧或圆的中心位于布局外并且无法显示在 其实际位置时，可以创建折弯半径标注，也称 为“缩略的半径标注”，可以在更方便的位置 指定标注的原点(在命令行中称为中心位置替代)。图5-55 折弯半径标辑一系列标注，创建系列基线或连续标注， 或者为一系列圆或圆弧创建标注时，此命令特别有用。
5.7.3圆心标记标注
圆心标记标注用于创建圆和圆弧的圆心标记或中心线， 可以选择圆心标记或中心线，并在设置标注样式时指 定它们的大小。
图5-56 圆心标记
第8页/共11页
在机械制图国家标准中对尺寸标注的规定主要有基本规 则、尺寸线、延伸线、标注尺寸的符号、简化注法以及尺寸 公差与配合注法等。 尺寸标注的基本规定有下面几个方面：
⑴ 零件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小 及绘图的准确度无关。 ⑵ 图样中的尺寸以毫米为单位时，不需标注的计量单位的代号或者名 称，如采用其他单位，必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应 该加以说明。 ⑷ 零件的每一个尺寸，一般只应该标注一次，并应该标注在反映该特 征最清晰的位置上。
5.9.2 使用命令编辑尺寸标注
AutoCAD提供多种方法满足用户对尺寸标注进行编辑，Dimedit和Dimtedit 是两种最常用的对尺寸标注进行编辑的命令
第10页/共11页
感谢观看！
第11页/共11页
使用AutoCAD进行尺寸标注时，尺寸的外观及功能取决于当前尺寸样 式的设定。选择“格式”|“标注样式”命令，或者单击“标注”工具栏 上的“标注样式”按钮，弹出如图5-21所示的“标注样式管理器”对话 框，用户可以在该对话框中创建新的尺寸标注样式和管理已有的尺寸标 注样式。 “标注样式管理器”的主要功能有：预览、创建、修改、重命名和删除 尺寸标注样式等。
机械技术制图AutoCAD第九章尺寸标注课件
机械技术制图AutoCAD第九章尺寸标注
18
图9-2-14
图9-2-15
机械技术制图AutoCAD第九章尺寸标注
19
“从尺寸线偏移”选择框：设置当前文字间距。 文字间距是指当尺寸线断开以容纳标注文字时标注文字周围的距离， 如图9-2-16。此值也用作尺寸线段所需的最小长度。仅当生成的线段 至少与文字间隔同样长时，才会将文字放置在尺寸界线内侧；仅当箭 头、标注文字以及页边距有足够的空间容纳文字间距时，才将尺寸线 上方或下方的文字置于内侧。 ③ 在“文字对齐”框中设置尺寸文本的放置方向。 “水平”单选框:选中该单选框，尺寸文本水平放置。 “与尺寸线对齐”单选框：选中该单选框，尺寸文本沿尺寸线方向放 置。 “ISO标准”单选框：选中该单选框，尺寸文本按ISO标准放置。当文 字在尺寸界线内时，文字与尺寸线对齐；当文字在尺寸界线外时，文 字水平排列。 图9-2-17所示为3种不同方式的效果。
机械技术制图AutoCAD第九章尺寸标注
8图9-2-3图9- Nhomakorabea-4机械技术制图AutoCAD第九章尺寸标注
9
“线宽”下拉列表：该列表框显示和确定尺寸线的线宽，缺省线宽为 “随块”，单击下拉列表，表中列出了各种线宽和两个逻辑线宽供用户选 择。“超出标记”选项框：指定当使用倾斜、建筑标记、积分和无标记时， 尺寸线超出尺寸界线的距离。如图9-2-6所示是将“超出标记”设置为10 的效果。
坐标尺寸标注主要用于标注所指定点的X或Y坐标，该标注的尺寸值 沿旁引线放置。 (2）尺寸标注样式
尺寸标注的样式是一组尺寸参数设置的有名集合，用于控制尺寸标 注的外观形式，如尺寸线间的距离、箭头大小、尺寸文本的放置方式及 大小等各类参数。这些参数可以在对话框中十分直观地进行修改。

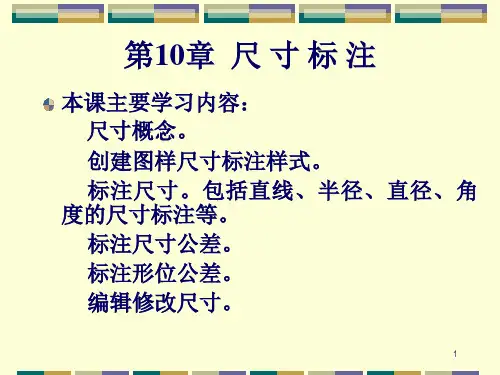

CAD基础教程第10章尺寸标注ppt课件
(5) 设置“调整”选项卡 ① 在“调整选项”选项组选择“文字或箭头，取最
佳效果”。
② 在“文字位置”选项组选择“尺寸线旁边”。
③ 在“标注特征比例”选项组中选择“使用全局比 例”。
10
④ 在“调整”选项组选择“始终在尺寸线之间绘制尺 寸线”。 (6) 设置“主单位”选项卡
① 在“线性标注”选项组设置：“单位格式”选择 “小数”，“精确”下拉列表框中选择“0”。
② 在“角度标注”选项组设置：“单位格式”选择 “十进制数”，“精确”下拉列表框选择“0”。
其余选项均为默认值。 (7) 完成设置
设置完成后，单击“确定”按钮，返回“标注样式 管理器”对话框，并在“样式”列表框中显示“直线” 新尺寸标注样式。
11
10.3 标注尺寸
10.3.1 标注线性尺寸 该功能用于水平、垂直、旋转尺寸的标注。
③ 在“新样式名”文本框中输入“直线” ④ 单击“继续”按钮，打开“新建标注样式” 对话框。
6
“标注样式管理器”对话框
7
“新建标注样式”对话框
8
(2) 设置“直线”选项卡 ① 在“尺寸线”设置组设置：“颜色”为“随 层”，“线宽”为“随层”，“超出标记”设 为“0”，“基线间距”输入“7”。 ② 在“尺寸界线”选项组设置，“颜色”为 “随层”，“线宽”为“随层”，“超出尺寸 线”为“2”，“起点偏移量”为“0”。 (3) 设置“符号和箭头”选项卡 在“箭头”选项组设置：如“第一项”和“第 二个”下拉列表框中选择“实心闭合”，“箭 头大小”为“4”。 其他选项为默认值。
操作格式
命令： “标注”→“线性” 指定第一条尺寸界线起点或〈选择对象〉：（指定 第1条尺寸界线起点） 指定第二条尺寸界线起点：（指定被标注的第2条尺 寸界线起点） 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水 平(H)/垂直(V)/旋转(R)]：（指定尺寸位置或选项）
佳效果”。
② 在“文字位置”选项组选择“尺寸线旁边”。
③ 在“标注特征比例”选项组中选择“使用全局比 例”。
10
④ 在“调整”选项组选择“始终在尺寸线之间绘制尺 寸线”。 (6) 设置“主单位”选项卡
① 在“线性标注”选项组设置：“单位格式”选择 “小数”，“精确”下拉列表框中选择“0”。
② 在“角度标注”选项组设置：“单位格式”选择 “十进制数”，“精确”下拉列表框选择“0”。
其余选项均为默认值。 (7) 完成设置
设置完成后，单击“确定”按钮，返回“标注样式 管理器”对话框，并在“样式”列表框中显示“直线” 新尺寸标注样式。
11
10.3 标注尺寸
10.3.1 标注线性尺寸 该功能用于水平、垂直、旋转尺寸的标注。
③ 在“新样式名”文本框中输入“直线” ④ 单击“继续”按钮，打开“新建标注样式” 对话框。
6
“标注样式管理器”对话框
7
“新建标注样式”对话框
8
(2) 设置“直线”选项卡 ① 在“尺寸线”设置组设置：“颜色”为“随 层”，“线宽”为“随层”，“超出标记”设 为“0”，“基线间距”输入“7”。 ② 在“尺寸界线”选项组设置，“颜色”为 “随层”，“线宽”为“随层”，“超出尺寸 线”为“2”，“起点偏移量”为“0”。 (3) 设置“符号和箭头”选项卡 在“箭头”选项组设置：如“第一项”和“第 二个”下拉列表框中选择“实心闭合”，“箭 头大小”为“4”。 其他选项为默认值。
操作格式
命令： “标注”→“线性” 指定第一条尺寸界线起点或〈选择对象〉：（指定 第1条尺寸界线起点） 指定第二条尺寸界线起点：（指定被标注的第2条尺 寸界线起点） 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水 平(H)/垂直(V)/旋转(R)]：（指定尺寸位置或选项）
CAD的尺寸标注PPT课件
单独移动文字、与引线一起移动、与尺寸线一起移动。 2、精度——小数点后0位~6位 3、标注样式——选择新的标注样式（根据所设置的
标注样式） 建议多使用夹点编辑和右键编辑，会提高绘图效率。
22
.
例题
23
依图标注，标注要 求合乎机械制图标 准。
.
例题
24
设置标注格式（特 别注意设置角度与 半径标注格式）， 标注（线性标注， 连续标注，对齐标 注、公差标注，引 线标注）
使用，可以提高绘图的效率。在建筑上可以用于标注 大量连续的对象（如轴线等）。
19
.
尺寸的标注 标注的编辑
1、编辑标注文本（dimedit）：运行命令，选择要编 辑的标注对象。可对文本进行修改（n选项）、旋转 （r选项），也可倾斜尺寸界线（o选项）。
2、编辑文本位置（dimtedit）：运行命令后，选择要 编辑的标注对象。对文本的位置进行重新选择、设置 其旋转角度。
圆心标记：用符号标记出圆心（少用，标记，2.5mm）
8
.
尺寸的标注
尺寸标注的设置（ddim，d，格式→标注 样式，标注→标注样式）
文字：设置文字样式（采用默认的standar样式，数学 符号才可标出）、颜色、高度（采用机械制图规定的 字号）、分数高度比例（有用分数标注型式时再设 置）、是否绘制文字框。
设置引线线条的格式，角度，箭头、点数及文字的标 注方式。（机械制图使用无箭头形式、并且在文字下 面都绘制直线）。
17
.
尺寸的ห้องสมุดไป่ตู้注 尺寸标注
10、公差标注 通过选择符号的种类（跳动度，圆度等） 设置公差１的尺寸（可选直径号与包容条件） 设置高度，基准标识符、投影公差带。
18
.
标注样式） 建议多使用夹点编辑和右键编辑，会提高绘图效率。
22
.
例题
23
依图标注，标注要 求合乎机械制图标 准。
.
例题
24
设置标注格式（特 别注意设置角度与 半径标注格式）， 标注（线性标注， 连续标注，对齐标 注、公差标注，引 线标注）
使用，可以提高绘图的效率。在建筑上可以用于标注 大量连续的对象（如轴线等）。
19
.
尺寸的标注 标注的编辑
1、编辑标注文本（dimedit）：运行命令，选择要编 辑的标注对象。可对文本进行修改（n选项）、旋转 （r选项），也可倾斜尺寸界线（o选项）。
2、编辑文本位置（dimtedit）：运行命令后，选择要 编辑的标注对象。对文本的位置进行重新选择、设置 其旋转角度。
圆心标记：用符号标记出圆心（少用，标记，2.5mm）
8
.
尺寸的标注
尺寸标注的设置（ddim，d，格式→标注 样式，标注→标注样式）
文字：设置文字样式（采用默认的standar样式，数学 符号才可标出）、颜色、高度（采用机械制图规定的 字号）、分数高度比例（有用分数标注型式时再设 置）、是否绘制文字框。
设置引线线条的格式，角度，箭头、点数及文字的标 注方式。（机械制图使用无箭头形式、并且在文字下 面都绘制直线）。
17
.
尺寸的ห้องสมุดไป่ตู้注 尺寸标注
10、公差标注 通过选择符号的种类（跳动度，圆度等） 设置公差１的尺寸（可选直径号与包容条件） 设置高度，基准标识符、投影公差带。
18
.
《机械制图》尺寸标注(PPT)
30 50
尺寸界
(2) 尺寸线
尺寸线用细实线绘制，应平行于被标注的线段,同方向 的各尺寸线之间间隔约7mm，尺寸线不能用图形上的其他 图线代替，也不能与其他图线重合或画在其延长线上，并 尽量避免与其他尺寸线或尺寸界线相交。
30 R12
2×ф6
30尺寸线
50
32 28
40
32 32 28
40 28
40
尺寸界线
二、尺寸的组成 尺寸线
尺寸数字
30 R12
尺寸线
2×ф6
尺寸数字
30 50
尺寸界
(1)尺寸界线
尺寸界线用于表示所注尺寸的范围,用细实线绘制,从图形
的轮廓线、轴线或对称中心线引出;也可直线利用这些线
作尺寸线。尺寸线一般与尺寸线垂直，并超出尺寸线约
2mm。
30
R12
32 28
40
尺寸界
2×ф6
哪些标注错了？
30 R12
尺寸线与 轮廓线重
合
2×ф6
30 30 50
尺寸线与图线延长线 重合
尺寸线 与其它 尺寸界 线相交， 且尺寸 线间分 布不均
匀
尺寸线终端的画法
尺寸线的终端一般画箭头，当没有足够的位置画箭头时，
可用小圆点或斜线代替。
≈4b
b
（3）尺寸数字
线性尺寸的数字一般注在尺寸线上方或左方，字头向上 或向左；倾斜方向尺寸数字，字头保持向上的趋势。
科目:机械制图
尺寸标注
授课教师： 杨广奇
•
常见的几种线型的画法
一、 基本规则
1. 机件的真实大小应以图样上所注的尺寸数值为 依据,与图形的大小及绘图的精确度无关；
2. 图样中的尺寸均以毫米为单位,且不需要注明 其计量单位的代号或名称。如采用其它单位,这 应注明代号或名称；
尺寸界
(2) 尺寸线
尺寸线用细实线绘制，应平行于被标注的线段,同方向 的各尺寸线之间间隔约7mm，尺寸线不能用图形上的其他 图线代替，也不能与其他图线重合或画在其延长线上，并 尽量避免与其他尺寸线或尺寸界线相交。
30 R12
2×ф6
30尺寸线
50
32 28
40
32 32 28
40 28
40
尺寸界线
二、尺寸的组成 尺寸线
尺寸数字
30 R12
尺寸线
2×ф6
尺寸数字
30 50
尺寸界
(1)尺寸界线
尺寸界线用于表示所注尺寸的范围,用细实线绘制,从图形
的轮廓线、轴线或对称中心线引出;也可直线利用这些线
作尺寸线。尺寸线一般与尺寸线垂直，并超出尺寸线约
2mm。
30
R12
32 28
40
尺寸界
2×ф6
哪些标注错了？
30 R12
尺寸线与 轮廓线重
合
2×ф6
30 30 50
尺寸线与图线延长线 重合
尺寸线 与其它 尺寸界 线相交， 且尺寸 线间分 布不均
匀
尺寸线终端的画法
尺寸线的终端一般画箭头，当没有足够的位置画箭头时，
可用小圆点或斜线代替。
≈4b
b
（3）尺寸数字
线性尺寸的数字一般注在尺寸线上方或左方，字头向上 或向左；倾斜方向尺寸数字，字头保持向上的趋势。
科目:机械制图
尺寸标注
授课教师： 杨广奇
•
常见的几种线型的画法
一、 基本规则
1. 机件的真实大小应以图样上所注的尺寸数值为 依据,与图形的大小及绘图的精确度无关；
2. 图样中的尺寸均以毫米为单位,且不需要注明 其计量单位的代号或名称。如采用其它单位,这 应注明代号或名称；
CAD制图尺寸标注(课堂PPT)
（二）样式（S）
（三）列出（L）
（四） 不列出外部参照中的样式（D）
（五）置为当前（U）
（六）新建（N）…
（七）修改（M）
（八）替代（O）
（九）比较
.
11
❖ 三、样式对话框的设置
（一）直线和箭头选项卡
该选项卡可设置尺寸线、尺寸界线、箭头和圆 心标记的格式和特性。
（二）文字选项卡
设置标注文字的格式、放置和对齐。
❖ 5、主单位、换算单位和角度标注单位的格式和精 度；
❖ 6、公差值的格式和精度。.
8
创建标注样式的步骤： ❖ 一、命令启动
1、[格式][标注样式] 2、[标注][样式] 3、命令：dimstyle（或ddim） 4、“标注”或“样式”工具栏：
命令启动后，CAD将弹出“标注样式管理器” 对话框。
.
.
17
七、利用标注样式控制列表框进行标注样式更改
选择将要进行更改的标注尺寸，然后在 “标注”工具栏或“样式”工具栏中选择将要 采用的标注样式。
（类似对象图层的更改方法）
八、利用夹点编辑进行标注的更改
利用夹点编辑可进行标注文字或尺寸线位置 的更改，还可以更改尺寸界限长度。
九、利用拉压命令进行标注的更改
字的样式）； 3、设置尺寸标注样式； 4、选择合适的尺寸标注类型（启动标注类型
命令）； 5、根据命令提示进行尺寸标注。
.
6
第五节、 尺寸标注的类型
❖ 一、线性型尺寸标注
❖ 二、径向型尺寸标注
❖ 三、角度型尺寸标注
❖ 四、弧长尺寸标注
❖ 五、指引型尺寸标注
❖ 六、坐标型尺寸标注
❖ 七、中心型尺寸标注
2、尺寸标注可以放置在专用的图层上，便于我们 对图形轮廓的预览、修改和打印；
CAD机械制图尺寸标注标准 ppt课件
2020/12/27
应为 89
应为
6
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
2020/12/27
7
三、角度、直径、半径及狭小部位尺寸的标注。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/27
4
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
2020/12/27
1
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
2020/12/27
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
⒋ 狭小部位尺寸的标注
5 3 23 5 ● ●● ●
35 3 5
2020/12/27
3
11
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
应为 89
应为
6
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
2020/12/27
7
三、角度、直径、半径及狭小部位尺寸的标注。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/27
4
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
2020/12/27
1
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
2020/12/27
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
⒋ 狭小部位尺寸的标注
5 3 23 5 ● ●● ●
35 3 5
2020/12/27
3
11
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
机械制图--图形的尺寸标注概述(ppt 87页)
单击鼠标左键换页!
单击鼠标左键换页!
1）New Style Name文本框：显示新的尺寸标注样 式名。
2）Start with 下拉列表框：显示新样式继承参数 的老样式名。
3）User for下拉列表框：确定新样式适用的尺寸 标注类型。
All dimensions：该尺寸标注样式用于所有的尺寸 标注类型。
单击鼠标左键换页!
输入命令： 下拉菜单：Dimension\ Continue 工具栏：Dimension→Continue Dimension Command：Dimcontinue Specify a second extension line origin or [Undo/Select] <Select>： Specify a second extension line origin or [Undo/Select] <Select>：
返回原提示。如图13-24所示。 8）标注公差与配合的标注。
单击鼠标左键换页!
单击鼠标左键换页!
2. 标注连续尺寸 标注连续尺寸（如图13-26所示）即本次尺寸标注 的第一条尺寸界线与前次尺寸标注的第二条尺寸界线 重合，因此，在标注连续尺寸之前，必须先进行水平 尺寸、垂直尺寸或平齐尺寸标注。
单击鼠标左键换页!
单击鼠标左键换页!
7）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Rotated”选项，输入“R”，表示将确定尺 寸线的旋转角度。继续提示：
Specify angle of dimension line <缺省值>：（输入 尺寸线的旋转角度）
单击鼠标左键换页!
1）New Style Name文本框：显示新的尺寸标注样 式名。
2）Start with 下拉列表框：显示新样式继承参数 的老样式名。
3）User for下拉列表框：确定新样式适用的尺寸 标注类型。
All dimensions：该尺寸标注样式用于所有的尺寸 标注类型。
单击鼠标左键换页!
输入命令： 下拉菜单：Dimension\ Continue 工具栏：Dimension→Continue Dimension Command：Dimcontinue Specify a second extension line origin or [Undo/Select] <Select>： Specify a second extension line origin or [Undo/Select] <Select>：
返回原提示。如图13-24所示。 8）标注公差与配合的标注。
单击鼠标左键换页!
单击鼠标左键换页!
2. 标注连续尺寸 标注连续尺寸（如图13-26所示）即本次尺寸标注 的第一条尺寸界线与前次尺寸标注的第二条尺寸界线 重合，因此，在标注连续尺寸之前，必须先进行水平 尺寸、垂直尺寸或平齐尺寸标注。
单击鼠标左键换页!
单击鼠标左键换页!
7）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Rotated”选项，输入“R”，表示将确定尺 寸线的旋转角度。继续提示：
Specify angle of dimension line <缺省值>：（输入 尺寸线的旋转角度）
