高二物理带电粒子在电场中的运动练习题及答案
第1页 共4页
第九节、带电粒子在电场中的运动同步试题
一、选择题：
1、某电场的一条电场线如图所示，在正电荷从A点移到B点的过程中：（ ）
A、电场力对电荷做正功 B、电场力对电荷不做功
C、电荷克服电场力做功 D、电势能增加
2、下列带电粒子均从静止开始在电场力作用下做加速运动,经过相同的电势差U后,哪个粒
子获得的速度最大：（ ）
A、质子H B、氘核H C、粒子He D、钠离子Na+
3、如图所示P和Q为两平行金属板，板间电压为U，在P板附近有
一电子由静止开始向Q板运动，关于电子到达Q板时的速率，下列说
法正确的是：（ ）
A、两板间距离越大，加速时间越长，获得的速率就越大
B、两板间距离越小，加速度越大，获得的速率就越大
C、与两板间距离无关，仅与加速电压U有关
D、以上说法都不正确
4、真空中水平放置的两金属板相距为d，两板电压是可以调节的，一个质量为m、带电量
为＋q的粒子，从负极板中央以速度vo垂直极板射入电场，当板间电压为U时，粒子经d/4
的距离就要返回，若要使粒子经d/2才，返回，可采用的方法是（ ）
A、vo增大1倍
B、使板间电压U减半
C、vo和U同时减半
D、初速增为2vo,同时使板间距离增加d/2：
5、如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电
场后飞出，不计重力的作用，则：（ ）
A、它们通过加速电场所需的时间相等
B、它们通过加速电场过程中动能的增量相等
C、它们通过加速电场过程中动量的增量相等
D、它们通过加速电场过程中电势能的减少量相等
6、如图所示在一匀强电场中，有两个平行的电势不同的等势面A
和C，在它们的正中间放入一个金属网B，B接地。现有一正电荷只
在电场力的作用下垂直于等势面方向运动，经过A时动能为20J，穿
过B到达C时动能减为零，那么在该正电荷运动过程中，当它的电势
能为5J时，它的动能为：（ ）
A、20J B、15J C、10J D、5J
7、电子以初速度v0沿垂直场强方向射入两平行金属板中间的匀强电场中，现增大两板间的
电压，但仍使电子能够穿过平行板间，则电子穿越平行板所需要的时间：（ ）
A、随电压的增大而减小 B、随电压的增大而增大
C、加大两板间距离，时间将减小 D、与电压及两板间距离均无关
8、带电粒子垂直进入匀强电场中偏转时（除电场力外不计其它力的作用）：（ ）
A、电势能增加，动能增加 B、电势能减小，动能增加
C、电势能和动能都不变 D、上述结论都不正确
9、如图所示，一带电粒子沿与电场线垂直的方向从电场中央进入两平行金属板间的匀强电
场，已知粒子的带电量为q，两板间的电势差为U，则粒子运动过程中（ ）
11214
2
第2页 共4页
A、若粒子从电场中射出，则粒子动能增加了qU
B、若粒子从电场中射出，则电场力一定对粒子做了qU/2的功
C、若粒子打在极板上，则电场力一定对粒子做了qU/2的功
D、若粒子打在极板上，则粒子的动能一定增加了qU
10、一静止电子开始经电压为U1的加速电场加速后，又垂直于电场线进入电压为U2的两平
行金属板间的偏转电场，射出偏转电场时沿电场线方向偏移量为y，要使y增大，则应：（ ）
A、U1、U2都增大 B、U1、U2都减小 C、U1减小、U2增大 D、U1增大、U2减小
二、填空题
1、如图所示，水平安放的A、B两平行板相距h，上板A带正电，
现有质量m，带电量为+q的小球，在B板下方距离H处，以初速v
0
竖直向上从B板小孔进入板间电场，欲使小球刚好能到A板，则A、
B间电势差UAB= 。
2、质子H和粒子He在匀强电场中由静止开始加速，通过相同
位移时，它们的动能比为 ，所用时间比为 。
3、一个电子以3.2×106m/s的初速度沿电场线方向射入匀强电场，在电场中飞行了9.1×10-7s
后开始返回，则匀强电场的场强大小为 ，电子在匀强电场中从进入到返回原处所通过
的路程为 。
4、粒子和质子以相同速度垂直于电场线进入两平行板间匀强电场中，设都能飞出电场，
则它们离开匀强电场时，侧向位移之比y:yH= ，动能增量之比
= 。
5、如图所示，水平平行金属板A、B间距为d，带电质点质量为m，电荷
量为q，当质点以速率v从两极板中央处于水平飞入两极间，两极不加电
压时，恰好从下板边缘飞出，若给A、B两极加一电压U，则恰好从上板
边缘飞出，那么所加电压U= 。
6、如图所示，电子的电荷量为e，质量为m，以v0的速度沿与场强垂直的方
向从A点飞入匀强电场，并从另一侧B点沿与场强方向成150°角飞出。则
A、B两点间的电势差为 。
三、计算题：
1、一初速度为零的带电粒子经电压为U=4.0×103V的匀强电场加速后，获得5.0×103m/s
的速度，粒子通过加速电场的时间t=1.0×10-4s，不计重力作用，则带电粒子的荷质比为多
大？匀强电场的场强为多大？粒子通过电场过程中的位移为多大？
2、图表示一周期为T0的交变电场的波形，纵坐标代表场强。
从t=0开始，电场按图示的情形周期性变化。今有质量为m、
电量为e、初速为零的电子，在电场力作用下从t=0开始运动，
114
2
KHK
EE:
第3页 共4页
求：⑴电子在2T0内的位移⑵何时电子动能最大？最大值是多少？
3、一带电量q=6.4×10-19C、质量m=1.6×10-25㎏的初速度为零的粒子，经电压U=200V的
加速电场加速后，沿垂直于电场线方向进入E=1.0×103V/m均匀偏转电场。已知粒子在穿越
偏转电场过程中沿场强方向的位移为5㎝，不计粒子所受重力，求偏转电场的宽度和粒子穿
越偏转电场过程中偏角的正切。
4、如图所示，离子发生器发射出一束质量为m，带电量为
q的离子（初速不计），经加速电压u1加速后以垂直于电场
方向射入两平行板中央，受偏转电压u2作用后，以速度v
离开电场。已知平行板的长度为L，两板间距离为d，试证
明
⑴偏转量y与离子的质量和带电量无关
⑵出射速度v的反向延长线都交于平行板的中点，好像所有不同质量和电量的离子都从此中
心向外从各方向射出。
⑶不同的离子在偏转电场中具有相同的轨道
第九节、带电粒子在电场中的运动同步试题答案
一、选择题：
1、A 2、A 3、C 4、B 5、BD 6、D 7、D 8、B 9、C 10、C
二、填空题：
1、
2、1：2
q
Hhmgmv
2
0
2
1
2:1
第4页 共4页
3、2V/m 0.29m
4、1：2 2：1
5、
6、-3eBV0
三、计算题：
1、3.125×103C/㎏ 1.6×104V/m 0.25m
2、⑴
⑵t=（2n+1） n=0、1、2…… Ekm=
3、板长0.2m tan
4、y=
q
mgd2
2
0
0
2Tm
eE
2
0
T
mTeE8
2
00
2
1
dUU124

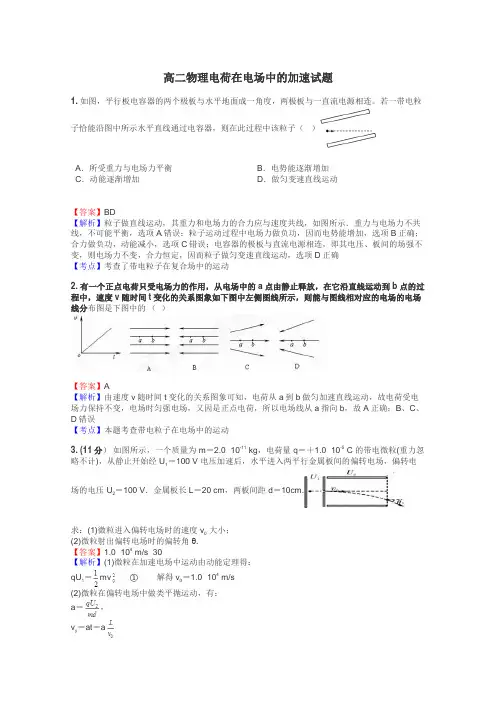

高二物理电荷在电场中的加速试题
高二物理电荷在电场中的加速试题1.如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连。
若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中该粒子（）A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动【答案】BD【解析】粒子做直线运动，其重力和电场力的合力应与速度共线，如图所示．重力与电场力不共线，不可能平衡，选项A错误；粒子运动过程中电场力做负功，因而电势能增加，选项B正确；合力做负功，动能减小，选项C错误；电容器的极板与直流电源相连，即其电压、板间的场强不变，则电场力不变，合力恒定，因而粒子做匀变速直线运动，选项D正确【考点】考查了带电粒子在复合场中的运动2.有一个正点电荷只受电场力的作用，从电场中的a点由静止释放，在它沿直线运动到b点的过程中，速度v随时间t变化的关系图象如下图中左侧图线所示，则能与图线相对应的电场的电场线分布图是下图中的（）【答案】A【解析】由速度v随时间t变化的关系图象可知，电荷从a到b做匀加速直线运动，故电荷受电场力保持不变，电场时匀强电场，又因是正点电荷，所以电场线从a指向b，故A正确；B、C、D错误【考点】本题考查带电粒子在电场中的运动3.(11分）如图所示，一个质量为 m＝2.0×10-11 kg，电荷量 q＝＋1.0×10-5 C 的带电微粒(重力忽略不计)，从静止开始经 U1＝100 V 电压加速后，水平进入两平行金属板间的偏转电场，偏转电场的电压 U2＝100 V．金属板长L＝20 cm，两板间距d＝10cm.求：(1)微粒进入偏转电场时的速度 v大小；(2)微粒射出偏转电场时的偏转角θ.【答案】1.0×104 m/s 30°【解析】(1)微粒在加速电场中运动由动能定理得：qU1＝mv①解得v＝1.0×104 m/s(2)微粒在偏转电场中做类平抛运动，有：a＝，vy＝at＝a飞出电场时，速度偏转角的正切为：tan θ＝＝＝＝②解得θ＝30°【考点】本题考查动能定理、带电粒子在匀强电场中的运动。
(物理)物理带电粒子在电场中的运动题20套(带答案)及解析
（物理）物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角cosxvvα=1cos2α=60α∴=2．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)3LTvπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R1，则012qv B mvR=由几何关系：222113()()2L LR R=+-解得0mvBqL=（2）粒子P从O003L v t=01122y L v t =解得0y v =设合速度为v ，与竖直方向的夹角为α，则：0tan yv v α== 则=3πα00sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=，解得23R =右侧磁场沿初速度方向的宽度应该满足的条件为22cos d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t v πα--=解得()min 023L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.3．如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L，AO 连线与屏垂直，垂足为O ，求：(1) 电子到达MN 时的速度；(2) 电子离开偏转电场时偏转角的正切值tan θ； (3) 电子打到屏上的点P ′到点O 的距离.【答案】(1) eELv m=L . 【解析】 【详解】（1）电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，到达MN 的速度为v ，则：a 1＝1eE m ＝eEm 2122La v =解得eELv m=（2）设电子射出电场E 2时沿平行电场线方向的速度为v y ，a 2＝2eE m ＝2eEm t ＝L v v y ＝a 2ttan θ＝y v v=2（3）电子离开电场E 2后，将速度方向反向延长交于E 2场的中点O ′.由几何关系知：tan θ＝2xLL+解得：x ＝3L .4．如图所示，在空间坐标系x <0区域中有竖直向上的匀强电场E 1，在一、四象限的正方形区域CDEF 内有方向如图所示的正交的匀强电场E 2和匀强磁场B ，已知CD =2L ，OC =L ，E 2 =4E 1。
2022年高考物理热点考点专题22 带电粒子在静电场中的运动
2022年高考物理热点考点专题22 带电粒子在静电场中的运动一、单选题1．如图所示，一质量m=1×10-3kg ，电荷量为q=1×10-3C 的粒子，重力不计，在竖直向下的电场强度为E=1×103N/C 的匀强电场中运动，在A 点时速度方向与电场方向夹角为60°，经过0.1s 后到达B 点速度方向与电场方向夹角为30°，则A 点速度的大小为（ ）A ．100m/sB ．200m/sC ．300m/sD ．400m/s2．如图（a ），平行金属板A 、B 间的电压恒为U ，B 板右侧的平行金属板M 、N 间加有图（b ）所示的交变电压，OO'是M 、N 板间的中线，当电压稳定时，板间为匀强电场且电场仅局限于板间。
零时刻，紧贴A 板同时由静止释放甲、乙两个离子，两离子质量相等、电荷量关系为q 甲=4q 乙；甲在T 4时刻沿OO'方向进入并在3T 4时刻飞离交变电场。
设甲、乙飞离交变电场时的速率为v 甲、v 乙，在交变电场中的偏移量大小为y 甲、y 乙。
离子重力和离子间的相互作用均不计。
则（ ）A ．y 甲=2y 乙B ．y 甲=y 乙C ．v 甲=v 乙D ．v 甲=4v 乙二、多选题3．如图所示，矩形区域MNPQ 内有水平向右的匀强电场，半径为0.2m 、内壁光滑的绝缘半圆细管ADB 固定在竖直平面内，直径AB 垂直于水平虚线MN ，圆心O 在MN 的中点，半圆管的一半处于电场中。
质量为0.1kg 、电荷量为0.01C 的带正电的小球（视为质点）从半圆管的A 点由静止开始滑入管内，到达B 点时的速度大小为2m/s ，之后小球从MNPQ 区域的右边界NP 离开电场．取重力加速度大小g =10m/s 2，不计空气阻力，下列说法正确的是（ ）A．小球在B点受到的支持力大小为2NB．匀强电场的电场强度大小为100V/mC．电场区域的最小面积为6+4√225m2D．电场区域的最小面积为8+4√225m24．如图1所示，长为L的两水平金属板A、B组成一间距为d的平行板电容器，AB板之间的电势差随时间t的变化关系如图2所示，已知电压U0=4md2v02qL2，周期T=Lv0。
高考物理带电粒子在电场中的运动真题汇编(含答案)含解析
高考物理带电粒子在电场中的运动真题汇编(含答案)含解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，EF 与GH 间为一无场区．无场区左侧A 、B 为相距为d 、板长为L 的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A 为正极板．无场区右侧为一点电荷Q 形成的电场，点电荷的位置O 为圆弧形细圆管CD 的圆心，圆弧半径为R ，圆心角为120°，O 、C 在两板间的中心线上，D 位于GH 上．一个质量为m 、电荷量为q 的带正电粒子以初速度v 0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．（不计粒子的重力、管的粗细）求：(1)O 处点电荷的电性和电荷量； (2)两金属板间所加的电压．【答案】(1)负电，2043mv R kq ；(2) 2033mdv qL【解析】（1）粒子进入圆管后受到点电荷Q 的库仑力作匀速圆周运动，粒子带正电，则知O 处点电荷带负电．由几何关系知，粒子在D 点速度方向与水平方向夹角为30°，进入D 点时速度为：0023303v v v cos ==︒ …①在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q 带负电且满足22Qq v k mR R =…② 由①②得：2043mv RQ kq=（2）粒子射出电场时速度方向与水平方向成30° tan 30°=0y v v …③v y =at…④qUa md=…⑤ 0Lt v =…⑥ 由③④⑤⑥得：22003033mdv tan mdv U qL qL︒==2．在如图甲所示的直角坐标系中，两平行极板MN 垂直于y 轴，N 板在x 轴上且其左端与坐标原点O 重合，极板长度l =0.08m ，板间距离d =0.09m ，两板间加上如图乙所示的周期性变化电压，两板间电场可看作匀强电场．在y 轴上(0，d /2)处有一粒子源，垂直于y 轴连续不断向x 轴正方向发射相同的带正电的粒子，粒子比荷为qm=5×107C ／kg ，速度为v 0=8×105m/s ．t =0时刻射入板间的粒子恰好经N 板右边缘打在x 轴上.不计粒子重力及粒子间的相互作用，求:(1)电压U 0的大小；(2)若沿x 轴水平放置一荧光屏，要使粒子全部打在荧光屏上，求荧光屏的最小长度； (3)若在第四象限加一个与x 轴相切的圆形匀强磁场，半径为r =0.03m ，切点A 的坐标为(0.12m ，0)，磁场的磁感应强度大小B =23T ，方向垂直于坐标平面向里．求粒子出磁场后与x 轴交点坐标的范围．【答案】(1)40 2.1610V U =⨯ (2)0.04m x ∆= (3)0.1425m x ≥【解析】 【分析】 【详解】(1)对于t =0时刻射入极板间的粒子：0l v T = 7110T s -=⨯211()22T y a =2y T v a= 22yT y v = 122dy y =+ Eq ma =U E d=解得：40 2.1610V U =⨯(2)2Tt nT =+时刻射出的粒子打在x 轴上水平位移最大：032A T x v = 所放荧光屏的最小长度A x x l ∆=-即：0.04x m ∆= (3)不同时刻射出极板的粒子沿垂直于极板方向的速度均为v y . 速度偏转角的正切值均为：0tan y v v β=37β=ocos37v v=o 6110m/s v =⨯即：所有的粒子射出极板时速度的大小和方向均相同.2v qvB m R=0.03m R r ==由分析得，如图所示，所有粒子在磁场中运动后发生磁聚焦由磁场中的一点B 离开磁场.由几何关系，恰好经N 板右边缘的粒子经x 轴后沿磁场圆半径方向射入磁场，一定沿磁场圆半径方向射出磁场；从x 轴射出点的横坐标：tan 53C A Rx x ︒=+0.1425m C x =.由几何关系，过A 点的粒子经x 轴后进入磁场由B 点沿x 轴正向运动. 综上所述，粒子经过磁场后第二次打在x 轴上的范围为：0.1425m x ≥3．如图所示，在空间坐标系x <0区域中有竖直向上的匀强电场E 1，在一、四象限的正方形区域CDEF 内有方向如图所示的正交的匀强电场E 2和匀强磁场B ，已知CD =2L ，OC =L ，E 2 =4E 1。
高二物理专题练习-带电粒子在复合场中的运动大题专题(详细解答)
专题二：带电粒子在复合场中的运动(1)姓名______________1．如图所示，在x轴上方有匀强电场，场强为E；在x轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M，离O点距离为L．现有一带电量为十q的粒子，使其从静止开始释放后能经过M点．如果把此粒子放在y轴上，其坐标应满足什么关系？（重力忽略不计）2．如图所示，在宽l的范围内有方向如图的匀强电场，场强为E，一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场，不计重力，射出场区时，粒子速度方向偏转了θ角，去掉电场，改换成方向垂直纸面向外的匀强磁场，此粒子若原样射入磁场，它从场区的另一侧射出时，也偏转了θ角，求此磁场的磁感强度B．3．如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－3T的匀强磁场，方向分别垂直纸面向外和向里．质量为m＝6.64×10－27㎏、电荷量为q＝＋3.2×10－19C的α粒子（不计α粒子重力），由静止开始经加速电压为U＝1205V的电场（图中未画出）加速后，从坐标点M（－4，2）处平行于x轴向右运动，并先后通过两个匀强磁场区域．(1)请你求出α粒子在磁场中的运动半径；(2)你在图中画出α粒子从直线x＝－4到直线x＝4之间的运动轨迹，并在图中标明轨迹与直线x＝4交点的坐标；(3)求出α粒子在两个磁场区域偏转所用的总时间．专题二：带电粒子在复合场中的运动(4)姓名______________1．如图所示，竖直平面xOy 内存在水平向右的匀强电场，场强大小E=10N／c ，在y ≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T 一带电量0.2C q =+、质量0.4kg m =的小球由长0.4m l =的细线悬挂于P 点小球可视为质点，现将小球拉至水平位置A 无初速释放，小球运动到悬点P 正下方的坐标原点O 时，悬线突然断裂，此后小球又恰好能通过O 点正下方的N 点.(g=10m ／s 2)，求： (1)小球运动到O 点时的速度大小；(2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离2．两块平行金属板MN 、PQ 水平放置，两板间距为d 、板长为l ，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC 与PQ 在同一水平线上，顶点A 与MN 在同一水平线上，如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB 边从D 点进入磁场，BD=41AB ，并垂直AC 边射出(不计粒子的重力)．求： (1)两极板间电压；(2)三角形区域内磁感应强度； (3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出，试求所加磁场的磁感应强度最小值．专题二：带电粒子在复合场中的运动——参考答案（1）1、解析：由于此带电粒子是从静止开始释放的，要能经过M点，其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y轴上，受电场力作用而加速，以速度v进入磁场，在磁场中受洛仑兹力作用作匀速圆周运动，向x轴偏转．回转半周期过x轴重新进入电场，在电场中经减速、加速后仍以原速率从距O点2R处再次超过x轴，在磁场回转半周后又从距O点4R处飞越x轴如图所示（图中电场与磁场均未画出）故有L＝2R，L＝2×2R，L＝3×2R即 R＝L／2n，（n=1、2、3……）……………①设粒子静止于y轴正半轴上，和原点距离为h，由能量守恒得mv2／2=qEh……②对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R＝mv／qB………③解①②③式得：h＝B2qL2／8n2mE （n＝l、2、3……）2、解析：粒子在电场中运行的时间t＝ l／v；加速度 a＝qE／m；它作类平抛的运动．有tgθ=at/v=qEl/mv2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv2/r，所以r=mv/qB 又：sinθ=l/r=lqB/mv………②由①②两式得：B=Ecosθ/v 3、解析：(1)粒子在电场中被加速，由动能定理得221mvqU=α粒子在磁场中偏转，则牛顿第二定律得rvmqvB2=联立解得2102.312051064.62005.01211927=⨯⨯⨯⨯==--qmUBr（m）(2)由几何关系可得，α粒子恰好垂直穿过分界线，故正确图象为(3)带电粒子在磁场中的运动周期qBmvrTππ22==α粒子在两个磁场中分别偏转的弧度为4π，在磁场中的运动总时间631927105.6105102.321064.614.3241----⨯=⨯⨯⨯⨯⨯⨯===qBmTtπ（s）OM2－22－4 4 x/my/m－2vBB （4，2-）（4） 1、解：（1）小球从A 运到O 的过程中，根据动能定理：212mv mgl qEl =- ① 则得小球在O 点速度为：2/s v m == ② （2）小球运到O 点绳子断裂前瞬间，对小球应用牛顿第二定律：2v F T mg f m l=-==向洛 ③f Bvq =洛 ④由③、④得：28.2mv T mg Bvq N l=++= ⑤ （3）绳断后，小球水平方向加速度25/s x F Eq a m m===电 ⑥ 小球从O 点运动至N 点所用时间0.8t s aυ∆== ⑦ON 间距离21 3.2m 2h gt == ⑧2、 解：⑴垂直AB 边进入磁场，由几何知识得：粒子离开电场时偏转角为30°∵0.v lmd qu v y =0v v tg y=θ ∴qlmdv u 332= 由几何关系得：030cos dl AB =在磁场中运动半径d l r AB 23431==∴ 121r mv qv B = ︒=30cos 0v v∴qdmv B 3401= 方向垂直纸面向里⑶当粒子刚好与BC 边相切时，磁感应强度最小，由几何知识知粒子的运动半径r 2为：42d r = ………（ 2分 ） 2202r mv qv B = ∴qd mv B 024=即：磁感应强度的最小值为qdmv 0422（12分）如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。
专题24 带电粒子在电场中的运动----2022年高考物理一轮重难点复习(解析版)
专题24 带电粒子在电场中的运动重点知识讲解 一、带电粒子在匀强电场中的加速1.带电粒子在电场中运动时，重力一般远小于静电力，因此重力可以忽略。
2.如图所示，匀强电场中有一带正电q 的粒子（不计重力），在电场力作用下从A 点加速运动到B 点，速度由v 0增加到v.，A 、B 间距为d ，电势差为U AB.（1）用动力学观点分析：Eq a m =， U E d=，2202v v ad -= （2）用能量的观点（动能定理）分析：2201122AB qU mv mv =- 能量观点既适用于匀强电场，也适用于非匀强电场，对匀强电场又有AB W qU qEd ==。
二、带电粒子在匀强电场中的偏转（1）带电粒子以垂直于电场线方向的初速度v 0进入匀强电场时，粒子做类平抛运动。
垂直于场强方向的匀速直线运动，沿场强方向的匀加速直线运动。
（2）偏转问题的处理方法，类似于平抛运动的研究方法，粒子沿初速度方向做匀速直线运动，可以确定通过电场的时间0lt v =。
粒子沿电场线方向做初速度为零的匀加速直线运动，加速度F qE qU a m m md===； 穿过电场的位移侧移量：221at y =222001().22Uq l ql U md v mv d=⋅=； 穿过电场的速度偏转角： 20tan y v qlU v mv dθ==。
两个结论：（1）不同的带电粒子从静止开始，经过同一电场加速后再进入同一偏转电场，射出时的偏转角度总是相同的。
（2）粒子经过电场偏转后，速度的反向延长线与初速度延长线的交点为粒子水平位移的中点。
（与平抛运动的规律一样） 三、示波管的构造原理（1）示波管的构造：示波器的核心部件是示波管，示波管的构造简图如图所示，也可将示波管的结构大致分为三部分，即电子枪、偏转电极和荧光屏。
（2）示波管的原理a 、偏转电极不加电压时，从电子枪射出的电子将沿直线运动，射到荧光屏的中心点形成一个亮斑。
b 、在XX '（或YY '）加电压时，则电子被加速，偏转后射到XX '（或YY '）所在直线上某一点，形成一个亮斑（不在中心），如图所示。
人教版高中物理选修3-1第一章第9节带电粒子在电场中的运动(含解析)
（精心整理，诚意制作）带电粒子在电场中的运动一课一练一、单项选择题1．关于带电粒子(不计重力)在匀强电场中的运动情况，下列说法正确的是( )A．一定是匀变速运动B．不可能做匀减速运动C．一定做曲线运动D．可能做匀变速直线运动，不可能做匀变速曲线运动解析：选A.带电粒子在匀强电场中受到的电场力恒定不变，可能做匀变速直线运动，也可能做匀变速曲线运动，故选A.2.如图所示，质子(1H)和α粒子(42He)，以相同的初动能垂直射入偏转电场(粒子不计重力)，则这两个粒子射出电场时的侧位移y之比为( )A．1∶1 B．1∶2C．2∶1 D．1∶4解析：选B.由y＝12EqmL2v20和E k0＝12m v20，得：y＝EL2q4Ek0可知，y与q成正比，故选B.3.(20xx·济南第二中学高二检测)如图所示，有三个质量相等，分别带正电、负电和不带电的小球，从平行板电场中的P点以相同的初速度垂直于E进入电场，它们分别落到A、B、C三点( )A．落到A点的小球带正电，落到B点的小球不带电B．三小球在电场中运动的时间相等C．三小球到达正极板时动能关系是E k A>E k B>E k CD．三小球在电场中运动的加速度关系是a A>a B>a C解析：选A.初速度相同的小球，落点越远，说明运动时间越长，竖直方向加速度越小．所以A、B、C三个落点上的小球的带电情况分别为带正电、不带电、带负电．故选A.4.如图所示，两金属板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出．现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的( )A．2倍B．4倍C.12D.14解析：选C.电子在两极板间做类平抛运动，水平方向l＝v0t，t＝lv0，竖直方向d＝12at2＝qUl22mdv20，故d2＝qUl22mv20，即d∝1v0，故选C.5．(20xx·高考广东卷)喷墨打印机的简化模型如图所示．重力可忽略的墨汁微滴，经带电室带负电后，以速度v垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中( )A．向负极板偏转 B．电势能逐渐增大C．运动轨迹是抛物线 D．运动轨迹与带电量无关解析：选C.带电微滴垂直进入电场后，在电场中做类平抛运动，根据平抛运动的分解——水平方向做匀速直线运动和竖直方向做匀加速直线运动．带负电的微滴进入电场后受到向上的静电力，故带电微滴向正极板偏转，选项A错误；带电微滴垂直进入电场受竖直方向的静电力作用，静电力做正功，故墨汁微滴的电势能减小，选项B错误；根据x＝v t，y＝12at2及a＝qEm，得带电微滴的轨迹方程为y＝qEx22mv2，即运动轨迹是抛物线，与带电量有关，选项C正确，D错误．6．两平行金属板相距为d，电势差为U，一电子质量为m、电荷量为e，从O点沿垂直于极板的方向射入电场，最远到达A点，然后返回，如图所示，OA 间距为h，则此电子的初动能为( )A.edhUB.dUehC.eUdhD.eUhd解析：选D.电子从O点到达A点的过程中，仅在电场力作用下速度逐渐减小，根据动能定理可得－eU OA＝0－E k，因为U OA＝Udh，所以E k＝eUhd，故选D.☆7.图甲为示波管的原理图．如果在电极YY′之间所加的电压按图乙所示的规律变化，在电极XX′之间所加的电压按图丙所示的规律变化，则在荧光屏上会看到的图形是图A、B、C、D中的( )解析：选B.由题图乙及题图丙知，当U Y为正时，Y板电势高，电子向Y 偏，而此时U X为负，即X′板电势高，电子向X′板偏，故选B.8.(20xx·江苏天一中学高二测试)如图所示，M、N是真空中的两块平行金属板．质量为m、电荷量为q的带电粒子，以初速度v0由小孔进入电场，当M、N间电压为U时，粒子恰好能到达N板．如果要使这个带电粒子到达M、N板间距的1/2后返回，下列措施中能满足要求的是(不计带电粒子的重力)( )A．使初速度减为原来的1/2B．使M、N间电压加倍C．使M、N间电压提高到原来的4倍D．使初速度和M、N间电压都减为原来的1/4解析：选B.由题意知，带电粒子在电场中做减速运动，在粒子恰好能到达N板时，由动能定理可得：－qU＝－12m v20要使粒子到达两极板中间后返回，设此时两极板间电压为U1，粒子的初速度为v1，则由动能定理可得：－q U12＝－12m v21联立两方程得：U12U＝v21v20可见，选项B符合等式的要求．故选B.9.竖直放置的平行金属板A、B连接一恒定电压，两个电荷M和N以相同的速率分别从极板A边缘和两板中间沿竖直方向进入板间电场，恰好从极板B边缘射出电场，如图所示，不考虑电荷的重力和它们之间的相互作用，下列说法正确的是( )A．两电荷的电荷量相等B．两电荷在电场中运动的时间相等C．两电荷在电场中运动的加速度相等D．两电荷离开电场时的速度大小相等解析：选B.由t＝Lv0知两电荷运动时间相等，故B正确；由y＝12at2和y M＝2y N知，两电荷加速度不等，故C错误；由a＝qEm知，仅当m M＝12m N时，两电荷量相等，故A错误；由v y＝at知，v yM≠v yN，则合速度不等，故D错误．故选B.☆10.如图所示是一个说明示波管工作原理的示意图，电子经电压U1加速后垂直进入偏转电场，离开电场时的偏转量是h，两平行板间的距离为d，电势差为U2，板长为L .为了提高示波管的灵敏度(每单位电压引起的偏转量hU2)，可采用的方法是( )A ．增大两板间的电势差U 2B ．尽可能使板长L 短些C ．尽可能使板间距离d 小一些D ．使加速电压U 1升高一些解析：选C.电子的运动过程可分为两个阶段，即加速和偏转．分别根据两个阶段的运动规律，推导出灵敏度⎝ ⎛⎭⎪⎫h U2的有关表达式，然后再判断选项是否正确，这是解决此题的基本思路．电子经电压U 1加速有eU 1＝12m v 20，电子经过偏转电场的过程有L ＝v 0t ，h ＝12at 2＝eU22md t 2＝U2L24dU1.由以上各式可得h U2＝L24dU1.因此要提高灵敏度，若只改变其中的一个量，可采取的办法为增大L ，或减小d ，或减小U 1.故选C.二、非选择题 11.在如图所示的示波器的电容器中，电子以初速度v 0沿着垂直场强的方向从O 点进入电场，以O 点为坐标原点，沿x 轴取OA ＝AB ＝BC ，再过点A 、B 、C 作y 轴的平行线与电子径迹分别交于M 、N 、P 点，求AM ∶BN ∶CP 和电子途经M 、N 、P 三点时沿x 轴的分速度之比．解析：电子在电场中做类平抛运动，即在x 轴分方向做匀速直线运动，故M 、N 、P 三点沿x 轴的分速度相等，v Mx ∶v Nx ∶v Px ＝1∶1∶1又OA ＝AB ＝BC 所以t OA ＝t AB ＝t BC根据电子沿－y 方向做匀加速运动，由y ＝12at 2得：AM ∶BN ∶CP ＝1∶4∶9.答案：1∶4∶9 1∶1∶1 ☆12.如图所示虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧相距为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m )无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，AO 连线与屏垂直，垂足为O ，求：(1)电子从释放到打到屏上所用的时间；(2)电子刚射出电场E 2时的速度方向与AO 连线夹角θ的正切值tan θ； (3)电子打到屏上的点P ′到点O 的距离x .解析：(1)电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，时间为t 1，由牛顿第二定律和运动学公式得：a 1＝eE1m ＝eE mL 2＝12a 1t 21 v 1＝a 1t 1t 2＝2L v1运动的总时间为t ＝t 1＋t 2＝3mLeE.(2)设电子射出电场E 2时沿平行电场线方向的速度为v y ，根据牛顿第二定律得，电子在电场中的加速度为a 2＝eE2m ＝2eE mt 3＝L v1v y ＝a 2t 3tan θ＝vy v1解得：tan θ＝2.(3)如图，设电子在电场中的偏转距离为x 1x 1＝12a 2t 23tan θ＝x2L解得：x ＝x 1＋x 2＝3L .答案：(1)3mLeE(2)2 (3)3L。
带电粒子在电场运动规律经典例题及典型习题（附答案）
带电粒子在电场运动规律透析一、带电粒子在电场中的加速1运动状态的分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做加（减）速直线运动。
2用功能观点分析：电场力对带电粒子动能的增量。
2022121mv mv qU -= 说明：①此法不仅适用于匀强电场，也适用于非匀强电场。
②对匀强电场，也可直接应用运动学公式和牛顿第二定律典型例题例1:1:如图所示，两平行金属板竖直放置，如图所示，两平行金属板竖直放置，左极板接地，中间有小孔。
右极板电势随时间变化的规律如图所示。
电子原来静止在左极板小孔处。
（不计重力作用）下列说法中正确的是法中正确的是A.A.从从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上B.B.从从t=0时刻释放电子，电子可能在两板间振动C.C.从从t=T /4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D.D.从从t=3T /8时刻释放电子，电子必将打到左极板上解析:从t=0时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /2，接着匀减速T /2，速度减小到零后，又开始向右匀加速T /2，接着匀减速T /2直到打在右极板上。
……直到打在右极板上。
电子不可能向左运动；电子不可能向左运动；电子不可能向左运动；如果两板间距离不够大，电子如果两板间距离不够大，电子也始终向右运动，直到打到右极板上。
从t=T /4时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /4，接着匀减速T /4，速度减小到零后，改为向左先匀加速T /4，接着匀减速T /4。
即在两板间振动；如果两板间距离不够大，则电子在第一次向右运动过程中就有可能打在右极板上。
子在第一次向右运动过程中就有可能打在右极板上。
从从t=3T /8时刻释放电子，时刻释放电子，如如果两板间距离不够大，电子将在第一次向右运动过程中就打在右极板上；如果第一次向右运动没有打在右极板上，那就一定会在第一次向左运动过程中打在左极板上。
带电粒子在电场中运动题目及答案
1. 如图所示，在平行板电容器之间有匀强电场，一带电粒子（重力不计）以速度v 0垂直电场线射人电场，经过时间t l 穿越电场，粒子的动能由E k 增加到2E k ; 若这个带电粒子以速度32v 0 垂直进人该电场，经过时间t 2穿越电场。
求：( l ）带电粒子两次穿越电场的时间之比t 1：t 2;( 2 ）带电粒子第二次穿出电场时的动能。
2.如图所示的真空管中，质量为m ，电量为e 的电子从灯丝Ｆ发出，经过电压Ｕ１加速后沿中心线射入相距为d 的两平行金属板Ｂ、Ｃ间的匀强电场中，通过电场后打到荧光屏上，设Ｂ、Ｃ间电压为Ｕ２，Ｂ、Ｃ板长为l 1,平行金属板右端到荧光屏的距离为l ２,求：⑴电子离开匀强电场时的速度与进入时速度间的夹角．⑵电子打到荧光屏上的位置偏离屏中心距离．3. 在真空中存在空间范围足够大的、水平向右的匀强电场．若将一个质量为m 、带正电电量q 的小球在此电场中由静止释放，小球将沿与竖直方向夹角为︒37的直线运动。
现将该小球从电场中某点以初速度0v 竖直向上抛出，求运动过程中（取8.037cos ,6.037sin =︒=︒）（1）小球受到的电场力的大小及方向；（2）小球运动的抛出点至最高点之间的电势差U ．4. 在足够大的空间中,存在水平向右的匀强电场,若用绝缘细线将质量为m 的带正电的小球悬挂在电场中,其静止时细线与竖直方向夹角θ=37°.现去掉细线,将该小球从电场中的某点竖直向上抛出,抛出时的初速度大小为v 0,如图13所示.求:(1)电场强度的大小.(2)小球在电场内运动过程中的最小速率.(3)小球从抛出至达到最小速率的过程中,电场力对小球所做的功.(sin37°=0.6,cos37°=0.8)5. 如图所示，在空间中取直角坐标系Oxy ，在第一象限内平行于y 轴的虚线MN 与y 轴距离为d ，从y 轴到MN 之间的区域充满一个沿y 轴正方向的匀强电场，场强大小为E 。
高考物理带电粒子在电场中的运动试题(有答案和解析)及解析
高考物理带电粒子在电场中的运动试题(有答案和解析)及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图，质量分别为m A=1kg、m B=2kg的A、B两滑块放在水平面上，处于场强大小E=3×105N/C、方向水平向右的匀强电场中，A不带电，B带正电、电荷量q=2×10－5C．零时刻，A、B用绷直的细绳连接(细绳形变不计)着，从静止同时开始运动，2s末细绳断开．已知A、B与水平面间的动摩擦因数均为μ=0.1，重力加速度大小g=10m/s2．求：(1)前2s内，A的位移大小；(2)6s末，电场力的瞬时功率．【答案】(1) 2m (2) 60W【解析】【分析】【详解】（1）B所受电场力为F=Eq=6N；绳断之前，对系统由牛顿第二定律：F-μ(m A+m B)g=(m A+m B)a1可得系统的加速度a1=1m/s2；由运动规律：x=12a1t12解得A在2s内的位移为x=2m；（2）设绳断瞬间，AB的速度大小为v1，t2=6s时刻，B的速度大小为v2，则v1=a1t1=2m/s；绳断后，对B由牛顿第二定律：F-μm B g=m B a2解得a2=2m/s2；由运动规律可知：v2=v1+a2(t2-t1)解得v2=10m/s电场力的功率P=Fv，解得P=60W2．如图所示，竖直平面内有一固定绝缘轨道ABCDP，由半径r=0.5m的圆弧轨道CDP和与之相切于C点的水平轨道ABC组成，圆弧轨道的直径DP与竖直半径OC间的夹角θ=37°，A、B两点间的距离d=0.2m．质量m1=0.05kg的不带电绝缘滑块静止在A点，质量m2=0.1kg、电荷量q=1×10-5C的带正电小球静止在B点，小球的右侧空间存在水平向右的匀强电场．现用大小F=4.5N、方向水平向右的恒力推滑块，滑块到达月点前瞬间撤去该恒力，滑块与小球发生弹性正碰，碰后小球沿轨道运动，到达P点时恰好和轨道无挤压且所受合力指向圆心．小球和滑块均视为质点，碰撞过程中小球的电荷量不变，不计一切摩擦．取g=10m／s2，sin37°=0.6，cos37°=0.8．(1)求撤去该恒力瞬间滑块的速度大小v 以及匀强电场的电场强度大小E ； (2)求小球到达P 点时的速度大小v P 和B 、C 两点间的距离x ． 【答案】(1) 6m /s ；7.5×104N /C (2) 2.5m /s ；0.85m 【解析】 【详解】(1)对滑块从A 点运动到B 点的过程，根据动能定理有：2112Fd m v = 解得：v =6m /s小球到达P 点时，受力如图所示:则有：qE =m 2g tan θ, 解得：E =7.5×104N /C(2)小球所受重力与电场力的合力大小为：2cos m gG 等θ=小球到达P 点时，由牛顿第二定律有：2P v G r=等解得：v P =2.5m /s滑块与小球发生弹性正碰，设碰后滑块、小球的速度大小分别为v 1、v 2， 则有：m 1v =m 1v 1+m 2v 222211122111222m v m v m v =+ 解得：v 1=-2m /s(“-”表示v 1的方向水平向左)，v 2=4m /s 对小球碰后运动到P 点的过程，根据动能定理有：()()22222211sincos 22P qE x r m g r r m v m v θθ--+=- 解得：x =0.85m3．如图所示，一内壁光滑的绝缘圆管ADB 固定在竖直平面内．圆管的圆心为O ，D 点为圆管的最低点，AB 两点在同一水平线上，AB=2L ，圆管的半径为r=2L(自身的直径忽略不计)．过OD 的虚线与过AB 的虚线垂直相交于C 点，在虚线AB 的上方存在方向水平向右、范围足够大的匀强电场；虚线AB 的下方存在方向竖直向下、范围足够大的匀强电场，电场强度大小E 2=mgq．圆心O 正上方的P 点有一质量为m 、电荷量为－q(q>0)的小球(可视为质点)，PC 间距为L ．现将该小球从P 点无初速释放，经过一段时间后，小球刚好从管口A 无碰撞地进入圆管内，并继续运动．重力加速度为g ．求：(1)虚线AB 上方匀强电场的电场强度E 1的大小； (2)小球在AB 管中运动经过D 点时对管的压力F D ；（3）小球从管口B 离开后，经过一段时间到达虚线AB 上的N 点(图中未标出)，在圆管中运动的时间与总时间之比ABPNt t ． 【答案】（1）mg q （2）2mg ，方向竖直向下（3）4ππ+【解析】 【分析】（1）小物体释放后在重力和电场力的作用下做匀加速直线运动，根据正交分解，垂直运动方向的合力为零，列出平衡方程即可求出虚线AB 上方匀强电场的电场强度；（2）根据动能定理结合圆周运动的规律求解小球在AB 管中运动经过D 点时对管的压力F D ；（3）小物体由P 点运动到A 点做匀加速直线运动，在圆管内做匀速圆周运动，离开管后做类平抛运动，结合运动公式求解在圆管中运动的时间与总时间之比. 【详解】（1）小物体释放后在重力和电场力的作用下做匀加速直线运动，小物体从A 点沿切线方向进入，则此时速度方向与竖直方向的夹角为45°，即加速度方向与竖直方向的夹角为45°，则：tan45°= mg Eq解得：mg qE =（2）从P 到A 的过程，根据动能定理：mgL+EqL=12mv A 2 解得v A =2gL小球在管中运动时，E 2q=mg ，小球做匀速圆周运动，则v 0=v A =2gL在D 点时，下壁对球的支持力2022v F m mg r==由牛顿第三定律，22F F mg =='方向竖直向下．（3）小物体由P 点运动到A 点做匀加速直线运动，设所用时间为t 1，则：211222L gt =解得12L t g= 小球在圆管内做匀速圆周运动的时间为t 2，则：2323244A rL t v gππ⋅==小球离开管后做类平抛运动，物块从B 到N 的过程中所用时间：322L t g= 则：24t t ππ=+ 【点睛】本题考查带点小物体在电场力和重力共同作用下的运动，解题关键是要分好运动过程，明确每一个过程小物体的受力情况，并结合初速度判断物体做什么运动，进而选择合适的规律解决问题，匀变速直线运动利用牛顿第二定律结合运动学公式求解或者运用动能定理求解，类平抛利用运动的合成和分解、牛顿第二定律结合运动学规律求解．4．如图1所示，光滑绝缘斜面的倾角θ=30°，整个空间处在电场中，取沿斜面向上的方向为电场的正方向，电场随时间的变化规律如图2所示．一个质量m=0.2kg ，电量q=1×10－5C 的带正电的滑块被挡板P 挡住，在t=0时刻，撤去挡板P ．重力加速度g=10m/s 2，求：(1)0~4s 内滑块的最大速度为多少? (2)0~4s 内电场力做了多少功? 【答案】（1）20m/s （2）40J 【解析】 【分析】对滑块受力分析，由牛顿运动定律计算加速度计算各速度． 【详解】【解】(l)在0~2 s 内，滑块的受力分析如图甲所示，电场力F=qE11sin F mg ma θ-=解得2110/a m s =在2 ---4 s 内，滑块受力分析如图乙所示22sin F mg ma θ+=解得2210/a m s =因此物体在0～2 s 内，以2110/a m s =的加速度加速， 在2～4 s 内，2210/a m s =的加速度减速，即在2s 时，速度最大由1v a t =得，max 20/v m s =(2)物体在0～2s 内与在2～4s 内通过的位移相等．通过的位移max202v x t m == 在0~2 s 内，电场力做正功1160W F x J == - 在2～4 s 内，电场力做负功2220W F x J ==-电场力做功W=40 J5．一电路如图所示，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有一未知的、待研究的带电粒子沿虚线方向以v0=2.0m/s 的初速度射入MN 的电场中，已知该带电粒子刚好从极板的右侧下边缘穿出电场，求该带电粒子的比荷q/m （不计粒子的重力，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -⨯ （2）46.2510/C kg -⨯【解析】 【分析】 【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++；电容器两端电压：222816R U U IR V V ===⨯=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==⨯⨯=⨯（2）粒子在电场中做类平抛运动，则：0L v t =21122Uq d t dm= 联立解得46.2510/qC kg m-=⨯6．如图所示，荧光屏MN 与x 轴垂直放置，与x 轴相交于Q 点，Q 点的横坐标06x cm =，在第一象限y 轴和MN 之间有沿y 轴负方向的匀强电场，电场强度51.610/E N C =⨯，在第二象限有半径5R cm =的圆形磁场，磁感应强度0.8B T =，方向垂直xOy 平面向外．磁场的边界和x 轴相切于P 点．在P 点有一个粒子源，可以向x 轴上方180°范围内的各个方向发射比荷为81.010/qC kg m=⨯的带正电的粒子，已知粒子的发射速率60 4.010/v m s =⨯．不考虑粒子的重力、粒子间的相互作用．求：（1）带电粒子在磁场中运动的轨迹半径； （2）粒子从y 轴正半轴上射入电场的纵坐标范围； （3）带电粒子打到荧光屏上的位置与Q 点间的最远距离． 【答案】（1）5cm （2）010y cm ≤≤ （3）9cm 【解析】 【详解】（1）带电粒子进入磁场受到洛伦兹力的作用做圆周运动20v qv B m r=解得：05mv r cm qB== （2）由（1）问中可知r R =，取任意方向进入磁场的粒子，画出粒子的运动轨迹如图所示，由几何关系可知四边形1PO FO '为菱形，所以1//FO O P '，又O P '垂直于x 轴，粒子出射的速度方向与轨迹半径1FO 垂直，则所有粒子离开磁场时的方向均与x 轴平行，所以粒子从y 轴正半轴上射入电场的纵坐标范围为010y cm ≤≤．（3）假设粒子没有射出电场就打到荧光屏上，有000x v t =2012h at =qE a m=解得：18210h cm R cm =>=，说明粒子离开电场后才打到荧光屏上．设从纵坐标为y 的点进入电场的粒子在电场中沿x 轴方向的位移为x ，则0x v t =212y at =代入数据解得2x y =设粒子最终到达荧光屏的位置与Q 点的最远距离为H ，粒子射出的电场时速度方向与x 轴正方向间的夹角为θ，000tan 2y qE x v m v yv v θ===g，所以()()00tan 22H x x x y y θ=-=-g ， 由数学知识可知，当()022x y y -=时，即 4.5y cm =时H 有最大值，所以max 9H cm =7．能量守恒是自然界基本规律，能量转化通过做功实现。
