实验九 BPSK传输系统一、实验前的准备1.预习本实验的相关内容.2.熟悉本教材附录B和附录C中实验箱面板分布及测试孔位置;定义本实验相关模块的跳线状态.3.实验前重点熟悉的内容:1)了解软件无线电的基本概念;2)熟悉软件无线电BPSK调制和解调原理;3)明确波形形成的原理;4)明确载波提取原理;5)明确位定时提取原理.二、实验目的1.熟悉软件无线电BPSK调制和解调的原理。
2.掌握BPSK调制产生、传输和解调过程。
3.掌握BPSL正交调制解调的基本原理和实验方法。
4.了解数字基带波形时域形成的原理和方法。
5.掌握BPSK眼图的正确测试方法，能通过观察接收眼图判断信号传输的质量。
6.加深对BPSK调制，解调中现象的问题和理解。
7.加深对载波提取和位同步提取概念的理解.三、实验仪器1.ZH5001A通信原理综合实验系统2. 20MHz 双踪示波器四、 基本原理理论上二进制相移键控（BPSK ）可以用幅度恒定，而其载波相位随着输入信号m （1、0码）而改变，通常这两个相位相差180°。
如果每比特能量为E b ，则传输的BPSK 信号为：)2cos(2)(c c bbf T E t S θπ+=其中⎩⎨⎧===1180000m m c θ一个数据码流直接调制后的信号如下图所示：在“通信原理综合实验系统”中，BPSK 的调制工作过程如下：首先输入数据进行Nyquist 滤波，滤波后的结果分别送入I 、Q 两路支路。
因为I 、Q 两路信号一样，本振频率是一样的，相位相差180度, 所以经调制合路之后仍为BPSK 方式。
采用直接数据（非归零码）调制与成形信号调制的信号如下图所示：Tb归零码载波直接调制成形调制BPSK调制原理框图如下图3.2-6BPSK实验方框图BPSK解调原理框图如下:五、实验内容（一）BPSK调制1.BPSK调制基带信号眼图观测当通过选择菜单激活“匹配滤波”方式时，表示系统按匹配滤波最佳接收机组成，即发射机端和接收机端采用同样的开根号升余弦响应滤波器。
当未激活“匹配滤波”方式时，系统为非匹配最佳接收机，整个滤波器滚降特性全部放在发射机端完成，但信道成型滤波器特性不变。
（1）通过菜单选择不激活“匹配滤波”方式（未打勾），此时基带信号频谱成形滤波器全部放在发送端。
以发送时钟（TPM01）作同步，观测发送信号眼图（TPi03）的波形。
成型滤波器使用升余弦响应，ɑ=0.4。
判断信号观察的效果。
眼图效果较好2.I路和Q路调制信号的相平面（矢量图）信号观察测量I支路（TPi03）和Q支路信号（TPi04）李沙育（x-y）波形时，应将示波器设置在（x-y）方式，可从相平面上观察TPi03和TPi04的合成矢量图，通过菜单选择在不同的输入码型下进行测量。
输入为m序列，特数码序列，0/1码时李沙育图如下两路信号是相同的，所以李沙育图形是一条斜率为1的直线。
输入为全0码或全1码时李沙育图如下两路信号是相同的，所以李沙育图形变成了一个点。
由图可知BPSK两路信号相同3.BPSK调制信号0/π相位测量选择输入调制数据为0／1码。
用示波器的一路观察调制输出波形（TPK03），并选用该信号作为示波器的同步信号；示波器的一路连接到调制参考载波上（TPK06/或TPK07），以此信号作为观测的参考信号。
仔细调整示波器同步，观察和验证调制载波在数据变化点发生相位0/π翻转。
如图，相位发生了π翻转。
4.BPSK调制信号包络观察BPSK调制为非恒包络调制，调制载波信号包络具有明显的过零点。
通过本测量让学生熟悉BPSK调制信号的包落特征。
测量前将模拟锁相环模块内的跳线开关KP02设置在TEST位置（右端）。
（1）选择0/1码调制输入数据，观测调制载波输出测试点TPK03的信号波形。
调整示波器同步，注意观测调制载波的包落变化与基带信号（TPi03）的相互关系。
画下测量波形。
从此图也可以看出调制信号就是已调信号的包络波形（2）用特殊码序列重复上一步实验，并从载波的包络上判断特列码序列。
画下测量波形。
由于包络的过零点只有在0变1或1变0时才会有，所以可能的序列为：1101010。
也可能为：0010101（二）BPSK解调1.接收端解调器眼图信号观测（1）首先用中频电缆连结KO02和JL02，建立中频自环（自发自收）。
测量解调器I支路眼图信号测试点TPJ05（在A/D模块内）波形，观测时用发时钟TPM01作同步。
将接收端与发射端眼图信号TPi03进行比较，观测接收眼图信号有何变化。
显然出现噪声, 观察接收端眼图，眼皮较厚，质量没有发送端的好。
（2）观测正交Q支路眼图信号测试点TPJ06（在A/D模块内）波形，比较与TPJ05测试波形有什么不同？根据电路原理图，分析解释其原因。
Q支路没有信号2.解调器失锁时的眼图信号观测将解调器相干载波锁相环（PLL）环路跳线开关KL01设置在2_3位置（开环），使环路失锁。
观测失锁时的解调器眼图信号TPJ05，熟悉BPSK调制器失锁时的眼图信号（未张开）。
观测失锁时正交支路解调器眼图信号TPJ06波形。
解调器眼图信号TPJ05波形失锁时，I路信号看不清眼图信号TPJ06波形失锁时，Q路信号看不清3.接收端I路和Q路解调信号的相平面（矢量图）波形观察测量I支路（TPJ05）和Q支路信号（TPJ06）李沙育（x-y）波形时，应将示波器设置在（x-y）方式，可从相平面上观察TPJ05和TPJ06的合成矢量图。
在解调器锁定时，其相位矢量图应为0、π两种相位。
通过菜单选择在不同的输入码型下进行测量，并说明其差异.波形都如上图所示，因噪声原来的线段平移成了矩阵；左边输入是m序列，右边输入时特殊序列，Q支路没有信号，所以李沙育图形是一条横的直线，左右区别不大。
4.解调器失锁时I路和Q路解调信号的相平面（矢量图）波形观察将解调器相干载波锁相环（PLL）环路跳线开关KL01设置在2_3位置（右端），使环路失锁。
观测接收端失锁时I路和Q路的合成矢量图。
掌握解调器时I路和Q路解调信号的相平面（矢量图）波形的变化，分析测量结果。
失锁后幅值不确定故形成圆形5.解调器抽样判决点信号观察选择输入测试数据为m序列，用示波器观察测试模块内抽样判决点（TPN04）的工作波形（示波器时基设定在2～5ms）。
此时虽然有噪音但仍可以分辨出0码1码6.解调器失锁时抽样判决点信号观察将解调器相干载波锁相环（PLL）环路跳线开关KL01设置在2_3位置，使环路失锁。
用示波器观察测试模块内抽样判决点TPN04信号波形，观测时示波器时基设定在2～5ms。
熟悉解调器失锁时的抽样判决点信号波形。
失锁后无法判断0码1码，示波器中并不能区别出两个电平。
7.差分编码信号观测通信原理实验箱仅对“外部数据输入”方式输入数据提供差分编码功能。
外部数据可以来自误码仪产生或汉明编码模块产生的m序列输出数据。
当使用汉明编码模块产生的m序列输出数据时，将汉明编码模块中的信号工作跳线器开关SWC01中的H_EN和ADPCM开关去除，将输入信号跳线开关KC01设置在m序列输出口DT_M上（右端）；将汉明译码模块中汉明译码使能开关KW03设置在OFF状态（右端），输入信号和时钟开关KW01、KW02设置在来自信道CH位置（左端）。
通过菜单选择发送数据为“外部数据输入”方式。
将汉明编码模块中的信号工作跳线器开关SWC01中M_SEL2跳线器插入，产生7位周期m序列。
用示波器同时观察DSP+FPGA模块内发送数据信号TPM02和差分编码输出数据TPM03，分析两信号间的编码关系。
记录测量结果。
发送信号为 11001011，对应拆分编码应为 0101110，符合差分编码的规则8.解调数据观察（1）在上述设置跳线开关基础上，用示波器同时观察DSP+FPGA模块内接收数据信号TPM04和发送数据信号TPM02，比较两数据信号进行是否相同一致。
测量发送与接收数据信号的传输延时，记录测量结果。
发送信号与接收信号一致但有一个码元周期的时延（2）在“外部数据输入”方式下，重复按选择菜单的确认按键，让解调器重新锁定（存在相位模糊度，会使解调数据反向），观测解调器差分译码电路是否正确译码。
发送接收波形发生变化，但仍满足译码关系。
说明BPSK可以解决相位模糊带来的问题。
9.解调器相干载波观测首先建立中频自环，通过菜单选择输入测试数据为“特殊码序列”或“m 序列”。
（1）用双踪示波器同时测量发端调制载波（TPK07）和收端恢复相干载波（TPLZ07），并以TPK07作为示波器的同步信号。
在环路正常锁定时，观测收发载波信号的相关关系。
相干载波与调制载波频率相同，相位有很小的误差。
（2）将解调器相干载波锁相环（PLL）环路跳线开关KL01设置在2_3位置（开环），使环路失锁。
重复上述测量步骤，观测在解调器失锁时收发载波信号的相关关系。
失锁后无法提取相干载波（3）将解调器相干载波锁相环（PLL）环路跳线开关KL01设置在1_2位置（闭环），让解调器锁定（如无法锁定，可按选择菜单上的确认键，让解调器重新同步锁定）。
断开中频连接电缆，观测在无输入信号情况下，解调器载波是否与发端同步。
记录测量结果。
断开电缆同样无法提取相干载波10.解调器相干载波相位模糊度观测首先建立中频自环，通过菜单选择输入测试数据为“特殊码序列”或“m 序列”。
用双踪示波器同时测量发端调制载波（TPK07）和收端恢复相干载波（TPLZ07），并以TPK07作为示波器的同步信号。
反复的断开和接回中频自环电缆，观测两载波失步后再同步时之间的相位关系。
通过反复插拔中频电缆，可以看出发端载波和提取的载波存在两种关系，同相和反相，这是由于相位模糊引起的。
11.解调器相干载波相位模糊度对解调数据的影响观测首先建立中频自环，通过菜单选择发送数据为“特殊码序列”方式。
用双踪示波器同时比较接收数据信号眼图（TPJ05）和发送数据信号眼图（TPi03），并以TPi03作为示波器的同步信号。
不断的断开和接回中频自环电缆，观测收发眼图信号。
（在“特殊码序列”方式下，重复按选择菜单的确认按键，让解调器重新锁定。
）分析接收时眼图信号的电平极性发生反转的原因。
第1次载波与发端同相，第2次和第3次载波和发端反相。
因为是BPSK，相位模糊致使载波可能有两种相位，两种相位相差180度。
12.解调器位定时恢复信号调整锁定过程观察TPMZ07为DSP调整之后的最佳抽样时刻，它与TPM01（发端时钟）具有明确的相位关系。
（1）通过菜单选择输入测试数据为m序列，用示波器同时观察TPM01（观察时以它作同步）、TPMZ07（收端最佳判决时刻）之间的相位关系。
（2）不断按确认键（此时仅对DSP位定时环路初始化），观察TPMZ07的调整过程。
bpsk 实验报告
bpsk 实验报告BPSK实验报告引言BPSK（Binary Phase Shift Keying）是一种常用的数字调制方式，它将二进制数据转换成相位的变化来进行传输。
在本次实验中，我们将研究BPSK调制的原理、性能以及在通信系统中的应用。
一、BPSK调制原理BPSK调制是一种相位调制方式，它将二进制数据转换成两个相位状态：0对应0°相位，1对应180°相位。
这种相位变化可以通过正弦波进行表示。
在发送端，二进制数据经过调制器转换成相应的相位信号，然后通过信道传输到接收端。
在接收端，接收到的信号经过解调器解调，得到原始的二进制数据。
二、实验步骤1. 准备工作：搭建BPSK调制与解调实验电路。
将信号源与调制器连接，调制器与解调器连接，解调器与示波器连接。
2. 生成二进制数据：通过信号源生成一串二进制数据，作为待调制的信号。
3. BPSK调制：将二进制数据输入到调制器中，调制器将其转换成相应的相位信号。
通过示波器观察调制后的信号波形。
4. 信号传输：将调制后的信号通过信道传输到接收端。
5. BPSK解调：接收端的解调器将接收到的信号解调，得到原始的二进制数据。
通过示波器观察解调后的信号波形。
6. 性能评估：比较解调后的二进制数据与原始数据，计算误码率（Bit Error Rate, BER），并分析BER与信噪比（Signal-to-Noise Ratio, SNR）之间的关系。
三、实验结果与分析通过实验，我们观察到了BPSK调制与解调的波形，得到了解调后的二进制数据。
根据实验结果，我们计算出了不同SNR下的误码率。
通过绘制误码率-SNR曲线，我们可以看到误码率随着SNR的增加而逐渐减小。
这是因为较高的信噪比可以提高信号的质量，减少误码率。
在实际通信系统中，BPSK调制广泛应用于低速率的数字通信系统，特别是在低信噪比环境下。
由于BPSK调制只有两个相位状态，相对于其他调制方式，它的复杂度较低，抗干扰性能较好。
南邮通信原理实验
实验二BPSK传输系统综合实验一、实验原理（一）BPSK 调制理论上二进制相移键控（BPSK）可以用幅度恒左，而其载波相位随着输入信号m （1、0 码）而改变，通常这两个相位相差180° .如果每比特能量为E”则传输的BPSK信号为：0°m = 0180°m = 1（二）BPSK 解调接收的BPSK信号可以表示成:为了对接收信号中的数拯进行正确的解调，这要求在接收机端知道载波的相位和频率信息，同时还要在正确时间点对信号进行判决。
这就是我们常说的载波恢复与位定时恢复。
1、载波恢复对二相调相信号中的载波恢复有很多的方法，最常用的有平方变换法、判决反馈环等。
在BPSK解调器中，载波恢复的指标主要有：同步建立时间、保持时间、稳态相差、相位抖动等。
本地恢复载波信号的稳态相位误差对解调性能存在影响，若提取的相V载波与输入载波没有相位差，则解调输出的信号为a\t） = a（t）cos： A倍.即输岀信噪比下降cos2 A，其将影响信道的误码率性能，使误码增加。
对BPSK 而言，在存在载波恢复稳态相差时信道误码率为：2、位定时抽样时钟在信号最大点处进行抽样，保证了输出信号具有最大的信噪比性能，从而也使误码率较小。
在刚接收到BPSK信号之后，位左时一般不处于正确的抽样位置，必须采用一左的算法对抽样点进行调整，这个过程称为位左时恢复。
常用的位左时恢复有：滤波法、数字锁相环等。
最后，对通信原理综合实验系统中最常用的几个测量方法作一介绍：眼图、星座图与抽样判决点波形。
1、眼图：利用眼图可方便直观地估讣系统的性能。
示波器的通道接在接收滤波器的输出端，调整示波器的水平扫描周期，使其与接收码元的周期同步。
在荧光屏上看到显示的图型很像人的眼睛，所以称为眼图。
2、星座图：与眼图一样，可以较为方便地估计出系统的性能，同时它还可以提供更多的信息，如I、Q支路的正交性、电平平衡性能等。
星座图的观察方法如下：用一个示波器的一个通道接收I支路信号，另一通道接Q支路信号，将示波器设置成X-Y方式。
无线谱分量 bpsk
无线谱分量 bpsk无线通信技术的不断发展使得我们能够方便地进行远距离的信息传输。
无线谱分量是一种关键的技术，能够有效地提高信号的传输质量和容量。
本文将详细介绍无线谱分量的原理、特性以及应用。
一、无线谱分量概述无线谱分量（Wireless Spectrum Component，简称WSC）是指对无线信号进行频域分解以获得不同频率子信号的过程。
无线信号一般可分解为多个频率成分，每个频率成分被称为无线谱分量。
通过对无线信号进行谱分量分析，可以更好地理解无线信号的特性，并能够更有效地进行信号处理和优化。
二、BPSK技术原理BPSK（Binary Phase Shift Keying，二进制相移键控）是一种常用的调制方式，在无线通信中广泛应用。
BPSK通过改变信号的相位来表示数据的0和1两种状态。
具体原理如下：1. 信号表示：将二进制数据0和1映射成不同的相位状态，通常将0映射为0度相位，1映射为180度相位。
2. 相位调制：将产生的相位状态应用到载波信号上，使得载波信号相位产生相应的改变。
3. 信号传输：经过调制后的信号通过无线信道传输，并受到信道噪声和干扰的影响。
4. 解调还原：接收端收到经过传输的信号后，需要解调还原出原始的二进制数据，根据接收到的相位状态判断数据是0还是1。
BPSK技术的优点在于其简单性和抗干扰能力强，适用于低信噪比环境下的无线通信。
三、无线谱分量的特性1. 频率特性：无线谱分量可以准确表示信号在频域上的特性，通过频谱分析可以获得不同频率分量的幅度和相位信息。
2. 带宽利用：通过对无线信号进行谱分量分析，可以了解不同频率成分的能量占比，合理规划有效的频段利用，提高带宽利用率。
3. 抗干扰性：不同频率的无线谱分量在信道中传输时会受到不同的干扰，通过分析不同分量的受干扰程度，可以选择合适的处理和调整策略，增强抗干扰能力。
4. 传输质量优化：通过分析无线信号的谱分量，可以了解信号的传输质量，例如传输速率、误码率等信息，从而针对性地进行改进和优化。
BPSK传输系统与频谱测试解读
实验九 BPSK传输系统一、实验前的准备1.预习本实验的相关内容.2.熟悉本教材附录B和附录C中实验箱面板分布及测试孔位置;定义本实验相关模块的跳线状态.3.实验前重点熟悉的内容:1)了解软件无线电的基本概念;2)熟悉软件无线电BPSK调制和解调原理;3)明确波形形成的原理;4)明确载波提取原理;5)明确位定时提取原理.二、实验目的1.熟悉软件无线电BPSK调制和解调的原理。
2.掌握BPSK调制产生、传输和解调过程。
3.掌握BPSL正交调制解调的基本原理和实验方法。
4.了解数字基带波形时域形成的原理和方法。
5.掌握BPSK眼图的正确测试方法，能通过观察接收眼图判断信号传输的质量。
6.加深对BPSK调制，解调中现象的问题和理解。
7.加深对载波提取和位同步提取概念的理解.三、实验仪器1.ZH5001A通信原理综合实验系统2. 20MHz 双踪示波器四、 基本原理理论上二进制相移键控（BPSK ）可以用幅度恒定，而其载波相位随着输入信号m （1、0码）而改变，通常这两个相位相差180°。
如果每比特能量为E b ，则传输的BPSK 信号为：)2cos(2)(c c bbf T E t S θπ+=其中⎩⎨⎧===1180000m m c θ一个数据码流直接调制后的信号如下图所示：在“通信原理综合实验系统”中，BPSK 的调制工作过程如下：首先输入数据进行Nyquist 滤波，滤波后的结果分别送入I 、Q 两路支路。
因为I 、Q 两路信号一样，本振频率是一样的，相位相差180度, 所以经调制合路之后仍为BPSK 方式。
采用直接数据（非归零码）调制与成形信号调制的信号如下图所示：Tb归零码载波直接调制成形调制BPSK调制原理框图如下图3.2-6BPSK实验方框图BPSK解调原理框图如下:五、实验内容（一）BPSK调制1.BPSK调制基带信号眼图观测当通过选择菜单激活“匹配滤波”方式时，表示系统按匹配滤波最佳接收机组成，即发射机端和接收机端采用同样的开根号升余弦响应滤波器。
《移动通信--BPSK调制与解调》报告
《移动通信--BPSK调制与解调》报告《移动通信BPSK 调制与解调》报告在当今的信息时代，移动通信技术的发展日新月异，为人们的生活和工作带来了极大的便利。
其中，BPSK（Binary Phase Shift Keying，二进制相移键控）调制与解调技术作为一种重要的数字通信技术，在移动通信中发挥着关键作用。
一、BPSK 调制的基本原理BPSK 是一种最简单的相移键控方式。
在 BPSK 中，通常用二进制数字“0”和“1”来控制载波的相位。
当数字信号为“0”时，载波的相位为0 度；当数字信号为“1”时，载波的相位为 180 度。
从数学角度来看，假设发送的二进制数字序列为{an}，其中 an 取值为 0 或 1，载波信号为Acos(2πfct)，那么 BPSK 调制后的信号可以表示为：s(t) ＝Acos(2πfct ＋πan)通过这种方式，将数字信息加载到载波信号的相位上，实现了信号的调制。
二、BPSK 调制的实现方式在实际应用中，BPSK 调制可以通过多种方式实现。
一种常见的方法是使用乘法器。
将数字信号与一个正弦载波相乘，得到调制后的信号。
另一种实现方式是基于数字电路，通过逻辑门和计数器等组件来生成 BPSK 调制信号。
这种方式在数字通信系统中应用广泛，具有稳定性高、易于集成等优点。
三、BPSK 解调的基本原理解调是从接收到的已调信号中恢复出原始数字信号的过程。
BPSK的解调通常采用相干解调的方法。
相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。
接收到的 BPSK 信号与本地载波相乘，然后通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的数字信号。
四、BPSK 解调的实现过程首先，接收到的信号与本地载波相乘，得到：r(t) ＝ s(t) × cos(2πfct ＋φ)其中，φ 为本地载波与发送端载波的相位差。
经过乘法运算后，得到：r(t) ＝ 05A1 ＋cos(2πfct ＋πan ＋φ 2πfct)＝ 05A1 ＋cos(πan ＋φ)通过低通滤波器后，滤除高频分量，得到：r'（t) ＝ 05A1 ＋cos(πan ＋φ)最后，对 r'（t) 进行抽样判决。
(2024版)BPSK

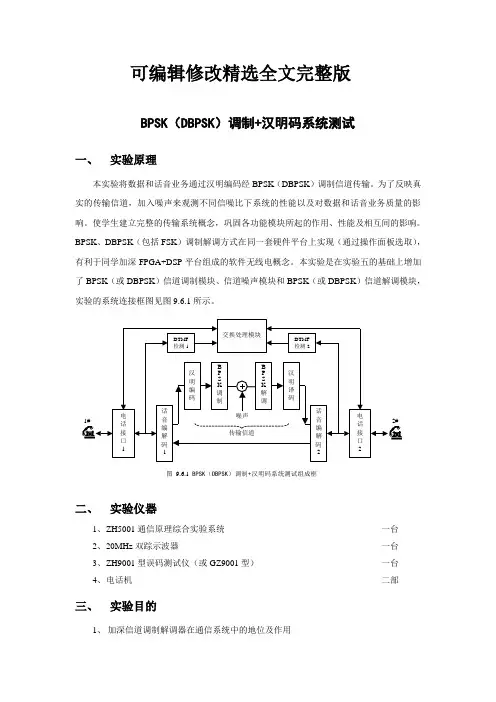

可编辑修改精选全文完整版BPSK （DBPSK ）调制+汉明码系统测试一、 实验原理本实验将数据和话音业务通过汉明编码经BPSK （DBPSK ）调制信道传输。
