三鼎全站仪坐标放样流程
一、放点步骤:
开机→对准整平(常用功能→整平)→菜单→应用程序→放样→
1、设置测站→坐标（输入坐标并保存）→输入仪高→确定
→
2、定向→坐标定向→坐标（输入坐标并保存显示（坐标
定向1/2））→输入镜高→对准→测存→取消（显示定向结果）→
3、开始→放点→输入放样数据→确认（显示角度差和距离
差）→角度对准→翻页→测存→距离对准
二、测量步骤（引点）:
开机→对准整平(常用功能→整平)→菜单→应用程序→测量→
1、设置测站→坐标（输入坐标并保存）→输入仪高→确定
→
2、定向→坐标定向→坐标（输入坐标并保存显示（坐标
定向1/2））→输入镜高→对准→测存→取消（显示定向结果）→
3、开始→对准→翻页（到第三页）→测存→记录数据。
全站仪放样步骤
全站仪放样步骤全站仪是一种测量仪器，它可以用来测量水平角和垂直角，从而可以确定物体在地球表面上的位置。
在建筑工地上，全站仪通常用于放样，这是为了确保将建筑物建在正确的位置上。
下面是一些全站仪放样的步骤：1.准确测量基准点在进行放样之前，首先需要确保基准点是准确的。
这可以通过进行一次基准点测量来完成。
要进行测量，需要确定至少两个点，然后在这些点之间测量距离和角度。
这将帮助确定基准点是否准确，并调整全站仪的设置。
这个步骤非常重要，因为准确的基准点会直接影响放样的准确性。
2.设置全站仪全站仪必须在正确的位置和设置下进行。
首先，需要将全站仪放置在基准点上，然后使用三脚架将其固定在地面上。
一旦全站仪被安装，需要进行校准，这可以通过简单的操作完成。
首先，需要确定全站仪指向北方的基准方向，然后根据需要进行其他调整。
在进行放样测量之前，应该根据所测量的距离和角度进行必要的测量校准。
3.确定参考桩位参考桩位是放样过程中一个重要的步骤。
在确定参考桩位之前，需要测量并确定建筑物的基本要素，如地基深度和楼层的高度。
确定参考桩位之后，需要在地面上标记位置，并使用桩位确定所在位置。
4.调整全站仪在测量期间，可能需要调整全站仪的设置或移动全站仪来适应工作区域。
在进行这些调整之前，必须使用全站仪确定当前位置，并重新校准其测量设置。
在调整全站仪时，请始终注意安全性并遵循所有标准程序和操作规程。
5.进行放样测量测量参考桩位和工程现场中需要进行测量的区域之后，可以开始进行放样测量。
这个过程可以通过在全站仪和参考桩位之间的视线和按照特定角度进行操作来完成。
一旦测量完成，就可以将数据记录在计算机或其他设备中，并进行必要的数据分析和评估。
在进行这些评估之前，需要确保测量数据的准确性和可靠性。
6.分析和调整在建筑工地上，全站仪放样是非常重要的一步。
它可以帮助确保建筑物被建在正确的位置上，并确保所有建筑物的要素都被准确明确。
通过正确地设置全站仪并遵循所有标准程序和操作规程，可以确保放样测量数据的准确性和可靠性，并确保最终建筑物的质量和可靠性。
简述全站仪放样的实验步骤
简述全站仪放样的实验步骤全站仪放样是一种常见的测量方法，它可以用于建筑、道路、桥梁等工程的测量和放样。
全站仪放样的实验步骤包括以下几个方面：一、准备工作在进行全站仪放样之前，需要进行一些准备工作。
首先，需要确定测量的范围和目标，以及测量的精度要求。
其次，需要选择合适的全站仪和三脚架，并进行校准和调试。
最后，需要准备好其他必要的测量工具和材料，如测量棒、测量钉、铁锤、铅笔、测量带等。
二、设置全站仪在进行全站仪放样之前，需要先设置全站仪。
首先，需要将全站仪放置在三脚架上，并调整三脚架的高度和水平度。
然后，需要进行全站仪的自校准和自动调焦。
最后，需要设置全站仪的测量模式和测量单位。
三、放置测量点在进行全站仪放样之前，需要先放置测量点。
测量点应该放置在需要测量的位置上，并且应该保证测量点之间的距离足够大，以便进行精确的测量。
放置测量点时，可以使用测量钉和铁锤将测量钉固定在地面上。
四、测量角度和距离在放置好测量点之后，可以开始进行测量。
首先，需要使用全站仪测量测量点之间的角度。
在测量角度时，需要将全站仪对准测量点，并进行水平和垂直方向的调整，以确保测量的精度。
然后，需要使用全站仪测量测量点之间的距离。
在测量距离时，需要将全站仪对准测量点，并使用测量棒进行测量。
五、计算坐标和高程在完成测量之后，需要对测量数据进行处理，以计算出测量点的坐标和高程。
计算坐标和高程时，需要使用全站仪的软件进行处理，并进行数据校验和误差分析。
最后，需要将计算出的坐标和高程记录下来，并进行标注和绘图。
六、检查和修正在完成全站仪放样之后，需要对测量数据进行检查和修正。
检查和修正的目的是确保测量数据的准确性和可靠性。
在检查和修正时，需要对测量数据进行比对和分析，并进行必要的修正和调整。
全站仪放样的实验步骤包括准备工作、设置全站仪、放置测量点、测量角度和距离、计算坐标和高程以及检查和修正。
在进行全站仪放样时，需要注意测量精度和数据处理的准确性，以确保测量结果的可靠性和实用性。
放样步骤
放样步骤南方（NTS352）全站仪操作：开机→垂直角过零(转到望远镜)→菜单→F2放样→F1输入文件名称（F3数字和字母切换）→F4回车→F1输入测站→F3坐标（输入测站数据）→F1输入仪器高→F4回车→F2输入后视点→F3NE/HZ（输入后视点坐标）→F4回车→照准棱镜,→（出现定向方位角，并提示是否照准后视点）→F3是→F3输入放样点→F3坐标→输入放样点坐标→回车→输入棱镜高→F4回车→F1角度→转动仪器便dhR约为0°0′0″左后→要求拿棱镜人移动到仪器竖轴线上→F1距离（便dHD 为0左右即可，若dHD为负则棱镜后退，为正则向前，直到放到位）。
即该点放样完成。
放样下一点：F4翻页直到→F2放点→输入相应点位坐标→回车→输入棱镜高→F4回车→F1角度→转动仪器便dhR约为0°0′0″左后→要求拿棱镜人移动到仪器竖轴线上→F1距离（便dHD为0左右即可，若dHD 为负则棱镜后退，为正则向前，直到放到位）。
放下一个点步骤同前。
三鼎全站仪操作：开机→菜单→F1应用程序→F2放样→F1设置作业→F1增加输入自己相应文件名（F4字母与数字切换>→ENT→F4确定（作业设置完成）→F2测站设置→F3坐标→输入测站A点坐标（F4字母与数字切换）→ENT→再次输入A点名及坐标→ENT→F4保存→F4保存→输入仪器高→ENT→F3定向→F2坐标定向→输入后视点<切换>→ENT→F3坐标（高程输入可不输）→ENT→F4保存→照准棱镜→F1测存→F1取消（是否进行多余观测）→F4确定（残差值）→定向完成→F4开始→F4翻页至有坐标页→F3坐标（输入放样点坐标）→F4保存→传动仪器使△HZ约为0°0′0″→F4翻页到有测距→F2测距→（多次F2测距使平距为0米左右即可），即改点放样完成。
放样下一点：F4翻页至→F2放点→F3坐标（高程输入可不输）→ENT→F4保存→照准棱镜→F1测存→F1取消（是否进行多余观测）→F4确定（残差值）→定向完成→F4开始→F4翻页至有坐标页→F3坐标（输入放样点坐标）→F4保存→传动仪器使△HZ约为0°0′0″→F4翻页到有测距→F2测距→（多次F2测距使平距为0米左右即可）,其它点以此类推。
全站仪的坐标放样图解(一学就会)
零星点的坐标放样（不使用文件）
1、按MENU ，进入主菜单丈量模式。
2、按LAYOUT，进入放样程序，
宇文皓月
3、再按SKP，略过使用文件。
4、按OOC.PT （ F1 ），
5、再按 NEZ ，输入测站 O 点的坐标（ X0 ,Y0 ,H0 ）；并在 INS.HT 一栏，输入仪器高。
6、按BACKSIGHT （ F2 ），再按NE/AZ ，输入后视点 A 的坐标（ xA ,yA ）；若不知 A 点坐标而已知坐标方位角，则可再按AZ，在 HR 项输入的值。
瞄准 A 点，按YES 。
7、按LAYOUT （ F3 ），再按
NEZ ，输入待放样点 B 的坐标（ xB , yB,HB ）及测杆单棱镜的镜高后，
8、按ANGLE（ F1 ）。
使用水平制动和水平微动螺旋，使显示的dHR=0°00ˊ00"，即找到了 OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。
9、按 DIST ，进行丈量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。
10、其所显示的 dZ 值即为立棱镜点处的填挖高度，。
11、按 NEXT ——反复 7 、8、9三步，放样下一个点 C 。
全站仪图解放样
第
一
步
第
二
步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。
全站仪放样详细步骤
全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。
全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。
1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。
2、按MENU菜单进入模式。
3、按F2：测量程序。
4、按S•O。
点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。
6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。
7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。
9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。
10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。
11、按F1进行精测。
d HR、dHD、dZ均为0时，则放样点的测设已经完成。
12、按F4继续下一个点的放样。
注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。
后方交会法1、同基本操作1、2、3、4、5。
2、按F2新点，显示F1：极坐标F2：后方交会法。
3、按F2（后方交会法）键。
选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。
5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。
6、对已知点B的输入，同上5，则显示后方交会残差。
7、按F4（计算）键，显示新点坐标。
8、按F4。
9、同基本操作6、7、8、9、10、11。

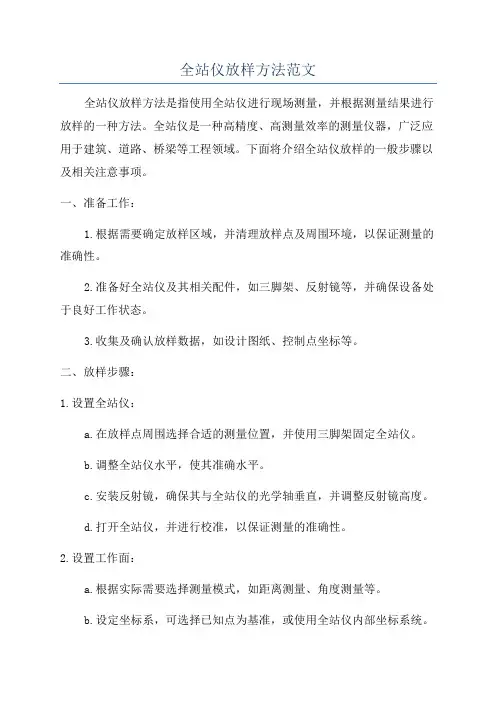

全站仪放样方法范文
全站仪放样方法范文全站仪放样方法是指使用全站仪进行现场测量，并根据测量结果进行放样的一种方法。
全站仪是一种高精度、高测量效率的测量仪器，广泛应用于建筑、道路、桥梁等工程领域。
下面将介绍全站仪放样的一般步骤以及相关注意事项。
一、准备工作：1.根据需要确定放样区域，并清理放样点及周围环境，以保证测量的准确性。
2.准备好全站仪及其相关配件，如三脚架、反射镜等，并确保设备处于良好工作状态。
3.收集及确认放样数据，如设计图纸、控制点坐标等。
二、放样步骤：1.设置全站仪：a.在放样点周围选择合适的测量位置，并使用三脚架固定全站仪。
b.调整全站仪水平，使其准确水平。
c.安装反射镜，确保其与全站仪的光学轴垂直，并调整反射镜高度。
d.打开全站仪，并进行校准，以保证测量的准确性。
2.设置工作面：a.根据实际需要选择测量模式，如距离测量、角度测量等。
b.设定坐标系，可选择已知点为基准，或使用全站仪内部坐标系统。
c.输入控制点坐标，将其与实际测点进行关联。
3.进行测量：a.使用全站仪测量各个放样点的坐标数据，将测量数据存储在全站仪内部或外部设备中。
b.如需进行高程测量，可使用全站仪的高差测量功能进行测量。
c.通过调整全站仪的姿态角，使反射镜与测量点之间的垂直距离达到最小。
4.数据处理与分析：a.将测得的数据导入计算机软件中进行处理，包括坐标转换、数据清理、误差分析等。
b.根据测得的数据计算出放样点的坐标，可以采用测站法、坐标变换法等方法。
c.将计算结果输出，并与设计图纸进行对比，确定放样点的位置。
5.验证与调整：a.根据放样点的计算结果，进行现场实际放样，检查放样点的位置是否符合设计要求。
b.如发现偏差，可进行必要的调整，如调整全站仪的位置、重新测量等。
c.在完成放样后，进行最终的放样点检查，确保放样的准确性。
三、注意事项：1.操作人员应具备一定的测量基础知识和技能，熟悉全站仪的使用方法和功能。
2.在测量过程中，应注意环境因素的影响，如天气条件、遮挡物等，尽量减小误差。
全站仪放样坐标角度距离的详细步骤
全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
工程测量全站仪坐标放样步骤、全站仪如何用坐标放样？
工程测量全站仪坐标放样步骤、全站仪如何用坐标放样？建筑工程施工测量放线的目的是将图纸上设计的建筑物的平面位置、形状和高程标定在施工现场的地面上，并在施工过程中指导施工，使工程严格按照设计的要求进行建设。
建筑工程施工测量工作不仅是工程建设的基础，而且是涉及工程质量的关键。
对测量人来说，除了拥有丰富的测量知识和技术，拥有细致、耐心的工作态度更是重要的是精度仪器的使用，如大家常用测量工具除了经纬仪、水准仪、当然还有全站仪，全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面和小编一起来学习吧。
1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。
2、按MENU菜单进入模式。
班组找活点3、按F2：测量程序。
4、按S·O。
5、按F3坐标放样，选择一个文件（按F4跳过）。
6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E （Y）、Z（忽略），全部输完按ENT（回车）。
7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。
9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。
10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。
11、按F1进行精测。
d HR、dHD、dZ均为0时，则放样点的测设已经完成。
12、按F4继续下一个点的放样。
注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。
后方交会法1、同基本操作1、2、3、4、5。
2、按F2新点，显示F1：极坐标F2：后方交会法。
3、按F2（后方交会法）键。
选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。
全站仪放样基本操作
全站仪基本操作及坐标放样步骤坐标放样仪器界面操作1.架设好脚架，右手抓紧仪器提手、左手托住基座取出仪器安置在控制点T1之上并对中整平，按住电池两边的弹簧卡子安上电池，按电源键2秒开机进入图2界面，该界面为仪器型号和软件版本号，在本界面只POWER键和ESC键工作。
图22．按ESC键进入工作模式，按下MENU键进入菜单模式如图3。
图33.在该模式下，选择“放样”模式所对应的按键——数字键2进入坐标放样模式如图4，键入放样文件名,该文件用于保存控制点、后视点、及放样点的坐标数据。
点击F3键对数字和字母输入法进行切换，例如输入文件名为：HBZY，输入完毕之后点击F4确认进入放样模式如图5。
图4 图54. 选择按键“1”设置测站点进入图6所示的界面，此时需要添加测站点坐标，点击“F2调用”键进入坐标添加界面如图7所示。
图6 图75．点击“F4添加”键即可添加测站点的点名和坐标，进入图8，输入测站点点名，例如点名为T1，测站点坐标为N=1000.000,E=1000.000,Z=10.000,输入完毕之后点击“F4确认”，进入图9界面。
图8 图96．点击“F4”确认测站坐标进入图10所示界面，量取仪器高，仪器高的测量方法是从测量控制点量取到仪器中心，仪器中心标志见图11仪器侧面的刻画线。
图10 图117．输入仪器高，例如1.500米后点击“F4”确认后回到图5所示界面，此时步骤1“设置测站点”已完成，点击数字键“2”设置后视点，进入图12所示界面，此时需要添加后视点坐标，点击“F2调用”键进入坐标添加界面如图7所示，点击“F4添加”键添加点名和坐标，例如点名为T2，坐标为N=800.000，E=800.000，Z=12.000，确认后进入图13所示界面，点击“F4确认”键进入图14。
图12 图138.此时不要点击“F4确定”键，需照准后视点才能点击“F4确定”。
之后回到图5所示界面。
点击数字键“3”设置放样点，将放样点的坐标添加到仪器中，方法同添加测站点坐标一样。
全站仪放样方法
全站仪放样方法
全站仪放样是测量工程中常用的一种放样方法。
下面是一种标准的全站仪放样方法的步骤：
1. 准备工作：确定测量范围和放样要求，选择适当的放样点，并在地面上做好标记。
2. 放置全站仪：将全站仪放置在一个平稳的位置上，并确保其水平。
3. 激活全站仪：打开全站仪电源，启动仪器，然后进行自校准操作，使全站仪达到准确的测量状态。
4. 定向和标定：对于每个放样点，使用全站仪的望远镜和交叉线来确定和确认方向。
然后，用全站仪测量每个放样点的四个角的水平角和垂直角，并记录这些数据。
5. 仪器移动：从一个放样点移动到下一个放样点时，使用全站仪上的指南针来确定新的方向。
然后，重新调整仪器以保持水平，同时使用全站仪的红外线测距测量仪器与参考点之间的距离。
6. 数据处理：将测量的角度和距离数据输入计算机或处理数据的设备中，并使用测量和计算软件对数据进行处理和分析。
7. 放样记录：将每个放样点的角度和距离数据记录下来，并标记在地面上。
同时，可以在放样点上设置临时性的标志物或标
记，以便进行后续的建设和施工工作。
需要注意的是，全站仪放样方法在实际应用中可能会因具体的工程需求和情况而有所变化。
因此，在进行全站仪放样之前，应对具体的工程情况进行综合评估，并根据需要进行适当的调整和改进。
