出入口车辆管理系统设计
出入口车辆管理系统设计
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998 出入口车辆管理系统设计 1.1.1 系统概述 出入口系统是利用电动挡车器、车牌识别单元等设备做连动整合，通过对出入车辆牌照的采集识别对比，实现对车辆的出入管控。对通过货场/编组场的车辆进行有效的辩识和管理。
1.1.2 系统组成 图1. 出入口系统组成图 出入口管控系统由前端子系统、传输子系统、中心子系统组成，实现对车辆的24小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能完成车辆、车主信息管理等功能。 前端子系统 负责完成前端数据的采集、分析、处理、存储与上传，负责车辆进出控制，主要电动挡车器模块、车辆识别模块等相关模块组件构成。主要设备如下： 1) 电动挡车器模块主要设备： ➢ 电动挡车器 手动按钮能作 “升闸”、“降闸”及“停止” 操作 支持软件控制“升闸”、“降闸”及“停止” 操作 停电自动解锁、停电后可用摇把手动抬杆 具有便于维护与调试的“自栓模式” 配备车辆检测器，使具有“车过自动落闸”“防砸车”功能。 可选配路闸及通道两对红绿灯 备丰富的底层控制及状态返回指令，使电脑可对电动挡车器作最完备的控制 可根据需要增加其它特殊功能 ➢ 车辆检测器 用于防砸线圈检测。 ➢ 遥控发射接收器 接收无线遥控信号，并转换信号。 ➢ 遥控发射器 发送无线信号。 2) 车牌识别模块主要设备： ➢ 出入口补光抓拍单元 出入口视频一体机是由摄像机及护照组成，内置自带3颗常亮灯，采用高清晰逐行扫描CMOS，具有清晰度高、照度低、帧率高、色彩还 原度好等特点。 ➢ 防砸车辆检测器 本系统采用视频触发方式，由出入口补光抓拍单元来检测来往通行车辆，防砸线圈车检器用与车辆通过检测。 ➢ 出入口控制终端 出入口控制终端负责进行前端数据车辆信息采集、处理、上传后端平台，可实现实时视频、抓拍图片显示、进出抓拍图片关联、实时报警信息显示、系统日志显示、软件开关闸、高峰期锁闸、设备连接状态显示、报警联动等功能。 ➢ LED显示屏 室外LED显示屏用于显示“中心发布信息”，实时显示“车牌号码”等信息。 网络传输子系统 负责完成数据、图片、视频的传输与交换。其中前端主要由交换机、光纤收发器等组成；中心网络主要由接入层交换机以及核心交换机组成。 后端平台管理子系统 平台完成数据信息的接入、比对、记录、分析与共享。由以下软件模块组成，包括：数据库服务器、数据处理服务器、Web服务器。其中数据库服务器安装数据库软件保存系统各类数据信息；数据处理服务器安装应用处理模块负责数据的解析、存储、转发以及上下级通讯等；Web服务器安装Web Server负责向B/S用户提供访问服务。
1.1.3 系统功能 1.1.3.1 车辆管控 固定车辆：车牌识别比对正确，即可进场，无需任何操作。 临时车辆：停车登记，抓拍车牌并识别记录，放行。
1.1.3.2 电动挡车器软件控制 客户端或中心管理平台能够远程控制电动挡车器启闭，方便操作人员管理和特殊需要。
1.1.3.3 图片/视频预览 过车图片和信息实时显示，视频实时预览。 1.1.3.4 LED屏显示 控制主机包含语音提示系统、信息显示屏，车辆驶入、驶出可以根据客户需要提示语音，显示欢迎信息等。
1.1.3.5 号牌自动识别功能 系统可自动对车辆牌照进行识别，包括车牌号码、车牌颜色的识别。 在实时记录通行车辆图像的同时，还具备对符合“GA36-92”（92式牌照） 、“GA36-2007”（新号牌标准） 、“”（02式新牌照）标准的民用车牌、警用车牌、军用车牌、武警车牌的车牌自动识别能力，包括2002式号牌。 系统能识别黑、白、蓝、黄、绿五种车牌颜色。
1.1.3.6 车辆信息记录 车辆信息包括车辆通信信息和车辆图像信息两类。 在车辆通过出入口时，系统能准确记录车辆通行信息，如时间、地点、方向等。 在车辆通过出入口时，牌照识别系统能准确拍摄包含车辆前端、车牌的图像，并将图像和车辆通行信息传输给出入口控制终端，并可选择在图像中叠加车辆通行信息（如时间、地点等）。 可提供车头图像（可包含车辆全貌），在双立柱方案下，闪光灯补光时拍摄的图像可全天候清晰辨别驾驶室内司乘人员面部特征。单立柱方案时抓拍摄像机与闪光灯安装在同一根杆子上。 系统采用的抓拍摄像机，具备智能成像和控制补光功能，能够在各种复杂环境（如雨雾、强逆光、弱光照、强光照等）下和夜间拍摄出清晰的图片。
1.1.3.7 数据查询 可查询通行信息、报警信息、场内车辆、操作日志、设备状态等信息。 1.1.3.8 报警功能 当系统识别出来的车辆·车牌不符合条件时，或者车牌在黑名单库时，系统自动报警，提示工作人员进行检查，用户可根据实际需求选择不同的报警联动方式，如预览通道切换、报警输出、软件提示、LED显示等。
1.1.3.9 系统布设图 图2. 出入口布设图 1.1.4 主要设备选型 1.1.4.1 外置补光抓拍单元EVU-XX3X 1）产品说明: EVU-243X-TK系列出入口补光抓拍单元是由防护罩、补光灯以及高清智能摄像机组成，内置摄像机采用高清晰逐行扫描CMOS，具有清晰度高、照度低、帧率高、色彩还原度好等特点。产品广泛应用于电力大楼、电力营业厅大楼、4S店、小区、政府大院、停车场等出入口的车辆抓拍和识别。 2）技术参数： 成像参数 传感器类型 1/" Progressive Scan CMOS 最小照度 彩色@,AGC ON) 黑白 @,AGC ON) 快门 1秒至1/100,000秒 镜头接口类型 C/CS 接口 自动光圈 DC驱动 日夜转换模式 ICR红外滤片式 数字降噪 3D数字降噪 压缩标准
视频压缩标准 MJPEG/MJPEG 压缩输出码率 32 Kbps~16M bps 图像
图像格式 JPEG 最大图像尺寸 1920 × 1080 帧率 25fps(1920 × 1080) 图像设置 饱和度，亮度，对比度，白平衡，增益，宽动态通过软件可调 网络功能
存储功能 支持SD/SDHC,USB存储设备 支持协议 TCP/IP,HTTP,DHCP,DNS,RTP,RTSP,NTP,支持FTP上传图片 通用功能 心跳,密码保护,NTP校时 抓拍功能
图片格式 采用JPEG编码，图片质量可设 智能识别 车牌识别、车型识别、车辆检测 接口
通讯接口 1个RJ4510M/100M/1000M自适应以太网口,5个RS-485 接口，1个RS-232接口
外部接口 7路IO输入接口,7对IO输出接口(可接常亮灯) 1个SYNC，2个继电器输出 视频输出 1Vp-p Composite Output(75Ω/BNC)(BNC与SDI可选配) 补光
补光灯 外置3颗LED补光灯 一般规范
工作温度和湿度 -30℃~70℃,湿度小于90%(无凝结) 电源供应 DC12V±10% 功耗 15W
1.1.4.2 出入口控制终端DS-TPEXXX
1）产品说明: 出入口控制终端是一款专用于记录所有通行车辆，自动抓拍、记录、传输和处理的数据采集类终端。该产品采用X86架构、嵌入式无风扇设计，集图像采集、实时处理和数据传输等功能于一体，支持4车道数据接入，预留收费功能；支持过车数据存储、管理、查询；丰富的接口：3个232、2个485、4个百兆网口、2个千兆网口、4个USB、2路报警输入、4路继电器输出、1个VGA、1个音频输入、1个音频输出；具有智能集成度高、连续运行时间长、抗恶劣环境能力强的特点。 2）技术参数： 项 目 规 格 CPU Intel 赛扬 J1900 CPU ； 内存 内存4GB；
其他接口 4个10/100Mbps网口+2个1000Mbps网口、3个RS232、2个RS485、4个；2个开关量输入，4个继电器开关量输出、1个VGA输出接口，1个预留SATA接口、1个寸音频输入接口，1个寸音频输出接口、1个HDMI输出接口 操作系统 Windows 7E； 存储功能 硬盘：1T/2T/4T可选； 远程管理 支持远程进行权限设置或维护管理； 工作电压 主机12VDC，外接220VAC电源适配器； 工作环境温度 -10℃～+70℃； 工作环境湿度 10%~90%@40℃，无凝结； 外形尺寸 245mm(W)×66mm(H)×170mm(D)； 重量 。
1.1.4.3 防砸车检器 LD-2202-R 1）产品说明: 本系统采用线圈触发方式，用来检测来往通过车辆。 2）技术参数： 项目 技术规格 支持线圈通道数 2个 自动调谐电感范围 20μH～1000μH 车辆检出率 ≥99%。 灵敏度（-△L/L） %～%，有8级可调（0～7）。
线圈工作频率 28～120KHz，有4级可设（最高、高、低、最低）。
存在时间 2级可设（无效、5分钟），无效表示存在时间不确定，一般在50分钟以上
最大响应时间 32±2ms 线圈故障恢复时间 ≤100ms 线圈故障检测周期 <10ms
输出端口 光耦开关量输出，正向耐压70V，最大承受电流30mA 供电电源 DC12V。 功耗 ≤3W。 工作环境温度 -35℃～75℃
出入口控制系统
6.5.出入口控制系统6.5.1系统概述出入口控制系统是安全技术防范领域的重要组成部分，是现代信息科技发展的产物,是数字化社会的必然需求，是人们对社会公共安全与日常管理的双重需要。
是发展最快的新技术应用之一。
从广义上讲，出入口控制系统就是"数字化安防"的应用表现形式，是对人员、物品、信息、资金的流动的管理，它所涉及的应用领域和产品种类非常多。
而我们所说的出入口控制系统通常是指:采用现代电子与信息技术，在出入口对人或物这两类目标的进、出进行放行，拒绝，记录和报警等操作的控制系统，它是以识别人或物的数字化编码信息，数字化特征信息为技术核心，具有典型的"数字化安防"技术特征。
各种类型出入口控制系统，虽都具有相同的控制模型，但由于人们对出入口的出入目标类型，重要程度以及控制方式，方法等应用需求千差万别，带来对产品的功能、结构、性能、价格的要求有很大的不同，使得出入口控制系统的产品具有多样性的特点。
6.5.2系统能解决的问题出入口控制系统实际上要解决两个问题，一是人员识别、二是区域控制。
对出入写字楼、商场管理人员、办公人员、租户、消费人员等进行人员判别，通过门禁划分的不同区域，充许相应权限人员进出相应区域，达到科学管理目的，保证写字楼、商场的正常运营。
6.5.3整体功能和特点出入口控制系统，是一种高度智能化既可实时控制又可脱机使用的网络进出口监控和报警管理的安全系统。
系统能自动纪录读卡时间、开门信息、持卡人、报警信息等资料，供管理人员查询和统计处理。
对写字楼、商场内外正常的出入通道进行有效的管理，并控制人员的出入。
6.5.4设计目标出入口控制系统设计目标：是商业广场智能化建筑的各门禁点进行统一管理和控制。
6.5.5系统架构图6.5.6系统规划设计出入口控制系统布点：主要设于主要出入口、重要房间、重要机房（主要设备房、弱电机房、安保控制等）、办公楼梯间进出口等。
出入口控制系统使用联网型门禁控制系统，采用TCP/IP协议。
出入口控制系统工程设计规范
中华人民共和国国家标准出入口控制系统工程设计规范Code of design for access control systems engineeringGB50396-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第588号建设部关于发布国家标准《出人口控制系统工程设计规范》的公告现批准《出人口控制系统工程设计规范》为国家标准，编号为GB 50396-2007，自2007年8月1 日起实施。
其中，第3.0.3、5.1.7(3)、6.0.2(2)、7.0.4、9.0.1(2)条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二o o七年三月二十一日前言根据建设部建标E200i]87号文件《关于印发“二000至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国出入口控制系统工程建设实践经验的基础上，参考国内外相关行业的工程技术标准，广泛征求国内相关技术专家和管理机构的意见，制定了本规范。
本规范是《安全防范工程技术规范}GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC／TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010-********，传真010-********，E-mail：tcl00sjl@)以供修订时参考。

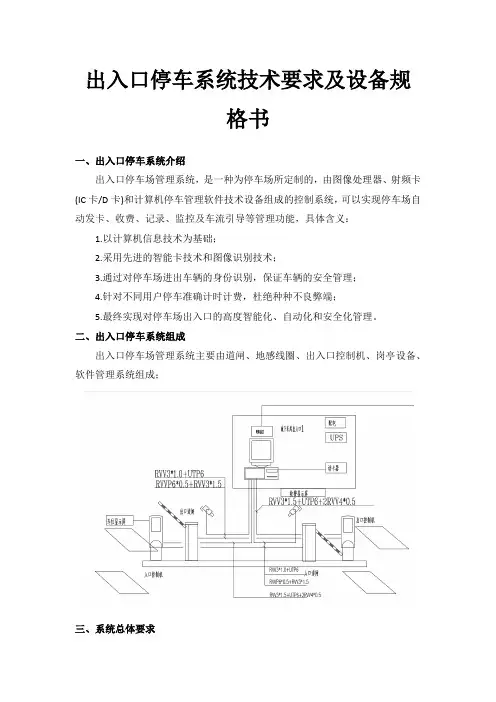

出入口停车系统技术规格书
出入口停车系统技术要求及设备规格书一、出入口停车系统介绍出入口停车场管理系统，是一种为停车场所定制的，由图像处理器、射频卡(IC卡/D卡)和计算机停车管理软件技术设备组成的控制系统，可以实现停车场自动发卡、收费、记录、监控及车流引导等管理功能，具体含义：1.以计算机信息技术为基础；2.采用先进的智能卡技术和图像识别技术；3.通过对停车场进出车辆的身份识别，保证车辆的安全管理；4.针对不同用户停车准确计时计费，杜绝种种不良弊端；5.最终实现对停车场出入口的高度智能化、自动化和安全化管理。
二、出入口停车系统组成出入口停车场管理系统主要由道闸、地感线圈、出入口控制机、岗亭设备、软件管理系统组成；三、系统总体要求系统对过往车辆进出道口时通过摄像机识别车牌号码、图像预处理、特征提取等技术识别车辆，实现免取卡、不停车的快速通道管理。
对固定用户（如月卡车、内部免费通行车辆）无需每次缴纳停车费便可自由进出。
对临时外来车辆通过出入口值守机器人，实现无人值守管理，并且将现场值守服务，虚拟委托，实现服务托管。
系统应支持以下功能：1.支持手机扫码付、刷码付；2.支持银联刷卡闪付；3.支持双向语音对话；4.配备摄像头，支持车主－值班中心双向音视频沟通；5.云端有人值守：接受问询、故障处理、纠正车牌；6.支持协助接受服务和主动介入式服务；7.支持无牌车进出扫码支付；8.配备有线通信，连接云端；四、系统技术要求1.采用视频车牌号识别技术有效地提高出入口车辆的通行效率，入口实现不停车入场，出口实现固定车辆、满足免费时段内的车辆、自助缴费（手机、自助缴费机）车辆、中央服务台缴费车辆可不停车出场，出口岗亭收费车辆免缴卡直接缴费快速出场，并配备手持收费机，在极端高峰时间采取人工收费方式。
2.智能停车场系统的高清出入口摄像机在网络阻碍、软件故障等意外情况下，系统可降级到脱机模式，保障车辆的正常进出流程，当网络恢复正常时，脱机进出场数据将自动上传至数据库同步。
车牌识别系统
一、车牌识别出入口管理系统设计1.1系统简介停车场基于车牌识别管理模式的系统，设备一般包括车牌识别专用摄像机、车牌识别器、信息显示屏、自助缴费终端、电动道闸、图像对比和车牌识别系统、计算机等。
为了满足客户不同管理需求，各个设备可以灵活组合。
在本项目中，系统需要对临时用户、固定用户进行实时管理，对其出入的时间、车牌号、图像进行严格记录、识别和登记，并按照停车时间和计费规则对各种车辆进行收费，并防止车辆丢失。
智能车牌识别收费管理系统系统图主要功能：●车牌识别比对功能，防止车辆被盗●语音提示，人性化操作提示●支持灵活费率设定，不限时段，多种设定。
●支持车牌识别缴费功能，免除临租卡的发放，提高通行速度●多进多出联网系统管理，支持出入口嵌套管理功能●异常情况处理，满足消费报警、应急手动等●支持51park网站的车位查询和预定功能，利于数据集中、管理集中其他子系统介绍●一卡通支付、手机支付：用一卡通、手机支付缴停车费，替代临租卡，刷卡付费一次完成，还可自助缴费。
●ETC缴费利用ETC有源卡，读卡距离6－10米，可不停车通过，提高通行效率，减少出入口数量。
●车牌识别，集中收费利用车牌识别技术，获取车牌号码，替代临租卡的发放，驾车者在收费处输入车牌号就可缴费，提高了效率。
●无人职守自助缴费驾车者自己在终端上输入车牌号码，调取入场记录，用一卡通、手机、信用卡等方式自助付费，提高了服务水准。
●折扣机，积分扣缴对在商场酒店消费的客户，通过折扣机减免停车费，可用消费积分抵车费，吸引有效用户，提高商场收入。
●车位查询和预定（配合51park网站）通过无线网络，自动上报停车场的空车位、收费价格等信息，供51park网站的客户查询和预定，预定信息从51park网站下传到收费系统，并自动处理。
停车管理系统出入口设置在停车场入口处设置车牌识别摄像机、LED显示屏（带语音）、自动道闸、地感线圈等。
设备位置如图所示：车辆入口管理设备示意图在停车场的出口处设置摄像机、LED显示屏（带语音）、自动道闸、地感线圈、岗亭、计算机等。
停车场出入口控制机管理系统施工方案设计20150909
项目名称：停车场出入口管理系统文件编号：停车场出入口管理系统施工规范版本号：Ver1.0编写人：徐树成编写时间：2015-9-9部门名：研发中心审核人：审核时间：修订历史（Revision history）重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
电源要求●请严格遵守当地各项电气安全标准。
●请使用满足SELV（安全超低电压）要求的电源。
●请在安装配线时装入易于使用的断电设备。
●请在设备运行前检查供电电源是否正确。
●请保护电源软线免受踩踏或紧压，特别是插头、电源插座和从装置引出的接点处。
使用环境要求●请勿将设备对准强光（如灯光照明、阳光等）聚焦。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请勿将任何液体流入设备。
●请勿阻挡设备附近的通风。
●请勿重压、剧烈振动或浸泡设备。
●请在运送设备时以出厂时的包装或同等品质的材质进行包装。
●建议配合防雷器使用本设备，提升防雷效果。
●建议将设备上的接地孔接地，提高设备可靠性。
操作与保养要求●请勿私自拆卸设备。
●请勿直接碰触到感光器件CCD或CMOS，可用吹风机除去镜头表面的灰尘或污垢。
●请使用柔软的干布或用干净的软布蘸取少量中性清洁剂清洁本设备。
●请勿直接碰触及擦拭半球的球罩表面。
●请使用生产厂商规定的配件或附件，并由专业服务人员进行安装及维修。
●请在使用激光束设备时，避免使其表面受到激光束的辐射。
●请勿同时对设备提供两种及以上供电方式，否则可能导致设备损坏。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
目录第一章简介......................................................................... - 7 -1.1目的 (7)1.2适用范围 (7)1.3读者范围 (7)1.4停车场出入口管理系统组成 (7)1.4.1 系统清单................................................................... - 8 -1.4.2 前端设备简介 ............................................................... - 9 -1.5主要设备介绍 (10)第二章设备安装................................................................... - 11 -2.1安装规划 (11)2.1.2安全岛及岗亭............................................................... - 11 -2.1.3 设备安装规划 .............................................................. - 12 -2.1.4 安全岛穿线管道布设 ........................................................ - 13 -2.2设备安装 (14)2.2.1 相机安装.................................................................. - 14 -2.2.2 出入口挡车器安装 .......................................................... - 15 -2.2.3 出入口票箱................................................................ - 16 -2.2.4余位屏安装................................................................. - 16 -2.2.5 收费读卡器................................................................ - 16 -2.3线圈切割 (16)2.3.1 线圈切割规格 .............................................................. - 16 -2.3.2 线缆推荐.................................................................. - 17 -2.3.3 工艺要求.................................................................. - 17 -2.4减速带要求 (18)第三章系统布线、接线.............................................................. - 19 -3.1系统布线图示 (19)3.2系统接线 (20)3.2.1全局接线图示............................................................... - 20 -3.2.2接线分解................................................................... - 20 -第四章系统调试................................................................... - 25 -4.1出入口相机 (25)4.1.1 场景要求.................................................................. - 25 -4.1.2 相机抓拍参数设置 .......................................................... - 26 -4.1.3 相机抓拍图片OSD信息参数 .................................................. - 27 -4.2出入口票箱 (27)4.2.1 票箱IP .................................................................... - 27 -4.2.2 控制机客户端软件 .......................................................... - 28 -4.2.3 控制机单车道车检器使用说明 ................................................ - 30 -4.4道闸无线遥控 (31)4.5余位屏、收费屏、收费软件、平台软件 (32)4.6系统功能验证 (32)4.6.1 车检器功能确认 ............................................................ - 32 -4.6.2 票箱功能确认 .............................................................. - 33 -4.6.3 挡车器功能确认 ............................................................ - 33 -4.6.4防砸功能调试............................................................... - 34 -第五章常见问题汇总................................................................ - 35 -第一章简介1.1 目的为产品部、区域技术支持、工程人员提供标准施工文档，确保系统安装符合规范。
