变电站备用电源自动投入装置的运行维护探讨
浅析变电站备自投装置的应用及调试
浅析变电站备自投装置的应用及调试摘要：文章依据目前电网运行特点，分析了备自投装置的工作原理，备自投装置的优点，备自投装置二次接线的重要性，以及备自投在电网运行中所起到的作用。
从现场施工调试的角度分析了备自投装置调试的具体实施方法和存在的问题。
关键词：备自投；方式；逻辑；调试0引言备自投装置全称为备用电源自动投入系统，当工作电源故障或其它原因断开后，能自动、迅速地将备用电源投入工作或将用户切换到备用电源上去，而使用户不致于被停电的一种安全自动装置。
备自投对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。
备自投装置是备自投系统的核心部分。
备自投装置有电磁式、机电式的，现在微机型的应用比较普遍。
备自投在不同的电压等级如110kV、35kV、10kV、0.4kV系统的供配电回路都可使用。
尽管不同厂家不同品牌的微机备自投装置的型号和外形不同，但其功能和原理大体相同。
目前电网要求凡具备环网供电条件，可能因系统运行需要而采取解环等措施的变电站，应设计和配置备自投装置；对新建、扩建的变电站，应对其配置备自投装置的必要性进行研究，并根据需要同步建设；一次网架结构发生变化时，应对相关变电站备自投功能、配置的适应性进行分析研究，必要时进行调整、改造。
本文主要讨论变电站备自投的应用和调试。
备自投装置用于变电站有备用电源的情形，在主电源因故障断开后，自动迅速的投入备用电源恢复供电，以提高供电可靠性。
备用投装置按照动作对象划分，分为母联（分段、桥）备自投，线路备自投和主变备自投等。
本文主要介绍进线备自投（进线备投）和分段备自投（母联备投）两种方式，所谓进线备投指进线主电源工作，备用电源不工作；母联备投指主备电源一起分列运行互为备用。
1备自投装置通用逻辑条件备用电源备自投的工作过程首先是判断是否满足工作条件（主备电源是否正常工作，断路器位置正常及无备自投闭锁条件），满足条件后经设定时间充电完毕。
当主电源因故障失电导致母线失压，装置自动检查相关备自投投入条件，满足则先跳开失电侧断路器，后则合上备用电源侧断路器。
110kV变电站备自投运行方式分析
110kV变电站备自投运行方式分析摘要：随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长，用户对供电质量和供电可靠性的要求日益提高，备用电源自动投入是保证配电系统连续可靠供电的重要措施。
因此，备自投已成为中低压系统变电站自动化的最基本功能之一。
备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后，能自动、迅速地将备用电源或备用设备投入工作，使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。
采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。
关键词：110kV；变电站；备自投运行方式1 备自投方式及基本要求1.1 备用电源自投的方式备自投主要用于中、低压配电系统中。
根据备用电源的不同，备自投主要有以下两种方式：1、母联断路器自动投入：如图1，金海变#1主变、#2主变同时运行，母联710开关断开，#1主变与#2主变互为备用电源，此方案也称为“暗备用”接线方案；2、进线备用电源自动投入：金海变兴金853开关和振金743开关只有一个在分位，另一个在合位，因此当母线失压，备用线路有压，并且兴金853线(振金743线)无电流时，即跳开兴金853开关(振金743开关)，合上振金743开关(兴金853开关)，此方案也称为“明备用”接线方案。
图1 110KV金海变正常运行方式1.2 备自投的基本要求备自投工作时有以下几点基本要求：1、主供电源确实断开后，备用电源才允许投入；2、备自投只允许动作一次；3、手动跳开主供电源时，应闭锁备自投；4、工作母线失压时还必须检查工作电源无流，才能启动备自投，以防TV二次三相断线造成误动。
2 110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。
目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。
下面以重庆电网110kV土场变电站为例分析备自投组网方式。
备用电源自动投入在变电站应用及其调试技术
备用电源自动投入在变电站的应用及其调试技术一、概述国家于近期发布了《电力安全事故应急处置和调查处理条例》（中华人民共和国国务院令第599号）及《生产安全事故报告和调查处理条例》（中华人民共和国国务院令第493号），对电网可靠供电提出了更高的要求，对于县级电网减供负荷达50%以上的认定为一般事故，而如今电网中存在大量的变电站由于各种原因不能实现双回供电，比如由于会造成电磁环网而只能一回供电一回备用的110kv变电站，再如因并列运行将造成短路电流过大的主变低压侧母线分段开关而采取了分段运行方式等，都将因一路电源消失而造成大面积停电，电力系统为保证向用户连续可靠供电，必须采取有效措施，尽量缩小其影响，保证电力系统安全可靠供电，因此电力系统安全自动装置得到了广泛的应用，而备用电源自动投入装置（简称“备自投”）正是这些应用的重要体现。
二、备自投技术在变电站的应用一般而言，对于供电可靠性要求较高的重要用户必须具备两个或多个供电电源，但是为了减少短路容量、合理分布潮流和避免电磁环网，提高电网运行的可靠性，在不允许并联运行时，采取由一个供电电源作为工作电源，其余电源作为备用的方式（可分为明备用和暗备用）。
正常运行时，用户由工作电源供电，当工作电源由于某种原因（正常的操作闭锁除外）跳闸后，应主动而快速地切换到备用电源上，使用户重新获得工作电源。
能实现此种功能的装置，称为备用电源自动投入装置，简称备自投。
由于备自投装置接线相对简单、经济、成功率较高，能够较好地实现对用户的相对连续供电（会间断几秒钟，依据运行方式、由定值整定），备自投在变电站的110kv及以下系统中得到了广泛的应用。
但目前存在许多变电站无备自投装置、有安装未调试或已调试未投入现象，如我局南林变、童游变等，现在正在完善中。
三、备自投调试技术由于变电站运行方式及备自投装置本身的特殊性，相对于其它装置的调试，备自投装置的调试需要注意更多的环节。
如：下图1所示，两台主变分列运行，一台主变分别带一段母线运行，母分开关热备用。

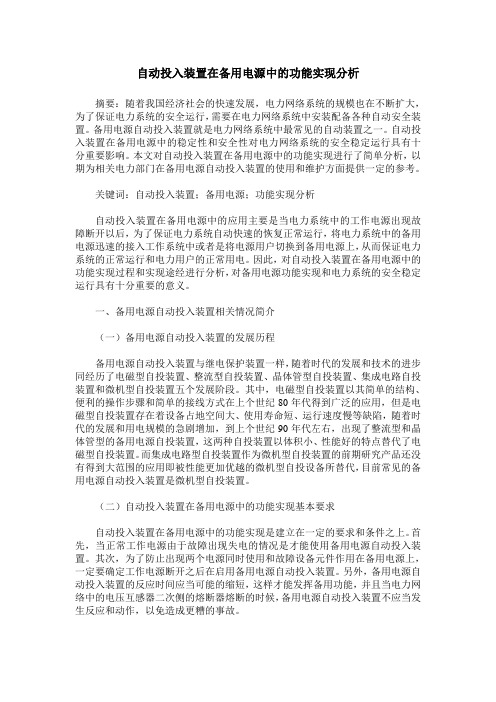

自动投入装置在备用电源中的功能实现分析
自动投入装置在备用电源中的功能实现分析摘要：随着我国经济社会的快速发展，电力网络系统的规模也在不断扩大，为了保证电力系统的安全运行，需要在电力网络系统中安装配备各种自动安全装置。
备用电源自动投入装置就是电力网络系统中最常见的自动装置之一。
自动投入装置在备用电源中的稳定性和安全性对电力网络系统的安全稳定运行具有十分重要影响。
本文对自动投入装置在备用电源中的功能实现进行了简单分析，以期为相关电力部门在备用电源自动投入装置的使用和维护方面提供一定的参考。
关键词：自动投入装置；备用电源；功能实现分析自动投入装置在备用电源中的应用主要是当电力系统中的工作电源出现故障断开以后，为了保证电力系统自动快速的恢复正常运行，将电力系统中的备用电源迅速的接入工作系统中或者是将电源用户切换到备用电源上，从而保证电力系统的正常运行和电力用户的正常用电。
因此，对自动投入装置在备用电源中的功能实现过程和实现途经进行分析，对备用电源功能实现和电力系统的安全稳定运行具有十分重要的意义。
一、备用电源自动投入装置相关情况简介（一）备用电源自动投入装置的发展历程备用电源自动投入装置与继电保护装置一样，随着时代的发展和技术的进步同经历了电磁型自投装置、整流型自投装置、晶体管型自投装置、集成电路自投装置和微机型自投装置五个发展阶段。
其中，电磁型自投装置以其简单的结构、便利的操作步骤和简单的接线方式在上个世纪80年代得到广泛的应用，但是电磁型自投装置存在着设备占地空间大、使用寿命短、运行速度慢等缺陷，随着时代的发展和用电规模的急剧增加，到上个世纪90年代左右，出现了整流型和晶体管型的备用电源自投装置，这两种自投装置以体积小、性能好的特点替代了电磁型自投装置。
而集成电路型自投装置作为微机型自投装置的前期研究产品还没有得到大范围的应用即被性能更加优越的微机型自投设备所替代，目前常见的备用电源自动投入装置是微机型自投装置。
（二）自动投入装置在备用电源中的功能实现基本要求自动投入装置在备用电源中的功能实现是建立在一定的要求和条件之上。
备用电源自动投入装置浅析
不同 ， 这种方式不会造成Ｉ 母 的短 时失压 ， Ｉ Ｂ 因此 比较常用于电 力 系统 中。
备用 电源 自动投入装置 ， 简称备 自投 ， 是在工作 电源 因故障 被断开 以后 ，自动而迅速地将备用电源投入工作 的自动装置【 ｌ 】 ｏ
３Ｉ ： ）／失压 ， － ￣ 确保５ １ ￣ ｏ ５ 开后 ， 先合上５ ２ ３ 再合上５ １ 由两台 ２， 主变一起带四段母线运行 ，这样可以避免一台主变带的负荷过 高， 而另一台主变轻载运行 ， 与第二种方式相 比， 第三种方式更
接到 ３ Ｌ Ｄ 间隔 ， 而实现从 同一变 电站过来 的两 回线路作 为主 从
１Ｉ ）母失压 ， 确保跳开５ １ ， ０ 后 合上５ １然后断开５ ２ ， 延 ２， ０ Ｂ再 时合上 ５ ２ 实现 每台 主变 带两 段母线 （ 处将 Ｉ ３， 此 Ｉ 、Ｉ母 当 Ａ母 Ｉ Ｂ 作两段母 线 ） 的功能 。 在此动作过程中 ， Ｂ Ｉ 母会有短时 的失压 ， Ｉ 但不至于造成＃ 、 ３ ２ ＃ 主变 的非 同期合闸。但 目前电力 系统 中比 较常见的是主变高压侧并列运行 ， 因而此种方 式不太适合 于对 供电可靠 性要 求 日益攀升的电力 系统 。
加普遍 。
１２ １ ０ ｋ ． １ Ｖ备 自投
随着社会 的发展 ， 户对 供 电可靠性 的要求越来越 高 ， 备 用 安装 用电源 自动投入装置成为了提高供电可靠性不可或缺 的措施 。 备 自投在保证 电力系统连续可靠 供电方 面发挥 了重要作用 ， 现 对２ ０ｋ 及以下备 自投进行简单的分析。 ２ ｖ
站 出来 的两 线路 同时受到破坏的可能性极大 ， 此时 的备 自投方式变 成 了两主一备 。
的情 况下不至于导致备 自投误动作 。
备用电源和备用设备自动投入装置课件
Part
03
备用设备的种类和特点
UPS不间断电源设备
总结词
不间断、稳定、可靠
详细描述
UPS不间断电源设备是一种能够提供持续、稳定、可靠电源的设备，主要用于 计算机、通信、医疗等对电源稳定性要求较高的领域。
EPS应急电源设备
总结词
应急、快速、高效
详细描述
EPS应急电源设备是一种在紧急情况下能够快速、高效提供电源的设备，主要用 于消防、电力、交通等需要快速响应的领域。
自动投入装置的组成
电源模块
1
包括主电源和备用电源， 提供设备所需的电能。
报警模块
4
在出现故障或异常情况时 ，发出报警信号以提醒操 作人员。
控制模块
2
负责检测电源状态、进行
逻辑判断和发出控制指令
。
执行模块
3
根据控制模块的指令，执 行电源的切换操作。
自动投入装置的工作流程
实时监测
自动投入装置持续监测主电源和 备用电源的电压、电流等状态参 数。
备用设备的功能
备用设备能够在主电源故障时自 动或手动启动，提供临时供电， 确保设备或系统的正常运行。
备用电源和备用设备的重要性
保障生产安全
备用电源和备用设备能够确保生 产设备或系统的正常运行，避免 因停电而导致的生产中断或设备 损坏。
增强企业竞争力
拥有可靠的备用电源和备用设备 能够提高企业的竞争力，赢得客 户的信任和市场份额。
培训和管理
对操作人员进行培训，提高他们的技能和安全意识。同时，建立设 备管理制度，明确设备的管理责任和要求。
应急预案
制定应急预案，应对设备故障或其他紧急情况，确保能够及时采取 措施，减少损失。
110kV备用电源自动投入方案的探讨
备 用 电源 自动 投 入装 置 是 当工 作 电 源 因故 障断 开 以 后 ， 自动 而迅 速 地 投入 备 用 电源 ， 能 或将 用 户 切 换 到 备 用 电 源上 去 ， 而 使 用 户不 至 于 被 停 电 的一 种 自动 装 置 ， 从 简
①正常运行方式下 ２０ｋ ２ Ｖ岗华 站 １０ ｋ 岗 登 甲线 １ Ｖ 断 路 器 和 １０ｋ 登 乙线 断路 器均 在 合 闸位 置 ；１ Ｖ 岗 １ １０ 登 ｋ 塘 站 １０ｋ 岗 登 甲线 带 负 荷 ，１ Ｖ岗登 乙 线 热 备 用 ； １ Ｖ １０ｋ １０ｋ 分 段 断 路器 ３ Ｌ 合 闸位置 。 Ｖ １ Ｄ 在 ② 安 稳 系 统 和安 自装 置 动 作切 除 的负 荷 不 被 备 自投 重 新投 入 。按 照 安稳 系统 和 安 自装 置 动作 切 除 的 负荷 不 被 备 自投 重 新 投 入 的原 则 ，被 安稳 装 置 切 除 的负 荷应 闭 锁 相应 的备 自投 装置 。 当前 常 规 备 自投 不 具 备 被 稳控 远 方 闭锁 功 能 ， 功 能 目前 实 现 的难 度 很 大 ， 以很难 保 证 该 所
称 备 自投 。 近年 来 ， 随着 电 网规 模 的 日益 壮 大 ， 网结 构 电 越 来 越 复 杂 ，为 提 高 电力 系 统 供 电 可靠 性 及 消 除 电磁 环 网 对 系统 安 全运 行 的威 胁 ， 探讨 １０ｋ 备用 电 源 自动 投 １ Ｖ 入装 置 的 配置 很 有必 要 。
式 要求 ；要 正 确 选取 备 自投 装 置 的 充 电 、放 电和 启 动 条 件 ， 证 备 用 电 源 自动 投 入装 置 只 动作 一 次 。 保
３ 备 自投 的充 放 电条 件
３１ 充 电条 件 ．
变电站所用备自投装置及回路的分析与改进
变电站所用备自投装置及回路的分析与改进一、背景站用电是指供给变电站主变冷却系统，断路器储能电源，开关、刀闸端子箱、机构箱加热器电源，直流系统充电装置电源、检修照明电源以及变电站生产生活等用电。
随着变电站内电力设备的逐渐增多，对站用电源的可靠性要求也越来越高，尤其对于重要的枢纽变电站，站用电源是否正常工作直接关系到站内设备的运行。
目前对于110kV变电站的10kV母线基本上都是采用单母线分段接线方式，由于电网规模的不断扩大，110kV侧的三相短路电流也随之加大，导致目前10kV系统都只能采用分列运行，而所用变一般都是分别接于两段10kV母线上，因此就存在两台所用变间的互相切换问题。
过去基本上是采用手动操作进行两电源间的切换，这样就会延长停电时间，有时还会造成带电拉合开关，而且目前绝大部分的110kV变电站已实现无人值守。
使站用电一次侧接于不同的电源上其容量能满足站用电负载要求并具有“备自投”功能是保证站用电系统安全可靠供电的前提。
所用变低压侧备自投装置能确保任一路站用电源故障时给变电站内的交直流系统用电提供安全保障，因此对电力系统的安全可靠运行具有重要意义。
二、备自投装置工作原理（一）基本结构备自投装置是供电网络系统自动装置与继电保护装置相结合，是一种对供电网络提供不间断供电的经济而又有效的技术措施。
当工作电源因故障或其他原因消失后，备自投能够将备用电源或其他正常工作电源自动、迅速地投入工作，并断开工作电源。
备自投运行分为全自动、半自动及退出三种模式。
全自动模式要求自动备投和自动恢复，半自动模式仅要求自动备投不要求自动恢复，退出模式时切除备自投功能，逻辑框图如下所示。
（二）运行要求根据《电力装置的继电保护和自动装置设计规范》（GB50062-92）规定，对备自投装置的基本要求如下：①工作电源不论因何种原因失电时（如工作电源故障或被误断开等），备自投均应动作。
②应保证在工作电源断开后，备用电源才能投入。
备用电源自动投入装置调试
4.参数整定
（1）低电压继电器KV1、KV2动作电压整定。首先考虑在工作变压器高、低母线的出线电抗器或变压器后面短路(见图8-2中k1点、k2点)时，低电压继电器KV1、KV2不应动作。
（2）变压器T1故障。T1的保护动作→KM1触点闭合→使YT1、YT2通电→1QF、2QF跳闸→2QF的动合辅助触点2-2打开→KL线圈失电，其动合触点延时打开。在KL触点打开之前(正电源→2QF辅助触点3-3→KL触点→KM2线圈→负电源)→KM2动作→3QF、4QF合闸→KL的动合触点延时打开，保证了AFS装置只动作一次。
I段母线故障或由I段供电的出线故障而出线断路器未断开时，动作过程同上。
（3）电力系统内故障使I段母线失去电压。当电力系统内故障，高压工作母线电压消失，使I段母线失去电压时，变压器T1的保护装置不动作，断路器1QF、2QF未断开，这时ATS装置由低电压继电器起动。I段母线失压→KV1、KV2动作→其触点闭合→KM3励磁→KT动作(正电源→KM3触点→KT线圈→KV1、KV2触点→电压互感器的辅助触点→负电源)→KM1，KM1→YT1、YT2通电→1QF、2QF跳闸，而后的动作过程如（2）中所述，最后备用变压器T0自动投人。
其次在工作母线出线上发生故障时(见图8-2中k3或k4点)，母线残压很低，接近于零，低电压继电器KV1、KV2必然动作。
一般选择KV1、KV2的动作电压等于额定电压的25％。
（2）过电压继电器KV3的动作电压整定。过电压继电器的动作电压，应按备用电源母线最低运行电压和保证电动机自起动两个条件整定。
一般情况，过电压继电器动作电压按额定电压的75％整定。
备用电源自动投入装置的工作原理浅析
备用电源自动投入装置的工作原理浅析摘要］文章分析备用电源自动投入装置的工作原理，为排涝泵站供电连续性问题提供解决方案。
［关键词］排涝泵站；停电；接线方式；备自投梧州市是广西东部的中心城市，位于珠江流域西江水系的浔江、桂江及西江三江汇合口处，由于市区的地势比江河的洪水水位低，所以每逢汛期，雨季，城区就会受到外洪内涝的威胁。
为了保障人民生命财产安全，减少洪涝灾害造成的损失，梧州市在城区相继建成了12多公里的防洪堤和8个排涝泵站，在防洪排涝方面发挥了极大的作用，有效地促进了地方经济的发展。
但排涝泵站作为一级用电负荷，在实际运行中却遇到这样的问题，那就是雷暴雨导致泵站主供电源停电时，我们通过人工操作将泵站切换到备用电源供电最少需要20分钟左右的时间，这对分秒必争的抗洪抢险来说，是很不利的。
如何保证排涝泵站供电的连续性，维持排水系统的安全运行，是我们必须面对的问题。
一、备用电源自动投入装置的工作原理在电力系统中，有一种安全自动装置，由于结构简单、投资少，可靠性高，能保证用户不间断供电而被广泛应用，这种装置称之为备用电源自动投入装置，简称bzt装置，如果将它应用到我们的排涝泵站，就能很好地解决排涝泵站供电连续性的问题。
下面通过对备用电源自动投入装置工作原理的分析来说明它是如何解决供电连续性的问题。
备用电源备动投入装置（bzt）是电力安全自动装置的一种，作用是当正常供电的线路发生故障而停电时，能自动而迅速地将备用电源投入工作或将负荷切换到备用电源上去，从而保证用户的连续供电。
如图1所示的接线方式为桥形接线，正常的运行方式是：dl1、dl2在合位，dl3在分位，进线1通过dl1向10kv ⅰ段母线供电，进线2通过dl2向10kv ⅱ段母线供电，桥开关dl3作为备自投开关。
其动作逻辑为：当进线1因故障失电，备自装置判断出10kv ⅰ段母线失压，进线1无电流，10kv ⅱ段母线有电压，动作跳开dl1开关，合上dl3开关，确保了两段母线不失压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站备用电源自动投入装置的运行维护探讨摘要:本文以变电站备用电源自动投入装置为研究对象,结合变电站运行系统实际情况,从运行与维护这两个方面入手,针对变电站备用电源自动投入装置的具体工作要点展开了较为详细的分析与阐述,旨在于引起各方关注与重视。
关键词:变电站备用电源自动投入装置运行维护分析
大量的实践研究结果证实:对于整个变电站运行系统而言,备用电源自动投入装置动作执行过程中的准确性与及时性程度将直接对整个变电站安全生产的实现造成决定性的影响,从这一角度上来说,针对变电站备用电源自动投入装置在实践应用过程中的运行与维护工作进行系统规范,无疑有着重要意义。
笔者试从运行与维护这两个方面,详细探讨变电站备用电源自动投入装置的工作要点。
1 变电站备用电源自动投入装置运行工作分析
在变电站备用电源自动投入装置正常投入运行之后,要求电气运行工作人员严格参照备用电源自动投入装置的基本运行规范与章程,针对备用电源自动投入装置以及与之相对应的二次回路运行情况展开定期巡查与切换试验工作,确保整个备用电源自动投入装置能够在变电站需要时自动且可靠的投入正常运行状态当中。
具体来说,对于变电站备用电源自动投入装置而言,运行阶段的主要工作内容包括以下四个方面。
(1)在正常情况下,变电站备用电源自动投入装置的投用方式应当与变电站一次回路运行方式保持一致性状态。
相关工作人员应当在交接班下针对系统工作状态以及备用电源自动投入装置的运行方式进行详细检查,确保备用电源自动投入装置切换开关与具体投用位置的对应性,同时保障该装置备用容量的充足性。
(2)与此同时,需要针对整个变电站运行系统下的交流电压回路运行状态予以持续性监视,确保备用电源自动投入装置能够在任何状态下具备与之相对应的供电电压。
在此过程当中,还应当针对备用电源自动投入装置以及二次回路系统存在的缺陷以及误动动作情况加以详细记录与消除。
在变电站运行出现突发性紧急情况下,先将备用电源自动投入装置退出运行,防止其后期出现误动动作。
(3)特别需要注意的一点是:在备用电源自动投入装置执行操作动作的基础之上,相关工作人员特别需要关注的是对备用电源自动投入装置动作正确性与及时性的评价与检查。
同时还需要判定整个变电站运行系统的基本情况以及备用电源自动投入装置所带负荷指标是否处于整个容量允许范围之内,结合以上判定结果针对整个备用电源自动投入装置进行必要的复归处理。
(4)相关工作人员还应当结合参与电力系统运行的整个备用电源自动投入装置所对应的基本操作与运行规程,按照定期方式进行有关备用电源自动投入装置的自投试验作业,其目的在于检查备用电源自动投入装置动作的可靠性程度。
在当前技术条件支持下,有关备用电
源自动投入装置所开展的定期性自投试验周期应当控制为两个月1次的执行频率,在时间安排上尽量与整个变电站运行系统工作母线设备定期检修的开展时间保持一致。
2 变电站备用电源自动投入装置维护工作分析
在有关变电站备用电源自动投入装置维护工作的开展过程当中,除需要按照定值要求从电压定值与时间定值这两个方面入手,针对备用电源自动投入装置进行整定复核处理外,维护工作开展过程中还应当重点关注以下几个方面的问题。
(1)变电站备用电源自动投入装置维护过程当中需要针对整个装置所涉及到的全部设备元件以及回路运行系统进行详细的检查与检验作业。
结合我国现行《保护继电器检验规程》中所涉及到的相关要求与规范展开有关继电器装置的检验作业。
在此过程当中需要特别重视对每个继电气设备节点与开关辅助接点运行状态的可靠性检查,同时安排专人针对整个维护过程进行详细监督。
(2)维护工作开展过程当中还应当针对备用电源自动投入装置定值自身以及所对应断路器装置保护定值进行详细检查。
特别是在整个变电站运行系统负荷出现较大的调整或是改变的情况下,应当及时由专人展开有关备用电源自动投入装置自启动电压指标以及保护定制的计算与检验工作,按照所得出的相应数据进行有关备用电源自动投入装置基本指标参数的调整处理。
借助于此种方式能够有效避免在变
电站系统运行状态下,受工作母线负荷波动较大因素而有引起的电压降低问题,同时避免因电压指标下降问题而导致备用电源自动投入装置误动动作。
(3)与此同时,要求在备用电源自动投入装置做出动作响应之后,其电源开关所对应的保护选择特性能够基本与整个变电站运行系统的工作电源开关保护选择特性表现为一致性状态,从而在配合上级与下级保护的过程当中实现对运行故障的可靠性剔除,同时也将保护范围内所存在的末端故障予以及时切断处理,达到提高变电站运行系统供电可靠性与持续性的目的。
3 结语
通过本文以上分析需要认识到:在整个变电站系统的正常运行状态下,通过引入备用电源自动投入装置的方式能够最大限度的消除各种因素影响下变电站运行系统可能出现的供电隐患与质量问题,其重要意义极为突出,值得关注。
总而言之,本文针对有关变电站备用电源自动投入装置运行维护工作过程当中所涉及到的相关问题展开了详细分析与说明,旨在于引起各方工作人员特别关注与重视,从而为今后相关研究与实践工作的开展提供一定的参考与帮助。
参考文献
[1] 宋国堂,于海鹏,赵文静,等.备用电源自动投入装置应用中的误动问题分析及应对措施[J].电力自动化设备,2010,30(7):147-150.
[2] 凌永华,李卫国.110kV远方备用电源自动投入装置的研制及其应用推广[J].继电器,2004,32(8):73-76.
[3] 相咸政,陈晖,李臻,等.适应安控系统的微机备用电源自动投入策略[J].电力系统自动化,2006,30(4):84-86,101.
[4] 姚成,徐石明,桑林,等.基于电网调度自动化系统实现备用电源自动投入[J].电力系统自动化,2009,33(24):75-77.
[5] 韩学军,吴修胜,禄花敏,等.CSB 21A数字式备用电源自动投入装置的一次误动行为分析及整改建议[J].继电器,2004,32(16):69-70.。
