高煤公司ZBC100-300K(B)技术协议201111118 - 副本
高煤公司设备规格和技术参数
高煤公司设备规格和技术参数一、KJ550煤矿冲击地压在线监测系统（一）系统介绍1、原理及功能煤矿冲击地压在线监测系统是基于“当量钻屑法”的基本原理和“多因素耦合的冲击地压危险性确定方法”研制的能够实现准确连续监测和实时报警冲击地压危险性和危险程度的监测系统。
冲击地压实时在线监测预警的基本原理是通过监测找出岩层运动、支承压力、钻屑量与钻孔围岩应力之间的内在关系。
通过实时在线监测工作面前方采动应力场的变化规律，找到高应力区及其变化趋势，实现冲击地压危险区和危险程度的实时监测预警和预报。
主要功能如下：（1）能够实时监测工作面应力的变化动态、能够显示危险区位置、危险性、发展趋势；（2）能够监测和检验卸压工程的有效性和卸压效果；（3）能够实现危险区的预警。
2、系统结构根据煤矿冲击地压监测预警的需要，该系统由监测相对应力的压力传感系统、井下监测主机、地面监测主机及数据传输多芯通信电缆和光缆组成。
具体系统结构设计如图1所示，系统应力变化云图如图2所示。
图1 监测回采工作面KJ550系统结构示意图图2 系统应力变化动态云图3、产品的技术参数（1）监测点数60点。
（2）压力传感器量程0~60MPa，灵敏度0.05MPa。
（3）所有电路采用本质安全性设计，所有井下组件达到防爆标准。
（4）井上下数据传输距离40km。
（5）采用光电转换技术。
（6）采样速率250kS/s。
（7）煤安防爆。
（8）24小时不间断监测。
（9）远程监控。
二、煤矿微震监测系统（一）产品说明1、设备名称SOS煤矿微震监测系统2、设备概述SOS煤矿微震监测系统是波兰矿山研究总院采矿地震研究所设计制造的新一代微震监测仪。
采矿地震研究所八十年代开发了第一代数字微震监测仪LKZ，九十年代开发了新一代的发展为ASI数字化微震监测仪，目前已更新为WINDOWS-XP下的SOS微震监测仪。
该仪器已在波兰大多数矿井安装并用于冲击矿压危险的监测预报工作。
3、设备组成及用途该微震监测仪主要由井下安装的16个DLM－2001检波测量探头、地面安装的16通道DLM－SO信号采集站和AS－1信号记录器等组成，它们相互配合形成一个工作整体。
单体液压支柱技术协议
内蒙古北方联合电力高头窑煤矿筹备处单体液压支柱及π型梁技术协议甲方：内蒙古北方联合电力高头窑煤矿筹备处乙方：常州中矿机械制造有限公司内蒙古北方联合电力高头窑煤矿筹备处单体液压支柱及π型梁技术协议甲方：内蒙古北方联合电力高头窑煤矿筹备处乙方：常州中矿机械制造有限公司内蒙古北方联合电力高头窑煤矿筹备处（以下简称甲方）与常州中矿机械制造有限公司以下简称乙方）就甲方向乙方订购综采工作面单体液压支柱相关事宜，双方协商达成如下技术协议：一、设计、制造标准及安全要求制造验收按国家现行有关规程、规范、标准执行。
所供产品包括配套件凡是在国家指定范围内需要办理煤安证的必须具有安全标志，凡是在国家指定范围内需要办理工业产品生产许可证的必须具有生产许可证，凡是在国家指定范围内需要办理强制认证的必须具有强制性产品认证标志。
若乙方提供虚假资质证明或资质证明不完整给甲方造成的一切损失由乙方负责赔偿，且由此引起的有关政府部门罚款的由乙方承担并负责相关费用。
制造标准符合国家标准和煤炭行业有关标准；满足《煤矿安全规程》2010版中有关要求；单体液压支柱MT112.1 -2006 、Q/ZK01-2007《临时支护用单体液压支柱》、π型梁采用GB/T3077及GBT 2101-2008标准，有中国国家煤矿安全标志证书。
乙方可采用高于或相当于上述中国及国际标准的各国的国家标准、规范。
所使用的标准、规范均应是生产前一个月的有效版本。
二、设计与环境条件（1）高头窑煤矿设计生产能力800万吨/年，主井为斜井，坡度12°；副井为斜井，坡度5.5°,风井为立井，井径6.0米。
位于东胜煤田的北部，构造形态表现为一简单的单斜构造。
地层走向北西，倾向S25°W～S30°W。
区内岩煤层产状近于水平,倾角一般小于3°。
（2）煤层顶、底板强度及稳定性井田内可采煤顶、底板岩石主要为砂质泥岩及泥岩，局部为粗砂岩及细砂岩。
设备采购技术协议-电气-220kV主变压器
300MW燃煤电站项目技术协议220kV主变压器目录1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术资料和交付进度6. 质量保证和试验7. 包装、运输和储存8. 监造、检验和性能验收试验9. 技术服务和设计联络10. 分包与外购11．交货进度1总则1.1本技术协议适用于300MW燃煤电站工程根据对外合同与工程设计要求所选用的220kV主变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术协议提出的是最低限度的技术要求，未对所有技术细节作出规定，也未充分引述有关标准和规范的条文。
卖方应保证提供符合本技术协议和有关最新国家及行业标准的优质产品。
1.3在签订商务合同之后，买方仍有对本技术协议提出补充要求和修改的权力，卖方承诺予以配合，具体项目和条件由买、卖双方商定。
1.4本设备技术规范书使用国标和IEC标准（按最新颁布标准执行），如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5卖方提供采用技术改进的全部成功成果，避免重复出现其他工程已发生过的问题。
卖方所供产品应在过去10年的类似工程中至少有10台被采用，并有超过两年的安全与达标的运行业绩。
1.6对于较重要外购配套产品（机械、电气、控制等类），卖方应提供不少于三家资质合格的、买方认可的厂商。
卖方应给出分项报价并计入总价。
配套产品的采用需由买方确认，且买方有指定配套产品的权力。
1.7设备的油漆要考虑到当地的环境及海水盐雾的影响，卖方所供合同设备应满足从业主签发PAC证书之日起2年质保期和5年腐蚀监护期的技术要求，并免费提供相关服务。
1.8卖方供货范围内所有设备、阀门和管道应执行买方规定的KKS编码。
1.9采购合同（含本协议）相关内容描述若有不一致，以买方解释为准。
1.10本设备技术协议经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.11买方可向辅助设备提供交流400/230V电源和直流220V电源。
技术协议标准格式模版20120312最终版

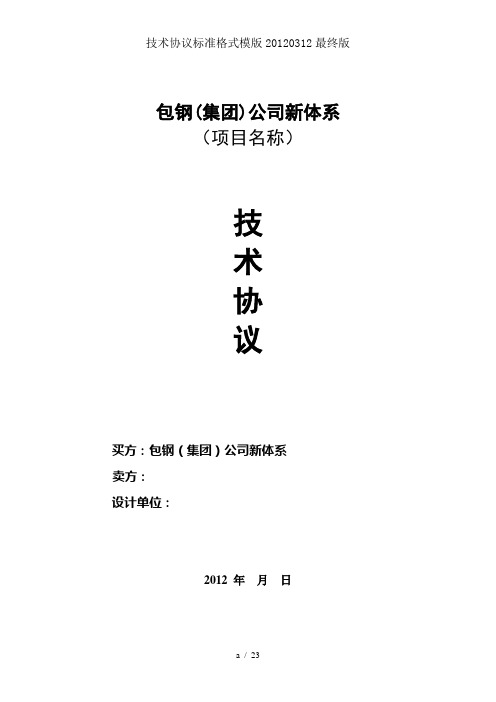

包钢(集团)公司新体系（项目名称）技术协议买方：包钢（集团）公司新体系卖方：设计单位：2012 年月日目录一、概述 (1)二、技术性能描述及技术参数 (2)(一)技术性能描述 (2)1、工艺技术性能描述 (3)2、机械技术性能描述 (4)3、电气技术性能描述 (5)（二）技术参数 (5)1、设计条件 (5)（1）自然条件参数 (5)（2）工况条件参数 (6)2、主要技术性能参数 (6)（1）工艺技术性能参数 (6)（2）设备技术性能参数 (7)（3）动力介质参数 (7)三、供货范围及设备分交表 (7)（一）供货范围 (7)1、整机供货范围 (7)2、供货清单 (7)（1）进口设备清单 (8)（2）国产设备清单 (8)（3）随机备件 (9)3、非供货范围 (10)（二）设备分交表 (11)（三）供货包含安装部分 (11)（四）成套设备产生配件或制作件分包部分 (11)四、设备监制及验收 (11)（一）设备监制 (11)1、概述 (11)2、设备现场监制 (12)3、调试及工厂检验 (12)（二）验收 (14)1、设计、制造及验收标准 (14)2、到货验收 (15)（1）外观质量验收 (15)（2）清单核实 (15)（3）资料验收 (15)3、最终验收 (15)五、设计审查及资料交付 (16)（一）设计联络及审查 (16)（二）技术文件和图纸及交付计划 (16)六、设备性能要求 (17)（一）无泄漏要求 (17)（三）长寿命要求 (18)（四）统一性要求 (18)七、安全环保要求 (19)（一）安全要求 (19)（二）环保要求 (19)八、液压、润滑系统要求 (20)九、设备制造进度 (21)十、涂漆、包装及运输 (21)（一）油漆及表面处理 (21)（二）包装 (22)（三）运输 (22)十一、技术服务 (24)（一）培训 (24)（二）卖方现场技术服务 (24)（三）卖方负责投产后对买方的技术支持 (24)十二、商务索赔 (25)（一）发生质量问题索赔 (25)（二）未按期交货索赔 (26)（三）售后服务问题索赔 (26)（四）未按要求预组装及工厂检验索赔 (26)十三、技术协议签字与生效 (26)一、概述简要介绍设备属什么区域、干什么用，大致使用的范围、设备功能等。
330kV电压互感器技术协议
代表：代表：代表：........................1.1 本设备技术协议合用于×××发电有限责任公司二期(2×600MW)工程 330kV 电容式电压互感器。
包括本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术协议和工业标准的优质产品。
1.3 本设备技术协议所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术协议经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本技术协议未尽事宜，由买、卖双方商议确定。
2.1 遵循的主要现行标准GB311 GB1208 《高压输变电设备的绝缘配合》《电流互感器》GB2706 GB763GB/T16434 《交流高压电器动热稳定试验方法》《交流高压电器在长期工作时的发热》《高压架空路线和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 GB2900 GB1984 GB191 GB7674 GB2536 GB16847 GB156《变压器、高压电器和套管的接线端子》《电工名词术语》《交流高压断路器》《包装贮运标志》《SF6 封闭式组合电器》《变压器油》《保护用电流互感器暂态特性技术要求》《标准电压》2.2 环境条件1) 主厂房零米海拔高度： 408m (黄海高程)2) 多年平均气压： 963.6hpa3) 多年平均气温：13.4℃4) 极端最高气温：42.6℃5) 极端最低气温： -14.8℃6) 多年平均最高：19.0℃7) 多年平均最低：8.7℃8) 多年最热月平均：26.3℃9) 多年最冷月平均： -1.2℃10) 多年平均相对湿度： 60%11) 最小相对湿度： 0%12) 多年平均风速： 2.4m/s13) 实测最大风速： 40m/s14) 30 年一遇最大风速： 29.7m/s15) 污秽等级 IV 级(爬距： 3.1cm/kV，按最高工作线电压计)16) 地震烈度 7 度水平加速度 0.15g垂直加速度 0.1g2.3 工程条件2.3.1 系统概况1 系统额定电压： 330 kV2 系统最高电压： 363 kV3 系统额定频率： 50 Hz4 系统短路开断电流： 50 kA5 变压器中性点接地方式：中性点经隔刀接地2.3.2 安装地点：户外2.3.3 安装方式：中型布置2.4 技术参数2.4.1 型式：户外单相单柱型油浸式330-5H2.4.2 结构型式： WVL32.4.3 额定频率： 50Hz2.4.4 设备最高电压： 363 kV2.4.5 额定一次电压(相对地)： 330/ √3 kV最高工作电压(相对地)：363/ √3 kV2.4.6 额定二次电压、二次线圈的额定容量、准确级。
技术协议-料仓称量系统20110428
中钢集团工程设计研究院有限公司设备采购合同技术协议项目名称：永昌钢铁公司节能减排技术改造项目1080m3高炉工程设备名称：高炉槽下料仓称量系统检测控制设备合同编号：A0983-2SB-CG045-2业主：安宁市永昌钢铁有限公司甲方：中钢集团工程设计研究院有限公司乙方：宁波银河自控设备有限公司2011年05月中钢集团工程设计研究院有限公司（以下简称甲方）以工程总承包形式承接了安宁市永昌钢铁有限公司（以下简称业主）节能减排技术改造项目1080m3高炉工程。
就甲方总包永昌钢铁有限公司节能减排技术改造项目高炉工程的高炉槽下称量系统检测控制设备的设计、制造、检验等进行了充分协商和交流后达成如下技术协议：一、设备名称、数量及系统组成设备名称及数量：槽下17套称量料仓系统工艺条件详见下表说明：高炉槽下料仓称量系统检测控制系统：型号：CZL-YB-RTN传感器+ YHRTN-LJ3缓冲连接件+ YH3120D智能重量显示变送控制器数量：17套每套内容包括：CZL-YB-RTN传感器3只\YHRTN-LJ3缓冲连件3 套\ YH3120D智能重量显示变送控制器1 台二、主要技术指标A. 传感器概述该传感器精度高、性能可靠、高度低，适用于料斗秤。
称重组件用于震动比较严重的场合。
应变片采用德国HBM公司高精度应变片，弹性体按照德国申克公司技术生产，弹性材料采用40CrNiMoA高级优质合金钢。
传感器底座加缓冲件，碟簧底座减震防冲击。
传感器主要技术指标：规格：2~15t精度等级：常温:.02工作温度：常温：20～65℃安全过载：150%FS绝缘电阻：≥5000MΩ电缆长度：2~15t 为10米YHRTN-ZJ3传感器组件外形图组件型号YHRTN-ZJ3规格(t) H4 E1～4.7 131.5 13810,15,22 157 178B.智能重量显示变送控制器概述智能重量显示变送控制器新一代称重仪表，它集称量显示、控制和重量信号变送于一体，可用于各种称重、测力、配料和称量数据采集的场合。
武锅 技术协议
附件一技术规范1总则:**发展公司（以下简称业主方）、**电力设计院（以下简称买方）和 ***股份有限公司（以下简称卖方）就卖方供货的2×135MW高温超高压一次中间再热循环流化床锅炉及其附属设备的有关技术事宜达成如下协议：1.1本规范书适用于**发展公司2×135MW机组的循环流化床锅炉及其附属设备，对设备的功能设计、结构、性能、安装和试验等方面提出了技术要求。
1.2 卖方采用ALSTOM公司循环流化床锅炉技术。
1.3买方在本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对未规定的技术要求和标准应执行适用于循环流化床锅炉的国际、国内或行业标准。
卖方应提供一套满足本规范书和标准要求的高质量产品及其服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.4卖方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
1.5卖方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方。
1.6本规范没有列出全部要求，以下所列但不限于以下所列，如实际需要，卖方应及时提供。
2 概述:****2×135MW循环流化床锅炉机组，采用单汽包自然循环、高温超高压一次中间再热，高温绝热旋风分离器、平衡通风、后墙给料、紧身封闭布置，配国产135MW高温超高压一次中间再热纯凝汽式空冷汽轮发电机组。
2.1 主要规范主蒸汽和再热蒸汽的压力、温度、流量等应与汽轮机参数相匹配。
工况 B—MCR（暂定）过热蒸汽流量t/h：440过热蒸汽压力MPa.g： 13.7过热蒸汽温度℃：540再热蒸汽流量t/h：353.3再热蒸汽进口压力MPa.g： 2.65再热蒸汽进、出口温度℃：318/540给水温度℃：248.22.2 锅炉热力特性:(燃用设计煤种时)B—MCR排烟损失： q2= %化学未完全燃烧损失： q3= %机械未完全燃烧损失： q4= %散热损失： q5= %灰渣热损失： q6= %石灰石煅烧热损失：%硫盐化放热：%计算效率(按低位发热量)：90.2%保证效率(按低位发热量)：≥89.7%脱硫效率：≥80% (Ca/s摩尔比:2.0～2.5)3 设计条件和运行条件:3.1 煤种根据电厂提供煤质分析及灰成分分别见下列表格：上述数据待第一次联络会上提供上述数据待第一次联络会上提供3.2 石灰石资料3.3 点火及助燃用油油种：-20#轻柴油(GB252-87一级品)0#轻柴油(GB252-87一级品)恩氏粘度(20℃时) 1.2～1.67O E 灰份≯ 0.025% 水份痕迹机械杂质无凝固点≤ 0 ℃闭口闪点不低于 65 ℃低位发热值 41000 kJ/kg硫≤ 0.2 %10%蒸发物残炭≤0.4%3.4 环境条件气象资料历年平均气温 14.4℃历年极端最高气温 40.7℃历年极端最低气温 -21.3℃多年平均气压 101220Pa历年平均降水量 816.4mm历年最大年降水量 1297.7mm(1958年)历年最小年降水量 500.6mm全年主导风向夏季、冬季，东北季风多年平均风速 3.1m/s历年最大风速 16 m/s地震基本烈度 7度场地土类别 II类电厂海拔高度 36.24m（1956年黄海高程系）3.5 锅炉补水锅炉正常连续排污率(B-MCR) 不大于1%补给水量：正常时 13.2 t/h启动或事故时 44t/h补给水制备方式：混凝澄清过滤—反渗透--二级除盐系统（待定）锅炉给水质量标准满足《火力发电机组及蒸汽动力设备水汽质量标准》GB12145-89的规定。
筒仓惰化及监测保护系统技术协议
筒仓惰化及监测保护系统技术协议书目录第一章技术规范 01. 技术要求 0第二章设计分工及供货范围 (5)附件1 技术服务和设计联络 (8)1.1.1 技术文件和图纸 (8)1.1.2培训 (8)1.1.3 售后服务 (8)第一章技术规范1. 技术要求1.1 总的要求1.1.1 设备功能完整，技术先进，并能满足人身安全和劳动保护条件。
1.1.2 所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，启动、运行和停机平稳并安全可靠。
买方欢迎卖方提供优于本技术协议要求的先进、成熟、可靠的设备及部件。
买方不接受带有试制性质的部件，如果确有需要采用带有试制性质的技术，必须征得买方的同意。
1.1.3 所有设备在满足功能设计的条件下，外形要美观；焊接结构要符合焊接技术标准。
1.1.4 设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。
1.1.5 外购配套件，必须选用优质、节能、先进、环保的产品，并有生产许可证及生产检验合格证、安装使用说明书。
严禁采用国家公布的淘汰产品。
对重要部件应取得买方认可或由买方指定，卖方应对外购的部件及材料进行检验，并对其质量、性能负责。
1.1.6 易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并应能满足运行、维护、检修合理方便的要求；设备结构应考虑方便日常维护（如加油、紧固等）需要。
1.1.7 主要承载结构采用碳素结构钢制造，其化学成分和力学性能符合GB700－88的规定。
1.2 安全监测系统设置1.2.1 每个筒仓内设测温监测系统、烟气监测系统、可燃气体（CO/CH4）监测系统、料位检测系统。
这些系统分别由就地检测元件与数据采集箱组成。
1.2.2运煤系统控制室设置计算机数据采集和处理系统。
具有设置报警、打印、画面显示等功能。
1.2.3 设备功能监测筒仓内的储煤各种参数的状态，输出各种监测数据，预防储煤自燃及爆燃。
1.2.4 系统配置应根据筒仓的结构及运行方式，合理配置监测设施的设点及数量。
技术协议(1)
徐州东方热电有限公司45000m3焦炉煤气脱硫工程技术协议书甲方：徐州东方热电有限公司乙方：山东省显通安装有限公司第一工程处技术协议书甲方：徐州东方热电有限公司乙方：山东省显通安装有限公司第一工程处为顺利按时保质保量完成煤气脱硫工程，甲乙双方经过友好协商，达成以下技术协议；该协议为工程合同的补充内容，与工程合同一样具有法律效力：工程的施工，设备的质量、工程的验收以本协议为依据。
一、脱硫塔设计方案a、脱硫系统采用一级脱硫方式，一级脱硫塔为填料塔，脱硫液通过对煤气的喷淋吸收煤气中的硫化氢起到脱硫作用，将煤气中的硫化氢含量从500 mg/m3脱至50mg/m3以下。
b、脱硫塔直径为φ5000mm,高度为34.5m，内设5段填料，每段填料高度2 m。
脱硫塔填料空隙率为90%，比表面积为85m2/m3。
c、设不锈钢液体分布器，便于脱硫液的均匀分布。
d、设备基础、贫液池、富液池采用钢筋混凝土结构，由甲方负责。
1、基本工艺流程脱硫工艺流程简述:煤气发生器—→加压机—→脱硫塔—→主管路。
液相脱硫塔塔底富液——→富液槽——→富液泵——→喷射再生槽——→贫液槽——→脱硫塔顶部。
2、脱硫设备主要配置名细一、非标设备二、标准设备三、阀门、法兰等四、工艺管道五、现场钢支架、梯子、栏杆、平台等六、防腐、保温：所有塔、罐、槽内壁采用不锈钢内衬防腐，厚度不小于2mm；外壁采用红防锈漆二遍、灰漆二遍。
七、电气控制系统：二、甲乙双方责任一）、甲方责任：1、甲方在乙方施工人员进驻前实现施工现场的三通一平，保证土建工程的施工质量；2、甲方提供的脱硫前的煤气必须符合以下要求：1）煤气温度≤30℃；2）煤气中的硫化氢含量≤500mg/m3；3）煤气压力4000～9000Pa；4）产气量≤45000m3/h。
二）、乙方责任：1、乙方的安装队伍需具备国家规定的承包工程、施工资质；2、乙方要对所承建工程的建设质量、调试运行、服务维护全面责任；3、乙方向甲方提供该煤气站的土建图（供参考）、工艺布置图一份；三、施工方案施工地点：徐州东方热电有限公司施工时间：施工人数：20—40人一）、合同签订生效后，甲方在30日内前完成脱硫系统基建工程。
10kV软起动供货技术协议
TGQ高压电机晶闸管软起动装置技术协议甲方：乙方：株洲变流技术国家工程研究中心有限公司（以下简称为甲方）和株洲变流技术国家工程研究中心有限公司（以下简称为乙方），双方就10kV高压软起动装置达成如下技术协议，本技术协议与合同具有同等的法律效力。
1. 主接线图图1 一次系统原理图2．供货范围注：乙方仅提供高压软起动柜，系统内的高压开关柜、柜间高压电缆以及二次联络电缆由甲方提供。
3．技术参数24．其他技术规格4.1 使用环境本装置要求在户内安装。
4.1.1环境空气温度－20℃～40℃；4.1.2阳光辐射的影响可以忽略；4.1.3海拔不超过2000m；4.1.4湿度：90%（25℃）50%（40℃）无凝露；4.1.5无金属屑、无导电尘埃和腐蚀气体。
4.2 冷却条件自然空气对流冷却。
4.3 过压承受能力装置可承受的系统最大电压为12kV。
4.4 绝缘要求参照标准：GB 311.1-1997 《高压输变电设备的绝缘配合》主电路对地必须耐受42 kV工频交流电压1分钟，75kV雷电冲击电压无击穿闪烙。
控制电路对地必须耐受 1.5 kV工频交流电压1分钟无击穿闪烙。
34.5 二次控制系统参照GB/T 14048.6—1998《低压开关设备和控制设备接触器和电动机起动器第二部分：交流半导体电动机控制器和起动器》第9.3.5.2条“EMC抗干扰性试验”的有关要求。
4.5.1控制系统辅助电源：交流220V，1000VA，用户提供。
4.5.2控制回路中继采用西门子产品，触点容量为220VAC 5A。
4.5.3 控制电路所用导线均为500V/1.5mm2多股铜绞线。
4.6 高压软起动装置与相关设备的信号交接4.6.1高压开关柜给高压软起动装置的信号:高压柜合闸（QF闭合）信号---无源常开点4.6.2 软起动装置给上级配电柜的信号：分高压柜QF信号---无源常开点4.6.3软起动装置输出的其他信号：软起动准备就绪信号---无源常开点起动开始信号---无源常开点起动完成信号---无源常开点故障信号---无源常开点4.6.4其他外部接口：远控起动指令信号远控停车指令信号远控紧急跳闸指令信号远控故障信号灯接口远控起动信号灯接口远控运行信号灯接口4.6.5通讯接口及协议TGQ系列高压软起动装置提供RS485接口，支持Modbus-RTU通讯协议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共2页 第1页
ZBC100/300K（B）矿用隔爆型逆变式充电机
技术协议书
甲方: 枣矿集团高庄煤业公司
乙方: 枣庄信诚电器科技有限公司
甲乙双方本着诚信互利，友好协商的原则，就乙方提供的ZBC100/300K（B）矿用
隔爆型逆变式充电机所要达到的技术要求，达成如下技术协议：
一、现场技术条件
1．海拔高度不超过1000m(当运行地点的海拔高度大于1000m时,其负载能力按GB/T
3859.2-1993附录B的曲线修正)；
2．环境温度不超过+40℃,24h内的平均温度不超过+35℃,最低环境温度不低于-20℃。
在不工作期间（包括运输可储存）最低环境温度不低于-40℃；
3．周围空气最大相对湿度不超过95%（相对于空气25℃时）；
4．在具有甲烷和煤尘爆炸性气体混合物的煤矿井下；
5．没有腐蚀金属或破坏绝缘性能的蒸汽环境中；
6．无剧烈震动或冲击,垂直倾斜度不超过5%的固定场所；
7．交流电网波动范围不超过额定值的±10%。
二．技术参数和要求
1．输出电压15-300VDC,输出电流10-100ADC可调。
2．输入交流电压为1140V，波动不超过±10%的范围。
3．工作电压：1140V。
4．效率：充电效率应大于88%。
5．显示：采用液晶中文显示，方便充电过程监视和操作。
6．技术途径：应采用IGBT高频逆变技术、ARM智能控制技术和高效热管自然散热技
术。
7．充电工艺控制与选择：充电工艺智能化控制，充电过程自动完成，应具有自动初充、
智能快充和恒流稳压两阶段充电等充电工艺可供选择。
8．充、放电计量：应具有充、放电连续计量、显示功能。
9自检、保护功能：具有欠压、过压、开路、短路、过载、通道故障、反接等自检和保
护功能。
10.充电机能直接适用于2.5T—12T蓄电池电机车的充电要求。
11可移动性：设备重量不超过300KG
12.产品应具备远程检测监控功能，并提供通讯技术协议，具备以太网传输接口。具有
ModbusRTU通讯协议，支持从站功能可以同时监控多个从站，并提供协议内容和测试软
件。要求现场查看和修改的参数都可以远程查看和修改。。
三．工作原理
充电机应采用超大功率逆变技术实现，利用大功率电力电子技术和嵌入控制技术。
设备首先将三相1140V交流电整流为约1540V直流电，采用高压IGBT将其变换为高频
交流电，通过超大功率高频变压器隔离并变换为合适幅度的交流电，然后进行大功率高
共2页 第2页
频整流，得到电瓶能量恢复所需要的直流电。通过控制IGBT的开关频率，实现充电电
流、电压的控制。
四．配置清单
名称 型号型号 数量 生产厂家 主要技术参数
矿用隔爆
型逆变式
充电机
ZBC100/300K（B）
2
淮南市长安机电设备有限公司 输入参数：1140V
输出参数：100A/300V
五．技术资料
1．产品使用维护保养说明书，配件、易损件明细表。
2．产品合格证、防爆证及MA标志证。
六、质量保证和售后服务
1．乙方应按照国家有关标准及《煤矿安全规程》规定设计、制造、检验、确保产品质
量达到国家标准。
2．质保期为货到现场18个月或安装调试合格后12个月，以先发生者为准。凡属设备
工作不稳定、无法正常使用的情况，在乙方无法解决时应免费更换。
3．安装过程中，乙方技术人员到现场指导安装并负责产品调试。
4．系统正常运行后，如出现技术和质量问题，接到甲方通知后，乙方技术人员24小时
内到现场处理。
七、协议未尽事宜，双方另行协商
八、协议为合同附件，双方签字后与合同一起生效。
甲方：枣矿集团高庄煤业公司
乙方：枣庄信诚电器科技有限公司
年 月 日
