安居宝楼宇对讲使用说明
联网可视对讲方案(安居宝)
前言智能建筑已经在世界各地蓬勃发展并已成为21世纪建筑业的发展主流。
近几年来，随着计算机的普及和信息产业的发展，人们对居住环境要求的不断提高，也将“智能化”引入了住宅小区和家庭建设中。
智能小区与智能住宅在20世纪80年代中期起源于美国，并在美国得到了迅猛的发展。
继美国之后，日本、欧洲、东南亚等国家和地区也得到了飞速发展。
在我国，智能小区与智能住宅是在近几年才发展起来的，并且发展速度很快。
智能小区和智能住宅是随着现代科学技术的迅猛发展，特别是计算机技术、通讯技术、网络技术、信息技术、自动化控制技术、办公自动化技术的普及和应用而发展起来的。
智能小区和智能住宅是将家庭中各种与信息相关的通讯设备、家用电器设备和家庭保安装臵通过家庭总线技术连接到一个家庭智能化系统上进行集中的或异地的监视、控制和家庭事务性管理，并保持这些家庭设施与装臵环境的和谐与协调。
建设智能小区与智能住宅的主要目的是提高人们的居住质量，给人们带来多元化信息和安全、舒适、健康、便利、节能、娱乐的生活环境。
本公司主要从事产品开发，工程安装多年，具有独立承担弱电系统工程（闭路监控、防盗报警、楼宇对讲、停车场管理、电子巡更、多表远程抄集、周界防范、背景音响紧急广播、非接触卡门禁控制等系统）的能力，保证此项工程在技术上有相当的先进性，施工质量达到一流水平，实现为住户建成真正示范住宅区的最终目标。
目录第一章总述第二章联网可视对讲系统第三章小区智能化的布线及要求第四单售后服务保证体系第一章总述1. 工程概述1.1项目名称广州市“某某小区”，地理位臵十分优越，环境幽雅,交通便利，是人们居住的理想地段。
某某小区是由4栋住宅楼组成的高档住宅小区，共有64户。
社区内有会所、酒吧、商场、娱乐场所、学校、医院、健身房、休闲花园、停车场等公共配套设施，是自成生活体系的大型的现代化的智能住宅小区。
某某小区住宅小区主要安装联网可视楼宇对讲系统、1.2 产品选型广州安居宝智能小区管理系统1.3 设计单位广州安居宝科技有限公司1.4 项目内容及目标项目内容：联网可视楼宇对讲系统项目实施应实现的目标：为住宅小区实现一套先进、严密、实用、美观、性能稳定的弱电系统。
安居宝楼宇对讲系统接线图
安居宝楼宇对讲系统接线图
楼宇对讲系统设备安装与调试说明
单元内部来说明楼宇对讲系统设备包括互通主机、分机、防盗门锁等组成，以安居宝公司产品为例进行介绍。
（1）楼内互通主机作用和使用
1）楼内互通主机作用
①能呼叫分机，与分机实现楼宇对讲，接受分机遥控开锁，能够直接呼叫管理机，一栋楼可并接多台主机，多栋楼所有主机亦可互连；.能给主机进行编码；利用管理机可以把门口机视频信号切换到管理中心；
②密码开锁：分机用户进门时，可利用自己分机上设置的密码实施开锁和撤防，密码开锁的方法：在主机上按密码键进行密码输入状态，再按自己的房号，最后按4位密码即可。
2）楼内互通主机的使用
①主机编码规则 为两位编码主机其编码的特征是前两位不能为00，中间两位为“00”，后两位仅在同一栋楼并接多台主机时使用，它的编码形式为：
为三位编码，其编码的形式：
②互通主机编码方法： 给门口主机编一个系统中的地址码；给本栋楼的所有分机冠以两位楼号，加上分机自身的两位编码，形式如下：
（2）可视分机作用和使用
1）可视分机作用
①具有免提功能和免打搅功能；
②分机与管理机或分机与分机之间可双向通话。
③自带多个防区报警功能，按键布防，密码撤防。
④可无线遥控布撤防与紧急报警功能。
⑤具有占线提示和在线检测功能。
⑥能输入和修改密码。
安居宝说明书之欧阳数创编

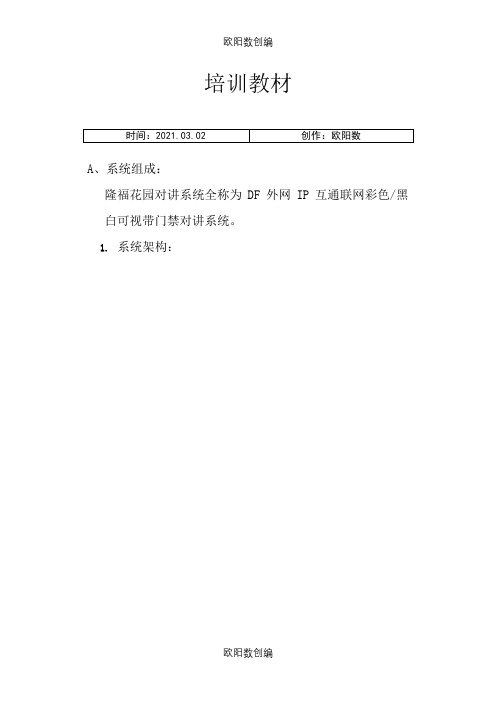

培训教材A、系统组成：隆福花园对讲系统全称为DF外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF20002VCN●管理机控制器：HYC●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HYB●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY●主机选择器：HYSL●层间户户隔离器：HY735●层间信号中继器：HY721●视频放大器：HY871G●室内可视分机：HY152BV2EI/1●UPS电源：DE98B及DE2000A●道闸开锁控制器：HY235N●IC卡读卡器：HY212●IC卡写卡控制器：HY258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—可视分机）➢地线、数据线、声音线、12V电源线、视频线。
●门口机总线（从门口机—主机控制器）➢地线、数据1线、声音线、数据2线、视频线。
●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
➢地线、数据线、声音1线、声音2线、视频线。
B、系统设备介绍：1)中心管理机：DF20002VCN➢主要作用：接收围墙机、单元门口机、分机呼叫通话及遥控开锁；呼叫分机并通话；监视围墙机、单元门口机图象；接收住户分机防区报警等。
楼宇对讲系统操作方法
楼宇对讲系统操作方法
楼宇对讲系统是一种用于楼宇内部通信和安全管理的设备，操作方法主要包括以下几个步骤：
1. 开机：将楼宇对讲系统的电源插头插入电源插座中，按下电源开关，系统启动。
2. 登录：在对讲机上输入用户名和密码进行登录。
默认情况下，用户名为管理员，并且密码可以在系统设置中进行修改。
登录成功后，系统进入主界面。
3. 联系人管理：在主界面中，可以通过联系人管理功能添加、删除和编辑联系人信息。
联系人信息包括姓名、电话号码和部门等内容。
4. 对讲功能：楼宇对讲系统通过呼叫功能实现楼宇内通话。
在主界面中，选择需要进行通话的联系人，点击呼叫按钮即可建立通话连接。
对讲时，按住对讲键进行说话，释放对讲键后停止说话。
5. 监控功能：楼宇对讲系统可以与安防摄像头进行连接，实现实时监控功能。
在主界面中，选择需要监控的摄像头，点击监控按钮即可查看摄像头画面。
6. 报警功能：楼宇对讲系统可以与报警设备进行连接，实时监测楼宇安全状况。
系统会发出声音、闪光等警报，同时在主界面中显示报警信息。
7. 系统设置：在主界面中，点击设置按钮可以进入系统设置界面。
在该界面中，可以进行用户管理、通话设置、权限管理、系统配置等各项设置。
8. 关机：当不需要使用楼宇对讲系统时，可以选择关机。
在主界面中，点击关机按钮即可关闭系统。
操作楼宇对讲系统需要根据具体设备的说明进行操作，以上仅为一般操作方法，实际操作可能会有所差异。
安居宝操作安装说明书
安居宝操作安装说明书安居宝管理软件操作系统安装及使用说明书第一部分:操作系统安装安居宝智能小区管理系统网络版包括电子巡更系统、多表抄集、停车场系统、综合系统,包括门禁系统、住宅监控、边界报警三个子系统,～系统结构为C/S(客户机/服务器一般数据都放在服务器上～工作站只结构的网络版系统),是安装管理软件～这样有利保护数据。
下面介绍两种常见的操作系统安装模式:1、客户机\服务器模式 2、单一PC使用模式一、客户机\服务器模式安装方法,此方法适用于大型网络系统,:1、服务器安装,客户机\服务器模式,服务器要求运行在Windows 2000 Server以上的网络操作系统版本～而且服务名建议设置为Server～客户机要求是Windows98/2000都行。
网络协议采用TCP/IP ～如果网络中有两台以上的PC～建议一台作专门的服务器用或服务器与工作站并用～用于运行数据库～Windows 2000Server安装完后～建议为该服务器配置域。
第一次启动后出现:,图1,第 , 页 / 共 11 页图1也可以通过打开《实用工具》中的《服务器配置》来完成此项～如果不配置～可以把下面的方框中的勾去掉。
,1, 服务器装完后为客户分配用户名～打开《开始》-> 《程序》->《管理工具》,《Active Directory用户和计算机》菜单上后出现窗口如下,图2,:图2如上选择《新建》-><Users>后,图3,第 , 页 / 共 11 页图3JuBao,就是你工作站登录时的用户名～其它其中的,An都是标识～然后点<下一步>为它设置登录密码即可完成。
2、客户机安装:工作站可以装Windows98或以上的操作系统都行～配置一下网络～在登录时～输入在服务器中建的用户登录名<User>,并输入密码即可登录到服务器域中。
二、如果只有一台PC进行管理～建议操作系统装Windows 2000Profession 版即可。
安居宝主机说明书-AJB-ZJ15AHIP
说明书一、产品简介AJB-ZJ15ACHIP系列门口机是我司最新研制的产品，它采用4寸TFT屏及高性能的32为ARM嵌入式处理器，系统功能更加完善，改机型外观造型美观大方，华贵高雅，操作简单，图像清晰，具有可靠的性能，较高的性价比。
二、功能及特点呼叫终端，并与终端实现可视对讲。
可直接呼叫管理机，并进行可视对讲。
本机可编辑四位楼栋地址码。
单元门口机具有公用密码/用户个人密码开锁功能。
可内置门禁刷卡功能。
具有红外补光功能、开启夜视模式。
具有防拆报警功能。
具有门磁（开/关）状态检测功能以及门磁（开/关）延时报警功能。
各工作状态具有图文及相应的语音提示。
三、技术参数工作电压：DC13V+-10%工作电流：关屏静态电流《280mA 开屏静态电流《330mA 动态电流《660mA音频响应：300—3400HZ+-3DB应答通道全程响度：评定值：18DB+_5DB主呼通道全程响度：评定值：13DB+_5DB界面显示：4寸LCD屏工作温度：-40——70℃环境湿度：45%-95%外观尺寸：340*135*41MM四、命令设置操作功能在主界面时，单元门口机输入0000（小区门口机输入00000000）进入命令输入功能模式，然后输入键盘命令进行设置。
各命令设置操作功能简易列表：1 0008558+6位密码键盘系统命令设置开启功能2 00008556+6位旧密码+6位新密码+6位新密码键盘密码修改功能3 00008550+6位编码编码功能4 00008031+6位数字门禁格式化功能5 00008054 注册卡片6 00008053+10新位卡号删除卡功能7 00009182 门磁状态检测开启/关闭功能8 00008553+2位分钟数门磁延时报警设置功能9 00008990 防拆报价开启/关闭功能10 00009003+0/1 电锁/磁锁选择命令功能11 00009005+1/0 镜头彩色转黑白模式开启/关闭功能12 00009185 用户密码开锁开启/关闭功能13 00009009 公共密码开锁更改/屏幕设置/音量设置/时间设置/ip设置14 020008083+2位音量设置通话送話音量15 00008084+2位音量16 00002012 恢复出厂设置注：开启键盘系统设置命令功能后才可以操作其他设置命令功能，否则除“8558”命令外所有命令被锁，出厂默认密码“8888”修改工程密码功能：进入命令模式——输入00008556命令——输入4位旧密——输入新密码——再次输入新密码即可编码功能进入命令模式——输入00008550命令——输入6位编码（44位楼栋单位+2位主副号）格式： XX(楼栋号) XX（单元号） XX（主/副门口号）小区围墙机无主副机设置。
楼宇对讲智能家居操作说明
楼宇对讲智能家居操作说明1、呼叫对讲呼叫单元用户：在主菜单中单击呼叫通信图标，进入呼叫通信界面输入4位栋号+2位单元号+单元+4位房号，最后按呼叫键呼叫住户。
如果输入号码为0001栋01单元0001房可以直接输入1+栋+1+单元+1，系统自动补零。
输入有误，单击退格键删除。
当被分机接听，进入通话状态（若被分机带摄像头）若呼叫分机带摄像头，被叫用户分机将显示呼叫用户的图像、接听的同时，被呼叫分机的视频将上传到呼叫分机上显示。
当门口机，围墙机机二次门口机呼叫时，分机发出振铃声。
显示屏将进入接听界面，单击接听键便可与对方通话；单击开锁键为呼叫者开门，单击放大键可以全屏观看影像，单击挂断键结束本次通话。
呼叫管理中心单击“中心”键即可呼叫管理中心。
在通话过程中，单击挂断键结束通话。
监视门口单击监视窗口键，系统将进入，单击监视键，开始计时监视门口动态，监视时间长为30秒。
在监视过程中，双击监视图像，可以全屏观看或还原屏幕，单击取消键停止监视。
可通过左右键选择监视区域。
2、多媒体录音留言：单击录音键，开始录音。
单击停止键停止录音并保存。
若录音时间到30秒，系统会自动保存录音。
在录音记录中，单击播放键便可听取录音内容。
单击删除键删除所选录音。
闹铃设置：进入界面，单击闹铃时间，系统弹出一个小键盘。
单击删除键清除原有内容，输入你所需要的时间，单击确认键即可。
音乐播放器：进入界面，在SD文件中选择一首歌曲单击播放即可听音乐。
通过左右键选择音乐，打击停止键停止播放音乐。
音乐支持MP3格式，还可以设置播放类型，随机播放和循环播放两张方式。
视频播放：进入界面，选择一段视频，单击播放。
视频格式须为A VI和MP4格式。
数码相框：进入界面，双击图片可以全屏浏览。
图片支持格式为JPG杂项设置：进入界面，单击开或关设置是否有提示音。
在这个界面中可以调节提示音音量、MIC音量及振铃音乐。
3、系统配置LAN设置：进入界面统一系统内在相同网段，IP不能重复，原子网掩码为255.255.255.0，一般情况下不能更改。
安居宝主机说明书AJBZJAHIP
安居宝主机说明书A J B Z J A H I P集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]说明书一、产品简介AJB-ZJ15ACHIP系列门口机是我司最新研制的产品，它采用4寸TFT屏及高性能的32为ARM嵌入式处理器，系统功能更加完善，改机型外观造型美观大方，华贵高雅，操作简单，图像清晰，具有可靠的性能，较高的性价比。
二、功能及特点呼叫终端，并与终端实现可视对讲。
可直接呼叫管理机，并进行可视对讲。
本机可编辑四位楼栋地址码。
单元门口机具有公用密码/用户个人密码开锁功能。
可内置门禁刷卡功能。
具有红外补光功能、开启夜视模式。
具有防拆报警功能。
具有门磁（开/关）状态检测功能以及门磁（开/关）延时报警功能。
各工作状态具有图文及相应的语音提示。
三、技术参数工作电压：DC13V+-10%工作电流：关屏静态电流《280mA 开屏静态电流《330mA 动态电流《660mA音频响应：300—3400HZ+-3DB应答通道全程响度：评定值：18DB+_5DB主呼通道全程响度：评定值：13DB+_5DB界面显示：4寸LCD屏工作温度：-40——70℃环境湿度：45%-95%外观尺寸：340*135*41MM四、命令设置操作功能在主界面时，单元门口机输入0000（小区门口机输入00000000）进入命令输入功能模式，然后输入键盘命令进行设置。
各命令设置操作功能简易列表：1 0008558+6位密码键盘系统命令设置开启功能2 00008556+6位旧密码+6位新密码+6位新密码键盘密码修改功能3 00008550+6位编码编码功能4 00008031+6位数字门禁格式化功能5 00008054 注册卡片6 00008053+10新位卡号删除卡功能7 00009182 门磁状态检测开启/关闭功能8 00008553+2位分钟数门磁延时报警设置功能9 00008990 防拆报价开启/关闭功能10 00009003+0/1 电锁/磁锁选择命令功能11 00009005+1/0 镜头彩色转黑白模式开启/关闭功能12 00009185 用户密码开锁开启/关闭功能13 00009009 公共密码开锁更改/屏幕设置/音量设置/时间设置/ip设置14 0+2位音量设置通话送话音量15 00008084+2位音量16 00002012 恢复出厂设置注：开启键盘系统设置命令功能后才可以操作其他设置命令功能，否则除“8558”命令外所有命令被锁，出厂默认密码“8888”修改工程密码功能：进入命令模式——输入00008556命令——输入4位旧密——输入新密码——再次输入新密码即可编码功能进入命令模式——输入00008550命令——输入6位编码（44位楼栋单位+2位主副号）格式： XX(楼栋号) XX（单元号） XX（主/副门口号）小区围墙机无主副机设置。
楼宇对讲使用说明
楼宇对讲使用说明
—开锁功能—
●门口机呼叫功能
当访客从门口访问住户时，先按*号键，再按住户房号键，最后再按#号键，这时室内机发出振铃声，此时住户按下“通话”键，则用户即可和访客进行通话，通话限时120秒。
通话中，住户可按下“开锁”键开锁，让访客进门。
住户按下“免提”键取消通话。
●呼叫管理中心
住户按下“通话”再按“呼叫”按钮，管理中心即可收到住户的呼叫信息，若管理中心摘机，则住户即可和管理中心进行通话，通话过程中住户可按下“通话”键取消通话。
当占线灯亮起时，则必须等待其他住户结束使用，才能进行操作。
被管理中心呼叫
管理中心呼叫住户时，室内机振铃，此时住户按下“通话”键，即可和管理中心通话。
住户再次按下“免提”键取消通话。
—住户报警使用说明—
●集体布放操作
住户按下主机上的“布防”键，此时主机上的布防指示灯亮，系统进入警戒，住户可离家。
●集体撤防操作
住户按下“1234”，延5秒，此时主机上的布防指示灯灭，系统处于撤销布防状态
—紧急按钮使用说明—
●当住户处于紧急、危险的状况下，可按下紧急按钮，此时中心机房收到住户
求救信息并派保安查询情况。
★注：非紧急情况下，住户请勿按下紧急按钮，以免发生误会！。
安居宝可视对讲门禁多通道系统培训手册
7．小区门口机控制器 HY-2004BH
8．管理机控制器 HY-MCTH
安居宝可视对讲门禁多通道系统培训 手册
9．管理机
DF2000-2VC
DF2000-2VCN
10．主机选择器:
HY-SL
HY-SL
HY-171系列 HY-371系列
ST-201BV/201TV系列 HY-152BV系列 HY-153BV系列
单位 台 台 台 台 台 台 台
台
台
数量
配置说明
订货需订8位系统；管理中心可配置多台管理 机，没有主副之分，自动随机转接。
每台管理机用一个
每台大门口机用一个
根据功能要求四选一；每台单元门口机用一 个,若有主副门口机,则主副门口机共用一个 主机控制器
安居宝可视对讲门禁多通道系统培训 手册
2、系统特点 ——系统可靠性更高，运行更为稳定 采用多种总线结合，起到优势互补，性价比更高：系统采用了AJB总线、
RS485总线和局域网相结合的布线方式，减少了许多复杂的布线，有效 地节约了成本。 设备实时监控，及时排除故障：系统具有巡检功能，可实时监测联网的 用户分机，层间解码器和主机控制器的工作状态，准确查出并记录发生 故障的部位，方便管理人员及时有效地排除故障。 多语音通道，沟通无极限：系统单元内采用双语音通道，单元外为多语 音通道，可有效保证大型小区对讲畅通无阻。 分机查询功能：用户分机可方便查询信息，来访者的图片和语音留言。 多管理机机制，可进行实时调度：系统采用多管理机结构，由管理机控 制器根据需要和可能，灵活进行高度。
室内分机
型号
DF2000-2VC、DF2000-2VC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
安居宝楼宇对讲使用说明
1．与管理处通话：
当住户有事需要与管理处通话时，提起话筒后按“C”（管理处），即可和管理
处通话；有紧急情况时，可按“P”（报警）向管理处报警。
2．设置地址编码：C+0
提起话筒后按下话筒的叉簧开关，顺序按下“C”和“0”键，输入四位数，作为
地址编码。输入完成后，分机发出“叮咚”声表示完成。
3．设置报警延时：C+1
提起话筒后按下话筒的叉簧开关，顺序按下“C”和“1”键，完后输入两位数，
作为报警延时时间。输入完成后，分机发出“叮咚”声表示完成。报警延时时间
为0-40秒，大于40秒，分机自动认为40秒。
4．改密码：C+2
提起话筒后按下话筒的叉簧开关，顺序按下“C”和“2”键，然后输入四位旧密
码，分机自动检验密码是否正确。如果输入错误，分机发出振铃声。如果正确，
分机发出“叮咚”声之后，输入新的四位密码，输入完成后，发出“叮咚”声，
表示修改密码成功。（住户可以使用新的密码开锁和撤防，出厂密码为“0000”）
5．设防：C+3
用户可以十分方便地对四个防区的任何进行预设防和不设防，方法是：提起话筒
后按下话筒的叉簧开关，顺序按下“C”和“3”键，顺序按“0”键或“1”键。
“0”表示不设防，“1”表示设防。这四个“0”或“1”对应1-4防区。
6．布防：C+4
提起话筒后按下话筒的叉簧开关，顺序按下“C”和“4”键，输入布防命令后，
分机发出“嘀.. 嘀..”提示音，每秒响一次，直到布防延时结束，布防延时时
间为100秒。
7．撤防：C+四位密码
当延时防区检测到报警信号时，分机发出“嘀.. 嘀..”提示音，这时分机
进入报警延时状态。在延时期内，用户可提起话筒后按下话筒的叉簧开关，顺序
按下“C”键和四位密码。若密码正确，则发出“叮咚”声，表示撤防完成即可
取消报警；若密码不正确，则发出振铃声，并继续报警延时，直到延时结束，分
机自动向管理处报警。
8．查密码：
如果用户忘记了自己的密码，可按“C”键呼叫管理处，在与管理处通话时按数
字键“9”，用户的密码就会显示在管理机的显示屏上，由管理人员告诉用户，
显示屏上显示的后四位数字即是密码。
9．开锁：
住户进入单元门时，可利用自己分机上设置的密码开锁。在门口主机上先按四个
“0”，再按自已的房号，最后按四位密码即可。（例：2层01房用户在自己分
机上设置的密码为“1234”。首先在门口主机上按四个“0”，紧接着输入自己
的用户编码（房号）“0201”后再输入用户密码“1234”即可开锁）。
住户也可按门口机上的“管理处”键呼叫管理处，让管理人员帮你开锁。
10．单元门口机编码：八个“0”+8550
在主机上按八个“0”，然后再按“8550”，紧接着按所编的两位楼号（若为三
位、四位编码的主机则分别输入三位、四位楼号），这时主机“嘀”响一声后，
2
主机面板上所有指示灯全灭，表示楼号输入完成。
注:13#201、14#602分别换了ST-201BV（I）和ST-201BV，
设置地址编码：C+0+8550+地址码
提起话筒后按下话筒的叉簧开关，顺序按下“C+0+8550”键，输入四位数，作为
地址编码。输入完成后，分机发出“叮咚”声表示完成。
视频分配器
+ +
- -
管理处视频入
管理处视频
出
视频地
分机视频
1 2 3 4 5 6 7 8
+ 地 1 1 地 1
12V电源 _ 数据 2 2 数据
2
+ 声音3 3 声音3
电控锁 _ +12v 4 4 +12v 4
单元门口机 层间信号中继
器 住户分机
A B C D
A B C D
管 理 机
安居宝系统接线简图
安居宝的可视分机分接线作用和电压
1、（地线—）----和电源地是相通的
3
2、（数据线）------传输呼叫铃声信号及开锁信号.(数据线和地线无电压)
3、（声音线）------门口机和住户分机的相互通话线.(没呼叫、平常时有4.7V)
4、（电源正+）-----提供给分机电源.
5、（视频地）-------提供视频信号
6、（视频正）-------提供视频信号
7、（电源地线）----提供给分机显示模块电源.
8、（电源正极）----提供给分机显示模块电源
门口机的接线及作用:
（+）------从电源过来给门口机提供电压的正极
（-）-------从电源过来给门口机提供电压的负极
（LOCK+）----是接电控锁的正极
（LOCK-）-----是接电控锁的负极
（1:地线）----和电源地是相通的
（2: 数据线）----传输呼叫铃声信号及开锁信号.
（3: 声音线）----门口机和住户分机的相互通话线.
（4: 电源正）----提供给分机电源.
（V+:视频正）----提供视频信号
（V-:视频地）-----提供视频信号
电源:有12V左右的电压
常见问题:
1、门口机呼叫分机分机没铃声?
看分机能否监视？如可以重新编码看可不可以，如不行把分机和层间隔离器重新
接线，或者是分机话筒连线有问题，铃声是从话筒喇叭发出来的。
2、所有住户开不了锁?
控制开电控锁时有门口机的“开锁”指示灯是否有闪亮，如没有把门口机的电源
断开，然后在接上去开可不可以。如不行就查其它原因。
3、呼叫分机没图象?
看屏幕上有没有光栅。如有的话查视频线有没有断路。如过光栅也没有就查给显
示屏供电的电源有没有12V左右的电源。如果没有就去楼梯间的层间隔离器箱内
查电源。
