第六章 矿井气体检测仪器仪表及瓦斯监控系统
煤矿安全监控系统及检测仪器使用管理范课件

3.4 风速传感器 air velocity transducer 连续监测矿井通风巷道中风速大小的装置。
3.5 风压传感器 wind pressure transducer 连续监测矿井通风机、风门、密闭巷道、
通风巷道等地点通风压力的装置。
河南平顶山市新华四矿“9.8” 特别 重大瓦斯爆炸事故,事故矿均没有 按照规程和标准要求安装、维护和 使用系统。例如:发生“9.8” 特别 重大瓦斯爆炸事故的河南平顶山市 新华四矿,为躲避监测,将甲烷传 感器设置在新鲜风流中;当瓦斯超 限报警时,将甲烷传感器电缆拔脱。
1 范围
本标准规定了煤矿安全监控系统及检 测仪器的装备、设计和安装、传感器 设置、使用与维护、系统及联网信息 处理、管理制度与技术资料等要求。
瓦斯矿井。瓦斯矿井依照矿井瓦斯等级进 行管理,分为低瓦斯矿井,高瓦斯矿井和 煤与瓦斯突出矿井。
3.20 便携式甲烷检测报警仪 portable methane
alarm detector
具有甲烷浓度数字显示及超限报警功能的 携带式仪器。
3.21 甲烷报警矿灯 methane alarm head lamp 具有甲烷浓度超限报警功能的携带式照明
ቤተ መጻሕፍቲ ባይዱ
3.14 声光报警器 acousto optic alarm 能发出声光报警的装置。
3.15 断电控制器 switching off controller 控制馈电开关或电磁启动器等的装置。
3.16 分站 substation 煤矿安全监控系统中用于接收来自传感器
本标准适用于全国井工煤矿,包括新 建和改、扩建矿井。
2 规范性引用文件
最新矿井瓦斯检查及瓦检仪使用教学讲义PPT

员。 ❖ (8)会分析分工区域内瓦斯来源,涌出规律,揭示防止瓦
斯超限和积聚的措施,协助制订通风、瓦斯管理方案和措施。 ❖ (9)会看通风系统图、防尘系统图、防灭火系统图、瓦斯
抽放系统图、瓦斯监测系统图、瓦斯地质图。 ❖ (10)会绘制分工区域的通风系统图。 ❖ (11)能够协助处理重大瓦斯、煤尘、发火、突出等事故。
❖ (一)、采煤工作面进风流中瓦斯和二氧化碳浓度 的检查测定:
❖ 采煤工作面进风流是指:距支架和巷道底部各为 50mm的采面进风巷道空间内的风流;无支架进风巷 道为距巷顶、帮、底各200mm的采面进风巷道空间 内的风流。
❖ 采煤工作面进风巷风流中的瓦斯和二氧化碳浓度 应 :在距采煤面煤壁线以外10m处的采煤工作面进 风巷风流中测定;并连续测定3次,取最大值作为测 定结果和处理依据。
❖ (二)采煤工作面风流中瓦斯和二氧化碳浓度的检 查测定
❖ 采煤工作面风流: 为距煤壁、顶、底板各为 200mm(小于1m厚的薄煤层采煤工作面距顶、底板 各为100mm)和以采空区的切顶线为界的采煤工作 面空间的风流。采用充填法管理顶板时,采空区一 侧应以挡矸、砂帘为界。采煤工作面回风上隅角及 一段未放顶的巷道空间至煤壁线的范围空间中的风 流,都按采煤工作面风流处理。
❖ 瓦斯检查制度(具体见文档)
第二部分
井下瓦斯检查地点及方法
一、井下瓦斯检查地点
❖ (一)、采煤工作面瓦斯检查地点
❖ ①工作面进风流,指进风巷至工作面煤壁线的风流; ❖ ②工作面风流,指距煤壁、顶、底板各200m和以采空区切
顶线为界的空间内的风流; ❖ ③上隅角,指采煤工作面回风侧最后一架棚落山侧1m处; ❖ ④工作面回风流,指距采煤工作面10m以外的回风巷内不
瓦斯监测系统

我国煤矿监测监控系统现状与发展趋势1 前言自2000年以来,随着国家对煤矿企业安全生产要求的不断提高和企业自身发展的需要,我国各大、中、小煤矿的高瓦斯或瓦斯突出矿井陆续在装备矿井监测监控系统。
系统的装备大大提高了矿井安全生产水平和安全生产管理效率,同时也为该技术的正确选择、使用、维护和企业安全生产信息化管理提出了更高的要求。
本文详细论述了近年来我国煤矿安全生产监测监控系统的研制开发、推广使用、维护管理经验和存在的问题,对系统的软件技术和功能、硬件及接口技术的可靠性和兼容性、传感器技术的稳定性和可靠性、企业安全生产信息化管理技术的发展提出了展望。
2 现状(1)发展过程我国监测监控技术应用较晚,80年代初,从波兰、法国、德国、英国和美国等(如DAN6400、TF200、MINOS和Senturion-200)引进了一批安全监控系统,装备了部分煤矿;在引进的同时,通过消化、吸收并结合我国煤矿的实际情况,先后研制出KJ2、KJ4、KJ8、KJ10、KJ13、KJ19、KJ38、KJ66、KJ75、KJ80、KJ92等监控系统,在我国煤矿已大量使用。
实践表明,安全监控系统为煤矿安全生产和管理起到了十分重要的作用,各局矿已作为一项重大安全装备。
由于当时相当一部分监控系统由于技术水平低、功能和扩展性能差、现场维修维护和技术服务跟不上等原因,或者已淘汰、或者停产。
因此造成相当一部分矿井无法继续正常使用已装备的系统。
特别是近年来由于老系统服务年限将至,已无继续维修维护的必要,系统面临更新改造的机遇。
随着电子技术、计算机软硬件技术的迅猛发展和企业自身发展的需要,国内各主要科研单位和生产厂家又相继推出了KJ90、KJ95、KJ101、KJF2000、KJ4/KJ2000和KJG2000等监控系统,以及MSNM、WEBGIS等煤矿安全综合化和数字化网络监测管理系统。
同时,在“以风定产,先抽后采,监测监控”十二字方针和煤矿安全规程有关条款指导下,规定了我国各大、中、小煤矿的高瓦斯或瓦斯突出矿井必须装备矿井监测监控系统。
煤矿安全监控系统及检测仪器使用管理规范培训课件

记录与分析
安全监控系统能够记录各种监测数据,方 便管理人员进行数据分析、事故追溯和原
因调查。
提高管理效率
安全监控系统的自动化、智能化管理,能 够减轻管理人员的工作负担,提高管理效 率。
安全监控系统在煤矿事故预防与应急救援中的重要性
检测仪器的分类与用途
01
02
03
04
甲烷检测仪器
用于检测煤矿井下甲烷气体浓 度,预防瓦斯爆炸等事故。
一氧化碳检测仪器
用于检测一氧化碳气体浓度, 预防中毒事故。
氧气检测仪器
用于检测氧气浓度,确保井下 作业环境安全。
温度检测仪器
用于检测井下温度,预防火灾 事故。
检测仪器的使用方法与注意事项
01
使用前应检查仪器是否 完好,确认电池电量充 足。
仪器应存放在干燥、通风的地 方,避免潮湿和高温环境。
对于长期不使用的仪器,应定 期进行检查和维护,确保其正
常工作。
检测仪器的校准与检定
仪器应按照国家相关规定进行校 准和检定,确保其符合安全标准
和技术要求。
校准和检定应由专业机构或部门 进行,并出具相应的合格证明。
对于不合格的仪器,应及时进行 维修或更换,不得继续使用。
04
安全监控系统及检测仪器使用管理规
范培训内容
安全监控系统及检测仪器使用管理规定
规定安全监控系统及检测仪器的使用范围和操作程序,确保其正确、安全地应用于 煤矿生产过程中。
规定安全监控系统及检测仪器的日常维护和保养制度,确保其正常运行和使用寿命。
规定安全监控系统及检测仪器的定期校准和检测制度,确保其准确性和可靠性。
瓦斯监测监控系统、设备维护、校验制度

瓦斯监测监控系统、设备维护、校验制度1. 概述瓦斯监测监控系统是为保障煤矿生产安全而设计的一种重要设备。
通过实时监测矿井中的瓦斯浓度,并及时报警处理,可以有效预防和处理瓦斯事故,保障矿工的生命安全。
为了确保瓦斯监测监控系统的正常工作,需要进行设备维护和校验。
本文将从以下几个方面介绍瓦斯监测监控系统、设备维护和校验制度。
2. 瓦斯监测监控系统瓦斯监测监控系统主要由以下几个部分组成:2.1 瓦斯传感器瓦斯传感器是瓦斯监测监控系统的核心组件,用于实时监测矿井中的瓦斯浓度。
常见的瓦斯传感器有电化学式传感器和红外式传感器两种。
瓦斯传感器需要定期维护和校验,以确保其准确度和灵敏度。
2.2 数据采集系统数据采集系统用于接收瓦斯传感器采集到的数据,并将其传输至监测控制中心。
数据采集系统需要保持良好的运行状态,确保数据传输的准确性和稳定性。
2.3 监测控制中心监测控制中心是瓦斯监测监控系统的核心控制单元,负责接收并处理瓦斯传感器采集的数据,并进行实时监测和报警。
监测控制中心需要定期进行维护和升级,以保证其正常运行。
3. 设备维护制度为确保瓦斯监测监控系统的长期稳定运行,需要建立设备维护制度,包括以下几个方面:3.1 日常维护日常维护主要包括清洁设备、检查连接线路、更换传感器等工作。
瓦斯监测监控系统的日常维护应由专业人员进行,按照维护操作手册进行操作。
3.2 定期维护定期维护是指按照一定的时间间隔对瓦斯监测监控系统进行维护,例如每季度或每年进行一次。
定期维护主要包括检查设备运行状态、更换老化部件、校准传感器等工作。
3.3 报警测试瓦斯监测监控系统的报警功能是其重要的保障措施之一。
定期进行报警测试,验证报警装置的工作是否正常,确保在瓦斯浓度超过限定值时能及时发出警报。
4. 校验制度为确保瓦斯监测监控系统的准确性和可靠性,需要建立校验制度,包括以下几个方面:4.1 传感器校验瓦斯传感器的定期校验是确保监测系统准确度的关键步骤。
煤矿瓦斯监测监控系统

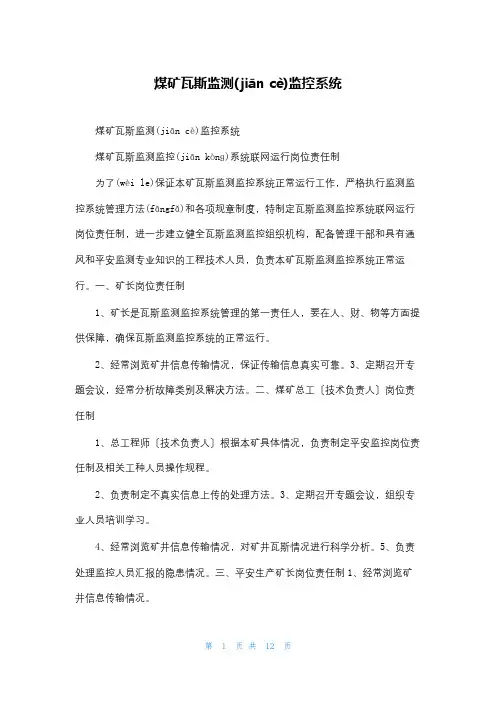

煤矿瓦斯监测(jiān cè)监控系统煤矿瓦斯监测(jiān cè)监控系统煤矿瓦斯监测监控(jiān kònɡ)系统联网运行岗位责任制为了(wèi le)保证本矿瓦斯监测监控系统正常运行工作,严格执行监测监控系统管理方法(fāngfǎ)和各项规章制度,特制定瓦斯监测监控系统联网运行岗位责任制,进一步建立健全瓦斯监测监控组织机构,配备管理干部和具有通风和平安监测专业知识的工程技术人员,负责本矿瓦斯监测监控系统正常运行。
一、矿长岗位责任制1、矿长是瓦斯监测监控系统管理的第一责任人,要在人、财、物等方面提供保障,确保瓦斯监测监控系统的正常运行。
2、经常浏览矿井信息传输情况,保证传输信息真实可靠。
3、定期召开专题会议,经常分析故障类别及解决方法。
二、煤矿总工〔技术负责人〕岗位责任制1、总工程师〔技术负责人〕根据本矿具体情况,负责制定平安监控岗位责任制及相关工种人员操作规程。
2、负责制定不真实信息上传的处理方法。
3、定期召开专题会议,组织专业人员培训学习。
4、经常浏览矿井信息传输情况,对矿井瓦斯情况进行科学分析。
5、负责处理监控人员汇报的隐患情况。
三、平安生产矿长岗位责任制1、经常浏览矿井信息传输情况。
2负责平安监控系统运行规章制度及相关人员操作规程的检查落实。
3定期召开专题会议,深入现场第一线解决系统运行中存在的问题。
4、对弄虚作假、信息不真实传输的有关责任人及时严肃处理。
5、参与处理监控人员汇报的隐患情况。
四、井下系统维护人员岗位责任制1、严格执行瓦斯监测监控系统运行各项规章制度。
2深入井下第一线抓好瓦斯监测监控系统正常运行工作,专职管理监控系统分站、传感器、通讯电缆及局扇“三专两闭锁〞等装置。
3、负责各类传感器的维修调校后的更换和甲烷传感器的及时跟进。
4、发现监控系统运行中出现的弄虚作假、信息不真实传输、瓦斯超限、无数据、无信号等重大隐患时,有权立即停止生产进行处理,并及时向矿调度室汇报。
瓦斯监测系统管理规定

瓦斯监测系统管理规定1. 引言瓦斯监测系统是用于监测矿山、隧道等煤矿和有瓦斯危险的地下工程中瓦斯浓度的仪器设备。
为了保障工作人员的安全和矿山的正常运营,制定本瓦斯监测系统管理规定,明确对瓦斯监测系统的管理要求和操作规程。
2. 瓦斯监测系统的安装和日常维护2.1 安装要求瓦斯监测系统的安装应满足以下要求:•安装位置应能覆盖矿井或隧道的主要通风流向;•安装位置应远离电气设备、火源等可能引发瓦斯爆炸的场所;•安装位置应便于人员观察和维护;•安装时应注意避免遮挡或干扰瓦斯监测仪器的正常工作。
2.2 日常维护瓦斯监测系统的日常维护包括以下内容:•定期检查瓦斯监测仪表的工作状态,确保其准确性和稳定性;•定期校准瓦斯监测仪表,确保其测量结果准确可靠;•及时更换瓦斯监测仪表的电池或电源,确保其正常供电;•当瓦斯监测仪表发生故障或异常时,应及时处理或更换设备;•维护瓦斯监测系统的运行记录,记录瓦斯浓度、报警情况等相关信息。
3. 瓦斯监测系统的操作规程3.1 瓦斯监测仪表的操作瓦斯监测仪表的操作应按照以下规程进行:•操作人员应熟悉瓦斯监测仪表的使用方法和操作流程;•操作人员应按照要求佩戴个人防护装备,如安全帽、防护眼镜等;•在操作之前,应检查瓦斯监测仪表的工作状态和电池电量;•操作人员应按照瓦斯监测仪表的说明书进行操作,并注意安全事项;•操作人员应及时记录瓦斯浓度、报警情况等相关信息。
3.2 瓦斯监测报警的处理瓦斯监测系统报警时,应按照以下处理规程进行:•当瓦斯浓度达到预警值时,应及时采取措施降低瓦斯浓度;•当瓦斯浓度达到报警值时,应立即采取紧急措施撤离人员;•报警时应按照预先制定的应急预案进行处理;•报警后,应及时检修瓦斯监测系统,确保其正常工作。
4. 瓦斯监测系统的培训和考核为了保证操作人员熟练掌握瓦斯监测系统的使用方法和操作规程,应进行培训和考核。
具体要求如下:•新入职的操作人员应进行瓦斯监测系统的基本培训;•培训内容包括瓦斯监测仪表的使用方法、操作流程、安全事项等;•培训结束后,应进行考核,确保操作人员掌握相关知识和技能;•定期组织瓦斯监测系统的复习培训和考核,提高操作人员的专业水平。
矿井瓦斯检测仪及其使用教程

矿井瓦斯检测仪及其使用教案矿井瓦斯监测仪及其使用第一节光学瓦斯检测仪及其使用一、光学甲烷检测仪的特点及构造1、光学甲烷检测仪的功能和特点光学甲烷检测仪是用来测定甲烷浓度,也可测定其他气体浓度的一种仪器。
按其测量甲烷浓度的范围,分为0~10%(精度0.01%)和0~100%(精度0.1%)两种。
这种仪器的特点是携带方便,操作简单,安全可靠,但构造复杂,维修不便。
2、光学甲烷检测仪的构造光学甲烷检测仪有很多种类,我国生产的主要有AQG-1型和AWJ型,其外形和内部构造基本相同。
AQG-1型甲烷检测仪外形是个矩形盒子,由气路、光路和电路三大系统组成。
(1)、气路系统。
由吸气管、进气管、水分吸收管、二氧化碳吸收管、吸气橡皮球、气室和毛细管等组成。
(2)、光路系统。
由光源、聚光镜、平面镜、平行玻璃、气室、折光棱镜组、反射棱镜组、望远镜系统组成。
(3)、电路系统。
其功能和作用是为光路提供电源。
该系统由电池、灯泡、光源盖、光源电门和微读数电门等组成。
瓦斯鉴定器主要部件的名称、作用:照明装置组:是仪器产生干涉条纹的光源部分,灯泡的额定电压1.35V,0.3A带光屏的聚光镜组:汇集光源,使之增强亮度。
平面镜组:光线经过此镜分裂为两束光线,由于镜座的作用,该镜向后倾斜55度。
折光棱镜组:将平面镜射出的两列光束经两次90度反射后,折回平面镜上。
反射棱镜组:用于调节光谱的位置。
物镜组:调节镜座可使干涉条纹在分化版上成像清晰测微镜组:转动微动手轮时,因齿轮带动刻度盘和测微玻璃座,使其偏转,产生光线的偏折,使干涉条纹移动主要供测定1%以下的微数使用。
目镜组:起放大作用,便于观察。
通过旋转镜座调节视度,看清光谱。
在0~10%范围共21道刻线吸收管组:内吸收管装有氯化钙或硅胶,用以吸收水分;外吸收管装纳石灰,用以吸收CO2。
气室组:共分三格两侧为空气室,中间为瓦斯室为平衡气室内的大气压力,装有盘型管。
按钮组:分为上下两个按钮,分别用来控制测微和光源系统的照明电路。
