2018-2019学年江苏省南京市九年级(上)期末物理试卷
2018-2019学年江苏省南京市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分）每小题给出的四个选项中只有一个选项正确，请将正确选项填在答题卡上．1．（2分）下列哪一个单位不是电功率的单位（）A．W B．kW C．kW•h D．J/s2．（2分）下列说法中与实际相符的是（）A．人体的安全电压不低于36VB．一节新蓄电池的电压为1.5VC．家用微波炉正常工作时的电流大约是0.3AD．挂壁式空调正常工作时的功率约为1200W3．（2分）如图所示，属于费力杠杆的是（）A．镊子B．起瓶器C．剪刀D．钢丝钳4．（2分）掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低。
图示是小球弹跳的频闪照片，小球在1、2位置的高度一样。
则（）A．小球在1、2位置的动能相同，机械能也相同B．小球在1、2位置的动能相同，2位置的机械能较小C．小球在1、2位置的机械能相同，2位置的动能较小D．小球在1、2位置的重力势能相同，2位置的动能较小5．（2分）下列说法中正确的是（）A．只要物体吸收了热量，温度就一定升高B．只要物体的内能增加了，就一定是吸收了热量C．物体的温度虽然没有变化，但它的内能有可能增加D．只要物体的温度保持不变，就一定没有吸热也没有放热6．（2分）下述各种现象中，属于做功改变内能的是（）（1）锯条锯木头，锯条发烫（2）擦划火柴，火柴头着火（3）冬天对着手呵气，手变暖（4）电流通过导体，导体会发热。
A．（1）（2）B．（2）（3）C．（1）（2）（3）D．（1）（2）（4）7．（2分）家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不吹风时，电热丝不能发热；电热丝不发热时，电吹风仍能吹风。
如图电路中符合要求的是（）A．B．C．D．8．（2分）如图所示，电源电压不变，R1R2为定值电阻且R1＞R2．开关S闭合后，电流表示数最大的是（）A．B．C．D．9．（2分）将光敏电阻R、定值电阻R0、电流表、电压表、开关和恒压电源连接成如图所示电路。
光敏电阻的阻值随着光照强度的增大而减小。
闭合开关，逐渐增大光照强度，则（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A和V表示数均变大10．（2分）家用照明的白炽灯泡，有时灯丝会被烧断，烧断灯丝经常是发生在开灯的那一瞬间，这是因为在开灯的那一瞬间（）A．通过灯丝的电流比正常工作时的电流大B．灯丝两端的电压比正常工作时的电压高C．灯丝的电阻等于正常工作时的电阻D．灯泡的实际功率比额定功率小11．（2分）如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（）A．电压表示数为3.6V B．R1的阻值为18ΩC．R2的阻值为30ΩD．整个消耗的功率为3W12．（2分）如图所示，电源电压恒为9V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“24Ω0.8A”，灯泡标有“3V1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．灯泡的最小功率是0.54WB．滑动变阻器的电阻允许调节的范围是0～24ΩC．电流表示数的变化范围是0.1A～0.5AD．电压表示数的变化范围是1V～3V二、填空题（本题共8小题，每空1分，共26分）13．（3分）有一杠杆，动力臂是阻力臂的4倍，则F动：F阻＝，这是（填省、费）力杠杆。
如果两力臂都增加各自的1倍，则F动：F阻＝。
14．（3分）（1）唐诗中有“黄河远上白云间”和“不尽长江滚滚来”的诗句，从机械能的角度看，前一句生动形象地表明黄河水存储着大量的能，后一句表明长江水具有大量的能。
（2）在探究“物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放，小车下滑后撞击斜面底端的木块。
实验时通过来比较动能的大小。
15．（5分）如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着“呯”的一声响，看到盒盖，在此过程中，酒精燃烧后的燃气的能转化为塞子的能。
图中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的。
如果该汽油机飞轮转速是1800r/min，则它每秒钟内对外做功次。
16．（3分）如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光。
如果灯泡L1的灯丝突然断开，则电压表的示数将（选填“变大”、“不变”或“变小”），电流表的示数将（选填“变大”、“不变”或“变小”），灯泡L2将会（选填“变亮”、“变暗”或“熄灭”）。
17．（4分）如图所示是一种自动测定油箱内油面高度的装置。
（1）图中虚线框内的装置相当于简单机械中的；（2）油量表是用表改装的；（3）当油箱中的浮标向上运动时，R的电阻值将，此时电路中的电流将。
（选填“增大”或“减小”）18．（3分）现有两电热水壶分别是甲“220V﹣1500W”、乙“220V﹣1000W”，甲壶中装有2kg的水，乙壶中装有1kg的水（水的初温相同），当同时给它们通电正常工作时，壶（选填“甲”或“乙”）电流做功快；要想把水烧开，壶（选填“甲”或“乙”）电流做功多；壶（选填“甲”或“乙”）把水烧开需要的时间少。
19．（3分）我国某地的太阳能光伏发电项目已经并网成功，预计年发电量可达5×106kW•h，这一项目是通过高科技将太阳能转化为能。
某学校共有250盏标有“220V40W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为A，上述电能可供这些日光灯正常工作h。
20．（2分）一小灯泡上标有“6V 3.6W”字样，其电流I随两端电压U变化关系的曲线如图所示。
当元件两端的电压为3V时，元件的电阻为Ω，电功率为W。
三、解答题（本大题共11小题，共50分）21．（2分）如图所示，用裁纸刀裁纸。
加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明。
22．（2分）如图所示，试在甲、乙两个“O”内选填“电压表”和“电流表”的符号，使两灯组成并联电路。
23．（2分）请在图中用笔画线代替导线将电灯、插座正确接入电路。
24．（3分）在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，则可将左侧的平衡螺母向调节，使其在水平位置平衡。
如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡。
要使弹簧测力计示数最小，弹簧测力计的拉力应沿方向，此时读数为N。
25．（5分）在“估测人上楼时的功率”的实验中：（1）为了计算出人上楼的功率，需测量一些物理量，所使用的测量工具分别为：、、。
（2）小明和小强两同学为比较上楼的功率的大小。
小明的重力500N，小强的重力600N，他们跑到五楼，小明用时30s，小强用时28s，则同学做功多；同学做功快。
26．（6分）某实验小组测一滑轮组机械效率的数据如表：实验次数动滑轮重G动/N钩码重G钩/N钩码上升高度h钩/m直接将钩码举高做的功W有用/J动力F动/N动力作用点移动距离S动/m使用滑轮组动力做的功W总/J滑轮组的机械效率η10.5310.10.10.70.30.2147.6%220.10.2 1.10.30.3360.6% 340.10.420.30.666.6%（1）请你在图中画出本实验的绕绳方法；（2）由表中数据可知，用同一滑轮组提升不同重物至同一高度，克服动滑轮的重所做的额外功（填“相同”或“不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功，滑轮组的机械效率（填“变大”、“变小”或“不变”）；（3）多次改变提升的物重测量滑轮组的机械效率，目的是为了。
A．减小摩擦B．多次测量取平均值减小误差C．获得多组数据归纳出物理规律（4）由本实验（填“能”或“不能”）推断；任何机械的机械效率跟物重均有关。
27．（3分）如图所示的电路，L1和L2两只灯泡是关系（选填“串联”或“并联”）。
开关闭合后，电流表（甲）测量的是通过的电流（选填“L1”、“L2”或“L1和L2”，下同），电流表（乙）测量的是通过的电流。
28．（5分）物理课上同学们用图装置探究“电热和哪些因素有关”：两个烧杯中水和煤油质量、初温都相等。
（电路尚未连接）（1）实验装置中的错误之处是；（2）温度计的作用是；（3）若想探究“电热和电阻的关系”，则甲、乙两只电热器应该联在电路中（选填“串”或“并”），并且阻值（选填“相等”或“不相等”）。
29．（11分）学习电学时我们会做许多相关实验。
实验一：在图所示的电路中，闭合开关S，灯L不亮，电压表V有示数。
已知除灯L和电阻R外，电路中各处均接触良好，其余元件均完好。
（1）请判断该电路中存在的故障可能是或；（2）为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。
（3）若小明同学将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况。
若电流表有示数，说明故障是，若电流表无示数，说明故障是。
实验二：小明同学利用电压表和电流表测定待测电阻Rx的阻值，他按下面正确的步骤进行实验：【设计实验】小明根据伏安法测电阻的原理设计了正确的电路图。
【实验器材】电源（电压保持不变）、滑动变阻器（铭牌上标有“20Ω2A”字样）、电流表、电压表、待测电阻Rx、开关、导线若干。
（1）如图是他实验时的电路，但连接不完整，请你帮他完成电路的连接（要求滑片向右移，电压表示数变大）。
（2）在连接实物电路时，闭合开关前应把滑动变阻器的滑片位置调到（填写“C”或“D”）端。
（3）闭合开关S，观察到电压表和电流表示数分别为1.7V和0.14A．继续实验又测得两组数据，记录表格中。
则该同学所用电源电压为V。
（4）实验中测出电阻Rx的阻值为Ω．（结果保留一位小数）实验次数电压/V电流/A电阻/Ω1 1.70.1412.12 2.20.1812.23 2.50.2012.5（5）该同学设想进行第4次实验：调节滑动变阻器的滑片，使电压表的示数为1.5V，事实上实验没有做成功，其主要原因是。
30．（4分）一辆汽车总质量为1200kg，以36km/h的速度在水平公路上做匀速直线运动，已知发动机的功率是60kW，求：（1）10min内汽车发动机做了多少功？（2）若发动机输出的能量全部转化为汽车的机械能，则汽车受到的阻力是多少？31．（7分）某型号的电饭锅有两档，若开关S置于“1”挡和“2”挡时，串联在电路电流表示数分别为5A和0.1A，其测试电路如图所示。
期末试题 2022-2023学年人教版九年级物理全一册(含答案)
2022~2023年第一学期九年级期末学情检测物理试题出卷人：审卷人：一、单选题（本大题共10小题，共20分）1．关于内能、温度、热量和热传递，下列说法正确的是（）A．物体的温度越高，所含的热量越多B．在热传递过程中，热量总是从内能大的物体向内能小的物体转移C．物体内能增大，一定是从外界吸收了热量D．物体的温度不变，其内能可能改变2．如图所示，将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A．灯泡L1和L2一样亮B．灯泡L2比灯L1亮C．电路总功率等于9W D．电路总功率大于9W3．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作．下图既能满足控制要求，又符合安全用电原则的是A．B．C．D．4．在探究物质熔化特点的实验中，选取质量相等的甲、乙两种固体装入相同的试管中，用如图所示的两套完全相同的装置加热。
关于这个实验下列说法正确的是（）A．实验中需要用到的测量工具有量筒和停表B．甲、乙在固态时的比热容大小关系为c甲>c乙C．甲、乙在熔化过程中吸收的热量大小关系为Q甲<Q乙D．甲、乙在熔化过程中吸收热量，温度和内能均不变5．在如图所示的电路中，当滑动变阻器的滑片移动时，关于灯泡亮度变化和电压表示数变化情况说法正确的是（）A．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数不变B．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大C．当只闭合开关S，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大D．当只闭合开关S，滑动变阻器滑片向右移动时灯泡亮度、电压表示数均不变6．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7．将标有“2.5V0.3A”字样的灯泡甲和“3.8V0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（）A．串联时，两灯都能正常发光B．串联时，甲灯比乙灯更亮C．并联时，通过两灯的电流相等D．并联时，甲灯的实际功率比乙灯的实际功率大8．如图甲所示，电源电压保持不变，R1的阻值为10Ω，先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V，下列说法中正确的是（）A．电源电压为6V B．当S1闭合、S2断开时，R1两端的电压为1.2VC．R2的阻值为12Ω D．当S1闭合、S2断开时，R1和R2消耗的电功率之比为5∶4 9．如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为A．0.3 A B．0.6 A C．0.9 A D．1.2 A10．在如图所示的电路中。

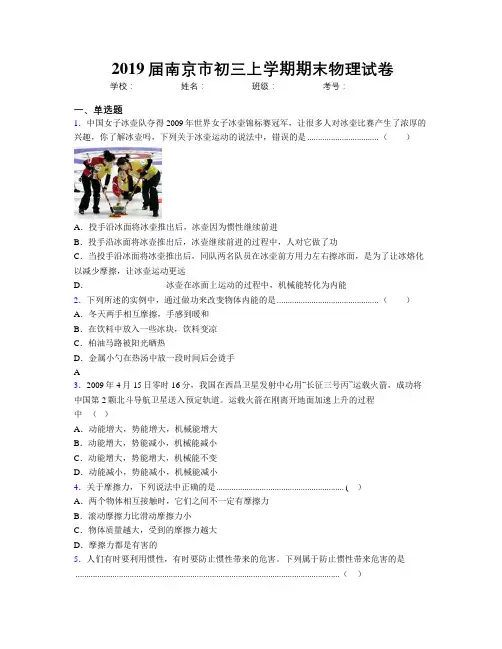

2019届南京市初三上学期期末物理试卷
2019届南京市初三上学期期末物理试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．中国女子冰壶队夺得2009年世界女子冰壶锦标赛冠军，让很多人对冰壶比赛产生了浓厚的兴趣，你了解冰壶吗，下列关于冰壶运动的说法中，错误的是................................. （）A．投手沿冰面将冰壶推出后，冰壶因为惯性继续前进B．投手沿冰面将冰壶推出后，冰壶继续前进的过程中，人对它做了功C．当投手沿冰面将冰壶推出后，同队两名队员在冰壶前方用力左右擦冰面，是为了让冰熔化以减少摩擦，让冰壶运动更远D．冰壶在冰面上运动的过程中，机械能转化为内能2．下列所述的实例中，通过做功来改变物体内能的是............................................... （）A．冬天两手相互摩擦，手感到暖和B．在饮料中放入一些冰块，饮料变凉C．柏油马路被阳光晒热D．金属小勺在热汤中放一段时间后会烫手A3．2009年4月15日零时16分，我国在西昌卫星发射中心用“长征三号丙”运载火箭，成功将中国第2颗北斗导航卫星送入预定轨道。
运载火箭在刚离开地面加速上升的过程中（）A．动能增大，势能增大，机械能增大B．动能增大，势能减小，机械能减小C．动能增大，势能增大，机械能不变D．动能减小，势能减小，机械能减小4．关于摩擦力，下列说法中正确的是........................................................... (）A．两个物体相互接触时，它们之间不一定有摩擦力B．滚动摩擦力比滑动摩擦力小C．物体质量越大，受到的摩擦力越大D．摩擦力都是有害的5．人们有时要利用惯性，有时要防止惯性带来的危害。
下列属于防止惯性带来危害的是 ..........................................................................................................................（）A．拍打衣服，把灰尘拍去B．将足球射入球门C．公路上汽车限速行驶D．跳远时快速助跑6．试判断3×107mg所表示的质量可能是（）A．一朵玫瑰花B．一头小猪C．一头大象D．一杯水7．小东用一个最多能装4 kg水的塑料桶装满植物油，则桶内植物油的质量（）A．一定等于4kg B．可能等于4 kgC．大于4kg D．小于4 kg8．下列物体中质量约为2kg的是（）A．两个鸡蛋B．一只老母鸡C．一头牛D．一张课桌9．用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针：（）A．可以磁化，且磁化后A端为S极; B. 可以磁化，且磁化后A端为N极;C．可以磁化，但不能确定A端的磁极; D. 不能被磁化，所以不会出现磁极.10．萧晓同学按图所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图中所示，关于灯L1两端的电压，下列选项中正确的是（）A、1.0 V B．3.5 V C．5.0 V D．2.5 V.11．如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。

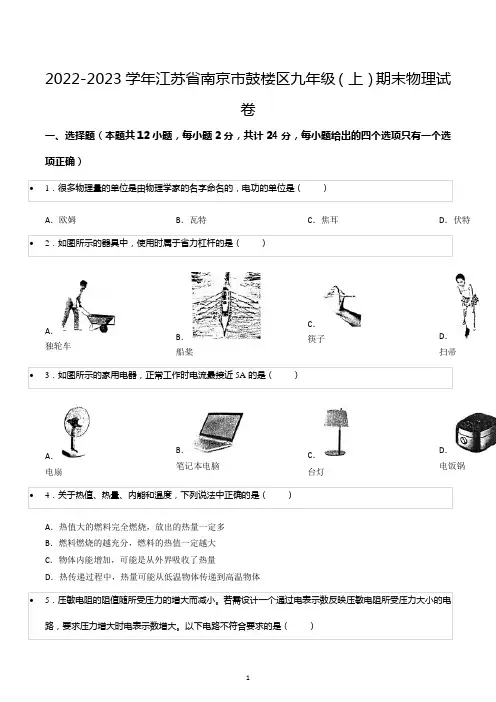

2022-2023学年江苏省南京市鼓楼区九年级(上)期末物理试卷
2022-2023学年江苏省南京市鼓楼区九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共计24分，每小题给出的四个选项只有一个选项正确）A．欧姆B．瓦特C．焦耳D．伏特A．独轮车B．船桨C．筷子D．扫帚A．电扇B．笔记本电脑C．台灯D．电饭锅A．热值大的燃料完全燃烧，放出的热量一定多B．燃料燃烧的越充分，燃料的热值一定越大C．物体内能增加，可能是从外界吸收了热量D．热传递过程中，热量可能从低温物体传递到高温物体A．B．C．D．•6．如图所示，在轻质木板中心O点挖孔，插一金属杆，固定在铁架台上，木板可以围绕O点自由转动（不计摩擦）。
每个钩码的质量均相同，A、B、C、D、E、F为挂钩（不计挂钩重），已知AB=BO=OC=CD，ABOCD的连线水平，且与EDF的连线垂直。
现在B处挂两个钩码，D处挂一个钩码，木板在水平位置平衡。
下列做法仍能使木板在水平位置平衡的是（）A．在B、D两处各加挂一个钩码B．B处钩码不变，把D处钩码挂在F处C．把B处钩码移到A处，把D处钩码挂在C处D．把B处钩码移到A处，把D处钩码移到E处•7．小球在地面弹跳的情景如图所示。
小球在A点的机械能为120J，当小球由A点运动到B点时，机械能变为100J，则小球由B点运动到C点时，其机械能可能为（）A．80J B．90J C．100J D．120J• 8．如图甲所示的电路中，电源电压不变，两灯的额定电压均为6V ，两灯的I-U 图象如图乙所示。
闭合开关S ，调节滑动变阻器直至其中一只灯正常发光，另一只灯不损坏，此时（ ）A ．L 1正常发光B ．电压表示数为12VC ．两灯的总功率为2.4WD ．电路中的电流为0.6AA ．B ．C ．D ．• 10．工人师傅用如图所示的装置将水泥从地面匀速运至高处，若水泥重为G 0，桶重为G 1，动滑轮重为G 2，该装置的机械效率为η（不计绳重和摩擦），求工人师傅作用在绳子自由端的拉力F 。

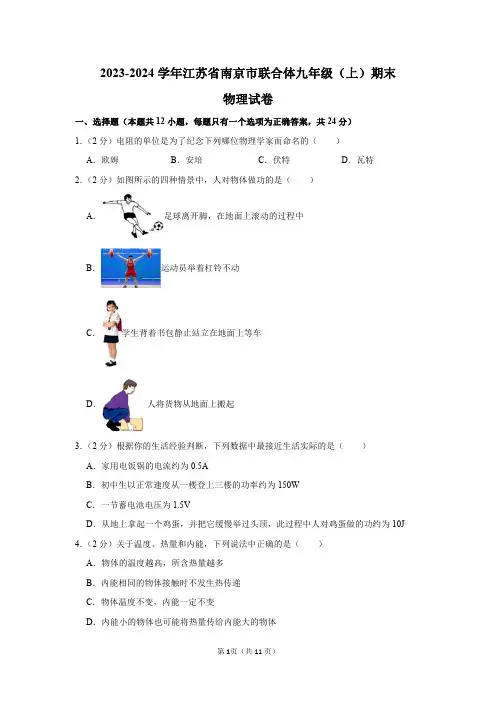

2023-2024学年江苏省南京市联合体九年级(上)期末物理试卷及答案解析
2023-2024学年江苏省南京市联合体九年级（上）期末物理试卷一、选择题（本题共12小题，每题只有一个选项为正确答案，共24分）1．（2分）电阻的单位是为了纪念下列哪位物理学家而命名的（）A．欧姆B．安培C．伏特D．瓦特2．（2分）如图所示的四种情景中，人对物体做功的是（）A．足球离开脚，在地面上滚动的过程中B．运动员举着杠铃不动C．学生背着书包静止站立在地面上等车D．人将货物从地面上搬起3．（2分）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电饭锅的电流约为0.5AB．初中生以正常速度从一楼登上三楼的功率约为150WC．一节蓄电池电压为1.5VD．从地上拿起一个鸡蛋，并把它缓慢举过头顶，此过程中人对鸡蛋做的功约为10J 4．（2分）关于温度、热量和内能，下列说法中正确的是（）A．物体的温度越高，所含热量越多B．内能相同的物体接触时不发生热传递C．物体温度不变，内能一定不变D．内能小的物体也可能将热量传给内能大的物体5．（2分）如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A．图甲，空气压缩引火仪内的空气被压缩时，空气的内能减少B．图乙，盒盖飞出时，盒内燃气的内能增大C．图丙，小孩从滑梯滑下，臀部发热，此过程中是通过做功方式改变物体内能D．图丁，为汽油机的做功冲程，机械能转化为内能6．（2分）为了防范狗熊的捣乱，光头强设计了一套报警系统，要求：用细导线ab将一片树林围住，合上开关，放在身边的报警装置中的灯亮而铃不响；当熊大和熊二碰断导线ab进入伐木区时，电铃就会响起来。
下列电路图（如图）中符合要求的是（）A．B．C．D．7．（2分）如图是“探究影响电流热效应的因素”实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油。
下列说法错误的是（）A．烧瓶内选用液体煤油，利用了煤油比热容小升温快的特点B．该装置可以探究电流通过电阻丝产生的热量与电阻的关系C．闭合开关后，甲烧瓶中煤油温度上升比乙快D．滑动变阻器的滑片向左移，两烧瓶中煤油温度上升将变慢8．（2分）跳水运动中蕴含着许多物理知识，如图所示，有关跳板跳水过程中能量变化的说法正确的是（）A．运动员用力下压跳板的过程中，跳板的弹性势能减小B．运动员被跳板向上弹起的过程中，重力势能减小C．运动员离开跳板向上运动的过程中，动能减小D．运动员从最高点下落的过程中，机械能增大9．（2分）图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小。
2020-2021学年江苏省九年级物理(苏科版)上册期末复习：第13章《电路初探》习题 (1)
2020-2021学年江苏省九年级物理（苏科版）上册期末复习：第13章《电路初探》习题精选（1）一．选择题（共20小题）1．（2019秋•宜兴市期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．只闭合开关S1，电源外部电流方向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2串联C．先闭合S1，再闭合开关S2，电流表示数不变D．开关S1、S2都闭合，发现灯泡L1比L2亮，通过L1的电流一定大于通过L2的电流2．（2019秋•姜堰区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．3．（2019秋•南京期末）下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J4．（2019秋•秦淮区期末）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电饭锅的电流约为0.5AB．一节蓄电池电压为1.5VC．某一初中生以正常速度从一楼登上三楼的功率约为150WD．从地上拿起一个鸡蛋，并把它缓慢举过头顶，此过程中人对鸡蛋做的功约为10J5．（2019秋•鼓楼区期末）对于双量程电流表和电压表的使用，下列说法中不正确的是（）A．都不允许将接线柱连接到电源两极B．使用前都应检查指针是否指在零刻度线C．大量程的分度值都是小量程的5倍D．电流都是从正接线柱流入，负接线柱流出6．（2019秋•苏州期末）下列提供的数据符合实际情况的是（）A．手托两个鸡蛋匀速向上抬高lm约做功10JB．人体所能承受的安全电压为220VC．人正常骑自行车时的功率为600W～800WD．家用节能灯正常发光时的电流约为100mA7．（2019秋•江阴市期末）为探究串联电路电流特点，小华设计了如图的电路。
2018-2019学年江苏省无锡市九年级(上)期末物理试卷(解析版)
2018-2019学年江苏省无锡市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）1．（2分）如图所示，正在使用的简单机械中，一定费力的是（）A．订书机B．镊子C．定滑轮D．动滑轮2．（2分）下列图示中，不能让完好的小灯泡点亮的连接方法是（）A．B．C．D．3．（2分）如图所示，一个玩具弹簧放在斜面（倾角约30°）上端，将弹簧弯曲一定程度后释放，我们会观察到弹簧不断向下翻滚。
在弹簧向下运动的过程中，发生转化的机械能有（）A．弹簧的弹性势能和重力势能B．弹簧的弹性势能和动能C．弹簧的重力势能和动能D．弹簧的弹性势能、动能和重力势能4．（2分）如图所示，在盛有冷水和热水的烧杯中各滴入一滴红墨水，观察到红墨水在热水杯中扩散的快。
关于这一实验的目的，下列说法正确的是（）A．比较烧杯内水的内能大小B．比较两滴墨水的内能大小C．说明分子无规则运动的剧烈程度与温度有关D．说明热量可以从高温物体传递给低温物体5．（2分）小明设计了如图所示的电路来探究“影响导体电阻大小的因素”，连接完电路后，他发现手边只有一根金属丝，则他只能够完成的探究是（）A．导体的电阻与导体横截面积的关系B．导体的电阻与导体长度的关系C．导体的电阻与导体的长度和横截面积的关系D．导体的电阻与导体的长度、横截面积和材料的关系6．（2分）为了比较小红和小华谁上楼时的功率大。
同学们设计了如下的一些方案：①测出二人的质量、爬楼用的时间和爬楼的高度。
②保证爬楼的时间相同，测出二人的质量、爬楼的高度。
③保证爬楼的高度相同，测出二人的质量、爬楼的时间。
其中可行的是（）A．只有①B．只有①②C．只有②③D．①②③都可以7．（2分）设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。
下列电路设计最合理的是（）A．B．C．D．8．（2分）小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）A．甲、丙B．甲、丁C．乙、丙D．乙、丁9．（2分）测电笔是电工必备的检测设备，其结构如图所示。
江苏南京市鼓楼区2023-2024学年九年级上学期期末物理试卷(含答案解析)
2023-2024学年九年级（上）期末试卷物理（本卷满分100分，考试时间90分钟）（本卷中g取10N/kg）注意事项：1．试卷共8页，用钢笔或圆珠笔在答题卡、答题卷中作答，解答题应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
2．答卷前将答卷页密封线内的项目填写清楚。
一、选择题（本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个选项符合题意）1．下列器具属于省力杠杆的是（ ）A．镊子B．核桃夹C．托盘天平D．筷子2．下列数据符合实际情况的是（ ）A．人体安全电压为36V B．挂壁式空调的功率约250WC．微波炉正常工作时的电流约为4A D．实验室电流表的电阻约为0.1kΩ3．小明用竖直向上的力提一桶水，下列过程中小明对桶做功的是（ ）A．提着桶站立不动B．提着桶水平移动C．提桶但未能提起D．提着桶向上爬楼4．如图所示，电加热器的金属杯垫是发热体，小明将一杯冷水放在杯垫上加热，下列说法正确的是（ ）A．水与勺子热量相同时，不发生热传递C．杯垫和水的内能增加，但方式不同5．下列过程中内能转化为机械能的是（ ）．压缩气体．瓶塞冲出．电扇转动．吸入气体．小明用力斜向下将篮球掷向地面，篮球碰到地面后斜向上反弹，篮球在运动过程中经过如图所示。
从A到的过程中，下列数据可能正确的是（ ）篮球位置A B动能/J a b重力势能/J610C．若家用电器起火，应尽快用水将其扑灭D．使用测电笔辨别火线，手不能接触笔尾金属体8．如图所示，某款直饮水机可通过刷卡（闭合“感应”开关S1）或投币（闭合“投币”开关S2）接通供水电机取水；光线较暗时“光控”开关S3自动闭合，提供照明。
下列简化电路图，符合要求的是（）A．B．C．D．9．如图，电源电压不变，闭合开关，一段时间后，灯L突然熄灭，若电路中仅有一处断路，且只发生在电阻R或灯L上。
为检测电路故障，以下方案不可行的是（ ）A．将电压表并联在L两端B．将电流表并联在L两端C．用完好的导线并联在L两端D．用完好的灯L0并联在L两端10．如图，将物体匀速从斜面底端拉到顶端，斜面长s为4m、斜面高h为2m，拉力F沿斜面向上，物体受到斜面的摩擦力f为50N，机械效率η为80%，下列说法正确的是（ ）A．拉力F为50N B．物体重为250NC．拉力F做的总功为1000J D．克服物重做的有用功为200J11．在图甲所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合开关S，将滑片P从右端滑到左端的过程中，电压表V1、V2示数随电流表A示数变化的完整图线如图乙所示，能正确反映该过程的电压表V3示数随电流表A示数变化的图线是（ ）A．B．C．D．12．如图所示，电源电压恒为6V，R0=20Ω，滑动变阻器的规格为“30Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“4V2W”字样，不考虑灯丝电阻变化，并保证电路安全，则（ ）A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～30ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6WC．当S、S、S1都闭合时，电路消耗的总功率最小值为2.4WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是6Ω二、填空题（本题共7小题，每空1分，共26分）13．2023年10月31日，我国神舟十六号载人飞船返回舱，安全降落在东风着陆场预定区域.返回舱穿越大气层时温度升高，这是通过_______（选填“热传递”或“做功”）的方式将机械能转化为_______能，因为液态氢的_______大可以作为火箭发动机的燃料。
2024-2025学年江苏省南京市旭东中学九年级(上)期末物理试卷
2024-2025学年江苏省南京市旭东中学九年级（上）期末物理试卷一、选择题1．(★★★)在初中物理教科书中，我们已经相识了不少科学家，他们在物理学的发展过程中作出了杰出的贡献．下面列举了四位科学家和他们的重要成果，其中错误的是（）A．欧姆--电流、电压、电阻三者之间的关系B．阿基米德--杠杆原理C．焦耳--电流热效应的规律D．奥斯特--电磁感应现象2．(★★★)下列数据中最接近生活实际的是（）A．日光灯正常工作电流约为1.8AB．中学生正常步行上楼1s做功大约800JC．家用节能灯的额定功率约为20WD．人体的平安电压不高于220V3．(★★★★)当将滑动变阻器的滑片P向右移动时．图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）A．B．C．D．4．(★★★★)标有“220V 100W”字样的家用电器正常工作时的电功率（）A．大于100瓦B．小于100瓦C．等于100瓦D．无法确定5．(★★★★)如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB=U BC，I AB＜I BC D．U AB＞U BC，I AB=I BC6．(★★)一些金属或合金当达到某一温度时，电阻会变为零，这种现象称为“超导”，能够发生超导现象的物质叫超导体，请你想想下列哪个事例不是利用超导体的（）A．可用于输电线路降低输电损耗B．研制成磁悬浮列车C．装配胜利率大、高效率的发电设备和电动机D．制成大功率的电炉7．(★★★★)下列白炽电灯正常发光时，亮度最亮的是（）A．“PZ220-15”B．“36V 60W”C．“110V 40W”D．“220V 25W”8．(★★★)如图所示，利用轻质滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为30N，若物体和地面之间的摩擦力大小为45N，则A处的拉力大小和滑轮组的机械效率分别为（）A．45N、50%B．45N、75%C．60N、50%D．60N、75%9．(★★★)如图所示电路中，电源两端电压的电压不变，闭合开关S 后，滑动变阻器的滑片P从a端向b端滑动的过程中（）A．电流表、电压表的示数都减小B．电流表、电压表的示数都增大C．电流表的示数增大、电压表的示数减小D．电流表的示数减小、电压表的示数增大10．(★★★)如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，视察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大11．(★★★★)如图所示的电路图中，开关S闭合后能用电压表正确测出灯L 2两端电压的是（）A．B．C．D．12．(★★)一根直杆可以绕O点转动，在直杆的中点挂一个重为G的重物，在杆的另一端施加一个力F，如图所示，在力F从水平方向缓慢转动到沿竖直向上的方向过程中，为使直杆保持在图示位置平衡，则拉力F的变更状况是（）A．始终变大B．始终变小C．先变大，后变小D．先变小，后变大二、填空题13．(★★)工人站在地面上，用定滑轮将27kg的物品吊运到10m高处，运用定滑轮的优点是变更施力方向．若不计绳重和摩擦，匀速吊运所需的拉力是 270 N；若匀速吊运时的实际拉力是300N，则人所做的有用功是 2700 J，定滑轮的机械效率是 90% （g取10N/kg）．14．(★★★)家庭电路中，照明灯泡与限制它的开关之间的连接方式是串联，一只标有“PZ220-100”字样的白炽灯泡，其额定电压是 220 V，正常发光时实际功率是 100 W，正常工作5h消耗的电能为 0.5 kW•h．15．(★★)如图所示，电源两端的电压保持不变，小灯泡L标有“6V 3W”字样（灯丝电阻随温度变更可忽视不计）．当滑动变阻器的滑片P在A端时，闭合开关S 1、S 4，断开开关S 2、S 3，小灯泡L正常发光，电压表的示数为U 1；当滑动变阻器的滑片P在B端时，闭合开关S 2、S 4，断开开关S 1、S 3，小灯泡L的实际电功率为0.75W，电压表的示数为U 2，滑动变阻器的电功率为3.75W，U 1：U 2=3：1．通过调整滑动变阻器滑片P的位置、开关的断开或闭合变更电路结构，使电路的总电功率最大，此最大总电功率为 40 W．16．(★★★)一只标有“2.5V 0.3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端调整滑动变阻器使小电灯两端电压为 2.5 V时，灯正常发光．此时灯1min消耗的电能为 45 J；再调整滑动变阻器使灯两端电压力1.5V时．灯的亮度与正常发光相比变暗（选填“变亮”、“变暗”或“不变”）．17．(★★★★)定值电阻R 1和R 2的阻值之比为5：2，若电阻R 1和R 2串联，则它们的电功率之比为 5：2 ．18．(★★★)电子式电能表表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作2min，电能表指示灯闪耀了30次．该用电器在上述时间内消耗的电能为 0.01 kW•h，合3.6X10 4 J，它的电功率是 300 W．419．(★★)如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V 3.6W”，滑动变阻器的最大阻值R′=20Ω．当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变更范围是 0.3A～0.1A ，灯L的实际电功率变更范围是0.9W～0.1W ．（假定灯丝电阻不受温度影响）．20．(★★★)人类正面临能源危机，为选用节能交通信号灯的灯泡，试验室通过试验发觉下表中的LED灯和白炽灯在正常工作时，光照强度相同．有关数据如表：（1）请依据以上材料说明运用LED灯的两个优点：①发光效率高、节能降耗；②或响应时间短、环保、额定电压低（平安电压）以上随意写出两点均可．（2）LED灯正常工作时的电流是 0.5 A，每天正常工作10小时，运用LED灯比运用白炽灯可节约电能为 0.88 kW•h，这么多能量可将 9.43 kg的水从20℃加热到100℃．（c 水=4.2X10 3J/（kg•℃），结果保留两位小数）二种灯LED灯白炽灯发光原理二极管发光钨丝高温发光额定电压24伏220伏响应时间10-9秒10-3秒额定功率12瓦100瓦21．(★★)如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R 1为定值电阻．当闭合开关S，A板上受到的压力F增大时．（1）电流表示数将削减，电压表示数将增大（削减、增大、不变）．（2）此装置可做为压力计运用，为使压力增大时，压力计的示数随指针向右摇摆而增大，应把电压表（填“电流表”或“电压表”）改装为压力计．22．(★★)甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”．现把它们串联起来，为保证电阻工作平安，则该串联电路两端允许加的最大电压为 19 V．三、作图试验题23．(★★)在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝A、B分别放在如图所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计．闭合开关通电肯定时间，可以通过温度计的示数变更状况，了解电热丝产生热量的多少．已知A、B两电热丝的电阻分别为R A、R B，且R A＞R B．这个方案是用来探究电流和通电时间相同时，电流通过电热丝产生的热量与电阻大小的关系．请你应用所学学问推断，试验过程中甲（选填“甲”或“乙”）烧瓶内煤油的温度上升得更快．24．(★★)温度肯定的条件下，做探究“确定电阻大小的因素”的试验，采纳了限制变量的方法．下表是某次探讨性学习小组的试验数据记录．依据试验数据的分析，回答下列问题：（1）选择 B、E 导体进行对比，是为了探讨导体电阻大小与长度是否有关系；（2）为了探讨导体电阻与横截面积的关系，应选择的两根导体是 D 和 A （导体的代号）；（3）比较表格中导体C、F对应的数据，可以得出的结论是当长度、横截面积肯定的条件下，导体的电阻与材料有关．导体代号A B C D E F长度/m1.00.51.5 1.0 1.51.5横截面积/mm21.20.8 1.00.60.8 1.0材料锰铜钨镍铬丝锰铜钨锰铜25．(★★★)在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了5次测量，用一个动滑轮和一个定滑轮测定前4组数据，用二个动滑轮和二个定滑轮得第5组数据，测得数据如表：（1）请依据前四组数据，在图甲中画出试验中滑轮组的绕绳方法．（2）试验中应沿竖直方向匀速拉动弹簧测力计．（3）表格中编号①处数据应为 66.7 ；依据图乙中弹簧测力计可知编号②数据应为 1.6 N．（4）由表中第1、2组数据可知，同一滑轮组的机械效率与物体被提升的高度无关．（5）由表中第3、4组数据可知，同一滑轮组的机械效率与摩擦和被提升的物重有关．（6）有的同学认为：“机械越省力，它的机械效率越高”．你认为这句话是错误的（填“正确”或“错误”）．你是用小明收集的数据中 4、5 两组数据对比分析来推断的．试验次数动滑轮重G动/N物重G/N钩码上上升度h/m动力F/N动力作用点移动距离s/m滑轮组的机械效率η/%10.510.10.70.347.6 20.510.20.70.647.6 30.520.1 1.10.360.6 40.540.120.3①5140.1②0.526．(★★★)在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压．已知电路中各处均接触良好，除灯L和电阻R两者中的某个元件故障外，其余元件均完好．（1）请推断该电路中存在的故障可能是灯泡L短路或电阻R断路．（2）为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，视察电流表的示数状况．若电流表有示数，说明故障是灯泡短路；若电流表无示数，说明故障是电阻R断路．（3）为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请推断他能否查找出电路的故障，并说明理由．四、计算题27．(★★★)工人利用图示的滑轮组将重400N的物体向上匀速提起2m．所用拉力为250N（1）滑轮组的机械效率是多少？（2）不计绳重和摩擦，则动滑轮重为多少？（3）若用此滑轮组将重900N的物体竖直向上匀速提升2m，拉力在这一过程中所做的功是多少？（不计绳重和摩擦力）28．(★★★)小王家里的电热饮水机有加热和保温两种功能，可由机内温控开关S 0进行自动限制．小王从说明书上收集到如表中的部分数据和如图所示的电路原理图，电阻R 2的阻值为1210Ω，请解答下列问题：（计算结果若不能整除，保留一位小数）（1）饮水机处于保温状态时的功率是多大？（2）电阻R 1的阻值是多大？（3）当实际电压是198V时，饮水机加热状态的实际功率是多大？额定电压220V频率50Hz额定加热功率920W29．(★★)小张同学家安装了一台太阳能热水器，晴天可利用太阳能集热，阴雨天可用电协助加热，铭牌如右表所示．求：（其中 m=ρV）（1）太阳能热水器贮满水，水温从20℃上升到50℃时，须要汲取多少热量？（2）用电加热时，热水器正常工作的电流有多大？（3）贮满水的热水器，阴天里要使水温从20℃上升到50℃，其中55%的热量是由电来协助供应的，则热水器正常工作时需加热多长时间？（不计热量损失）（4）我国出台了一系列有关“家电下乡”的政策，其中对购买高能效、低能耗的家电产品实行政府财政补贴，就国家这一政策对能源与社会发展带来的影响，发表你的看法．额定电压220V容积100L额定功率1650W频率50HZ。
江苏省南京市建邺区2022-2023学年 九年级(上)期末物理试卷(含答案)
2022-2023学年江苏省南京市建邺区九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分。
每小题给出的四个选项中只有一个选选项正确）1．（2分）下列工具使用时，是为了省距离的杠杆是（）A．启瓶器B．镊子C．核桃夹D．羊角锤2．（2分）如图是景观照明灯，其“头顶”小风扇、“肩扛”光电池板、“腰挎”照明灯、“脚踏”蓄电池很是威武！下列关于它的说法正确的是（）A．风吹小风扇发电时，将电能转化为机械能B．光照光电池板发电时，将电能转化为光能C．照明灯工作时，将光能转化为电能D．蓄电池放电时，将化学能转化为电能3．（2分）如图，用同一滑轮组在相同时间内分别使物体A、B以相同速度匀速上升，发现提升A比提升B时，以下四个判断中，正确的是（）①物体A与物体B的重力更小②提升A比提升B时的有用功更大③提升A比提升B时的额外功更小④提升A比提升B时，人做功的功率更大A．①②B．①③C．②③D．②④4．（2分）下列最接近实际的数据是（）A．人体安全电压不低于36VB．家用空调正常工作1h消耗电能约10kW•hC．日光灯正常工作时的电流约0.2AD．家庭照明用LED灯的电功率约为200W5．（2分）关于温度、热量和内能，下列说法正确的是（）A．物体的内能增加，其温度一定升高B．物体的内能增加，一定是由于吸收了热量C．热量可以从内能小的物体传递到内能大的物体D．50℃水具有的热量一定比10℃水具有的热量多6．（2分）被竖直上抛的篮球，离开手至落地前，经历上升、下降两个过程。
其中在A、B 两点位置时的动能和重力势能如下表所示。
下列判断正确的是（）篮球位置A点B点动能/J48重力势能/J72 A．球在A点的高度一定小于B点的B．球在A点的速度一定大于B点的C．球在A点时一定处于上升过程D．球在B点时一定处于下落过程7．（2分）如图甲是电子测温仪。
图乙是其简化电路，电源电压不变，R0为定值电阻，R为热敏电阻，靠近人体测温时，下列说法正确的是（）A．电路的总电阻变小B．电压表的示数变大C．R0消耗的功率变小D．电路的总功率变大8．（2分）如图所示电路，开关S断开时，电压表、电流表均无示数，电流表有示数，电压表无示数。
2018-2019第一学期期末九年级物理试卷
2018—2019学年度第一学期期末考试九年级物理试卷注意：前4页的答案写在答题纸上，直接答在试卷上无效，前4页请同学自己保存好！ 一、单项选项（共30分，每小题3分） 1. 下列用电器中，利用电流热效应工作的是A ．电视机B ．电热毯C ．电风扇D ．电脑 2. 发现有人触电时，下列做法错误的是 A.立即去切断电源 B.立即用手直接拉触电的人C.立即用戴绝缘胶手套的手去拉触电人D.立即用干燥木棍把电线从触电的人身上挑开3．一块O ℃的冰熔化成O ℃的水，它的内能变化情况是A ·变大B ·变小 C.不变 D.不能确定 4．质量为3kg 的汽油用去了二分之一后，剩下的汽油A.比热容变为原来二分之一，热值不变 B ·热值变为原来二分之一，比热容不变·C ·比热容、热值变为原来的二分之一D ·比热容、热值均保持不变·5. 电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．在如图3所示的电路图中，符合上述特点的图是6. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮"故障的共同原因是电路中出现了……………………密………………………………………封………………………………………线…………………………………故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了换新灯泡2．灯头内的电线断了换新线并接好3．灯头、开关等处的接线松动，接触不良检查加固A．短路B．通路C．断路D．支路7. 两定值电阻甲、乙中的电流与电压关系如图1所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．甲的电阻值小于乙的电阻值B．甲消耗的电功率为3.6WC．乙消耗的电功率为3．6 WD．甲中的电流小于乙中的电流图18．如图5所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路9.四冲程柴油机工作过程中，如图6表示的冲程是A、排气冲程B、压缩冲程C、吸气冲程D、做功冲程10．如图2所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是A、L1短路B、L1断路C、L2短路D、L2断路二、多项选择(每小题3分共9分)11. 某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx的阻值，图7中可实现测量Rx阻值的正确电路图是12. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
