[整理]HP Z600 工作站 SATA硬盘AHCI配置RAID方法.
-------------
-------------
HP Z600 工作站 SATA硬盘AHCI配置RAID方法
接通电源开机POST界面结束后会出现RAID状态信息界面。
注意：必须连接2块以上硬盘时，RAID状态信息界面才会出现，仅连接1块硬盘时，即使
BIOS中设置为RAID模式，也不会出现RAID状态信息界面。
-------------
-------------
3、按下Ctrl+I，进入RAID配置界面：
1．Create RAID Volume 创建RAID卷
2．Delete RAID Volume 删除RAID卷
3．Reset Disks to Non-RAID 恢复硬盘为非RAID状态
4．Exit 退出RAID配置界面
-------------
-------------
1、 选择Create RAID Volume，进入RAID创建界面。
Name：输入卷标名称，最多16个字符，各卷的卷标不能相同。
-------------
-------------
2、 选择RAID级别：
1． RAID 0：性能模式，读写速度加倍，容量为最小硬盘的2~n倍，没有容错能力，需
要至少2块硬盘参与，如果其中一块发生故障，数据全部丢失。
2． RAID 1：镜像模式，读写速度不变，容量与最小硬盘相同，有容错能力，需要至少
2块硬盘参与，如果其中一块硬盘发生故障，数据没有损失。
3． RAID 10：性能+镜像模式，读写速度加倍，容量为最小硬盘的2倍，有容错能力，
需要4块硬盘参与，如果其中一块硬盘发生故障，数据没有损失。
4． RAID 5：带校验的条带化模式，读写速度不变，容量为最小硬盘的n-1倍，有容错
能力，需要至少3块硬盘参与，如果其中一块硬盘发生故障，数据没有损失。
5． Recovery：备份模式，与RAID1基本相同，增加了手动备份和恢复的功能。
-------------
-------------
6、Disks：选择参与的硬盘，按空格键选择或取消选择，按回车键确定。
-------------
-------------
7、Strip Size：条带大小，建议不做更改，推荐值如图中所示。
-------------
-------------
8、创建完成的RAID卷会在配置界面显示状态，在容量允许的情况下，最多可创建2个RAID
卷。
-------------
-------------
9、创建RAID后，BIOS中的硬盘状态也会显示为2个RAID卷。
-------------
-------------
10、POST界面结束后出现的RAID状态信息界面也会更新。
-------------
-------------
21、系统安装完成后，会看到设备管理器中出现SCSI和RAID控制器
-------------
-------------
22、之后安装Intel（R）Matrix Storage Manager程序，可以监控各RAID卷和各硬盘的运行
状态。
-------------
-------------
-------------
-------------
-------------
-------------
23、可以看到，2块硬盘组建的RAID 0卷平均传输速率相比单块硬盘提升了80%，但4块
硬盘组建的RAID 0卷平均传输率相比2块硬盘组建的RAID 0卷只有不到7%的提升，突发
数据传输率则完全没有提升。
-------------
-------------
-------------
-------------
删除步骤：
1、进入RAID配置界面中的Delete RAID Volume
-------------
-------------
2、把光标移动到希望删除的RAID卷上，按下DELETE按键，再按Y完成删除。
注意：删除后，该RAID卷上所有数据都将丢失。
-------------
-------------
重建步骤：
1、 当RAID阵列中有一块硬盘发生损坏时，RAID状态信息界面会停留较长时间，并有故
障信息提示。
1．Degraded：RAID 1、RAID 5和RAID 10卷损坏一块硬盘会显示此信息，RAID仍可
使用，但安全性降低
2．Failed：RAID 0卷损坏一块硬盘，或其他RAID卷损坏二块以上硬盘会显示此信息，
RAID已不可使用并不可恢复数据
3．Member Disk：表示此硬盘在线，并参与了后面所列的RAID卷
4．Offline Member：表示此硬盘已损坏或移除
-------------
-------------
2、进入RAID配置界面会有相同的提示
-------------
-------------
3、 如果系统中存在可以用于重建RAID的空闲硬盘，则会提示是否现在重建不安全的RAID
阵列，按回车将接受重建操作。
注意：若选择重建，那么此空闲硬盘的数据将被擦除。
-------------
-------------
4、接受重建后，重启后进入系统将开始重建过程。
5、进入系统后，系统栏会有正在重建的提示
-------------
-------------
6、在监控软件里也可以看到重建信息和进度
7、如果没有在RAID配置界面选择重建，进入操作系统后会有提示
-------------
-------------
8、进入监控程序，可以在非RAID硬盘上单击右键选择重建
9、如果没有非RAID硬盘可用于重建，则出现这样的提示。

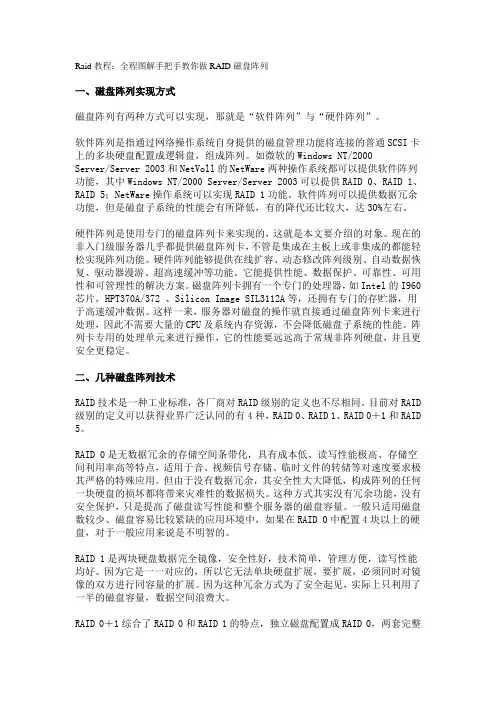

Raid教程：全程图解手把手教你做RAID磁盘阵列
