LED显示屏的调试方法
LED显示屏的调试方法
The Standardization Office was revised on the afternoon of December 13, 2020
LED显示屏的调试方法
LED显示屏的调试分为3步：调试之前的准备工作；调试单个接收卡所控制的显示
屏区域（一般为一个箱体）；调试大屏幕。
一. 调试之前的准备工作：
1. 安装好LED演播室的相关软件。
2. 确认发送卡与电脑连接完毕。
3. 需要改动电脑显卡的分辨率及设置电脑显示模式，以NVIDIA显卡为例。
a. 单击鼠标右键，选中NVIDIA控制面板。进入如下画面，选择左边窗口更改分
辨率选项，使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的
分辨率在哪选择（第二大步中的第3步）】。
b．选中如下图的设置多个显示器选项，选择复制模式，如下图。
4. 连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。
一. 调试单个接收卡所控制的显示屏区域（一般为一个箱体）（以雅安荥经县
的P16显示屏为例，雅安显示屏单个箱体为64×48）。转接卡连接显示屏的排
线一定要正确，否则智能设置将不能正确识别显示屏。进入设置界面时，要一
边操作，一边仔细观看显示屏的变化，显示屏会提示你所有的操作步骤。
1. 双击桌面LED设置，进入LED设置界面。
2. 点击设置参数，输入密码168。
3. 进入设置界面，发送卡下面的显示模式可调分辨率（此分辨率需大于大屏幕的
分辨率），然后点击接收卡。
4. 出现如下所示界面。
5.单击智能设置，进入智能设置向导1，如下图。
a.显示屏类型：选择全彩实像数；
b.模块信息的点数：输入一个接收卡所控制的灯珠数目（雅安P16接收卡控
制一个箱体为64×48，则在点数里面的X输入64，Y输入48）；
c.模组信息里的数据接口数：为接收卡需要引出的排线数目；
d．模组信息里每口数据线组数：不同型号的显示屏每口数据线组数不同。
（一般的有：显示屏用16针的排线则每口数据线组数为1；显示屏用20针的排线
则每口数据线组数为2；显示屏用26针的排线则每口数据线组数为3）。
e．数据类型：红绿（蓝）分开。
f．译码方式：不同型号的显示屏有不同的译码方式（一般有所有的室内屏为
芯片138译码；室外屏P16、P20为静态不需扫描）
g.其他的选项就按默认选择。
6. 点击确定进入设置向导2，并观看显示屏，观看状态1和2，选择正确的显示
状态，并点击下一步。
7.观看显示屏，观看状态1和2，选择正确的显示状态，并点击下一步。
8.观看显示屏，观看状态1、2、3、4，选择正确的显示状态，并点击下一步。
9.观看显示屏，然后选择亮的行数和间隔行数（含一行亮行），然后点击下一
步。
10.进入如下界面。
11.放正显示屏，看显示屏显示哪一个点亮，然后点击电脑上相对应的点，每点完
一个点，显示屏会提示下一个点，直到出现如下界面说明像素点识别完成，点击
确定，然后再点击下一步。
12.出现如下界面，点击确定，观察显示屏是否正确显示（正确显示画面应是电脑
桌面的左上角画面）。
13.根据显示屏设定自己需要的刷新频率和灰度参数等并发送到接收卡，下图所示
参数为参考参数（注意带载设置里的最大宽度必须大于实际宽度，可以通过改变
刷新频率、灰度常数、扫描移位时钟来改变最大宽度），注意把设置好的文件保
存，以便下次调用。
三．调试大屏幕。（以雅安荥经县的P16显示屏为例，雅安显示屏为10×8箱
体）
1.双击桌面LED设置，进入LED设置界面。
2.点击设置参数，输入密码168。
3.进入设置界面，然后点击显示屏连接。
a.设置方式：选择标准显示屏，不需要启用智能连接。
b．显示屏数量：1
c．类型：全彩实像素屏；水平卡数：10；垂直卡数：8。
d.以上几步完成之后，选中如下图中的一个小方框（代表一个箱体），接着设
置其参数。
e．伽玛值与屏亮度都如上图所示。
f．主线：选择1号发送卡U线（1U）（此线与电脑上发送卡上的远离发送卡dvi
线的网线插孔相对应）
g．分线：都为1。
h．序号：从电脑网线接到的第一个箱体（接收卡）的序号为1，第一个箱体网线
接到第2个箱体（接收卡）的序号为2，以此类推，最后一个箱体（接收卡）的序
号为80。
i．宽度、高度：为一个箱体的灯珠数（雅安的一个箱体为64×48，所以宽度为
64，高度为48）。
j.卡亮度及没有提到的以默认的为准，无需改动。
4.设置完之后，点击发送到接受卡，观察大屏幕是否正常显示（大屏幕正常显示
应是电脑桌面的左上方画面）并保存到文件以便下次调用。
LED显示屏显示不完整怎么解决？
LED显示屏显示不完整怎么解决？LED显示屏显示不完整怎么解决？一般导致LED显示屏显示不全的主要原因如下: 1.显示屏一半不显示：这个可能性有点多。
可能是电源没有供电或者是控制卡损坏。
线检测一下电源供电，然后用控制卡软体检测一下控制卡是否正常。
2.显示画面模糊：一般是电源供电不足造成的，建议更换电源。
3.单个或少数LED模组不显示：一般是模组排线松动或者接触不良。
比如只显示上半部或者下半部，出现这样的情况一般动一下排线或者拔下来重新插上就好了。
也有可能是模组的245晶片坏。
导致LED显示屏模组不显示。
还有就是电源没有供电。
总之，针对LED显示屏字显示不完整的问题，可优先先检查电源、讯号线路问题，如果确认这些没问题，再来检查LED模组问题，科学的进行一一排查。
全彩LED显示屏显示不完整如何解决显示不完整很好解决，1. 显示屏一半不显示：这个可能性有点多。
可能是电源没有供电或者是控制卡损坏。
线检测一下电源供电，然后用控制卡软体检测一下控制卡是否正常。
2. 显示画面模糊：一般是电源供电不足造成的，建议更换电源。
3. 单个或少数LED模组不显示：一般是模组排线松动或者接触不良。
比如只显示上半部或者下半部，出现这样的情况一般动一下排线或者拔下来重新插上就好了。
也有可能是模组的245晶片坏。
导致LED显示屏模组不显示。
还有就是电源没有供电。
总之，针对LED显示屏字显示不完整的问题，可优先先检查电源、讯号线路问题，如果确认这些没问题，再来检查LED 模组问题，科学的进行一一排查。
LED显示屏显示字不完整的问题上下排线插倒了！LED显示屏整个屏全亮怎么解决有可能是开始全亮的那张显示屏坏了，可以尝试把它换到后面去，或者直接把他换掉，如果换了还会这样，换全亮前面的那块显示屏，如果还没起作用，最严重的就是换全亮前面的第二块。
这种情况比较少见，当然前提是控制卡全部都是好的，可以按这个方法来处理，应该就可以解决了。
LED电子显示屏规范与检验方法
LED电子显示屏规范与检验方法电子显示屏是一种使用发光二极管（LED）作为显示元件的电子设备，广泛应用于室内外广告牌、指示牌、计时器、显示屏幕等场合。
为了确保LED电子显示屏的质量和性能，制定了一系列的规范和检验方法。
一、规范要求：1.尺寸规格：规定了LED显示屏的宽度、高度和厚度等尺寸要求，以保证能够满足特定场合的要求。
2.显示效果要求：包括显示的亮度、对比度、色彩饱和度等要求，确保显示屏能够清晰、鲜明地显示信息。
3.能耗要求：规定了LED显示屏的功率消耗和能耗效率等要求，以确保能够减少能源的浪费和对环境的影响。
4.确定寿命：规定了LED显示屏的使用寿命要求，通常以小时为单位来表示，以确保显示屏能够长时间稳定工作。
5.安全性要求：规定了LED显示屏的防火、防爆、防雷等安全性能要求，以确保在使用过程中不会出现安全问题。
二、检验方法：1.尺寸测量：使用专业的测量工具来测量LED显示屏的宽度、高度和厚度等尺寸，并与规范要求进行比较。
2.亮度检测：使用亮度计对LED显示屏进行亮度测量，确保亮度达到规范要求。
同时，可以使用灰度卡进行对比度和色彩饱和度的检测。
3.功耗测试：使用功率测试工具测量LED显示屏的功率消耗，计算能耗效率，并与规范要求进行比较。
4.寿命测试：通过对LED显示屏进行长时间运行测试，观察其在规定寿命内是否能够正常工作，以验证其寿命是否符合要求。
5.安全性测试：使用专业设备对LED显示屏的防火、防爆和防雷等安全性能进行测试，以确保其在使用过程中不会出现安全问题。
三、注意事项：1.进行检验和测试时，应确保所使用的测量工具和设备的准确度和精度。
2.所有测试应在规定的环境条件下进行，以确保测试结果的准确性。
3.对于批量生产的LED显示屏，可采用抽样检验的方式，并根据统计学的方法来进行评估。
4.检验结果应及时记录和保存，以备后续参考和溯源。
5.对于不符合规范要求的产品，应及时进行整改和修复，并重新进行检验和测试。
hd2018led控制系统操作手册
HD2018 LED控制系统操作手册一、简介HD2018 LED控制系统是一种可用于LED显示屏的控制系统，通过该系统，用户可以方便地对LED显示屏进行亮度、色温、色彩和显示内容的控制。
本操作手册将详细介绍如何正确操作HD2018 LED控制系统，以确保LED显示屏能够正常工作。
二、系统硬件1. 控制器：HD2018 LED控制系统的主要控制器，用于连接计算机和LED显示屏。
2. 传输线缆：用于连接控制器和LED显示屏的传输线缆。
3. 电源线：用于连接LED显示屏的电源线。
三、系统连接1. 将控制器与计算机通过USB接口连接。
2. 将传输线缆的输入端连接至控制器的输出端。
3. 将传输线缆的输出端连接至LED显示屏的输入端。
4. 将LED显示屏的电源线连接至电源插座。
四、系统操作1. 打开计算机，安装HD2018 LED控制系统的驱动程序。
2. 打开LED控制系统软件，选择连接的LED显示屏。
3. 在软件界面上，选择要显示的内容，并进行亮度、色温和色彩的调节。
4. 点击“发送”按钮，将设置的内容发送至LED显示屏。
五、操作注意事项1. 在操作控制系统前，请确保传输线缆和电源线连接正确，以免影响正常显示。
2. 调节亮度、色温和色彩时，需谨慎调节，避免造成LED显示屏损坏。
3. 使用过程中如遇到异常情况或故障，请及时通联售后服务人员处理。
六、常见故障及排查方法1. LED显示屏无法正常显示可能原因：传输线缆连接不良排查方法：重新检查传输线缆连接是否松动2. LED显示屏亮度不均匀可能原因：灯珠损坏排查方法：检查LED显示屏是否存在灯珠损坏情况，如有，及时更换七、系统维护1. 定期清洁LED显示屏表面，避免灰尘积累影响显示效果。
2. 定期检查传输线缆和电源线是否出现损坏，如有，及时更换。
以上便是HD2018 LED控制系统的操作手册，希望通过本手册的详细介绍，能够让用户正确、方便地操作LED显示屏，确保LED显示效果的正常，延长使用寿命。

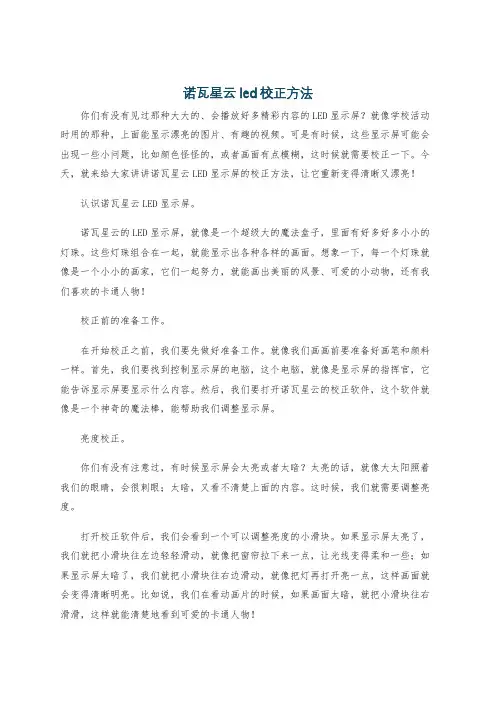

诺瓦星云led校正方法
诺瓦星云led校正方法 你们有没有见过那种大大的、会播放好多精彩内容的LED显示屏？就像学校活动时用的那种，上面能显示漂亮的图片、有趣的视频。可是有时候，这些显示屏可能会出现一些小问题，比如颜色怪怪的，或者画面有点模糊，这时候就需要校正一下。今天，就来给大家讲讲诺瓦星云LED显示屏的校正方法，让它重新变得清晰又漂亮！
认识诺瓦星云LED显示屏。 诺瓦星云的LED显示屏，就像是一个超级大的魔法盒子，里面有好多好多小小的灯珠。这些灯珠组合在一起，就能显示出各种各样的画面。想象一下，每一个灯珠就像是一个小小的画家，它们一起努力，就能画出美丽的风景、可爱的小动物，还有我们喜欢的卡通人物！
校正前的准备工作。 在开始校正之前，我们要先做好准备工作。就像我们画画前要准备好画笔和颜料一样。首先，我们要找到控制显示屏的电脑，这个电脑，就像是显示屏的指挥官，它能告诉显示屏要显示什么内容。然后，我们要打开诺瓦星云的校正软件，这个软件就像是一个神奇的魔法棒，能帮助我们调整显示屏。
亮度校正。 你们有没有注意过，有时候显示屏会太亮或者太暗？太亮的话，就像大太阳照着我们的眼睛，会很刺眼；太暗，又看不清楚上面的内容。这时候，我们就需要调整亮度。
打开校正软件后，我们会看到一个可以调整亮度的小滑块。如果显示屏太亮了，我们就把小滑块往左边轻轻滑动，就像把窗帘拉下来一点，让光线变得柔和一些；如果显示屏太暗了，我们就把小滑块往右边滑动，就像把灯再打开亮一点，这样画面就会变得清晰明亮。比如说，我们在看动画片的时候，如果画面太暗，就把小滑块往右滑滑，这样就能清楚地看到可爱的卡通人物！ 颜色校正。 颜色校正也很重要，小朋友们想想看，如果我们画一幅画，颜色都不对，那多难看！显示屏也是一样的道理。
在校正软件里，有一些可以调整颜色的小按钮。比如说，红色的按钮可以调整画面里红色的深浅，绿色的按钮可以调整绿色的深浅。如果我们发现画面里的红色太鲜艳了，就像一个大苹果红得有点吓人，那我们就可以轻轻点击红色的按钮，把红色调淡一点，让苹果看起来更真实、更美味！同样的，如果绿色太淡了，像小草看起来没什么精神，我们就可以把绿色调深一点，让小草变得绿油油的，充满生机！
led显示屏的色彩均匀度校正方法
led显示屏的色彩均匀度校正方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LED显示屏的色彩均匀度校正方法LED显示屏因其高亮度、低能耗等优点，在室内外广泛应用。
LED显示屏亮度和颜色的调整方法
目前，双基色发光二极管（ＬＥＤ）显示屏的生产制造数量比较多，其技术也相对成熟。
各个企业制造的显示屏的结构、原理基本相似，有些专业生产显示多媒体卡，因此，提高LED显示屏的技术性能、降低成本是各个企业竞争的关键所在。
现在，市场上销售的ＬＥＤ显示屏的价格基本相同，但是，不同的企业生产的LED显示屏的质量不同，其原因是多方面的，主要有：①ＬＥＤ显示模块的质量、亮度、亮度均匀性、封装等技术；②数据的通讯传送方式，抗干扰能力；③显示扫描电路电流的多点调整，控制每一点的电流。
经过多点调整的显示屏不仅均匀性比较好，而且显示图像的亮度、颜色效果更好，专用显示扫描电路具有比较好的显示效果，但是价格相对较贵。
现在，市场上销售的ＬＥＤ显示屏是很多企业利用相同的设计技术、方法、显示模块生产的，但其性能差别比较大。
颜色配比的不同，产生图像效果差别就很大；模块的扫描频率、工作电流既影响亮度，又涉及到使用寿命等问题。
因此，正确地确定各项技术参数是制造显示屏的关键所在，也可以说是技术经验的体现。
2 显示扫描原理各个企业制造的ＬＥＤ显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。
双基色ＬＥＤ显示屏的显示扫描电路如图１所示。
在图１中，ＩＣ１、ＩＣ２是数据锁存器电路７４ＨＣ５９５，分别锁存红色、绿色数据，它们的性能是：①串行输入８位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。
电阻ＲＰＢ１、ＲＰＢ２是限流电阻，根据颜色和模块的亮度来选择他们的数值。
ＭＬ１是双色ＬＥＤ显示模块，共有８行Ｘ８列＝６４个ＬＥＤ，其中，８个引脚是红色信号输入端，８个引脚是绿色信号输入端，８个引脚是行控制输入端，共有２４个引脚。
三极管Ｑ０，Ｑ２，…Ｑ７是行选通、驱动作用。
ＩＣ３是３－８地址译码电路７４ＨＣ１３８，８个选通输出端分别控制相应的行。
图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送８位红、绿颜色数据到电路ＩＣ１、ＩＣ２并将数据锁存，然后再传送锌刂菩藕诺懔烈恍校蹋牛模酉吕粗馗瓷鲜霾僮鳎皇切行藕乓浦料乱恍校来蔚降诎诵形梗词且淮瓮暾纳韫獭?br> 显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。
LED显示屏控制卡使用中常见问题及最佳解决方法
LED显示屏控制卡使用中常见问题及最佳解决方法一般分为：显示问题、通讯问题、功能需求问题解决方法三部曲：按测试键（测电源和排线的连接），串口通讯的话点软件里的开关机（测端口和通讯线），断开电源等所有的灯珠熄灭后再上电（初始化），以下为常见案例及最佳解决方案：一、显示问题，数据由控制卡上的排针传输到显示屏的排针，通电的前提下显示出来1.发送成功后，显示屏显示花屏、乱码，有规律的移动（看不出来字的）答：典型的扫描方式选择错误，半户外、户外的一般4扫，室内的16扫，车载屏8扫，设置屏参里更改后保存并发送成功就可以了2.发送成功后，显示屏出现横着的亮线，隔几行亮1行的那种答：排线方向反了，按测试键（控制卡上自带的），这种情况一般是切换不动的，把连接显示屏和控制卡的一端反过来连上就可以了3.发送成功显示黑屏（任何亮点都没）答：1）这个比较麻烦，首先确保电源是通着的，按测试键，可以正常切换把编辑的内容字高调大占满全屏发送，如果依然黑屏，把控制卡这端的排线从12-1这组排线开始，一组一组的试……可能两个高的屏，把排线插到控制卡3.4组了2）亮度是不是调成最暗的了？软件里的亮度调节检查一下3）半户外、户外屏应该接到12组排针上，是不是连到08上了？4.发送成功后，显示屏显示亮度不均匀，一行亮一行暗，答：OE极性反了，可以通过软件里的设置屏参--OE极性更改---保存----发送，也可以通过硬件调节，比如HT-3B、HT-3BU卡自带OE按键，按一下就可以了5.发送成功后，文字上下部分颠倒混乱答：控制卡上排针有标记的比如：T12-1就是显示屏从上向下数第一行，T12-2是第二行……这种情况就是显示屏的行数和控制卡排线的行数不是一一对应的，导致内容颠倒6.发送成功后，显示屏内容显示的高度或长度小于显示屏实际宽高，导致有部分乱点答：检查下实际显示屏高和长的点数（灯珠数量）和软件里设置屏参中的点数是否一致，不一致的调一致再编辑发送就可以了7.发送成功后，编辑的部分内容显示屏上没显示答：同第6，实际显示屏点数比设置屏参中的点数小，导致编辑的部分内容显示到显示屏外面去了8.发送成功显示屏上显示卡型（卡型不一致或数据没传完整）答：1）检查软件里设置屏参中的控制组件和实际控制卡的卡型是否一致，不一致的话修改后再发送就可以了2）如果卡型一致的话检查通讯线，是否有断开或是短路3）U盘发送的话，是不是没等发送完数据就把U盘拔掉了？9.时间不准确答：校时，串口通讯直接点软件里的校时，U盘通讯在图标配置里设置保存再发送或菜单栏U盘的子目录下设置再发送二、通讯问题（串口、U盘通讯）1.点发送，显示屏上没有反应，答：首先确保控制卡和控制软件是否匹配，卡型是HT开头的控制软件版本号为2.1，卡型是RH开头的软件版本为3.12.点发送提示未找到卡，请检查串口和串口线 / 发送成功，内容不改变均可参考以下解决方法答：1）一般出现在串口通讯中，U盘通讯和通讯线没关系不用管他直接点确定，U盘发送即可2）检查电源，控制卡是否通电3）通讯线是否一端连控制卡，一端连电脑，两端是否连接牢靠，中间有无接触不良，有的话需要用电烙铁焊接且用绝缘胶分隔开4) 此电脑端口是否可用，软件菜单栏---通讯----串口诊断可得出结果，如果不可用，换个端口或是换电脑，USB转串口线的话需要装一个USB驱动（附带的光盘里有的）5）HT系列开头的通讯线为交叉线，RH开头的为直通线，2.3.5三端都必须练上3.内容发送进U盘，插到控制卡上，显示屏没反应,依然显示以前的节目答：1)U盘拔了再发送一遍，或U盘插到卡上断开电源等所有灯珠断电后再通上电观察显示屏有何反应，如果等待几分钟后依然没反应，换U盘2）检查控制卡USB接口是否良好，四根针有无弯曲3）把显示屏电源电压调高，高于4.2V4）USB延长线是否过长或接触不良三、功能需求问题：1.编辑多分区节目后点发送，提示区域重叠，出现白色答：这是分区之前的面积叠在一起了，可以用鼠标拖动各区域进行调节，也可以拖动每个分区的四条边、四个角进行调节2.U盘卡无法校时答：U盘通讯时，校时、亮度调节、定时开关机、代理商收款都在图标栏配置里，设置好后保存然后发送即可软件操作方面有不明白的也可以打开软件中的帮助F1———山东亚泰视讯传媒有限公司。
大华各型号LED屏参数调试及注意要点
室外双行高亮LED语音屏DH-IPMECP-324AB1.IP地址更改特别提醒：进入LedshowZK 2016软件内无论在任何一个窗口：这个按钮一定不能点击进入LedshowZK 2016软件，首先“设置-----屏参设置----密码“888”进入如下图：控制组件：BX-5K1Q-YY通讯模式：网络通讯进入“网络设置” 如下图选择“固定IP模式”点击“IP设置” 进入IP设置界面如下图：在“IP地址”栏内更改您要的IP地址点击“设置” 这样IP地址就设置完毕注意：每张控制卡出厂时默认的IP地址为“192.168.0.235”，段内例如：我们用软件把显示屏IP地址成功更改为“192.168.1.2” 那么我们电脑就必须用固定IP的方式（不能用自动获取的方式），把电脑的IP地址改为“192.168.1.***”。
只有在同一个网段内电脑才可以通过“固定IP”的方式搜索到控制卡以及发送节目。
2.屏幕参数设置如果上面操作后屏幕不能正常显示，但是内容可以正常通讯，可做如下操作：进入LedshowZK 2016软件，首先“设置-----屏参设置----密码“888”进入如下图：点击“显示屏参数”控制组件“BX-5K1Q-YY”通讯模式“网络通讯”宽度“64”高度“32”屏型“单色”数据极性“正极性”OE极性“低有效”这些设置好之后点击“加载屏参”参数设置好之后进行驱动设置，如下图：点击“扫描配置”进入驱动设置界面选中“1/8(5)”选中“1.21 上蛇形，一路数据带16行，16列折行。
”点击下方“加载扫描配置”4行4字显示屏（带语音控制卡）-非ROHS DH-IPMECP-214AB 1.IP地址更改特别提醒：进入LedshowZK 2016软件内无论在任何一个窗口：这个按钮一定不能点击进入LedshowZK 2016软件，首先“设置-----屏参设置----密码“888”进入如下图：控制组件：BX-5K1Q-YY通讯模式：网络通讯进入“网络设置” 如下图选择“固定IP模式”点击“IP设置” 进入IP设置界面如下图：在“IP地址”栏内更改您要的IP地址点击“设置” 这样IP地址就设置完毕注意：每张控制卡出厂时默认的IP地址为“192.168.0.235”，段内例如：我们用软件把显示屏IP地址成功更改为“192.168.1.2” 那么我们电脑就必须用固定IP的方式（不能用自动获取的方式），把电脑的IP地址改为“192.168.1.***”。
p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇
p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇听语音|浏览：817|更新：2017-03-01 16:091234567分步阅读led显示屏，又称为led大屏幕、led电子显示屏等，其控制系统也有十几种。
这里给大家简单介绍一下用的比较多的其中一种-灵星雨。
工具/原料电脑灵星雨发送卡和接收卡方法/步骤电脑装上LED演播室软件，可以到官网下载,我装的是12.60版本的，有新版本的话尽量装新版本的。
电脑装好软件后，点击工具栏的设置，进入软件设置。
注意：前提是接收卡和发送卡已经连接好了，接收卡和发送卡的连接不懂的可以联系我或看另一篇文章如图所示，X的起点和Y的起点一般设置为0，X值和Y值根据屏幕的大小按实际填写。
填写好以后在键盘上盲打linsn，进入设置界面。
设置界面如下，分为发送卡设置和接收卡设置及连接进入接收卡1，点击左下角的从文件加载，将厂家给的RCG文件加载进来，然后点击发送到接收卡最后一步，进入显示屏连接设置界面，同样将厂家给的设置文件加载进来，点击发送。
注意文件后缀调试完毕，上福利！！！步骤阅读END注意事项注意要提前连接好发送卡和接收卡加载文件没有的可以联系我经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。
举报作者声明：本篇经验系本人依照真实经历原创，未经许可，谢绝转载。
室内全彩P4led显示屏听语音|浏览：91|更新：2015-03-05 15:31|标签：硬件123456分步阅读室内全彩P4led显示屏的高速控制方案以MCS51系列单片机为例，介绍单片机对室内全彩P4led显示屏的一种高速控制方案。
单片机对LED显示屏的显示控制，一般是先从数据存储器读取数据，然后将数据写给LED点阵片。
本方案的创新点是：用一条对外部数据存储器的读指令，同时完成对外部数据存储器读和对LED 点阵片的写操作。
LED显示屏控制软件操作说明书(灵信V3.3)(精)知识交流
第一章概述1.1 功能特点《LED Player V3.3》是本公司新推出的一套专为LED显示屏设计的功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD文件，图片文件（BMP／JPG／GIF／JPEG．．．），动画文件（SWF／Gif）。
2.2 运行环境操作系统中英文Windows/7/NT/XP硬件配置CPU: 奔腾600MHz以上内存:128M相关软件OFFICE2000--如需WORD文件必须安装第二章安装与卸载2.1 安装《LED Player》软件安装很简单，操作如下：将LED Player播放软件的安装光盘插入电脑光驱，即可显示LED Player播放软件的安装文件，双击LED Player，即可实现轻松安装。
《LED Player》软件安装成功后，在【开始】/【程序】里将出现“LED软件”程序组，然后进入该程序组下的“LED Player”,单击即可运行，如图所示，opyright © 2005-2007 Listen tech. All Rights Reserved灵感设计诚信同时，桌面上也出现“LED Player”快捷方式：如右图所示，双击它同样可以启动程序。
2.2 卸载《LED Player》软件提供了自动卸载功能，使您可以方便地删除《LED Player》的所有文件、程序组和快捷方式，用户可以在“LED软件”组中选择“卸载LED Player”，也可在【控制面板】中选择【添加/删除程序】快速卸载.第三章使用详解3.1 节目组成每块显示屏由一个或多个节目页组成。
节目页是用来显示用户所要播放的文本、图片、动画等内容。
区域窗口有十一种：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模拟时钟窗、表格窗、动画窗、温度窗。
文件窗：可以播放各种文字、图片、动画、表格等几十种文件。
文本窗:用于快速输入简短文字，例如通知等文字。
