晶体管收音机的调试(新)
第五章 晶体管收音机的调试
调试步骤 1、通电前把直流稳压电源的电压调到3伏。 2、用万用表测收音机整机电阻值（即收音机电源正负极 片之间的阻值）正常值为： 正向电阻500 ~几k ，反向电阻几k 以上。测量时把 电位器开关拨到“通”的位置上，欧姆档拨到x100上。 3、用万用表的直流电流档测收音机的整机电流（一般正 常值为6~20mA）电流太大不能通电，否则烧坏元件。电 流为30mA时（静态）一般为R6左边的故障，大于30mA 为R6右边的故障，要仔细寻找短路故障，排除故障后再 测电流，一直到正常为止。（测电流时要特别注意正确 接线，否则容易烧坏万用表）
第五章 晶体管收音机的调试
8、调整频率范围 （1）调整的原因 收音机中波段频率范围一般规定在525~1605kHz。它是 通过双连电容从容量最大到容量最小来实现这种连续调 谐的，为了满足上述的要求所以必须调频率范围。 （2）调整的方法 把高频信号发生器调到525kHz，双连电容调到容量最 大（即逆时针旋到头），调本振线圈（黑色）使喇叭声 最大为止。然后双连电容调到最小（即顺时针到头）， 高频信号发生器调到1605kHz，调C´6（即和振荡连并联 的半可变电容），使其声音最大为止。
第五章 晶体管收音机的调试
4、用手抓住改锥金属部分去接触电位器的中心抽头，听 到嗡嗡声为正常，否则低放或功放等部分有故障，要通 过测BG4、BG6、BG7各极电压和检查B5、B6、耳机插座、 扬声器及其连线来解决。 5、听到嗡嗡声，但收不到电台声一般为检波器左边故障， 可用手抓改锥金属部分逐级碰三极管的集电极和基级， 听到声音且较大为正常，否则有故障，要通过测BG3、 集 电极——>基极——>BG2集电极——>基极——>BG1集电 极——>基极）

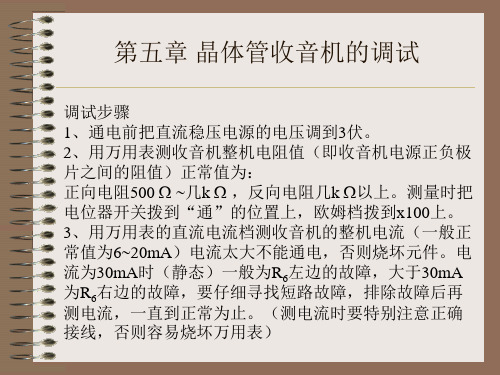

调试步骤 1、通电前把直流稳压电源的电压调到3伏。 2、用万用表测收音机整机电阻值（即收音机电源正负极 片之间的阻值）正常值为： 正向电阻500 ~几k ，反向电阻几k 以上。测量时把 电位器开关拨到“通”的位置上，欧姆档拨到x100上。 3、用万用表的直流电流档测收音机的整机电流（一般正 常值为6~20mA）电流太大不能通电，否则烧坏元件。电 流为30mA时（静态）一般为R6左边的故障，大于30mA 为R6右边的故障，要仔细寻找短路故障，排除故障后再 测电流，一直到正常为止。（测电流时要特别注意正确 接线，否则容易烧坏万用表）
第五章 晶体管收音机的调试
8、调整频率范围 （1）调整的原因 收音机中波段频率范围一般规定在525~1605kHz。它是 通过双连电容从容量最大到容量最小来实现这种连续调 谐的，为了满足上述的要求所以必须调频率范围。 （2）调整的方法 把高频信号发生器调到525kHz，双连电容调到容量最 大（即逆时针旋到头），调本振线圈（黑色）使喇叭声 最大为止。然后双连电容调到最小（即顺时针到头）， 高频信号发生器调到1605kHz，调C´6（即和振荡连并联 的半可变电容），使其声音最大为止。
第五章 晶体管收音机的调试
4、用手抓住改锥金属部分去接触电位器的中心抽头，听 到嗡嗡声为正常，否则低放或功放等部分有故障，要通 过测BG4、BG6、BG7各极电压和检查B5、B6、耳机插座、 扬声器及其连线来解决。 5、听到嗡嗡声，但收不到电台声一般为检波器左边故障， 可用手抓改锥金属部分逐级碰三极管的集电极和基级， 听到声音且较大为正常，否则有故障，要通过测BG3、 集 电极——>基极——>BG2集电极——>基极——>BG1集电 极——>基极）
收音机的安装与调试共38页文档
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
收音机的安装与调试
36人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
收音机的安装与调试
36人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
电子课件-《无线电基础(第五版)》-A05-3646 课题四 收音机的安装和调试
HX108 -2 型七管调幅收音机电路原理图
课题四 收音机的安装和调试
2 . 电路工作原理 HX108-2 型七管调幅收音机的主要工作特点是采用了“变 频” 措施。输入电路从天线接收到的电台信号中选出某高频 调幅信号后，送人变频级，将高频调幅信号的载频降低成一 个固定的中频(对各电台信号均相同) ，然后经中频放大、检 波、低放等一系列处理，最后推动扬声器发出声音。
CXA1691 M 引脚排列及内部结构
课题四 收音机的安装和调试
2. 电路组成 如图所示为 HX203 型AM/FM 收音机电路组成方框图。
HX203 型 AM/FM 收音机电路组成方框图
课题四 收音机的安装和调试
3. 电路工作原理 (1)调幅 (AM) 部分 中波调幅广播信号由磁性天线线圈 Tl 、四联可变电容 C0 及微调电容 C0l 组成的调谐回路选择，送人 IC 第 10 脚。 (2) 调频 (FM) 部分 由拉杆天线 W 接收到的调频广播信号， 经电容 Cl 耦合， 使调频波段以内的信号顺利通过并送到第 12 脚在 IC 内部进 行高频放大。
课题四 收音机的安装和调试
(3) FM/AM 波段转换电路 FM/AM 波段开关 S1 与 IC 第 15 脚内部的电子开关配合完 成波段转换。 (4) 音量控制电路 由音量电位器 RP 调节 IC 第 4 脚的直流电势高低来控制收 音机的音量大小。
课题四 收音机的安装和调试
任务描述 调幅收音机是指能接收调幅信号并能解调还原出
音频信号的收音机。 本任务是学习调幅收音机电路的组成及工作原理，
完成调幅收音机的安装和调试。
HX108-2 型七管调幅收音机的内部结构(实物)
课题四 收音机的安装和调试
相关知识 一、无线电广播的分类
课题四 收音机的安装和调试
2 . 电路工作原理 HX108-2 型七管调幅收音机的主要工作特点是采用了“变 频” 措施。输入电路从天线接收到的电台信号中选出某高频 调幅信号后，送人变频级，将高频调幅信号的载频降低成一 个固定的中频(对各电台信号均相同) ，然后经中频放大、检 波、低放等一系列处理，最后推动扬声器发出声音。
CXA1691 M 引脚排列及内部结构
课题四 收音机的安装和调试
2. 电路组成 如图所示为 HX203 型AM/FM 收音机电路组成方框图。
HX203 型 AM/FM 收音机电路组成方框图
课题四 收音机的安装和调试
3. 电路工作原理 (1)调幅 (AM) 部分 中波调幅广播信号由磁性天线线圈 Tl 、四联可变电容 C0 及微调电容 C0l 组成的调谐回路选择，送人 IC 第 10 脚。 (2) 调频 (FM) 部分 由拉杆天线 W 接收到的调频广播信号， 经电容 Cl 耦合， 使调频波段以内的信号顺利通过并送到第 12 脚在 IC 内部进 行高频放大。
课题四 收音机的安装和调试
(3) FM/AM 波段转换电路 FM/AM 波段开关 S1 与 IC 第 15 脚内部的电子开关配合完 成波段转换。 (4) 音量控制电路 由音量电位器 RP 调节 IC 第 4 脚的直流电势高低来控制收 音机的音量大小。
课题四 收音机的安装和调试
任务描述 调幅收音机是指能接收调幅信号并能解调还原出
音频信号的收音机。 本任务是学习调幅收音机电路的组成及工作原理，
完成调幅收音机的安装和调试。
HX108-2 型七管调幅收音机的内部结构(实物)
课题四 收音机的安装和调试
相关知识 一、无线电广播的分类
学习情境五 收音机调谐电路的分析与测试课件
对于Q值相同的
I / I0
任何RLC串联谐
1
振电路只有一条
Q=50 曲线与之对应
曲线的顶部形状比较平缓，选择性
就差。
当ω/ω0 =0时，Uc=Us，全
部电压降落在电容上。
当ω/ω0 =1时，即谐振时，
Uco=QU。
Q=100
串联谐振电路的通用曲线
0.5
0.4
Q=200
0.3
0.2
当ω/ω0 >1而趋于无穷大时，
但通频带过窄，信号通过谐振回路容易产生
幅度失真，所以Q值并不是越大越好
通频带Bw与品质因数Q值成反比，Q越高谐
振曲线越尖锐，通频带就越窄，回路的选 择性就越强。
谐振通用曲线
I ( )
Io
1
Q2>Q1 Q1
1
Q2
0
Q值越大，谐振点附近信号衰减越快，选择性越强
六、电压源内阻及负载电阻的影响
Q0
0 L
C
解：已知电路在 f1 640kHz
时产生谐振
-
这时 I E1 / 16 0.13μ A 所需信号被
放大了78倍
XL XC ω L 2π f1L 1200Ω
UC1 IXC 156μ V
Q UC1 156 78 E1 2
例： 某串联谐振电路，已知L=500uH,C=2000pF,Q=50, 电源电压有效值Us=100mV,试求电路的谐振频率f0,谐振 时的电流I和电容上的电压Uc
Z
jL 1 jC
L
C
2
R j(L 1 ) R jX R jX
C
L
C
L R
X L 1 0 时 C
Z
调幅收音机的工作原理课件
按键失灵
可能是由于按键开关损坏或电路板问题，需 要专业维修人员进行检查和维修。
日常维护保养
定期清洁
用干净的软布擦拭收音 机的外壳，保持清洁。
检查天线
定期检查天线的连接是 否牢固，如有松动应及
时紧固。
检查电源线
定期检查电源线的连接 是否牢固，如有破损应
及时更换。
软件更新
如有软件更新，应及时 进行更新，以提高收音
噪声抑制
通过电路设计或软件算法 抑制噪声，提高音频质量 。
声音的还原与播放
扬声器驱动
放大后的音频信号驱动扬声器或 耳机发声，将电信号转换为声音
。
声音还原
扬声器或耳机将音频信号还原为原 始声音，供用户收听。
音量控制
通过调节音量旋钮或电子音量控制 ，实现对声音大小的调节。
03 调幅收音机的组成结构
天线系统
选择性
总结词
选择性是指收音机处理信号的能力， 特别是在接收信号中区分不同频率的 能力。
详细描述
选择性好的收音机能够更好地过滤掉 不需要的信号和噪声，只接收和处理 所需频段的信号。这有助于提高收音 机的接收性能和音质。
抗干扰能力
总结词
抗干扰能力是指收音机在存在其他信号或噪声的环境中接收和处理信号的能力。
机的性能和稳定性。
解调过程
收音机内部电路将接收到 的调幅信号进行解调，还 原出音频信号。
信号选择
收音机通常具有多个波段 选择，如中波、短波等， 以满足不同广播频段的需 求。
信号的放大与处理
信号放大
解调后的音频信号较弱， 需要进行放大以驱动扬声 器发声。
信号处理
对音频信号进行必要的处 理，如音量调节、音效处 理等，以满足听音需求。
可能是由于按键开关损坏或电路板问题，需 要专业维修人员进行检查和维修。
日常维护保养
定期清洁
用干净的软布擦拭收音 机的外壳，保持清洁。
检查天线
定期检查天线的连接是 否牢固，如有松动应及
时紧固。
检查电源线
定期检查电源线的连接 是否牢固，如有破损应
及时更换。
软件更新
如有软件更新，应及时 进行更新，以提高收音
噪声抑制
通过电路设计或软件算法 抑制噪声，提高音频质量 。
声音的还原与播放
扬声器驱动
放大后的音频信号驱动扬声器或 耳机发声，将电信号转换为声音
。
声音还原
扬声器或耳机将音频信号还原为原 始声音，供用户收听。
音量控制
通过调节音量旋钮或电子音量控制 ，实现对声音大小的调节。
03 调幅收音机的组成结构
天线系统
选择性
总结词
选择性是指收音机处理信号的能力， 特别是在接收信号中区分不同频率的 能力。
详细描述
选择性好的收音机能够更好地过滤掉 不需要的信号和噪声，只接收和处理 所需频段的信号。这有助于提高收音 机的接收性能和音质。
抗干扰能力
总结词
抗干扰能力是指收音机在存在其他信号或噪声的环境中接收和处理信号的能力。
机的性能和稳定性。
解调过程
收音机内部电路将接收到 的调幅信号进行解调，还 原出音频信号。
信号选择
收音机通常具有多个波段 选择，如中波、短波等， 以满足不同广播频段的需 求。
信号的放大与处理
信号放大
解调后的音频信号较弱， 需要进行放大以驱动扬声 器发声。
信号处理
对音频信号进行必要的处 理，如音量调节、音效处 理等，以满足听音需求。
收音机的调试
收音机的安装和调试
收音机工作原理
汪卓凡
广西水电职业技术学院电力工程系
广播电台信号的发射
工作信号及原理简介
超外差式收音机工作原理
各部分功能介绍
调谐电路 将所要收听 的电台信号 选取出来
广西水电职业技术学院电力工程系
高放、混频电路
调谐回路的输出， 进入混频级的是 高频调制信号，通常 高频调制信号是很弱 很弱的。需要进行 放大称为高放。是 为了得到更高的灵敏度和减少混频噪声，把高频调 幅信号和收音机内的振荡电波(通常称为本机振荡) 送到一个晶体管内混合，叫混频。由于晶体管的非 线性作用导致混频的结果产生一个新的频率，就是 外差作用。称外差式收音机。
广西水电职业技术学院电力工程系
检波电路
检波电路将中频信号 振幅的包络检波出来， 这个包络就是我们需 要的音频信号。
广西水电职业技术学院电力工程系
自动增益电路
自动增益电路 （AGC电路） 能对不同频率 电台都能够进 行均匀地放大， 使检波电路 输出稳定的音频信号。
广西水电职业技术学院电力工程系
用高频讯号发生器进行统调
一般，收音机的频率刻度校准点选择在 低端的600kHz，中间的1000kHz，高端 的1500kHz 。在利用接收外来电台讯 号校准时，就往往不能正好凑巧碰到 这三个频率电台都在广播，此时可采 用高频讯号发生器，通过天线输出电 场，发射出调幅的高频讯号进行校准 和统调。
广西水电职业技术学院电力工程系
变频、本振
本机振荡 目的是制造—个振荡电波， 本地振荡电路的工作 频率随着调谐回路的 频率变化，即本振频 率总比电台的频率高 一个中频， 混频和振荡的工作， 合称变频。目的是 产生一个差频，是易于控制的一种频率，它 比高频较低，但比音频高，这就是常说的中间频率，简称中频。 中频一般选择在465kHz或455KHz。任何电台的频率，由于 都变成了中频，放大起来就能得到相同的放大量。
收音机工作原理
汪卓凡
广西水电职业技术学院电力工程系
广播电台信号的发射
工作信号及原理简介
超外差式收音机工作原理
各部分功能介绍
调谐电路 将所要收听 的电台信号 选取出来
广西水电职业技术学院电力工程系
高放、混频电路
调谐回路的输出， 进入混频级的是 高频调制信号，通常 高频调制信号是很弱 很弱的。需要进行 放大称为高放。是 为了得到更高的灵敏度和减少混频噪声，把高频调 幅信号和收音机内的振荡电波(通常称为本机振荡) 送到一个晶体管内混合，叫混频。由于晶体管的非 线性作用导致混频的结果产生一个新的频率，就是 外差作用。称外差式收音机。
广西水电职业技术学院电力工程系
检波电路
检波电路将中频信号 振幅的包络检波出来， 这个包络就是我们需 要的音频信号。
广西水电职业技术学院电力工程系
自动增益电路
自动增益电路 （AGC电路） 能对不同频率 电台都能够进 行均匀地放大， 使检波电路 输出稳定的音频信号。
广西水电职业技术学院电力工程系
用高频讯号发生器进行统调
一般，收音机的频率刻度校准点选择在 低端的600kHz，中间的1000kHz，高端 的1500kHz 。在利用接收外来电台讯 号校准时，就往往不能正好凑巧碰到 这三个频率电台都在广播，此时可采 用高频讯号发生器，通过天线输出电 场，发射出调幅的高频讯号进行校准 和统调。
广西水电职业技术学院电力工程系
变频、本振
本机振荡 目的是制造—个振荡电波， 本地振荡电路的工作 频率随着调谐回路的 频率变化，即本振频 率总比电台的频率高 一个中频， 混频和振荡的工作， 合称变频。目的是 产生一个差频，是易于控制的一种频率，它 比高频较低，但比音频高，这就是常说的中间频率，简称中频。 中频一般选择在465kHz或455KHz。任何电台的频率，由于 都变成了中频，放大起来就能得到相同的放大量。
收音机的整机装配和调试
意印制板四周边缘部分。 • （ ５） 成型和插装。元件在镀锡后， 应按照印制板的尺寸要求， 进
行引脚弯曲成型， 使其能够方便插入孔内。
下一页 返回
９.２ 收音机的整机装配
• ２.安装 • 根据元件的不同， 按顺序焊接， 应遵循先小后大、先低后高、先里
后外、先易后难、先一般元器件后特殊元器件的基本原则。 • 注意： 比较容易发生错误的地方是电阻色环认错， 二极管、电解电
• 本节主要介绍七管超外差式教学收音机的元器件和结构件的功能及外 形。
• １.电阻 • 电阻， 英文名为Ｒｅｓｉｓｔａｎｃｅ， 通常缩写为Ｒ。电阻器的
种类有很多， 通常分为固定电阻、可变电阻、特种电阻三大类。电 阻的阻值国际上惯用“色环标注法”。“色环电阻” 占据着电阻器 元件的主流地位， “色环电阻” 顾名思义， 就是在电阻器上用不同 颜色的环来表示电阻的规格。图９.１ 所示为碳膜电阻器。
入信号越不至于饱和， ＡＧＣ 的作用也越小， 调谐时的峰点才越明 显， 所以调整时应注意减弱外来信号强度。可以采用旋转磁性天线 方向的方法来调整输入信号的强度， 必要时也可以适当调整音量电 位器。
上一页 下一页 返回
９.４ 调整中频
• （２） 在调准电台后， 统调中频变压器的过程中应注意不能任意调 偏接收到的这个电台，否则， 先调的中频变压器的谐振频率会和后 调的中频变压器的频率不一致。
• １.用高频信号发生器调整中频 • 这是一种精确的调整方法， 它是用由高频信号发生器发出的４６５
ｋＨｚ 调幅信号为标准信号来调整的。因此， 可以把中频频率准确 地调整在规定的４６５ ｋＨｚ 上。中频调整示意图如图９.１９ 所示 。将调整所需的仪器在输入输出端接好即可进行。 • 调整时， 把收音机本振电路短路， 使电路停振避去干扰， 也可把双 联可变电容器调至无， 既无电台广播又无其他干扰的位置上。
行引脚弯曲成型， 使其能够方便插入孔内。
下一页 返回
９.２ 收音机的整机装配
• ２.安装 • 根据元件的不同， 按顺序焊接， 应遵循先小后大、先低后高、先里
后外、先易后难、先一般元器件后特殊元器件的基本原则。 • 注意： 比较容易发生错误的地方是电阻色环认错， 二极管、电解电
• 本节主要介绍七管超外差式教学收音机的元器件和结构件的功能及外 形。
• １.电阻 • 电阻， 英文名为Ｒｅｓｉｓｔａｎｃｅ， 通常缩写为Ｒ。电阻器的
种类有很多， 通常分为固定电阻、可变电阻、特种电阻三大类。电 阻的阻值国际上惯用“色环标注法”。“色环电阻” 占据着电阻器 元件的主流地位， “色环电阻” 顾名思义， 就是在电阻器上用不同 颜色的环来表示电阻的规格。图９.１ 所示为碳膜电阻器。
入信号越不至于饱和， ＡＧＣ 的作用也越小， 调谐时的峰点才越明 显， 所以调整时应注意减弱外来信号强度。可以采用旋转磁性天线 方向的方法来调整输入信号的强度， 必要时也可以适当调整音量电 位器。
上一页 下一页 返回
９.４ 调整中频
• （２） 在调准电台后， 统调中频变压器的过程中应注意不能任意调 偏接收到的这个电台，否则， 先调的中频变压器的谐振频率会和后 调的中频变压器的频率不一致。
• １.用高频信号发生器调整中频 • 这是一种精确的调整方法， 它是用由高频信号发生器发出的４６５
ｋＨｚ 调幅信号为标准信号来调整的。因此， 可以把中频频率准确 地调整在规定的４６５ ｋＨｚ 上。中频调整示意图如图９.１９ 所示 。将调整所需的仪器在输入输出端接好即可进行。 • 调整时， 把收音机本振电路短路， 使电路停振避去干扰， 也可把双 联可变电容器调至无， 既无电台广播又无其他干扰的位置上。
超外差收音机组装与调试PPT教案
从接收天线到变频管 输入端之间的电路叫输入 电路。
该电路是串联谐振电路， B1 是磁性天线，L1和L2都 绕在磁棒上， C1A是调谐 电容。
磁棒的导磁率很高， 当它平行于电磁场的传播 方向时，就能大量地聚集 空间的磁力线，使绕在磁 棒上的调谐线圈L1能感应 出较高的外来信号。
31
（2）变频电路
变频电路的主要作用是变换电台信号的载波频率。 即将输入电路选出的各个电台信号的载波都变为固定的中
9
10
第一章 无线电广播概述
1、无线电广播的发送
音频信号需要通过调制后加到无线电波上才 能发送。
（1）调制：调制是把低频（音频）信号装载 到高频载波上的过程。无线电广播中一般 采用调幅制或调频制两种形式。
（1）调制
调幅是指高频载波
的振荡幅度随调制信号 （音频信号）的变化规 律而变化，而高频载波 的频率不变，其波形如 左图所示。
调频是指高频载波
的频率随调制信号（音 频信号）的变化规律而 变化，而高频载波的幅 度不变，波形如右图所 示。
调幅广播
长波
中波 短波
150～415千赫
525～1605千赫 1.6~26.1兆赫
优点：传播距离远，覆盖面积大， 且接收电路简单，价格便宜
缺点：能够传输的音频频带较窄(200-2500Hz)， 高音缺乏，音质较差，抗干扰能力差。
要收听频率为f2的电台播音，
只要旋转可变电容器Ca，就 能找到一个位置，使输入电 路的固有频率与信号频率f2 相等，即输入电路调谐（谐
振）在f2频率上。这时，输
入电路中e2产生的电流值最 大，而e1、e3、e4因失谐，电 流值很小，从而就选择出频 率为f2的电台信号。
同理，旋转Ca也可以选 择出接收波段内的其他电台 信号。
