精密测量仪器的小常识——千分尺篇
数显千分尺说明书
数显千分尺说明书一、产品简介数显千分尺是一种精密测量工具，能够精确测量物体的长度、宽度、深度等尺寸，并通过数显显示屏直观地展示测量结果。
本产品采用先进的计量技术和高精度传感器，具有测量准确、读数清晰、操作简便等特点，广泛应用于机械加工、仪器仪表、汽车维修等领域。
二、产品特点1. 高精度测量：数显千分尺采用了先进的测量技术和高精度传感器，能够达到千分之一毫米的测量精度，满足精密测量需求。
2. 数显显示屏：该产品配备了大屏幕液晶显示屏，能够清晰地显示测量结果，方便用户快速获取测量数值。
3. 多功能操作：数显千分尺具有清零、切换单位、暂停测量等多种功能设置，以满足不同测量需求。
4. 自动关机功能：当数显千分尺处于长时间闲置状态时，会自动进入节能模式并自动关机，延长电池使用寿命。
5. 紧凑便携设计：数显千分尺体积小巧，重量轻，便于携带，可随时随地进行测量。
三、产品使用方法1. 开机：按下数显千分尺的电源开关，设备自动开机，数显显示屏亮起，进入待机状态。
2. 清零：将数显千分尺放置在平整稳定的测量平台上，按下清零键，数显千分尺自动对当前位置进行清零操作。
3. 测量：将待测物体放置在数显千分尺的测量夹具上，用适当的压力夹住物体，显示屏上会显示出物体的测量数值。
4. 切换单位：按下单位切换键，数显千分尺可以在不同的长度单位之间切换，包括毫米、英尺、英寸等。
5. 暂停测量：在测量过程中，按下暂停键，数显千分尺会暂停测量并锁定当前数值，按下暂停键再次可以恢复测量。
四、注意事项1. 使用前，请确认数显千分尺的测量夹具处于良好状态，确保夹具能够牢固地夹住待测物体。
2. 在使用过程中，应尽量避免数显千分尺受到强烈的震动或碰撞，以免影响测量精度。
3. 当不使用数显千分尺时，请将其放置在干燥通风的地方，避免长时间暴露在潮湿环境中，以免损坏设备。
4. 长时间不使用时，建议将数显千分尺的电源开关关闭，以节省电池能量。
5. 如有操作故障或测量精度下降，请及时联系售后服务，避免损失和误用。
第四单元 常用精密量具、量仪 课题二 内径千分尺、杠杆表、量块和正玄规
3、三爪内径千分尺的使用方法
使用三爪内径千分尺测量前，应先用光 面校正环规进行校正，若千分尺的示值不 准，应松开内套管9上的螺钉11，调整内套 管，直到调准为止，在拧紧螺钉11，即可 进行测量。
三爪内径千分尺是三个接触点定心，故 示值未定，测量精度高。在未加接长杆时， 测量孔深的最大值为70mm，当需测量深孔 直径时，应装上接长杆19和接长套18。 三爪内径千分尺的读数方法和外径千分 尺的读数方法一样。
杠杆百分表 1－球面测杆 2－扇形齿轮 3－圆 柱齿轮 4－端面齿轮 5－小齿轮 6－指针 7－扳手 8－钢丝
2、杠杆百分表的刻线原理
杠杆变分表的臂长（球面测杆）为14.85mm， 扇形齿轮2为408齿，圆柱齿轮3为21齿，端面齿 轮4为72齿，小齿轮5为12齿，表盘表面等分80 格。当测杆转动0.8mm（弧长）时，指针6的转 数n为： n=0.8×408×72/（2π×14.85×21×12）=1 由于表盘表面等分80格，当指针转过1格时 表的读数值为0.8/80=0.01mm，故杠杆百分表的 读数精度为0.01mm。
量块是成套使用的根据GB6093-85规 定：量块共有17种套别，每套数目分别为： 1、83、46、38、10、8、6、5。 为了量块量块的组合误差，应尽量选 用最少的量块组成所需的尺寸一般不要求 超过4块. 组合方法；首先消去所需尺寸的最后一 位或几位选取量块，依次类推.
例如：组合28.785、51.99从83块一套的量块中组合。
量块是一种无刻度的标准端面量具。长方六 面体，有两个相互平行的工作面和四个非工作面。 一般由锰钢制造，要求线膨胀 系数小，性质稳 定，耐磨，不易变形等.
量块研合性指的是量块的一个测量面沿另 一个量块的测量面在切向推合力的作用下，由于 分子之间的吸引力，两量块便能牢固地研合在一 起。 由于量块是单值量具，测量范围有限，利 用它的研合性可以将不同的量块组合成所需要的 尺寸。
千分尺的读法

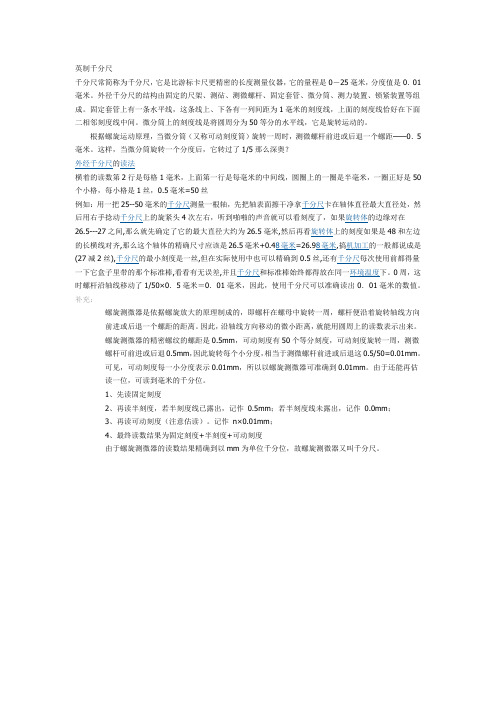

英制千分尺千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，它的量程是0－25毫米，分度值是0．01毫米。
外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。
固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。
微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。
根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距——0．5毫米。
这样，当微分筒旋转一个分度后，它转过了1/5那么深奥？外经千分尺的读法横着的读数第2行是每格1毫米，上面第一行是每毫米的中间线，圆圈上的一圈是半毫米，一圈正好是50个小格，每小格是1丝，0.5毫米=50丝例如：用一把25--50毫米的千分尺测量一根轴，先把轴表面擦干净拿千分尺卡在轴体直径最大直径处，然后用右手捻动千分尺上的旋紧头4次左右，听到啪啪的声音就可以看刻度了，如果旋转体的边缘对在26.5---27之间,那么就先确定了它的最大直径大约为26.5毫米,然后再看旋转体上的刻度如果是48和左边的长横线对齐,那么这个轴体的精确尺寸应该是26.5毫米+0.48毫米=26.98毫米,搞机加工的一般都说成是(27减2丝),千分尺的最小刻度是一丝,但在实际使用中也可以精确到0.5丝,还有千分尺每次使用前都得量一下它盒子里带的那个标准棒,看看有无误差,并且千分尺和标准棒始终都得放在同一环境温度下。
0周，这时螺杆沿轴线移动了1/50×0．5毫米＝0．01毫米，因此，使用千分尺可以准确读出0．01毫米的数值。
补充：螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。
因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。
螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。
千分尺的正确使用方法和读法,千分尺操作指南：精确测量如此简单
千分尺的正确使用方法和读法,千分尺操作指南：精确测量如此简单千分尺是一种精密测量工具，常用于工程和科学领域以测量物体的长度、宽度、高度等尺寸。
正确的使用和读取千分尺非常关键，因为它们通常用于需要高度精确度的任务。
以下是一些关于如何正确使用和读取千分尺的方法：1. 准备工作：在使用千分尺之前，确保工具本身是清洁和完好无损的。
检查尺刻度是否清晰可读，测量头是否正常运作。
如果发现任何问题，应该及时修理或更换。
2. 正确的测量位置：将千分尺放置在要测量的物体上，确保测量头与物体表面紧密接触。
尽量垂直于要测量的表面放置千分尺，以减小读数误差。
3. 读取主刻度：千分尺通常具有主刻度和副刻度。
主刻度通常是以毫米或英寸为单位的整数刻度。
要测量的物体的整数部分可以从主刻度中直接读取。
4. 读取副刻度：副刻度通常是更精细的刻度，通常是千分之一的单位。
副刻度的读数通常在主刻度上方或下方的一组小刻度线上。
通过对主刻度上最接近的副刻度线进行估计，可以确定物体的测量值。
5. 示例：假设主刻度读数为10毫米，然后副刻度的读数为5个刻度线。
这意味着测量值为10毫米加上5千分之一，即10.005毫米。
6. 注意精确数字：在读取千分尺时，要特别注意到小数部分，因为它们提供了更高的精确度。
通常，千分尺的精度在0.01毫米或0.001英寸范围内，因此小数部分非常重要。
7. 记录读数：对于需要记录的测量，要确保准确地记录测量值，包括整数和小数部分。
8. 重复测量：为了确保准确性，通常需要多次测量同一物体，然后取平均值。
这可以帮助减小误差。
9. 小心使用：使用千分尺时要轻柔而均匀地施加力量，以避免变形或损坏物体。
10. 保养千分尺：定期清洁和校准千分尺，以确保其性能和准确性。
总之，正确使用和读取千分尺需要耐心、细心和熟练技巧。
这些工具提供了高度的精确度，但也需要小心操作以确保测量的准确性。
在工程、科学和其他领域中，准确的测量是至关重要的，因此正确使用千分尺是一个必不可少的技能。
千分尺、游标卡尺、钢直尺使用方法
千分尺的使用方法1.千分尺又称螺旋千分尺、分厘米卡，是一种精密测量工具，分为机械千分尺和电子千分尺，可精确到0.01mm，由测量钻头、测微螺钉、锁紧装置、固定套、差动缸和棘轮组成。
2.使用前应检查零点：差动缸前缘与水平刻线对齐，主轴标尺基线与差动缸零刻线对齐。
3.测量物体时：首先转动棘轮，将测量钻与千分尺螺丝之间的距离调整到略大于物体的尺寸，然后将被测物体放入其中，慢慢转动棘轮，直到发出咔嗒声后再读数。
4.阅读时：先读定尺，再读半尺。
如果半刻度线露出，标记为0.5mm，如果半刻度线未露出，标记为0.0mm，然后读取可移动刻度(注意估计)。
写n次0.01mm，最后的读数结果是定尺，半尺，动尺。
5.注意事项：千分尺每格1mm，差动圆柱每格0.01mm。
阅读时注意视线垂直于刻度，否则会有误差。
游标卡尺的使用方法一、游标卡尺介绍游标卡尺是一种较精密量具，能较精确地测量工件的长度、宽度、深度及内外圆直径等尺寸。
常用的规格有 0～125mm、0～150mm、0～200mm、0～300mm、0～500mm 等多种。
游标卡尺按其精度可分为：0.1mm、0.05mm、0.02mm 三种。
二、标卡尺的结构图 1-1游标卡尺由尺身、游标、外测量爪、刀口内测量爪、深度尺、紧固螺钉等组成，如图1-1所示。
三、读数游标的尺身上的刻度每格为 1mm，滑动的游标上的刻度每格为0.02mm（以精度0.02为例）。
如下图2-1（实物图），如下图3-1（示意图）。
图 2-1图 3-11.第一步：确认游标卡尺精度，如图2-1所示，游标卡尺的精度为0.02mm。
一般情况下我们的尺身（主尺）的读数的单位为cm，为了方便读数，我们需要化为mm，1cm=10格，所以一格为0.1cm，化为mm，即主尺一格就为1mm。
2.第二步：确认游标（副尺）读数，由于精度为0.02，所以如图3-1所示，游标（副尺）的一格为0.02mm，五格就为0.10mm；此时有两种游标（副尺）读数方法：2.1.第一种：数游标与主尺（从左到右）数过去相对应的格数X0.02；例如：10格在游标上对应的位置为2，我们通过计算：10X0.02=0.20mm；2.2.第二种：直接看游标读数：例如1就为5格，所以为0.10mm； 2为10格就为0.20mm；3就是0.30,mm；以此类推；3.第三步：具体读数：结果=主尺读数+游标（副尺读数）图 4-13.1.主尺读数：主尺的数值为0.7cm=7mm；（注意将cm转化为mm）3.2.副尺读数：大家可以清晰的看到图4-1游标（副尺）0刻度没有与7mm主尺刻度重合，所以超过了7mm，我们得从左往右读取游标刻度，看哪一个与主尺刻度进行重合；大家可以看图4-1中游标读数4这个位置刚刚好与主尺读数进行重合；我们进行计算：一共有20格X0.02=0.40mm; 或者直接读数4这个位置为0.40mm；3.3.最终结果：7mm+0.40mm=7.40mm；四、具体操作详细步骤：1.基本检查：拿出游标卡尺，进行外观检查，刻度清晰检查，是否损坏，游标是否能够正常滑动；2.清洁：重点清洁外量尺和内量尺和刻度，以及被测物体；3.校零:确认游标卡尺上的主尺和副尺0是否重合，如果未重合即万用表存在误差，需要读出误差值；4.进行游标卡尺测量被测物体，然后保证游标卡尺外量尺接触物体后，保证游标卡尺水平后旋转锁止螺母进行锁止，取出游标卡尺；5.读数：主尺+副尺；6.记录数据：最好测两次及以上；7.复位。
千分尺测量方法
- 1 -
千分尺测量方法
千分尺是科学技术领域里一种非常重要的测量工具，在物理学、
力学、化学、电子学、机械及其它领域里，它都有很广泛的应用。它
不仅可以测量物体的尺寸，在机械加工中，也可用来检测零件的精度。
千分尺的原理是将一段精度很高的尺子分成1000份，每份称为
一个千分之一，即0.001mm。它的侧面外形以及内部结构通常呈现直
线状，有利于准确的精确测量，起到吸收未知的振动，减少误差的作
用。
千分尺的使用可以分为三个步骤：
1、安装千分尺
首先，将千分尺与被测物体安装在一起，一般使用支撑脚或定位
夹具，将千分尺固定到被测物体上，以便测量物体的尺寸。
2、固定测量位置
在安装千分尺之后，需要将千分尺固定在特定位置，千分尺有相
应的测量位置，通常为0位，将千分尺安装之后，应从0位开始测量，
以确定测量的准确性。
3、开始测量
开始测量的前提是，先应清空千分尺的振动，使它回到0位，应
将千分尺的游标滑行到0处，并确定物体的测量位置，然后将游标滑
动到物体的测量位置，从而读取物体的尺寸。
在使用千分尺的过程中，应当注意电源供应的稳定性，要确保千
分尺正确安装，同时应避免操作中手振动等产生的不准确。
- 2 -
另外，在千分尺测量之前，应先将被测物体表面清洁，剔除附着
物，否则会影响测量精度。
千分尺的应用已经深入到我们生活的各个方面，是一种非常有用
的测量工具，使用正确的方法和要求，可以更好的发挥出它的优势，
为科学技术发展做出贡献。
千分尺平行度-概述说明以及解释
千分尺平行度-概述说明以及解释1.引言1.1 概述千分尺是一种常用的测量工具，主要用于测量物体尺寸的精确度。
而千分尺平行度则是指千分尺测量过程中刻度的平行度，即刻度与测量物体表面平行的程度。
在精密加工行业，千分尺平行度的重要性不可忽视。
精确测量是确保产品质量的关键环节，而千分尺平行度的精确度直接影响到测量结果的准确性。
如果测量时千分尺的刻度与物体表面不平行，就会导致测量误差的产生，从而影响到产品的质量。
为了确保千分尺平行度的精确性，需要采取一些测量方法。
通常，在测量前需要先调整千分尺的刻度，使其与物体表面平行。
常用的调节方法包括调整千分尺的支撑点、调整刻度盘的位置等。
此外，还可以借助辅助工具，如平行垫片、直角块等，来辅助测量和调整千分尺平行度。
千分尺平行度不仅在精密加工行业中起到关键作用，也被广泛应用于其他领域，如航空航天、电子制造、医疗器械等。
对于这些领域的产品来说，精度要求更高，因此千分尺平行度的测量和调整变得尤为重要。
展望未来，随着科技的不断进步和工艺的不断发展，对产品质量的要求也会变得越来越高。
因此，千分尺平行度的重要性将会进一步凸显。
未来，我们可以预见，千分尺平行度的测量方法和技术将会更加精确、高效，为各行各业的精密加工提供更可靠的支持。
综上所述，千分尺平行度作为一个重要的测量参数，在现代工业中具有极其重要的作用。
准确测量和调整千分尺的平行度可以提高产品的精度和质量，为工业生产提供有力保障。
因此，我们应该加强对千分尺平行度的研究，不断提高测量方法和技术，为各行业的发展做出更大的贡献。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分主要介绍了整篇文章的组成和框架，帮助读者了解文章的整体布局和内容安排。
通过明确文章结构，读者可以更好地理解和掌握文章的主题和论点。
首先，本文可以分为引言、正文和结论三个主要部分。
引言部分主要介绍了文章的背景和目的，引起读者的兴趣。
正文部分详细介绍了千分尺平行度的相关内容，包括定义、重要性和测量方法等。
千分尺的读数方法
千分尺的读数方法在工程测量和制图过程中，我们经常会用到千分尺来进行精确的测量和读数。
千分尺是一种精密测量工具，通常用于测量长度、厚度和深度等尺寸。
它的读数精确度高，可以满足工程和制图的精度要求。
下面我们来详细介绍一下千分尺的读数方法。
首先，我们需要了解千分尺的结构。
千分尺通常由主尺、游标和刻度盘组成。
主尺是一个固定的尺子，上面刻有毫米或英寸的刻度。
游标是可以在主尺上滑动的尺子，它上面也刻有一定数量的刻度。
刻度盘是固定在游标上的一个圆盘，上面也刻有一定数量的刻度。
通过游标在主尺上的滑动和刻度盘上的刻度，我们可以进行精确的测量和读数。
接下来，我们来介绍千分尺的读数方法。
首先，我们要将千分尺放置在需要测量的物体上，使其与物体表面紧密接触。
然后，我们要通过裸眼或放大镜来观察游标和刻度盘上的刻度。
在读数时，我们首先要读取主尺上的整数部分，然后再读取游标和刻度盘上的小数部分。
通常情况下，游标和刻度盘上的刻度是分别对应主尺上的刻度的，我们可以通过对齐游标和刻度盘上的刻度来进行读数。
当游标和刻度盘上的刻度没有对齐时，我们需要进行估算，以确定小数部分的读数。
在进行读数时，我们需要注意一些细节。
首先，我们要保持千分尺的清洁和平稳，以确保读数的准确性。
其次，我们要尽量避免视觉误差，可以通过多次测量和取平均值来提高准确度。
最后，我们要根据实际情况选择合适的单位进行读数，例如毫米、厘米或英寸等。
总之，千分尺是一种精密的测量工具，它的读数方法需要一定的技巧和经验。
通过掌握千分尺的结构和读数方法，我们可以进行精确的测量和读数，满足工程和制图的精度要求。
希望本文对大家有所帮助，谢谢阅读！。
千分尺的使用
千分尺的使用应用螺旋测微原理制成的量具，称为螺旋测微量具。
它们的测量精度比游标卡尺高，并且测量比较灵活，因此，当加工精度要求较高时多被应用。
常用的螺旋读数量具有百分尺和千分尺。
百分尺的读数值为0.01mm，千分尺的读数值为0.001mm。
工厂习惯上把百分尺和千分尺统称为百分尺或分厘卡。
目前车间里大量用的是读数值为0.01mm的百分尺，现介绍这种百分尺为主，并适当介绍千分尺的使用知识百分尺的种类很多，机械加工车间常用的有：外径百分尺、内径百分尺、深度百分尺以及螺纹百分尺和公法线百分尺等，并分别测量或检验零件的外径、内径、深度、厚度以及螺纹的中径和齿轮的公法线长度等。
一外径百分尺的结构各种百分尺的结构大同小异，常用外径百分尺是用以测量或检验零件的外径、凸肩厚度以及板厚或壁厚等 (测量孔壁厚度的百分尺，其量面呈球弧形 )。
百分尺由尺架、测微头、测力装置和制动器等组成。
图3―1是测量范围为 0～25mm的外径百分尺。
尺架1的一端装着固定测砧2，另一端装着测微头。
固定测砧和测微螺杆的测量面上都镶有硬质合金，以提高测量面的使用寿命。
尺架的两侧面覆盖着绝热板12, 使用百分尺时，手拿在绝热板上,防止人体的热量影响百分尺的测量精度。
图 3-1 0～25mm外径百分尺1-尺架；2-固定测砧；3-测微螺杆；4-螺纹轴套；5-固定刻度套筒；6-微分筒；7-调节螺母；8-接头；9-垫片；10-测力装置；11-锁紧螺钉；12-绝热板。
1 百分尺的测微头图3―1中的3～9是百分尺的测微头部分。
带有刻度的固定刻度套筒5用螺钉固定在螺纹轴套4上，而螺纹轴套又与尺架紧配结合成一体。
在固定套筒5的外面有一带刻度的活动微分筒6，它用锥孔通过接头8的外圆锥面再与测微螺杆3相连。
测微螺杆3的一端是测量杆，并与螺纹轴套上的内孔定心间隙配合；中间是精度很高的外螺纹，与螺纹轴套4上的内螺纹精密配合，可使测微螺杆自如旋转而其间隙极小；测微螺杆另一端的外圆锥与内圆锥接头8的内圆锥相配，并通过顶端的内螺纹与测力装置10连接。
千分尺的正确读法
千分尺的正确读法千分尺是一种常用的测量工具，广泛应用于机械加工、电子制造、建筑工程、汽车维修等领域。
在使用千分尺时，正确的读法十分重要，否则可能会导致误差的产生，影响测量结果的准确性。
本文将介绍千分尺的正确读法，并提供一些实用的技巧和注意事项，帮助读者更好地掌握千分尺的使用方法。
一、千分尺的基本结构和原理千分尺是由主尺和游标组成的测量工具，主要用于测量小于毫米的尺寸。
主尺是一条带有刻度的直尺，通常分为两个部分，一部分是固定在测量物体上的，称为定尺；另一部分是可以滑动的，称为动尺。
动尺上有一条游标，可以与主尺上的刻度对齐，以读取尺寸值。
千分尺的原理是利用游标在主尺上滑动时所产生的微小位移，来测量物体的尺寸。
二、千分尺的读法千分尺的读法相对简单，但需要注意一些细节。
下面将介绍千分尺的读法步骤：1.调整千分尺在使用千分尺之前，首先需要将其调整到合适的位置。
具体操作方法是：将定尺放在被测物体的一端，然后用手轻轻按压动尺，直到游标与主尺上的刻度对齐。
如果游标没有对齐，可以通过旋转固定螺母或调节游标上的调整螺丝来进行微调，直到游标与主尺上的刻度完全对齐。
2.读取主尺上的整数刻度千分尺的主尺通常被刻上了一些整数刻度，用于测量大于1毫米的尺寸。
在测量时，首先需要读取主尺上的整数刻度。
例如，如果主尺上的刻度值是10毫米，那么就需要将10毫米作为测量结果的整数部分。
3.读取游标上的小数刻度千分尺的游标上通常刻有一些小数刻度，用于测量小于1毫米的尺寸。
在读取游标上的小数刻度时，需要注意以下几点：（1）游标上的刻度值是由左到右递增的，每个刻度代表0.01毫米。
（2）当游标的左侧有一个整数刻度与主尺上的整数刻度对齐时，游标上的小数刻度就可以直接读取。
（3）如果游标的左侧没有整数刻度与主尺上的整数刻度对齐，就需要估算游标所在的位置。
具体方法是：通过眼观测，估算游标左侧与主尺上的整数刻度之间的距离，然后乘以0.01毫米，即可得到游标所在的位置。
