测绘技术中建筑物立面测量的方法与技巧
如何进行建筑物立面图与屋顶平面图的测绘与设计
如何进行建筑物立面图与屋顶平面图的测绘与设计建筑物立面图与屋顶平面图的测绘与设计导言：建筑物的立面图和屋顶平面图是建筑设计与建造中至关重要的一部分。
它们不仅为建筑师和工程师提供了建筑物外观的详细信息，还为施工人员提供了必要的施工指导。
本文将探讨如何进行建筑物立面图与屋顶平面图的测绘与设计。
一、立面图的测绘1. 确定立面图的比例尺在测绘立面图之前，首先要确定比例尺。
比例尺的选择应根据建筑物的大小和绘制图纸的尺寸来决定。
常见的比例尺有1:50、1:100和1:200等。
2. 测量建筑物外墙尺寸使用测量仪器，如激光测距仪、测量尺等，逐一测量建筑物外墙的宽度、高度和窗户的位置等尺寸。
测量时需注意测量的准确性和精度。
3. 绘制立面图线框根据实际测量结果，使用专业绘图工具，如直尺、铅笔和毛笔等，绘制建筑物的轮廓线和外墙的具体细节。
细节包括窗户、门、檐口、装饰物等。
4. 添加细节和装饰在绘制立面图时，还需考虑建筑物的细节和装饰。
可以使用素描和阴影等技巧，使立面图更加真实和生动。
二、屋顶平面图的测绘1. 确定屋顶平面图的比例尺与立面图一样，屋顶平面图也需要确定比例尺。
通常情况下，屋顶平面图的比例尺相对较小，如1:200或1:500。
2. 测量屋顶形状和尺寸使用测量工具和仪器，如测距仪和测量尺，精确测量屋顶的形状，包括边长、宽度、屋顶坡度等尺寸。
同时，还要测量屋顶上的凸出物，如烟囱、天窗等。
3. 绘制屋顶平面图线框根据测量结果，使用直角尺和绘图工具，绘制屋顶平面图的线框。
重点标注屋顶的形状、凸出物和坡度等细节。
4. 添加屋顶细节在绘制屋顶平面图时，还需添加其他细节，如排水系统、通风口等。
这些细节对于屋顶设计和建造至关重要，应尽可能准确地绘制。
三、立面图和屋顶平面图的设计1. 结合建筑设计理念立面图和屋顶平面图的设计应与整体建筑设计理念相一致。
建筑的外观和屋顶设计应与建筑的风格和功能相匹配。
2. 考虑功能与美观在设计立面图和屋顶平面图时，要兼顾建筑物的功能和美观。
使用全站仪进行建筑物立面与断面测量的技巧
使用全站仪进行建筑物立面与断面测量的技巧在建筑工程中，我们经常需要测量建筑物的立面和断面，以便更好地了解其结构和尺寸。
而现代的测量仪器——全站仪，则为我们提供了更加精确和高效的测量手段。
本文将介绍使用全站仪进行建筑物立面与断面测量的技巧，帮助读者更好地掌握这一重要的建筑测量方法。
首先，我们需要了解全站仪的基本原理。
全站仪借助于精确的仪器和先进的测量技术，可以同时测量建筑物的垂直和水平角度，并通过测距仪测量出距离，从而实现对立面和断面的全面测量。
全站仪使用红外线进行测量，因此在使用时需要保持仪器与测量点的直线可见。
建筑物立面的测量是一个复杂而繁琐的过程，但是采用全站仪可以极大地简化操作。
首先，我们需要选择一系列测量点，这些点要能够完整地呈现建筑物的立面特征。
然后，将全站仪安装在适当位置，并保证其稳定。
通过调整全站仪的角度，使其能够完全扫描建筑物的立面。
在进行立面测量时，我们需要注意一些技巧。
首先，保持测量点与全站仪之间的直线可见非常重要。
如果在测量点之间有遮挡物，则需要移动仪器或者将遮挡物移除，以确保准确测量。
此外，使用反光板可以增加测量的精确度。
在每个测量点上放置反光板，并对准全站仪进行测量，这样可以更好地捕捉到红外线信号，提高测量的准确性。
与立面测量相比，断面测量通常更容易一些。
在进行建筑物断面测量时，我们只需将全站仪放置在建筑物两侧，并保持其水平。
根据需要，我们可以选择一条直线或者多条曲线进行测量，以获取不同位置的断面数据。
此外，可以通过调整全站仪的高度来控制断面测量的范围。
在使用全站仪进行建筑物立面与断面测量时，要注意合理安排测量点的布局。
通常情况下，我们可以选择在建筑物的四个角上设置基准点，然后再在中间位置设置更多的测量点。
这样一来，我们可以更好地掌握整个建筑物的形状和尺寸，减少因局部误差而带来的不准确性。
除了基本的测量技巧，全站仪的准确校正也是不可忽视的。
在开始正式测量之前，我们需要校正全站仪的各项参数，以确保测量结果的准确性。
立面测量技术总结

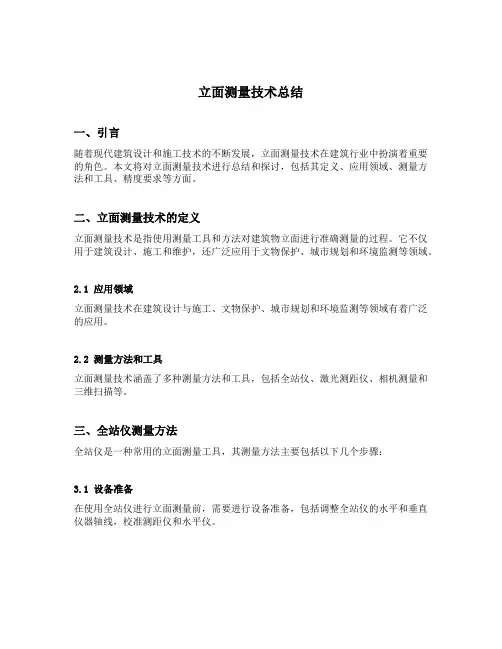

立面测量技术总结一、引言随着现代建筑设计和施工技术的不断发展，立面测量技术在建筑行业中扮演着重要的角色。
本文将对立面测量技术进行总结和探讨，包括其定义、应用领域、测量方法和工具、精度要求等方面。
二、立面测量技术的定义立面测量技术是指使用测量工具和方法对建筑物立面进行准确测量的过程。
它不仅用于建筑设计、施工和维护，还广泛应用于文物保护、城市规划和环境监测等领域。
2.1 应用领域立面测量技术在建筑设计与施工、文物保护、城市规划和环境监测等领域有着广泛的应用。
2.2 测量方法和工具立面测量技术涵盖了多种测量方法和工具，包括全站仪、激光测距仪、相机测量和三维扫描等。
三、全站仪测量方法全站仪是一种常用的立面测量工具，其测量方法主要包括以下几个步骤：3.1 设备准备在使用全站仪进行立面测量前，需要进行设备准备，包括调整全站仪的水平和垂直仪器轴线，校准测距仪和水平仪。
3.2 控制点设置在测量现场，需要设置控制点，控制点的位置和数量根据具体情况确定。
控制点可以通过激光测距仪和经纬仪进行测量。
3.3 观测数据采集在全站仪的观测模式下，通过望远镜观测控制点的位置，并记录观测数据。
观测数据包括点号、水平角、垂直角和斜距等。
3.4 数据处理与分析通过观测数据的处理与分析，可以得到立面测量的结果，包括控制点的坐标、高差和立面图等。
四、其他立面测量方法和工具除了全站仪外，还有许多其他立面测量方法和工具可供选择，如激光测距仪、相机测量和三维扫描等。
4.1 激光测距仪激光测距仪通过发射激光束并测量其返回时间来计算目标物体的距离。
可以快速测量建筑物的高度和间距等。
4.2 相机测量通过拍摄建筑物立面的照片，并使用测量软件对照片进行处理，可以获取立面的尺寸和比例关系等信息。
4.3 三维扫描三维扫描技术利用激光或光学系统对建筑物进行全方位扫描，生成高精度的三维模型。
可以测量建筑物立面的各种尺寸和形状。
五、立面测量的精度要求立面测量的精度要求根据具体应用需求而定，在建筑设计和施工中一般要求相对精度达到1:500以内。
如何利用全站仪进行建筑物的立面测量

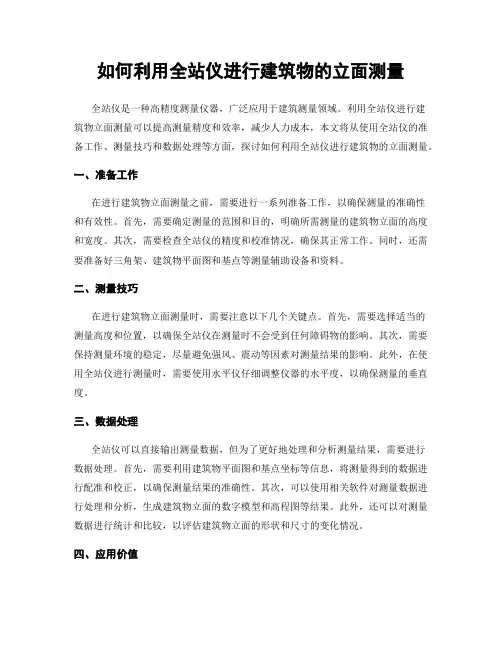

如何利用全站仪进行建筑物的立面测量全站仪是一种高精度测量仪器，广泛应用于建筑测量领域。
利用全站仪进行建筑物立面测量可以提高测量精度和效率，减少人力成本，本文将从使用全站仪的准备工作、测量技巧和数据处理等方面，探讨如何利用全站仪进行建筑物的立面测量。
一、准备工作在进行建筑物立面测量之前，需要进行一系列准备工作，以确保测量的准确性和有效性。
首先，需要确定测量的范围和目的，明确所需测量的建筑物立面的高度和宽度。
其次，需要检查全站仪的精度和校准情况，确保其正常工作。
同时，还需要准备好三角架、建筑物平面图和基点等测量辅助设备和资料。
二、测量技巧在进行建筑物立面测量时，需要注意以下几个关键点。
首先，需要选择适当的测量高度和位置，以确保全站仪在测量时不会受到任何障碍物的影响。
其次，需要保持测量环境的稳定，尽量避免强风、震动等因素对测量结果的影响。
此外，在使用全站仪进行测量时，需要使用水平仪仔细调整仪器的水平度，以确保测量的垂直度。
三、数据处理全站仪可以直接输出测量数据，但为了更好地处理和分析测量结果，需要进行数据处理。
首先，需要利用建筑物平面图和基点坐标等信息，将测量得到的数据进行配准和校正，以确保测量结果的准确性。
其次，可以使用相关软件对测量数据进行处理和分析，生成建筑物立面的数字模型和高程图等结果。
此外，还可以对测量数据进行统计和比较，以评估建筑物立面的形状和尺寸的变化情况。
四、应用价值利用全站仪进行建筑物立面测量可以带来很多应用价值。
首先，可以为建筑物的改建和维修提供参考依据，通过对建筑物立面的测量，可以了解其精确的尺寸和形状，为设计和施工提供准确的数据支持。
其次，可以用于建筑物的监测和评估。
通过定期测量建筑物的立面，可以及时检测到变形和裂缝等问题，并进行相应的治理和维护。
此外，在建筑物的保险和评估过程中，也需要对其立面进行测量，以确定其价值和保险金额。
总结起来，利用全站仪进行建筑物立面测量具有重要的意义和应用价值。
建筑物立面测量的方法和精度要求
建筑物立面测量的方法和精度要求在建筑领域中，测量是一个非常重要的环节，尤其是对于建筑物立面的测量。
建筑物立面测量的准确性直接影响到建筑的质量和美观度。
本文将探讨建筑物立面测量的方法和精度要求。
一、测量方法1.1 传统测量方法传统的建筑物立面测量方法主要包括使用测量仪器进行手工测量和使用全站仪进行自动测量。
手工测量一般使用激光测距仪、测量尺等工具进行，需要人工操作，并且测量过程更容易出错。
全站仪是一种电子测量仪器，可实现自动化测量，并具有较高的测量精度。
1.2 激光扫描测量方法随着科技的发展，激光扫描测量方法被广泛应用于建筑物立面的测量。
激光扫描仪通过发射激光束，并通过接收激光的反射信号来测量物体的距离和形状。
这种方法具有速度快、准确度高、无需物理接触等优点。
通过激光扫描测量方法可以获取建筑物立面的三维点云数据，为后续的设计和分析提供了基础。
1.3 无人机测量方法随着无人机技术的发展，无人机测量方法也逐渐应用于建筑物立面的测量。
无人机搭载相机和测量设备，通过飞行拍摄建筑物立面的照片，并结合测量设备获取地面控制点的坐标信息，最终利用影像测量和测量数据处理技术，得到建筑物立面的几何信息。
无人机测量方法具有操作简单、快速高效等特点。
二、测量精度要求2.1 增加控制点密度测量的精度主要受到地面控制点的密度影响，控制点越密集，测量结果越精确。
因此，在进行建筑物立面的测量时，需要增加地面控制点的密度。
同时，控制点的布设要尽量分布均匀，以确保整个立面测量的准确性。
2.2 使用高精度仪器为了提高测量精度，选择高精度的测量仪器非常重要。
例如，使用精度高的全站仪和激光扫描仪能够得到更准确的测量结果。
此外，在选择测量仪器时，还要考虑其测量范围、测量角度、测量精度等因素，根据具体的需求进行选择。
2.3 数据处理和质量控制测量得到的原始数据需要进行处理和质量控制，以保证测量结果的准确性。
数据处理包括数据的滤波、配准、三维点云的建模等步骤。
建筑物立面测量的方法和工具
建筑物立面测量的方法和工具引言：建筑物作为城市肌理的一部分，其外立面的形态和特征对于城市景观的美化和功能的实现至关重要。
然而，建筑物立面的测量一直以来都是一个具有挑战性的任务。
本文将介绍建筑物立面测量的方法和工具，帮助读者了解相关知识。
一、传统测量方法传统的建筑物立面测量方法主要使用平面投影等技术来获取数据。
最常见的方法是使用测量仪器，如测距仪、水平仪和定位仪等。
通过测量建筑物的各个角度和面状，可以反映出建筑物的立面形态。
然而，由于传统测量方法的局限性，如时间和力度的限制，其准确度和效率较低。
二、三维激光扫描随着科技的发展，三维激光扫描成为了测量建筑物立面的重要工具。
三维激光扫描通过发射激光束来扫描建筑物的立面，并记录下每个点的坐标信息。
这种方法不仅能够更准确地测量建筑物的立面形态，还可以获取建筑物的颜色和纹理等细节信息。
三维激光扫描技术的出现，不仅提高了测量的准确度和效率，还为建筑设计和维护提供了更多可能性。
三、摄影测量摄影测量是一种通过摄影仪器捕捉建筑物立面形态的方法。
通常使用无人机或航空摄影来获取建筑物的图像。
然后，通过图像处理软件对图像进行分析和测量，得出建筑物立面的形态信息。
与传统方法相比，摄影测量具有更高的效率和准确度。
此外，摄影测量还能够提供全景图像和可视化模型，为建筑设计和规划提供更多的参考。
四、虚拟现实技术虚拟现实技术也逐渐应用于建筑物立面测量中。
通过虚拟现实技术，建筑师可以将建筑物的立面投影到虚拟环境中，以更直观的方式进行测量和分析。
这种方法不仅提供了更真实的建筑模型，还使设计和规划过程更加灵活和高效。
虚拟现实技术的广泛应用将极大地促进建筑物立面测量和设计的发展。
五、结论建筑物立面测量方法和工具的不断发展，为建筑设计和城市规划提供了更多的可能性。
传统方法仍然具有一定的局限性，而三维激光扫描、摄影测量和虚拟现实技术等新兴方法则能够更准确、高效地完成测量任务。
未来，随着科技的进一步发展，建筑物立面测量的方法和工具将不断创新与完善，为城市环境的美化和建筑设计的发展贡献更多的力量。
建筑物立面测量的实地操作方法与技巧
建筑物立面测量的实地操作方法与技巧引言建筑物立面测量是建筑工程中一个重要的环节，它对于建筑设计和施工过程中的控制至关重要。
合理的测量操作方法和技巧可以有效提高测量精度，确保建筑物立面的准确性和美观性。
本文将介绍一些实地操作方法和技巧，帮助读者更好地进行建筑物立面测量。
测量前的准备在进行建筑物立面测量之前，我们需要做一些准备工作，以确保测量的顺利进行。
1.准备必备工具：测量仪器、测量尺等。
2.检查设备状态：测量仪器需要保证正常工作，如电池电量、仪器精度等。
3.制定测量计划：根据建筑物的结构和需求，合理安排测量计划，确定测量点和测量对象。
实地操作方法现在我们来介绍一些实地操作的具体方法。
1.标定基准点：测量前需要确定一个基准点，可以选择周围环境比较稳定的物体或地形作为基准点，将其他测量结果与基准点对比，可以保证整个测量的准确性。
2.确定测量方式：根据建筑物形状和尺寸，选择合适的测量方式，常见的有投影测量、三角测量、激光测距等。
根据具体情况选择测量方式可以提高效率和准确性。
3.测量点的选择：根据测量的需要选择合适的测量点，通常可以选择建筑物的角点、窗户、门、柱子等特征点进行测量。
4.精确测量：进行测量时应采取精确的步骤与操作方式，例如使用三角板和测量尺进行测量时，应在垂直于垂直板上方的点上进行测量，并确保垂直板与地面垂直。
5.记录数据：及时记录测量数据并进行标注，将不同测点的数据分别记录，确保数据的系统性和清晰性。
测量技巧除了操作方法，一些技巧也能帮助我们更好地进行建筑物立面测量。
1.排除环境干扰：在测量过程中，我们需要尽量避免环境因素对测量结果产生的干扰，如强光、风等。
在必要时可以使用遮光板或风障等工具。
2.交叉验证数据：为了提高测量的准确性，我们可以在不同时间或不同天气条件下进行多次测量，并将结果进行交叉验证，排除误差，得到更可靠的测量数据。
3.认真观察建筑物：在进行测量时，我们需要认真观察建筑物的特征，例如墙面上的纹理、边界线等，以便更好地确定测量点和测量方式。
建筑物立面测绘的精度要求与误差控制技巧
建筑物立面测绘的精度要求与误差控制技巧建筑物立面测绘是建筑行业中非常重要的环节之一，它可以帮助建筑师和设计团队获得准确的数据，以便进行设计和规划工作。
然而，由于测绘工作本身的复杂性和多样性，确保测绘结果的精度一直是一个挑战。
本文将探讨建筑物立面测绘的精度要求和误差控制技巧。
首先，建筑物立面的测绘精度要求高。
测绘结果的精确性直接关系到建筑设计的准确性和后续施工的可行性。
一般来说，建筑物立面的测绘精度应控制在毫米级别。
只有在这样的精度下，才能保证设计团队准确捕捉建筑物的各个细节，并确保建筑物不会有设计和施工上的偏差。
误差控制是保证测绘精度的重要环节之一。
误差在建筑物立面测绘中是难以避免的，但可以通过一系列技巧进行控制和减小。
首先，选择合适的测量设备是关键。
目前，激光扫描仪和无人机成像技术是常用的建筑物立面测绘工具。
激光扫描仪可以进行高精度的三维点云测量，而无人机成像技术可以提供高分辨率的影像数据。
合理选择设备可以降低不必要的误差。
其次，测绘人员的经验和技能也对测绘精度有重要影响。
熟练的测量师需要具备专业的技能和经验，能够准确操作测量设备，合理规划测量路线，并进行数据处理和分析。
只有熟练掌握这些技能，才能确保测绘结果的准确性。
此外，建筑物立面测绘中的控制点设置也是关键。
控制点是测绘中的参照物，通过与控制点的测量，可以对测绘结果进行调整和验证。
在控制点设置时，需要根据建筑物的特点和规模合理布置，以确保控制点与测绘区域的覆盖度和代表性。
同时，校正数据也是误差控制的重要手段之一。
不同的测绘设备和方法都存在一定的系统误差和随机误差。
校正数据可以通过添加测量标定参数和对比参考数据等方式来实现。
这样可以消除或减小误差，进一步提高测绘精度。
除了以上技巧，建筑物立面测绘中的时间和环境条件也需要特别注意。
测绘时间的选择可以影响测绘结果的准确性，例如避免太阳高度角较低的时间段，避免测绘时的明暗差异对测绘图像的影响。
此外，大气湿度、气温等环境因素也会对测绘结果产生一定影响，需要在测绘过程中加以考虑和控制。
