双排脚手架计算公式举例说明
外双排脚手架计算资料
双排落地式脚手架计算书一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。
具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为 1.8m。
连墙件采用三步三跨，竖向间距 5.4m，水平间距 3.6m。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。
采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2 考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2 考虑。
施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝Mmax/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。
脚手架承载力计算
脚手架承载力计算规范规定：当在双排脚手架上同时有2个及以上操作层作业时，在同一跨距内各操作层的施工均布荷载标准值总和不得超过5.0KN/㎡（只需要验证这个就好）一)基本荷载值钢脚手板：0.3KN/m2施工人员材料荷载：3.5KN/m2脚手杆自重：0.25KN/m2（二）纵横向水平杆计算MGK=0.55KN/M2*1.52/24=0.052KN.MMQK=3.5*1.52/8=0.66KN.MM=1.2MGK+1.4∑MQK=1.2*0.052+1.4*0.66=0.986KN.MW=5.13CM3σ=M/W=0.986*106/（5.13*103）=192.3N/MM2<f=205N/MM2满足规范要求。
(三)扣件抗滑移承载力计算R=（0.3+0.25+3.5）*2.7/2=5.47KN<RC=8KN满足规范要求。
（四）立杆计算1、立杆轴向力设计值：N=1.2（NG1K+NG2K）+1.4∑NQK+0.85=1.2（0.3+0.25）+1.4*3.5+0.85=6.41KN2、立杆计算长度l0=kuh=1.155*1.5*1.5=2.599mλ0=l0/i=2.6*100cm/1.7cm=1533、由风荷载设计值产生的立杆段弯距：MW=0.85*1.4WK*la*h2/10=0.85*1.4*0.6*1.5*1.2*1.2/10=0.1544、稳定性计算：N/φA+MW/W=6410/（0.298*452）+0.154*105/5.13*103=47.6+30=77.62N/mm2<f=205N/mm2满足规范要求。
（五）连墙件计算预埋φ14钢筋，fy=210 N/mm2，φ14圆钢抗拉能力：2πr2×fy=64.6KN>N2=14.42KN满足要求，但要保证预埋环有足够的锚固长度。
锚固筋可按层高设置每3.3米设置一道，水平方向每5米设置一道，如板内无上皮筋处应加设附加钢筋，防止板面裂缝。
双排双立杆脚手架计算书(完整版)
本脚手架计算依据：
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130- 2001)(以下简称规 范)
《建筑施工手册》第三版(以下简称手册)
1)纵向水平杆、横向水平杆计算
W
6
= 0.478乌=94.09N/mm < f=205N/mm25.08 10
符合要求
(2)变形验算
查规范得：
弹性模量E=2.06X105N/mml
惯性矩l=12.19cm2
作用于横向水平杆线荷载设计值：
q=1.2X0.35X0.75+1.4X3X0.75=3.465 N/m
则挠度为：
44
=也=5彳竿1050__4=2.18mm竺=7mm384EI3842.061012.1910150
1.横向水平杆验算
(1)抗弯验算
作用于横向水平杆弯矩设计值：
M=1.2Mgk+1.4MqK
贝
22
Mna=1.2qG^lb+1.4qQk?b
8 8
2
=(1.2 0.35 0.75 1.430.75) 1.05
8
=0.478KN?m
查规范得：
截面模量W=5.08crm
Q235钢抗弯强度设计值
_Mmax .
同时也小于10mm
满足要求
2.纵向水平杆计算
(1)抗弯验算
横向水平杆向内侧挑出距离为300mm按200mn计算
a1)2=0.5X3.465X1.05X(1 +竺)2=2.578KN
lb1.05
脚手架的计算公式
脚手架的计算公式脚手架是建筑工程中常用的搭建临时支架结构的工具，它的计算公式涉及到许多因素，包括安全系数、荷载、材料强度等。
下面是一个详细的脚手架计算公式的解释，帮助您了解其原理和应用。
1.荷载计算脚手架的荷载计算是为了确定支架结构所能承受的最大负荷。
这个负荷可以分为静荷载和动荷载。
-静荷载：包括脚手架本身的重量、工人和材料的质量以及外部环境对脚手架的压力等。
-动荷载：包括风力、地震力和其它外部影响力。
2.结构稳定性计算脚手架的稳定性是指其在受到荷载作用时，能否保持结构的平衡和稳定。
稳定性计算需要考虑以下几个因素：-脚手架杆件和铰接构件的材料强度和刚度；-脚手架杆件之间的连接方式和稳定性；-脚手架支撑与地面之间的摩擦力。
3.材料选择与强度计算脚手架的材料通常包括钢材、木材和铝合金等。
这些材料具有不同的强度和刚度特点，根据脚手架的具体要求选择合适的材料。
强度计算需要考虑以下几个因素：-脚手架材料的抗拉强度和抗压强度；-脚手架杆件的截面形状和尺寸；-杆件连接处的强度和刚度。
4.安全系数计算-荷载的不确定性；-材料强度和杆件的变形特性；-结构稳定性的影响因素。
5.脚手架的稳定性计算脚手架稳定性的计算是为了确定其抗倾覆、抗滚动和抗平移的能力。
这个计算需要考虑以下几个因素：-脚手架支撑杆件与地面之间的接触点；-杆件的长度、截面形状和尺寸；-接触点的稳定性和摩擦力；-荷载的大小和分布情况。
以上是脚手架计算公式的基本原理和应用。
在实际的工程中，可以根据具体条件和要求进行相应的调整和优化。
最重要的是，脚手架的计算和设计需要遵循相关的国家标准和规范，确保其安全可靠。
双排落地式外脚手架计算
双排落地式外脚手架计算双排落地式外脚手架是一种常用的搭建工程脚手架的方案。
它是由两排支撑立杆、横杆和斜杆组成，通过固定悬挑板和水平、垂直杆件形成一个稳定的工作平台。
在使用双排落地式外脚手架时，需要进行一些计算，以确保脚手架的稳定性和安全性。
下面将详细介绍双排落地式外脚手架的计算方法。
首先，我们需要计算支撑立杆的承载能力。
支撑立杆是双排落地式外脚手架的主要支撑结构，它承受整个脚手架及其负载的重量。
支撑立杆的承载能力可以通过计算其截面积和截面形状来确定。
其次，我们需要计算横杆的长度和负载能力。
横杆是连接两排支撑立杆的重要结构，需要具备足够的长度和承载能力，以保证整个脚手架的稳定性。
横杆的长度可以通过计算工作平台的长度和悬挑板的长度之和来确定。
横杆的负载能力可以通过计算其截面积和材质的抗弯能力来确定。
然后，我们需要计算斜杆的长度和角度。
斜杆是连接支撑立杆和横杆的结构，可以增加脚手架的稳定性和承载能力。
斜杆的长度可以通过计算支撑立杆和横杆之间的距离来确定。
斜杆的角度可以通过计算其长度和高度的比值来确定，通常建议角度保持在45度左右。
接下来，我们需要计算悬挑板的长度和宽度。
悬挑板是工作平台的组成部分，需要具备足够的长度和宽度，以满足施工人员的工作需求。
悬挑板的长度可以根据工作平台的长度确定。
悬挑板的宽度可以通过计算所需的工作空间来确定。
最后，我们需要计算脚手架的整体稳定性。
脚手架的稳定性取决于其整体结构和各个部件的承载能力。
在计算脚手架的稳定性时，需要考虑脚手架的高度、支撑立杆的间距和地面的稳定性等因素。
通常，脚手架的高度不宜超过其宽度的3倍，并且脚手架的底部应固定在坚实的地面上。
双排落地式外脚手架计算

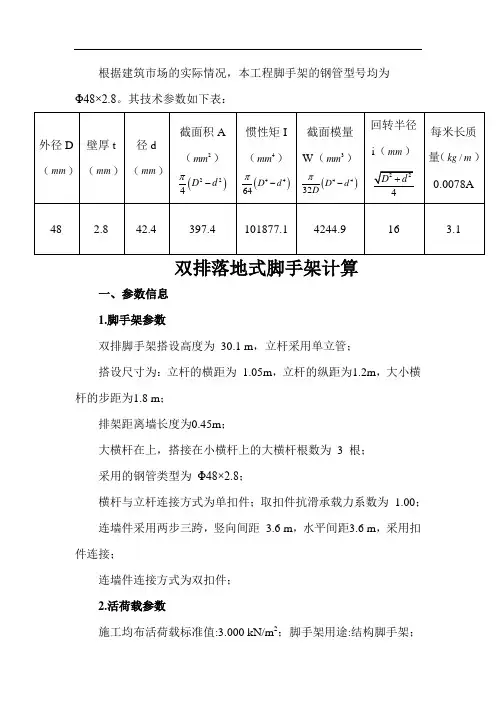

根据建筑市场的实际情况，本工程脚手架的钢管型号均为Φ48×2.8。
其技术参数如下表：双排落地式脚手架计算一、参数信息1.脚手架参数双排脚手架搭设高度为30.1 m，立杆采用单立管；搭设尺寸为：立杆的横距为1.05m，立杆的纵距为1.2m，大小横杆的步距为1.8 m；排架距离墙长度为0.45m；大横杆在上，搭接在小横杆上的大横杆根数为3 根；采用的钢管类型为Φ48×2.8；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；连墙件采用两步三跨，竖向间距 3.6 m，水平间距3.6 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:1 层；（荷载取值根据JGJ130-2001的表4.2.2）3.风荷载参数本工程地处，基本风压0.4 kN/m 2；风荷载高度变化系数μz 为1.771，风荷载体型系数μs 为0.87；脚手架计算中考虑风荷载作用；（基本风压根据《建筑结构荷载规》附表D.4，重现期n=50年，风荷载高度变化系数μz 《荷载规》表7.2.1，地面粗糙度类别设计说明中应该指明。
风荷载体型系数μs 根据《脚手架规》表4.2.4，全封闭脚手架为1.0φ，φ为挡风系数。
01.2()1.2(100)/100n wa w a n ww A A l hA l h A nA j j j ⨯+=⨯=⨯-⨯=- n =0.325)a a A l h l h d ++（ 一步一跨钢管的总挡风面积l a ——立杆纵距h ——立杆步距当安全网规格为2300目/100cm 2，A 0=1.3mm 2，w j =0.841。
根据JGJ130-2011，挡风系数可直接去0.8（不得小于0.8）。
4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1161；1 地面粗糙度类别为B 类，离地高度取60m 。
双排脚手架计算规则详解
双排脚手架计算规则详解【一：研究报告风格】一、概述脚手架是建筑工程中常用的临时搭建结构，用于支撑和保护施工人员及材料。
双排脚手架是一种常见的脚手架类型，其搭建和计算规则对工程质量和施工安全至关重要。
本文将详细介绍双排脚手架的计算规则及相关细节。
二、双排脚手架基本构造双排脚手架由立杆、横杆、纵杆、扣件和踏板等组成。
立杆负责支撑整个结构，横杆和纵杆则连接立杆，形成稳定的整体。
扣件则用于固定杆件之间的连接，确保整个结构的稳固性。
踏板则用于承载施工人员及材料。
三、双排脚手架计算规则1. 选用合适的材料：双排脚手架的材料应选用高强度、耐腐蚀的铝合金或钢材，以确保脚手架具有足够的承载能力和稳定性。
2. 确定立杆的数量和间距：根据工程需求，合理确定双排脚手架的立杆数量和间距，以满足承载要求和施工安全。
3. 计算横杆和纵杆的距离：根据脚手架的类型和施工条件，计算出横杆和纵杆之间的距离，以保证整个结构的稳定性和安全性。
4. 确定扣件的数量和间距：根据脚手架的结构和承载要求，计算出扣件的数量和间距，确保扣件能够牢固固定杆件。
5. 确定踏板的布置：根据工程需求和施工规范，合理布置踏板，确保踏板的承载能力和稳定性。
四、本文档涉及附件本文档涉及的附件包括脚手架计算表格、施工图纸和材料清单等。
附件详细记录了双排脚手架的计算结果和相关信息。
五、本文所涉及的法律名词及注释1. 脚手架：建筑工程中用于支撑和保护施工人员及材料的临时搭建结构。
2. 立杆、横杆、纵杆：脚手架中用于连接和支撑整个结构的杆件。
3. 扣件：脚手架中用于固定杆件之间连接的部件。
4. 踏板：脚手架上用于承载施工人员及材料的平台。
【二：指南风格】一、简介双排脚手架是一种常见的临时搭建结构，广泛应用于建筑工程中。
本文旨在详细介绍双排脚手架的计算规则，以便工程师和施工人员能够正确搭建和使用脚手架，确保施工质量和人员安全。
二、双排脚手架的组成1. 立杆：立杆是双排脚手架的主要支撑结构，通常由钢管或铝合金材料制成。
12.6m双排扣件钢管脚手架计算书
双排扣件钢管脚手架计算书依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2017《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度12.6米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.40米，立杆的步距1.80米。
钢管类型为φ48×3.2，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。
施工活荷载为2.0kN/m2，同时考虑1层施工。
脚手板采用竹串片，荷载为0.35kN/m2，按照铺设2层计算。
栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。
地基承载力标准值110kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×0.900/2=0.157kN/m活荷载标准值 Q=2.000×0.900/2=0.900kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.157=0.235kN/m活荷载的计算值 q2=1.4×0.900=1.260kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.235+0.10×1.260)×1.5002=0.326kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.235+0.117×1.260)×1.5002=-0.385kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=γ0M/W = 1.000×0.385×106/4732.0=81.274N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.157=0.196kN/m活荷载标准值 q2=0.900kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.196+0.990×0.900)×1500.04/(100×2.06×105×113567.5)=2.215mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双排脚手架计算公式举例说明
脚手架工程量计算规则及说明
一、工程量计算规则
脚手架分综合脚手架、单项脚手架两种形式。
凡能计算建筑面积的、且由一个施工单位总承包的工业与民用建筑单位工程，均应执行综合脚手架定额；凡不能计算建筑面积而必须搭设脚手架的、或能计算建筑面积但建筑工程和装饰装修工程分别由若干个施工单位承包的单位工程和其他工程项目，可执行单项脚手架定额。
（一）综合脚手架
1.综合脚手架工程量，按建筑物的总建筑面积以m2计算。
2.综合脚手架定额项目中的单层建筑物是指一层和一层带地下室的单位工程，多层建筑物是指二层以上（不计地下室层）的单位工程。
3.影剧院、礼堂带有吊顶者，其吊顶高度在
4.5m以上时，所需满堂脚手架，可按影剧院、礼堂增加满堂脚手架定额计算。
4.综合脚手架定额项目内不包括建筑物垂直封闭、垂直防护架及水平防护架、防护栏杆，实际需要时应另行计算。
5.按综合脚手架定额计算时，除以上规定可增加计算的单项脚手架外，不得再计算其他脚手架。
（二）单项脚手架
1.外脚手架及建筑物垂直封闭工程量按外墙外边线长度，乘以室外地坪至外墙顶高度以m2计算，突出墙外面宽度在24cm以内的墙垛，附墙烟囱等不展
开计算脚手架工程量，超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之内。
不扣除门窗洞口，空圈等所占的面积。
2.里脚手架工程量按墙面垂直投影面积计算。
3.独立柱按单排外脚手架定额项目计算，其工程量按图示柱结构外围周长另加3.60m乘高度以m2计算。
4.室内天棚装饰面距设计室内地坪在3.60m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程则不再计算脚手架。
满堂脚手架工程量按室内净面积以m2计算，其高度在3.60～
5.20m之间时，计算基本层，超过5.20m 时，每增加1.20m按增加一层计算。
计算式如下：
满堂脚手架增加层数＝(室内净高度－5.20(m))/1.20(m)
5.架空运输脚手架工程量按搭设长度以延长m计算。
6.悬空脚手架工程量按搭设水平投影面积以m2计算。
7.斜道工程量按不同高度以座计算。
8.烟囱及水塔脚手架工程量按筒径和高度以座计算。
9.电梯井脚手架工程量按单孔以座计算。
10.水平防护架工程量按铺板的水平投影面积以m2计算。
12.垂直防护架工程量按室外地坪至最上一层横杆之间的搭设高度乘搭设长度以m2计算。
13.立挂式安全网工程量按架网部分的长度乘高度以m2计算。
14.挑出式安全网工程量按挑出安全网的水平投影面积以m2计算。
15.屋面防护栏杆按图示屋面檐口以延长米计算，楼层临边防护栏杆按图示临边长度以延长米计算。
16.楼梯防护栏杆按图示以水平投影长度计算。
17.洞口垂直防护栏杆按图示洞口长度以延长米计算，洞口水平防护网按图示洞口长W宽度以m2计算。
18.挑脚手架工程量按搭设长度以延长米计算。
二、其他说明
1.水塔脚手架按相应的烟囱脚手架计算，其中人工乘系数1.11，其他不变。
2.架空运输道，以架宽2m为准，如架宽超过2m时，应将人工、材料、机械用量乘系数1.2，超过3m时应将人工、材料、机械用量乘系数1.50。
3.建筑物垂直封闭定额项目的封闭材料采用竹笆板，如采用纺织布时，应将竹笆板换算为纺织布，人工乘系数0.80。
4.同一建筑物高度不同时，应按不同高度分别计算。
5.外脚手架单排、双排按以下规则取定：①砌筑高度在15m以下的按单排脚手架计算；②砌筑高度在15m以上的或砌筑高度虽不足15m，但外墙门窗及装饰面积超过外墙表面积60%以上时，按双排脚手架计算。
6.外脚手架定额中均综合了上料平台，护卫栏杆等。
7.水平防护架和垂直防护架指脚手架以外单独搭设的，用于车辆通道、人行通道、临街防护和施工与其他物体隔离等的防护。
8.烟囱脚手架综合了垂直运输架、斜道、缆风绳、地锚等。
9.滑升模板施工的钢筋混凝土烟囱筒身，水塔塔身及筒仓，不得再计算脚手架。
10.砌筑贮仓，按双排外脚手架计算。
11.贮水（油）池池壁高度超过1.20m时，应按里脚手架的砌筑架计算。
水池内池顶及池壁抹面应按满堂脚手架计算，其池壁抹面不得再计算脚手架。
12.室外地沟墙高度超过1.20m时，按里脚手架计算。
13.计算了综合脚手架，又计算建筑物密目网垂直防护架、建筑物密目网垂直封闭时，尼龙安全网不扣除。
