岩土工程勘察描述丶记录培训PPT课件
合集下载
《岩土工程勘察安全》课件
的安全管理体系。
岩土工程勘察安全的法律法规
国家安全生产法律法规
企业安全生产规章制度
如《中华人民共和国安全生产法》、 《建设工程安全生产管理条例》等， 对岩土工程勘察安全提出了明确的要 求和规定。
勘察企业应制定符合自身实际的安全 生产规章制度，明确安全生产责任制 和安全管理要求，确保勘察工作的安 全进行。
进行专项安全检查
针对特定的岩土工程勘察 作业，进行专项安全检查 ，确保作业过程的安全可 控。
制定应急预案与救援措施
制定应急预案
针对可能发生的突发事件，制定 详细的应急预案，明确应急处置
流程和责任人。
配备救援设施
配备必要的救援设施和器材，确保 在紧急情况员工应对 突发事件的能力和协作水平。
设备安全风险
设备故障
勘察过程中使用的各种设备可能出现 故障，如钻机、挖掘机等，导致工作 无法正常进行或引发安全事故。
设备操作不当
操作人员不熟悉设备或操作不规范， 可能引发设备损坏或人员伤亡。
人员安全风险
高处坠落
在岩土工程勘察中，有时需要攀爬高处，如峭壁、陡坡等， 存在坠落风险。
机械伤害
钻机、挖掘机等设备在运转过程中可能对人体造成伤害。
04 岩土工程勘察安全的实践经验
典型案例分析
案例一
某大型岩土工程勘察项目中发生的安全事故，原因分析、应对措施及改进建议。
案例二
某岩土工程勘察企业成功实施的安全管理措施，取得的成效及经验教训。
安全经验分享
经验一
定期进行安全培训和演练，提高员工安全意识和 应对能力。
经验二
建立完善的安全管理制度和操作规程，确保员工 遵循安全规定。
针对不同的岩土工程勘察 作业，培训员工的安全操 作技能，提高员工的安全 操作水平。
岩土工程勘察安全的法律法规
国家安全生产法律法规
企业安全生产规章制度
如《中华人民共和国安全生产法》、 《建设工程安全生产管理条例》等， 对岩土工程勘察安全提出了明确的要 求和规定。
勘察企业应制定符合自身实际的安全 生产规章制度，明确安全生产责任制 和安全管理要求，确保勘察工作的安 全进行。
进行专项安全检查
针对特定的岩土工程勘察 作业，进行专项安全检查 ，确保作业过程的安全可 控。
制定应急预案与救援措施
制定应急预案
针对可能发生的突发事件，制定 详细的应急预案，明确应急处置
流程和责任人。
配备救援设施
配备必要的救援设施和器材，确保 在紧急情况员工应对 突发事件的能力和协作水平。
设备安全风险
设备故障
勘察过程中使用的各种设备可能出现 故障，如钻机、挖掘机等，导致工作 无法正常进行或引发安全事故。
设备操作不当
操作人员不熟悉设备或操作不规范， 可能引发设备损坏或人员伤亡。
人员安全风险
高处坠落
在岩土工程勘察中，有时需要攀爬高处，如峭壁、陡坡等， 存在坠落风险。
机械伤害
钻机、挖掘机等设备在运转过程中可能对人体造成伤害。
04 岩土工程勘察安全的实践经验
典型案例分析
案例一
某大型岩土工程勘察项目中发生的安全事故，原因分析、应对措施及改进建议。
案例二
某岩土工程勘察企业成功实施的安全管理措施，取得的成效及经验教训。
安全经验分享
经验一
定期进行安全培训和演练，提高员工安全意识和 应对能力。
经验二
建立完善的安全管理制度和操作规程，确保员工 遵循安全规定。
针对不同的岩土工程勘察 作业，培训员工的安全操 作技能，提高员工的安全 操作水平。
工程建设的岩土工程勘察18页PPT
岩土工程勘察等级
• 甲级 • 乙级 • 丙级
工程地质勘察的准备工作
• 收集资料 • 布置钻孔 • 现场踏勘定位
勘察工作的三个阶段
• 选址勘察 • 初步勘察 • 详细勘察 • 施工勘察
7.2 岩土工程勘察方法
➢坑探 ➢钻探 ➢触探
勘探工作
坑探
钻探
触探
（1）静力触探
(2) 圆锥动力触探
（3）标准贯入试验
7、工程建设的岩土工程勘察
7.1 工程地质勘察的内容和要求 7.2 岩土工程勘察方法 7.3 岩土工程勘察成果报告
7.1 工程地质勘察的内容和要求
推荐规范
• 岩土工程勘察规范 GB-500021-94
适用于除水利工程、公路工程、铁路工程、核电站工程以外 的工程建设岩土工程勘察
• 公路工程地质勘察规范 JTJ064-98 • 港口工程地质勘察规范 JTJ240-97 • 水利水电工程地质勘察规范 GB50287-99 • 铁路工程ห้องสมุดไป่ตู้质勘察规范
7.3 岩土工程勘察成果报告
➢ 地基勘察报告书的编制——文字、图表 ➢ 地基勘察报告书的阅读及使用
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
工程建设的岩土工程勘 察
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
岩土工程勘察--岩土工程勘察()PPT课件
二、岩土工程勘察的任务和特点
基本任务：按照建筑物或构筑物不同勘察阶 段的 要求，为工程的设计、施工以及岩土体 治理加固、 开挖支护和降水等工程提供地质 资料和必要的技 术参数，对有关的岩土工程 问题作出论证、评价。
具体任务：
（1）阐述建筑场地的工程地质条件，指出场地内不 良地质现象的发育情况及其对工程建设的影响，对 场 地稳定性作出评价。
（2）查明工程范围内岩土体的分布、性状和地下水 活动条件，提供设计、施工和整治所需的地质资料 和 岩土技术参数。
（3）分析、研究有关的岩土工程问题，并作出评价 结论。 （4）对场地内建筑总平面布置、各类岩土工程设计、 岩土体加固处理、不良地质现象整治等具体方案作 出论证和建议。
（5）预测工程施工和运行过程中对地质环境和周围 建筑物的影响，并提出保护措施的建议。
对地下工程而言，岩土体既是建筑材料，又是工程结 构和建筑环境。它的岩土工程问题更为复杂和多样，诸如围 岩稳定、施工开挖、涌水、瓦斯爆炸等，尤其是在复杂地质 条件下的大埋深、大跨度、高边墙的地下工程，上述问题更 具特殊性。
工程岩土体是地质体的一部分，其工程性质的形成和演 化以及对建筑的适应性，与它的物质组成、结构和赋存环境 息息相关。因此，岩土工程师在着手解决任何一项岩土工程 问题时、首先要查明岩土体的地质特征和场地工程地质条件， 尤其是地质条件比较复杂的重大岩体工 程，场地工程地质条 件的研究更显得重要，甚至会成为影响工程效益、投资抑或 成败的关键 。可见，岩土工程师必须具备地质和工程地质的 基本理论知识，要有较好的地质素养。可以认为，工程地质 学是岩土工程的重要基础和支柱。
工程地质学的发展历史 本课程内容与学习方法
一、岩土工程的含义和研究对象
岩土工程是欧美国家于20世纪60年代在土木工程 实践中建立起来的一种新的技术体制。它的英文为 Geotechnical Engineering, 直译之可谓“地质技术工 程”。
岩土工程勘察规范PPT课件( 28页)
•
9、别再去抱怨身边人善变，多懂一些道理，明白一些事理，毕竟每个人都是越活越现实。
•
10、山有封顶，还有彼岸，慢慢长途，终有回转，余味苦涩，终有回甘。
•
11、人生就像是一个马尔可夫链，你的未来取决于你当下正在做的事，而无关于过去做完的事。
•
12、女人，要么有美貌，要么有智慧，如果两者你都不占绝对优势，那你就选择善良。
后量测； • 3 对多层含水层的水位量测，应采取止水措施，
将被测含水层与其他含水层隔开。
多层地下水量测
• 在含水层中设置过滤 器
• 非含水层中用死管
• 在含水层间填止水材 料, 将含水层隔开
孔隙水压力量测
• 立管式测压计 • 电测式测压计 • 气动式测压计 • 孔压静力触探仪
µØ Ï ˮ Éø Á÷ĵ Ó°ìÏ
•
15、总不能流血就喊痛，怕黑就开灯，想念就联系，疲惫就放空，被孤立就讨好，脆弱就想家，不要被现在而蒙蔽双眼，终究是要长大，最漆黑的那段路终要自己走完。
• Éø Á÷²ú Éú Ë® Í·Ëð ʧ
• Éø Á÷¶Ô ÍÁ Á£ µÄ Ó°ìÏ
•
ÓÒ ²à Ôö ¼Ó ÖØ Á¦
•
×ó ²à ¼õ С ÖØ Á¦
• Ë® µÄ ¸¡ Á¦ (Éø Á÷¡¸ ÍÐ Á¦ £© ³¬ ¹ý ÍÁ µÄ ÖØ Á¦ ʱ
• ²ú Éú Á÷°É ¹Ü Ó¿
• Ë® λ Ï ½µ • µØ Ãæ ³Á ½µ • µØ Ãæ Ëú ÏÝ • ÓÕ ·¢ µØ ÁÑ ·ì • ÏÌ Ë® Èë ÇÖ • Ë® Ô´ ¿Ý ½ß • Ë® ÖÊ ¶ñ »¯
腐蚀性评价的主要修改
• 确认 场地水和土无腐蚀性
[工学]岩土工程勘察.ppt
![[工学]岩土工程勘察.ppt](https://img.taocdn.com/s3/m/0e32840776a20029bc642d8d.png)

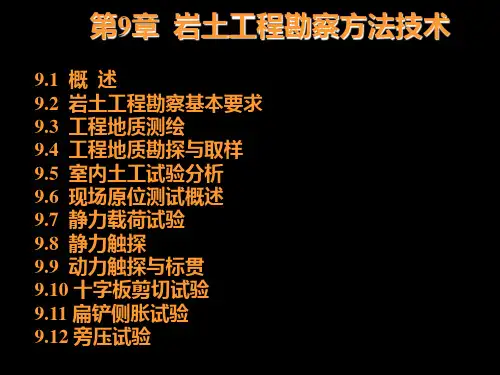

第9章 岩土工程勘察方法技术
9.1 概 述 9.2 岩土工程勘察基本要求 9.3 工程地质测绘 9.4 工程地质勘探与取样 9.5 室内土工试验分析 9.6 现场原位测试概述 9.7 静力载荷试验 9.8 静力触探 9.9 动力触探与标贯 9.10 十字板剪切试验 9.11 扁铲侧胀试验 9.12 旁压试验
15
9.4.3 工程地质井探、槽探和洞探 工程地质勘探中常用的坑、槽探工程有：探槽、试
坑、浅井、竖井和平洞。其中前三种为轻型坑、槽探工 程，后二种为重型坑、槽探工程。各种坑、槽探工程的 特点和适用条件列于表9-12中。
9.5 室内土工试验分析
室内试验的方法有很多种，根据大类可分为如下几种： 1、土的物理性质试验： 砂土：颗粒级配、相对密度(比重)、天然含水量、天
1、确定承载力
2、确定变形模量
3、确定基床系数
24
9.8 静力触探
9.8.1 静力触探试验设备和工作原理 静力触探仪，一般由三部分组成： 贯入系统，包括加压装置和反力装置，它的作用是
将探头匀速、垂直地压入土层中； 量测系统，用来测量和记录探头所受的阻力； 静力触探头内有阻力传感器，传感器将贯入阻力通
厚2～3mm。 2、十字板头插入钻孔的深度不应小于钻孔或套管
直径的3～5倍。 3、板头插入试验深度后，应静止2～3min方可进
行试验。 4、剪切试验时，扭转剪切速率宜采用10～20/ 10s
，并应测得峰值强度后继续测记1min。 5、当需测定不排水抗剪强度的各向异性变化时，
可以考虑采用不同菱角的菱形板头，也可采用不同径 高比板头进行分析。
2、钻探的方法和适用范围 据钻入岩土中的方法可分为冲击钻探、回转钻探、
振动钻探和冲洗钻探四种。
9.1 概 述 9.2 岩土工程勘察基本要求 9.3 工程地质测绘 9.4 工程地质勘探与取样 9.5 室内土工试验分析 9.6 现场原位测试概述 9.7 静力载荷试验 9.8 静力触探 9.9 动力触探与标贯 9.10 十字板剪切试验 9.11 扁铲侧胀试验 9.12 旁压试验
15
9.4.3 工程地质井探、槽探和洞探 工程地质勘探中常用的坑、槽探工程有：探槽、试
坑、浅井、竖井和平洞。其中前三种为轻型坑、槽探工 程，后二种为重型坑、槽探工程。各种坑、槽探工程的 特点和适用条件列于表9-12中。
9.5 室内土工试验分析
室内试验的方法有很多种，根据大类可分为如下几种： 1、土的物理性质试验： 砂土：颗粒级配、相对密度(比重)、天然含水量、天
1、确定承载力
2、确定变形模量
3、确定基床系数
24
9.8 静力触探
9.8.1 静力触探试验设备和工作原理 静力触探仪，一般由三部分组成： 贯入系统，包括加压装置和反力装置，它的作用是
将探头匀速、垂直地压入土层中； 量测系统，用来测量和记录探头所受的阻力； 静力触探头内有阻力传感器，传感器将贯入阻力通
厚2～3mm。 2、十字板头插入钻孔的深度不应小于钻孔或套管
直径的3～5倍。 3、板头插入试验深度后，应静止2～3min方可进
行试验。 4、剪切试验时，扭转剪切速率宜采用10～20/ 10s
，并应测得峰值强度后继续测记1min。 5、当需测定不排水抗剪强度的各向异性变化时，
可以考虑采用不同菱角的菱形板头，也可采用不同径 高比板头进行分析。
2、钻探的方法和适用范围 据钻入岩土中的方法可分为冲击钻探、回转钻探、
振动钻探和冲洗钻探四种。
岩土工程勘察精1工程勘察基本技术ppt课件
安全等级 一级 二级 三级
破坏后果 很严重 严重 不严重
工程类型 重要工程 一般工程 次要工程
精选编辑ppt
2
对于不同类型的工程来说，应根据工程的规模和重要性 具体划分。目前房屋建筑与构筑 物的安全等级，已在国家标 准《建筑地基基础设计规范》GBJ7-89中明确规定。此外， 各产业部门和地方根据本部门(地方)建筑物的特殊要求和经验， 在颁布的 有关技术规范中也划分了适用于本部门(地方)的工 程安全等级，一般均划分为三级。
三、岩土工程勘察
1、可行性研究勘察（选址勘察） 搜集、分析已有资料，进行现场踏勘，工程地质测绘，少量勘探工作，
对场址稳定性和适宜性作出岩土工程评价，进行技术经济论证和方案比较。 2、初步勘察
建筑地段稳定性的岩土工程评价，为确定建筑物总平面布置、主要建 筑物地基基础方案、对不良地质现象的防治工程方案 进行论证。
期间继续进行。
精选编辑ppt
20
随着科学技术的飞速发展，在岩土工程 勘察领域中不断引进高新技术。例 如，工程地质 综合分析、工程地质测绘制图和不良地质现象监 测中遥感(RS)、地理信息系统 (GIS)和全球卫星 定位系统(GPS)即“3S”技术的引进；勘探工作中 地质雷达和地球物理层析 成像技术(CT)的应用等。
第一章 岩土工程勘察基本技术要求
第一节 岩土工程勘察的分级
岩土工程勘察等级划分的主要目的，是为了勘察工 作量的布置。显然，工程规模较大或较重 要、场地地质 条件以及岩土体分布和性状较复杂者，所投入的勘察工作 量就较大。反之则 较小。
岩土工程勘察的等 级，是由工程安全等级、场地和 地基的复杂程度三项因素决定的。首先应分别对三项因素 进行分级，在此基础上进行综合分析，以确定岩土工程勘 察的等级划分。下面先分别论述三项 因素等级划分的依 据及具体规定，随后综合划分岩土工程勘察的等级。
岩土工程勘察绪论ppt课件
岩土工程勘察
1
绪论
主要内容
一、岩土工程 二、岩土工程勘察 三、岩土工程及勘察的形成与发展 四、学习内容和学习要求 五、本学期课程安排
2
一、岩土工程
岩土工程的概念
岩土工程（Geotechnical Engineering ）是以土力 学、岩石力学、工程地质学和基础工程学的理论为 基础，由地质、力学、土木工程、材料科学等多学 科相结合形成的边缘学科，同时又是一门地质与工 程紧密结合的学科。
处理、不良地质现象整治等具体方案做出论证和意见。 (5) 预测工程施工和运营过程中可能出现的问题，提出防治措施
和整治建议。
6
二、岩土工程勘察
工程地质条件
指与工程建设有关的各种地质条件的综合。这些地质条件包括拟 建场地的岩土类型及工程性质、地质构造及岩土体结构、地貌、 水文地质、工程动力地质作用和天然建筑材料等方面。
10
7
三、岩土工程勘察的发展
形成阶段 （新中国成立初期）
发展阶段 （1980年后）
规范改革阶段 （1990年至今）
• 勘察与设计施工脱节 • 勘察工作受范围限制 • 行业分割 地方保护
• 引进岩土工程体制 • 与工程各阶段紧密结合 • 方案论证、合理建议 • 尚未真正改革
• 95年颁布规范 • 区分勘察等级 • 全面提高 • 2002年修订规范 • 2009年修订规范
8
四、学习内容和学习要求
岩土工程勘察
勘察技术方法
基本方法 工程地质测绘 勘探与取样
原位测试 现场检验与检测
成果整理
勘查技术应用
不良地质作用、 地质灾害和特殊
性岩土的勘察
各类建筑岩 土工程勘察
9
五、本学期课程安排
1
绪论
主要内容
一、岩土工程 二、岩土工程勘察 三、岩土工程及勘察的形成与发展 四、学习内容和学习要求 五、本学期课程安排
2
一、岩土工程
岩土工程的概念
岩土工程（Geotechnical Engineering ）是以土力 学、岩石力学、工程地质学和基础工程学的理论为 基础，由地质、力学、土木工程、材料科学等多学 科相结合形成的边缘学科，同时又是一门地质与工 程紧密结合的学科。
处理、不良地质现象整治等具体方案做出论证和意见。 (5) 预测工程施工和运营过程中可能出现的问题，提出防治措施
和整治建议。
6
二、岩土工程勘察
工程地质条件
指与工程建设有关的各种地质条件的综合。这些地质条件包括拟 建场地的岩土类型及工程性质、地质构造及岩土体结构、地貌、 水文地质、工程动力地质作用和天然建筑材料等方面。
10
7
三、岩土工程勘察的发展
形成阶段 （新中国成立初期）
发展阶段 （1980年后）
规范改革阶段 （1990年至今）
• 勘察与设计施工脱节 • 勘察工作受范围限制 • 行业分割 地方保护
• 引进岩土工程体制 • 与工程各阶段紧密结合 • 方案论证、合理建议 • 尚未真正改革
• 95年颁布规范 • 区分勘察等级 • 全面提高 • 2002年修订规范 • 2009年修订规范
8
四、学习内容和学习要求
岩土工程勘察
勘察技术方法
基本方法 工程地质测绘 勘探与取样
原位测试 现场检验与检测
成果整理
勘查技术应用
不良地质作用、 地质灾害和特殊
性岩土的勘察
各类建筑岩 土工程勘察
9
五、本学期课程安排
岩土工程勘察讲义.ppt
岩土力学
岩石力学（岩体力学） 土力学
高等土力学 土动力学
2.4岩土工程的发展
从土力学到高等土力学
经典的土力学理论解决的是满足工程精度的近似解，高 等土力学囊括了设计更为完善的土工实验，在解决土的本构 模型上引入了弹塑性力学，形成了岩土弹塑性力学，对土体 的模拟更接近真实；对于无法求得解析解的问题引进了有限 元等数值分析方法求取数值解，形成了计算土力学。高等土 力学手段更为丰富，可以解决传统土力学所解决不了的更加 广泛的问题。
2.2岩土工程范围
岩土工程的范围
土质学 地质学（包括水文）
工程勘察 地基基础（地基处理、基础工程） 开挖工程（基坑开挖、隧洞开挖） 支护工程（基坑支护、边坡支护及泥石流防治）
工程检测与监测
2.2岩土工程范围
工程勘察
2.2岩土工程范围
地基处理
高真空击密法
2.2岩土工程范围
基础工程
2.2岩土工程范围
1.1专业基本情况
1.1.3主干学科：力学、土木工程、水利工程。 1.1.4主要课程：材料力学、结构力学、流体力学、土力学、建筑材料、混 凝土结构与钢结构、房屋结构、桥梁结构、地下结构、道路勘测设计与路基路 面结构、施工技术与管理。 1.1.5实践教学 包括认识实习、测量实习、工程地质实习、专业实习或生产实习、结构课 程设计、毕业设计或毕业论文等。 1.1.6修业时间：4年。 1.1.7学位情况：工学学士。 1.1.8原专业名：矿井建设、建筑工程、城镇建设（部分）、土木工程、交 通土建工程、工业设备安装工程、饭店工程、涉外建筑工程。
13注册咨询工程师（投资）执业 资格考试
14企业法律顾问执业资格考试 15注册城市规划师执业资格考试 16造价工程师执业资格考试 • 17监理工程师资格考试
岩石力学（岩体力学） 土力学
高等土力学 土动力学
2.4岩土工程的发展
从土力学到高等土力学
经典的土力学理论解决的是满足工程精度的近似解，高 等土力学囊括了设计更为完善的土工实验，在解决土的本构 模型上引入了弹塑性力学，形成了岩土弹塑性力学，对土体 的模拟更接近真实；对于无法求得解析解的问题引进了有限 元等数值分析方法求取数值解，形成了计算土力学。高等土 力学手段更为丰富，可以解决传统土力学所解决不了的更加 广泛的问题。
2.2岩土工程范围
岩土工程的范围
土质学 地质学（包括水文）
工程勘察 地基基础（地基处理、基础工程） 开挖工程（基坑开挖、隧洞开挖） 支护工程（基坑支护、边坡支护及泥石流防治）
工程检测与监测
2.2岩土工程范围
工程勘察
2.2岩土工程范围
地基处理
高真空击密法
2.2岩土工程范围
基础工程
2.2岩土工程范围
1.1专业基本情况
1.1.3主干学科：力学、土木工程、水利工程。 1.1.4主要课程：材料力学、结构力学、流体力学、土力学、建筑材料、混 凝土结构与钢结构、房屋结构、桥梁结构、地下结构、道路勘测设计与路基路 面结构、施工技术与管理。 1.1.5实践教学 包括认识实习、测量实习、工程地质实习、专业实习或生产实习、结构课 程设计、毕业设计或毕业论文等。 1.1.6修业时间：4年。 1.1.7学位情况：工学学士。 1.1.8原专业名：矿井建设、建筑工程、城镇建设（部分）、土木工程、交 通土建工程、工业设备安装工程、饭店工程、涉外建筑工程。
13注册咨询工程师（投资）执业 资格考试
14企业法律顾问执业资格考试 15注册城市规划师执业资格考试 16造价工程师执业资格考试 • 17监理工程师资格考试
