质检员识图培训-机械制图基础培训-快速识图(PPT39页)
机械识图培训课件
机械识图培训课件
1. 简介
机械识图（Mechanical Drawing），也称为机械工程制图，是一种用于描述和表示机械产品的图形语言。机械识图是机械工程师在设计和制造过程中必须掌握的基本技能之一。本课程将介绍机械识图的基本知识和技巧，帮助学员掌握机械识图的原则和方法。
2. 机械识图的重要性
机械识图在机械设计和制造过程中起到了至关重要的作用。以下是机械识图的几个重要方面： 2.1. 传递设计意图
机械识图是设计师将自己的设计意图传递给制造工人和其他相关人员的重要工具。通过绘制准确的机械图纸，设计师可以将产品的每个细节清晰地传达给制造人员，确保产品的准确制造。
2.2. 形象展示设计方案
通过机械识图，设计师可以将自己的设计方案以图形的形式展示出来，更容易被其他人理解和接受。机械图纸能够直观地展示产品的形状、尺寸、结构等重要信息，帮助团队成员更好地理解和评估设计方案。
2.3. 实现设计标准化和规范化
机械识图是机械行业中标准化和规范化的基础。通过规范的机械图纸，可以确保不同制造环节的协调和一致性，提高产品的可靠性和稳定性。 3. 常用的机械图纸符号
机械图纸中使用了许多特定的符号和标记来表示不同的元素和特性。以下是一些常用的机械图纸符号：
3.1. 尺寸标注
尺寸标注是机械图纸中非常重要的一部分，用于表示零件的尺寸和几何要求。常见的尺寸标注符号包括直径符号、尺寸线、箭头等。
3.2. 表面粗糙度符号
表面粗糙度符号用于表示零件表面的光洁度和粗糙程度。常见的表面粗糙度符号包括Ra、Rz、Rmax等。
3.3. 螺纹符号
螺纹符号用于表示螺纹的类型、规格和方向。常见的螺纹符号包括内螺纹符号、外螺纹符号等。 3.4. 表示方法符号
表示方法符号用于表示特殊的加工方法和要求。常见的表示方法符号包括切削加工符号、焊接符号、装配符号等。
4. 机械图纸绘制步骤
绘制准确的机械图纸需要遵循一定的步骤和规范。以下是机械图纸绘制的基本步骤：
★机械制图知识培训_pdf解析
小可出品 2014.01.16 机械识图制图基础知识培训
一.机械制图概述
机械工程图是实物的真实反映
机械工程图样的质量，将直接影响产品的
质量和经济性。
二.图纸的组成元素
☆2.1图纸幅面尺寸
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为
图纸幅面。
图纸基本幅面代号及尺寸:A0(841X1189)
A1(594X841)
A2(420X594)
A3(297X420)
A4(210X297)
二.图纸的组成元素
2.2图框格式及标题栏位置:横向和纵向
2.3图幅分区。目的为便于查找复杂图样的细部。
分区数目必须是偶数。分区编码，沿上下方向用大写
拉丁字母从上至下顺序编写；沿水平方向用阿拉伯数
字从左至右顺序编写，并在对应边上重复编写一次。
当分区代号由拉丁字母和阿拉伯数字组合而成时，应
将字母写在前，数字写在后，例如B6、D2等。
二.图纸的组成元素
☆2.4视图
工程上常见的视图:
多面正投影:物体在互相垂直的两个或多个投射面上
所得到的正投影称为多面正投影图。优点是能反映物体
的实际形状和大小，即度量性好，且作图简便，因此在
工程上被广泛使用，缺点是直观性较差。(通常是三视图1-1)
轴测投影:将物体连同其直角坐标系，沿不平行于任一
坐标平面的方向，用平行投影法将其投射在单一投影面
上所得到的图形称为轴测投影。此投影作图较繁，且度
量性差。但因它直观性较好，容易看懂，所以在某些工
程图样和书籍中常作为辅助图样使用。(3D转2D时,在图纸
中加此投影图,方便识图)
二.图纸的组成元素
标高投影 :在物体的水平投影上，加注某
些特征面、线以及控制点的高程数值和比例
的单面正投影称为标高投影。常用来表示不
规则曲面，如船体、飞行器、汽车曲面以及
地形等。
透视投影 :用中心投影法将物体投射在单
一投影面上所得到的图形称为透视投影(透视
图)。透视图与照相机成形原理相似，较接近
机械识图的基础知识
机械识图的基础知识
1、机械图样的概念 （1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影
（1）投影的基本概念
◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。3、图纸视角
（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”
◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）
◆视角定义
第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别
◆第一视角：
◆第三视角：
（3）第三角投影的视图
机械制图和识图基础
实用标准文档
文案大全 机械制图与识图基础
一个模具是由若干个零部件组装而成，设计者根据冲压产品的不同，设计不同的模具。设计者是以图样来表达其设计思想的，模具结构中每一个零部件，设计者都将会以图样的形式（标准件常用编码表示）表达出来，即“以图示物”。作为模具修理工、改制工，在进行模具修理、变更和零部件及治具加工等工作时，图纸是作业的必要依据。因此，我们必须学会看懂各种常用的机械图样，正确理解设计要求，才能按照图纸加工出合格的模具零部件，确保修模质量，提高修模效率。
一、投影与视图
工程上常用的机械图样，都是以视图来表达机械零件和部件的结构形状。要看懂图样首先要知道图样上的视图是根据什么原理和方法画出来的。掌握这些原理，了解视图的形成及画法是看懂机械图的基础。
1、投影的概念
投影概念是从日常生活中抽象出来的，太阳或灯光照射物体所得到的影子都可以看作是物体在平面上的投影。这些投影现象经科学总结，形成了用来绘制工程图样的投影方法。工程上常用的投影方法有两种：
中心投影法：特点是所有的投影线均交于一点。
平行投影法：特点是所有的投影线均互相平行。
在平行投影法中，投影线垂直于投影面的投影称为正投影。由于它能正确表达物体的真实形状和大小，作图方便，故机械图样都是采用正投影法绘制的。
2、正投影的投影特性
物体的形状各有不同，但其表面都是以直线和平面围成。物体的投影就是这些线、面投影的组合。所以研究物体的正投影特性，只要研究直线和平面的投影特性即可。根据直线和平面相对于投影面的位置不同（平行、垂直、倾斜），其投影特性各有不同。
⑴ 直线的投影特性：
直线平行于投影面，投影等于实际长度；
直线垂直于投影面，投影积聚于一点；
直线倾斜于投影面，投影小于实际长度；
⑵ 平面的投影特性：
平面平行于投影面，投影成实际形状；
平面垂直于投影面，投影积聚于一线；
平面倾斜于投影面，投影为小于实际形状的类似形；
3、三视图的形成
机械识图基础（全了！！！）
机械识图基础（全了）
【福利】公众平台回复“优惠券”，领取淘宝天猫内部大尺度优惠券，绝对实惠！每日更新！
第一节 图样
一．什么是机械图样
生产中，最常见的技术文件就是图样。
零件图、工艺图、工艺卡片、装配图等统称为机械图样。要加工出合格的零件，就必须看懂图样中所表达的零件的形状、大小和各种加工要求。
二． 机械图样的种类
1. 机械图样按表达对象来分，最常见的有零件图、装配图二种，也有工艺图、工艺卡片等。
2. 零件图是表达零件的结构、大小、以及技术要求的图样。
装配图是表达产品及其组成部分的联接、装配关系的图样。
三． 图样中的一般规定
1. 共有5种图幅。A0、A1、A2、A3、A4。前一种图幅的大小刚好是后一种图幅的1倍。
2. 图线：
①《机械制图》国家标准中规定了八种图线形式：
粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。
② 图线的宽度：
图线的宽度有粗、细两种，粗线的宽度为b，细线的宽度为b/3。宽度b应图形的大小和复杂程度在0.5mm～2mm的图线宽度系列中选用。除粗实线和粗点划线外，其余均为细线。
图线一共有8种，这里只介绍4种：
粗实线----可见轮廓线，可见过渡线；
虚线----不可见轮廓线，不可见过渡线； 细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线；
细点划线----轴线、对称中心线。
③ 图形比例：
所谓比例，是指图形与其实物相同要素的线性尺寸之比。
与实物相同：1:1
缩小比例：1:1.5， 1:2， 1:2.5， 1:3， 1:4,…。
放大比例：2:1， 2.5:1， 4:1, 5:1,…。
在应用比例时必须注意一下几类：
1>. 同一机件的各个视图应采用相同的比例，并在标题栏中注明;当某个视图采用不同的比例时，必须在该视图的下方右侧标注比例(有时也在上面标)，如
2>.无论图形按何种比例绘制，所注尺寸应表达机件的实际大小，且为机件的最后完工尺寸。

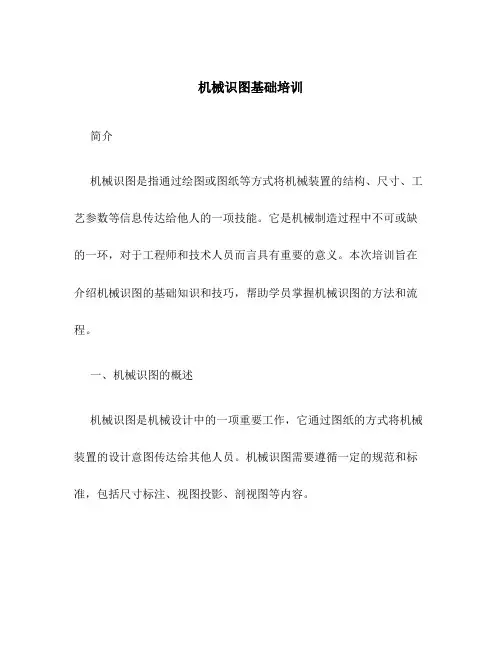

机械识图基础培训
机械识图基础培训
简介
机械识图是指通过绘图或图纸等方式将机械装置的结构、尺寸、工艺参数等信息传达给他人的一项技能。它是机械制造过程中不可或缺的一环，对于工程师和技术人员而言具有重要的意义。本次培训旨在介绍机械识图的基础知识和技巧，帮助学员掌握机械识图的方法和流程。
一、机械识图的概述
机械识图是机械设计中的一项重要工作，它通过图纸的方式将机械装置的设计意图传达给其他人员。机械识图需要遵循一定的规范和标准，包括尺寸标注、视图投影、剖视图等内容。 1.1 机械识图的目的
机械识图的主要目的是将设计人员的想法转化为可实施的制造工艺和加工方法。通过机械识图，可以对机械装置的结构、尺寸、材料等进行准确描述，以便其他人员能够理解和实施。
1.2 机械识图的分类
机械识图可以分为图纸绘制和图纸阅读两个方面。图纸绘制是指将机械装置的设计转化为图纸的过程，而图纸阅读是指根据图纸上的信息进行理解和分析的过程。
二、机械识图的基础知识
2.1 机械识图的基本元素
机械识图由一系列基本元素组成，包括尺寸标注、视图投影、剖视图等。尺寸标注用于表示机械装置的尺寸和位置，视图投影用于呈现机械装置的外部形状，剖视图用于显示机械装置内部的构造和零件。 2.2 视图投影
视图投影是机械识图中最常用的表达方式，它可以将三维的机械装置投影到二维的图纸上。视图投影可以分为正投影和斜投影两种方式，通过不同的投影方式可以呈现机械装置的不同视角和细节。
2.3 尺寸标注
尺寸标注是机械识图中描述尺寸和位置的主要手段。尺寸标注需要遵循一定的规范和要求，包括尺寸线、标注线、标注文字等内容。尺寸标注的准确性和清晰度对于机械装置的制造和加工有重要影响。
2.4 剖视图
剖视图是用于显示机械装置内部结构的一种方式。它通过在图纸上绘制切割面，将机械装置切割开来展示其内部的配置和构造。剖视图可以帮助其他人员更好地理解机械装置的工作原理和组成部分。 三、机械识图的技巧与实践
《机械制图》培训第一部分内容(XXXX-7-21)
《机械制图》培训第一部分（2011-7－21)
机械制图的基本知识
一、关于制图国家标准的内容简介
国家标准《机械制图》是国家制定的基本技术标准,国家所制定并颁布的一系列的国家标准简称“国标”。
国标三种执行方式：
强制性的（代号为“GB”）
推荐性的（代号为“GB/T”)
指导性的（代号为”GＢ/Ｚ”）
例如：“机械制图GB／T146８９—１993”是关于图纸幅面和格式的标准，标准顺序号为14６８9,批准颁布的年号为1993
随着科技的发展，标准还会不断的被修改,新的标准又将适应生产发展的新需要。
1、图纸幅面及标题栏
1）图纸的幅面尺寸
幅面代号 幅面尺寸(Ｂ*L) 周边尺寸
ａ b c
Ａ0 84１*１189
２5 10 2０ A1 594＊841
A2 4２0＊594
１０ A３ 2９７*４２０ 5 A4 210*２97
2）、图框及标题栏
图框:图纸上所限定绘图区域的线框。每张图纸均须有粗实线绘制的图框和标题栏,需要装订的图样,需留装订边。
用图示范需要装订图样的图框格式。
３）、标题栏方位
每张图纸上都必须画出标题栏,标题栏的格式和尺寸按GB/T1060９.1—1９89的规定设置。标题栏的位置应位于图纸的右下角。
X型图纸和Y型图纸
2、绘图比例
国家标准《技术制图》比例中,规定了绘图比例及其标注方法。 比例：图中图形与其实物相应要素的线性尺寸之比。
原值比例：1:1
放大比例:比值大于１的比例（２：1）
缩小比例:比值小于1的比例（1：２)
比例一般填写在标题栏内，也可标注在视图名称的下方或右侧。
３、绘图字体
国标《技术之徒》字体中,规定了汉字、字母及数字的书写形式。
基本要求：
1）、书写字体必须做到：字体工整，笔画清楚,间隔均匀,排列整齐。各种字体大小选择要适当。
2）、字体告诉用h表示，单位为mm,其公称尺寸系列为1.8、2.5、３.5、5、７、10、１4、２０,字体高度按根号２比率递增，字体高度代表字号。
机械制图和识图基础 2
机械制图与识图基础
一个模具是由若干个零部件组装而成;设计者根据冲压产品的不同;设计不同的模具..设计者是以图样来表达其设计思想的;模具结构中每一个零部件;设计者都将会以图样的形式标准件常用编码表示表达出来;即“以图示物”..作为模具修理工、改制工;在进行模具修理、变更和零部件及治具加工等工作时;图纸是作业的必要依据..因此;我们必须学会看懂各种常用的机械图样;正确理解设计要求;才能按照图纸加工出合格的模具零部件;确保修模质量;提高修模效率..
一、投影与视图
工程上常用的机械图样;都是以视图来表达机械零件和部件的结构形状..要看懂图样首先要知道图样上的视图是根据什么原理和方法画出来的..掌握这些原理;了解视图的形成及画法是看懂机械图的基础..
1、投影的概念
投影概念是从日常生活中抽象出来的;太阳或灯光照射物体所得到的影子都可以看作是物体在平面上的投影..这些投影现象经科学总结;形成了用来绘制工程图样的投影方法..工程上常用的投影方法有两种：
中心投影法：特点是所有的投影线均交于一点..
平行投影法：特点是所有的投影线均互相平行..
在平行投影法中;投影线垂直于投影面的投影称为正投影..由于它能正确表达物体的真实形状和大小;作图方便;故机械图样都是采用正投影法绘制的..
2、正投影的投影特性
物体的形状各有不同;但其表面都是以直线和平面围成..物体的投影就是这些线、面投影的组合..所以研究物体的正投影特性;只要研究直线和平面的投影特性即可..根据直线和平面相对于投影面的位置不同平行、垂直、倾斜;其投影特性各有不同..
⑴ 直线的投影特性：
直线平行于投影面;投影等于实际长度；
直线垂直于投影面;投影积聚于一点；
直线倾斜于投影面;投影小于实际长度；
⑵ 平面的投影特性：
平面平行于投影面;投影成实际形状；
平面垂直于投影面;投影积聚于一线；
平面倾斜于投影面;投影为小于实际形状的类似形；
3、三视图的形成
机械制图与识图从入门到精通
未知驱动探索，专注成就专业
1
机械制图与识图从入门到精通
概述
机械制图是一种通过图形和符号来表示物体形状、尺寸、位置和关系的方法。它是机械设计的重要环节，用于传达设计意图，制造零件和装配物体。
识图，则是对机械制图的解读能力。它包括理解和解读绘制出来的图纸以及从图纸上获取必要信息的能力。
本文将带领你从机械制图的入门到进阶，以及如何提高识图能力，使你在机械设计领域更加从容自信。
机械制图的基础知识
1. 机械制图的分类
机械制图分为工程制图和技术制图两种类型。
• 工程制图：用于传达设计意图和制造信息，包括装配图、零件图、布局图、剖视图等。 未知驱动探索，专注成就专业
2
• 技术制图：用于制作工艺文件和加工工艺卡，包括工艺流程图、切削加工图、焊接工艺图等。
2. 机械制图的基本要素
• 线条：用于表示物体的轮廓、边缘等，常见的线条有实线、虚线、点线等。
• 尺寸与标注：用于表示物体的尺寸大小和位置关系，常见的标注形式有直线标注、径向标注、角度标注等。
• 符号：代表特定零部件、特定加工工艺等，常见的符号有螺纹、孔穴、润滑等。
3. 常用的机械制图软件
• AutoCAD：功能强大的二维绘图和三维建模软件，是机械设计师常用的绘图工具。
• SolidWorks：用于三维实体建模和装配设计的CAD软件，具有广泛的应用领域。
• Pro/E（Creo）：专业的三维实体建模和装配设计软件，适用于机械设计和工业设计。 未知驱动探索，专注成就专业
3
机械制图的进阶技巧
1. 了解ISO制图标准
ISO制图标准是国际上通用的制图规范，掌握ISO制图标准可以使你的图纸更加规范、易读。
• 了解常用符号和注释的意义，例如螺纹符号、投影符号等。
• 熟悉标准尺寸系列，例如ISO正常系列、ISO基准系列等。
2. 掌握常见的图纸视图
图纸视图是表达物体形状和尺寸的主要手段，掌握常见的图纸视图可以更好地理解和读取图纸。
机械制图与识图培训课件
机械制图与识图培训课件
一、引言
机械制图与识图是机械工程领域中非常重要的技能之一。通过掌握机械制图的基本原理和技巧，能够帮助工程师更好地理解和表达设计方案，有效地进行工程设计和工作过程中的沟通。本课程旨在为学员提供机械制图与识图的基础知识和技能，帮助他们成为优秀的机械工程师。
二、机械制图基础
2.1 机械制图的定义和作用
机械制图是用图形符号和文字来表达机械零件和装配体形状、尺寸、位置及其相互关系的技术手段。它是机械设计的重要工具，能够帮助工程师准确地描述设计意图，便于生产制造和工程实施。 2.2 机械制图的分类
机械制图可以分为工程制图和设计制图两大类。工程制图主要用于产品的制造和加工过程中，设计制图则侧重于产品的构思和设计过程。在本课程中，我们将重点介绍工程制图的基础知识和技巧。
2.3 机械制图的基本要素
机械制图主要由线条、符号、尺寸、标注和文字等要素组成。线条用于表示零件的形状和轮廓，符号用于表示零件的特性和功能，尺寸用于表示零件的尺寸和位置，标注用于说明零件的特征和要求，文字用于表示信息和说明。
2.4 机械制图的基本图形
机械制图中常用的基本图形有直线、圆、弧和样条线等。掌握这些基本图形的绘制方法和规范，是进行机械制图的基本要求。 三、机械制图工具和软件
3.1 机械制图工具
机械制图需要使用一些基本的绘图工具，例如铅笔、直尺、量具、曲线板等。这些工具能够帮助工程师精确地绘制图形和尺寸，提高制图的质量和效率。
3.2 机械制图软件
随着计算机技术的发展，机械制图也逐渐由手工制图向计算机辅助制图转变。目前，常用的机械制图软件有AutoCAD、SolidWorks、Pro/E等，它们提供了丰富的功能和工具，能够极大地简化制图工作流程。 四、机械识图基础
4.1 机械识图的定义和作用
机械识图是指通过观察和分析机械图纸，了解其构造、功能和工作原理的技能。它是机械工程师进行设计和工程实施的重要依据，能够帮助工程师更好地理解和应用机械制图。
