打包型集装箱房屋技术参数
打包型集装箱房屋技术参数
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
箱房技术资料
主要技术规范
我司产品的技术特点，提高标准，但不得低于如下标准。
箱房设计寿命不低于10年，板房设计寿命不低于8年。
.我司产品需满足抗震8级要求。
.我司产品需满足抗10级大风的要求，我司提供抗12级以上大风的加固技术方案，见投标文件《台风加固方案》。
.关于承载力：
.防腐要求
本工程位于高盐雾地区，我司在设计上已经考虑满足三防（防潮、防霉、防盐雾）要求。
关于箱房必须具备可快速拆卸、安装、独立打包、裸装强度能满足跨洋散转船海运的功能。
.箱房、移动板房的设计上到达防火，防雨水要求。
.设计初步资料和材料清单
箱房参数
底部 1、金属框架。2、主框架槽钢#12b型以上。3、内部开档材料可适当小于主框架材料，满足承载力要求，招标方在无投标方的详细计算书时，认为开档不得小于400mm，主承重地板厚度大于25mm。4、内部开档内填充玻璃棉，底部主承重板需满足防潮防腐烂的要求。5、底部最上层面板可以采用PVC粘胶耐磨地板，厚度大于等于。6、投标方在投标时需提供底部断面图纸，详细说明选取的材料和防水防潮措施。7、对于宿舍内卫生间、厕所、淋浴房地面使用地砖。8材料样品在投标时作为正式材料递交，招标方将以此作为合同执行时
的依据。
立杆 立杆采用折边板形式，在没有收到投标方详细计算书时招标方认为要满足箱房上叠加功能，在满足抗震防风要求下，折边板厚度不低于3mm,连接螺栓M10单一节点不少于6颗，原则上不考虑承受剪切力。
墙面 彩板厚度为。采用防火材料为岩棉，玻璃棉强度不足不能使用，不考虑泡沫，厚度不小于50mm。
屋顶 1、采用金属框架，内有支撑。2、填充物采用防火材料，原则上为岩棉，不考虑泡沫。3、外护壁板: 平滑的镀锌油漆钢板，厚度毫米。4、内护壁板: 刨花板，厚度9毫米，含白色箔片，连接刨花板和PVC剖层。5、雨水输出口: PVC 雨水管4根, 角柱中的直径40毫米，顶部排水方案有不同处需说明
窗（材质：铝合金） 每间800*1100窗2个（投标带图片样品） 每间800*600百叶窗7个
（投标带图片样品） 800*600百叶窗6个 每间800*600百叶窗5个 每间800*1100窗2个 每间800*1100窗2个 每间800*1100窗2个
门 每间1个门尺寸830*2030mm，材质铝合金，内部填充物为岩棉，锁为手把锁（带图片或样品） 无门
灯 每间2套双管40w热关灯，开关2个 每间40w双管日每间40w热光灯每间40w热光灯每间40w圆顶灯每间2套双管40w热关灯，开关1个
无 每卫生间1套无
40瓦圆顶灯，开关1个 光灯2套，开关1个 4套，开关2个 4套，开关2个 4套开关1个
线路、电源、插座 1、16A插座（2脚、3脚各1）4个，空调专用插座1个。2、线路可以明线+线槽形式，漏电保护器 ，需满足2000W安全用电要求。3、空调有独立线路，漏电保护器，满足安全用电要求。 1、16A插座2个（2脚、3脚各1）。2、线路可以明线+线槽形式，漏电保护器 。 1、16A插座（2脚、3脚各1）4个，空调专用插座1个。2、线路可以明线+线槽形式，漏电保护器 ，需满足2000W安全用电要求。3、空调有独立线路，漏电保护器，满足安全用电要求。
接地 镀锌连接头，顶部焊接的钢板尺寸30x80毫米
排风扇 每间配排风扇1个，带百叶
电源箱 每间有独立的电源箱盒
上下水 无 下水采用DN100,PN1的PVC管，冷热水双管DN20PN1无 1、下水管道需考虑蹲坑数量，管径需递增，材料为PVC管。2、厕所无需热水管道，淋浴房考虑冷热水管道。冷热水管道根据用无 无 无
的热塑管，留接口，不影响包装运输 户的数量考虑管径的大小。3、上下水管道留接口，不影响包装运输。4、提供上下水管布置图，明确管径，
包装 每个箱房都具备独立打包功能，快速组合功能，打包后能满足散装海运的条件。箱房包装投标时提供方案或图片
活动板房参数
名称 食堂(1间) 洗菜间(1间) 乒乓球球室（1间） 岗亭（2间）
尺寸：宽*长*低高（m） ** ** 7．44** **
墙面屋面 大厅用阻燃泡沫，其余用岩棉 阻燃泡沫 阻燃泡沫 阻燃泡沫
水 设计4个水龙头，和相关管道水槽 9个水龙头相关管道，水槽不考虑 无 无
电（线路可以明线布置+线大厅 小餐厅2间 伙房 蒸饭间 面点间 储物间 照明双管40W日光灯1盏，开关1个，照明双管40W日光灯4盏，开关2个插座2个。 照明双管40W日光灯1盏，开关120盏日光每间双管日关16A插座616A插座2个，双管日光灯一盏，开
槽，线路布置考虑负荷，都考虑有独立的漏电保护开关。） 灯，分3段开关。考虑3p的空调插座4个，其他16A插座12个,空调线路独立布置。 灯1盏，开关插座各1个，空调插座1个，排风扇1个 个，开关1个，照明3盏双管日光灯排风扇2个 关1个，蒸饭间排风扇1个。蒸饭间大功率电源有投标方自行设计布置，不在范围内。 16A插座2个 个，插座1个9
4．投标技术资料和样品
.投标文件应有完备的箱房底部、顶部断面图、顶部剖面图、角部连接断面图、立杆连接图,并详细描述包装方案或提供包装图片。 详见 箱房材料及技术规范
底部断面图 顶部断面图
角部连接图 立杆连接图
.我司在投标时向贵司提供样品材料，招标方不作退还，并作为交货检验依据。
样品要求：
底部顶部各层材料样品，尺寸100*100mm。
墙面材料样品100*100mm。
每种规格型号的产品提供相应的材料和型号，并按以下表格填写在投标文件中:
名称 材质 型号 厚度
底部型钢材质 Q235 NA 4mm
立杆型钢材质 Q235 NA 3mm
顶部型钢材质 Q235 NA 3mm
彩板 NA NA
彩板夹芯 彩钢板+岩棉 NA 50mm
底部镀锌板（如有） Q235 NA 3mm
底部承重板 Q235 NA 25mm
底部饰面板 LG PVC
名称 厂家或品牌 型号 备注
漏电开关 正泰 DZ47LE-2P NA
电源箱盒 ABB ACM13-FNB-ENU
电线 正泰 NA
电源开关 正泰 正泰 NA
面板插座 正泰 正泰 NA
洗脸盆阀门 恒尔 恒尔 NA
淋浴阀门 恒尔 恒尔 NA
马桶、蹲坑 恒尔 恒尔 附图片
马桶或蹲坑水箱容积 必填m3
洗手、洗手台盆 恒尔 恒尔 附图片
拖把池盆 恒尔 恒尔 附图片
水管 日丰 填最小壁厚 取样品100mm
下水管 日丰 日丰 取样品100mm
箱房材料及技术规范
概述
本标准箱用途广泛，适用于国际运输。外部尺寸设计合理，结构轻巧，便于起吊和安装。主要构成包括地板、屋顶和角柱。可以自由地在垂直和水平方向移动而不受限，也可以2个或3个箱子堆加。
箱子的外护壁板是由轻型的隔层板制成，实用且耐用。
箱子所使用的材料都是环保型的，对环境不会造成危害。
运输方式：可选择到目的地进行组装，也可以整箱出运――高度648毫米。
钢构架
材料: 冷成型钢材剖面厚度2到4毫米
表面加工: 电镀锌厚度10微米, 底漆 (环氧树脂, 内转氨基和特殊添加物) 厚度10微米,面漆(氯化橡胶树脂)度60微米
设备: 8 个角件(尺寸符合ISO 标准1161), 屋顶构架中有雨水管, 板厚厘米，（不含每个打包的顶部件的角件顶部厚度2厘米，也不包括每个打包的顶部件的顶部厚度1厘米）
铲车口: 尺寸90x250毫米，间距2050毫米
底
组成结构:
外护壁板: 平滑的镀锌钢板，厚度毫米
隔层填充物: 矿棉，厚度100mm，位于钢结构的横托中
塑料薄膜，厚度80微米
玻镁板，厚度18毫米
PVC粘胶地板，厚度毫米
允许承载 : KN/m2
导热系数: k=m2K
顶
组成结构:
外护壁板: 平滑的镀锌油漆钢板，厚度毫米
隔层填充物: 矿棉，厚度100mm，位于胶合板檩中
塑料薄膜，厚度80微米
内护壁板: 刨花板，厚度9毫米，含白色箔片，连接刨花板和PVC剖层
雨水输出口: PVC 雨水管4根, 角柱中的直径40毫米
允许承载: KN/m2
导热系数: k=m2K
壁板
侧板厚度: 1145毫米; 板的总厚度: 75毫米. 长边5个板，短边2个板，可充分互换
组成结构:
外护壁板:镀锌且油漆(29微米)的钢板，厚度毫米
隔层填充物: EPS，厚度55毫米
内护壁板: 刨花板，厚度9毫米，含木片，连接板和PVC剖层。内部的最后一层是刨花板，厚度8毫米，含木片
允许承载: KN/m2
导热系数: k=m2K
门
外门: 铝, 单开, 810X2000mm, 圆筒销子锁，含3把钥匙。
门框－油漆过的钢板，总尺寸830X2030毫米，厚度40毫米，隔层为聚氨酯泡沫体
窗
铝, 白色, 800X1100mm, 光滑的双层玻璃，厚度5毫米, 滑动窗，配卷帘
电
标准: 符合 CE 规范
电压: 220/380 V, 50 Hz
网络连接: 进出通道，3孔， 32 A, 220V～,安装于短边墙的上角的顶部
内部分配系统: BVVB 电缆，尺寸适中，安装平整
保护装置: 电流保护开关(40/4E-0,03A), 自动保险丝 (B特性)，电源适中(10A, 16A)
接地线: 镀锌连接头，顶部焊接的钢板尺寸30x80毫米
配件:
电箱 – 1x40/4E-0,03A (电流保护开关), 1x10A &2x16A (自动保险丝)
双管荧光灯 2x40W 220V– 每个2只
插座，平整安装 220 V (德式)– 每个4只
开关，平整安装 220 V – 每个1只
备注: 数字及其他，按照所附的标准箱型图纸。
质保
全部 – 箱子, 设备和安装件质保期1年，油漆质保期1年箱子的安装可行性
位于平滑且固定的表面上 (沥青，水泥, ……)
位于某基点上 (水泥块,30/30/30厘米, 6 块/20’箱)
位于条状的点上 (水泥板, 30cm 宽)
顶部照片
底部照片
角柱 吊装件
顶部及屋面排水
底部角部安装图 顶部角部安装图
集装箱参数
1.杂货集装箱参数表参数 参数 20英尺箱 20英尺箱 20英尺箱 40英尺箱 40英尺箱 材质 A（铝制） B（铝制） C（钢制） A（铝制） B（铝制） 单位 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 19-10.5 6058 10-10.5 6058 19-10.5 12192 40 12192 40 宽 2438 8 2438 8 2438 8 3438 8 2438 8 高 2438 8 2438 8 2438 8 2591 8-6 2591 8-6 内部尺寸 长 5930 19-5.44 5884 19-3.65 5888 19-3.81 12062 39-6.87 12052 39-6.5 宽 2350 7-8.5 2345 7-8.94 2331 7-7.76 2350 7-8.5 2342 7-8.18 名义高度 2260 7-4.94 2240 7-4.18 2255 7-7.45 2380 7-9.86 2367 7-0.37 净空高度 2180 7-1.8 2180 7-1.8 2305 7-6.68 门框尺寸 宽 2350 7-8.5 2342 7-8.18 2340 7-8.12 2035 7-8.5 2347 7-8.37 高 2154 7-0.81 2135 7-0.16 2143 7-0.37 2284 7-5.68 2265 7-5.27 单位 m3 立方英尺 m3 立方英尺 m3 立方英尺 m3 立方英尺 容积 31.5 1112 30.9 1091 31 1095 67.6 2386 66.5 2348 单位 kg 磅 kg 磅 kg 磅 kg 磅 kg 磅 自重 1600 3530 1700 3570 2230 4920 2990 6600 3410 7500 总重 24000 52913 24000 52913 24000 52913 30480 67200 30480 67200 载重 22400 49383 22300 49163 21770 47993 27490 60600 27070 59700 2.敞顶集装箱参数表 参数 20英尺箱 40英尺箱 材质 铝 制 铝 制 单位 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 10-10 1/2 12192 40 宽 2438 8 2438 8 高 248 2591 8 38 内部尺寸 长 5930 19-5 7/16 12056 39-6 5/8 宽 2350 7-8 1/2 2351 7-8 1/2 名义高度 2180 7-1 7/8 2324 7-7 净空高度 2083 6-10 门框尺寸 宽 2350 7-8 1/2 2340 7-8 1/16 高 2154 7-0 13/16 2286 7-7 单位 m3 立方英尺 m3 立方英尺 容积 30.4 1073 60.8 2147 单位 kg 磅 kg 磅 自重 2030 4480 3800 8380 总重 24000 48525 30480 67200 载重 21970 44046 26680 58820 3.硬顶集装箱参数表 参数 20英尺箱 材质 钢 制 单位 mm 英尺-英寸 外部 尺寸 长 6058 19-10 1/2 宽 2438 8 高 2438 8 内部 尺寸 长 5918 19-5 宽 2339 7-8 1/16 （名义） 高 2243 7-4 5/16 门框 尺寸 宽 2290 7-6 1/8 高 2110 6-11 1/16 单位 m3 立方英尺 容积 30.8 1088 单位 kg 磅 自重 2200 4850 总重 24000 47185 载重 21800 42335 箱顶开口尺寸（mm） 长 5440 宽 2190 箱顶重量（kg） 350 4.板架集装箱参数表 参数 20英尺箱 20英尺箱 40英尺箱 40英尺箱 材质 A（钢制） B（钢制） A（钢制） B（钢制） 单位 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 19-10 1/2 19-10 1/2 19-10 1/2 12192 40 12192 40 宽 2438 8 8 8 2438 8 2438 8 高 2438 8 8 8 2591 8 2591 8 内部尺寸 长 5908 19-4 1/2 5928 19-5 3/8 12054 39-6 9/16 12062 39-6 7/8 宽 2388 7-10 2428 7-11 19-32 2256 7-4 13/16 2250 7-0 9/16 名义高度 2072 6-9 9/16 2178 7-1 3/4 1970 6-5 9/16 1964 6-5 5/16 单位 m3 立方英尺 m3 立方英尺 m3 立方英尺 m3 立方英尺 容积 29.2 1027 31.2 1102 53.8 1892 53.3 1882 单位 kg 磅 kg 磅 kg 磅 kg 磅 自重 2500 5520 2790 6150 4810 10610 5050 11140 总重 24000 52913 24000 52913 30480 56590 30480 56060 载重 21500 47393 21210 46763 25670 67200 25430 67200 5.冷冻型集装箱参数表 参数 20英尺 40英尺 材质 铝 制 铝 制 单位 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 19-10 1/2 12192 40 宽 2438 8 2438 8 高 2438 8 2591 8-6 内部尺寸 长 5391 17-8 3/16 11480 27-7 15/16 宽 2254 7-4 11/16 2234 7-3 15/16 名义高度 2130 6-11 13/16 2235 7-3 15/16 门框尺寸 宽 2254 7-4 11/16 2234 7-3 15/16 高 2049 6-8 5/8 2163 7-1 1/8 单位 m3 立方英尺 m3 立方英尺 容积 25.9 914 57.3 2024 单位 kg 磅 kg 磅 自重 2750 6070 4750 10480 总重 24000 52913 30480 67200 载重 21250 46873 25730 56720 6.干散货集装箱参数表 参数 20英尺箱 20英尺箱 材质 A（铝制） B（铝制） 单位 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 19-10 1/2 6058 19-10 1/2 宽 2438 8 2438 8 高 2438 8 2438 8 内部尺寸 长 5929 19-5 7/16 5889 19-3 27-32 宽 2345 7-8 1/4 2338 7-8 3/64 名义高度 2213 7-3 1/8 2213 7-3 1/8 门框尺寸 宽 2350 7-8 1/2 2341 7/8 5/32 高 2154 7- 0 13/16 2130 6-11 7/8 单位 m3 立方英尺 m3 立方英尺 容积 30.8 1086 30.5 1076 单位 kg 磅 kg 磅 自重 1980 4370 2400 5511 总重 24000 52913 44800 载重 22020 48543 39289 7.通风集装箱参数表 参数 20英尺箱 20英尺箱 材质 玻璃钢 铝 单位 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 19-10 1/2 6058 19-10 1/2 宽 2438 8 2438 8 高 2438 8 2438 8 内部尺寸 长 5901 19-4 5/16 5925 19-5 1/4 宽 2370 7-9 1/4 2345 7-8 5/16 名义高度 2251 7-4 9/16 2213 7-3 1/8 净空高度 3137 7-0 1/8 门框尺寸 宽 2276 7-5 9/16 2345 7-8 5/16 高 2134 7 2112 6-11 1/5 单位 m3 立方英尺 m3 立方英尺 容积 31.5 1112 30.7 1086 单位 kg 磅 kg 磅 自重 2420 5340 2280 5030 总重 24000 52913 24000 52913 载重 21580 47573 21720 47883 8.罐状集装箱参数表 参数 20英尺箱 20英尺箱 材质 不锈钢制 钢制 单位 mm 英尺-英寸 mm 英尺-英寸 外部尺寸 长 6058 19-10 1/2 6058 19-10 1/2 宽 2438 8 2438 8 高 2438 8 2438 8 内部尺寸 长 5247 17-2 9/16 5860 19-2 3/4 直径 1900 6-2 3/4 2050 6-8 3/4 单位 m3 立方英尺 m3 立方英尺 容积 14.383 508 18.3 646.173 单位 N/cm2 磅/英寸2 N/cm2 磅/英寸2 压力 1.8×9.8 25 0.7×9.8 9.954 单位 kg 磅 kg 磅 自重 3120 6380 3250 7165 总重 24000 52913 24000 52913 载重 20880 46533 20750 45748
标准集装箱规格尺寸
标准集装箱规格尺寸
集装箱是一种用于货物运输的标准化货物包装工具，它具有统一的尺寸和结构，方便于货物的装卸和运输。标准集装箱规格尺寸是指集装箱的长度、宽度、高度和承重等规格参数。在国际货物运输中，不同类型的集装箱具有不同的规格尺寸，了解这些规格尺寸对于货物运输和物流管理具有重要意义。
首先，标准集装箱的长度通常有20英尺（约6.1米）、40英尺（约12.2米）和45英尺（约13.7米）三种尺寸。其中，20英尺集装箱适合于小批量货物的运输，40英尺和45英尺集装箱则适合于大批量货物的运输。这些长度的集装箱可以根据货物的不同需求进行选择，以满足不同规模货物的运输需求。
其次，标准集装箱的宽度通常为8英尺6英寸（约2.59米）。这样的宽度可以满足大多数货物的装载需求，同时也便于集装箱在不同的运输工具上进行装卸和运输。此外，集装箱的高度通常为8英尺6英寸（约2.59米）或9英尺6英寸（约2.9米），这取决于集装箱的类型和用途。较高的集装箱适合于一些特殊高度货物的运输，而标准高度的集装箱则适用于大多数货物的运输。
另外，标准集装箱的承重能力也是一个重要的规格参数。一般来说，20英尺集装箱的承重能力约为24吨，40英尺和45英尺集装箱的承重能力约为30吨。这样的承重能力可以满足大多数货物的运输需求，同时也方便了货物的装载和卸载操作。
总的来说，标准集装箱规格尺寸的统一标准化，为国际货物运输提供了便利。货物的装载、运输和卸载都可以按照统一的标准进行操作，减少了货物损坏和丢失的风险，提高了货物运输的效率。因此，了解和掌握标准集装箱规格尺寸对于货物运输和物流管理具有重要意义。
集装箱参数说明
1.杂货集装箱参数表参数mm英尺-英寸mm英尺-英寸mm英尺-英寸mm外部长605819-10.5605810-10.5605819-10.512192尺寸 宽2438824388243883438高2438824388243882591内部长593019-5.44588419-3.65588819-3.8112062尺寸宽23507-8.523457-8.9423317-7.76235022607-4.9422407-4.1822557-7.45238021807-1.821807-1.82305门框宽23507-8.523427-8.1823407-8.122035尺寸高21547-0.8121357-0.1621437-0.372284m3立方英尺m3立方英尺m3立方英尺m331.5111230.9109131109567.6kg磅kg磅kg磅kg160035301700357022304920299024000529132400052913240005291330480224004938322300491632177047993274902.敞顶集装箱参数表mm英尺-英寸mm英尺-英寸外部长605810-101/21219240尺寸宽2438824388高2438825918内部长593019-57/161205639-6 5/8尺寸宽23507-8 1/223517-8 1/221807-1 7/823247月7日20836月10日宽23507-8 1/223407-8 1/16高21547-013/1622867月7日m3立方英尺m3立方英尺30.4107360.82147kg磅kg磅203044803800838024000485253048067200219704404626680588203.硬顶集装箱参数表mm英尺-英寸外部长605819-101/2尺寸宽24388高24388内部长59185月19日尺寸宽23397-8 1/16门框尺寸单位容积单位自重总重载重参数20英尺箱材质钢 制单位名义高度净空高度自重总重载重参数A（铝制）B（铝制）

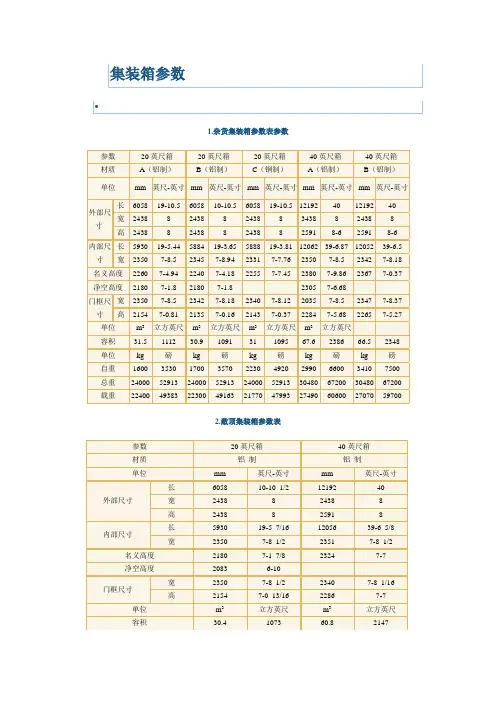

集装箱参数 2
集装箱参数
1.杂货集装箱参数表参数
参数 20英尺箱 20英尺箱 20英尺箱 40英尺箱 40英尺箱
材质 A（铝制） B（铝制） C（钢制） A（铝制） B（铝制）
单位 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸 mm 英尺-英寸
外部尺寸 长 6058 19-10.5 6058 10-10.5 6058 19-10.5 12192 40 12192 40
宽 2438 8 2438 8 2438 8 3438 8 2438 8
高 2438 8 2438 8 2438 8 2591 8-6 2591 8-6
内部尺寸 长 5930 19-5.44 5884 19-3.65 5888 19-3.81 12062 39-6.87 12052 39-6.5
宽 2350 7-8.5 2345 7-8.94 2331 7-7.76 2350 7-8.5 2342 7-8.18
名义高度 2260 7-4.94 2240 7-4.18 2255 7-7.45 2380 7-9.86 2367 7-0.37
净空高度 2180 7-1.8 2180 7-1.8 2305 7-6.68
门框尺寸 宽 2350 7-8.5 2342 7-8.18 2340 7-8.12 2035 7-8.5 2347 7-8.37
高 2154 7-0.81 2135 7-0.16 2143 7-0.37 2284 7-5.68 2265 7-5.27
单位 m3 立方英尺 m3 立方英尺 m3 立方英尺 m3 立方英尺
容积 31.5 1112 30.9 1091 31 1095 67.6 2386 66.5 2348
单位 kg 磅 kg 磅 kg 磅 kg 磅 kg 磅
自重 1600 3530 1700 3570 2230 4920 2990 6600 3410 7500
各类集装箱常用技术参数
各类集装箱常用技术规范
一.箱体内部尺寸 Internal dimensions
干货箱Dry 冷藏箱Reefer 开顶箱Open Top 框架箱Flat Rack
L W H L W H L W H L W H
20' 5890 2350 2390 5435 2286 2245 5900 2330 2337 5628 2178 2159
40' 12029 2350 2390 11552 2266 2200 12025 2330 2337 11762 2178 1986
HC 12029 2352 2698 11558 2286 2505 / / / / / /
二.箱体内容积及载重量 Capacity and Payload
干货箱Dry 冷藏箱Reefer 开顶箱Open Top 框架箱Flat Rack
Cu P Cu P Cu P Cu P
20' 33.1 21740 27.5 21135 32.6 21740 / 27800
40' 67.7 26630 58.7 26580 56.8 26410 / 40250
HC 76.3 26600 66.1 26380 / / / /
三.各类箱箱号首位数字之含义 Meaning of the first digit of container serial number
干货箱Dry 冷藏箱Reefer 开顶箱Open Top 框架箱Flat
Rack
20' 0 3 2 6 8 22 23 25 26 52 92
40' 1 4 7 20 21 24 27 54 94
HC 96 29 / /
四.箱门开度尺寸 Door opening Dimensions
集装箱尺寸规格表
未知驱动探索，专注成就专业
1
集装箱尺寸规格表
集装箱的尺寸规格通常由以下几个参数来描述：
1. 外部尺寸：一般用长度（L）、宽度（W）和高度（H）来表示，单位为毫米（mm）。
2. 内部尺寸：与外部尺寸类似，也用长度（L）、宽度（W）和高度（H）来表示，单位为毫米（mm）。内部尺寸通常比外部尺寸少几厘米，以适应集装箱的结构和防护设施。
3. 体积：指集装箱的容积，一般用立方米（m³）来表示。可以通过外部尺寸或内部尺寸计算得出。
4. 最大负荷：指集装箱能够承受的最大重量，一般用公吨（MT）来表示。
5. 类型：根据国际标准，集装箱分为20英尺（20ft）、40英尺（40ft）和45英尺（45ft）三种类型，分别对应长度为6.058米、12.192米和13.716米的尺寸。
未知驱动探索，专注成就专业
2
以下是常见的集装箱尺寸规格表（外部尺寸）：
- 20英尺集装箱（20ft）：6100 mm (L) x 2438 mm (W)
x 2591 mm (H)
- 40英尺集装箱（40ft）：12192 mm (L) x 2438 mm (W)
x 2591 mm (H)
- 45英尺集装箱（45ft）：13716 mm (L) x 2438 mm (W)
x 2591 mm (H)
注意：尺寸可能会在不同的制造商和地区有所变化，以上仅为一般常见的尺寸参考。在实际使用中，建议根据具体需求和运输要求选择适合的集装箱尺寸。
正式集装箱标准尺寸
- 1 - 正式集装箱标准尺寸
第一章 总 则
第一条 为统一集装箱的尺寸、拆装件及其他结构性要求，制定本标准。
第二条 本标准适用于正式集装箱的尺寸、拆装件及其他结构性要求。
第二章 标准尺寸
第一条 集装箱总长度、总宽度和总高度以米为单位确定，分别为：
总长度：6.05 米
总宽度：2.44 米
总高度：2.59 米
第二条 集装箱前部、后部及集装箱侧部，其中外墙面厚度由内墙面算起，应符合以下尺寸：
（1）前部外墙面宽度：2.38 米；
（2）后部外墙面宽度：2.38 米；
（3）集装箱侧部外墙面厚度：0.5 米。
第三条 集装箱顶蓬及底蓬的高度，应符合下列尺寸：
（1）顶蓬高度：0.53 米；
（2）底蓬高度：0.33 米。
第三章 拆装件和其他结构性要求
第一条 集装箱应带有4个角柱，每个角柱由2个螺栓来固定。 - 2 - 第二条 集装箱顶部和底部应带有8个方钢，每个方钢由2个螺栓来固定。
第三条 集装箱的门活动部分应带有4个锁门螺栓，每个单个螺栓长度不少于25毫米。
第四条 后部钩状部分应带有2个折叠锁门，每个折叠锁门由4个螺栓来固定。
第五条 前部和后部的滑轨高度不少于130毫米，滑轨应带有合适的安装片，以便安装使用。
第六条 集装箱的双层墙体应采用聚氯乙烯防水、隔热、隔声、防尘等结构，以确保集装箱耐久、安全可靠。
第七条 集装箱应装有内外灯、排风口、调节垫圈及其他可能用到的设备，以确保集装箱的安全性能。
储能集装箱或预制舱技术要求
储能集装箱/预制舱技术要求
1.1 箱体尺寸
集装箱应用尺寸应根据系统装机容量、现场场地配置等进行选取。
1.2 技术指标
1) 集装箱防护等级：IP55；
2) 集装箱耐火极限：1.5h；
3) 集装箱荷载能力：地面活载4kN/m2，不上人屋面荷载不低于0.5kN/m2，最大雪压应满足当地雪荷载数值；
4) 集装箱防腐蚀要求：综合场地周边环境影响及设备使用年限确定箱体防腐蚀等级；
5) 集装箱内部环境控制目标温度：15℃～35℃；
6) 舱内相对湿度：不大于75%，任何情况下无凝露；
7) 集装箱外围噪音：设备1m处小于70dB；
8) 舱内巡视通道宽度不宜小于1米。
1.3 结构要求
1) 集装箱体的重要性系数应根据结构的安全等级设计；
2) 集装箱体宜采用钢结构预制舱；
3) 钢结构集装箱体的主体框架宜采用轻钢框架结构，屋盖宜采用冷弯薄壁型钢檩条结构；
4) 结构自重、检修集中荷载、屋面雪荷载和积灰荷载等，应按现行国家标准GB/T 50009的规定采用，悬挂荷载应按实际情况取用；
5) 集装箱体的风荷载标准值，应按GB/T 51022的规定计算； 6) 地震作用应符合现行国家标准GB/T 50011的规定。设防烈度不高于7度（0.10g）地区，集装箱体应按照设防烈度7度（0.10g）进行地震设计。集装箱体抗震性能按下列方法评估：
a) 集装箱体抗震性能试验按照GB/T 50260—2013中1抗震试验的方法进行。在设计的地震作用下，按规定方法试验后，集装箱体防护性能不降低、集装箱体外立面装饰构件不应脱落、舱内辅控设备完好、舱门无损坏；
b) 对于由于尺寸原因不具备试验条件的集装箱体，集装箱体框架本身的抗震性能可采用仿真分析验证。
7) 钢结构集装箱体骨架应整体焊接，保证足够的强度与刚度。集装箱体在起吊、运输和安装时不应产生永久变形、开裂或覆盖件脱落；
8) 对于集装箱体所有的门板铰链、螺栓、转轴采用不锈钢材质，并且方便日后进行拆卸维护。集装箱设备大门的铰链应采用耐候钢材，并做好防锈措施；
一图看懂集装箱种类（含技术数据）
⼀图看懂集装箱种类（含技术数据）
⼀、集装箱定义:
集装箱(container)是指海、陆、空不同运输⽅式进⾏联运时⽤以装运货物的⼀种容器。⾹港称之为"货箱" 。台湾称之为“货
柜”。关于集装箱的定义，国际上不同国家、地区和组织的表述有所不同。
国际标准化组织（ISO）对集装箱定义如下：
集装箱是⼀种运输设备；具有⾜够的强度，可长期反复使⽤；为便于商品运送⽽专门设计的，在⼀种或多种运输⽅式下运输
时，⽆需中途换装；具有快速装卸和搬运的装置，特别是从⼀种运输⽅式转移到另⼀种运输⽅式时；设计时注意到便于货物装
满或卸空；内容积为1 ⽴⽅⽶或1 ⽴⽅⽶以上。
⼆、集装箱特性
海运集装箱具有⼀定的强度、刚度和标准的尺⼨，可以反复循环使⽤。使⽤集装箱转运货物，可直接在发货⼈的仓库或⼯⼚装
箱，运到收货⼈的⼯⼚或仓库卸货，中途更换车、船时，⽆须将货物从箱内取出。
在国际海洋运输业务中，我们对集装箱的分类是按照⽤途、尺⼨和箱内所装货物进⾏分类。如果按照集装箱所有⽅分类有⼤体
分为两类，货主箱（俗称SOC: Shipper Owned Container）和船东箱（俗称COC: Carrier Owned Container）
三、集装箱分类
运输货物⽤的集装箱按照不同性质（⽤途、材料、结构和尺⼨等）种类繁多，从运输家⽤物品的⼩型折叠式集装箱直到45英尺
标准集装箱，以及航空集装箱等，不⼀⽽⾜。这⾥仅介绍在海上运输中常见的国际货运集装箱类型
1.普通标准集装箱(GP: General Purpose Container)⼜称⼲货集装箱(DC: Dry Cargo Container)
这种集装箱⼜称为杂货集装箱，这种集⽤来运输⽆需控制温度的件杂货物，如：装箱通常为封闭式，在⼀端或侧⾯设有箱门。
这种集装箱通常⽤来装运⽂化⽤品、化⼯⽤品、电⼦机械、⼯艺品、医药、⽇⽤品、纺织品及仪器零件等。这是平时最常⽤的
集装箱。不受温度变化影响的各类固体散货、颗粒或粉末状的货物都可以由这种集装箱装运。
40英尺国际标准集装箱参数
40英尺国际标准集装箱参数
国际标准集装箱的常见规格是40英尺集装箱，以下是其一般参数：
1. 外部尺寸：
- 长度: 12.19 米（40 英尺）
- 宽度: 2.44 米（8 英尺）
- 高度: 2.59 米（8 英尺 6 英寸）
2. 内部尺寸：
- 长度: 12.03 米（39 英尺 5 英寸）
- 宽度: 2.35 米（7 英尺 8.5 英寸）
- 高度: 2.39 米（7 英尺 10 英寸）
3. 敞开门宽度: 2.34 米（7 英尺 8 英寸）
4. 敞开门高度: 2.28 米（7 英尺 5.75 英寸）
5. 自重: 大约 3,980 千克（8,775 磅）
6. 最大装载重量: 约 26,330 千克（58,160 磅）
需要注意的是，这些是一般的参考数值，实际的国际标准集装箱规格可能会有细微的差异，具体信息可以参考相关的制造商或运输企业提供的技术资料。
