简易PID调节在氧枪控制系统中的应用
简易PID调节在氧枪控制系统中的应用
文章主要介绍一种简易、方便、实用的PID算法，应用于电弧炉氧枪的控制系统，使氧枪的氧气调节阀根据设定的氧气流量来调节，PID算法通过西门子S7-300PLC来实现。
标签：PID；调节；PLC；氧枪；流量
为满足电弧炉的炼钢工艺，我厂配备了一套氧枪吹氧系统，氧气的流量通过比例阀开度的大小来控制，控制方法是根据设定的氧气流量和反馈的实际流量进行PID运算，输出模拟量信号控制比例阀的开度，使实际流量稳定在设定流量附近。
在S7-300的程序管理器中，编写程序块来实现上述公式的算法，首先新建一个功能块FC1，在FC1的接口（Interface）定义各参数，如图2，其中输入（IN）参数5个，均为REAL型；输出参数OUT为整型（INT），是将计算结果直接量化为0～27648，通过PLC的AO模块通道输出一个4～20mA信号到比例阀；TEMP参数3个，均为REAL型。
这样就完成了一个简易PID算法在S7-300中程序功能块FC1的编写。
功能块编写完成后，可以在OB1里调用它，但必须要设置调用的频率，这里暂定每0.2秒调用一次，并给FC1功能块的各管脚赋值，如图4。
DB1.DBD0是氧枪流量计信号经过PLC量化处理后得到的结果，其值必须量化在0和1之间；DB1.DBD4是设定的氧气流量值，可在上位机画面上输入传至PLC，同样其值也必须量化在0和1之间；PQW256为PLC的AO模块的地址，通过模块的通道输出4～20mA信号到比例阀，驱动比例阀打开至相应的开度；比例阀的开度可以在程序里用QW256除以27648再乘以100获得。
uP、uI、uD三个参数按照调试的经验应设定成3：1：2的关系，根据现场调试的情况可改变参数的大小，最终可确定最佳的系数。
西门子S7-400（300）PLC作为成熟的控制系统，已广泛用于我国钢铁行业，此氧枪控制系统就是在西门子S7-300PLC的框架上，实现简易PID算法的系统，氧氣流量波动范围基本稳定在设定值的0.8%以内，完全满足电弧炉的吹氧工艺。
参考文献
[1]中国自动化学会电气自动化专业委员会.PLC、WINCC应用技术[Z].
[2]崔坚.西门子S7可编程序控制器-STEP7编程指南[M].机械工业出版社.。
pid实际应用
pid实际应用PID（Proportional-Integral-Derivative，比例积分微分）控制器是一种经典的自动控制系统，也是目前工业控制中应用最广泛的一种控制器。
它通过不断地测量被控对象的实际输出值与期望输出值的差距，并依照一定的比例、积分、微分系数计算出控制信号，对被控对象进行调节，最终使其输出达到期望值并保持稳定。
PID控制器的实际应用非常广泛，涵盖了各个领域的自动控制系统。
下面就以几个实际的例子来说明PID控制器的应用。
1. 温度控制系统温度控制系统是PID控制器的经典应用。
制造业中的许多工艺都需要对温度进行控制，例如冶金、化工、生物制药、食品加工等行业。
PID 控制器可以根据传感器提供的温度数值计算出控制信号，通过调节加热器或制冷器的功率，实现对温度的精确控制。
2. 电机转速控制电机的转速直接影响着机械设备的性能和工作效率，因此需要对电机转速进行准确控制。
PID控制器可以通过对电机转速的反馈信号不断调整电机的输出功率，使得电机转速稳定在期望值或者在受到扰动时能够快速恢复到期望转速。
3. 液位控制系统液位控制系统在化工、石油、食品饮料等行业中应用较为广泛。
PID 控制器可以通过对液位的反馈信号进行测量和处理，精确地调节阀门开度和出口流量，从而实现液位的准确控制。
4. 飞行控制在无人机、飞机、火箭等航空器的飞行控制中，PID控制器是必不可少的关键组件之一。
通过对陀螺仪、加速度计等测量装置的反馈信号不断计算控制信号，实现对飞行器姿态、高度、速度等方面的精确控制。
总之，PID控制器是自动控制领域中非常重要的一种控制器，其实际应用广泛涵盖了各个领域。
在未来，随着人类技术的不断进步和应用场景的不断拓展，PID控制器的应用也将变得越来越广泛和深入。

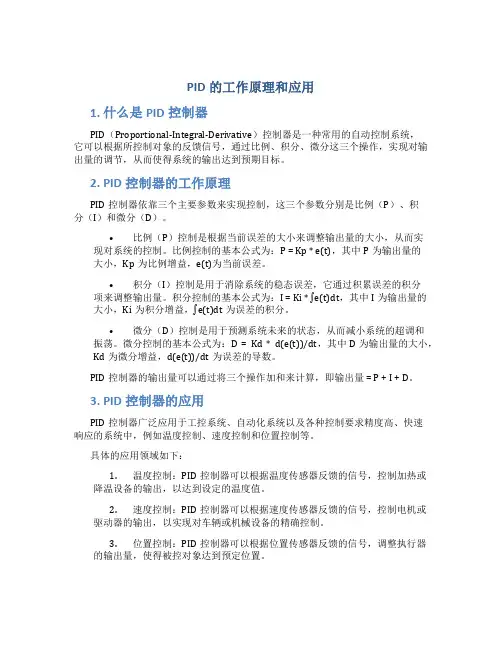

pid的工作原理和应用
PID的工作原理和应用1. 什么是PID控制器PID（Proportional-Integral-Derivative）控制器是一种常用的自动控制系统，它可以根据所控制对象的反馈信号，通过比例、积分、微分这三个操作，实现对输出量的调节，从而使得系统的输出达到预期目标。
2. PID控制器的工作原理PID控制器依靠三个主要参数来实现控制，这三个参数分别是比例（P）、积分（I）和微分（D）。
•比例（P）控制是根据当前误差的大小来调整输出量的大小，从而实现对系统的控制。
比例控制的基本公式为：P = Kp * e(t)，其中P为输出量的大小，Kp为比例增益，e(t)为当前误差。
•积分（I）控制是用于消除系统的稳态误差，它通过积累误差的积分项来调整输出量。
积分控制的基本公式为：I = Ki * ∫e(t)dt，其中I为输出量的大小，Ki为积分增益，∫e(t)dt为误差的积分。
•微分（D）控制是用于预测系统未来的状态，从而减小系统的超调和振荡。
微分控制的基本公式为：D = Kd * d(e(t))/dt，其中D为输出量的大小，Kd为微分增益，d(e(t))/dt为误差的导数。
PID控制器的输出量可以通过将三个操作加和来计算，即输出量 = P + I + D。
3. PID控制器的应用PID控制器广泛应用于工控系统、自动化系统以及各种控制要求精度高、快速响应的系统中，例如温度控制、速度控制和位置控制等。
具体的应用领域如下：1.温度控制：PID控制器可以根据温度传感器反馈的信号，控制加热或降温设备的输出，以达到设定的温度值。
2.速度控制：PID控制器可以根据速度传感器反馈的信号，控制电机或驱动器的输出，以实现对车辆或机械设备的精确控制。
3.位置控制：PID控制器可以根据位置传感器反馈的信号，调整执行器的输出量，使得被控对象达到预定位置。
4.流量控制：PID控制器可以根据流量传感器反馈的信号，调整阀门或泵的输出量，以实现对流体流量的控制。

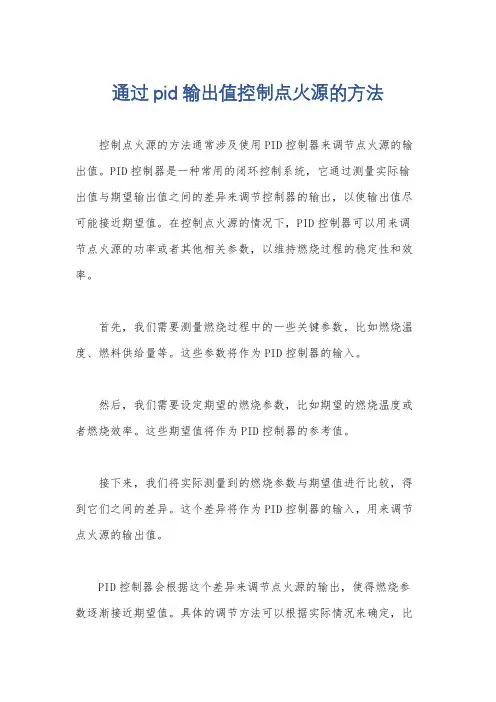

通过pid输出值控制点火源的方法
通过pid输出值控制点火源的方法
控制点火源的方法通常涉及使用PID控制器来调节点火源的输出值。
PID控制器是一种常用的闭环控制系统，它通过测量实际输出值与期望输出值之间的差异来调节控制器的输出，以使输出值尽可能接近期望值。
在控制点火源的情况下，PID控制器可以用来调节点火源的功率或者其他相关参数，以维持燃烧过程的稳定性和效率。
首先，我们需要测量燃烧过程中的一些关键参数，比如燃烧温度、燃料供给量等。
这些参数将作为PID控制器的输入。
然后，我们需要设定期望的燃烧参数，比如期望的燃烧温度或者燃烧效率。
这些期望值将作为PID控制器的参考值。
接下来，我们将实际测量到的燃烧参数与期望值进行比较，得到它们之间的差异。
这个差异将作为PID控制器的输入，用来调节点火源的输出值。
PID控制器会根据这个差异来调节点火源的输出，使得燃烧参数逐渐接近期望值。
具体的调节方法可以根据实际情况来确定，比
如调节点火源的功率、燃料供给量等。
需要注意的是，PID控制器的参数设定和调节过程可能需要一定的专业知识和经验。
此外，实际的控制过程中还需要考虑到燃烧系统的动态特性、稳定性等因素。
总的来说，通过PID控制器来调节点火源的输出值，需要根据实际情况来测量和设定相关参数，并结合专业知识和经验来进行调节，以实现燃烧过程的稳定和高效。
电机控制系统中的PID调节技术
电机控制系统中的PID调节技术电机控制系统是现代工业中常见的控制系统之一，它的性能和稳定性直接影响到整个生产线的运行效率。
PID调节技术是一种广泛应用于电机控制系统中的控制算法，它通过不断地调节比例、积分和微分三个参数，使得系统输出与期望值之间达到最佳的匹配，从而实现精准的控制。
本文将详细介绍电机控制系统中PID调节技术的原理和应用。
一、PID调节技术的原理PID调节技术是由比例（P）、积分（I）和微分（D）三个参数组成的控制算法。
比例参数主要用来调节系统的响应速度，当比例参数增大时，系统的超调量会减小，但会增加震荡的可能性；积分参数主要用来减小稳态误差，当积分参数增大时，系统对于稳态误差的消除能力会增强，但会增加系统的超调量；微分参数主要用来抑制系统的震荡，当微分参数增大时，系统对于幅度变化较大的信号会有更快的响应速度，但会增加系统的灵敏度。
通过不断地调节这三个参数，PID调节技术可以使得系统输出与期望值之间达到最佳的匹配，从而实现精准的控制。
二、PID调节技术在电机控制系统中的应用在电机控制系统中，PID调节技术被广泛地应用于速度控制、位置控制和力控制等方面。
在速度控制方面，通过对电机的电压和电流进行PID调节，可以精确地控制电机的转速，使得电机在不同转速下都能够保持稳定的运行状态。
在位置控制方面，通过对电机的脉冲信号和位置反馈信号进行PID调节，可以实现电机的定位精度，使得电机可以按照指定的位置轨迹进行准确移动。
在力控制方面，通过对电机的输出力矩进行PID调节，可以控制电机输出的力矩大小，使得电机可以完成各种力控制任务。
三、PID调节技术在电机控制系统中的优势PID调节技术在电机控制系统中具有响应速度快、稳态误差小、抗干扰能力强等优势。
由于PID调节技术具有简单易实现的特点，因此被广泛地应用于各种电机控制系统中。
此外，PID调节技术在参数调节方面也比较灵活，可以根据实际控制需求不断地调节参数，使得系统能够在不同的工况下都能够保持优良的控制性能。
pid的实际应用
pid的实际应用
PID控制器是一种常见的反馈控制器，广泛应用于工业自动化、机器人、航空航天等领域。
它通过不断测量控制对象的状态并调整控制信号来实现使其稳定在设定值附近的目的。
在工业自动化中，PID控制器可以用于温度、压力、流量等工艺参数的控制。
例如，在炼油、化工、电力等领域，需要对反应器、蒸馏塔、锅炉等设备进行温度控制。
PID控制器可以根据温度测量值和设定值之间的差异来调整加热器的输出功率，从而保持温度稳定。
在机器人领域，PID控制器可以被用于电机驱动控制。
例如，机器人的关节电机需要保持一定的角度和角速度，以实现精确运动。
PID 控制器可以通过测量电机的角度和角速度并调整电机电压，使其稳定在设定值附近。
在航空航天领域，PID控制器可以用于姿态控制。
例如，飞机、卫星等飞行器需要保持稳定的姿态以避免失控。
PID控制器可以通过测量姿态角度和角速度并调整控制信号，使飞行器稳定在设定值附近。
综上所述，PID控制器在工业自动化、机器人、航空航天等领域都有着广泛的应用。
通过合理的参数调整和控制算法选择，可以实现精确、稳定的控制效果。
- 1 -。
pid控制器参数整定方法及应用
pid控制器参数整定方法及应用1 绪论随着科技的发展，使用PID控制器参数及其应用已经成为当今时代中用于控制和调节机械系统的必需技术。
PID控制器的参数整定有助于更好地控制被控对象，提高控制性能。
本文述了PID控制器的参数整定方法，以及其在机械系统中的应用。
2 Pid控制器参数整定PID控制器参数整定通过选择适当的分子和分母系数来实现，这些系数实际上是控制器的“参数”，可以指导控制器对机械系统的控制行为。
下面通过实例来说明如何进行PID控制器参数整定： 假设我们正在使用PID控制一个汽车的控制系统，我们需要进行PID参数整定。
首先，我们需要通过试验来观察汽车的转弯能力以及汽车对转弯操作的响应，并记录读数。
然后，我们需要根据所获得的实验数据，确定PID控制器的Kp，Ki，Kd参数。
Kp：Kp参数可以定义为系统的放大系数，它可以保持系统的闭环响应更快。
Ki：Ki参数可以定义为系统的微调系数，它可以调整系统的稳定性。
Kd：Kd参数可以定义为系统的衰减系数，以防止系统产生过大的振荡。
根据实验数据，我们可以根据汽车的控制系统调节PID参数，使它能够更好地控制汽车的运动，并达到期望的控制效果。
3 Pid控制器的应用PID控制器的应用可以被广泛应用于机械系统，尤其是自动控制系统。
例如，它可以用于控制建筑电梯的运动，以达到轿厢精确控制的目的。
它还可以用于机器人控制，如翻转、移动或抓取物体。
此外，PID控制器可以被应用于各种控制系统中，如电力系统、工业系统、火车系统等。
在这些系统中，PID控制器可以用于控制速度，以达到预期的控制目标。
4 结论PID控制器参数整定是实现机械系统控制和调节的关键技术。
正确进行PID参数整定可以获得最佳的性能，而错误的参数设置可能会导致系统失控。
此外，PID控制器的应用可以被广泛应用于机械系统中以实现精确控制和调节。
pid控制器参数整定方法及应用
pid控制器参数整定方法及应用PID控制器是工业自动化中常用的一种控制器，其参数整定方法及应用对于控制系统的稳定性和性能有着至关重要的作用。
本文将详细介绍PID控制器参数整定方法及应用。
一、PID控制器概述PID控制器是由比例控制器、积分控制器和微分控制器三部分组成的，利用反馈信号进行控制。
其中比例控制器通过测量误差的大小，对被控制对象进行控制，积分控制器通过测量误差的积分，对被控制对象进行控制，微分控制器通过测量误差的微分，对被控制对象进行控制。
PID控制器通过组合三个控制方式，可以对被控制对象进行更加精确的控制。
二、PID控制器参数整定方法1. 经验法PID控制器参数整定的第一步是通过经验法确定参数初值。
经验法是根据实际经验和实验数据得出的整定参数，是参数初值的基础。
经验法的参数初值如下：比例系数Kp取值为被控对象动态响应曲线的最大斜率处的斜率倒数；积分时间Ti取值为被控对象动态响应曲线从起点到终点的时间长度；微分时间Td取值为被控对象动态响应曲线的最大曲率处的时间。
2. Ziegler-Nichols法Ziegler-Nichols法是广泛应用的PID控制器参数整定方法之一，其步骤如下：a.将比例系数Kp调至临界增益Kcr处，此时系统开始振荡；b.测量振荡周期Tu；c.根据系统类型选择合适的参数整定公式，计算出参数初值：系统类型 Kp Ti TdP型系统 0.5Kcr ——PI型系统 0.45Kcr Tu/1.2 —PD型系统 0.8Kcr — Tu/8PID型系统 0.6Kcr 0.5Tu Tu/83. Chien-Hrones-Reswick法Chien-Hrones-Reswick法是另一种常用的PID控制器参数整定方法，其步骤如下：a.测量被控对象的动态响应曲线，并计算出其惯性时间常数L、时延时间T和时间常数K；b.根据系统类型选择合适的参数整定公式，计算出参数初值：系统类型 Kp Ti TdP型系统 0.5K ——PI型系统 0.45K L —PD型系统 0.8K — TPID型系统 0.6K 0.5L 0.125T三、PID控制器应用PID控制器广泛应用于工业自动化中，例如温度控制、压力控制、流量控制等。
PID调节方法
PID调节方法PID调节是一种广泛应用于工业过程控制的方法，通过测量控制系统的输出与期望值之间的误差，并根据误差的大小来调整控制系统的输入，以使输出与期望值尽可能一致。
PID调节的主要目标是快速、准确地调整系统的响应速度、稳定性和稳态精度。
下面将详细介绍PID调节的原理、调参方法和一些常见的应用。
1.PID调节的原理\[Output = K_p \cdot Error + K_i \cdot \int{Error}\ dt + K_d \cdot \dfrac{d(Error)}{dt}\]其中，\(K_p\)、\(K_i\)和\(K_d\)分别是比例、积分和微分参数。
比例项（P）通过根据误差的大小来调整输出，具有快速的响应速度和较小的超调。
积分项（I）通过累积误差来减小稳态误差，具有消除静差的作用。
微分项（D）通过对误差变化率的控制，可以避免输出的过度波动。
通过调整三个参数的大小和比例，可以在控制系统中实现适当的响应速度、稳定性和稳态精度。
2.PID调节的调参方法调参是PID调节的关键步骤，合适的参数设置可以使系统达到最佳的控制效果。
常见的PID调参方法有经验法、试验法和优化算法。
（1）经验法：根据经验公式设置PID参数。
这种方法基于经验，适用于一些简单的控制系统。
常见的经验法有经验公式法、手动调参法和Ziegler-Nichols法。
其中，经验公式法是根据控制对象的性质和要求选择合适的参数；手动调参法是通过观察系统响应和对参数的手动调整来获得合适的参数；Ziegler-Nichols法是一种经验调参法，通过对系统进行临界增益试验来确定PID参数。
（2）试验法：基于试验和观察系统响应的方法。
通过改变PID参数的值，观察系统的响应和性能指标，如超调量、调整时间和稳态误差等，来判断参数的合适性。
这种方法需要多次试验调整，比较耗时。
（3）优化算法：使用数学方法和计算机算法来最佳的PID参数。
常见的优化算法有基于遗传算法、粒子群算法和模拟退火算法等。
PID的应用和使用以及如何调整
在调整过程中，可以采用试凑法、经验法或仿真法等方法，根据系统响应情况 逐步调整参数。同时，要注意观察系统输出波形，确保系统稳定且满足性能指 标要求。
避免过度调整导致系统失稳
逐步调整
在调整PID参数时，应遵循逐步调整的原则，避免一次性调整过大导致系统失稳 。每次调整后，都应观察系统响应情况，确保系统稳定后再进行下一步调整。
抗干扰措施
为了提高系统的抗干扰能力，可以采用滤波、陷波等方法对 输入信号进行处理，消除或减小干扰信号的影响。同时，也 可以采用鲁棒控制等方法提高系统的鲁棒性。
实时监测和记录数据以便优化
实时监测
在PID控制器运行过程中，应实时监 测系统的输入输出数据、误差信号等 关键信息，以便及时发现并解决问题 。
06
总结：提高PID控制器应用水 平，满足复杂工业需求
Chapter
回顾本次课程重点内容
PID控制器基本原理
比例、积分、微分控制作用及其 相互关系。
01
02
PID控制器应用实例
03
温度控制、压力控制、流量控制 等典型工业过程的PID控制实现 。
04
PID参数整定方法
试凑法、经验法、临界比例度法 等，以及参数整定的注意事项。
系统达到稳态后，期望值与实际 输出值之间的误差，衡量了系统 的准确性。
上升时间 超调量
调节时间 稳态误差
系统响应从稳态值的10%上升到 90%所需的时间，反映了系统的 快速性。
系统响应从扰动发生到重新达到 稳态值所需的时间，反映了系统 的调节能力。
常见问题诊断及解决方案
问题1
01
系统响应过慢
解决方案
限制参数范围
为了防止参数调整过度，可以设定参数的上限和下限，确保参数在合理范围内变 化。同时，也可以采用参数自适应等方法，使参数能够自动适应系统变化。
实用技术指南掌握PID调试的实战应用
实用技术指南掌握PID调试的实战应用实用技术指南：掌握PID调试的实战应用一、简介在控制系统中，PID（比例、积分、微分）控制器被广泛应用。
它是一种反馈控制算法，通过对被控对象的测量值进行处理，实现对输出信号的调节，以尽可能接近设定值。
本文将介绍PID调试的实际应用，帮助读者更好地掌握该技术。
二、PID调试的基本原理PID控制器通过比例、积分和微分三个部分的组合来实现对控制系统的调节。
比例部分根据误差的大小，输出与误差成正比的信号；积分部分对误差的时间累积进行处理，并输出与时间积分成正比的信号；微分部分根据误差的变化率输出与变化率成正比的信号。
三、PID调试的实战应用1. 确定调试参数在实践中，我们需要根据被控对象的性质和要求的控制效果来确定PID控制器的参数。
通常，我们可以通过试错法或者自整定算法来得到初步调试参数。
2. 参数初始化在初始化阶段，将PID控制器的比例、积分和微分参数设为零，输出为零。
然后逐步增加参数，观察系统的响应，根据实际情况进行调整。
3. 执行实时调试在实际应用中，我们需要进行实时调试，以确保控制器的参数适应系统的变化。
通过监测系统的响应和误差，对参数进行微调，以求得更好的控制效果。
4. 模拟和仿真在PID调试中，模拟和仿真是非常有用的工具。
通过构建模型，并进行仿真实验，可以更好地了解系统的特性和响应，进而对PID参数进行调节。
5. 误差分析和调整策略在实际应用中，不可避免地会出现误差。
通过对误差进行分析，我们可以了解系统的控制效果，进而调整PID控制器的参数和策略，以减小误差并提高控制精度。
四、小结PID调试是控制系统中常用的调节方法之一。
本文介绍了PID调试的基本原理和实战应用，帮助读者更好地掌握该技术。
通过合理调试PID控制器的参数，我们能够实现更好的控制效果，提高系统的稳定性和精度。
