光学系统设计五

光学系统设计(五)
一、单项选择题(本大题共 20小题。每小题 1 分,共 20 分)

在每小题列出的四个备选项中只有一个是正确的,请将其代码填写在题后
的括号内。错选、多选或未选均无分。
1.对于密接双薄透镜系统,要消除二级光谱,两透镜介质应满足 ( )。
A.相对色散相同,阿贝常数相差较小 B.相对色散相同,阿贝常数相
差较大
C.相对色散相差较大,阿贝常数相同 D.相对色散相差较小,阿贝常
数相同
2.对于球面反射镜,其初级球差表达公式为 ( )。
A.2h81L B. 2h81L C. 2h41L D.


2

h41L

3.下列光学系统中属于大视场大孔径的光学系统是 ( )。
A.显微物镜 B.望远物镜 C.目镜 D. 照相物镜
4.场曲之差称为 ( )。
A.球差 B. 彗差C. 像散 D. 色差
5.初级球差与视场无关,与孔径的平方成 ( )。
A.正比关系 B.反比关系 C.倒数关系 D.相反数关系
6.下面各像差中能在像面上产生彩色弥散斑的像差有( )。
A.球差 B.场曲 C.畸变 D.倍率色差
7.不会影响成像清晰度的像差是 ( )。
A.二级光谱 B.彗差 C.畸变 D.像散
8.下列光学系统中属于大视场小孔径的光学系统是 ( )。
A.显微物镜 B.望远物镜 C.目镜 D. 照相物镜
9.正弦差属于小视场的 ( )。
A.球差 B. 彗差C. 畸变 D. 色差
10.初级子午彗差和初级弧矢彗差之间的比值为 ( )。
A.3:1 B.4:1 C.5:1 D.2:1
11.光阑与相接触的薄透镜重合时,能够自动校正 ( )。
A.畸变 B.场曲 C.球差 D.二级光谱
12.在子午像差特性曲线中,坐标中心为zB,如0B位于该点左侧,则畸
变值为 ( )。
A.正值 B.负值 C.零 D.无法判断

13.厚透镜之所以在校正场曲方面有着较为重要的应用,是因为

( )。
A.通过改变厚度保持场曲为零 B.通过两面曲率调节保持光焦
度不变
C.通过改变厚度保持光焦度不变 D.通过两面曲率调节保持场曲
为0
14.正畸变又称 ( )。
A.桶形畸变 B.锥形畸变 C.枕形畸变 D.梯形畸
变
15.按照瑞利判断,显微镜的分辨率公式为 ( )。
A.NA5.0 B. NA61.0 C.D014 D.

D
012


16.与弧矢平面相互垂直的平面叫作 ( )。
A.子午平面 B.高斯像面 C.离焦平面 D.主平面
17.下列软件中,如今较为常用的光学设计软件是 ( )。
A.abr软件 B.OPD88软件 C.ZEMAX软件 D.AutoCAD软件
18.光学传递函数的横坐标是 ( )。
A.波长数 B.线对数/毫米 C.传递函数值 D.长度单位
19.星点法检验光学系统成像质量的缺陷是 ( )。
A.不方便进行,步骤复杂 B.属主观检验方法,不能量化
C.属客观检测方法,但精度低 D.计算复杂,应用不便
20.波像差就是实际波面与理想波面之间的 ( )。
A.光程差 B.几何像差 C.离焦量 D.距离差
二、填空题(本大题11小题。每空1分,共20 分)
请在每小题的空格中填上正确答案。错填、不填均无分。
21.物体位于无穷远,则对于同一光焦度薄透镜而言,阿贝常数值越大,
色差越 。
22.对于激光光学系统,不需要校正的像差是 ;对于反射镜
系统,不需要校正的像差是 ;对于平行平板,不需要校正的
像差是 。
23.萤石在校正二级光谱方面有着非常重要的应用,其参数为43385.1nD,
00454.0nnCF
,则其阿贝常数为 。

24.单个折射球面的三对无球差点位置
是 、 、 。
25.在表示畸变时,通常采用相对畸变,其表达公式为 。
26.一双胶合薄透镜组,若0CI,则IIC 。
27.在轴外像差Utg'y特性曲线中,若一圆滑曲线关于'y轴完全对称,
则系统的细光束子午场曲tx 。
28.只含初级和二级球差的望远物镜,校正球差后,使边缘光球差0Lm,
其边缘带高级球差为0.5mm,则0.707L ,为使波像差最小,离
焦后其最佳像面应位于理想像点 侧 毫米处。
29.反射棱镜处于会聚光路中,除 ,其它像差均存在。

30.通常情况下,应在光学系统的 带校正球差,在 带

校正位置色差。
31.完全对称式光学系统,当1时,可以消除的像差
有 、 、 。
三、名词解释(本大题共5 小题。每小题2 分,共 10 分)
32.像差:
33.二级光谱:
34.焦深:
35. 正弦差:
36.复消色物镜:
四、简答题(本大题共 6 小题。每小题 5 分,共30 分)
37.简述瑞利判断和斯托列尔准则,二者有什么关系?
38.完全对称式系统,当1时,垂轴像差与沿轴像差有何特性?
39.消像差谱线的选择有何原则?
40. 一物体的峰-谷比(peak to valley)是23.0,问是否满足Rayleigh
条件?

41. 近视眼应佩戴何种透镜加以矫正?为什么?

42. 密接双薄透镜系统,光焦度已知,若要消位置色差,试确定其光焦
度分配?
五、综合应用题(本大题共 2 小题。每小题10 分,共20分)
43. 一双分离薄透镜系统,其主光线与高斯像面交点的高度为9.82mm,相
对畸变值为3%,试求理想像高。
44. 设计一齐明透镜,第一面曲率半径95mmr1,物点位于第一面曲率
中心处,第二球面满足启明条件,若该透镜厚度5mmd,折射率5.1n,
该透镜位于空气中,求
(1)该透镜第二面的曲率半径;
(2)该启明透镜的垂轴放大率。

合集下载

光学工程知识点总结

光学工程知识点总结

光学工程知识点总结1. 光学基础知识光学是物理学中研究光及其相互作用的科学。

在光学领域,我们需要了解光的传播规律、光的波动性质、光的折射、反射、散射等基本知识。

光学的基础知识为光学工程师设计光学系统提供了理论基础。

2. 光学系统设计光学系统设计是光学工程的核心内容之一。

光学系统通常包括光源、透镜、反射镜、光栅等光学元件,以及对光进行探测和分析的部件。

光学系统设计需要考虑光学元件的性能参数、光路的布局、系统成像质量等因素,以实现特定的光学功能。

3. 光学材料光学材料是构成光学系统的重要组成部分。

不同的应用领域对光学材料的性能要求各不相同。

光学材料通常需要具有良好的透明性、高折射率、低散射率等特点,以适应不同的光学系统设计需求。

4. 光学器件制造技术光学器件制造技术是光学工程的重要组成部分。

光学器件通常需要具有高精度、高表面质量和良好的光学性能。

常见的光学器件制造技术包括光学表面精加工、光学薄膜涂覆、光学玻璃加工等。

5. 光学系统测试光学系统测试是保证光学系统性能的重要手段。

光学系统测试需要考虑光学成像、光学畸变、光学材料特性等问题,以验证系统设计和制造过程中的各项性能指标是否符合要求。

6. 光学工程应用光学工程在各个领域都有广泛的应用。

例如,光学通信系统是当今信息传输中最主要的传输方式,光学显微镜在生物科学中有重要的应用,激光技术在材料加工、医疗治疗等领域也有重要应用。

总的来说,光学工程是一门重要的交叉学科,它涉及了光学原理、材料科学、光学器件制造技术等多个领域。

光学工程的发展为现代科技领域的发展提供了重要支撑,也为人类社会的发展带来了诸多便利。

希望本文的介绍能够让读者更好地了解光学工程的相关知识,对此领域有更深入的认识。

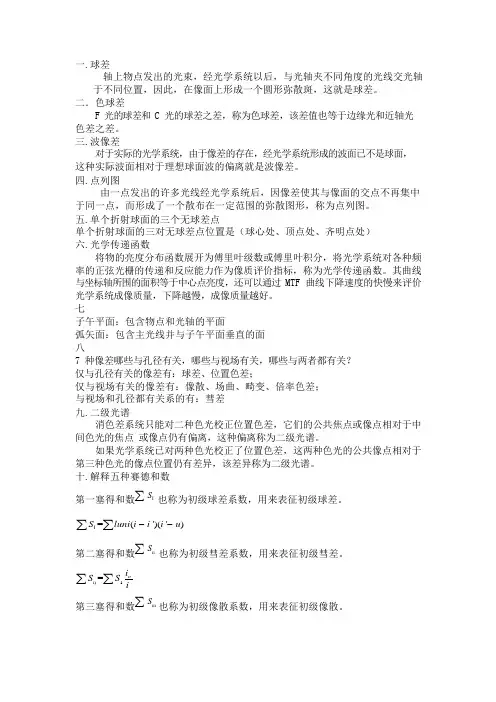

光学设计考点总结
