SBS改性沥青老化研究现状综述
SBS复合改性沥青的改性机理及路用性能研究(1)
Analysis method to improve the stability of the polymer modified asphalt and segregation principle, then focus on the stabilizer and modifier content on composite modified asphalt penetration, ductility, softening point and viscosity index were studied, composite modified asphalt the best SBS and granulate dosage choice theory and data support.
stability, viscosity
IV
目录
第一章 绪论 ............................................................................................................................ 1 1.1 研究背景及意义 ...........................................................................................................1 1.2 国内外研究现状 ...........................................................................................................2 1.3 主要研究内容 ...............................................................................................................5
SBS改性沥青 发展与前景
从图中可以看出， 橡胶沥青的延度， 从图中可以看出，SBS橡胶沥青的延度，随SBS 橡胶的掺量的增 橡胶沥青的延度 加而增大， 掺量时， 加而增大，在3%-6%的SBS掺量时，延度大幅度上升，超过 的 掺量时 延度大幅度上升，超过7% 之后，上升幅度逐渐减小，说明SBS沥青的弹性随 的掺量增 沥青的弹性随SBS的掺量增 之后，上升幅度逐渐减小，说明 沥青的弹性随 大而提高。 大而提高。
SBS改性剂对沥青的影响 SBS改性剂对沥青的影响
在沥青中加入SBS之后，在温度与机械的作用下， 之后，在温度与机械的作用下， 在沥青中加入 之后 首先聚苯乙烯段（ 段 软化流动， 首先聚苯乙烯段（PS段）软化流动，聚丁二烯 （PB段）则充分吸收沥青中的油分和软沥青的 段 组分，使体积发生膨胀，形成海绵状。冷却后， 组分，使体积发生膨胀，形成海绵状。冷却后， PS再度硬化，形成物理交联的网状结构，沥青则 再度硬化， 再度硬化 形成物理交联的网状结构， 进入其三维网状结构，成为有机的高分子弹性体， 进入其三维网状结构，成为有机的高分子弹性体， 像橡胶一样具有很大的弹性变形能力， 像橡胶一样具有很大的弹性变形能力，使沥青的 温度稳定性、力学性能、 温度稳定性、力学性能、低温性能得到大大的改 善。
自由体积理论认为任何液体或固体的体积均由分子的占有体积和 自由体积理论认为任何液体或固体的体积均由分子的占有体积和 未被占有的“孔穴”自由体积组成。 未被占有的“孔穴”自由体积组成。而SBS 改性沥青的制备温度 远高于玻璃化温度,其中高弹态体积随温度升高会产生膨胀 其中高弹态体积随温度升高会产生膨胀, 远高于玻璃化温度 其中高弹态体积随温度升高会产生膨胀 这是 由占有体积和自由体积的膨胀引起的。由于SBS 的体积膨胀 其自 的体积膨胀, 由占有体积和自由体积的膨胀引起的。由于 由体积为容纳沥青小分子提供了便利条件, 同时SBS 自身的链段微 由体积为容纳沥青小分子提供了便利条件 同时 布朗运动变得更加活跃。 布朗运动变得更加活跃。 热力学理论则认为在平衡相转变过程中其自由能的变化是连续的 热力学理论则认为在平衡相转变过程中其自由能的变化是连续的 (实际上 实际上SBS 与基质沥青作用过程中 与基质沥青作用过程中SBS 表面未必处于热力学平衡 实际上 状态, 但其自由能变化仍是连续的) 状态 但其自由能变化仍是连续的 , SBS 与基质沥青的溶胀作用实 际上包含以下几个主要方面。 际上包含以下几个主要方面。
SBS改性沥青应力吸收层性能研究

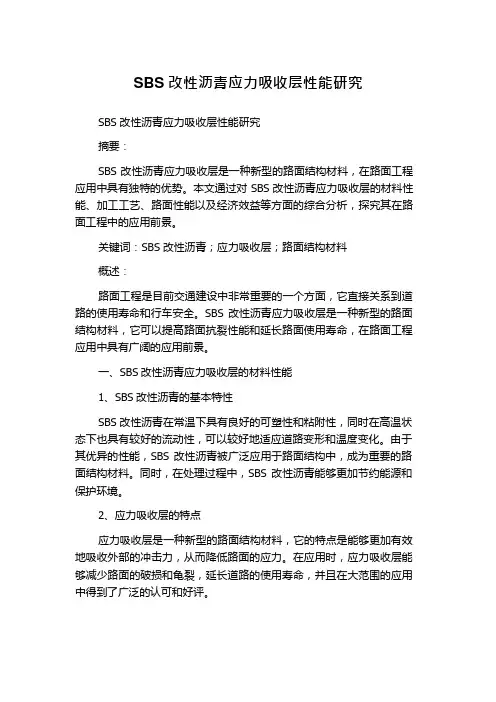

SBS 改性沥青应力吸收层性能研究SBS 改性沥青应力吸收层性能研究摘要：SBS 改性沥青应力吸收层是一种新型的路面结构材料，在路面工程应用中具有独特的优势。
本文通过对SBS 改性沥青应力吸收层的材料性能、加工工艺、路面性能以及经济效益等方面的综合分析，探究其在路面工程中的应用前景。
关键词：SBS 改性沥青；应力吸收层；路面结构材料概述：路面工程是目前交通建设中非常重要的一个方面，它直接关系到道路的使用寿命和行车安全。
SBS 改性沥青应力吸收层是一种新型的路面结构材料，它可以提高路面抗裂性能和延长路面使用寿命，在路面工程应用中具有广阔的应用前景。
一、SBS 改性沥青应力吸收层的材料性能1、SBS 改性沥青的基本特性SBS 改性沥青在常温下具有良好的可塑性和粘附性，同时在高温状态下也具有较好的流动性，可以较好地适应道路变形和温度变化。
由于其优异的性能，SBS 改性沥青被广泛应用于路面结构中，成为重要的路面结构材料。
同时，在处理过程中，SBS 改性沥青能够更加节约能源和保护环境。
2、应力吸收层的特点应力吸收层是一种新型的路面结构材料，它的特点是能够更加有效地吸收外部的冲击力，从而降低路面的应力。
在应用时，应力吸收层能够减少路面的破损和龟裂，延长道路的使用寿命，并且在大范围的应用中得到了广泛的认可和好评。
二、SBS 改性沥青应力吸收层加工工艺SBS 改性沥青应力吸收层的加工工艺较为简单，一般包括以下几个环节：1、材料准备：按照比例将SBS 改性沥青、沙子、石子、纤维等原料配制好，保证其质量和比例。
2、搅拌均匀：将上述原料加入到搅拌机中，进行混合和搅拌，保证混合均匀，同时确保搅拌时间适当。
3、施工：将混合后的材料直接施工到路面上，进行平整和压实。
施工时要保证施工厚度均匀，并且应避免施工过于繁琐和复杂。
三、SBS 改性沥青应力吸收层的路面性能1、增加路面抗裂性能SBS 改性沥青应力吸收层的加入能够很好地提高路面的抗裂性能，从而增加路面的使用寿命。
紫外线光照辐射的SBS改性沥青老化研究现状

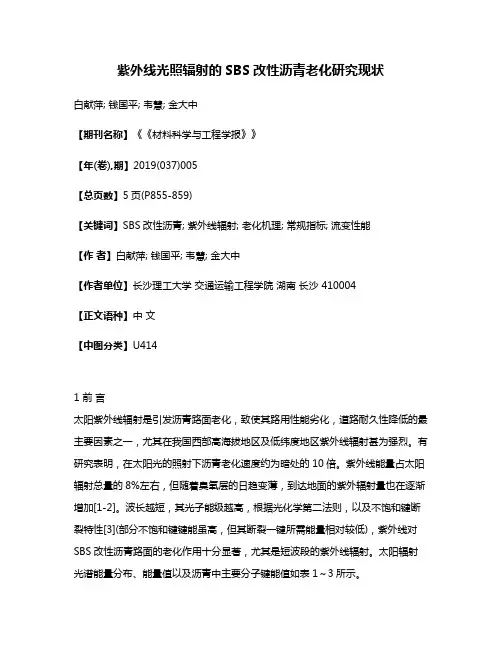

紫外线光照辐射的SBS改性沥青老化研究现状白献萍; 钱国平; 韦慧; 金大中【期刊名称】《《材料科学与工程学报》》【年(卷),期】2019(037)005【总页数】5页(P855-859)【关键词】SBS改性沥青; 紫外线辐射; 老化机理; 常规指标; 流变性能【作者】白献萍; 钱国平; 韦慧; 金大中【作者单位】长沙理工大学交通运输工程学院湖南长沙 410004【正文语种】中文【中图分类】U4141 前言太阳紫外线辐射是引发沥青路面老化，致使其路用性能劣化，道路耐久性降低的最主要因素之一，尤其在我国西部高海拔地区及低纬度地区紫外线辐射甚为强烈。
有研究表明，在太阳光的照射下沥青老化速度约为暗处的10倍。
紫外线能量占太阳辐射总量的8%左右，但随着臭氧层的日趋变薄，到达地面的紫外辐射量也在逐渐增加[1-2]。
波长越短，其光子能级越高，根据光化学第二法则，以及不饱和键断裂特性[3](部分不饱和键键能虽高，但其断裂一键所需能量相对较低)，紫外线对SBS改性沥青路面的老化作用十分显著，尤其是短波段的紫外线辐射。
太阳辐射光谱能量分布、能量值以及沥青中主要分子键能值如表1～3所示。
沥青路面是我国公路主要类型，我国现有的13.1万公里高速公路中，90%为沥青路面，而SBS改性沥青以其优良的高低温路用性能在国内外的改性沥青中所占比例高达50%以上[4]。
随着我国“十三五”规划的实施和“一带一路”互联互通开放通道的建设，公路网的布局重点将向西部和低纬度等强烈紫外线辐射地区转移。
目前，国内外对于沥青的热养老化研究已趋于成熟，而相对于紫外线老化的研究则甚少。
相关研究表明，沥青的热养老化与紫外线老化研究机理并不相同[5]，且SBS改性沥青的老化与基质沥青老化有所差异。
再者，我国现有的沥青性能评价体系中，并未涉及到紫外线对其老化的影响。
因此，有必要对SBS改性沥青及其混合料紫外线老化性能进行深入综合研究。
表1 地面太阳辐射光谱能量分布Table 1 Spectral energy distribution of ground solar radiationSpectral regionUV-BUV-AVisible lightInfrared lightTotalWavelength/nm280～320320～360360～400400～780780～3000The total amount/%0.42.43.25044100表2 不同波段光的能量值Table 2 Energy values of light at different wavelengthsWavelength/nm2003004204705305806207001000Energy/kJ·m ol-1595.5397.1283.6253.5224.8205.3192.1170.2119.1表3 沥青中主要分子键能值Table 3 Main molecular bond energy values of asphaltChemical bondO-HC-FC-HN-HC-OC-CC-ClC-NEnergy/kJ·mol-1463441.2413.6389.3351.6347.7328.6290.92 SBS改性沥青紫外线老化表征方法2.1 老化评价指标我国现行规范中主要采用(旋转)薄膜烘箱老化试验前后的质量损失、软化点增值、残留针入度比、低温残留延度和60℃黏度变化等指标来评价沥青老化行为。

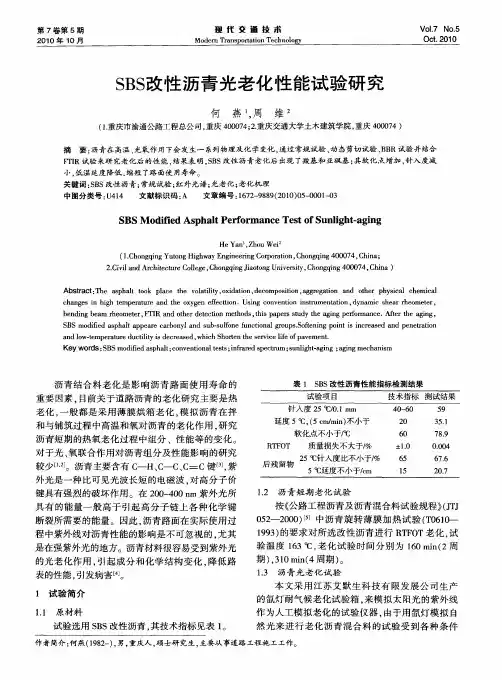

SBS改性沥青光老化性能试验研究
Ｓ Ｓ ｍｏ ｉ ｅ ｓ ｈ ｌ ａ ｐ ａ ｅ ｃ ｒ ｏ ｙ ｎ ｕ ・ｕ ｆｎ ｕ ｃｉｎ ｌｇ ｏ ｐ ． ｏｔ ｎ ｎ ｏｎ ｓｉ ｃ ｅ ｓ ｄ ａ ｄ ｐ ｎ ｔａｉ ｎ Ｂ ｄ ｔ ｄ ａ ｐ ａｔ ｐ ｅ ｒ ａ ｂ ｎ ｌａ ｄ ｓ ｂ ｓ ｌ ｅ ｆ ｎ ｔ ａ ｒ ｕ ｓ ｆｅ ｉ ｇ ｐ ｉｔｉ ｎ ｒ ａ ｅ ｎ ｅ ｅ ｒ ｔ ￣ ｏ ｏ Ｓ ｏ
沥青结合料老化是影响沥青路 面使 用寿命 的 重 要 因素 ，ቤተ መጻሕፍቲ ባይዱ目前关 于道 路 沥青 的 老化 研究 主要 是 热
老 化 ， 般 都 是 采 用 薄 膜 烘 箱 老 化 ， 拟 沥 青 在 拌 一 模 和 与铺 筑 过程 中高温 和 氧对 沥 青 的老 化 作 用 ， 究 研 沥青 短 期 的热 氧 老化 过 程 中组 分 、性 能等 的变 化 。
Ｋｅ ｒ ｓ Ｓ Ｓｍｏ ｉｅ ｓ ｈ ｌ；ｏ ｖ ｎｉｎ ｌｅｔ ； ｆ ｒｄｓ ｅ ｔ ｍ；ｕ ｌ ｈ－ｇｎ ａ ｉｇｍｅ ｈ ｎｓ ｙｗｏ ｄ ： Ｂ ｄｆ ｄａｐ ａｔｃ ｎ ｅ ｔ ａ ｓｓ ｉ ｒ ｅ ｐ ｃｒ ｉ ｏ ｔ ｎ ａ ｕ ｓｎ ｉ ｔａ ｉｇ；ｇｎ ｃ ａ ｉｍ ｇ
ＨｅＹａ Ｚｈｏ ｅ ｎ， ｕＷ ｉ
（．ｈｎ ｑｎ ｕｏ ｇ ｇｗ ｙ ｎ ｉｅｒ ｇ ｏｐ ｒｔ ｎ Ｃ ｏ ｇ ｉ ０ ０ ４ Ｃ ｉａ １Ｃ ｏ ｇｉｇ ｔ ｈ ａ ｇ ｅｉ ｒｏａ ｏ ，ｈ ｎｑｎ ４ ０ ７ ， ｈｎ ； Ｙ ｎ Ｈｉ Ｅ ｎ ｎＣ ｉ ｇ
２Ｃｖ ａ ｄ ｒｈｔ ｔｒ ｏ ｅｅ Ｃ ｏ ｇｉｇ ｉ ｔｎ ｎｖｒｉ ，ｈ ｎｑｎ ０ ０４ Ｃ ｉａ） ．ｉ［ ｎ ｃ ｉｃｕｅＣ ｌ ｇ ， ｈｎ ｑｎ ａ ｏｇＵ ｉ ｓｙ Ｃ ｏｇ ｉｇ ０ ７ ， ｈｎ ｉ Ａ ｅ ｌ Ｊｏ ｅ ｔ ４
SBS改性沥青老化特性分析

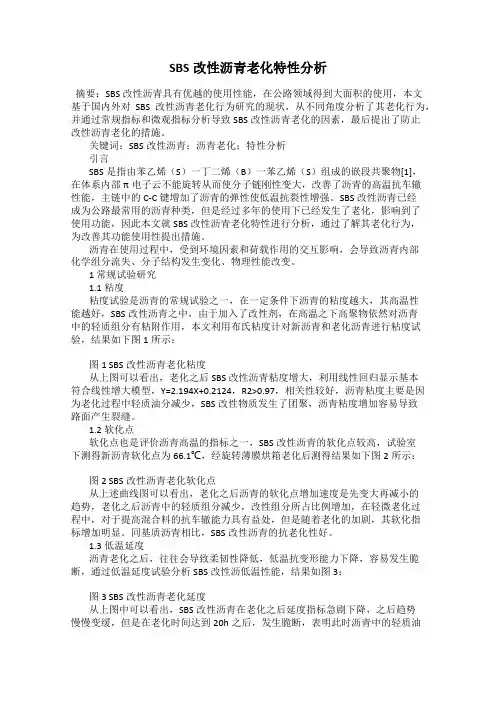

SBS改性沥青老化特性分析摘要：SBS改性沥青具有优越的使用性能，在公路领域得到大面积的使用，本文基于国内外对SBS改性沥青老化行为研究的现状，从不同角度分析了其老化行为，并通过常规指标和微观指标分析导致SBS改性沥青老化的因素，最后提出了防止改性沥青老化的措施。
关键词：SBS改性沥青；沥青老化；特性分析引言SBS是指由苯乙烯（S）一丁二烯（B）一苯乙烯（S）组成的嵌段共聚物[1]，在体系内部π电子云不能旋转从而使分子链刚性变大，改善了沥青的高温抗车辙性能，主链中的C-C键增加了沥青的弹性使低温抗裂性增强。
SBS改性沥青已经成为公路最常用的沥青种类，但是经过多年的使用下已经发生了老化，影响到了使用功能，因此本文就SBS改性沥青老化特性进行分析，通过了解其老化行为，为改善其功能使用性提出措施。
沥青在使用过程中，受到环境因素和荷载作用的交互影响，会导致沥青内部化学组分流失、分子结构发生变化、物理性能改变。
1 常规试验研究1.1粘度粘度试验是沥青的常规试验之一，在一定条件下沥青的粘度越大，其高温性能越好，SBS改性沥青之中，由于加入了改性剂，在高温之下高聚物依然对沥青中的轻质组分有粘附作用，本文利用布氏粘度计对新沥青和老化沥青进行粘度试验，结果如下图1所示：图1 SBS改性沥青老化粘度从上图可以看出，老化之后SBS改性沥青粘度增大，利用线性回归显示基本符合线性增大模型，Y=2.194X+0.2124，R2>0.97，相关性较好，沥青粘度主要是因为老化过程中轻质油分减少，SBS改性物质发生了团聚，沥青粘度增加容易导致路面产生裂缝。
1.2软化点软化点也是评价沥青高温的指标之一，SBS改性沥青的软化点较高，试验室下测得新沥青软化点为66.1℃，经旋转薄膜烘箱老化后测得结果如下图2所示：图2 SBS改性沥青老化软化点从上述曲线图可以看出，老化之后沥青的软化点增加速度是先变大再减小的趋势，老化之后沥青中的轻质组分减少，改性组分所占比例增加，在轻微老化过程中，对于提高混合料的抗车辙能力具有益处，但是随着老化的加剧，其软化指标增加明显。
SBS改性沥青老化分析研究
物， 在热、 氧、 紫外线作用下发生的挥发、 氧化、 断链、 聚合等 聚合反应为主， 使４ 种组分中沥青质含量明显增多ｌ ２ ＿ 。 ４种组
物理化学作用，导致沥青 内部分子结构和化学组分发生变 分相互的转化关系如图 １ 所示。 化， 逐渐呈现硬化和脆化的特征。沥青老化分为短期老化和 长期老化， 在老化过程中沥青会发生一系列物理和力学性能 变化பைடு நூலகம் ” 。
本文对 Ｓ Ｂ Ｓ 改性沥青的热老化和紫外老化过程进行 了 深入分析，并且在反应机理上分别剖析了老化过程对改性 沥青的化学结构、组成及物理性能的影响，为进一步提升 Ｓ Ｂ Ｓ 改性沥青的抗老化性能提供理论依据， 具有重要的现实 意 义。
斩癯 建巍
中 国 科 技 核 心 期 刊
Ｓ Ｂ Ｓ改性沥青老化分析研究
SBS改性沥青老化及再生技术研究
Ｃ ｒｚ 、 ｏ ｉ 庞凌 、 ｔｏ Ｊ王志涛 等采用红外光谱法对老
化 基质 沥青 与老化 改性 沥青进 行分 析 ， 果表 明 ， 结 改 性沥 青老 化过 程 中生成 的羟基 和亚 矾 的量 少 于基质 沥青 ， 明改 性 沥 青 氧化 反 应 被 抑 制 。Ｄ ｒｎａ 、 说 ａａｇ¨
断增大。因此 由沥青四组分理论可以将基质沥青老
第１ ０期
窦刚玉等 ： ５ ５ 改性沥青老化及再生技术研究 Ｂ
・ ７・
分子 间 的 自由基 构 成 链 式反 应 ， 而使 化 学 反应 不 从 断进行 下 去 Ｊ Ｂ 。Ｓ Ｓ改 性 沥 青 加 工 过程 中 ，Ｂ Ｓ Ｓ高
质 的沥青 质之 间 的溶 度参 数 发 生 变化 ， 破坏 了他 们 的相容 性 ， 成 沥 青性 质 的恶 化 。沥 青再 生 就 是采 造 取措施 来 改善 沥青 的相容 性 。对 两种 理论 的沥青 再 生机理 分析 得 出 同一结 论 ， 老化 沥 青 的再 生 可 以通 过添加 低粘 度油 分 ， 尤其 是 芳 香 族 油分 的方 法来 实 现 。对 于 改性沥 青再 生机理 的研 究主要 是将 基质 沥 青 再生 机理 的研 究成 果 与 改 性 沥青 的特 点 相结 合 ， 分 析改 性沥青 再 生机理 。
芳 香 酚 — 质 — 一 沥 青质 — 一 更 大 分 子 胶
过程 中， 经受较高温度、 光照、 雨水以及交通荷载等 多 种 因素 的作 用下 发生 了一 系列 物理 、 化学 变化 ， 如 挥发、 氧化 、 缩合等 ， 这些反应使得沥青内部分子结 构 和化 学组分 发 生 变 化 ， 沥青 发生 老 化 。为 了提 升
合 国内外研 究成果 ， 总结 Ｓ Ｓ Ｂ 改性 沥青老化机理 ， 归纳沥青老化 理论 ； 而后依 靠组分调 节理论 与相容性理 论 ， 出 指
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年8月#综述#石油沥青PETROLEUMASPHALT
第27卷第4期
SBS改性沥青老化研究现状综述曹青霞-(1.重庆交通大学,重庆如加74;2,何兆益-,李庆,中铁二十局集团第六工程有限公司,西安71016)
摘要:基于国内外部分关于SBS改性沥青老化研究报道,分别从热老化!紫外光老化!水老化的角度分析了SBS改性沥青的老化行为"通过常用的宏观指标(常规指标!SHRP指标)和微观指标(红外光谱!凝胶色谱图)分析表明:SBS改性沥青在热氧!紫外线和水的作用下,均会导致基质沥青和SBS改性沥青的老化,紫外线的老化作用比热氧的老化作用更加明显,但是对水老化的研究还处在起步阶段,在今后的研究中要引起足够的重视"关键词:SBS光老化热老化水老化再生
SBS是指由苯乙烯(S)一丁二烯(B)-苯乙烯(S)的嵌段共聚物,SBS之所以能够很好的改善沥青的高低温性能,主要是由于其中的S段由聚苯(撑)组成,这种大共扼体系中二电子云没有轴对称性,不能内旋转,所以分子链的刚性极大,在高温下不易变形,从而提高沥青的高温性能川"同时,sBs中的B段是丁二烯的聚合物,这种主链上由C一C单键组成的高分子,柔顺性非常好,在低温下具有一定的弹性和流动性,因此可以改善沥青的低温抗裂性"SBS改性沥青以其优异的性能,在世界范围内得到广泛的应用,其在上面层的使用率约为80%,而中面层的使用率也占了30%左右"但是随着道路使用,很多改性沥青混凝土道路已经达到了其使用年限,并且在大气作用下发生了不同程度的老化,马上面临着大修和改建"因此,笔者在阅读大量的国内外文献的基础上,总结了SBS改性沥青在不同的老化条件下各方面性能发生的变化,以便更好地认识改性沥青的老化机理,在此基础上提出一些开发改性沥青再生剂的观点"1老化SBS改性沥青的研究沥青的老化是指沥青从炼油厂被炼制出来后,在贮存!运输!施工及使用过程中,由于长时间地暴露在空气中,在环境因素如受热!氧气!阳光和水的作用下,发生一系列的挥发!氧化!聚合,乃至沥青内部结构发生变化,同时发
生性质!结构变化,导致路用性能劣化的过程"因此,很多研究都是从导致沥青老化的几个因素(光!热!水)出发,在实验室通过模拟自然条件来研究沥青的老化过程,其中研究最多的是沥青的热老化,紫外光老化后来也得到很多研究者的重视,水老化研究的相当少些"1.1热老化作用下的研究沥青的热老化是最早引起国内外研究者的重视,也是目前研究沥青老化比较成熟的一个领域"目前对于沥青老化的模拟,国际上主要采用薄膜烘箱试验!旋转薄膜烘箱试验(TFOT!RT-FOT)和压力老化试验(PAv)分别模拟短期老化和长期老化"1969年STM将TFOT确立为模拟短期老化的标准试验方法"RTFOT试验在1959年首次由加利福尼亚公路分局提出,1970年,ASTM将RTFOT作为标准试验方法"xiaohuLu[.]等通过红外光谱研究发现,sBs虽然不能阻止沥青老化过程中碳基的生成,但是,老化后改性沥青的流变性能优于基质沥青"cortizo1.]等用凝胶过滤层析研究了不同结构和分子量的SBS热分解对改性沥青物理和流变性能的影响,来评价改性剂分解对改性沥青的性能影
收稿日期:2013一03一29"作者简介:曹青霞,女,1988年出生,甘肃陇西人,硕士研究生,主要研究方向为路面材料的改性"E一mal:928374392@qq-eomo基金项目:国家自然基金(E080703)石油沥青2013年第27卷响"结果表明:老化后大分子物质和强极性化合物(碳基和梭基)的含量增加"MotoyuldSuga-n"[42等在研究中同样得出这个结论,同时发现沥青中的轻组分(芳香分)促进SBS的降解,而沥青质能抑制SBS的降解"应荣华!郑健龙1.2通过RTFOT对沥青进行短期老化,然后再用PAv对热老化后的沥青进行不同时间的老化,然后对不用老化程度的沥青进行常规性能的测试,以及不用温度下的豁度!蠕变劲度和蠕变变化速率!动态豁弹性参数的试验,拟定了藕合PAv老化时间:的沥青勃度方程,首次提出了沥青藕合老化的概念"陈华鑫等1/2采用RTFOT和PAv对4种SBS改性沥青进行老化,并借助红外光谱(Plq,R)试验和凝胶色谱渗透(GPC)试验,分析了SBS改性沥青的老化机理,结果表明:SBS改性沥青的老化是由基质沥青的氧化硬化和SBS老化降解共同作用的结果"从艳丽1.]采用TFoT和PAv,考察了稳定剂和胶粉对SBS改性沥青老化规律的影响,利用钻温曲线!红外光谱和荧光显微镜分别研究了沥青老化后的温度敏感性和显微性质的变化"原健安E.J以胜利100号沥青为例,按重均分子量M将沥青组分划分为三个部分:M<4000,M=4000一1000,M>10000(或M>30000),研究温度变化对沥青老化性能的影响,结果如图l所示:小分子量在lro一120e时急剧减小,大分子量在140e开始快速增加"因此,胜利100号在110一120e时小分子组分开始挥发,从140e开始,小分子之间发生聚合反应,导致大分子分子
量增加,沥青质含量增加"
盯邓26习1人协一,-李兰仁仁
巨三困M二4000~1000())
110120130140150160170温度/e110120130140150160170
温度/e
%.人一习司叭!一M>100000
四邓27加25别31
习织价1八咯-一
110120130140150160170i,l度/e110120130140150160170
温度/e
图1组分含量一老化温度关系曲线1.2紫外光条件下的老化研究沥青材料主要是由碳!氢!氧!氮等元素组成的有机高分子材料"沥青材料受到紫外线辐射后,它的C一H,C一C,C=C键断裂,生成了自由基R+,R十与O:反应,生成ROO+"KemP[98等研究发现,紫外光使沥青薄膜表层5-10协m发生硬化"Tia[.0]对沥青混合料热氧化与
紫外光老化相结合的方法模拟其在使用过程中的长期老化,提出虽然沥青混合料的老化只发生在表面,但紫外光老化是沥青混合料老化的主要原因"王吉生!王旭东1川采用正交试验的方法,系统地研究了沥青光老化过程中光和热两个因素分别对光老化过程的影响程度,并引人贡献率指标将各个因素所起的作用以量化的的形式进行表第4期曹青霞等.SBS改性沥青老化研究现状综述现"徐鸥明102等通过对克拉玛依重交通90号(KLMgO号)沥青和SBS改性沥青进行紫外光老化对比试验,研究发现不管是基质沥青还是改性沥青,紫外光老化过程中的碳基官能团吸收峰(1704cm一.)强度变化比亚矾基官能团的吸收峰(10咒cm一.)的明显"图2为碳基及亚矾吸收峰强度与紫外线老化时间的关系曲线"由图2可见,克拉玛依90号沥青在紫外光老化过程中碳基和亚枫基的变化出现先增加后减小的趋势,而对于SBS改性沥青从开始老化至240h碳基和亚矾基的变化比较小,继续老化至720h变化比较明显,随后变化趋于平缓"总体来讲,克拉玛依90号沥青在24Oh就发生深度老化,而SBS改性沥青在1Zooh才发生深度老化,可见SBS改性沥青的耐紫外光老化的性能明显强于基质沥青"魏荣梅等1-32在较高的温度下对两种基质沥青(AH一70!AH一90)进行了紫外光老化,研究发现,两种沥青的饱和分!芳香分和沥青质的变化趋势基本相同,均表现为饱和分含量变化很小,芳香分含量显著降低,沥青质含量显著增大,而两种沥青的胶质含量变化有明显的差异"涂娟等[-4]在试验中得出同样的结论,见表1"何燕!周维10一01等将sBs改性沥青在高温!光氧作用下进行了对比性试验,结果发现:SBS改性沥青在老化后出现了梭基和亚枫基,其软化点增加,针人度减小,低温延度降低,缩短了路面使用性能"0.220.200180.160.140.120100.08
十KIJM90号1704/14611*SBS改性1704/14611
+KIM90号1032/14611十SBS改忆I三1032/14611
兰仁誉
0.06}02404807209601200
紫外线老化时I.li]/h
图2拨基及亚矾吸收峰强度与紫外线老化时间的关系
表1国创I一D级SBS改性沥青老化前后四组分分析试样沥青质,%饱和分,%芳香分,%胶质,%SBS改性沥青热老化后紫外辐射16d(2个月)紫外辐射24d(3个月)
14.06126846.3626.90巧.9912.49闷49826.5417.3312.49月4.6825.5017.5212.60月4.3925.49
},有水分作用}1,无水分影响}
逆纽(屹瑞口\如勺1.3水老化条件下的研究Cha币"Duhaut1.82等研究了雨水冲洗对沥青性能的影响,并进行丁GC一MS(气相色谱一质谱联用仪)分析,结果表明:水洗导致巧个碳原子以下小分子物质减少"杨小莉[.9]认为水的
pH值对沥青中的沥青质!酸性分的油一水界面张力影响很大,水是造成沥青老化的重要因素之
一,图3为水对沥青老化作用的影响曲线"吕伟民1./]认为在雨水的作用下,沥青中的可溶性物
质被冲洗掉,会造成沥青的老化变质"李海军!黄晓明12,2提出了在室内沥青长期老化模拟试验中,应该考虑水分条件来提高对沥青老化模拟的准确度"从对沥青SHRP高温性能指标的影响程度来讲,水分的加人可以缩短沥青压力老化试验时间sh以上"
1七一PSR一尸101之4P151之尸20沥青老化时间
图3水对沥青老化作用的影响
2结语a)SBS改性沥青在热氧!紫外光和水的作用下均会发生老化反应,表现为轻质组分(芳
香分)的挥发,小分子量的物质发生聚合反应导致大分子(沥青质)的含量增加,软化点升
