幕墙打胶检查记录
玻璃幕墙技术交底记录(全部)【范本模板】
一玻璃幕墙技术交底记录一、施工工艺(幕墙)1 、加工制作：A、(1)、幕墙在加工前应对设计施工图进行认真的校核,并对已建建筑物的主体结构进行复测,按实际尺寸调整幕墙并经设计单位同意后方可加工组装。
ﻫ(2)、用于加工的幕墙构件的设备、机具应使产品达到幕墙构件加工要求,量具定期进行检测。
ﻫ(3)、严禁使用过期的耐侯硅酮密封胶。
B、加工精度ﻫ(1)、幕墙结构杆件截料前应进行校直调整。
ﻫ(2）、幕墙结构杆件截料长度尺寸的允许偏差,竖杆±１.0mm,横杆±0。
5mm。
ﻫ(３)、截料端头不应有明显加工变形,毛刺不大于0。
2ｍm。
ﻫ(4)、孔位允许偏差为±０。
5mm;孔距允许偏差为±0。
5ｍｍ;累计偏差不大于±1。
0ｍｍ。
（５）、螺纹孔的加工应符合设计要求。
ﻫ（６)、各种构配件尺寸应符合规范要求。
ﻫ二、幕墙安装ﻫA、安装施工准备(1)、构件搬运、吊装时不得碰撞和损伤.(２)、构件应按品种和规格堆放在特种架子或垫子上;在室外堆放时，应采用保护措施。
ﻫ(3)、构件安装前应进行检验与校正;构件应平直、规方，不得有变形和刮痕，不合格的构件不得使用.ﻫ(４）、构件进行钻空、装配接头芯管,安装连接附件等辅助加工时,其加工位置尺寸应正确。
（5)、玻璃幕墙与主体结构连接的锚固件,应在主体结构施工完成,混凝土其强度达到要求后方可进行。
锚固件应牢固、位置准确，锚固件的标高偏差不应大于10ｍm,锚固件的位置与设计偏差不应大于２０mm。
B、施工工序ﻫ(1）工艺流程ﻫ检验、分类堆放构件———测量放线———楼层紧固件安装-—－安装固定支座（竖杆)并抄平、调整———安装固定支座(横杆)一-—安装玻璃密封条、卡———安装玻璃———打耐候胶密封－—－清扫——－验收、交工（2)测量放线主龙骨（竖杆)由于与主体结构锚固，所以位置必须准确，次龙骨（横杆）以竖杆为依托，在竖杆布置完毕后再安装，所以对横杆的弹线可以推后进行.在工作层上放出ｘ、y轴线,用经纬仪定出轴线。

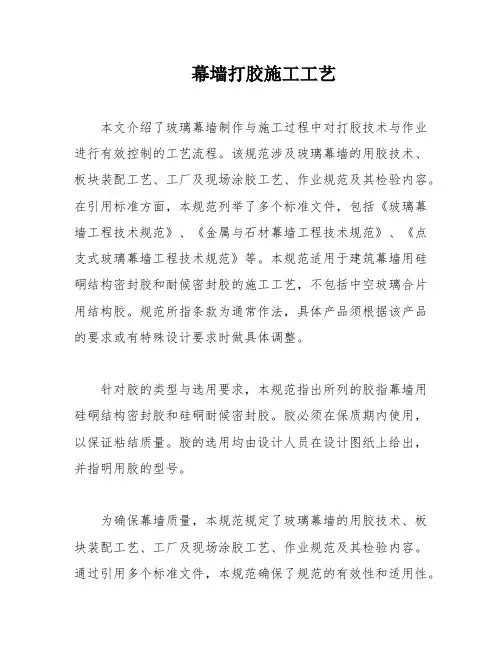

幕墙打胶施工工艺
幕墙打胶施工工艺本文介绍了玻璃幕墙制作与施工过程中对打胶技术与作业进行有效控制的工艺流程。
该规范涉及玻璃幕墙的用胶技术、板块装配工艺、工厂及现场涂胶工艺、作业规范及其检验内容。
在引用标准方面，本规范列举了多个标准文件，包括《玻璃幕墙工程技术规范》、《金属与石材幕墙工程技术规范》、《点支式玻璃幕墙工程技术规范》等。
本规范适用于建筑幕墙用硅硐结构密封胶和耐候密封胶的施工工艺，不包括中空玻璃合片用结构胶。
规范所指条款为通常作法，具体产品须根据该产品的要求或有特殊设计要求时做具体调整。
针对胶的类型与选用要求，本规范指出所列的胶指幕墙用硅硐结构密封胶和硅硐耐候密封胶。
胶必须在保质期内使用，以保证粘结质量。
胶的选用均由设计人员在设计图纸上给出，并指明用胶的型号。
为确保幕墙质量，本规范规定了玻璃幕墙的用胶技术、板块装配工艺、工厂及现场涂胶工艺、作业规范及其检验内容。
通过引用多个标准文件，本规范确保了规范的有效性和适用性。
在胶的类型与选用要求方面，本规范明确了所列的胶种类和选用要求，以保证施工质量。
6.1.2 为了获得较佳的粘结效果，作业应在10～40℃，相对温度40%～80%的环境下进行。
具体胶的使用还需参照该产品的使用说明书。
如果使用环境超出产品使用说明，应通过试验确认后才能施工。
6.1.3 对产品的生产日期、合格证书、检验报告、胶缝验算、粘结性和相容性试验报告进行核对，以确保符合设计要求。
6.1.4 在使用胶之前，需要安排好场所，确保玻璃垫木平整稳定。
6.1.5 操作场所必须具备良好的通风、防火、防爆措施，并遵守有机溶剂使用的技术安全规定。
6.2 对人员的要求6.2.1 实现玻璃幕墙单元件的粘结密封，需要施工操作人员具备高度责任心和严格、熟练的正确操作。
打胶员应具备以下条件：a) 有高度责任心，懂得玻璃幕墙的安全可靠性与施工质量密切相关；b) 熟悉施工工序，能熟练操作，并能看懂工程图纸规定的粘结密封部位及配套材料状况；c) 掌握粘结密封失败后的排故方法和技术安全的基本知识。
打胶、养护环境的温度、湿度记录
专业工长
记录人
湿度范围在40%--75%。温度14°C--28°C。零下10oC和高于40oC
（<5oC）；
集团有限公司
工程名称
麦德龙超市暨紫城商业购物中心
幕墙类别、部位
玻璃幕墙
结构胶名称
硅酮耐候胶
型号及组份
恒业400/双组份
日期
打胶部位
打胶养护温度（摄氏度）
打胶养护湿度oF
环境
养护
记录人
主楼13F
20oC
70%
室内
合格
主楼14F
21oC
70%
室内
合格
主楼15F
20oC
70%
室内
合格
主楼16F
22oC
70%
室内
合格
主楼17F
18oC
70%
室内
合格
主楼18F
15oC
60%
室内
合格
主楼19F
20oC
60%
室内
合格
主楼20F
16oC
60%
打胶、养护环境的温度、湿度记录
施工单位：江苏华悦建设集团有限公司
工程名称
麦德龙超市暨紫城商业购物中心
幕墙类别、部位
玻璃幕墙
结构胶名称
硅酮耐候胶
型号及组份
恒业400/双组份
日期
打胶部位
打胶养护温度（摄氏度）
打胶养护湿度oF
环境
养护
记录人
裙楼1F
20oC
70%
室内
合格
裙楼2F
21oC
70%
室内
合格
裙楼3F
专业质检员
幕墙打胶检查记录
幕墙打胶检查记录幕墙打胶是指对幕墙系统进行密封处理，以达到防水、防尘、防风、保温等功能。
为了确保幕墙打胶的质量，需要进行检查记录。
下面是一份幕墙打胶检查记录的范例，供参考：检查日期：xxxx年xx月xx日检查人员：xxx施工单位：xxx建筑公司检查对象：幕墙打胶一、幕墙打胶材料检查1.确认幕墙打胶所使用的材料是否符合相关标准和规范要求；2.检查胶水的储存条件，是否密封、干燥，并在使用期限内；3.核对胶水批次，确保一致性；4.检查所使用的填充材料是否符合规范要求，如背杆、保护条等。
二、幕墙打胶设备检查1.检查打胶枪和嘴口是否干净，无堵塞或损坏；2.确认打胶机的工作正常，无异常声音或震动。
三、施工现场检查1.检查施工现场是否存在杂物、泥沙等污染物，防止对打胶质量造成影响；2.确认打胶所用表面是否清洁，无油污、灰尘等杂质；3.核对幕墙打胶的设计图纸和技术要求，确保施工符合规范；4.检查胶水使用的温度、湿度等施工环境参数是否符合要求。
四、打胶质量检查1.观察打胶痕迹的质量，检查胶线是否连续、均匀；2.检查打胶缝隙是否饱满，无明显漏胶情况；3.用手轻轻触摸打胶缝隙，检查胶水是否干燥、硬化，无粘手现象；4.检查打胶位置是否与设计要求一致，无脱离或偏差情况；5.对打胶区域进行低压水试验，确保胶水密封性能达标；6.核对幕墙打胶质量检查记录，与实际施工情况相符。
五、其他1.记录施工人员的资质证书和培训情况；2.对发现的问题进行整改和记录，确保施工质量的改进。
以上为幕墙打胶检查记录的内容，通过对施工过程的全面检查，可以确保幕墙打胶的质量和施工的安全性。
同时，检查记录也为后续施工质量评估和纠正提供了依据。
玻璃幕墙玻璃板块注胶记录
中国移动河南公司郑州分公司高新区通信枢纽楼B区外幕墙工程打胶记录批次：第1批部位名称：KFFZ-1，共553块打胶人：监控人：技术负责人：记录时间：2011.3.10～12日打胶记录第一批KFFZ-1的553块玻璃打胶时间为3.10～12日，所使用胶体为中原思蓝德牌双组份硅酮耐候结构密封胶。
1、胶缝处基材的清洁：将二甲苯清洁剂倒在清洁布上，顺一方向依次清洗；用第二块干布擦去未挥发的溶剂。
清洁后的表面，防止第二次污染，搬运时手未触摸。
清洁后30分钟内注胶。
2、粘贴双面胶条：本来按设计位置固定在铝框上，在平面内铝框与玻璃按基准线准确定位。
采用定位夹具确定其准确位置，偏差在±0.5mm以内。
铝框安置完毕，用夹具固定其位置，粘贴双面胶条。
用力下按胶条紧贴铝框，手不得触及粘胶面，在放上玻璃之前，未撕掉胶条的隔离纸。
玻璃放到胶条上一次成功定位，不得来回移动玻璃。
双面胶条保存环境温度为20℃，相对湿度为55%。
3、注胶：按顺序进行注胶，排走空隙内的空气，涂布均匀，未出现气泡。
注胶后用刮刀刮去多余的胶，修整外露表面。
双组份硅酮结构胶的拉断试验记录2011.3.12日，待KFFZ-1的553块玻璃打胶制作完毕的同时，制作了第1批玻璃的剥离试验样品和切开试验样品。
1、剥离试验样品：用二甲苯清洁300×400mm的玻璃板，注上截面为15×15mm、长为200mm的胶条，准备做剥离试验；2、切开试验样品：在上述玻璃板上注上70×6mm、长150mm的胶带。
以上两种试件与第1批的553块玻璃板材按同条件养护，待试验用。
幕墙工程验收规范
应根据幕墙的结构工艺特点及幕墙工程规模，由监 理单位(或建设单位)和施工单位协商确定。
9.1.6 检查数量应符合下列规定:
1 、每个检验批每100m2 应至少抽查一处， 每处不得小于10m2。
2 、对于异型或有特殊要求的幕墙工程，应 根据幕墙的结构和工艺特点，由监理单位(或 建设单位)和施工单位协商确定。
一般项目
9.2.16 玻璃幕墙表面应平整洁净整幅玻璃的 色泽应均匀一致，不得有污染和镀膜损坏。 检验方法:观察
9.2.17 每平方米玻璃的表面质量和检验方法 应符合表9.2.17 的规定 直均匀一致 检验方法:观察手摸检查 牢固整齐美观 检验方法:观察手扳检查
9.2.18 一个分格铝合金型材的表面质量和检 验方法，应符合表9.2.18 的规定。
的产品合格证书性能检测报告进场验收记录和复 验报告。
9.1.2 幕墙工程验收时应检查下列文件和记录:
4 、幕墙工程所用硅酮结构胶的认定证书和 抽查合格证明进口硅酮结构胶的商检证国家 指定检测机构出具的硅酮结构胶相容性和剥 离粘结性试验报告石材 用密封胶的耐污染性 试验报告
5 、后置埋件的现场拉拔强度检测报告
9.3 金属幕墙工程
9.3.1 本节适用于建筑高度不大于150m 的金 属幕墙工程的质量验收
主控项目
9.3.2 金属幕墙工程所使用的各种材料和配件， 应符合设计要求及国家现行产品标准和工程 技术规范的规定。 检验方法:检查产品合格证书性能检测报 告材料进场验收记录和复验报告
9.3.3 金属幕墙的造型和立面分格应符合设计 要求。 检验方法:观察尺量检查
检验方法:手扳检查检查隐蔽工程验收记录
9.3.7 金属幕墙的防火保温防潮材料的设置应 符合设计要求，并应密实均匀厚度一致。
幕墙打胶施工技术交底
玻璃、金属板幕墙、点式雨棚饰面板材、打胶施工1 范围本工艺标准适用于玻璃、金属板幕墙、点式雨棚饰面板材、打胶施工。
2 施工准备2.1 工具准备：壁纸刀、打胶铲刀、清洁用具等。
2.2 材料准备：密封胶、美纹纸。
2.3 作业条件：玻璃或金属板施工完成，没有交叉施工，脚手架安全，施工小材料放置在箱内，工具放置在工具袋内。
3 操作工艺3.1 工艺流程：清理胶缝→贴美纹纸→塞泡沫棒→打胶→刮胶→清理美纹纸及残留胶3.2清理胶缝：用棉布、丙酮清理面材胶缝，没有灰尘、水等。
3.3贴美纹纸：弹线，按线贴美纹纸。
3.4 塞泡沫棒：塞泡沫棒，用专用制子板统一深度，要求不小于5mm。
3.5打胶：胶缝打胶，密实饱满。
3.6 刮胶：用铲刀刮平，保持一定的弧度，要求光滑美观。
3.7清理美纹纸及残留胶：撕掉美纹纸，清理石材饰面残余胶痕。
4 质量标准4.1 保证项目：4.1.1 胶缝密实、光滑、美观，达到设计要求。
4.1.2 胶缝垂直，达到设计要求。
4.1.3 胶缝宽度平直度，达到设计要求。
4.2 基本项目：4.2.1 胶缝无毛刺。
4.2.2 板材饰面无残留胶痕。
4.3 允许偏差项目，见表9-13。
打胶胶缝允许偏差表9-13序号项目允许偏偏差mm检验方法1 板材饰面平面度＜2.5 2m靠尺、钢板尺2 板材饰面垂直度高度>90m ＜20激光仪或经纬仪>150m ＜353 板材饰面竖缝直线度＜2.5 2m靠尺4 板材饰面横缝直线度＜3 2m靠尺5 板材饰面缝宽偏差＜2 直尺、塞尺6 两相邻板材饰面接缝处高底差＜1 直尺5 成品保护5.1 胶及美纹纸等存放在仓库，保存妥当。
5.2 板材饰面成品防止水泥、油污、泥污等污染，防止打胶污染。
6 应注意的质量问题6.1 胶缝清洁干净，阴雨天、下雪、浓雾不能打胶。
6.2 胶缝饱满，无气泡。
6.3 撕掉美纹纸等杂物要放入口袋。
7 质量记录本工艺标准应具备以下质量记录：7.1 密封胶、泡沫棒，应有产品合格证。
C2.5.3.3幕墙注胶检查记录
幕墙注胶检查记录
C 2.5.3.3 编号：001
工程名称：铜陵市社会福利院（市社会养老服务中心）*外墙装饰工程
工程名称：铜陵市社会福利院（市社会养老服务中心）*外墙装饰工程
幕墙注胶检查记录
C 2.5.3.3 编号：001
工程名称：铜陵市社会福利院（市社会养老服务中心）*外墙装饰工程
工程名称：铜陵市社会福利院（市社会养老服务中心）*外墙装饰工程
幕墙注胶检查记录
C 2.5.3.3 编号：001
工程名称：铜陵市社会福利院（市社会养老服务中心）*外墙装饰工程
工程名称：铜陵市社会福利院（市社会养老服务中心）*外墙装饰工程。
幕墙工程施工安装记录(3篇)
第1篇工程名称：XX大厦幕墙工程工程地点：XX市XX区XX路XX号施工单位：XX建筑工程有限公司监理单位：XX建设工程监理有限公司记录时间：2023年3月1日至2023年5月31日一、工程概况XX大厦幕墙工程采用石材幕墙系统，总面积约为10,000平方米。
主要材料包括铝合金型材、石材面板、玻璃面板等。
本工程于2023年3月1日开始施工，预计于2023年5月31日竣工。
二、施工过程记录1. 埋件施工（2023年3月1日-3月10日）- 根据设计图纸和现场实际情况，对预埋件进行定位和固定。
- 对预埋件进行防腐处理，确保其耐久性。
- 完成预埋件的测量和检查，确保其位置和尺寸符合设计要求。
2. 主龙骨和次龙骨安装（2023年3月11日-3月20日）- 按照设计要求，安装主龙骨和次龙骨。
- 确保龙骨的连接牢固，表面平整，间隙均匀。
- 对龙骨进行防腐处理，并检查其垂直度和水平度。
3. 石材面板安装（2023年3月21日-4月10日）- 对石材面板进行切割、打磨和清洁。
- 按照设计图纸和施工规范，将石材面板安装在龙骨上。
- 确保石材面板的接缝平整，缝隙均匀，无裂缝和破损。
4. 玻璃面板安装（2023年4月11日-4月20日）- 对玻璃面板进行切割、清洁和检验。
- 按照设计要求，将玻璃面板安装在铝型材框架中。
- 确保玻璃面板的安装牢固，密封良好，无变形和损坏。
5. 密封处理和清洁（2023年4月21日-4月30日）- 对石材面板和玻璃面板的接缝进行密封处理，确保防水、防尘和隔音效果。
- 对幕墙表面进行清洁，去除施工过程中产生的污渍和杂物。
6. 检查与验收（2023年5月1日-5月31日）- 对幕墙工程的施工质量进行全面检查，包括材料质量、安装质量、密封质量等。
- 组织专业人员进行验收，确保工程符合设计要求和规范标准。
三、施工质量检查记录1. 预埋件位置和尺寸符合设计要求，防腐处理到位。
2. 主龙骨和次龙骨安装牢固，表面平整，垂直度和水平度符合规范。
幕墙工程施工质量竣工验收资料全套表格
目录建筑幕墙工程概况注：附施工组织设计、施工方案。
技术交底记录MQ1.4日期：本记录一式两份，一份交接受交底人，一份存档。
设计交底（图纸会审）记录MQ1.5共页第页设计变更、洽商记录汇总注：设计变更洽商记录附后。
幕墙工程观感质量检查记录MQ1.7幕墙工程质量控制资料和主要功能检测报告检查表MQ1.8铝合金材料产品合格证书、性能检测报告汇总表技术负责人：质量检查员：幕墙用钢材与五金（衬垫）产品合格证书、性能检测报告汇总表技术负责人： 质量检查员：幕墙预埋件（后置埋件）施工隐蔽验收记录MQ2.3.1构件连接节点隐蔽验收记录MQ2.3.5提示1 预埋件与幕墙连接的检验指标，应符合下列规定：(1)连接件、绝缘片、紧固件的规格、数量应符合设计要示。
(2)连接件应安装牢固。
螺栓应有防松脱措施。
(3)连接件的可调节构造应用螺栓牢固连接，并有防滑动措施。
角码调节范围应符合使用要求。
(4)连接件与预埋件之间的位置偏差使用钢板或型钢焊接调整时，构造形式与焊缝应符合设计要求。
(5)预埋件、连接件表面防腐层应完整、不破损。
2 检验预埋件与幕墙连接，应在预埋件与幕墙连接节点处观察，手动检查，并应采用分度值为1mm的钢直尺和焊缝量规测量。
3 锚栓连接的检验指标，应符合下列规定：(1)使用锚栓进行锚固连接时，锚栓的类型、规格、数量、布置位置和锚固深度必须符合设计和有关标准的规定。
(2)锚栓的埋设应牢固、可靠，不得露套管。
4 锚栓连接的检验，应采用下列方法：(1)用精度不大于全量程的2%的锚栓拉拔仪、分辨率为0.01mm的位移计和记录仪检验锚栓的锚固性能。
(2)观察检查锚栓埋设的外观质量，用分辨率为0.05mm的深度尺测量锚固深度。
5 幕墙顶部连接的检验指标，应符合下列规定：(1)女儿墙压顶坡度正确，罩板安装牢固，不松动、不渗漏、无空隙。
女儿墙内侧罩板深度不应小于150mm,罩板与女儿墙之间的缝隙应使用密封胶密封。
(2)密封胶注胶应严密平顺，粘结牢固，不渗漏，不污染相邻表面。
