人教版八年级物理《电与磁》练习题(含答案)
人教版《电与磁》练习题（含答案）
一、填空题（每小题4分，共32分）
1．我们把具有能够吸引_________性质的物体叫磁体．磁体上的_________的部位叫磁极，一个磁体上有两个磁极分别为_________．磁极间的相互作用规律是
_____________________．
2．将小磁针放入磁场中的某一点，磁场对小磁针有_________的作用，小磁针静止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的_________有_________的作用，我们对磁场这种看不见、摸不到的物质，是通过它对其他磁体的_________来认识的，它是确实_________的一种物质．
3．在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图8-1所示，当给导线通电时，小磁针的N极向里转动了，这就是著名的_________实验，它证明了电流周围存在着_________；如果将导线中通过电流的方向改为向左，小磁针的N 极将_________．
图8-1
4．某同学的实验装置如图8-2所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_______；当他将滑动变阻器的滑片向左滑动时，电流表的示数
_______，弹簧的长度_______，电磁铁的上端是_______极；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是_______，弹簧的长度_______．
图8-2
5．_________国物理学家法拉第经过多年的探索，终于发现了_________现象，法拉第的发现进一步揭示了_________的联系，导致了发电机的发明，使人类大规模用电成为可能，开辟了_________的时代．
6．交流发电机主要由_________和_________两部分组成，大型发电机一般采取_________不动、_________旋转的方式来发电，它在工作的过程中_________能转化为_________能，它发出的交变电流的大小、方向都在做_________变化，我国供人们生产和生活用的交流电的频率是_________．我们从干电池中得到的电流的方向
_________，通常叫做_________．
7．直流电动机是利用通电线圈在_________要受到力的作用而转动的原理制成的，在直流电动机中，靠_________来自动改变线圈中电流方向，使线圈能够连续转动，它工作时，把_________能转化为_________能．
8．某同学的实验装置如图8-3所示，其中ab为可以沿光滑金属导轨移动的导体棒，×表示磁感线的方向垂直纸面向里．当他将导体ab水平向右运动时，灵敏电流计
的指针_________；当他将导体ab向左运动时，灵敏电流计的指针_________；当他使导体ab的运动速度增大时，灵敏电流计的指针_________．
图8-3
二、选择题（每小题4分，共32分）
9．周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是A．钢锯条原来一定有磁性，且靠近小磁针的一端是N极
B．钢锯条原来一定有磁性，且靠近小磁针的一端是S极
C．钢锯条原来不一定有磁性
D．钢锯条原来一定没有磁性
10．有几位同学讨论磁感线时有以下几种说法，你认为不正确的是
A．磁体周围越接近磁极的地方磁感线越密
B．磁感线并不存在，是一种假想的线
C．通电螺线管外部磁感线的方向是从南极到北极
D．磁场中某点的磁场方向就是磁感线的切线方向
11．某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图8-4所示，由此他做出了以下几种判断，你认为其中正确的是
图8-4
A．磁极甲是S极、磁极乙是N极
B．磁极乙是S极、磁极甲是N极
C．两个磁极都是S极
D．两个磁极都是N极
12．（多选）孔新儒同学制作了几个螺线管，放置的位置如图8-5所示，当他闭合开关后，通电螺线管的左边是北极的是
图8-5
13．课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是
A．电动机工作时把电能转化为运动的能
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．发电机工作时把电能转化成其他形式的能
14．（多选）李小名同学探究什么情况下磁可以生电时，所用的器材、连接的电路如图8-6所示．当他闭合开关后，下面哪种做法能使灵敏电流计的指针偏转
图8-6
A．使导体ab左右运动
B．使磁体左右运动
C．使导体ab上下运动
D．使磁体垂直纸面向纸里的方向运动
15．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
16．（多选）周新红同学有一个电源，上面的标志已经看不清了，无法辨认正负极．他为了辨别出电源的正负极，将电源与一个螺线管连接起来，在螺线管的附近放置一个小磁针如图8-7所示，当他闭合开关后，下面的一些判断中正确的是
图8-7
A．如果小磁针的N极向右转动，电源的a端是正极
B．如果小磁针的N极向右转动，电源的b端是正极
C．如果小磁针的N极向左转动，电源的a端是正极
D．如果小磁针的N极向左转动，电源的b端是正极
三、实验与问答题（17题、18题各8分，19题、20题各10分，共36分）
17．某同学在螺线管旁放了一个小磁针，当他闭合开关后，小磁针静止时的位置如图8-8所示，请你在图上画出导线的缠绕方向并画出磁感线．
图8-8
18．图8-9所示的实验证实了____________________________．将电源正负极调换后可观察到____________________，说明____________________．
实验过程中的能量转化为_________
图8-9
19．某实验小组安装的直流电动机电路如图8-10所示．
（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做才能达到要求？
（2）当他们闭合开关，将滑动变阻器的滑片向右滑动时，电动机的转速怎样变化？
图8-10
★ 20．孟小研同学是课外活动小组的主要成员，他看到现在楼房的窗户上安装的防盗网很不美观，他学习了电与磁的内容后，又通过查找资料，请教科技人员，找来了下列材料：电磁继电器、指示灯、电源、导线、报警器、红外线光控开关等．红外线光控开关由红外线光源和光控开关组成，其作用是：用红外线照到光控开关时，光控开关处于通电状态，当有人或物将红外线光源挡住时，处于断电状态．他应用这些材料，安装了一个窗户防盗报警装置，平时指示灯亮，当有人从窗户进入时，指示灯灭，报警器响．请你画出他设计的电路图，说出它的工作原理．
答案
一、填空题
1．钢铁一类物质，两端，N极、S极，同名磁极相互排斥，异名磁极相互吸引2．力，磁场，磁体，力，作用，存在
3．奥斯特，磁场，向外转动
4．伸长，增大，伸长，N，电磁铁的上端是S极，不变
5．英，电磁感应，电现象和磁现象之间的，电气化
6．转子，定子，线圈，磁极，其他，电，周期性的，50 Hz，不变，直流电
7．磁场中，换向器，电，机械运动的
8．偏转，反向偏转，偏转角度变大
二、选择题
9．C 10．C 11．D 12．BC 13．A 14．AB 15．D 16．AD
三、实验与问答题
17．略
18．通电导线在磁场中要受到力的作用，ab运动方向与原来相反，力的方向跟电流的方向、磁感线的方向都有关系，电能转化为机械运动的能．
19．（1）将电源正负极对调即可．
（2）转速变小．
20．略。

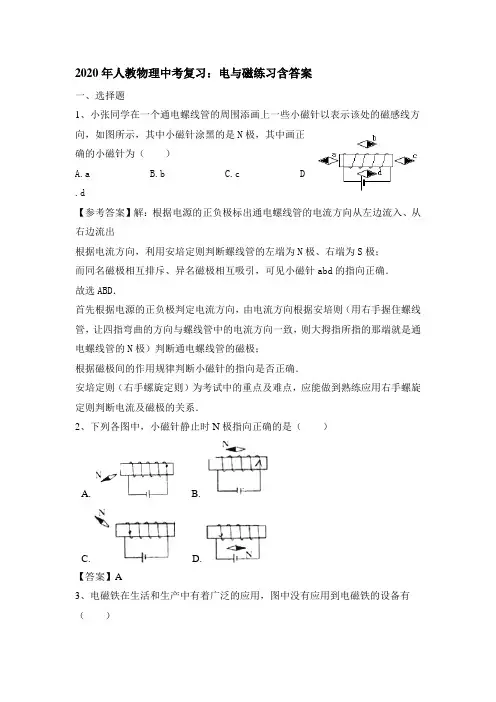

2020年人教物理中考复习：电和磁练习含答案
2020年人教物理中考复习：电与磁练习含答案一、选择题1、小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（）A.aB.bC.c D.d【参考答案】解：根据电源的正负极标出通电螺线管的电流方向从左边流入、从右边流出根据电流方向，利用安培定则判断螺线管的左端为N极、右端为S极；而同名磁极相互排斥、异名磁极相互吸引，可见小磁针abd的指向正确．故选ABD．首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极）判断通电螺线管的磁极；根据磁极间的作用规律判断小磁针的指向是否正确．安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．2、下列各图中，小磁针静止时N极指向正确的是（）A. B.C. D.【答案】A3、电磁铁在生活和生产中有着广泛的应用，图中没有应用到电磁铁的设备有（）A. 空气开关B. 磁悬浮列车C. 电话听筒D. 电热水壶【答案】D4、如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止。
地球仪悬空静止的原因是（）A. 只受到磁力的作用B. 由于惯性的作用C. 没有受到重力的作用D. 磁场的磁力和重力相互平衡【答案】D5、如图，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路。
两个同学迅速摇动这条电线，可以发电使电流表发生偏转。
你认为这两个同学朝哪个方向站立时，发电的可能性比较大？（）A. 朝东西方向站立B. 朝南略偏东方向站立C. 朝南北方向站立D. 朝北略偏东方向站立【答案】A【解析】【解答】由于地球的周围存在磁场，且磁感线的方向是从地理的南极指向地理的北极，所以当两个同学朝东西方向站立，并迅速摇动电线时，导线就会做切割磁感线运动，则电路中就产生了感应电流，人、同时电流表的指针发生偏转。

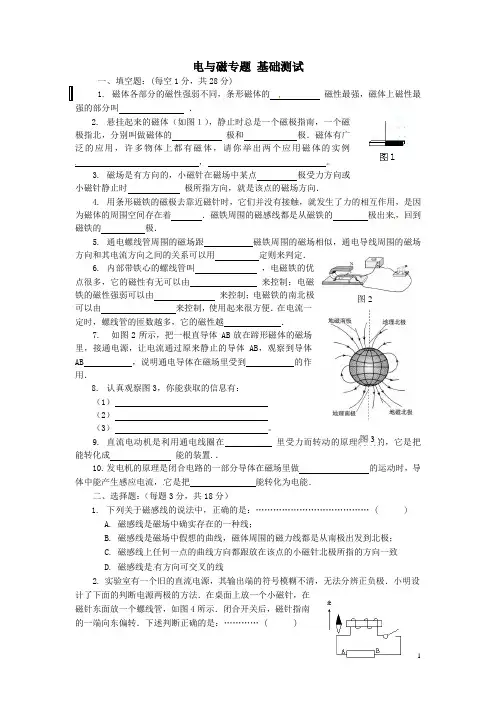

八年级物理下册 第九章 电与磁《电与磁 单元总结》基础测试 新人教版
电与磁专题 基础测试一、填空题：(每空1分，共28分)1. 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 ．2. 悬挂起来的磁体（如图１），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的 极和 极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例 ， 。
3. 磁场是有方向的，小磁针在磁场中某点 极受力方向或小磁针静止时 极所指方向，就是该点的磁场方向．4. 用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着 ．磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极．5. 通电螺线管周围的磁场跟 磁铁周围的磁场相似，通电导线周围的磁场方向和其电流方向之间的关系可以用 定则来判定．6. 内部带铁心的螺线管叫 ，电磁铁的优点很多，它的磁性有无可以由 来控制；电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ．7. 如图2所示，把一根直导体 AB 放在蹄形磁体的磁场里，接通电源，让电流通过原来静止的导体AB ，观察到导体AB ，说明通电导体在磁场里受到 的作用．8. 认真观察图3，你能获取的信息有：（1）（2）（3） 。
9. 直流电动机是利用通电线圈在里受力而转动的原理制成的，它是把能转化成 能的装置.．10. 发电机的原理是闭合电路的一部分导体在磁场里做 的运动时，导体中能产生感应电流，它是把 能转化为电能．二、选择题：（每题3分，共18分）1. 下列关于磁感线的说法中，正确的是：………………………………… ( )A. 磁感线是磁场中确实存在的一种线；B. 磁感线是磁场中假想的曲线，磁体周围的磁力线都是从南极出发到北极；C. 磁感线上任何一点的曲线方向都跟放在该点的小磁针北极所指的方向一致D. 磁感线是有方向可交叉的线2. 实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图4所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是：………… ( ) 图2 图3A. 电源A 端是正极，在电源外部电流由A 流向BB. 电源A 端是正极，在电源外部电流由B 流向AC. 电源B 端是正极，在电源外部电流由A 流向BD. 电源B 端是正极，在电源外部电流由B 流向A3. 在下列因素中，对通电螺线管磁性强弱没有影响的是 ：……………………………………… ( )A. 电流的强弱B. 电流的方向C. 线圈的匝数D. 螺线管中是否有铁芯 4. 如图5中要改变通电导体AB 的运动方向，下面方法正确的是：………… ( )A. 升高电源电压B. 增大通过电动机线圈的电流强度C. 把电源正、负极对调D. 把电源正、负极对调的同时，将电动机磁铁的两极也对调5. 当一根直导线在磁场中做切割磁感线运动时：………………………… ( )A. 导线两端可能产生感生电压B. 导线两端必定产生感生电压C. 导线中一定有感生电流产生D. 感生电压和感生电流一定同时产生6. 发电机运用的原理是：……………………………………………………（ ）A. 右手定则B. 通电线圈在磁场中受力转动C. 奥斯特实验D. 电磁感应三、实验题（22分，第1题6分，第2、3题各8分）：1. 如图6所示，在磁场中悬挂一根直导线,接在小量程电流表的两个接线柱上,组成一个闭合电路.闭合则产生感生电流的条件是：另一同学实验装置如图7．ab 是一根直铜丝，通过导线接在量程为3A 电流表的两接线柱上，电流表指针指零．当把ab 迅速向右运动时，并未发现电流表指针明显偏转．你认为最有可能的原因是．2. 如图8在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有（1） ，（2） ．3. 为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：猜想A ：电磁铁通电时有磁性，断电时没有磁性猜想B ：通过电磁铁的电流越大，它的磁性越强猜想C ：外形相同的螺线管，线圈的匝数越多，它的磁性越强为了检验上述猜想是否正确，小丽所在小组通过交流与合作设计了以下实验方案： 图4图5图6 图7图8用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．图9所示的a 、b 、c 、d 为实验中观察到的四种情况．根据小丽的猜想和实验，完成下面填空：（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它 的不同．（2）通过比较 两种情况，可以验证猜想A 是正确的．（3）通过比较 两种情况，可以验证猜想B 是正确的．（4）通过比较d 中甲、乙两电磁铁，发现猜想C 不全面，应补充 ．四、作图与问答：（共20分）1.在图10中，根据小磁针N 极静止时所指的方向，标出条形磁针周围磁感线的方向和磁铁的N 、S 极．（4分）2.根据图11中小磁针的指向，请标出此时通电螺旋管的N 、S 极和电流方向（4分）3.在图12中标出螺线管中的电流方向，并标明它两个的磁极．4. 小华到河边游玩，在河中发现如图13所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图14所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1） 请你在两图中把电路连起来．（4分）（2） 请说出：当图中的水面上升到一定位置时，通过怎样的过程，图14中的报警灯就被接通发光（图13中的球A 是一个小浮于，能随水面的升降而升降）（6分）五、探究与体验：（12分）小王同学学习电磁铁后，想用以下器材对电磁铁的强弱与哪些因素有关进行探究。
初中物理《电与磁》练习题(附答案)
初中物理《电与磁》练习题（附答案）1、磁现象【知识积累】（1）磁性：物体具有吸引铁、钴、镍等物质的性质。
我们就说物体具有磁性。
（2）磁体：具有磁性的物体叫做磁体。
磁体分为条形磁体、蹄形磁体、针形磁体。
（3）磁极：磁体上磁性最强的部分叫做磁极。
能够自由转动的磁体，静止时总是一个磁极指南，一个磁极指北，指南的那个磁极叫做南极（S极），指北的那个磁极叫做北极（N极）。
（4）磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。
（5）磁化：①概念：一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
②特点：被磁化后，磁体的相对端出现异名磁极。
③磁化的利与弊：应用：磁卡、磁盘、磁带等利用它上面的磁性物质可以储存声音、图像和文字信息等，钢针被磁化后，可以用来制作指南针。
危害：机械手表被磁化后，走时不准；彩色电视机显像管被磁化后，色彩失真等。
【典型习题】【练习1】实验表明，磁体能吸引1元硬币，对这一现象解释正确的是（）A.硬币一定是铁做的，因为磁体能吸引铁B.硬币一定是铝做的，因为磁体能吸引铝C.磁体的磁性越强，能吸引的物质种类越多D.硬币中含有磁性材料，磁化后被吸引【练习2】下列物体中，能被磁铁吸引的是（）A.粉笔B.塑料尺C.大头针D.橡皮擦【练习3】一条形磁铁不慎从中间断为两段，则两段的磁性（）A.两段都没有磁性B.一段只有N极，一段只有S极C.每段都有N、S极D.以上三种情况都有可能2、判断物体是否具有磁性的方法【知识积累】方法：（1）根据吸铁性判断：能吸引铁、钴、镍等物质的物体具有磁性。
（2）根据指向性判断：能自由转动的物体静止时总是指南北方向，则该物体具有磁性。
（3）根据磁极间的相互作用规律判断：若该物体的一端与小磁针相互排斥，则它一定有磁性；若与小磁针的两级均表现为相互吸引，或根本没有作用，则它没有磁性。
（4）根据磁体的磁性强弱分布判断：若有A、B两根外形完全相同的钢棒，已知一根有磁性，另一根没有磁性，区分方法为：将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，说明A有磁性；若发现吸引力先变小再变大，说明B有磁性。
(物理)电与磁练习题含答案
（物理）电与磁练习题含答案一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。
电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。
与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。
A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。
故答案为：D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
电与磁练习题(含答案)经典
电与磁练习题(含答案)经典一、电与磁选择题1．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．3．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
电与磁练习题(含答案)
电与磁练习题(含答案)一、电与磁选择题1．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁计的S极向右转动D. 通电螺线管外A点的磁场方向向左【答案】D【解析】【解答】解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．【分析】（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
故答案为：C。
【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.3．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．4．如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N 极），静止时其指向正确的是（）A. B. C. D.【答案】A【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．【分析】用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．5．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．6．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。
初中物理电与磁试题(有答案和解析).docx
初中物理电与磁试题 ( 有答案和解析 )一、电与磁选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关 S 接 a 点时，仪表指针向右偏转B. 当开关 S 接 a 点接滑片P 向下移动时，仪表示数变小C. 保持滑片P 的位置不变，开关S 由 a 点换到 b 点，仪表示数变大D.若将电源正负极对调，仪表指针偏转方向不变【答案】 C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N 极，根据同名磁极相互排斥可知，仪表指针向左偏转，故 A 错误；B、当开关S 接 a 点接滑片P 向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B 错误；C、保持滑片P 的位置不变，开关S 由 a 点换到 b 点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 C 正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选 C．【分析】（ 1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（ 2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（ 3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（ 4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．如图所示， GMR 是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片C. S1闭合，滑片P 在图示位置P 在滑动变阻器最右端B. S1闭合，滑片P 在图示位置D. S1闭合，滑片P 在滑动变阻器最左端【答案】D【解析】【解答】解：A、 S1断开时，电磁铁无磁性，由题意可知GMR 的电阻最大，由I= 可知，右侧电路中电流最小，由 P=I2R 可知，指示灯的实际功率最小，指示灯最暗，故 A 错误；BCD、闭合 S1时， GMR 所处的位置由无磁场变为有磁场，GMR 的阻值减小；当滑片P 在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR 的电阻最小，右侧电路中电流最大，由P=I2 R 可知，指示灯的实际功率最大，指示灯最亮，故BC错误， D 正确．故选 D．【分析】闭合 S2时，指示灯与 GMR 串联，电压表测 GMR 两端的电压，闭合 S1时，电磁铁有磁性，根据 GMR 与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用 P=I2R 可知指示灯功率的变化，进一步判断亮暗的变化．3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为 N 极， a 端为正极B. 左侧为 S 极， a 端为正极C. 左侧为 N 极， b 端为正极D左.侧为 S 极， b 端为正极【答案】C【解析】【解答】解：由于小磁针静止时，其左端为S 极，右端为N 极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N 极。
初中物理电与磁测试卷及答案
初中物理电与磁测试卷及答案一、选择题1．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．2．关于电磁现象，下列说法正确的是（）A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解：A、磁场是存在与磁体周围的一种物质，磁感线是一种理想化的物理模型，实际上不存在，磁场不是由磁感线组成的，故A错误；B、磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行时无作用力，故B错误；C、电动机是将电能转化为机械能，故C错误；D、发电机是将机械能转化为电能，是利用电磁感应原理制成的，故D正确．故选D．【分析】（1）磁场是存在于磁体周围的一种物质，可以用磁感线描述磁场的强弱与方向；（2）磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行，无作用力．（3）电动机是将电能转化为机械能；（4）发电机是将机械能转化为电能，原理是电磁感应．3．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。
人教新课标 八年级下物理 习题卷-第九章 电与磁
人教新课标八年级下物理习题卷-第九章电与磁第九章电与磁一、磁现象1、图所示的两种仪器的相同作用是，其中甲图中的仪器叫做，乙图中的仪器叫做。
1图2题图2、人们按需要将磁铁制造成各种各样的形状，如图所示。
如果按照形状命名，甲磁体可以命名为条形磁铁，那么乙、丙、丁三种形状的磁铁可分别命名为：磁铁、磁铁、磁铁。
3、通过观察图中的磁体吸引铁屑的情形可以看到：磁体上磁性的分布是的（填“均匀”或“不均匀”)、我们把磁体上磁性最的部位叫做磁极。
任何磁体都有两个磁极，它们分别叫做极和极。
3题图 4题图4、如图所示，一根条形磁铁从中间断开，则每半段磁铁上具有的磁极个数是（）A . 1 个B . 2 个C . 0个 D、无法确定5、由图所示的实验，可以总结出磁极间的相互作用规律是：同名磁极相互，异名磁极相互。
5题图 6题图 7题图6、先将一个条形磁铁固定在一个小车上，再将小车放在水平桌面上，用另一个条形磁铁的N 极靠近小车，发现小车被推开，如图所示。
由此可知，小车上的磁铁左端是极。
7、如图所示，在一根直立的光滑木杆上套上两个环形磁铁，放手后，位于上面的磁铁悬空静止。
由此可知，环形磁铁上的磁极的分布方向是（填“上下”或“水平”）方向，并且环形磁铁相对应的两个面一定是（填“同名”或“异名”）磁极。
8、一些物体在或的作用下会获得磁性，这种现象叫做磁化。
9、如图所示，将一块原来没有磁性的铁片吸引在条形磁铁的一端，再用铁片去吸引铁钉，铁钉竟然被吸在铁片上！在这一过程中被磁化了。
9题图 10题图10、如图所示，弹簧测力计下挂着一铁块，将弹簧测力计从左向右水平移动的过程中，弹簧测力计的示数( )A、不变B、逐渐减小C、先减小后增大D、先增大后减小 11、下面测试中，能断定钢棒原来一定有磁性的是( ) A、将钢棒的一端靠近磁铁的一端，两者互相吸引 B、将钢棒的一端靠近磁铁的一端，两者互相排斥 C、将钢棒放在磁铁附近，钢棒会被磁化D、将钢棒靠近铝物质，两者既不吸引又不排斥12、用一根条形磁铁去靠近一根钢针，如果钢针被推开，由此可以判定（） A、钢针肯定没有磁性 B、钢针肯定有磁性C、钢针可能有磁性，也可能没有磁性D、无法确定13、如图所示，A 、B 是两个条形磁铁的磁极，小磁针处于静止状态，关于A 、B 的极性，下列说法正确的是（）A . A 为S 极，B 为N 极 B . A 为N 极，B 为S 极C . A 为S 极，B 为S 极D . A 为N 极，B 为N 极14、在条形磁铁的一端吸引了两枚相同的铁钉，图中对铁钉静止时的情景描述正确的是( )15、如图所示，有甲、乙两根外形完全相同的钢棒，只知道其中一根有磁性，一根没有磁性。
(完整版)人教版八年级物理下册(电与磁)练习题(含答案),推荐文档
人教版八年级物理（下册）第九章《电与磁》练习题一、填空题（每小题 4 分，共 32 分）1.我们把具有能够吸引性质的物体叫磁体．磁体上的的部位叫磁极，一个磁体上有两个磁极分别为．磁极间的相互作用规律是．2.将小磁针放入磁场中的某一点，磁场对小磁针有的作用，小磁针静止后N 极所指的方向就是该点的的方向．磁场的基本性质是它对放入其中的有的作用，我们对磁场这种看不见、摸不到的物质，是通过它对其他磁体的来认识的，它是确实的一种物质．3.在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图8-1 所示，当给导线通电时，小磁针的N 极向里转动了，这就是著名的实验，它证明了电流周围存在着；如果将导线中通过电流的方向改为向左，小磁针的N 极将．图 8-14.某同学的实验装置如图8-2 所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度；当他将滑动变阻器的滑片向左滑动时，电流表的示数，弹簧的长度，电磁铁的上端是极；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是，弹簧的长度．图 8-25.国物理学家法拉第经过多年的探索，终于发现了现象，法拉第的发现进一步揭示了的联系，导致了发电机的发明，使人类大规模用电成为可能，开辟了的时代．6.交流发电机主要由和两部分组成，大型发电机一般采取不动、旋转的方式来发电，它在工作的过程中能转化为能，它发出的交变电流的大小、方向都在做变化，我国供人们生产和生活用的交流电的频率是．我们从干电池中得到的电流的方向，通常叫做．7.直流电动机是利用通电线圈在要受到力的作用而转动的原理制成的，在直流电动机中，靠来自动改变线圈中电流方向，使线圈能够连续转动，它工作时，把能转化为能．8.某同学的实验装置如图 8-3 所示，其中ab 为可以沿光滑金属导轨移动的导体棒，×表示磁感线的方向垂直纸面向里．当他将导体ab 水平向右运动时，灵敏电流计的指针；当他将导体ab 向左运动时，灵敏电流计的指针；当他使导体ab 的运动速度增大时，灵敏电流计的指针．图 8-3二、选择题（每小题 4 分，共 32 分）9.周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N 极，他发现小磁针向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是A．钢锯条原来一定有磁性，且靠近小磁针的一端是N 极B．钢锯条原来一定有磁性，且靠近小磁针的一端是S 极C．钢锯条原来不一定有磁性D．钢锯条原来一定没有磁性10.有几位同学讨论磁感线时有以下几种说法，你认为不正确的是A．磁体周围越接近磁极的地方磁感线越密B．磁感线并不存在，是一种假想的线C．通电螺线管外部磁感线的方向是从南极到北极D．磁场中某点的磁场方向就是磁感线的切线方向11.某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图 8-4 所示，由此他做出了以下几种判断，你认为其中正确的是图 8-4A.磁极甲是S 极、磁极乙是N 极B.磁极乙是S 极、磁极甲是N 极C.两个磁极都是S 极D.两个磁极都是N 极12．（多选）孔新儒同学制作了几个螺线管，放置的位置如图 8-5 所示，当他闭合开关后，通电螺线管的左边是北极的是图 8-513．课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是A.电动机工作时把电能转化为运动的能B.发电机是利用通电线圈在磁场中受力转动的原理制成的C．电动机是利用电磁感应现象制成的D．发电机工作时把电能转化成其他形式的能14．（多选）李小名同学探究什么情况下磁可以生电时，所用的器材、连接的电路如图8-6所示．当他闭合开关后，下面哪种做法能使灵敏电流计的指针偏转图 8-6A．使导体ab 左右运动B．使磁体左右运动C．使导体ab 上下运动D．使磁体垂直纸面向纸里的方向运动15．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是A．电磁铁通电时有磁性，断电时没有磁性B．电磁铁中通过的电流越大，它的磁性就越强C．在电流一定情况下，外形相同的螺线管线圈匝数越多，它的磁性越强D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强16．（多选）周新红同学有一个电源，上面的标志已经看不清了，无法辨认正负极．他为了辨别出电源的正负极，将电源与一个螺线管连接起来，在螺线管的附近放置一个小磁针如图 8-7 所示，当他闭合开关后，下面的一些判断中正确的是图 8-7A.如果小磁针的N 极向右转动，电源的a 端是正极B.如果小磁针的N 极向右转动，电源的b 端是正极C.如果小磁针的N 极向左转动，电源的a 端是正极D.如果小磁针的N 极向左转动，电源的b 端是正极三、实验与问答题（17 题、18 题各 8 分，19 题、20 题各 10 分，共 36 分）17.某同学在螺线管旁放了一个小磁针，当他闭合开关后，小磁针静止时的位置如图8-8所示，请你在图上画出导线的缠绕方向并画出磁感线．图 8-818.图8-9 所示的实验证实了．将电源正负极调换后可观察到，说明．实验过程中的能量转化为图 8-919.某实验小组安装的直流电动机电路如图 8-10 所示．（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做才能达到要求？（2）当他们闭合开关，将滑动变阻器的滑片向右滑动时，电动机的转速怎样变化？图 8-10★ 20．孟小研同学是课外活动小组的主要成员，他看到现在楼房的窗户上安装的防盗网很不美观，他学习了电与磁的内容后，又通过查找资料，请教科技人员，找来了下列材料：电磁继电器、指示灯、电源、导线、报警器、红外线光控开关等．红外线光控开关由红外线光源和光控开关组成，其作用是：用红外线照到光控开关时，光控开关处于通电状态，当有人或物将红外线光源挡住时，处于断电状态．他应用这些材料，安装了一个窗户防盗报警装置，平时指示灯亮，当有人从窗户进入时，指示灯灭，报警器响．请你画出他设计的电路图，说出它的工作原理．答案一、填空题1.钢铁一类物质，两端，N 极、S 极，同名磁极相互排斥，异名磁极相互吸引2.力，磁场，磁体，力，作用，存在3.奥斯特，磁场，向外转动4.伸长，增大，伸长，N，电磁铁的上端是S 极，不变5.英，电磁感应，电现象和磁现象之间的，电气化6.转子，定子，线圈，磁极，其他，电，周期性的，50 Hz，不变，直流电7.磁场中，换向器，电，机械运动的8.偏转，反向偏转，偏转角度变大二、选择题9．C 10．C 11．D 12．BC 13．A 14．AB 15．D 16．AD三、实验与问答题17.略18.通电导线在磁场中要受到力的作用，ab 运动方向与原来相反，力的方向跟电流的方向、磁感线的方向都有关系，电能转化为机械运动的能．19．（1）将电源正负极对调即可．（2）转速变小．20．略“”“”At the end, Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!。
