配电室环网柜操作方法
高压环网柜安全操作规程
高压环网柜安全操作规程1.0 目的规范操作程序，避免发生事故，确保供电系统运行正常。
2.0 范围适用于MERLINGERINSM6高压环网开关柜的操作。
3.0 内容3.1 高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。
3.2 操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。
3.3 送电操作程序3.3.1 在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。
3.3.2 打开接地刀锁，取下“禁止合闸”警示牌。
3.3.3 逆时针操作，拉开接地刀。
3.3.4 检查接地指示在断开位置（“浮空”状态）。
3.3.5 锁上接地刀锁。
3.3.6 打开负荷刀锁。
3.3.7 顺时针操作将开关合上。
3.3.8 检查三个指示灯在亮的状态。
3.3.9 锁上负荷刀锁。
3.4 停电操作程序3.4.1 在停运变压器前，应先断开变压器的输出总负荷开关。
3.4.2 检查三个指示灯在亮的状态。
3.4.3 打开负荷刀锁。
3.4.4 用手按红色停止按钮“OFF”，听到开关动作声为止。
3.4.5 检查三个指示灯应无闪烁呈白色。
3.4.6 锁上负荷刀锁。
3.4.7 打开接地刀锁。
3.4.8 顺时针操作合上接地刀。
3.4.9 检查接地指示在接地状态，挂上“禁止合闸”警示牌。
3.4.10 锁上接地刀锁。
3.5 注意事项：3.5.1 日常停、供电操作仅限于对变压器供电的负荷柜。
高压环进、环出柜严禁操作。
3.5.2 正常供电时负荷柜分闸时处于“浮空”位置，仅在对变压器进行保养时才合上接地刀（进行3.4.7~3.4.10操作）。
4.0 引用文件和质量记录无。
高压环网柜操作流程
高压柜操作流程一、操作前仔细阅读环网柜说明及注意事项，进入设备室内操作时发须戴高压绝缘手套、穿绝缘鞋；操作时需二人进行，一人操作，一人监护。
二、环网柜投入运行操作(1) 确认线路都在正常备用状态；(2) 将隔离面板的把手旋转至操作位置；(3)将操作手柄插入左侧地刀操作孔中，向下拉动至"分"位，使接地刀闸断开接地。
(4) 将操作手柄插入右侧隔离开关操作孔中，向上推至"合"位，使隔离开关合闸，再将隔离面板的把手旋转至工作位置。
(5) 然后将仪表室内所有二次微断合上，向右旋转仪表门上分合闸操作手柄“远方→就地→合闸→远方”，使真空高压断路器合闸送电。
(6)合闸后用环网柜专用验电器验电，验电器指示灯灯亮，表明已向线路送电。
三、环网柜停电操作(1) 确认该线路负荷都已停电。
(2)向左旋转仪表门上分合闸操作手柄“远方→就地→分闸→远方”，使真空高压断路器分闸停电。
(3) 断开后用环网柜专用验电器验电，验电器指示灯不亮，表明开关已断开。
(4)将隔离面板的把手旋转至操作位置；(5)将操作手柄插入右侧隔离开关操作孔中，向下拉动面板限位然后再向下拉动操作手柄至"分"位，使隔离开关分闸。
然后将操作手柄插入左侧地刀操作孔中，向上推动至"合"位，使接地刀闸接地。
(6) 以下(5)和(6)必须要有主管在场授权或供电局运行操作人员在场授权才可操作。
四、变压器投入运行操作(1) 查验低压配电室受电柜总负荷开关应在断开状态，其送电线路和设备都处于正常备用状态。
(2)将隔离面板的把手旋转至操作位置；(3)将操作手柄插入该变压器高压柜机械面板接地刀闸操作孔中，向下拉至"分"位，使接地刀闸断开接地。
(4)将操作手柄插入面板隔离操作孔中，向上推至"合"位，使隔离开关合闸。
(5)将仪表室内所有二次微断合上，向右旋转仪表门上分合闸操作手柄“远方→就地→合闸→远方”，使真空高压断路器合闸送电。
环网柜分接箱开关操作规程

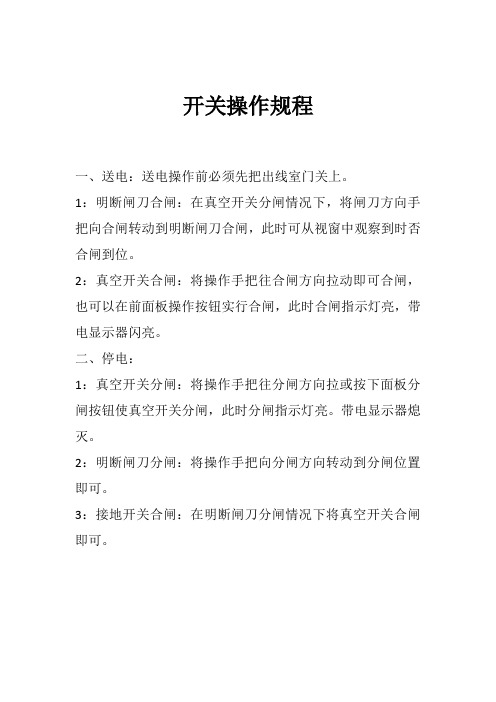

开关操作规程
一、送电：送电操作前必须先把出线室门关上。
1：明断闸刀合闸：在真空开关分闸情况下，将闸刀方向手把向合闸转动到明断闸刀合闸，此时可从视窗中观察到时否合闸到位。
2：真空开关合闸：将操作手把往合闸方向拉动即可合闸，也可以在前面板操作按钮实行合闸，此时合闸指示灯亮，带电显示器闪亮。
二、停电：
1：真空开关分闸：将操作手把往分闸方向拉或按下面板分闸按钮使真空开关分闸，此时分闸指示灯亮。
带电显示器熄灭。
2：明断闸刀分闸：将操作手把向分闸方向转动到分闸位置即可。
3：接地开关合闸：在明断闸刀分闸情况下将真空开关合闸即可。
环网柜说明书
.环网柜使用说明书HXGN11-12一、概述适用于额定电压HXGN11-12型固定式交流金属封闭环网开关设备(简称环网柜)的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关50HZ 12kV，额定频率为熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接-《高压开关设IEC62271-200线要求进行任意配合。
该产品经型式试验验证，性能符合的金属52kV)以上和52kV 以下(包括备和控制设备.第200 部分:额定电压为1kV交流金属封闭开关设40.5kV 3.6kV封闭式交流开关设备和控制设备》和GB3906《～高压交流负荷开关》等标准的要求，并～40.5kV备及控制设备》及GB3804《3.6 kV重量轻、。
本产品具有体积小、IP2X满足二部可靠防误操作功能的要求，防护等级达到操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件 1000 m。
1. 海拔高度:不超过℃最高环境温度2. + 40℃3. 最低环境温度 -25没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
4.度。
5. 安装与垂直面倾斜不超过590% ，月平均值≤日平均值≤6. 95%户内相对湿度：三、结构特征及操作要求IP2X 其防护等级符合再以螺栓连接而成，3.1本柜的柜体结构用钢板弯制成零（部）件，的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。
3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
高压环网柜安全操作规程
行业资料：________ 高压环网柜安全操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共8 页高压环网柜安全操作规程3.0内容3.1高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。
3.2操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。
3.3送电操作程序3.3.1在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。
3.3.2打开接地刀锁，取下禁止合闸警示牌。
3.3.3逆时针操作，拉开接地刀。
3.3.4检查接地指示在断开位置（浮空状态）。
3.3.5锁上接地刀锁。
3.3.6打开负荷刀锁。
3.3.7顺时针操作将开关合上。
3.3.8检查三个指示灯在亮的状态。
3.3.9锁上负荷刀锁。
3.4停电操作程序3.4.1在停运变压器前，应先断开变压器的输出总负荷开关。
3.4.2检查三个指示灯在亮的状态。
3.4.3打开负荷刀锁。
3.4.4用手按红色停止按钮OFF，听到开关动作声为止。
3.4.5检查三个指示灯应无闪烁呈白色。
3.4.6锁上负荷刀锁。
第 2 页共 8 页3.4.7打开接地刀锁。
3.4.8顺时针操作合上接地刀。
3.4.9检查接地指示在接地状态，挂上禁止合闸警示牌。
3.4.10锁上接地刀锁。
3.5注意事项：3.5.1日常停、供电操作仅限于对变压器供电的负荷柜。
高压环进、环出柜严禁操作。
3.5.2正常供电时负荷柜分闸时处于浮空位置，仅在对变压器进行保养时才合上接地刀（进行3.4.7~3.4.10操作）。
4.0引用文件和质量记录无高压用电设备安全要求(1)控制电源开关关闭后，外引线和插头处无高压余电。
(2)储存高压电能部件：高压电容、电池等，必需通过外接接触器隔离引出。
即关闭钥匙开关后无高压漏电可能。
(3)配备高可靠的短路过载保护电路。
杜绝高压电源短路。
(4)储存电能部件必需防水设计。
环网柜基本组成和操作方法
环网柜基本组成和操作方法
环网柜是一种用于电力配电系统中的设备，主要用于分段供电、开关控制和电力保护。
它由以下几个基本组成部分组成：
1. 外壳：环网柜的外壳通常由金属材料制成，可保护内部设备免受外界环境的影响。
2. 开关设备：环网柜中配备有开关设备，如断路器、隔离开关等，用于控制电源的连接和断开。
3. 测量仪表：环网柜内部设有测量仪表，用于监测电流、电压等电力参数。
4. 保护设备：环网柜中还配备有保护设备，如过流保护器、接地保护器等，用于保护电网和设备免受故障的影响。
5. 控制设备：环网柜内部设有控制设备，如接触器、继电器等，用于实现电力系统的远程控制和自动化操作。
环网柜的操作方法如下：
1. 接通电源：先将环网柜与电源相连，确保柜内设备与电源正常连接。
2. 打开开关：根据需要，将所需的开关设备打开，以接通所需的电路。
3. 测量参数：使用测量仪表对电流、电压等参数进行测量，并进行记录。
4. 控制操作：根据需要，使用控制设备对电力系统进行控制操作，如远程开关控制、调整电流等。
5. 故障处理：如果发生故障，及时对故障进行诊断并采取合适的措施进行处理，以确保电力系统的正常运行。
6. 停电操作：在需要停电的情况下，按照操作要求逐步断开电源，并确保环网柜中的所有电路都已经安全断电。
需要注意的是，操作环网柜时要遵循安全操作规程，防止电击、火灾等意外事故的发生。
同时，操作人员应该熟悉环网柜的功能和使用方法，并定期对柜体和设备进行检查和维护，确保设备的正常运行和使用寿命。
环网柜核相操作方法
环网柜核相操作方法
环网柜核相操作方法主要包括以下几个步骤：
1. 确定操作步骤：首先，需要明确操作核相的目的，例如是为了连接电源或是更换设备等，确保操作的目的明确。
2. 关闭电源：在进行核相操作之前，必须先断开电源，确保工作环境的安全。
3. 打开环网柜门：使用相应的工具打开环网柜门，暴露出内部的电气设备。
4. 确认接线情况：通过观察和仪器检测，确认环网柜内部的接线情况，包括电源线和设备线的连线位置。
5. 拔出设备线：先拔出待操作设备的线连接，确保电路处于断开状态。
6. 核相确认：使用合适的测试仪器（如电压表）对环网柜内各个相位进行核相确认，确保每个相位的极性和相位正确。
7. 连接设备线：根据核相确认结果，将设备线连接到正确的相位上，确保电路的连线正确。
8. 关闭环网柜门：核相操作完成后，将环网柜门关闭，确保工作环境的安全。
9. 打开电源：在确保环网柜内部的设备线连接正确后，再次打开电源，使设备供电恢复。
完成以上步骤后，环网柜核相操作就完成了。
在进行核相操作时，应特别注意安全，遵守相关的电气安全操作规范，并使用合适的工具和仪器进行操作。
环网柜的操作方法
环网柜的操作方法
环网柜是一种用于电力配电系统的设备，用于分配和控制电力线路。
以下是环网柜的操作方法：
1. 检查环网柜的状态：在操作环网柜之前，首先要检查环网柜的状态，确认它处于正常工作状态。
2. 开关操作：根据需要，使用环网柜上的开关将电力线路连接或断开。
开关可以分为手动开关和远程控制开关两种类型。
3. 隔离开关操作：环网柜中通常配备有隔离开关，用于将电路隔离并确保安全操作。
在需要进行维修或检修时，应先打开隔离开关，将电路与电源隔离。
4. 熔断器操作：环网柜中的熔断器用于保护电路。
如果电流超过额定值，熔断器会断开电路以防止电路过载。
如果发生熔断，应关闭熔断器，并检查导致过负荷的原因。
5. 地刀操作：环网柜还配备有地刀，用于将电路与大地分离。
在需要对电路进行维修或检修之前，必须打开地刀以确保人员的安全。
6. 仪表监控：环网柜上通常还配备有各种电力仪表，用于监测电流、电压、功率等参数。
操作人员应定期检查这些仪表，以确保电力系统的正常运行。
7. 保护装置操作：环网柜中还可能配备有各种保护装置，如过流保护装置、过压保护装置等。
操作人员应熟悉这些保护装置的工作原理，并在必要时进行设置和调整。
8. 操作记录：在操作环网柜时，应及时记录重要的操作和参数。
这些记录可以帮助后续的维护和故障排除工作。
需要注意的是，操作环网柜需要经过相关培训和资质认证，操作人员必须熟悉环网柜的工作原理和操作规程，严格按照操作步骤进行操作，以确保安全和可靠性。
SOP-环网柜操作
SOP之环网柜停送电操作SOP版本 1.0 环网柜型号RM6是否有机械闭锁是制造厂商施耐德灭弧方式SF6➢作业条件环网柜外观正面侧面人员配置操作人员一名监护人员一名所需工具(安全工用具)开关操作把手（1个）地刀操作把手（1个）安全帽（2个）绝缘鞋（2双）全棉工作服（2绝缘手套（2双）套）验电器（1个）照明设备（1套）蓝（黑）色钢笔（圆珠笔）环网柜的四种状态状态适合情况接线示意图本柜该状态特征运行状态正常供电情况检修状态设备检修情况冷备用状态本机无热备用状态转电时操作区域示意图➢操作步骤➢注意事项例行操作部分1.操作人员及监护人员着全套工作服并携带所需工具及工作票赶赴现场✓应穿着统一配发的棉质工作服，工作服着装要求整洁、完好、扣子扣全；✓佩戴安全帽时双手持帽檐，将安全帽从前至后扣于头顶，调整好后箍，系好下颌带，低头不下滑、昂头不松动；✓戴绝缘手套时将外衣袖口放入手套的伸长部分；✓穿绝缘靴时裤脚放入绝缘靴内；穿工作鞋时不得挽裤脚；✓留长发的员工将头发束好，放入安全帽内。
2.到达现场后，核对现场情况与操作票、单线图是否一致，检查气压表情况。
✓气压表指针指向绿色区域为正常；若指向红色区域为异常，应取消操作。
3.操作人员到达操作现场并完成操作准备后，向当值配网调度员汇报。
✓应使用便于双方沟通的语言（首选标准普通话）✓吐字清晰，声音洪亮，声音不小于50分贝。
✓语速适中，约150－180字/分钟。
4.接调度令。
✓接令人应在4次电话响铃内接听电话；✓接令时，接令人姿势端正，在调度操作指令记录本上边接听边记录；✓记录完整后接令人要对照记录，完整复诵调度命令。
5.走位。
✓根据操作票核对并明确操作目标；✓在走动的过程中，由操作人走在前面，监护人走在后面，两人的间距控制在2米以内；✓途中不得闲谈或做与操作无关的事情。
6.在开关柜前操作开关设备、刀闸的站位✓操作人、监护人到达目标设备前方；✓操作人眼看、手指目标设备核对设备名称、位置，监护人确认；✓确认完毕后操作人站在目标设备标示牌的正前方，监护人站在操作人的侧后方。
完整word版,10KV环网柜设备操作运行及保养手册
10KV 环网柜设施操作运转及养护手册一、设施操作规程基本要求1、全部高压操作均需报告片区供电所同意。
2、全部操作任务 (事故状况下除外 )都应履行操作票制度。
3、全部操作一定由两名正式值班电工(两证齐 )来进行。
此中一人操作，另一人唱票及监督，并要穿着合格的防备器具。
4、严格按操作票规定的操作步骤进行，不得随意简化。
操作完成后，应在模拟图板上正确反应出系统中各设施的运转状态。
5、操作票须由主管人员进行审察署名后，方可履行。
送电操作程序1、穿着好防备用品，用高压试电器确认市高压电正常。
2、先关好后门 ,再关好前下门。
3、操作接地开关主轴而且使之分闸。
4、检查接地指示在断开地点。
5、确认出线柜断路器处于分闸地点。
6、合进线柜负荷开关 (合闸地点指示器亮 )。
7、合出线柜断路器 (合闸地点指示器亮 )。
停电操作程序1、断开低压配电柜的进线柜总负荷开关。
2、分出线断路器 (分闸地点指示器亮 )。
3、分进线负荷开关 (分闸地点指示器亮 )。
6、操作接地开关主轴而且使之合闸。
7、翻开后门和前下门8、检查接地指示在接地状态。
二、设施运转1．变配电室值班人员对设施应常常进行巡视检查，巡视检查分为定期巡视、特别巡视和夜间巡视三种。
2．按期巡视，值班人员每日按现场运转规程的规准时间和项目，对运转和备用的设施及四周环境进行按期检查。
3．特别巡视，对特别状况下增添的巡视。
如在设施过负荷或负荷有明显变化时，新装、检修或停运后的设施投入运转，运转中出现可疑现象及天气时的巡视。
4．夜间巡视，其目的在于发现接点过热和绝缘污秽放电状况，一般在顶峰负荷期。
5．巡视检查要精力集中，注意安全，禁止进行其余工作。
6．巡视中若发现设施有异样状况要记录在案，重要设施缺点应立刻向主管领导报告。
不论电气设施带电与否，未得主管领导同意，值班人员不得私自靠近导体进行维修或保护工作。
7．成立设施运转纪录，查出问题实时维修，不可以解决的问题实时报告管理处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电室环网柜操作方法
1、开启环网柜门
首先，在操作之前必须保证环网柜门已经打开，这样才能清晰地看到环网柜内部的状态，同时可以确保操作的安全性。
2、查看环网柜内部电器设备状态
第二步，需要查看环网柜内部的电器设备状态，包括断路器、熔断器和隔离开关等等。
需要注意每个设备是否处于开关状态，如果有任何设备出现异常，需要及时处理或上报。
3、进行环网柜操作
接下来，根据需要进行环网柜的开关操作。
需要注意的是，对于熔断器以及断路器的操作，必须保证人员具备相应的资质和操作技能。
同时，需要在操作的同时观察环网柜内部灯光指示灯显示状态，及时了解开启或关闭操作的结果。
4、关闭环网柜门
最后，进行操作后需要关闭环网柜的门，确保环网柜内部的设备得到有效保护。
需要仔细检查确保门锁紧，并且环网柜无异常。
