九年级物理第十六章电压 电阻单元测试题及答案
九年级物理第十六章电压 电阻单元测试题及答案
一、选择题
1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是( A )
A．一节干电池的电压是2 V B．我国家庭电路的电压是220 V
C．手机电池电压是3.7 V D．闪电时云层间的电压可达106 V
2．自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的( B )
A．导体 B．半导体 C．绝缘体 D．超导体
3．关于电流、电压和电阻，下列说法中正确的是( D )
A．只要将导体连入电路，电路中就有电流
B．导体中通过的电流越大，它的电阻越小
C．有电流通过的小灯泡，其两端不一定有电压
D．导体的电阻与导体两端的电压和通过的电流都无关
4．收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。它的实质是一个( D )
A．开关 B.电流表 C.电压表 D.变阻器
5．用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果( C )
A．灯泡可能烧坏 B．电压表烧坏 C．灯泡不亮 D．电压表无示数
6．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是( D )
7．小明在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。接下来，以下做法最合理的是( A )
A．观察电流表的示数是否为零，判断电路是否断路
B．断开开关S，更换灯泡重新实验
C．断开开关S，增加电池的个数重新实验
D．断开开关S，拆掉导线重新连接电路
8．如图所示电路，开关闭合后两灯发光。以下说法正确的是( A )
A．电压表V的示数一定等于V1的示数 B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
9．如图所示，电源电压保持不变，当滑动变阻器滑片P移到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是( D )
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L亮度变暗
C．滑片P移到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P移到B端，开关S1闭合，S2断开，灯泡L亮度变暗
10．在电学实验中，遇到断路时，常用电压表来检测。某同学连接了如图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae＝3 V，Uab＝0，Ubd＝0，Ude＝3 V，则此电路的故障可能是( C )
A．开关S接触不良 B．小灯泡灯丝断了C．d、e间出现断路 D．e、f间出现断路
11．在研究物质的导电性时，采用如图所示的实验电路。用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来。对此，以下叙述正确的是( B )
A．玻璃芯柱和灯泡L是并联的
B．电压表的示数将逐渐变大
C．通过灯泡的电流要比通过玻璃芯柱的电流大
D．加热过程中，玻璃芯柱的电阻随着温度的升高而增大
12．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是 ( C )
A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大
B．电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大 9题 10题 11题 12题 C．电子秤的AB部分是一个滑动变阻器，且A端为绝缘体
D．电子秤所称物体的质量越大，电路中的电流越小
二、填空题
13．一台扩音机的最大输入信号电压是500 mV＝__0.5__V，一个电阻的阻值是1 kΩ＝__1_000__Ω。
14．如图所示的电路中，闭合开关S，已知电源电压为4.5 V，L1两端的电压为2 V，则L2两端的电压为__2.5__V，电压表的示数为__2__V。
15．滑动变阻器是通过改变接入电路中电阻丝的__长度__来改变电阻的。某滑动变阻器上标有“100 Ω 2 A”字样，该滑动变阻器的阻值变化范围是__0～100_Ω__，“2 A”表示__该滑动变阻器允许通过的最大电流为2_A__。
16．国家为解决“三农”问题，进行了大规模农村电网改造，使得农民家中的灯泡变亮，各种电机正常工作，农业生产力水平大大提高。这一改造主要是把电线换成__粗__(填“粗”或“细”)的，使线路电阻__减小__(填“增大”“减小”或“不变”)。
17．如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是__电压表__，乙表是__电流表__。
18．如图所示，电阻箱的示数为__2008__Ω。
19．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱__b、c__(填“a、b”“b、c”或“a、c”)和灯泡__串__联后接入电路中。
20．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙、丙所示，则V1用的量程是__0～15_V__，V2用的量程是__0～3_V__，灯L1两端的电压是__3.5__V。 14题 17题 18题 19题 三、作图题
21．如图所示，电源电压为12 V，用笔画线代替导线，将图中元件连接成电路。要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。(导线不能交叉)
22．给你一组电源、一个滑动变阻器、一个开关、一只红灯泡、一只绿灯泡和若干导线。请设计一个由滑动变阻器控制的电路，要求红灯变暗时绿灯变亮，绿灯变暗时红灯变亮，并在虚线框内画出你设计的电路图。
四、实验探究题
23．在学习电压知识时，“水果电池”激发了小珊同学的探究兴趣，她提出的问题是：苹果的导电性能可能与苹果的哪些因素有关？
(1)你的猜想是：__苹果的导电性能可能与苹果的甜度(或苹果是否完整)有关__。
(2)下表是小珊同学探究得出的在一定电压下通过苹果的电流的实验数据：
苹果1(一般甜) 苹果2(较甜) 苹果3(很甜)
完整 0.1 A 0.2 A 0.3 A
削了皮 0.1 A 0.2 A 0.3 A
切掉一部分 0.1 A 0.2 A 0.3 A
根据上表中的信息，请写出两条探究结论：
结论一：__在大小相同时，苹果的甜度越大，导电性能越好__；
结论二：__同一苹果的导电性能与苹果是否完整无关__。 (3)小红在“苹果电池”上插入一块铁片和一块铜片作为电池的正、负极，你怎样判断电池的正极是哪一块？如何知道电池的电压是多大？__选用电压表的0～3_V的量程，把电压表的正、负接线柱分别与铜片、铁片相连，若指针正向偏转，则与正接线柱相连的是正极，否则是负极。在指针正向偏转的情况下，读出此时电压表的示数，即为电池的电压__。
24．用如图所示的电路来探究串联电路的电压特点时：
(1)实验中应选择规格__不相同__(填“相同”或“不相同”)的灯泡。
(2)用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在上表中。分析实验数据，可得到串联电路的电压特点是__U＝U1＋U2__(用公式写出)。
(3)进行多次实验的主要目的是__寻找普遍规律__(填“寻找普遍规律”或“减小实验误差”)。
25．小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，作出了如下猜想：
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示：
(1)如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小； 实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
编号 材料 长度(m) 横截面积(mm2)
A 镍铬合金 0.25 1.0
B 镍铬合金 0.50 1.0
C 镍铬合金 0.25 2.0
D 锰铜合金 0.25 1.0 小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小；
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。
你赞同__小亮__(填“小明”“小红”或“小亮”)的观点。
(2)为了验证猜想二，可依次把M、N跟电阻丝__A、C__(填字母编号)的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
(3)依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟__导体的长度__的关系，其结论是__当导体的材料和横截面积相同时，导体越长电阻越大__。
(4)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想__三__(填“一”“二”或“三”)的实验验证。
(5)以上方法在研究物理问题时经常用到，被称为__控制变量__法。
(必考题)初中物理九年级全册第十六章《电压电阻》测试题(含答案解析)
一、选择题
1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。已知电路中除了L1、L2外，其它电路元件均完好。下列说法正确的是（ ）
A．可以确定，只有L1短路 B．可以确定，只有L1断路
C．可以确定，L1短路且L2断路 D．可以确定，L1断路且L2短路
2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
3．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）
A．灯L1短路 B．灯L1开路
C．灯L2开路 D．灯L2短路
4．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（ ）
A．1︰3 B．3︰1 C．3︰4 D．4︰3
5．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
导体代号 O A B C D
导体长度l/m 1.5 1.5 1.5 1.5 0.5
导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2
导体材料 镍铬 锰铜 钨 镍铬 镍铬
A．A B．B C．C D．D
6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（ ）
A．验电器是根据异种电荷相互排斥的原理制成的
B．物理学中把正电荷定向移动的方向规定为电流方向
C．并联电路中的总电压等于各支路电路两端的电压之和
D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大
7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（ ）
2022-2023学年人教版九年级物理全一册第16章《电压 电阻》单元测试卷含答案
第16章《电压 电阻》单元测试
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻将 ．(填“增大”、“减小”或“不变”)．
2.如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为 （选填“1.5”“3”或“0”）V，小电灯 （选填“能”或“不能”）正常发光。
3.如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，灯L1和L2是 联在电路中的，甲为 表，乙为 表。
4.在下列实验中，a．探究电流与电压的关系；b．探究电流与电阻的关系；c．伏安法测电阻；d．测量小灯泡的电功率。滑动变阻器作用与其他实验不同是 （填写序号），其作用是 。
5.如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断．
6.上海市家用照明电器的电压为 伏，电灯与控制它的开关是 ，测量电灯两端电压的电压表应将它 在电灯两端。（后两空选填“串联”或“并联”）
二、选择题（每题2分，共16分）
7.在如图所示的电路中，S闭合后下列各种情况不正确的是（ ）
A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙
B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数大于丙表的示数 8.如下图所示，电位器有a、b、c三个接线柱：b接线柱与滑片连接，滑片可绕转轴O旋转；a、c接线柱分别接在弧形电阻丝的一端。老电工把此电位器与“220V 40W”的白炽灯串联后，接在220V的电路中，能调节白炽灯的亮度，以下说法合理的是（ ）
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
第1页
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）
一．选择题
1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（ ）
A．L1两端电压为2.2VB．电源与 L1两端电压之和为3.8V C．电压表测 L1两端电压 D．L2两端电压为2.2V
2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（ ）
A．2V B．4V C．6V D．10V
3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V B．L1两端的电压为3V
C．通过L1与L2的电流之比为1：2 D．当S断开后，电压表示数为4.5V
4．下列几种估值中符合实际情况的是（ ）
A．一节新干电池电压2V B．对人体的安全电压为36V
C．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A
5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A
6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（ ）
A．加在导体两端电压越大，导体的电阻越大
B．通过导体的电流越小，导体的电阻越小
C．两根相同的铜导线并联使用，可以使导线电阻变大
D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小
7．下列关于教室中的一些估测数据最接近实际的是（ ）
A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10Ω
C．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A
8．人们的生活离不开电。为了安全用电，我们应对生活中的一些“电”常识有所了解。下列有关常见电压值的表述中错误的是（ ）

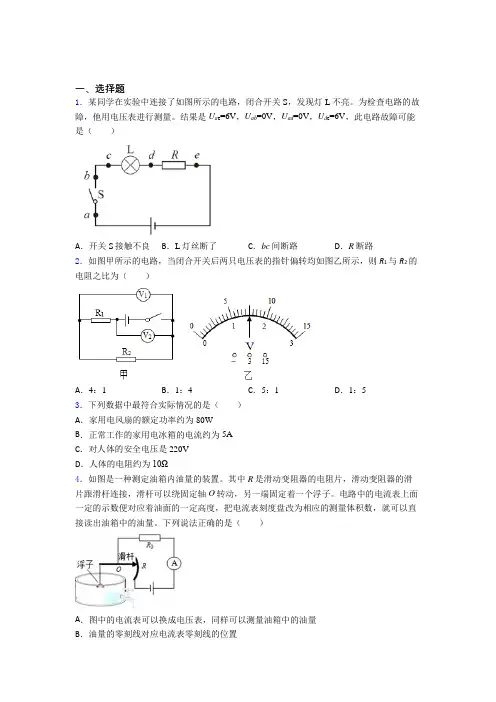

初中物理九年级全册第十六章《电压电阻》测试(含答案解析)
一、选择题
1．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。为检查电路的故障，他用电压表进行测量。结果是Uae=6V，Uab=0V，Uad=0V，Ude=6V，此电路故障可能是（ ）
A．开关S接触不良 B．L灯丝断了 C．bc间断路 D．R断路
2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
3．下列数据中最符合实际情况的是（ ）
A．家用电风扇的额定功率约为80W
B．正常工作的家用电冰箱的电流约为5A
C．对人体的安全电压是220V
D．人体的电阻约为10Ω
4．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置 C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
5．如图所示，几只水果提供的电力点亮了一排发光二极管。下列说法正确的是（ ）
A．水果电池将电能转化为化学能
B．发光二极管是由超导体材料制成的，此时它在电路中为用电器
C．一排二极管同时发光说明它们一定是串联的
D．把水果串联起来可以提高电压
6．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（ ）
A．滑动变阻器两端的电压是U1 B．滑动变阻器两端的电压是U2
C．小灯泡L两端的电压是U1 D．电源两端的电压是U1+U2
7．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
【单元练】黄冈市九年级物理第十六章【电压和电阻】经典测试卷(含答案)
一、选择题
1．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。为检查电路的故障，他用电压表进行测量。结果是Uae=6V，Uab=0V，Uad=0V，Ude=6V，此电路故障可能是（ ）
A．开关S接触不良 B．L灯丝断了 C．bc间断路 D．R断路D
解析：D
如图所示电路为串联电路，闭合开关，灯L不亮，则电路可能出现了断路。用电压表测量ae间电压，Uae=6V，则从a到电源到e间没有断路，ab间电压为0，则从a到电源到b之间出现了断路，同理从a到电源到d之间出现了断路，而de间电压为6V，从a到开关到d间没有断路，那么是电阻R断路了，故ABC不符合题意，D符合题意。
故选D。
2．下列关于电压的说法正确的是（ ）
A．只要有电压就一定能形成电流 B．电压是使自由电荷发生定向移动形成电流的原因
C．对人体的安全电压为36V D．一节干电池的电压为2VB
解析：B
A．有电压且电路处于通路状态才能形成电流，故A错误；
B．电压可以使自由电荷发生定向移动，是形成电流的原因，故B正确；
C．对人体的安全电压是不超过36V，故C错误；
D．一节干电池的电压为1.5V，故D错误。
故选B。
3．下列数据最符合实际情况的是（ ）
A．人步行的速度约为10m/s
B．一节新干电池的电压约为3V
C．初中物理课本的重力大约为3N
D．让人舒适的环境温度约为50℃C
解析：C
A．人步幅约为0.6m，一秒钟约2步，所以人步行的速度为1.2m/s，故A项不符合题意；
B．一节干电池的电压约为1.5V，故B项不符合题意；
C．初中物理课本的质量约为0.3kg，重力约为 0.3kg10Nkg3NGmg
故C项符合题意；
D．让人舒适的环境温度为26℃，故D项不符合题意。
故选C。
4．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。滑动片P顺时针向A端滑动的过程中，下列说法正确的是（ ）
九年级物理全册第十六章《电压 电阻》测试卷-人教版(含答案)
九年级物理全册第十六章《电压 电阻》测试卷-人教版（含答案）
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．【原创题】下列关于电压和电压表的说法中，不正确的是( )
A．电压是电路中形成电流的原因
B．人体的安全电压不高于36 V
C．电压表不可以直接接在电源的两端
D．智能手机的电池电压大约为3.7 V
2．【2021·汕头金平区模拟】如图所示的电路图，各元件连接正确的是( )
3．【2021·深圳罗湖区一模】2021春晚舞台设置了154块超高清LED大屏幕分布于观众席后区上方，形似“穹顶”，每块屏幕可以呈现不同画面。下面说法正确的是( )
A．LED具有单向导电性，利用它可以判断电源正负极
B．每块LED屏幕画面的颜色由红、黄、蓝三种色条合成的
C．154块LED屏幕是串联在一起的
D．LED发光时，几乎不发热，属于超导体材料
4．【2021·佛山禅城区校级月考】如图所示，小明将A、B两种不同的金属片分别插入土豆里，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是( )
A．若断开开关，A、B两金属片间没有电压 B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
5．【2021·天津】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( )
6．如图所示的电路中各元件完好， a、b 、c 、d 、e 、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是( )
A．a和b B．c和d C．a和f D．e和 f
7．如图所示电路中，开关闭合，电压表V1、V2、V3示数分别为U1、U2、U3，电流表A1、A2示数分别为I1、I2，电路无故障，那么下列关系式正确的是( )
【单元练】人教版初中九年级物理第十六章【电压和电阻】经典习题(含答案解析)
一、选择题
1．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（ ）
A．灯泡L1 处短路 B．灯泡 L2处短路 C．灯泡 L1 处断路 D．灯泡L2处断路A
解析：A
由电路图知，开关S闭合后，两灯串联在电路中，电压表测灯L2的电压，而电路中只有一灯发光，则电路中无断路故障，而电压表的示数为6V，则电路中的故障是灯L1短路了，故A符合题意，BCD不符合题意。
故选A。
2．下列生活中常见的电流、电压值的描述，符合实际的是（ ）
A．一节干电池的电压为2V B．人体的安全电压不高于36V
C．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mAB
解析：B
A．一节干电池的电压为1.5V，故A不符合题意；
B．人体的安全电压不高于36V，故B符合题意；
C．手电筒工作时的电流约为0.1A，故C不符合题意；
D．家用电冰箱工作时的电流约为2A，故D不符合题意。
故选B。
3．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）
A．1L与2L并联 B．电流表1A测量的是2L的电流
C．电流表2A测量的是电路的总电流 D．电压表V只能测出1L的电压D
解析：D
A．如图将电压表去掉，电流表当导线，有两条支路，且各个支路一个灯泡，故两灯泡并联，故A选项正确， A选项不符合题意；
B．电流表 1A在灯泡2L的支路上，故测的是2L的电流，故B选项正确，故B选项不符合题意；
C．电流表 1A在灯泡2L的干路上，电流表2A测量的是电路的总电流，故C选项正确，C选项不符合题意；
D．并联电路中，各支路两端的电压相等，故D选项错误，故D选项符合题意。
故选D。
4．A和B两根完全一样的导线。长度都是1m，阻值分别为RA和RB。把A剪去一半，剩下的一半阻值为RC，再把另外一半拉长到1m，阻值为RD。下列表达式正确的是（ ）
【单元练】人教版初中九年级物理第十六章【电压和电阻】测试题(含答案解析)
一、选择题
1．利用如图所示电路探究串联电路的规律，下列做法中（ ）
①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响
②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系
④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验
A．①②③④都正确 B．只有①③正确 C．只有②④正确 D．只有①②④正确A
解析：A
①分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故①正确；
②分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故②正确；
③电压表要并联在ab、bc和ac点，分别测量灯泡L1、L2和电源电压，可以探究串联电路中各用电器两端电压与电源两端电压的关系，故③正确；
④本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故④正确。
故选A。
2．关于导体的电阻，下列说法正确的是（ ）
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，通过它电流就一定越小
C．导体的电阻与加在它两端的电压及通过它的电流无关
D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定C
解析：C
A．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，任何导体都对电流有阻碍作用。故A错误；
B．导体的电阻是导体的一种性质，导体的电阻越大，它对电流的阻碍作用越大。故B错误；
C．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积以及温度，与其两端的电压、通过它的电流大小无关。故C正确；
D．导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。故D错误。 故选C。
【单元练】荆州市九年级物理第十六章【电压和电阻】经典测试(含答案)
一、选择题
1．下列说法正确的是（ ）
A．长导线的电阻比短导线的电阻大 B．导线粗的电阻一定比导线细的电阻小
C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小D
解析：D
导体电阻与材料、横截面积、长度、温度等因素有关，同种材料，横截面积越小，长度越大，电阻越大。
A．材料和横截面积不确定，长导线的电阻比短导线的电阻不一定大，故A错误；
B．材料和长度不确定，导线粗的电阻一定比导线细的电阻不一定小，故B错误；
C．横截面积不确定，在长度相同导线，铜导线比铝导线电阻不一定小，故C错误；
D．在长度、材料相同的导线，横截面积越大，电阻越小，故D正确。
故选D。
2．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联的（ ）
A．两灯亮度不同
B．两盏灯可以同时亮，同时灭
C．两灯两端的电压相同
D．通过两灯的电流不相等D
解析：D
AB．规格不同的两个灯，不论是并联还是串联时，都亮度不同，可以同时亮，同时灭，所以不一定是并联，故AB不符合题意；
C．规格相同的两个灯，不论是并联还是串联时，两端电压都相同，所以不一定是并联，故C不符合题意；
D．因为串联电路各处电流相等，所以，通过两灯的电流不相等则一定是并联，故D符合题意。
故选D。
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
位置 a、b之间 b、c之间 c、d之间 d、e之间
电压表指针 不偏转 不偏转 不偏转 偏转
A．a、b之间 B．b、c之间 C．c、d之间 D．d、e之间D
解析：D
电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
人教版九年级物理第十六章 电压 电阻 单元测试题(含答案)
知识像烛光，能照亮一个人，也能照亮无数的人。--培根
1 / 14 人教版九年级物理第十六章 电压 电阻 单元测试题
一、选择题
1. 下列各种说法中错误的是 ( )
A. 教室内的电压为220 V B. 0.6 kV=60 000 mV
C. 一节干电池的电压一般是2 V D. 不高于36 V的电压是
2. 小明家装修房屋需要购买导线,关于导线种类的选择,最恰当的是( )
A. 强度大的铁丝 B. 细小价格较便宜的铝丝
C. 粗一点的铜丝 D. 性能稳定的镍铬合金丝
3. 如图所示是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是( )
A. 导线1 B. 导线2 C. 导线3 D. 导线4
4. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是( )
A. M接C,N接B B. M接A,N接B C. M接C,N接D D. M接A,N接D
5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是 ( )
A. A B. B C. C D. D
6. 用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小下列说法正确的是( )
A. 当导体两端电压和通过导体的电流为零时,导体的电阻为零 知识像烛光，能照亮一个人，也能照亮无数的人。--培根
