超长结构裂缝施工控制措施
超长结构裂缝施工控制措施
影响因素 控制方法 方法分析及说明 控制要点
材料 选择合适水泥品种 本工程选用矿渣硅酸盐、低碱、低水化热水泥，并掺加15-30%符合国家标准的Ⅰ级粉煤灰以取代水泥，以改善混凝土性能，降低水泥用量。 1.低热矿渣水泥7天的水化热不大250KJ/Kg。
2.粉煤灰掺量根据试配、试验确定。
选择合适骨料品种及级配 强度高、级配良好、含泥量小的石子总表面积小，需要包裹的水泥浆少，能减少水泥用量，提高混凝土的密实性；在级配良好的前提下，石子粒径越大水泥浆用量减少，但流动性较差；细砂总表面大、水泥需用量增加，粗砂虽水泥浆用量可减少，但容易产生泌水，降低工作性能；含泥量小的骨料能减少混凝土的收缩，提高混凝土的耐久性。 1.含泥量：石子1%；砂1%-1.5%；
2.粗骨料级配：大体积混凝土粗骨料连续级配为5～40mm；非大体积混凝土粗骨料连续级配为5～31.5mm；
3.细骨料：采用中、粗砂，细度模量为2.80，平均粒径为0.38mm。
掺加高效减水剂，降低水灰比 搅拌混凝土用水量比胶凝材料水化所需用水量多，混凝土中多余水挥发引起混凝土更大的收缩，掺加适量减水剂以降低水灰比、减少用水量能有效减少混凝土收缩。 选用聚羧酸盐高效减水剂，使用前对选用的水泥和各种掺合料做多种掺量下的相容性试验，寻找掺量饱和点和最佳掺量。
影响因素 控制方法 方法分析及说明 控制要点
配比影响因素 多组试配试验选择最优配比 配合比设计应首先在满足强度要求和工作性能的前提下，减少水泥用量和用水量，降低砂率、提高粗骨料含量、控制含气量，以减少混凝土的自收缩，降低绝对温升，延缓水化热峰值，提高混凝土的抗裂性、密实性和耐久性等。 1.60天强度作为配合比设计强度指标，最终强度不大于设计强度的1.2倍。
2.粘度适宜，无离析、泌水现象，坍落度T＝140±20mm，经时损失值＜10％。初凝时间8～10h，终凝10～12h。
3.采用混凝土收缩试验仪和平板开裂试验仪分别检测混凝土体积稳定性与抗裂能力，控制体积变形≤0.02%。
操作影响因素 检测混凝土入模温度 控制混凝土的入模温度，保证混凝土入模后强度能正常增长，同时避免由入模温度不合适带来混凝土表面与大气温度间、中心与表面温度间更大的温差，引起混凝土更大的温度裂缝和收缩裂缝。
当检测出温度不合适时，及时调整混凝土的出机温度及运输保温方式：当温度过高时，搅拌时加入冰水，并在运1.混凝土的入模温度控制在20～30℃较为合适。
2.调整混凝土出机温度的冰水掺加量通过计算确定。
3.减少混凝土运输与浇筑过程的温度损失的保温材料厚度通过计算确定。
影响因素 控制方法 方法分析及说明 控制要点
输车上和浇筑泵管上裹保温材料进行保温。
坍落度筒检测混凝土入模坍落度 控制混凝土的入模坍落度，保证混凝土具有良好的泵送性能的基础上，避免因坍落度过大引起混凝土更大的收缩。 入模坍落度T＝140±20mm。
控制混凝土振捣时间与振捣方法 控制混凝土的振捣时间和振捣方法，并在混凝土初凝前进行二次振捣，避免混凝土因过振引起泌水、漏振造成密实性不良进而降低结构的抗裂能力。 1.振捣时间以混凝土表面刚刚泛浆且不再产生气泡为准；
2.振捣方法以能保证混凝土密实为标准，不得漏振或过振。
加强混凝土表面处理 混凝土表面收光抹平后，由于表面水分损失较快，容易产生收缩裂缝。 混凝土初凝后终凝前二次抹压，闭合收水裂缝。
环境影响因素 选择合理的养护措施 当混凝土养护环境湿度较小时，混凝土表面及内部水分较快流失，容易形成表面收水裂缝和内部自收缩裂缝。
当混凝土养护环境温度与混凝土表面温度温差、表面温度与内部中心温度温差大于25℃时，混凝土的温度应力将1.养护环境湿度：不小于80%；
2.养护方式：水平结构覆盖塑料薄膜密封保湿；竖向结构柱拆模后包裹塑料薄膜养护；墙挂麻袋片浇水养护。
影响因素 控制方法 方法分析及说明 控制要点
超过混凝土抗拉强度，造成混凝土温度裂缝。总降温差不大于30℃。 3.混凝土养护时间：养护时间不少于两个月。
结构面及时覆盖防水层及回填土 混凝土的暴露面越大，暴露时间越长，收缩越大。 地下室顶板施工完成后，及时做防水层及回填土，避免干风直接吹刮混凝土结构面。
抵抗裂缝发生的措施 补偿收缩
技术 在混凝土中掺加适量的微膨胀剂，微膨胀混凝土在水化过程中产生适量膨胀，在湿环境条件中、在钢筋和邻位限制下，在钢筋混凝土中建立起一定的预应力（0.2～0.7Mpa）的预压应力），这一应力能大致抵消混凝土在收缩时产生的拉应力，从而防止或减少混凝土构件的裂缝产生。 1.建立混凝土养护湿环境或湿空气饱和环境。
2.膨胀剂掺量根据混凝土收缩试验仪和混凝土平板开裂试验仪的试验结果而确定。
超长结构裂缝原因及控制措施
第３３卷第２４期 ２ ０ ０ ７年８月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ ＶｏＩ．３３ Ｎｏ．２４ Ａｕｇ．２００７ ・１５５・ 文章编号：１００９．６８２５（２００７ Ｊ２４．０１５５．０２ 超长结构裂缝原因及控制措施
李双德 摘要：引用了超长结构的定义，详细地剖析了混凝土凝结过程中裂缝形成的原因，概述了混凝土裂缝的类型，提出了控 制超长结构裂缝的措施，对设计和施工都有一定的借鉴价值。 关键词：超长结构，混凝土，变形，强度 中图分类号：ＴＵ３１２．３ １超长结构的定义 超长结构系指结构单元长度超过了《混凝土结构设计规范》 所规定的钢筋混凝土结构伸缩缝最大间距的结构。结构设置伸 缩缝是基于混凝土干燥收缩和热胀冷缩，而主要是考虑长期热胀 冷缩的影响，考虑混凝土干缩和施工期间水泥水化热影响厂采用 施工后浇带等措施。 ２混凝土开裂的原因 混凝土开裂（裂缝）主要是变形作用引起的，变形作用包括温 度、湿度及不均匀沉降等，其中温度变化引起的裂缝又占主要部 分。 当混凝土承受干燥作用时，首先是大空隙及粗毛细孔中的自 由水分因物理力学结合遭到破坏而蒸发，这种失水不引起收缩。 环境的干燥作用使得细孔及微毛细孔中的水产生毛细压力，水泥 石承受这种压水后产生压缩变形而收缩，这种收缩叫毛细收缩， 是混凝土收缩变形的一部分。待毛细水蒸发以后，开始进一步蒸 发物理一化学结合的吸附水，首先蒸发晶格间水分，其次蒸发分 子层中的吸附水，这些水分的蒸发引起显著的水泥石压缩，产生 吸附收缩，这是收缩变形的主要部分。工程中最常见的混凝土收 缩变形引起裂缝是与湿度变化有关的毛细收缩及吸附收缩。 混凝土浇筑后４ ｈ－１５ ｈ左右，水泥水化反应激烈，分子链逐 渐形成，出现泌水和水分急剧蒸发现象，引起失水收缩，这在初凝 过程中发生，此时骨料与胶合料之间也产生不均匀的沉缩变形， 这都发生在混凝土初凝之前，称为塑性收缩。这种收缩量大，在 混凝土表面上，特别是在养护不良的部位，出现龟裂，裂缝无规 则，既宽（１ ｍｒｎ￣２ ｍｍ）又密（间距５ ｍｍ～１０ ｃｍ）。由于沉缩作 用，这些裂缝往往沿钢筋分布。水灰比大，水泥用量多，外加剂保 水性差，粗骨料少，振捣不良，环境温度高，表面失水大等都会导 致塑性收缩表面开裂。 混凝土所处的大气环境，如温度、湿度、风速等都对收缩有影 响，特别是风速的影响不可忽视，因为风速的增大加速了混凝土 水分蒸发速度，亦即增加干缩速度，容易引起早期表面裂缝。 热胀冷缩是物体受温度作用的一种自然现象。温度作用对 建筑结构使用带来的影响已被人们所重视，并为此采用保温隔热 等措施尽量减小环境温度的影响。 结构混凝土开裂不仅因为混凝土抗拉强度不足，更重要的是 变形超过了极限拉伸。混凝土在静荷载作用下，其极限拉伸率约 在１×１０一，慢速加载时可提高到１．６×１０～。钢筋混凝土构件 在一般配筋率情况下能够提高混凝土的极限拉伸，当配筋率过大 （５％以上）时，由于引起过大自约束应力而导致开裂。 超长结构建筑主要是考虑由变形作用可能引起的裂缝，应采 文献标识码：Ａ 取有效的措施控制裂缝。 结构长度是影响温度应力的因素，为了削减温度应力，取消 伸缩缝，在施工中采用施工后浇带可有效地减少温度收缩应力， 然后再浇灌施工后浇带使结构成整体。只要使浇灌后浇带前及 浇灌后浇带后，结构混凝土因温差和收缩应力叠加值小于混凝土 抗拉强度，就不会产生裂缝。这就是利用施工后浇带办法控制裂 缝，达到不设置永久伸缩缝的目的。 ３混凝土结构裂缝的类型 许多混凝土结构，在施工过程中和使用过程中出现不同形式 的裂缝，这是一个比较普遍的现象。近代科学关于混凝土强度的 研究及大量工程实践所提供的经验表明，结构物的裂缝是不可避 免的。结构裂缝分两大类：荷载引起的裂缝和变形引起的裂缝。 工程实践中的许多裂缝现象往往无法用荷载原因解释，而是变形 作用引起的裂缝，这种变形作用包括温度、湿度、地基变形等。大 量工程实践表明，结构留缝与否，并不是决定结构变形开裂与否 的唯一条件，留缝不一定不裂，不留缝不一定裂，是否开裂与许多 因素有关。混凝土有裂缝是绝对的，无裂缝是相对的。有关混凝 土试验研究证实了在尚未受荷载的混凝土和钢筋混凝土构件中 都存在肉眼看不到的裂缝。混凝土中微裂缝的存在，对混凝土的 弹塑性、徐变、强度、变形、泊松比、结构刚度、化学反应等性能有 重要影响。肉眼可见的裂缝范围一般为０．０５ ｎｌｒｎ，不小于 ０．０５ ｎｌｒｎ的裂缝称为宏观裂缝，宏观裂缝是微观裂缝扩展的结 果。一般工业与民用建筑中宽度小于０．０５ ｎｌｒｎ的裂缝对使用都 无危险性，故假定具有小于０．０５ ｎｌｒｎ裂缝的结构为无缝结构。防 水结构混凝土在水头１０ ｍ以下的情况下，混凝土裂缝在０．１ ｎｌｒｎ ～Ｏ．２ ｎ２／Ｔｌ时，开始有些渗漏，水通过裂缝与水泥结合形成 Ｃａ（ＯＨ），，浓度不断增加，生成胶合物胶合了裂缝，使原有裂缝被 封闭，渗漏停止，这种现象称为裂缝的自愈现象。根据国内外有 关试验资料，混凝土最大裂缝宽度的控制标准大致如下：１）无侵 蚀介质，无防渗要求，０．３ ｍ～０．４ ｒａｍ；２）轻微侵蚀，无防渗要求， ０．２ ｍ～０．３ ｍｍ；３）严重侵蚀，有防渗要求，０．１ ｍ～０．２ ＩＦＩＩＴＩ。 上述标准是设计和检验上的控制范围，在工程实践中，有些 结构带有数毫米宽的非荷载作用产生的裂缝，多年未处理并无破 坏危险。工程结构中的裂缝，经分析由变形作用引起，为防止有 害介质自裂缝侵入促使钢筋锈蚀而影响结构耐久性，有裂缝部位 只需做表面封闭处理即可。 ４超长结构控制裂缝的措施 １）对超长结构，设计时应因地制宜，区别对待。对不同地区 的环境温度、材料、施工条件，建筑物不同的使用性质、平面布置、 立面体形等，应有不同的处理措施。２）多高层建筑结构的基础底 收稿日期：２００７ ０４ １０ 作者简介：李双德（１９７３．），男，工程师，国家一级注册建造师，河南省第五建筑安装工程有限公司，河南郑州
浅谈超长混凝土结构的裂缝控制
・４２・ ２０１３年１２月 Ｉ・Ｊ之材
Ｓｉｃｈｕａｎ Ｂｕｉｌｄｉｎｇ Ｍａｔｅｒｉａｌｓ ２０１３年第６期 第３９卷总第１７６期
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２—４０１１．２０１３．０６．０１９
浅谈超长混凝土结构的裂缝控制
李成，倪修全
（安徽理工大学土木建筑学院，安徽淮南２３２００１）
摘要：本文阐述了超长混凝土结构裂缝产生的原因。
提出了在设计阶段和施工阶段对超长混凝土结构裂缝控制
的综合技术措施。 关键词：混凝土；超长结构；裂缝；控制
中图分类号：ＴＵ７５５ 文献标志码：Ｂ
文章编号：１６７２—４０１１（２０１３）０６—００４２—０２
０前言
我国城市各类公共建筑和民用住宅的建设规模在不断
壮大，随着人们对建筑功能要求的不断提高，建筑的体型
变化也越来越多，而超长混凝土结构就是近年出现的一种 新的建筑结构形式。但超长混凝土结构裂缝设计与施工有
关，这是工程界近年来重点研究的课题之一。
１超长混凝土结构裂缝的成因
大多数混凝土结构都会出现不同形式的裂缝，这是一
个比较普遍的现象。近代建筑科学关于混凝土强度的研究
及大量工程实践所提供的经验表明，结构裂缝是不可避免 的。肉眼可见的裂缝宽度范围一般为０．０５ ｒａｍ以上，宽度
不小于０．０５ ｍｍ的裂缝称为宏观裂缝，宽度为０．０５ ｍｍ及
以下的裂缝称为微观裂缝，宏观裂缝是微观裂缝扩展的结 果。一般工业与民用建筑中的微观裂缝（主要是混凝土骨料
与水泥的粘接面上的裂缝和水泥浆中的裂缝）对于建筑的使
用都无危险性。
结构裂缝分为两大类：荷载引起的裂缝及变形引起的
裂缝。工程实践中的许多裂缝现象往往无法用荷载原因解
释，这种裂缝正是变形作用引起的，其中的变形原因包括
温度（水化热、气温、生产热、太阳辐射等）、湿度（自生收
缩、失水干缩、碳化收缩、塑性收缩等）和地基变形（膨胀
地基、湿陷地基、地基差异沉降等）等。
１）混凝土内外温差过大时会产生温度裂缝，是裂缝产
混凝土超长结构裂缝控制与施工新技术

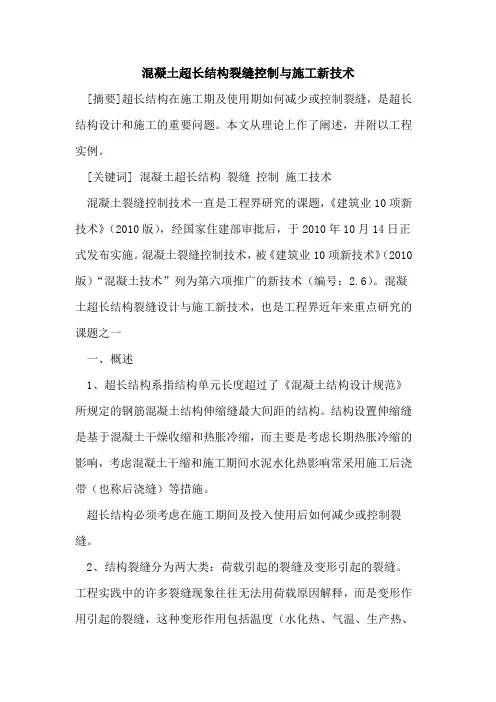

混凝土超长结构裂缝控制与施工新技术
[摘要]超长结构在施工期及使用期如何减少或控制裂缝，是超长结构设计和施工的重要问题。本文从理论上作了阐述，并附以工程实例。
[关键词] 混凝土超长结构 裂缝 控制 施工技术
混凝土裂缝控制技术一直是工程界研究的课题，《建筑业10项新技术》（2010版），经国家住建部审批后，于2010年10月14日正式发布实施。混凝土裂缝控制技术，被《建筑业10项新技术》（2010版）“混凝土技术”列为第六项推广的新技术（编号：2.6）。混凝土超长结构裂缝设计与施工新技术，也是工程界近年来重点研究的课题之一
一、概述
1、超长结构系指结构单元长度超过了《混凝土结构设计规范》所规定的钢筋混凝土结构伸缩缝最大间距的结构。结构设置伸缩缝是基于混凝土干燥收缩和热胀冷缩，而主要是考虑长期热胀冷缩的影响，考虑混凝土干缩和施工期间水泥水化热影响常采用施工后浇带（也称后浇缝）等措施。
超长结构必须考虑在施工期间及投入使用后如何减少或控制裂缝。
2、结构裂缝分为两大类：荷载引起的裂缝及变形引起的裂缝。工程实践中的许多裂缝现象往往无法用荷载原因解释，而是变形作用引起的裂缝，这种变形作用包括温度（水化热、气温、生产热、太阳辐射等）、湿度（自生收缩、失水干缩、碳化收缩、塑性收缩等）、地基变形（膨胀地基、湿陷地基、地基差异沉降等）。
大量工程实践证明，结构留缝与否，并不是决定结构变形开裂与否的惟一条件，留缝不一定不裂，不留缝不一定裂，是否开裂与许多因素有关。
3、混凝土有裂缝是绝对的，无裂缝是相对的。有关混凝土试验研究证实了在尚未受荷载的混凝土和钢筋混凝土结构中存在肉眼看不见的微观裂缝（主要是混凝土骨料与水泥的粘接面上裂缝和水泥浆中的裂缝）。混凝土中微裂缝的存在，对混凝土的弹塑料，徐变、强度、变形、泊松比、结构刚度、化学反应等性能有重要影响。
根据国内外设计规范及有关试验资料，混凝土最大裂缝宽度的控制标准大致如下：
超长混凝土结构地下室裂缝控制
【文章编号】１００７．９４６７（２０１０）Ｏ１．０４５—０４ 建筑与结构设计ｆ ＡｒｃｈｉｔｅｃｔｕｒａｌａｎｄＳｔｒｕｃｔｕｒａｌ ｓ
超长混凝土结构地下室裂缝控制
■王宁，柴万先（中国中元国际工程公司，北京１０００８９）
【摘要】超长混凝土结构的裂缝控制是具有相当普遍性的技 术难题。简要说明了超长结构裂缝产生的原因及影响裂缝发 展的因素，并结合具体工程，总结了结构设计与施工中采取的 主要技术措施，有效地控制了有害裂缝的产生和发展，可供类 ４￣＿ｒ－程参考。 【关键词】超长混凝土结构；后浇带；设计措施；裂缝控制 ［ｃｏ图分类号】ＴＵ３５４ 【文献标志码】Ａ
Ｃｏｎｔｒｏｌ ｏｆＣｒａｃｋｉｎｇ ｉｎ Ｏｖｅｒ－ｌｏｎｇ Ｃｏｎｃｒｅｔｅ Ｂａｓｅｍｅｎｔ ＷＡＮＧ Ｎｉｎｇ．ＣＨＡＩ Ｗａｎ—ｘｉａｎ （ＣｈｉｎａＩＰＰＲＩｎｔｅｒｎａｔｉｏｎａｌＥｎｇｉｎｅｅｒｉｎｇ Ｃｏｒｐｏｒａｔｉｏｎ，Ｂｅｉｊｉｎｇ １０００８９，Ｃｈｉｎａ） 【Ａｂｓｔｒａｃｔ］Ｃｒａｃｋ ｃｏｎｔｒｏｌ ｏｆ ｏｖｅｒ－ｌｏｎｇ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅ ｉｓ ａ ｕｎｉｖｅｒｓａｌｅｘｉｓｔｅｄｔｅｃｈｎｉｃａｌｄｉｆｉｃｕｌｔｙ．Ｔｈｅｔｈｅｓｉｓａｎａｌｙｓｉｓｔｈｅｒｅａｓｏｎｓ ｏｆ ｔｈｅ ｃｒａｃｋ ｇｅｎｅｒａｔｉｏｎ ａｎｄ ｔｈｅ ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒｓ ｏｆ ｔｈｅ ｃｒａｃｋ ｄｅｖｅｌｏｐｍｅｎｔ．Ｃｏｍｂｉｎｉｎｇ ｗｉｔｈ ｃｏｎｃｒｅｔｅ ｐｒｏｊｅｃｔ，ｔｈｅ ｔｈｅｓｉｓ ｓｕｍｍａｒｉｚｅｓ ｔｈｅ ｍａｉｎ ｔｅｃｈｎｉｃａｌ ｍｅａｓｕｒｅｓ ｔａｋｅｎ ｉｎ ｔｈｅ ｓｔｒｕｃｔｕｒａｌ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｗｈｉｃｈ ｃａｎ ｃｏｎｔｒｏｌ ｔｈｅ ｇｅｎｅｒａｔｉｏｎ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｔｈｅ ｃｒａｃｋ ｏｆ ｏｖｅｒ—ｌｏｎｇ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅ ｅｆｆｅｃｔｉｖｅｌｙ．Ｔｈｅ ｒｅｓｅａｒｃｈ ｃａｎ ｓｕｐｐｌｙ ｔｈｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｓｉｍｉｌａｒ ｐｒｏｊｅｃｔｓ． 【Ｋｅｙ ｗｏｒｄｓ］ｏｖｅｒ－ｌｏｎｇ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅ；ｐｏｓｔ－ｐｏｕｒｉｎｇ ｂｅｌｔ； ｄｅｓｉｇｎｍｅａｓｕｒｅｓ；ｃｒａｃｋｃｏｎｔｒｏｌ
浅谈钢筋混凝土超长结构控制裂缝的措施

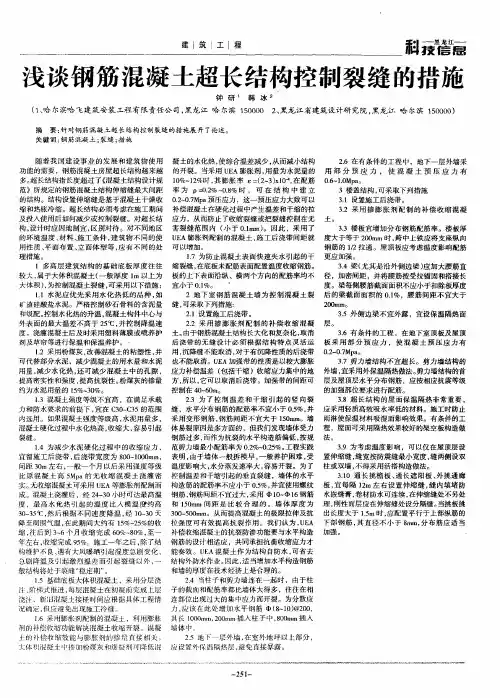

建ｊ筑』工Ｉ程 科 浅谈钢筋混凝土超长结构控制裂缝的措施 钟研 韩冰 （１、哈尔滨哈飞建筑安装工程有限责任公司，黑龙江哈尔滨１５００００ ２、黑龙江省建筑设计研究院，黑龙江哈尔滨１５００００） 摘要：针对钢筋混凝土超长结构控制裂缝的措施展开了论述。 关键词：钢筋混凝土；裂缝；措施 随着我国建设事业的发展和建筑物使用 功能的需要，钢筋混凝土房屋超长结构越来越 多。超长结构指长度超过了《混凝土结构设计规 范》所规定的钢筋混凝土结构伸缩缝最大间距 的结构。结构设置伸缩缝是基于混凝土干燥收 缩和热胀冷缩。超长结构必须考虑在施工期间 及投入使用后如何减少或控制裂缝。对超长结 构，设计时应因地制宜，区别对待。对不同地区 的环境温度、材料、施工条件，建筑物不同的使 用性质、平面布置、立面体型等，应有不同的处 理措施。 １多高层建筑结构的基础底板厚度往往 较大，属于大体积混凝土（一般厚度ｌｍ以上为 大体积），为控制混凝土裂缝，可采用以下措施： １．１水泥应优先采用水化热低的品种，如 矿渣硅酸盐水泥。严格控制砂石骨料的含泥量 和级配。控制水化热的升温。混凝土构件中心与 外表面的最大温差不高于２５℃，并控制降温速 度。浇灌混凝土后及时采用塑料薄膜或喷养护 剂及草帘等进行保温和保温养护。・ １．２采用粉煤灰，改善混凝土的粘塑性，并 可代替部分水泥，减少混凝土的用水量和水泥 用量，减少水化热，还可减少混凝土中的孔隙， 提高密实性和强度，提高抗裂性。粉煤灰的掺量 约为水泥用量的１５％～３０％。 ｌ３混凝土强度等级不宜高，在满足承载 力和防水要求的前提下，宜在Ｃ３０一Ｃ３５的范围 内选用。如果混凝土强度等级高，水泥用量多， 混凝土硬化过程中水化热高，收缩大，容易引起 裂缝。 １．４为减少水泥硬化过程中的收缩应力， 宜留施工后浇带，后浇带宽度为８００～１０００ｍｍ， 间距３０ｍ左右，一般一个月以后采用强度等级 比原混凝土高５Ｍｐａ的无收缩混凝土浇灌密 实。无收缩混凝土可采用ＵＥＡ等膨胀剂配制而 成。混凝土浇灌后，经２４～３０小时可达最高温 度，最高水化热引起的温度比人模温度约高 ３Ｏ～３５ ：，然后根据不同速度降温，经１０～３０天 降至周围气温，在此期间大约有１５％～２５％的收 缩，往后到３￣６个月收缩完成６０％～８０％，至一 年左右，收缩完成９５％。施工一年之后，除了结 构维护不良、遇有大风曝晒引起湿度急剧变化、 急剧降温及引起激烈温差而引起裂缝以外，… 般结构将处于裂缝“稳定期”。 １．５基础底板大体积混凝土，采用分层浇 注、阶梯式推进，每层混凝土在初凝前完成上层 浇注，新旧混凝土接棒时间应根据具体工程情 况确定，但应避免出现施工冷缝。 １．６采用膨胀剂配制的混凝土，利用膨胀 剂的补偿收缩功能解决混凝土收缩开裂。混凝 士的补偿收缩效能与膨胀剂的掺 直接相关 犬体衫｛混凝土中掺加粉煤灰和缓凝剂可降低混 凝土的水化热，使综合温差减少，从而减小结构 的开裂。当采用ＵＥＡ膨胀剂，用量为水泥量的 １０％～１２％时，其膨胀率８＝（２－３）ｘｌ０。，在配筋 率为Ｐ：０．２％～０．８％时，可在结构中建立 ０．２～０．７Ｍｐａ预压应力。这一预压应力大致可以 补偿混凝土在硬化过程中产生温差和干缩的拉 应力，从而防止了收缩裂缝或把裂缝控制在无 害裂缝范围内（小于０．１ｍｍ）。因此，采用了 ＵＥＡ膨胀剂配制的混凝土，施工后浇带间距就 可以增加。 １．７为防止混凝土表面快速失水引起的干 缩裂缝，在底板未配筋表面配置温度收缩钢筋。 板的上下表面沿纵、横两个方向的配筋率均不 宜小于０．１％。 ’ ２地下室钢筋混凝土墙为控制混凝土裂 缝，可采取下列措施： ２．１设置施工后浇带。 ２．２采用掺膨胀剂配制的补偿收缩混凝 土。由于钢筋混凝土结构长大化和复杂化，取消 后浇带的无缝设计必须根据结构特点灵活运 用，沉降缝不能取消，对于有沉降性质的后浇带 也不能取消。ＵＥＡ加强带的性质是以较大膨胀 应力补偿温差（包括干缩）收缩应力集中的地 方，所以，它可以取消后浇带。加强带的间距可 控制在４０～６０ｍ。 ２＿３为了控制温差和干缩引起的竖向裂 缝，水平分布钢筋的配筋率不宜小于０．５％，并 采用变形钢筋，钢筋间距不宜大于１５０ｒａｍ。墙 体易裂原因是多方面的，但我们发现墙体受力 钢筋过多，而作为抗裂的水平构造筋偏低，按规 范剪力墙最小配筋率为０．２％～０．２５％。工程实践 表明，由于墙体一般拆模早，一般养护困难，受 温度影响大，水分蒸发速率大，容易开裂。为了 控制温差和干缩引起的垂直裂缝，墙体的水平 构造筋的配筋率不应小于０．５％，并宜使用螺纹 钢筋，钢筋间距不宜过大，采用 １Ｏ～中１６钢筋 和１５０ｒａｍ间距是比较合理的。墙体厚度为 ３００ ５００ｒａｍ。从而提高混凝土的极限拉伸及抗 拉强度可有效提高抗裂作用。我们认为，ＵＥＡ 补偿收缩混凝土的抗裂防渗功能要与水平构造 钢筋的设计相适应，共同承担抗衡收缩应力才 能奏效。ＵＥＡ混凝土作为结构自防水，可省去 结构外防水作业。因此，适当增加水平构造钢筋 和墙的厚度在技术经济上是合理的。 ２．４当柱子和剪力墙连在一起时，由于柱 子的截面和配筋率都比墙体大得多，往往在相 连部位出现过大的集中应力而开裂。为分散应 力，应该在此处增加水平钢筋中（８～１Ｏ）＠２ｏ０， 其长１０００ｍｍ，２００ｒａｍ插入柱子中，８００ｍｍ插入 墙体中。 ２．５地Ｆ～层外墙，在室外地坪以上部分， 应设置外 温隔热层，避免直接暴露。 ２．６在有条件的工程中，地下一层外墙采 用部分预应力，使混凝土预压应力有 ０．６－１．０Ｍｐａ。 ３楼盖结构，可采取下列措施 ３．１没置施工后浇带。 ３－２采用掺膨胀剂配制的补偿收缩混凝 土。 ３．３楼板宜增加分布钢筋配筋率。楼板厚 度大于等于２００ｍｍ时，跨中上铁应将支座纵向 钢筋的１／２拉通。屋顶板应考虑温度影响配筋 更应加强。 ３．４梁（尤其是沿外侧边梁）应加大腰筋直 径，加密间距，并将腰筋按受拉锚固和搭接长 度。梁每侧腰筋截面面积不应小于扣除板厚度 后的梁截面面积的０．１％，腰筋间距不宜大于 ２００ｒａｍ。 ３．５外侧边梁不宜外露，宜设保温隔热面 层。 ３．６有条件的工程，在地下室顶板及屋顶 板采用部分预应力，使混凝土预压应力有 Ｏ．２－０．７Ｍｐａ。 ３．７剪力墙结构不宜超长。剪力墙结构的 外墙，宜采用外保温隔热做法。剪力墙结构的首 层及屋顶层水平分布钢筋，应按相应抗震等级 的加强部位要求进行配筋。 ３．８超长结构的屋面保温隔热非常重要， 应采用轻质高效吸水率低的材料。施工时防止 雨淋使保温材料吸湿而影响效果。有条件的工 程，屋面可采用隔热效果较好的架空板构造做 法。 ３．９为考虑温度影响，可以仅在屋顶层设 置伸缩缝，缝宽按防震缝最小宽度，缝两侧设双 柱或双墙，不得采用活搭构造做法。 ３．１Ｏ通长挑檐板、通长遮阳板、外挑通廊 板，宜每隔１２ｍ左右设置伸缩缝，缝内填堵防 水嵌缝膏，卷材防水可连续，在伸缩缝处不另处 理，剐性面层应在伸缩缝处设分隔缝。当挑板挑 出长度大于１．５ｍ时，应配置平行于上部纵筋的 下部钢筋，其直径不小于８ｒａｍ，分布筋应适当 加强。 ．
超长混凝土结构的裂缝综合控制
（总第１０１期） ２００６年第５期 福 建 建 筑 Ｆｕｉｉａｎ Ａｒｃｈｉｔｅｃｔｕｒｅ＆Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｖｏｌ・１０１ Ｎ０５・２０ｏ６
超长混凝土结构的裂缝综合控制
林春良 （龙海市房地产管理处龙海３６３ １００）
摘要：本文结合某超长混凝土结构工程实例，介绍了采用掺加混凝土膨胀剂、留置后浇带及施加预应力综合方法控制超长结构 混凝土开裂技术，希望能为同类工程提供有益借鉴。 关键词：超长混凝土结构 混凝土膨胀剂 后浇带 预应力 中图分类号：ＴＵ３７５ 文献标识码：Ａ 文章编号：１００４—６１３５（２００６）０５—００５９－０２
Ｃｏｍｐｏｓｉｔｅ Ｍｅｔｈｏｄ ｆｏｒ Ｓｕｐｅｒ Ｌｅｎｇｔｈ Ｃｏｎｃｒｅｔｅ Ｓｔｒｕｃｔｕｒｅ Ｃｒａｃｋ Ｃｏｎｔｒｏｌ Ｌｉｎ Ｃｈｕｎｌｉａｎｇ （Ｔｈｅ Ｒｅａｌ Ｅｓｔａｔｅ Ｍａｎａｇｅ Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｌｏｎｇｈａｉ Ｃｉｔｙ，Ｆｕｊｉａｎ，３６３ １００） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｍｅｔｈｏｄ ｓｕｃｈ ａｓ ｐｒｅｓｔｒｓｓｉｎｇ、ｐｏｓｔ—ｃａｓｔｉｎｇ ｚｏｎｅ ａｎｄ ｃｏｎｃｒｅｔｅ ｅｘｐａｎｄ ａｇｅｎｔ ｆｏｒ ｓｕｐｅｒ ｌｅｎｇｔｈ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅ ｃｒａｃｋ ｃｏｎｔｒｏｌ Ｗａｓ ｐｕｔ ｆｏｒｗａｒｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ ｂａｓｅｄ ｏｎ ａ ｓｕｐｅｒ ｌｅｎｇｔｈ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅ． Ｋｅｙｗｏｒｄｓ：ｐｒｅｓｔｒｓｓｉｎｇ；ｐｏｓｔ—ｃａｓｔｉｎｇ ｚｏｎｅ；ｃｏｎｃｒｅｔｅ ｅｘｐａｎｄ ａｇｅｎｔ；ｓｕｐｅｒ ｌｅｎｇｔｈ ｃｏｎｃｒｅｔｅ ｓｔｒｕｃｔｕｒｅ
超长混凝土结构系指结构单元长度超过了混凝土结构设
计规范所规定的钢筋混凝土结构伸缩缝最大间距的结构。我
国混凝土规范依据以前大量的设计实践，简单的规定以不同
结构的伸缩缝间距来考虑超长问题。《混凝土结构设计规
超长结构温度应力的计算和裂缝控制措施
超长结构温度应力的计算和裂缝控制措施
摘要：温度的变化会严重影响超长混凝土结构的变形及内力。以某高铁站北站站前广场项目为例，阐述阶段温度应力的等效温差计算方法在超长混凝土结构中的应用价值。以有限元软件为基础，分析降温温差的情况中超长结构内力，探究温度的变化对超长混凝土结构的影响。经过对结构特点的分析及结果得出，缓粘结预应力技术能够控制温度裂缝。在使用阶段，随着结构降温温差的增大，超长结构最大温度应力呈线性增长。控制后浇带闭合时间和施加预应力是有效控制温度应力的方法。
关键词：超长结构；温度应力；缓粘结预应力；裂缝控制
《预应力混凝土结构设计规范》[1]规定，当钢筋混凝土结构的平面长度大于
《混凝土结构设计规范》中规定的最大伸缩缝间距时，定义为超长结构。我国的经济发展推动了工程建设的发展，为保障建筑工程结构与功能的完整性，多数工程都不采用超长结构或不设置结构缝。在施工过程中，混凝土结构会受到温度等非荷载因素的影响而出现变形，结构受约束作用产生约束内力，其出现温度效应。而温度效应对于混凝土超长结构的梁、板裂缝的影响巨大。故此，本文以鲁南高铁临沂北站站前广场项目为例，通过采用缓粘结预应力等措施，缓解温度效应产生的影响，以实现裂缝控制。
1 工程概述
某高铁站北站站前广场项目，项目总建筑面积20.46万m²。包括广场地下两层建筑面积19.65万m²，主要为地下停车场、出租车蓄车场及设备管理用房；广场东侧建设一级长途客运站一座，站房、辅助及设备用房建筑面积约7100m²；广场西侧建设公交调度中心一座，建筑面积1000m²；建设高架落客平台匝道4条，宽15m，总长约1400m（如图1所示）。 工程建设的结构体系为：框架—剪力墙，筏板基础作为地基基础。地下一层及二层的梁、板、框架柱结构的混凝土强度为C40，地上梁、板、框架柱混凝土强度为C30，选用HRB400级钢筋。北站站前广场平面总尺寸为483.7m×224.1m，沿纵向设两道结构缝，分为136.5m×224.1m，201.7m×224.1m和136.5m×224.1m三个结构单元。因为结构长度超过规范限制，所以本文针对地下室一层顶板的温度应力问题进行分析，并进行预应力设计以及相关构造措施布置。
浅谈超长钢筋混凝土结构温度裂缝的控制措施
・７８・ 第３７卷第１期 ２ ０ １ １年１月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ Ｖ０１．３７ Ｎｏ．１ Ｊａｎ． ２０１ｌ
文章编号：１００９—６８２５（２０１１）０１．００７８—０２
浅谈超长钢筋混凝土结构温度裂缝的控制措施
刘 军
摘要：根据多年的工程设计经验，分析了超长钢筋混凝土结构温度裂缝的形成原因及特点，并针对性地提出了防止和 减轻温度收缩裂缝的措施，对提高超长钢筋混凝土结构的整体性和耐久性有着重要的意义。
关键词：钢筋混凝土结构，温度收缩裂缝，控制措施
中图分类号：ＴＵ３７５ 文献标识码：Ａ
１ 概述
建筑工程中，钢筋混凝土结构的裂缝较为普遍，裂缝的类型
也很多，但按成因基本可归结为由外荷和变形引起的两大类裂
缝。其中由混凝土收缩和温度变形引起的收缩裂缝和温度裂缝
以及由这两种变形共同引起的温度收缩裂缝是实际工程中最常 见的裂缝。随着建筑向大体量方向发展，超长（即超过温度伸缩
缝间距）高层或大柱网建筑不断出现，混凝土强度等级的提高，施
工中泵送混凝土工艺的应用，使超长钢筋混凝土结构易出现的温
度收缩裂缝有逐渐增多的趋势。虽然这类裂缝属非结构性裂缝，
一般不致影响构件承载力和结构安全，但却会影响结构的耐久性
和整体性。笔者根据多年的工程设计经验，对超长钢筋混凝土结
构温度收缩裂缝的控制措施提出一些建议。
２超长钢筋混凝土结构温度裂缝的形成原因和特点
２．１ 温度裂缝的形成原因
混凝土在结硬的过程中发生收缩，温度变化时会热胀冷缩，
当这两种变形受到约束后，在结构内部就会产生收缩应力和温度
应力，这两种应力分别超过混凝土抗拉强度时就会导致混凝土开 裂而形成收缩裂缝或温度裂缝。超长钢筋混凝土结构中较多见
的是在收缩应力和温度应力共同作用下所产生的温度收缩裂缝。
２．２温度裂缝的基本特点
１）该裂缝由收缩和温度变形共同产生，其分布一般为收缩和
温度两种裂缝的组合，随环境湿度和温度而变化，随时间而发展，
建筑工程混凝土超长结构裂缝控制
施工技术 建材发展导向２０１２年５月
建筑工程混凝土超长结构裂缝控制
赵锦鸿
（云南省第三建筑工程公司）
摘 要：建筑工程最需要强调的就是质量问题，因为它关系着人们的生命财产安全。混凝土超长结构裂缝作为影响工程质量的因素
之一，一直是个令施工管理者头疼的“大麻烦”。针对该问题，本文在保证质量并力图控制工程成本的基础上，提出了一些裂缝控制的方 法。
关键词：混凝土；超长结构裂缝；裂缝控制
前言
混凝土是当代最重要的土建材料，它是由水泥、骨料和水，必要时掺 入化学外加剂和矿物质混合材料、按适当比例配合拌制成拌合物，经硬
化后形成的一种人造石材。不仅符合就地取材和经济原则，还具有易于 加工成型、匹配性好、可调整性强、耐久性好的优点。不过由于混凝土是
脆性材料，具有容易开裂的特性，其裂缝问题长期以来一直困扰着工程 管理者。超长结构裂缝更是如此，它是由于建筑物长度或宽度过大导致
承载力不足而产生的裂缝，不仅会降低建筑结构的耐久性，还会危害人 民的生命财产安全。因此，必须要想办法对此问题进行控制，以求危害程
度降到最低。
某市的市区内有一处大型建筑，最近墙体不明原因地出现了一条长
・ 达８Ｏ多米的裂缝，情况十分危急。对此我们要根据情况作出正确判断，
以查明出现此次裂缝的原因。
ｌ导致裂缝的原因
有多种因素导致混凝土结构裂缝。通常由于各种变形所致，一般包 括：干湿变形、碳化收缩、温度变形、化学收缩等，这些通常会导致不同程
度的裂缝产生。 ｔ
１．１干湿变形
是由于处于空气中的混凝土内部水分丧失到外部环境中，引起的体
积收缩，即混凝土干燥、潮湿引起的尺寸变化。其中湿胀变形量很小，一 般无破坏性，但干缩对混凝土危害较大，应尽量减小。
１．２碳化收缩
制。要避免小波浪、离析、划痕、平整度超差等缺陷的出现，要全面提高路
面摊铺的质量。
摊铺速度快慢要适宜，要保证摊铺机熨平板的仰角要准确，行走速 度要稳定，找平装置要能正常地工作。
超长混凝土框架结构裂缝控制措施
第２５卷第１期 ２０１０年２月 电 力 学 报 ＪＯＵＲＮＡＬ ＯＦ ＥＬＥＣＴＲＩＣ ＰＯＷＥＲ Ｖｏ１．２５ Ｎｏ．１ Ｆｅｂ．２０１０
・土木工程・
文章编号： １００５—６５４８（２０１０）０１—００８４—０４
超长混凝土框架结构裂缝控制措施
张永胜 ，李雁英
（１．太原理工大学，太原０３００２４；２．山西大学工程学院，太原０３００１３）
摘 要：超长混凝土框架结构裂缝控制的关键是控制温度应力。结构所处的内外温差及混凝 土收缩所产生的变形，结构受到的约束及混凝土抗拉强度和混凝土的极限拉应变是影响温度应力 的主要因素。温差越高和混凝土收缩产生的变形越大，受到的约束越大，产生的温度应力就越大， 混凝土越易开裂。留设后浇带以及掺加膨胀剂可以减小混凝土收缩变形，设置橡胶支座可以减小 结构约束，降低温度应力，施加预应力可以有效控制温度收缩裂缝。 关键词：超长混凝土框架结构；裂缝；温度应力 中图分类号：ＴＵ５２８ 文献标识码：Ａ
１ 影响因素
１．１ 温差的影响 １．１．１ 温差的分类及特点
置于自然环境中的混凝土结构，长期经受自然
界气温的变化和日照辐射的影响，有时还受到一些 人为的影响 ，由于混凝土的热传导性能差，使得结 时，产生温度应力，内外温差越高，受到的约束越大， 产生的温度应力就越大，有时甚至比荷载产生的应
力还要大。自然环境中的建筑物，从结构施工到正 式投入使用，建筑物的内外表面不断地以辐射、对流
和传导方式与周围空气进行热交换，由此形成的结
构温度场分布是十分复杂的，但就混凝土工程结构 来讲，由于自然环境条件变化所产生的温差有三项：
构物的表面和内部温度不均匀，产生温差，受到约束 季节温差、日照温差和骤然温差。其特点如表１。 表１温度变化的特点
类型 主要影响因素 时间性 作用范围 分布状态 对结构影响 复杂性 日照变化 太阳辐射 短时急变 局部性 不均匀 局部应力大 最复杂 骤然降温变化 强冷空气 短时变化 整体 较均匀 应力较大 较复杂 季节变化 缓慢气温变化 长期缓慢 整体 均匀 整体位移大 简单
