汇编语言程序设计ppt课件
汇编程序设计
汇编语言CMP ax bx对标志位的影响，，特别是cfzf 的影响 什么时候cf = 0 ，或cf = 1 ，
JA 的转移条件 CF = 0 ， ZF = 0 ，意思是 若 > 则转移 是ax 》bx
还是 bx》 ax，，为什么？？？
这个指令运行时是分两步执行
1、做减法ax-bx
2、根据结果设标志值
ax-bx大于0 符号位cf=0 结果零位zf=0
ax-bx等于0 cf=0 zf=1
ax-bx小于0 cf=1 zf=0
所以JA是在 ax大于bx时转移
汇编语言中JNS的意思，详细解释一下！谢谢
这条指令用汉语解释就是：如果符号位S不为1，就跳转。
这条指令是相对跳转，指令的操作数是向前或向后的相对字节数，当然，如果用汇编语言书写，可以直接写上转移的目标地址。
为什么对非零操作数执行NEG总是设置进位标志？？？
NEG指令是一条单操作数的减法运算指令。
在这条指令中，被减数是0，减数用指令中的操作数给出。指令 NEG xx 的运算是：（xx）<---- 0 - xx在减法运算中，进位标志CF用来表示运算的最高位向前的借位。
只有xx为0的时候，减法才不会有向更高位借位。
所以，只要操作数非零，就必定要向前借位，CF必定会在运算后被设为1
汇编语言 lea是什么意思？
LEA是取变量的地址
LEA另一用途就是代替乘法运算,比如LEA EAX,[EAX*4+EAX]就要比用MUL去实现EAX*5来得快捷
汇编语言 LEA ,OFFSET, SEG功能有什么不同？
LEA BX,LIST
MOV BX,OFFSET LIST
可以看出，LEA和OFFSET这两条指令在功能上是相同的，BX寄存器都可得到符号地址LIST的值，而且此时MOV指令的执行速度会比LEA指令更快。但是，OFFSET只能与简单的符号地址相连，而不能和诸如LIST[SI]或[SI]等复杂操作数相连。因此，LEA指令在取得访问变量的工具方面是很有用的。
汇编语言教学大纲
课程教学大纲
课程编号 04207310 开课学院 四院 开课系 计算机系
课程名称 中 文 汇编语言程序设计 课程类别 必修课
英 文 Assembly Language
课程学时 总学时 理论教学 实验教学 上 机 课程设计
24 20 4 1.有 2. 无√
课程简介：
简要描述课程的性质及专业地位，培养目标（理论、能力和技能）
汇编语言是高等院校计算机软、硬件及应用专业的专业基础（核心）课，它不仅是计算机原理、接口技术及操作系统等其它核心课程的先行课，而且对训练学生掌握程序设计技术、加深对计算机工作原理的理解有非常重要的作用。通过本课程的学习，使学习者掌握80X86至Pentiun微处理器的寻址方式、指令系统及其汇编语言程序设计基本思想和方法,同时通过汇编语言程序设计进一步掌握利用程序设计充分发挥计算机效率的基本思想。通过上机实践熟悉上机操作和程序调试技术。
前修课程、能力和知识结构要求：
明确学生学习本门课程的先修课程，主要能力和知识结构。
通过先修课程《计算机导论》、《计算机组成原理》、《C语言程序设计》等的学习对计算机的基本硬件原理和工作过程有所详细掌握，《汇编语言程序设计》重点是培养学生汇编语言程序的编程能力，培养学生在实际应用中汇编语言程序的分析和设计能力，初步具备编写直接控制硬件程序的能力。
课程结构说明：
对课程的组织结构进行简要说明，即明确课程所述容由几个大的部分构成，每个部分的教学由哪几个环节或单元组成（如：理论授课、实验教学，上机实习，课外作业，随堂考试，讨论会，总结报告等）
将本课程分为五大知识模块：
1． 汇编语言基本理论、计算机硬件基本结构 包括数制与常用编码、逻辑代数基础、计算机系统软件硬件结构组成，PC机系统结构、80X86微处理器结构原理和操作数的寻址方式。这部分容尽管比较简单，但由于它是课程的基础，因此学生必须完全掌握相关容。教学方式主要采用理论授课、课外作业和上习题课。其中，重点容是对寻址方式的理解。
《汇编语言程序设计》(第四版)教案及答案解析
《汇编语言程序设计》教案
附：习题参考答案
《汇编语言程序设计》(第4版)
钱晓捷 主编
前 言
1. 汇编语言是计算机能提供给用户的最快而又最有效的语言，也是能够利用计算机所有硬件特性并能直接控制硬件的唯一语言。
2. 汇编语言程序设计是高等院校电子计算机硬、软件及应用专业学生必修的核心课程之一。它不仅是计算机原理、操作系统等其它核心课程的必要先修课，而且对于训练学生掌握程序设计技术、熟悉上机操作和程序调试技术都有重要作用。
3. 本教材共有十一章，其内容安排如下：
(1). 第一、二章为汇编语言所用的基础知识。
(2). 第三章详细介绍80x86系列CPU的指令系统和寻址方式。
(3). 第四章介绍伪操作、汇编语言程序格式及汇编语言的上机过程。
(4). 第五、六章说明循环、分支、子程序结构和程序设计的基本方法。
(5). 第七章说明宏汇编、重复汇编及条件汇编的设计方法。
(6). 第八章叙述输入/输出程序设计方法，重点说明中断原理、中断过程及中断程序设计方式。
(7). 第九章说明BIOS和DOS系统功能调用的使用方法。
(8). 第十～十一章分别说明图形显示、发声及磁盘文件存储的程序设计方法，同时提供各种程序设计方法和程序实例。
附：教学参考书
1. 沈美明、温冬婵编著，IBM–PC汇编语言程序设计(第2版)，清华大学出版社，2001年(教材)
2. 沈美明、温冬婵编著，IBM–PC汇编语言程序设计，清华大学出版社，1991年
3. 沈美明、温冬婵编著，IBM–PC汇编语言程序设计—例题习题集，清华大学出版社，1991年6月
4. 沈美明、温冬婵、张赤红编著，IBM–PC汇编语言程序设计—实验教程，清华大学出版社，1992年
5. 周明德，微型计算机IBM PC/XT(0520系列)系统原理及应用(修订版)，清华大学出版社，1991
6. 郑学坚、周斌，微型计算机原理及应用(第二版)，清华大学出版社，1995

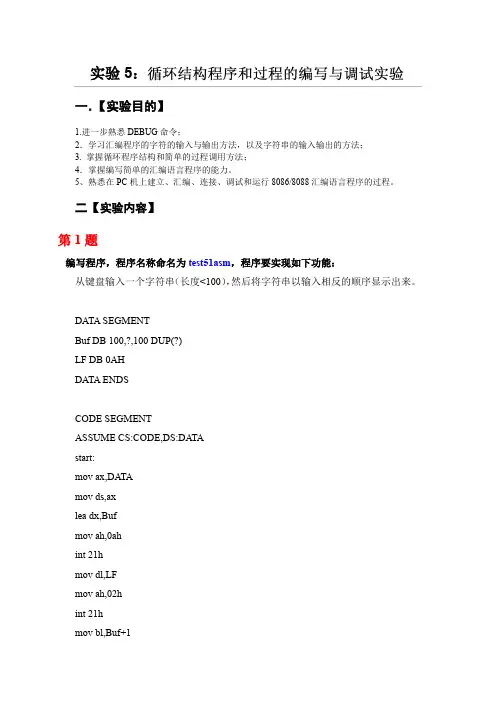

汇编语言程序设计--实验5
实验5：
一．【实验目的】
1.进一步熟悉DEBUG命令；
2．学习汇编程序的字符的输入与输出方法，以及字符串的输入输出的方法；
3. 掌握循环程序结构和简单的过程调用方法；
4．掌握编写简单的汇编语言程序的能力。
5、熟悉在PC机上建立、汇编、连接、调试和运行8086/8088汇编语言程序的过程。
二【实验内容】
第1题
编写程序，程序名称命名为test51asm，程序要实现如下功能：
从键盘输入一个字符串（长度<100），然后将字符串以输入相反的顺序显示出来。
DATA SEGMENT
Buf DB 100,?,100 DUP(?)
LF DB 0AH
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
start:
mov ax,DATA
mov ds,ax
lea dx,Buf
mov ah,0ah
int 21h
mov dl,LF
mov ah,02h
int 21h
mov bl,Buf+1 xor bh,bh
mov Buf[bx+2],'$'
dec bx
mov si,0
do:
cmp si,bx
jge over
mov al,Buf[si+2]
xchg al,Buf[bx+2]
mov Buf[si+2],al
inc si
dec bx
jmp do
over:
lea dx,Buf+2
mov ah,09h
int 21h
mov ah,4ch
int 21h
CODE ENDS
END start
第2题
编写程序，程序名称命名为test52asm，程序要实现如下功能：
求字符串的长度。要求在数据段定义一个字符串首地址为String，该字符串以”$”作为结束标志，长度不超过100个字节，要求统计该字符串的长度并存入Len的内存单元。
data segment
String db 100,?,100 dup('$')
Len db 0
汇编语言程序设计
《汇编语言程序设计》课程教学大纲
学 时：32 学 分：2
理论学时：24 实验学时：8
面向专业：电科、电信、通信 课程代码：B2700009
先开课程：C语言程序设计 课程性质：必修
执 笔 人：王艳春 审 定 人：陈龙猛、张金政
第一部分：理论教学部分
一、说明
1、课程的性质、地位和任务
本课程属于专业基础课，是电科、电信和通信专业学生必修的核心课程之一，是进一步学习微机原理、操作系统等课程的基础。掌握它有助于提高学生对计算机系统的设计、研究、开发和应用能力。汇编语言是一种面向机器、实践性很强的程序设计语言，必须结合一种实际的计算机来组织教学。因此，本课程选择最广泛使用的IBM PC作为具体的机型来介绍。通过课堂教学和上机实践，培养学生用汇编语言进行编程的思路、方法，养成良好的程序设计习惯，并了解底层I/O驱动软件的编程方法，熟悉源程序汇编、链接和调试运行的步骤和方法，掌握dos、BIOS功能的调用方法及使用debug工具的调试手段，为后续课的学习打下扎实的基础。
2、课程教学和教改基本要求
课程的目的与教学基本要求：本课程主要介绍汇编语言和宏汇编的基本概念，80X86CPU的指令系统和寻址方式；介绍汇编语言程序格式、伪操作和上机全过程。通过实际例子，详细叙述顺序、分支、循环、子程序等基本程序结构以及程序设计的基本方法和技巧。学习这门课程，应达到以下几个要求：
①掌握汇编语言的基本理论知识和有关概念；掌握用汇编语言编写源程序的基本原则、方法和技巧；
②具有阅读，分析汇编语言程序的能力；
③通过上机实践，能够熟练地掌握汇编语言程序的编辑、汇编、连接、运行过程及debug工具的调试手段。 课堂授课采用多媒体教学，采用由浅入深、循序渐进学习步骤，主要讲解设计思想、实现技巧，通过提问题引导学生思考，提高学生的学习兴趣，从而加深学生对理论课的理解，提高学生的动手能力。
第四章-汇编语言程序的设计
. . . .
. . . . . 第四章 汇编语言程序设计
本章的汇编语言程序设计的主要容有：汇编语言程序设计概述、汇编语言程序的结构形式、汇编语言的伪指令。
（一个单片机应用系统和其它计算机系统一样，在完成一项具体工作的时候，它要按照一定的次序，去执行操作，这些操作实际上就是由设计人员，以单片机能够接受的指令编制的程序，那么无论计算机也好，单片机也好，实际上编制程序的过程，就是用计算机来反映设计者的编程思想，那么这一章中，我们将向大家介绍怎样使用单片机指令系统来编制一些应用程序。在介绍之前，我们还是来学习汇编语言的一些基础知识）
4.1 汇编语言程序设计概述
1、计算机的汇编语言
以助记符表示的指令，每一条指令就是汇编语言的一条语句。
（汇编语言程序设计实际上就是使用汇编指令来编写计算机程序。汇编语言的语句有严格的格式要求）
2、汇编语言的语句格式
MCS-51汇编语言的语句格式表示如下：
[]: []; []
标号：指令的符号地址，有了标号，程序中的其它语句才能访问该语句。
①标号是由1～8个ASCII字符组成，但头一个字符必须是字母，其余字符可以是字母、数字或其它特定字符。
②不能使用汇编语言已经定义了的符号作为标号，如指令助记符、伪指令记忆符以及寄存器的符号名称等。
（同一个标号在程序中只能定义一次，不能重复定义；一条语句可以有标号，也可以没有标号，所以是否有标号，取决于程序中是否需要访问该语句。）
操作码：规定语句执行的操作容，操作码是以指令助记符表示的，是汇编指令格式中唯一不能空缺的部分。
操作数：给指令的操作提供数据或地址。
注释：是对语句或程序段的解释说明。
（在单片机中，这四个部分怎么加以区分呢？使用分界符）
分界符（分隔符）：用于把语句格式中的各部分隔开，以便于编译程序区分不同的指令段。
汇编语言程序设计复习
百度文库 - 让每个人平等地提升自我！
1 知识点
第一章 基础知识
(1）正负数的补码表示, 掌握计算机中数和字符的表示；
eg.假设机器字长为8位，[+3]补 =00000011 B，[-3]补= 11111101
H 。
十六进制数0FFF8H表示的十进制正数为
65528D ，表示的十进制负数为 -8D 。
8位二进制数被看成是带符号补码整数时，其最小值是 -128 ，最大值是 127 。
第二章80x86计算机组织
(1)中央处理机CPU的组成和80x86寄存器组,重点：专用寄存器，段寄存器
eg: IP寄存器中保存的是？代码段中的偏移地址FLAGS标志寄存器中共有几位条件状态位6位，有几位控制状态位2位，标志寄存器分为哪2类？陷阱标志，中断标志。
（2）存储单元的地址和内容 每一个字节单元给以一个唯一的存储器地址，称为物理地址；一个存储单元中存放的信息称为该存储单元的内容。存储器地址的分段，（低位字节存放）低地址，（高位字节存放）高地址 ；实模式下逻辑地址、选择器和偏移地址 ；物理地址的表示 段基地址加上偏移地址。
eg.如果SS=6000H，说明堆栈段起始物理地址是_____60000H___。
已知字节（00018H）=14H，字节（00017H）=20H，则字（00017H）为__1420H______。
如果（SI）=0088H，（DS）=5570H，对于物理地址为55788H的内存字单元，其内容为0235H，对于物理地址为5578AH的内存字单元，其内容为0E60H，那么执行指令LDS SI，[SI]以后，(SI)= 0235H ,(DS)= 0E60H .
第三章80x86的指令系统和寻址方式
与数据有关的寻址方式（立即寻址方式，寄存器寻址方式，直接寻址方式，寄存器间接寻址方式，寄存器相对寻址方式，基址变址寻址方式，相对基址变址寻址方式）和与转移地址有关的寻址方式（段内直接寻址，段内间接寻址，段间直接寻址，段间间接寻址）。数据传送指令（通用数据传送指令、累加器专用传送指令、输入输出指令）、算术指令（加法指令、减法指令（*加减指令对4个标志位的影响[of,cf,sf,zf]）、乘法指令（*乘法指令的要求：目的操作数必须是累加器）、除法指令（*被除数在累加器中，除法指令执行完以后，商和余数在？））、逻辑指令（逻辑运算指令（*XOR,AND,OR,TEST指令及指令执行后对标志位的影响）、移位指令）、串处理指令（与REP相配合工作的MOVS、STOS、LODS指令，与REPE/REPZ和REPNE/REPNZ联合工作的CMPS、SCAS指令）、控制转移指令（无条件转移指令、条件转移指令、循环指令、子程序调用指令、中断）。
汇编语言程序设计实验篇(emu8086)
1. 汇编语言程序设计实验篇
1.1. 汇编系统软件简介
Emu8086-Microprocessor Emulator是集源代码编辑器、汇编/反汇编工具以及debug的模拟器。它能模拟一台"虚拟"的电脑运行程序，拥有独立的“硬件”， 避免访问真实硬件。该软件兼容Intel的下一代处理器，包括PentiumII、Pentium4。利用该软件提供的调试工具，能够单步跟踪程序，观察程序执行过程中寄存器、标志位、堆栈和内存单元的内容。
1.1.1 创建程序
1. COM TEMPLATE程序
本章与指令相关的实验都是用COM TEMPLATE类型的程序完成的。打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。
在“choose code template”对话框中，选择“COM template-simple and tiny executable file
format, pure machine code.”后，单击按钮。
在如所示的编辑界面中，在“;add your code here”部分输入相应的指令，第一条指令默认的偏移地址为100h。
输入全部指令后，单击按钮，保存相应的程序段。
2. EXE TEMPLATE程序
本章与DOS功能调用和汇编源程序相关的实验都是用EXE TEMPLATE程序完成的。打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。
在“choose code template”对话框中，选择“EXE template-advanced executable file.header:
relocation, checksum.”后，单击按钮。
在如图所示的编辑界面中，已经可以给出了源程序的框架，包含数据段、堆栈段和代码段的定义以及必要的功能调用等，在“add your data here”和“;add your code here”部分可以分别输入相应的变量定义和指令。
汇编语言程序设计 2
第四章 汇编语言程序设计(assembly language
programming)
§4.1 汇编语言(assembly language)
一．概述
汇编语言：一种符号语言，它用助记符表示指令的操作码和操作数，用标号或符号代表地址、常量和变量，与机器语言几乎一一对应
汇编语言程序：用汇编语言编写的程序
汇编：把汇编语言源程序翻译成机器语言目标程序的过程
汇编语言源程序 手工汇编或汇编程序 机器语言目标程序
汇编程序：用来完成汇编工作的程序，有
小汇编ASM
宏汇编MASM
动态调试程序DEBUG
二．汇编语言的语句
格式： [名称] 指令助记符 [操作数] [；注释]
带方括号的项有时可没有，注释项完全可以没有
每个部分用空格分开
每行最多可有132个字符，但最好不要超过屏宽80
语句可分成指令性语句和指示性语句（伪指令语句）
指令性语句汇编后可生成机器码
[标号：] 指令助记符 [操作数] [；注释]
指示性语句指示汇编程序处理一些工作
[名称] 伪指令(指示符) [操作数] [；注释]
1．名称（或称标识符）
给指令或存储单元地址起的名字，由字母、数字、字符组成
字母：A~Z ，a~z
数字：0~9
字符：可打印 ＋ － ＊ ／ ＝ （ ） ［ ］ 〈 〉 ； ． ' ’ ，＿ ： ？
＠ ＄ ＆
（非打印 空格 制表符TAB 回车 换行）
（界符： ， ； ： ．（ ）［ ］〈 〉＋ － ＊ ／ ＝ ？ ＿ ＠ ＆ ＄
' ’ 界符用来表示某个标志的结束）
数字不能作名称的第一个字符，圆点 ．仅能作第一个字符
保留字不能作标识符（＄、？是保留字，与其它字符组合除外）
名称最长为31个字符
当名称后跟冒号，表示该名称是其后指令的标号，代表该指令的开始地址，其他指令可以用该标号作为转移地址
当名称不跟冒号，它可能是标号或变量名，伪指令前的名称不跟冒号
PIC单片机指令系统和汇编语言程序设计
第二章 PIC单片机指令系统和汇编语言程序设计
2.1 指令系统概述
2.1.1 指令的表示方法
1．机器指令的表示方法：指令用于规定计算机的基本操作。一台计算机所能执行的指令集合就是它的指令系统。指令共有两种表示方法，分别是机器语言表示方法和汇编语言表示方法。不同种类的单片机有不同的一套命令(即所谓“指令系统”)。
2．汇编语言的表示方法：汇编语言是对机器语言的改进，它采用便于人们记忆的一些符号（例如简化的英文单词）来表示操作码、操作数和地址码等。通常把表示指令的符号称之为助记符。
3．PIC16F87X单片机指令： PIC16F87X单片机采用精简指令集（RISC）结构，指令效率高，功能强。它的指令为单字的宽字位（14）指令，由此生成的程 序代码短。指令条数少，仅有35条。(1)面向字节操作类 (2)面向位操作类 (3)常数操作和控制类操作。
2.1.2PIC单片机指令的寻址方式
1．寄存器间接寻址：所谓寄存器间接寻址指的是通过寄存器F0、F4来实现。实际的寄存器地址放在F4的低5位中，通过F0来进行间接寻址。INDF不是物理上实际存在的寄存器，而任何寻址INDF的指令都是以FSR寄存器内容为地址的RAM单元中存放着参加运算或操作的数据。
2．立即数寻址：所谓立即寻址就是操作数在指令中直接给出。通常把出现在指令中的操作数称之为立即数，因此就把这种寻址方式称之为立即寻址。
3．直接寻址：指令中操作数以其所在存储单元地址的形式给出，就称之为直接寻址。这种方式是对任何一寄存器直接寻址访问。
4．位寻址：这种寻址方式是对寄存器中的任一位（bit） 进行操作。
2.1.3指令符号的意义说明
1.PIC汇编语言指令格式 PIC系列微控制器汇编语言指令与MCS－51系列单片机汇编语言一样，每条汇编语言指令由4个部分组成，其书写格式如下：
标号 操作码助记符 操作数1，操作数2；注释
2.指令符号的意义说明：在PIC系列单片机指令中常把数据存储器RAM当作寄存器来使用(处理)并用字母f(或F)表示。
