F-C回路高压熔断器加真空接触器的控制与保护
F-C回路高压熔断器加真空接触器的控制与保护作者：李岩山 发表时间:2002-5-31摘要：本文介绍了火电厂6kV厂用电系统高压熔断器加真空接触器的各种控制方案以及对电动机和低压厂用变压器的保护配置和保护整定原则及各种保护的配合原则。
1 接触器的控制由高压熔断器加真空接触器(以下简称F-C)供电的设备主要有以下两类：——1600kVA及以下的低压变压器——1200kVA及以下的高压电动机，对于上述容量范围以外的低压变压器和高压电动机的供电，则由断路器承担。
无论由断路器还是F-C供电，作为相同的供电对象，对其控制要求是相同的。
但由于真空接触器和断路器是两种不同的电气设备，因此，就其本身控制来说，又有各自的特点。
下面就真空接触器的控制做一分析、归纳。
1．1 机械保持型接触器的控制机械保持是相当向接触器发出合闸指令、电磁铁的衔铁完全吸合后，由于机械锁扣装置的作用，即使断开电磁铁的激磁电源，接触器仍能保持在合闸状态。
跳闸时，通过另外设置的跳闸线圈励磁，使机械保持解除，接触器释放。
可见，该型接触器的控制方式与已往大多数断路器控制方式无异，均由合闸接触器、合闸线圈(电磁铁)和跳闸线圈构成。
真空接触器的操作电磁铁，在设计上为取得好的力学特性，多采用直流励磁。
接触器的操作电源有交流和直流之分，当为交流时，需要有整流装置实现交流到直流的转换。
整流装置的输入电源多通过接于F—C一次回路熔断器上的隔离变压器取得，见图1。
这种控制接线本身具有低电压保护功能：正常运行时，接触器C常开接点闭合，电容器C1两端电压为额定直流电压，ZJ常闭接点拉开。
当低电压时，ZJ线圈释放，其接点延时闭合，C1对跳闸线圈TQ放电，实现跳闸。
按钮YA和灯Ne用于检查电容器工作状况。
与断路器控制回路相比，F-C控制回路中引起跳闸的因素除手动跳闸、继电保护跳闸及联锁跳闸外，尚应包括一次熔断器熔断导致的跳闸，图中SP为熔断器撞针的联动微动开关，任一相(或二相或三相)熔断器熔断对撞针弹出，SP 常开接点闭合跳开接触器，交流控制接线的电源也可直接取自交流220V电源(无隔离变压器)。

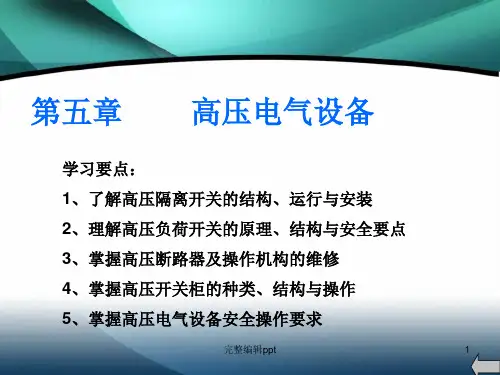

高压电工培训 第五章 高压电气设备ppt课件
