液压缸是一种利用液压力来产生线性运动的设备。液压缸的设计计算是指在给定工作条件下，根据液压系统参数及工作要求，计算液压缸的尺寸、力学参数、压力等重要参数，以确保液压缸能够正常工作。
1.功率计算：根据所需的输出力和速度，计算液压缸的功率要求。功率可以通过公式P=F×V/1000来计算，其中P表示功率，F表示输出力，V表示速度。
2.液压力计算：根据所需的输出力，计算液压压力的大小。液压力可以通过公式P=F/A来计算，其中P表示液压力，F表示输出力，A表示活塞面积。
3.活塞面积计算：根据所需的液压力，计算活塞的面积。活塞面积可以通过公式A=F/P来计算，其中A表示活塞面积，F表示输出力，P表示液压力。
4. 活塞直径计算：根据所需的活塞面积，计算活塞的直径。活塞直径可以通过公式D= 2 × sqrt(A/π)来计算，其中D表示活塞直径，A表示活塞面积，π表示圆周率。
5.液压缸行程计算：根据工作要求和装置的限制条件，计算液压缸的最大行程。行程可以通过设备的限制条件来确定，如设备的尺寸、行程限制等。
6.液压缸稳定性计算：根据液压缸的结构和工作要求，计算液压缸的稳定性。稳定性计算包括校核液压缸的抗屈曲、抗剪切等能力，以确保液压缸在工作中不发生变形或破坏。 7.寿命计算：根据液压缸的设计参数和工作条件，计算液压缸的寿命。寿命计算包括根据液压缸的设计寿命和使用条件，计算液压缸的可靠性和寿命预测。
在进行液压缸设计计算时，需要考虑以下几个重要因素：
1.工作条件：包括工作压力、工作温度、介质类型等。
2.力学要求：包括输出力、速度、行程等。
3.设备限制：包括装置的尺寸、行程限制等。
4.安全要求：包括液压缸的稳定性、可靠性等。
在进行液压缸设计计算时，需要根据实际情况进行具体分析。一般来说，液压缸的设计计算是一个复杂的工作，需要涉及力学、流体力学、材料力学等多个学科的知识，并以此为基础进行具体计算。
机械机电毕业设计_液压系统设计计算实例
1
液压系统设计计算实例
——250克塑料注射祝液压系统设计计算
大型塑料注射机目前都是全液压控制。其基本工作原理是：粒状塑料通过料斗进入螺旋推进器中，螺杆转动，将料向前推进，同时，因螺杆外装有电加热器，而将料熔化成粘液状态，在此之前，合模机构已将模具闭合，当物料在螺旋推进器前端形成一定压力时，注射机构开始将液状料高压快速注射到模具型腔之中，经一定时间的保压冷却后，开模将成型的塑科制品顶出，便完成了一个动作循环。
现以250克塑料注射机为例，进行液压系统设计计算。
塑料注射机的工作循环为：
合模→注射→保压→冷却→开模→顶出
│→螺杆预塑进料
其中合模的动作又分为：快速合模、慢速合模、锁模。锁模的时间较长，直到开模前这段时间都是锁模阶段。
1.250克塑料注射机液压系统设计要求及有关设计参数
1.1对液压系统的要求
⑴合模运动要平稳，两片模具闭合时不应有冲击；
⑵当模具闭合后，合模机构应保持闭合压力，防止注射时将模具冲开。注射后，注射机构应保持注射压力，使塑料充满型腔；
⑶预塑进料时，螺杆转动，料被推到螺杆前端，这时，螺杆同注射机构一起向后退，为使螺杆前端的塑料有一定的密度，注射机构必需有一定的后退阻力；
⑷为保证安全生产，系统应设有安全联锁装置。
1.2液压系统设计参数
250克塑料注射机液压系统设计参数如下：
螺杆直径 40mm 螺杆行程 200mm
最大注射压力 153MPa 螺杆驱动功率 5kW
螺杆转速 60r/min 注射座行程 230mm
注射座最大推力 27kN 最大合模力(锁模力) 900kN
液压油缸压力计算公式液压油缸设计计算公式
液压油缸压力计算公式液压油缸设计计算公式
液压油缸（也称为液压缸）是将液压能转化为机械能的设备，它是液压系统中的关键组成部分。在液压系统中，通过在液压缸两端施加不同的压力，使活塞在缸内运动，从而实现工作负载的移动、提升或压缩等操作。
液压油缸的设计计算需要考虑以下几个因素：负载大小、工作压力、缸径、活塞杆直径、活塞杆材料、油缸结构等。下面是一般液压油缸设计计算的几个常用公式。
1.计算液压油缸的工作面积：
液压油缸的工作面积可以根据液压系统的要求和负载大小来确定。工作面积的计算公式如下：
A=F/P
其中，A表示油缸的工作面积，F表示需要承载的负载，P表示液压系统中的工作压力。
2.计算液压油缸的压力：
液压油缸的压力可以根据所施加的负载和工作面积来确定。压力的计算公式如下：
P=F/A
其中，P表示液压油缸的工作压力，F表示需要承载的负载，A表示油缸的工作面积。
3.计算液压油缸的活塞杆材料选取： 液压油缸的活塞杆材料需要根据所承载负载和工作压力来选择，以满足强度和刚度的要求。常见的活塞杆材料有碳钢、不锈钢、铬钼合金钢等。一般用弯曲应力公式进行计算，考虑到材料的抗弯刚度，活塞杆的直径可以根据以下公式得到：
d=((32*M*L)/(π*σ))^(1/3)
其中，d表示活塞杆的直径，M表示活塞杆所承受的最大弯矩，L表示活塞杆的长度，σ表示选定材料的抗弯应力。
4.计算液压油缸的活塞直径：
液压油缸的活塞直径可以通过活塞面积和活塞杆直径计算得到。计算公式如下：
D=(4*A)/(π*d^2)
其中，D表示液压油缸的活塞直径，A表示油缸的工作面积，d表示活塞杆的直径。
5.计算液压油缸的油缸容积：
液压油缸的油缸容积可以通过活塞面积和活塞行程来计算。计算公式如下：
V=A*l
其中，V表示油缸的容积，A表示油缸的工作面积，l表示活塞的行程。
通过上述公式的计算，可以得到液压油缸的设计参数，从而满足液压系统的工作要求。需要注意的是，在实际设计过程中，还应该考虑其他因素，如密封结构、摩擦损失、液压系统的动态响应等，以确保液压油缸的安全可靠运行。
液压系统设计计算图、表、公式的格式

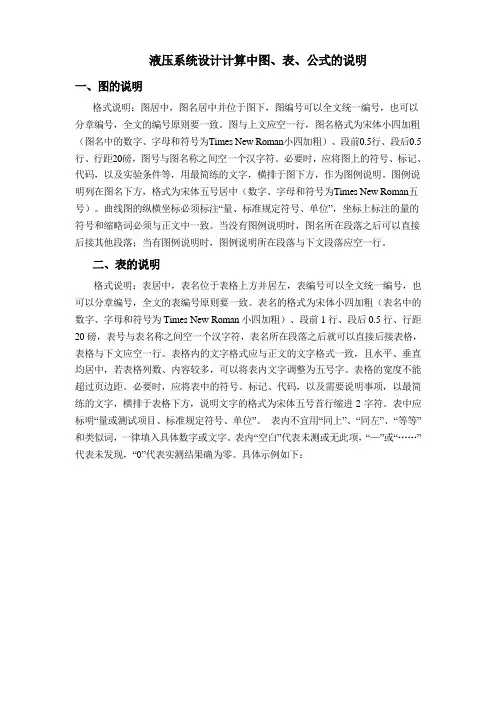

液压系统设计计算中图、表、公式的说明
