年产1万吨甘氨酸生产工艺设计说明书
(4) Wuping Chen.Inorganic chemical engineering technology.2002, Beijing: Chemical Industry Press
2
直径
1400mm
3
筒体高度
1600mm
4
夹套直径
1500mm
5
夹套高度
1100mm
6
传热面积
7.12m2
7
夹套厚度
4.88mm
8
夹套封头厚度
6.01mm
注：表中所列数据仅为部分重要数据，其他数据正文中都有体现。
7、设计结论
本设计所选设备满足年产1万吨甘氨酸合成的要求。通过对氯乙酸氨解法制备甘氨酸的研究分析，检索了相关文献和数据，对工艺参数进行了确定和优化，得出了可控制的工艺参数；选取了主要的反应设备对其进行了能量衡算和设计。通过对整个反应过程进行了物料衡算得出最后产品的纯度为98.5%，其它杂质含量均符合质量标准。对生产工艺流程进行了设计，并对车间进行了布置和规划，理论上切实可行。
4. The design process
Glycine production process a lot of, at present industrialization and has the prospects for industrialization production technology mainly in the chloroacetic acid ammonolysis process, Trey g (cstercker method), hydrogen cyanide, and biosynthesis method etc. This design adopts the method of ammonia chloride solution. The method according to the different raw materials, and can be divided into two processes: (1) alcohol or aqueous phase with methenamine, chloroacetic acid and ammonia (ammonia or liquid ammonia) synthesis as raw material; (2) in the aqueous solution with ammonium carbonate or carbamate amine, chloroacetic acid, ammonia as raw material synthesis. At present, the main production methods in China, the yield of about 70%, the latter yield is low (about 42%), it is rarely used in industrial production. At present, the main production methods in China, the yield of about 70%, the latter yield is low (about 42%), it is rarely used in industrial production. Because of urotropine in aqueous phase synthesis of glycine consumption is larger, and methenamine higher price, can’t be recycled, so cost is higher, and with alcohol solution instead of water solution will greatly reduce the consumption of urotropine, thereby reducing the cost of production. Therefore, the current domestic popular with alcohol phase synthesis of glycine.
年产一万吨甘氨酸生产工艺设计
设计总说明
1、设计目的及意义
甘氨酸是氨基酸系列中结构最为简单,人体非必需的一种氨基酸, 在分子中同时具有酸性和碱性官能团。根据甘氨酸制备工艺和产品的纯度可分为食品级、医药级、饲料级和工业级四种规格产品。甘氨酸的生产、运用及其功用价值, 已在全球越来越引起人们的关注。许多国家的食品、医药药物、化肥、农药、饲料等的生产,已离不开它的加盟, 或借助与利用它的一些特殊功效作用来改变产品的一些风味或质量。
（3）反应过程中，催化剂加入量、反应温度、pH值的调节以及反应时间长短等因素，对产品质量和收率有着决定性的影响。
（4）影响醇析效果的主要因素有甲醇的加入量和醇析温度，因此为保证产品的收率，这两个条件必须控制好。
6、设计计算结果数据
本设计氨化合成釜各数据如下表1：
表1
序号
项目
规格
1
合成釜体积
3000L
设计流程如图1。
图1 设计流程方框图
工艺流程叙述
将氯乙酸、六次甲基四胺固体按工艺配比分别溶解成工艺指标要求含量的溶液，然后备入计量槽。
首先向反应釜内投入六次甲基四胺水溶液，加热至一定温度后，开始滴加氯乙酸溶液，并通入氨气反应。反应过程中控制好反应温度和pH值，待加料结束后保温一段时间，通过甲醇醇析、真空抽滤、甲醇醇洗，分离出甘氨酸，并甩干、烘干、取样化验，包装合格后入库出厂。
2、工艺设计任务
本甘氨酸生产项目以乌托品，氨气为原料，合成甘氨酸的方法为氯乙酸氨解法，主要设备为氨化合成釜，精馏塔，采用间歇式生产方式生产，预计生产能力为每年1万吨。
3、工艺设计依据
(1)2016届本科毕业设计任务书
（2）朱炳辰主编ቤተ መጻሕፍቲ ባይዱ《化学反应工程》，2012.北京：化学工业出版社
（3）谭天恩.《化工原理》.2006，北京：化学工业出版社
氯乙酸氨解制备甘氨酸过程中，氨解工序优化条件为:反应温度为70~80℃，催化剂用量为氯乙酸添加量的15%左右为宜，氨水质量分数为28%以上。在此条件下，甘氨酸转化率达到99.0%以上，反应液中的甘氨酸产率为98%，整个过程中甲醇的加入量也应该控制在一个合理的范围内，以达到产量的最大化。
反应原理：氯乙酸和氨气在六次甲基四胺的催化作用下，反应生成氨基乙酸和副产物氯化铵。最后再通过精馏得到甘氨酸产品并滤去副产品。
关键词：甘氨酸，生产工艺，收率，氯乙酸氨解
ANNUAL OUTPUT OF 10，000 TONS OF GLYCINE WORKSHOP PROCESS DESIGN
Design general description
1. The design purpose and meaning
Glycine is the more simple structure in the amino acid series, one of the non- essential amino acids in the human body. It has both acidic and basic functional groups in the molecule. According to the preparation process of glycine and the purity of the product can be divided into food grade, pharmaceutical grade, feed grade and industrial grade four kinds of products. The production, application and function value of glycine have attracted more and more attention in the world. In many countries, the production of food, medicine, fertilizer, pesticide, feed, etc. Can’t be separated from its joining, or with some special effects to use it to change some of the flavor or quality of the product.
5、设计工艺特点
（1）本设计采用目前国内普遍使用的氯乙酸氨解法。
（2）除甲醇精馏是半间歇生产外，其他生产工序都是分批投料、间歇生产，生产周期为8小时，每天可生产3批。这样的生产过程，容易造成工艺指标控制不稳定，使产品质量、收率产生波动。因此，生产中各工序工艺指标的控制、操作过程关键因素的掌握，对产品质量的稳定，特别是产品收率的提高，有着十分重要的影响。
In the process of preparing glycine by ammonium chloride, the optimumconditions for the process of ammonia hydrolysis were as follows: the reaction temperature was 70~80, the amount of catalyst was about 15% of the amount of chloride and the ammonia water mass fraction was more than 28%. Under these conditions, glycine conversion rate reaches above 99.0%, glycine yield of reaction solution was 98%, methanol in the whole process of adding amount should also control in a reasonable range, in order to maximize yield reached.
甘氨酸的生产工艺
甘氨酸的生产工艺先来说说这甘氨酸啊，它可是最简单的氨基酸，就像是氨基酸家族里的“小老弟”，但可别小瞧它，作用那是相当大的。
那这甘氨酸到底是咋生产出来的呢？这里面的门道还真不少。
一种常见的生产方法就是氯乙酸氨解法。
想象一下啊，这就好比是一场奇妙的“化学反应派对”。
首先呢，氯乙酸这个“主角”闪亮登场，它和氨水这“小伙伴”在特定的条件下相遇啦。
一般得控制好温度和酸碱度，就好像给它们找了个最舒适的“派对场地”。
在合适的环境里，它们就开始“热舞”，也就是发生化学反应。
这个过程中啊，各种原子和分子就像是在交换“舞伴”一样，重新组合排列。
经过一系列复杂又神奇的变化后，最终就生成了甘氨酸。
不过呢，这个过程可得小心把控，要是温度或者酸碱度没控制好，那这“派对”就可能乱套啦，生成的甘氨酸质量可就没那么好了。
还有一种施特雷克法也挺有意思的。
这就好比是一场精心策划的“合成大戏”。
甲醛、氰化氢和氯化铵这几个“演员”纷纷登场。
甲醛就像是搭建舞台的“建筑工人”，先把基础框架搭好；氰化氢呢，像是个调皮的“魔法师”，给整个反应增添了一些神秘的色彩；氯化铵则像是个稳重的“导演”，掌控着整个反应的节奏。
它们三个在一起，按照一定的步骤和顺序，一步步地进行着反应。
先是甲醛和氰化氢反应生成一个中间产物，这就像是搭建好了一个“小舞台”。
然后氯化铵再加入进来，进一步推动反应进行，就好像是“导演”指挥着演员们把这场“大戏”推向高潮，最后成功合成出甘氨酸。
除了这些化学合成的方法，生物发酵法也逐渐崭露头角。
这就像是大自然这个“超级工厂”在发挥作用。
利用微生物的神奇力量，让它们在特定的培养基里“辛勤工作”。
微生物就像是一群勤劳的“小工人”，它们通过自身的代谢过程，把原料转化成甘氨酸。
这种方法相对来说比较环保，就像是走了一条绿色的生产之路，符合现在大家对环保的追求。
不过啊，不管是哪种生产工艺，后续的提纯和精制环节也都是非常重要的。
就好比是给生产出来的甘氨酸来一场“美容护肤”，把里面可能混有的杂质都去掉，让它以最纯净、最优质的状态出现在我们面前。

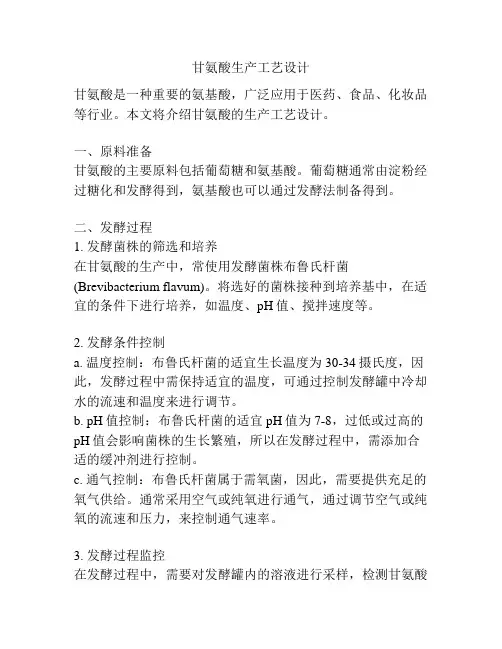

甘氨酸生产工艺设计
甘氨酸生产工艺设计甘氨酸是一种重要的氨基酸，广泛应用于医药、食品、化妆品等行业。
本文将介绍甘氨酸的生产工艺设计。
一、原料准备甘氨酸的主要原料包括葡萄糖和氨基酸。
葡萄糖通常由淀粉经过糖化和发酵得到，氨基酸也可以通过发酵法制备得到。
二、发酵过程1. 发酵菌株的筛选和培养在甘氨酸的生产中，常使用发酵菌株布鲁氏杆菌(Brevibacterium flavum)。
将选好的菌株接种到培养基中，在适宜的条件下进行培养，如温度、pH值、搅拌速度等。
2. 发酵条件控制a. 温度控制：布鲁氏杆菌的适宜生长温度为30-34摄氏度，因此，发酵过程中需保持适宜的温度，可通过控制发酵罐中冷却水的流速和温度来进行调节。
b. pH值控制：布鲁氏杆菌的适宜pH值为7-8，过低或过高的pH值会影响菌株的生长繁殖，所以在发酵过程中，需添加合适的缓冲剂进行控制。
c. 通气控制：布鲁氏杆菌属于需氧菌，因此，需要提供充足的氧气供给。
通常采用空气或纯氧进行通气，通过调节空气或纯氧的流速和压力，来控制通气速率。
3. 发酵过程监控在发酵过程中，需要对发酵罐内的溶液进行采样，检测甘氨酸的产量和活性。
通常使用高效液相色谱仪(HPLC)对样品进行分析，以掌握发酵进程。
4. 酵母处理和浸出经过一定时间的发酵，甘氨酸会积累在细胞内。
此时，需要通过酵母处理和浸出来取得甘氨酸。
首先，对发酵液进行酵母处理，去除菌株。
然后，用适宜的溶剂进行浸出，将甘氨酸从菌体中释放出来。
三、甘氨酸的纯化1. 蛋白质的除去由于甘氨酸发酵液中含有大量的蛋白质，因此在纯化过程中，首先需要对蛋白质进行除去。
常使用酸沉淀、盐析法或离子交换法来进行蛋白质的分离。
2. 结晶法经过蛋白质除去后，得到的甘氨酸溶液可以通过结晶法进行纯化。
通常采用稀盐酸加热结晶的方法，控制温度和pH值，使甘氨酸结晶出来，并通过离心、洗涤、干燥等步骤得到纯净的甘氨酸晶体。
四、包装和储存最后，将纯净的甘氨酸晶体经过包装，通常采用铝箔袋、塑料桶等方式进行包装，并储存在低温、干燥的环境中，以保持其质量稳定。
年产1万吨甘氨酸生产工艺设计
甘氨酸（Glycine）是一种重要的氨基酸，广泛应用于食品、饲料、医药、化妆品和日用化学品等领域。
本文将设计一个年产1万吨甘氨酸的生产工艺，并详细阐述每一步骤。
1.原料准备：甘氨酸的合成原料主要包括乙炔、氟乙酸、乳酸和氧化铝等。
这些原料需要进行精细的准备，以确保产物的纯度和质量。
2.乙炔合成：乙炔是合成甘氨酸的重要原料，可以通过煤炭气化和炼焦炉气等方法制取。
将乙炔通过催化剂催化反应，生成氢氰酸。
3.氰酸酯化反应：将氢氰酸与醇类反应，生成氰酸酯。
这一步骤需要适当的反应温度和催化剂的存在，以促使反应的进行。
4.氰酸酯加氢：在加氢催化剂的存在下，将氰酸酯与氢气进行加氢反应，生成氨基酸。
此反应需要在适当的压力和温度下进行，以保证高产率的氨基酸产生。
5.脱水反应：将生成的氨基酸与碳酸钠反应，去除其中的水分，生成相应的氨基酸盐。
这一步骤需要适当的温度和pH值的控制，以保证产物的质量。
6.酸化：将氨基酸盐用酸进行酸化反应，生成氨基酸。
这一步骤需要适当的酸量和反应时间，以确保产物的纯度和质量。
7.结晶和分离：对产生的氨基酸进行结晶和分离，获得高纯度的甘氨酸。
结晶过程需要适当的温度和浓度的控制，以保证产物的晶体形态和纯度。
8.干燥：将获得的甘氨酸进行干燥处理，去除水分，以提高产品的稳定性和质量。
9.成品包装：将干燥后的甘氨酸进行包装，符合相关质量标准，并进行质检，确保产品的合格性。
10.废水处理：生产过程中产生的废水需要进行处理，以减少对环境的影响。
采用适当的处理工艺，如生物处理、化学处理和物理处理等，去除废水中的有机物和其他污染物。
以上是一个年产1万吨甘氨酸的生产工艺设计，每一步骤都需要精确的控制和合适的条件，以保证产品的质量和产量。
同时，生产过程中需要注重环保和安全，减少对环境的污染，确保工人的安全。
这样的工艺设计将有助于实现大规模甘氨酸的生产，并满足市场需求。
年产1万吨甘氨酸生产工艺设计说明书
（4）影响醇析效果的主要因素有甲醇的加入量和醇析温度，因此为保证产品的收率，这两个条件必须控制好。
6、设计计算结果数据
本设计氨化合成釜各数据如下表1：
表1
序号
项目
规格
1
合成釜体积
3000L
4. The design process
Glycine production process a lot of, at present industrialization and has the prospects for industrialization production technology mainly in the chloroacetic acid ammonolysis process, Trey g (cstercker method), hydrogen cyanide, and biosynthesis method etc. This design adopts the method of ammonia chloride solution. The method according to the different raw materials, and can be divided into two processes: (1) alcohol or aqueous phase with methenamine, chloroacetic acid and ammonia (ammonia or liquid ammonia) synthesis as raw material; (2) in the aqueous solution with ammonium carbonate or carbamate amine, chloroacetic acid, ammonia as raw material synthesis. At present, the main production methods in China, the yield of about 70%, the latter yield is low (about 42%), it is rarely used in industrial production. At present, the main production methods in China, the yield of about 70%, the latter yield is low (about 42%), it is rarely used in industrial production. Because of urotropine in aqueous phase synthesis of glycine consumption is larger, and methenamine higher price, can’t be recycled, so cost is higher, and with alcohol solution instead of water solution will greatly reduce the consumption of urotropine, thereby reducing the cost of production. Therefore, the current domestic popular with alcohol phase synthesis of glycine.
