一种永磁同步电机转子初始位置的判断方法
一种永磁同步电机转子初始位置的判断方法1、一种永磁同步电机转子初始位置的判断方法，其特征在于包括如下步骤：（1）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，给定ˆq 轴电压ˆ0q u =； （2）检测电机的两相电流，并经过Clarke 和Park 坐标系变换，得到ˆˆdq -估计同步旋转坐标系的ˆq轴电流ˆq i ，并依照以下步骤估计转子的位置和转速：首先，将检测得到的ˆq轴电流ˆq i 乘以调制信号cos()t h u t ω=；然后，对相乘后所得的信号低通滤波，得到ˆq轴电流ˆq i 的幅值信号()f θ∆；最后，对该幅值信号()f θ∆进行PI 调节，得到估计转速ˆω，对估计转速ˆω积分得到估计的转子位置； （3）重复步骤（2），直至估计的转子位置收敛为一恒定值，即为初次估计的转子位置ˆfirstθ； （4）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，在ˆq 轴注入一个正方向扰动信号，重复步骤（2），直至电机转过一定角度γ，0γ>；（5）根据步骤（3）估计得到的转速方向判断磁极极性，当转速为正时，收敛的磁极极性为N 极，转子初始位置ˆˆ=initial first θθ；当转速为负时，收敛的磁极极性为S 极，转子初始位置ˆˆ=initial firstθθπ+。
2、如权利要求1所述的一种永磁同步电机转子初始位置的判断方法，其特征在于：所述步骤（1）中，采用转子的估计位置ˆθ进行Park 逆变换，获得实际两相静止坐标系下电压的给定值ˆuα和ˆu β。
一种永磁同步电机转子初始位置的判断方法技术领域本发明属于永磁电机控制领域，特别涉及一种永磁同步电机转子初始位置的判断方法。
背景技术永磁同步电机无论是采用直接转矩控制还是矢量控制，都需要精确地获取转子的位置。
传统的检测电机转子位置和转速的方法中，多采用机械传感器，如光电编码器或者旋转变压器等，使得永磁同步电动机系统不能在一些环境恶劣的特殊场合里可靠地工作，如航天、水下及空调压缩机等领域。
因此，无位置传感器控制技术应运而生。
目前，无位置传感器控制技术根据基本原理可以分为两大类：一类基于电机反电势的基波模型，适用于中高速领域；另一类多为基于电机谐波模型，利用电机结构的物理特性或电感的饱和特性，适用于低速（零速）领域。
众所周知，后者的实现难度较前者要高，是无位置传感器技术的关键。
永磁同步电机分为凸极式和隐极式两种形式，转子磁钢表贴式永磁同步电机属于隐极式，其特点为：通常情况下，交轴和直轴电感近似相等，即q d L L =。
但有研究表明，在直轴上施加一定的励磁电流，随着电机磁路的饱和，会导致直轴电感变小，此时电机对外呈现出q d L L >，称为电感饱和凸极。
据此，韩国学者I. H. Jung 等提出了脉动高频电压信号注入法无位置传感器控制技术，在估计的同步旋转坐标系直轴上注入高频正弦电压信号，利用电机的凸极（表贴式为饱和凸极），使得估计的同步旋转坐标系交轴上产生了一个和估算位置误差相关的高频响应电流信号，设计位置估算系统，从该高频响应电流信号中获取转子位置。
在应用脉动高频电压信号注入法作转子初始位置检测时，估计位置既可能收敛于电机转子磁极的N 极，也有可能收敛于电机磁极的S 极，因此需要对估算转子初始位置的磁极极性进行判断。
发明内容本发明的目的，在于提供一种永磁同步电机转子初始位置的判断方法，其可解决脉振高频电压信号注入法检测转子初始位置时磁极极性的收敛问题，无需在直轴上注入正负方向的脉冲电流，可以有效地实现转子初始位置估算。
为了达成上述目的，本发明的解决方案是：一种永磁同步电机转子初始位置的判断方法，包括如下步骤：（1）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，给定ˆq 轴电压ˆ0q u =； （2）检测电机的两相电流，并经过Clarke 和Park 坐标系变换，得到ˆˆdq -估计同步旋转坐标系的ˆq轴电流ˆq i ，并依照以下步骤估计转子的位置和转速：首先，将检测得到的ˆq轴电流ˆq i 乘以调制信号cos()t h u t ω=；然后，对相乘后所得的信号低通滤波，得到ˆq轴电流ˆq i 的幅值信号()f θ∆；最后，对该幅值信号进行PI 调节，得到估计转速ˆω，对估计转速ˆω积分得到估计的转子位置； （3）重复步骤（2），直至估计的转子位置收敛为一恒定值，即为初次估计的转子位置ˆfirstθ； （4）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，在ˆq 轴注入一个正方向扰动信号，重复步骤（2），直至电机转过一定角度γ，0γ>；（5）根据步骤（3）估计得到的转速方向判断磁极极性，当转速为正时，收敛的磁极极性为N 极，转子初始位置ˆˆ=initial first θθ；当转速为负时，收敛的磁极极性为S 极，转子初始位置ˆˆ=initial firstθθπ+。
上述步骤（1）中，采用转子的估计位置ˆθ进行Park 逆变换，获得实际两相静止坐标系下电压的给定值ˆuα和ˆu β。
采用上述方案后，本发明具有以下改进：（1）本发明在利用脉振高频电压注入法作初始位置初次估算的基础上，利用注入的转矩扰动分量，使电机产生一个机械的扰动，根据此时估算的电机转速来判断转子磁极的极性，实现永磁同步电机任意初始位置的位置估计；（2）本发明无需准确地电机参数和额外的硬件电路，系统简单稳定，相比较在直轴上注入正负脉冲电压判断磁极极性的方法，本发明对电机转子增磁去磁影响小；且仅就磁极极性判断而言，本发明不依赖于电机的凸极（包括饱和凸极）性，完全可以移植于其它的磁极极性判断方法上，具有良好的实用价值。
附图说明图1是本发明的原理框图；图2是两相静止坐标系、实际两相旋转坐标系与估算两相旋转坐标系的相对关系示意图；图3是本发明中位置速度估计调节系统的示意图。
具体实施方式以下将结合附图，对本发明的技术方案进行详细说明。
如图1所示，本发明提供一种永磁同步电机转子初始位置的判断方法，包括如下步骤：（1）建立坐标系关系图，如图2所示，d q -为实际同步旋转坐标系，ˆˆdq -为估计同步旋转坐标系，αβ-为实际两相静止坐标系，并且定义估计位置误差ˆθθθ∆=-，其中，θ为实际位置，ˆθ为估计位置，且ˆθ的初始值为0； （2）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h u U t ω=，作为ˆd 轴电压给定，其中，mh U 表示注入信号的电压幅值，hω表示注入信号的角频率，ˆq轴电压ˆ0q u =，采用转子的估计位置ˆθ进行Park 逆变换，获得实际两相静止坐标系下电压的给定值ˆuα和ˆu β；对实际两相静止坐标系下的电压给定值进行SVPWM 调制，得到六个驱动信号，控制三相全桥逆变器，向永磁同步电机定子绕组中注入电压信号；（3）通过检测电机的两相电流A i 和B i ，经过Clarke 得到实际两相静止坐标系下的电流i α和i β，再利用估计位置ˆθ进行Park 坐标系变换，得到估计同步旋转坐标系下的ˆd、ˆq 轴电流，其中ˆq 轴电流ˆq i 用于估计转子的位置与转速。
位置和转速估计系统如图3所示：首先，将检测得到的ˆq轴电流ˆq i 乘以调制信号cos()t h u t ω=，并经过低通滤波器（LPF ），得到ˆq 轴电流ˆq i 的幅值信号()f θ∆，即转子位置估计PI 调节器所需要的输入量，使输入量与估算转子误差有关；对该幅值信号进行比例-积分（PI ）调节控制，使得()0f θ∆=，将此时PI 调节器的输出作为估计转速ˆω，估计转速ˆω积分得到估计的转子位置； （4）重复步骤（2）和步骤（3），直至电机估算的位置收敛为一恒定值保持不变，将此时的位置作为初次估计的转子位置ˆfirstθ； （5）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，作为ˆd 轴电压给定；ˆq 轴注入一个正方向扰动信号，作为ˆq 轴给定，采用估计的转子位置ˆfirstθ，进行Park 逆变换，获得实际两相静止坐标系下电压的给定值ˆuα和ˆu β；对实际两相静止坐标系下电压的给定值进行SVPWM 调制，得到六个驱动信号，控制三相全桥逆变器，向永磁同步电机定子绕组中注入电压信号；（6）通过检测电机的两相电流A i 和B i ，经过Clarke 得到实际两相静止坐标系下的电流i α和i β，再利用估计位置ˆθ进行Park 坐标系变换，得到估计同步旋转坐标系下的ˆd、ˆq 轴电流，其中ˆq 轴电流ˆq i 用于估计转子的位置与转速； （7）重复执行步骤（5）和步骤（6），直至电机转过微小的角度γ，0γ>；此处并不刻意限定电机转过角度的数值范围，只要能判断出电机转动即可；（8）根据步骤（3）估计得到的转速方向判断磁极极性，当转速为正时，收敛的磁极极性为N 极，转子初始位置ˆˆ=initial first θθ；当转速为负时，收敛的磁极极性为S 极，转子初始位置ˆˆ=initial firstθθπ+。
以上实施例仅为说明本发明的技术思想，不能以此限定本发明的保护范围，凡是按照本发明提出的技术思想，在技术方案基础上所做的任何改动，均落入本发明保护范围之内。
1 说 明 书 附 图Park 逆变换SPMSM ˆd u C B ˆθA i B i SPWM 调制三相逆变器Clarke 变换Park 变换A i αi β磁极判断dc U ref u βref u α初次位置估算++ˆωˆq u ˆfirst θˆq i ˆd i 电流传感器 图1 θβd q θ∆o ˆq d ˆθ 图2 LPF PI ˆfirst θ()f θ∆ˆωcos h t ωˆq i 1S 0 图3。
永磁同步电机初始磁极位置检测方法
永磁同步电机初始磁极位置检测方法胡庆波;张荣;管冰蕾;何金保;孔中华【摘要】根据永磁同步电机相电感的饱和效应,提出了一种恒压源作用下的相电流响应来获得电机初始磁极位置的检测方法,并针对制动器打开瞬间容易出现因磁极位置不准而造成无法定位的问题,对位能性负载提出了一种基于位置环的快速定位法.该方法根据电机实际转动的角度来反向移动给定电流矢量,实现快速定位.最后通过计算不同幅值电流矢量二次定位转过的角度来获得精确的磁极位置.所提方法能够准确获得电机初始磁极位置,可适用于不同类型的永磁电机.实验证明:该控制方法结构简单,易于数字控制实现,同时具有较强的通用性和鲁棒性.【期刊名称】《电力自动化设备》【年(卷),期】2019(039)005【总页数】7页(P194-200)【关键词】永磁同步电机;电感饱和效应;磁极初始位置;空间电压矢量;位置环【作者】胡庆波;张荣;管冰蕾;何金保;孔中华【作者单位】宁波工程学院电信学院,浙江宁波315211;宁波海天驱动有限公司,浙江宁波315801;宁波工程学院电信学院,浙江宁波315211;宁波工程学院电信学院,浙江宁波315211;宁波工程学院电信学院,浙江宁波315211【正文语种】中文【中图分类】TM341;TM3510 引言目前实现高性能的永磁同步电机调速需要获得精确的转子磁极位置。
而绝对值编码器由于存在成本偏高、体积较大等问题使其应用受限，现有控制系统中一般偏向于采用增量式或旋转变压器的速度反馈方式。
在采用增量式编码器的永磁同步电机系统中，一旦编码器安装在电机轴上，其编码器零位，即Z脉冲信号产生位置与电机转子磁极位置相对固定。
控制系统需要预先知道两者的角度差，以便在出现Z脉冲时对转子磁极位置进行校正。
该角度值在首次运行前通常需要采用电机初始磁极位置自学习的方法来获得。
对于永磁同步电机的初始磁极位置检测，主要可分为脉冲电压法和高频注入法2类。
其中脉冲电压法[1-3]利用电机磁路的饱和特性，通过对电机注入脉冲电压矢量，并采集其相电流响应来搜索电机的转子位置。
转子磁钢表贴式永磁同步电机转子初始位置检测

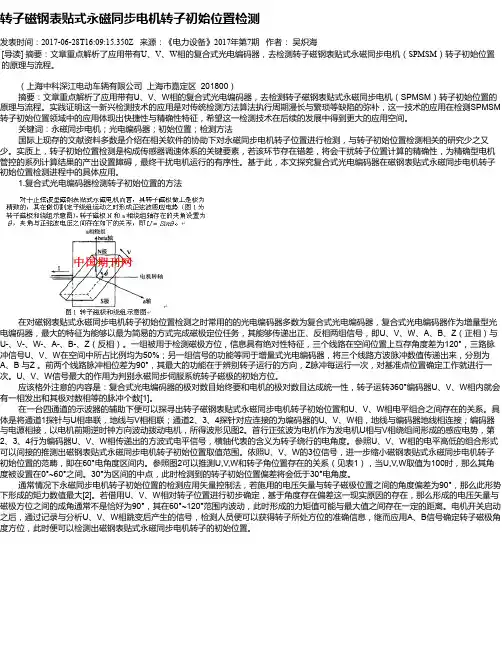

转子磁钢表贴式永磁同步电机转子初始位置检测发表时间：2017-06-28T16:09:15.350Z 来源：《电力设备》2017年第7期作者：吴炽海[导读] 摘要：文章重点解析了应用带有U、V、W相的复合式光电编码器，去检测转子磁钢表贴式永磁同步电机（SPMSM）转子初始位置的原理与流程。
（上海中科深江电动车辆有限公司上海市嘉定区 201800）摘要：文章重点解析了应用带有U、V、W相的复合式光电编码器，去检测转子磁钢表贴式永磁同步电机（SPMSM）转子初始位置的原理与流程。
实践证明这一新兴检测技术的应用是对传统检测方法算法执行周期漫长与繁琐等缺陷的弥补，这一技术的应用在检测SPMSM 转子初始位置领域中的应用体现出快捷性与精确性特征，希望这一检测技术在后续的发展中得到更大的应用空间。
关键词：永磁同步电机；光电编码器；初始位置；检测方法国际上现存的文献资料多数是介绍在相关软件的协助下对永磁同步电机转子位置进行检测，与转子初始位置检测相关的研究少之又少。
实质上，转子初始位置检测是构成传感器调速体系的关键要素，若该环节存在错差，将会干扰转子位置计算的精确性，为精确型电机管控的系列计算结果的产出设置障碍，最终干扰电机运行的有序性。
基于此，本文探究复合式光电编码器在磁钢表贴式永磁同步电机转子初始位置检测进程中的具体应用。
1.复合式光电编码器检测转子初始位置的方法在对磁钢表贴式永磁同步电机转子初始位置检测之时常用的的光电编码器多数为复合式光电编码器，复合式光电编码器作为增量型光电编码器，最大的特征为能够以最为简易的方式完成磁极定位任务，其能够传递出正、反相两组信号，即U、V、W、A、B、Z（正相）与U-、V-、W-、A-、B-、Z（反相）。
一组被用于检测磁极方位，信息具有绝对性特征，三个线路在空间位置上互存角度差为120°，三路脉冲信号U、V、W在空间中所占比例均为50%；另一组信号的功能等同于增量式光电编码器，将三个线路方波脉冲数值传递出来，分别为A、B 与Z 。
增量式编码器的初始定位

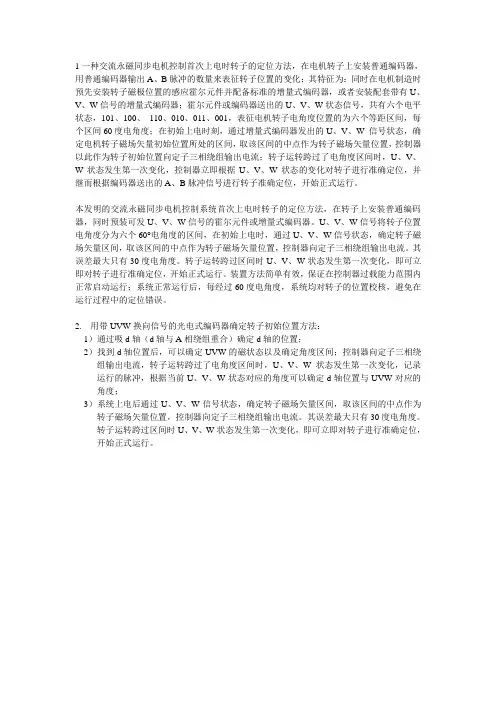

1一种交流永磁同步电机控制首次上电时转子的定位方法，在电机转子上安装普通编码器，用普通编码器输出A、B脉冲的数量来表征转子位置的变化；其特征为：同时在电机制造时预先安装转子磁极位置的感应霍尔元件并配备标准的增量式编码器，或者安装配套带有U、V、W信号的增量式编码器；霍尔元件或编码器送出的U、V、W状态信号，共有六个电平状态，101、100、110、010、011、001，表征电机转子电角度位置的为六个等距区间，每个区间60度电角度；在初始上电时刻，通过增量式编码器发出的U、V、W 信号状态，确定电机转子磁场矢量初始位置所处的区间，取该区间的中点作为转子磁场矢量位置，控制器以此作为转子初始位置向定子三相绕组输出电流；转子运转跨过了电角度区间时，U、V、W状态发生第一次变化，控制器立即根据U、V、W状态的变化对转子进行准确定位，并继而根据编码器送出的A、B脉冲信号进行转子准确定位，开始正式运行。
本发明的交流永磁同步电机控制系统首次上电时转子的定位方法，在转子上安装普通编码器，同时预装可发U、V、W信号的霍尔元件或增量式编码器。
U、V、W信号将转子位置电角度分为六个60°电角度的区间，在初始上电时，通过U、V、W信号状态，确定转子磁场矢量区间，取该区间的中点作为转子磁场矢量位置，控制器向定子三相绕组输出电流。
其误差最大只有30度电角度。
转子运转跨过区间时U、V、W状态发生第一次变化，即可立即对转子进行准确定位，开始正式运行。
装置方法简单有效，保证在控制器过载能力范围内正常启动运行；系统正常运行后，每经过60度电角度，系统均对转子的位置校核，避免在运行过程中的定位错误。
2.用带UVW换向信号的光电式编码器确定转子初始位置方法：1）通过吸d轴（d轴与A相绕组重合）确定d轴的位置；2）找到d轴位置后，可以确定UVW的磁状态以及确定角度区间；控制器向定子三相绕组输出电流，转子运转跨过了电角度区间时，U、V、W状态发生第一次变化，记录运行的脉冲，根据当前U、V、W状态对应的角度可以确定d轴位置与UVW对应的角度；3）系统上电后通过U、V、W信号状态，确定转子磁场矢量区间，取该区间的中点作为转子磁场矢量位置，控制器向定子三相绕组输出电流。
永磁同步电机转子初始位置估计
