2019-2020学年人教版高中物理必修一 1.4 实验：用打点计时器测速度 同步练习B卷
2019-2020学年人教版高中物理必修一 1.4 实验：用打点计时器测速度同步练习B
卷
姓名:________ 班级:________ 成绩:________
一、单选题 (共2题；共5分)
1. （3分） (2018高一上·九江月考) 下列有关打点计时器的说法中正确的有（）
A . 电磁打点计时器应该使用220V交流电源
B . 研究小车运动规律时计时器应该先通电，后让小车运动
C . 计时器打点时间间隔与电源电压有关
D . 利用纸带上的点能精确的求出打某点时纸带的瞬时速度
E . 当纸带运动速度增大时，两点的间距增大
2. （2分） (2018高一上·舒城月考) 关于打点计时器的使用，下列说法中正确的是（）
A . 电磁打点计时器使用的是4V〜6V的直流电源
B . 在使用打点计时器时，先让物体运动，后接通打点计时器的电源
C . 使用的电源频率越高，打点的时间间隔就越小
D . 纸带上打的点越密，说明物体运动的越快
二、实验题 (共8题；共29分)
3. （5分） 2016年里约奥运会正在如火如荼的进行着，里约市交警部门为了保障奥运期间交通安全畅通，为了能够准确检测车辆行驶情况，在公路上安装了超声波测速仪，图甲是超声波测速仪测量车速的示意图，测速仪发出并接收超声波脉冲信号，根据发出和接收到的信号间的时间差，测出被测物体的速度。
图乙中P1、P2是测速仪发出的超声波信号，n1、n2分别是P1、P2由汽车反射回来的信号。
设测速仪匀速扫描，P1、P2之间的时间间隔t ＝1．0 s，超声波在空气中的传播速度是v＝340 m/s，若汽车是匀速行驶的，则根据图乙可知，汽车在接收到P1、P2两个信号之间的时间内，前进的距离是多少？汽车的速度是多大（保留三位有效数字）?
4. （5分）(2017·河西模拟) 某同学用电火花计时器（其打点周期T=0.02s）来测定自由落体的加速度．
（1）
下列器材中，不需要的是（只需填选项字母）．
A . 直尺
B . 4～6V交流电源
C . 天平
D . 纸带
（2）
实验中取纸带上的一段，点1、2、3…9为连续打出的，如图所示，由此测得加速度的大小为________m/s2．（计算结果保留两位有效数字）
（3）
当地的重力加速度大小为9.8m/s2，测量值与实际值有差异的主要原因是________．
5. （4分） (2019高一上·青冈月考) 电磁打点计时器是一种计时仪器，它使用________电源，工作电压在________v以下，当电源的频率是50Hz时，它每隔________s打一个点。
在使用电火花计时器来分析物体运动情况的实验中，有如下步骤
A．把电火花计时器固定在桌子上
B．安装好纸带
C．松开纸带让物体带着纸带运动
D．接通220v交流电源
E. 按下脉冲输出开关，进行打点
这些步骤正确的排列顺序为________
6. （2分） (2018高一上·厦门月考) 如图为某次实验得到的纸带,已知实验所用电源的频率为50Hz。
根据纸带可求出电火花计时器打B点时的速度为________小车的加速度大小为________。
(结果均保留两位有效数字)
7. （4分） (2016高一上·汪清期中) 电磁打点计时器和电火花打点计时器都是使用________电源的计时仪器，电磁打点计时器工作的电压是________ V，电火花打点计时器工作的电压是________ V．当电源频率是50HZ 时，它每隔________打一个点．
8. （3分）实验小组利用以下方法对物体的质量进行间接测量，装置如图1所示：一根轻绳跨过轻质定滑轮与两个相同的重物P、Q相连，已知重物P、Q的质量均为m，当地重力加速度为g。
在重物Q的下面通过轻质挂钩悬挂待测物块Z，重物P的下端与穿过打点计时器的纸带相连。
（1）先接通频率为50Hz的交流电源，再由静止释放系统，得到如图2所示的纸带，则系统运动的加速度a=________m/s2（结果保留2位有效数字）；
（2）在忽略阻力的理想情况下，物块Z质量M的表达式为M=________（用字母m、a、g表示）；
（3）实际情况下，空气阻力、纸带与打点计时器间的摩擦、定滑轮中的滚动摩擦不可以忽略，物块Z的实际质量与理论值M有一定差异，这种误差是________误差（填“偶然”或“系统”）。
9. （3分） (2017高一上·辽宁期中) 回答下列问题：
（1）
某同学进行“用打点计时器测速度”实验时，打点计时器采用________（选填交流或直流）电源，实验操作中，
即可打出了一条纸带________．
A．应先接通电源，在打点计时器开始打点后再拉动纸带
B．应拉动纸带，再接通电源打点计时器开始打点
C．拉动纸带，同时通电源打点计时器开始打点
D．先拉动纸带或先接通电源打点计时器开始打点都可以
（2）
把纸带的下端固定在重物上，上端用手提着，纸带穿过打点计时器．接通电源后将纸带释放，重物便拉着纸带下落，纸带被打出一系列点，其中有一段如图所示．如下图所示的纸带，则与重物相连的一端是________（填“左端”或“右端”）．
10. （3分） (2017高二上·泰州开学考) 如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T=0.10s，其中S1=7.05cm、S2=7.68cm、S3=8.33cm、S4=8.95cm、S5=9.61cm、S6=10.26cm，则A点处瞬时速度的大小是________m/s，小车运动的加速度计算表达式为________，加速度的大小是________m/s2（计算结果保留两位有效数字）．
参考答案一、单选题 (共2题；共5分)
1-1、
2-1、
二、实验题 (共8题；共29分)
3-1、
4-1、
4-2、
4-3、
5-1、6-1、
7-1、8-1、8-2、8-3、
9-1、9-2、
10-1、。
高中物理 专题1.4 实验 用打点计时器测速度课时同步训练 新人教版必修1
第4节实验：用打点计时器测速度1．（多选）关于测量，下列说法正确的是A．测量长度要有估计数字，估计数字的位数越多，误差就越小B．在记录测量结果时，只写数值，不写单位是毫无意义的C．记录测量的结果，所用单位不同时，不会影响测量结果的准确程度D．为了减小误差，进行任何一个测量，都要采取多次测量求平均值的方法【答案】BCD2．打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种。
关于电磁打点计时器和电火花计时器，下列说法中正确的是A．电磁打点计时器使用交流电源，电火花计时器使用直流电源B．它们都是使用10 V以下的交流电源C．使用它们计时时，必须先拉动纸带，再立即接通电源D．电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小【答案】D【解析】电磁打点计时器和电火花计时器都使用交流电源，A错误；电磁打点计时器使用4~6 V交流电源，电火花计时器使用220 V交流电源，B错误；使用电磁打点计时器或电火花计时器都应该先接通电源，待打点稳定后，再拉动纸带，C错误；电火花计时器工作时，纸带运动受到的阻力较小，误差较小，D正确。
3．（多选）某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是A．复写纸放反 B．使用了直流电源C．振针过短 D．纸带运动过快【答案】ABC【解析】如果复写纸放反，就不会在纸带上打下点，A正确；打点计时器使用的是交流电源，若打点计时器接在直流电源上，打点计时器的振针不振动，不打点，B正确；振针过短，振针振动时不能接触纸带，即不会在纸带上打下点，C 正确；纸带运动过快，仍然会在纸带上打下点，相邻的两个点的距离会较大，D 错误。
4．（多选）当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列关于纸带上的点痕的说法正确的是A ．点痕记录了物体运动的时间B ．点痕记录了物体在不同时刻的位置和某段时间内的位移C ．点痕在纸带上的分布情况，反映了物体的质量和形状D ．点痕在纸带上的分布情况，反映了物体的运动情况【答案】ABD【解析】打点计时器打下的点记录了物体的位置，而点的个数又记录了物体运动的时间，点间的距离记录了物体运动的位移，故可反映物体的运动情况，ABD 正确，C 错误。
高中物理必修一(人教版)1.4 实验：用打点计时器测速度
1.4 实验：用打点计时器测速度同步练习一、单选题1.打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种．关于电磁打点计时器和电火花计时器的比较，下列说法正确的是（）A. 电磁打点计时器使用交流电源，电火花计时器使用直流电源B. 它们都是使用10V以下的交流电源C. 当电源频率为50Hz时，它们都是每隔0.02s打一个点D. 电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小【答案】C,D【考点】打点计时器的使用【解析】【解答】解：A、电磁打点计时器和电火花计时器都使用交流电源，A不符合题意；B、电磁打点计时器工作电压是4V～6V交流电源，电火花打点计时器的电压是220V交流电源，B不符合题意；C、当电源频率为50Hz时，它们都是每隔0.02s打一个点，C符合题意；D、电火花计时器工作时，纸带运动受到的阻力较小，误差较小，D符合题意；故答案为：CD．【分析】本题考查打点计时器工作原理。
电磁打点计时器使用电源是低压交流电源，而电火花打点计时器是220V交流电源；当电源频率为50Hz时，它们都是每隔0.02s打一个点。
2.在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A. 应通过测量纸带表示的运动的全程来判断B. 必须通过计算任意两点间的平均速度来判断C. 必须通过计算全程的平均速度来判断D. 可以通过测量每相邻两点间的距离，看其是否都相等来判断【答案】D【考点】打点计时器的使用【解析】【解答】物体在一条直线上运动，且在相等的时间间隔内通过的位移相等，这种运动称为匀速直线运动；如果在相等的时间里位移不等，这种运动就叫做变速直线运动．纸带上相邻的计时点的时间间隔相等，可以通过测量每相邻两点间的距离，看其是否都相等来判断，D符合题意，ABC不符合题意。
故答案为：D【分析】利用打点计时器打出纸带判断纸带运动情况时，应看相等时间内位移的变化规律确定质点的运动情况。
(部编版)2020学年高中物理第一章专题1.4实验：用打点计时器测速度课时同步试题新人教版必修
第4节实验：用打点计时器测速度1．（多选）对电磁打点计时器和电火花计时器的有关说法中，正确的是A．电磁打点计时器和电火花计时器都使用交流电B．两种打点计时器的打点频率与交流电源的频率一样C．电火花计时器在纸带上打点是靠振针和复写纸D．电磁打点计时器在纸带上打点是靠放电针和墨粉纸盘【答案】AB【解析】电磁打点计时器使用的是4~6 V的低压交流电，电火花打点计时器使用的是220 V的交流电，A正确；两者的打点周期都与交流电频率相等，B正确；电火花计时器在纸带上打点时火花放电针和墨粉盘，电磁打点计时器打点的是靠振针和复写纸，CD错误。
2．（多选）下列关于打点计时器的说法中正确的是A．电磁打点计时器是利用振针上下振动，通过复写纸在纸带上留下一行小点B．电火花打点计时器是利用火花放电的原理来工作的C．我国中学实验室中的打点计时器直接接到实验台上的插座上使用，这种打点计时器是电磁打点计时器D．从减小实验误差的角度考虑，选电火花打点计时器较电磁打点计时器好【答案】ABD3．（2018·云南省玉溪市易门一中）在“探究小车速度随时间变化的规律”实验中，未启动打点计时器，小车应放置在A．靠近打点计时器位置B．长木板上的滑轮附近C．打点计时器与滑轮的中点处D．任意位置【答案】A【解析】打点计时器应固定在长木板上，在固定滑轮的另一端，为了在纸带打更多的点，开始实验时小车应放在靠近打点计时器一端，故A正确，BCD错误。
【点睛】本题考查了实验的具体操作细节，要加强实验的实际操作，不能单凭背实验来解答实验问题。
4．（多选）关于测量，下列说法正确的是A．测量长度要有估计数字，估计数字的位数越多，误差就越小B．在记录测量结果时，只写数值，不写单位是毫无意义的C．记录测量的结果，所用单位不同时，不会影响测量结果的准确程度D．为了减小误差，进行任何一个测量，都要采取多次测量求平均值的方法【答案】BCD5．（2018·浙江省宁波市北仑中学）关于如图所示的打点计时器，下列说法正确的是A．该仪器是电火花打点计时器B．该仪器使用直流电源C．该仪器的工作电压是220 VD．该仪器在电源频率为50 Hz时的打点时间间隔是0.02 s【答案】D【解析】该仪器是电磁打点计时器，选项A错误；该仪器使用低压交流电源，选项B错误；该仪器的工作电压是4~6 V，选项C错误；该仪器在电源频率为50 Hz时的打点时间间隔是0.02 s，选项D正确；故选D。

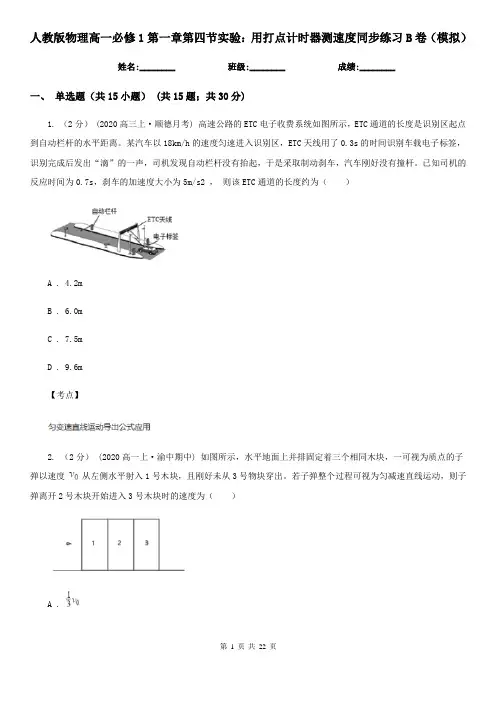

人教版物理高一必修1第一章第四节实验：用打点计时器测速度同步练习B卷(模拟)
人教版物理高一必修1第一章第四节实验：用打点计时器测速度同步练习B卷（模拟）姓名:________ 班级:________ 成绩:________一、单选题（共15小题） (共15题；共30分)1. （2分） (2020高三上·顺德月考) 高速公路的ETC电子收费系统如图所示，ETC通道的长度是识别区起点到自动栏杆的水平距离。
某汽车以18km/h的速度匀速进入识别区，ETC天线用了0.3s的时间识别车载电子标签，识别完成后发出“滴”的一声，司机发现自动栏杆没有抬起，于是采取制动刹车，汽车刚好没有撞杆。
已知司机的反应时间为0.7s，刹车的加速度大小为5m/s2 ，则该ETC通道的长度约为（）A . 4.2mB . 6.0mC . 7.5mD . 9.6m【考点】2. （2分） (2020高一上·渝中期中) 如图所示，水平地面上并排固定着三个相同木块，一可视为质点的子弹以速度从左侧水平射入1号木块，且刚好未从3号物块穿出。
若子弹整个过程可视为匀减速直线运动，则子弹离开2号木块开始进入3号木块时的速度为（）A .B .C .D .【考点】3. （2分） (2017高一上·北京期中) 如图所示为某质点作直线运动的v﹣t图象，关于这个质点在4s内的运动情况，下列说法中正确的是（）A . 质点始终向同一方向运动B . 4s内通过的路程为4m，而位移为零C . 4s末物体离出发点最远D . 加速度大小不变，方向与初速度方向相同【考点】4. （2分）关于时刻和时间间隔，下列说法中正确的是（）A . 1秒很短，所以1秒表示时刻B . 第3秒是指一个时刻C . 2012，年6月3日中国飞人刘翔在国际田联钻石联赛尤金站男子110米栏的比赛中，以12秒87夺冠，这里12秒87是指时间间隔D . 2013年4月20日8时02分，四川省雅安市芦山县（北纬30.3度，东经103.0度）发生7.0级地震，这里的8时02分指时间间隔【考点】5. （2分） (2019高一上·番禺期中) 物体以某一初速度做匀减速直线运动，经过10s停下，最后两秒内位移为4m，则下列说法中正确的是（）A . 加速度大小是1 m/s2B . 前2s的位移是36mC . 第2s末的速度为20m/sD . 初速度为15m/s【考点】6. （2分） (2018高一上·武平月考) 做匀加速直线运动的物体，速度从v增加到2v时经过的位移是s，则它的速度从v增加到3v时发生的位移是（）A . 2sB .C .D .【考点】7. （2分）如图所示，汽车向右沿直线运动，原来的速度是v1 ，经过一小段时间之后，速度变为v2 ，△v 表示速度的变化量．由图中所示信息可知（）A . 汽车在做加速直线运动B . 汽车的加速度方向与v1的方向相同C . 汽车的加速度方向与△v的方向相同D . 汽车的加速度方向与△v的方向相反【考点】8. （2分）(2020·海拉尔模拟) 2020年全国第十四届冬季运动会在呼伦贝尔市举行。

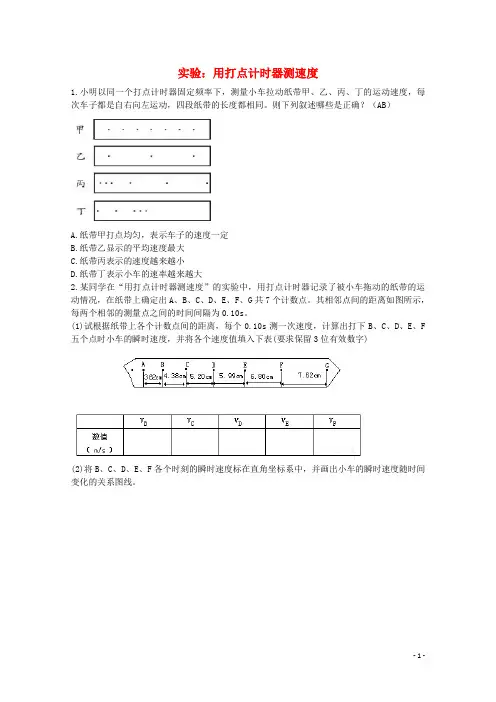

高中物理《实验 用打点计时器测速度》同步练习 新人教版必修1
实验：用打点计时器测速度
1.小明以同一个打点计时器固定频率下，测量小车拉动纸带甲、乙、丙、丁的运动速度，每次车子都是自右向左运动，四段纸带的长度都相同。
则下列叙述哪些是正确？（AB）
A.纸带甲打点均匀，表示车子的速度一定
B.纸带乙显示的平均速度最大
C.纸带丙表示的速度越来越小
D.纸带丁表示小车的速率越来越大
2.某同学在“用打点计时器测速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点。
其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为0.10s。
(1)试根据纸带上各个计数点间的距离，每个0.10s测一次速度，计算出打下B、C、D、E、F 五个点时小车的瞬时速度，并将各个速度值填入下表(要求保留3位有效数字)
(2)将B、C、D、E、F各个时刻的瞬时速度标在直角坐标系中，并画出小车的瞬时速度随时间变化的关系图线。
参考答案：
V B V C V D V E V F 数值
0.4000.4790.5600.6400.721
（m/s）。

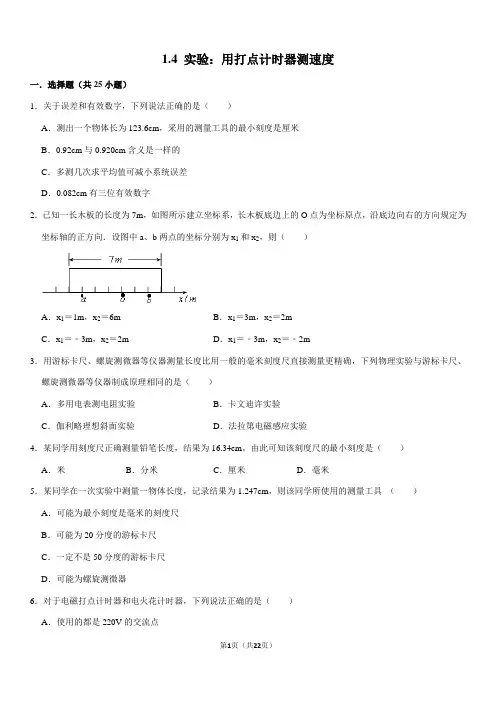

1.4+实验：用打点计时器测速度(人教版高一物理必修一练习题)
1.4 实验：用打点计时器测速度一．选择题（共25小题）1．关于误差和有效数字，下列说法正确的是（）A．测出一个物体长为123.6cm，采用的测量工具的最小刻度是厘米B．0.92cm与0.920cm含义是一样的C．多测几次求平均值可减小系统误差D．0.082cm有三位有效数字2．已知一长木板的长度为7m，如图所示建立坐标系，长木板底边上的O点为坐标原点，沿底边向右的方向规定为坐标轴的正方向．设图中a、b两点的坐标分别为x1和x2，则（）A．x1＝1m，x2＝6m B．x1＝3m，x2＝2mC．x1＝﹣3m，x2＝2m D．x1＝﹣3m，x2＝﹣2m3．用游标卡尺、螺旋测微器等仪器测量长度比用一般的毫米刻度尺直接测量更精确，下列物理实验与游标卡尺、螺旋测微器等仪器制成原理相同的是（）A．多用电表测电阻实验B．卡文迪许实验C．伽利略理想斜面实验D．法拉第电磁感应实验4．某同学用刻度尺正确测量铅笔长度，结果为16.34cm。
由此可知该刻度尺的最小刻度是（）A．米B．分米C．厘米D．毫米5．某同学在一次实验中测量一物体长度，记录结果为1.247cm，则该同学所使用的测量工具（）A．可能为最小刻度是毫米的刻度尺B．可能为20分度的游标卡尺C．一定不是50分度的游标卡尺D．可能为螺旋测微器6．对于电磁打点计时器和电火花计时器，下列说法正确的是（）A．使用的都是220V的交流点B．对于50 Hz的交流电，它们工作时的打点周期均为0.02秒C．它们都是振针振动时在纸带上打点的D．它们都是通过纸带上的复写纸打点的7．电磁打点计时器的打点周期取决于（）A．交流电压的高低B．交流电的频率C．永久磁铁的磁性强弱D．振针与复写纸间的距离8．打点计时器振针打点的周期，决定于（）A．交流电压的高低B．交流电的频率C．永久磁铁的磁性强弱D．振针与复写纸的距离9．关于电磁打点计时器和电火花计时器，下列说法正确的是（）A．电磁打点计时器使用6V以下的直流电源B．电磁打点计时器使用220V的交流电源C．电火花计时器使用的220V的直流电源D．不管哪种计时器，都是每隔0.02s打一次点10．关于打点计时器的时间间隔，下列是四位同学各自发表的看法，其中正确的是（）A．电源电压越高，每打两个点的时间间隔就越短B．纸带速度越大，每打两个点的时间间隔就越短C．打点计时器连续打两个点的时间间隔由电源的频率决定D．如果将交流电源改为直流电源，打点计时器连续打两个点的时间间隔保持不变11．使用电火花计时器在纸带上打点时，合理的操作顺序应该是（）A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源12．关于打点计时器的使用，下列说法中正确的是（）A．电磁打点计时器使用的是4V～6V的直流电源B．在测量物体速度时，先让物体运动，后接通打点计时器的电源C．使用的电源频率越高，打点的时间间隔就越小D．纸带上打的点越密，说明物体运动的越快13．关于电磁打点计时器的使用，下列说法正确的是（）A．电磁打点计时器使用的是6V左右的直流电源B．在测量物体速度时，先让物体运动，后接通电源C．使用的电源频率越高，打点的时间间隔就越大D．在同一纸带上打的点越密，说明物体运动的速度越慢14．在用打点计时器记录物体运动情况时，接通电源与释放纸带（或物体）这两个操作步骤的先后关系是：（）A．应先接通电源，再使纸带运动B．应先使纸带运动，再接通电源C．在使纸带运动的同时接通电源D．先使纸带运动或先接通电源都可以15．在用打点计时器研究物体运动时，为了得到物体完整的运动情况，对接通电源和让纸带（随物体）开始运动，这两个操作的先后顺序应当是（）A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以16．接通电源与让纸带（随物体）开始运动，这两个操作的顺序应该是（）A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以17．在实验中，下列关于计数点间时间间隔的说法中正确的是（）A．每隔四个点取一个计数点，则计数点间的时间间隔为0.10sB．每隔四个点取一个计数点，则计数点间的时间间隔为0.08sC．每隔五个点取一个计数点，则计数点间的时间间隔为0.08sD．每隔五个点取一个计数点，则计数点间的时间间隔为0.10s18．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法错误的是（）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置或某段时间内的位移C．点在纸带上的分布情况，反映了物体的形状D．点在纸带上的分布情况反映了物体的运动情况19．如图所示，是电源频率为50Hz的电磁打点计时器在纸带上连续打下的六个点。
2020年高中物理 必修1 第一章 课时4 实验：用打点计时器测量速度 同步练习(人教版)
课时4实验:用打点计时器测量速度(30分钟100分)根底达标1.理解电磁打点计时器和电火花计时器的原理和构造,掌握电磁打点计时器和电火花计时器的使用方法。
2.能够用打点计时器测速度素养突破通过用打点计时器测速度的实验,提升学生实验操作能力,培养学生实验技能和用图象处理实验数据的能力1.根据v=ΔxΔt可求出任意两点间的平均速度,其中Δx是纸带上两点间的距离,Δt是打这两点的时间间隔。
2.纸带上某一位置的瞬时速度,可以粗略地由包含这一位置在内的一小段位移Δx内的平均速度表示,即根据v=ΔxΔt,当Δt或Δx较小时,用这个平均速度代表纸带经过该位置的瞬时速度。
题组一电磁打电计时器和电火花计时器1.(8分)(多项选择)使用打点计时器时应注意()A.无论使用电磁打点计时器还是电火花计时器,都应该把纸带穿过限位孔,再把套在轴上的复写纸压在纸带的上面B.先接通电源,再拉动纸带C.在拉动纸带时,拉动的方向应与限位孔平行D.打点计时器只能连续工作很短时间,打点之后要立即关闭电源2.(8分)打点计时器是高中物理研究物体运动中重要的实验仪器,甲、乙两图给出的两种打点计时器是高中物理实验中常用的打点计时器,其中图甲是(选填“电磁打点〞或“电火花〞)计时器,电源使用的是(选填“交流6 V以下〞“交流220 V〞或“四节干电池〞)。
题组二练习使用打点计时器3.(8分)关于打点计时器的使用,以下说法正确的选项是()A.电磁打点计时器使用的是6 V以下的直流电源B.在测量物体速度时,先让物体运动,后接通打点计时器的电源C.使用的电源频率越高,打点的时间间隔就越小D.电源的电压越高,打点的时间间隔就越小4.(8分)如下图,根据打点计时器打出的纸带,表示物体做匀速运动的是()5.(8分)在“练习使用打点计时器〞的实验中,打点计时器在运动物体拖动的纸带上打出点痕。
以下说法正确的选项是()A.打点计时器可由输出电压恒定的直流电源供电B.点痕只记录了物体运动的时间信息,不能记录位移信息C.点痕只记录了物体运动的位移信息,不能记录时间信息D.点痕同时记录了物体运动的位移信息和时间信息6.(8分)一同学在用打点计时器做实验时,纸带上打出的不是圆点,而是如下图的一些短线,这可能是因为()A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.振针压得过紧题组三用打点计时器测速度7.(8分)在“用打点计时器测速度〞的实验中,根据打出点的纸带判断物体是做匀速直线运动还是变速直线运动时()A.应通过测量纸带表示的运动的全路程来判断B.必须通过计算任意两点间的平均速度来判断C.必须通过计算全程的平均速度来判断D.可以通过测量每相邻两点间的距离,看是否都相等来判断8.(12分)电火花计时器使用(填“直流〞或“交流〞)电源,电压为220 V。
1.4 实验： 用打点计时器测速度(备作业)(解析版)-2020-2021学年高一(人教版必修1)
1.4 实验：用打点计时器测速度（同步练习）(解析版)一、单选题（本大题共15小题）1.打点计时器打点的周期，决定于()A. 交流电压的高低B. 交流电的频率；C. 永久磁铁的磁性强弱；D. 振针与复写纸间的距离．【答案】B【解析】本题考查了打点计时器；对于基本仪器的使用和工作原理，我们不仅从理论上学习它，还要从实践上去了解它，自己动手去做做，以加强基本仪器的了解和使用。
了解打点计时器的构造、工作原理、工作特点等，比如工作电压、打点周期等。
【解答】打点计时器的打点周期决定于交变电流的频率；故ACD错误，B正确。
故选B。
2.如图，某次实验得到一条纸带，A，B，C，D，E分别表示纸带上连续打印的点，打点计时器所用的电源频率为50Hz，根据图示数据可知()A. 纸带做匀速运动B. 相邻两点的时间间隔为0.1sC. 打B点时纸带的瞬时速度为0.31m/sD. A与C之间纸带平均速度为1.56m/s【答案】D【解析】A.根据相等时间内的位移之差是否为零，即可判定纸带能否匀速运动；B.根据频率为50Hz，从而确定相邻两计数点的时间间隔；C.根据平均速度的定义求解AC段的平均速度；D.根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上B点时小车的瞬时速度大小。
要提高应用匀变速直线的规律以及推论解答实验问题的能力，在平时练习中要加强基础知识的理解与应用．注意单位的换算。
A.由纸带可知，BC=6.24cm−2.92cm=3.32cm；CD=9.95cm−6.24cm=3.71cm；在任意相等的时间内，位移不相等，则纸带不是匀速运动，故A错误；B.由于电源频率为50Hz，所以相邻的计数点间的时间间隔T=0.02s，故B错误；C.根据平均速度的定义得AC段的平均速度v AC=x AC tAC =0.06242×0.02m/s=1.56m/s，故C错误；D.根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上B点时小车的瞬时速度大小，v B=v AC=1.56m/s，故D正确；故选D。
2019-2020学年人教版物理必修1 1.4 用打点计时器测速度 课时作业
课时5 实验——用打点计时器测速度学习札记学习目标:（1）v-t图象。
（2）前三节巩固练习。
基础训练一填空题1．一物体做直线运动，其v-t图象如图所示。
以下说法中正确的是A．物体是从静止开始运动的ACB．运动的方向在t2时刻发生变化C．运动的方向在t3时刻发生变化D．速度的大小先变大后不变再减小2．一物体做直线运动，其v-t图象如图所示（规定向东为正方向）。
下列说法中正确的是ADA．质点最初2 s内的速度大小为5 m/s，运动方向向西B．质点最初2 s内的速度大小为2.5 m/s，运动方向向东C．质点前6 s内的位移为20 mD．质点前5 s内的路程为15 m3．一同学从家中出发，沿平直街道以一定的速率走到邮局，发信之后沿原路以相同的速率返回家中。
以出发时速度方向为正方向，下图中能描述他的运动情况的是B4．甲、乙两质点在同一直线上运动，v-t图象如图所示。
由图可知A．0时刻，两质点的位置相距13 m BDB．若两质点是由同一位置出发的，则15 s末两质点的距离是195 mC．若两质点是由同一位置出发的，则15 s末两质点的距离是45 mD．若10 s末两质点相遇，则出发时两质点间的距离是130 m5．一枚小火箭由地面竖直向上发射后，它的速度随时间变化的图象如图所示（以刚发射的时刻为零时刻，竖直向上为正方向）。
小火箭上升到最高点时对应图中的DA．O点B．a点C．b点D．c点6．甲、乙两辆汽车沿平直公路从同一地点向同一方向运动，其速度图象如图所示。
以下说法中正确的是ACA．甲汽车先出发B．乙汽车先出发C．t2之前，两车的间距越来越大D．t2之前，两车的间距越来越小7．一物体做直线运动，其v-t图象如图所示。
由图象可知A．物体始终沿正方向运动BDB．物体先向负方向运动，后向正方向运动C．物体先向正方向运动，后向负方向运动D．0～2 s内各时刻比较，t=2 s时物体距出发点最远8．下列物体中，可以看成质点的是AA．人造地球卫星，在研究卫星绕地球的运动时B．乒乓球，在运动员准备发弧旋球时（提示：用球拍摩擦乒乓球的不同部位，球的旋转情况不同）C．体操运动员，正在单杠比赛中D．地球，研究它的自转时9．关于参考系的选取，下列说法中正确的是CDA．只有静止不动的物体才能被选为参考系B．只有和地球连在一起的物体才能被选为参考系C．任何物体都可被选为参考系D．通常在描述物体运动时，如果不指出参考系，则是以地面为参考系10．关于时间间隔和时刻，下列说法中正确的是BA．时间间隔对应较长的过程，时刻对应较短的过程B．时间间隔对应质点的位移和路程，时刻对应质点的位置C．1分钟只能分隔成60个时刻D．“前5秒”是指从4秒末到5秒末这1秒时间11．一质点沿半径为R的圆周运动BCA．如果质点运动了整一周，则其位移大小是2πRB．如果质点运动了整一周，则其路程是2πRC．若质点运动了1.75周，则其位移大小为√2RD．若质点运动了1.75周，则其路程为√2R12．小明从学校出发回家，有三条不同的路径可走，如图所示。
人教版高一物理必修一1.4实验：用打点计时器测速度同步训练(含答案)
人教版物理必修一1.4实验：用打点计时器测速度同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．用打点计时器研究物体运动时，接通电源和让纸带随物体开始运动，这两个操作的时间关系应当是( ) A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先释放纸带或先接通电源都可以2．采取下列哪些措施，有利于减小纸带因受到的摩擦而产生的误差_______A．改用直流6V的电源B．电源电压越低越好C．用平整的纸带，不用皱折的纸带D．纸带是否歪斜对实验无影响3．一位同学在用打点计时器做实验时，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为()A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．振针压得过紧4．利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况．如图甲所示为某工厂成品包装车间的光传感器记录器，光传感器B能接收到发光元件A发出的光．每当工件档住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系如图乙所示．若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（）A．该传送带每小时输送1800个工件B．该传送带每小时输送7200个工件C．传送带运动的速度是0.2m/s D．传送带运动的速度是0.1m/s5．关于用打点计时器打出的纸带上的点迹，下列说法中错误的是()A．点迹记录了物体运动的时间B．点迹在纸带上的分布情况反映了物体的运动情况C．点迹在纸带上的分布情况反映了物体的机械能D．点迹记录了物体在不同时刻的位置6．电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到无需测量的物理量是()A．时间间隔B．位移C．平均速度D．瞬时速度7．如图所示，甲、乙为实验室常用的计时器，下列说法正确的是A．甲为电磁打点计时器B．乙为电火花计时器C．甲使用交流电源，工作电压为220 VD．乙使用交流电源，工作电压为220 V8．如图所示，气垫导轨上滑块经过光电门时，其上的遮光条将光遮住，电子计时器可自动记录遮光时间Δt.测得遮光条的宽度为x ，用x t ∆∆近似代表滑块通过光电门时的瞬时速度．为使x t∆∆更接近瞬时速度，正确的措施是_____A ．换用宽度更窄的遮光条B ．提高测量遮光条宽度的精确度C ．使滑块的释放点更靠近光电门D ．增大气垫导轨与水平面的夹角9．如图所示，你左手拿一停表，右手拿一画笔，在同伴沿直线牵动纸带的同时，用画笔在纸带上点下一个个点，这样，就做成了一台“打点计时器”．为了提高该计时器的准确性，应尽量A ．让同伴匀速拉动纸带B ．使打点节奏保持均匀不变C ．使打点时间间隔接近于0.02 sD ．使打点节奏随同伴拉动纸带速度的增大而加快10．如图所示，在气垫导轨上安装有两个光电门A 、B ，A 、B 间距离为30L cm =．为了研究滑块的运动情况，在滑块上安装了一宽度为1cm d =的遮光条．现让滑块依次通过光电门A 、B ，并记录了遮光条通过两光电门A 、B 的时间分别为0.010 s 、0.005 s ，滑块从光电门A 到B 的时间为0.200 s ．则下列说法正确的是（ ）A．滑块经过A的速度为1 cm/sB．滑块经过B的速度为2 cm/sC．滑块在A、B间的平均速度为1.5 m/sD．滑块在A、B间的平均速度为3 m/s二、多项选择题（下列选项中有多个选项满足题意）11．关于打点计时器的使用，下列说法中正确的是（）A．电磁打点计时器使用的是4V~6V的直流电源B．使用的电源频率越高，打点的时间间隔就越小C．在使用打点计时器时，先让物体运动，后接通打点计时器的电源D．纸带上打的点越密，说明物体运动的越慢12．在“探究小车速度随时间变化的规律”实验中，对于减小实验误差来说，下列方法中有益的是() A．选取计数点，把每打五个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的一部分进行测量、计算D．选用各处平整程度、光滑程度不相同的长木板做实验13．下列是练习使用电磁打点计时器的部分实验步骤,请将有错误．．的操作选择出来( )A．把打点计时器固定在桌子上,纸带穿过限位孔,把复写纸片套在定位轴上,并压在纸带下面B．把打点计时器的两个接线柱分别接上导线,与6 V以下低压交流电源相连C．用手水平地牵动纸带,然后打开电源开关D．取下纸带,用刻度尺测量某两个计时点间的距离x0,计算时间间隔t,用公式v=x0计算出纸带在此过程中运动的平t均速度14．小明以同一个打点计时器在固定频率下，测量小车拉动纸带甲、乙、丙、丁的运动速度，每次小车都是自右向左运动，四段纸带的长度都相同．则下列叙述哪些是正确的（）A．纸带甲打点均匀，表示小车的速度一定B．纸带乙显示的平均速度最大C．纸带丙表示小车的速度越来越小D．纸带丁表示小车的速度越来越大三、实验探究题15．(1)打点计时器接______（填交流、直流）电源，当频率是50Hz时，打点计时器每隔____秒打一个点。
